Makita Makstar BVR450 User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Cordless Concrete Vibrator
Aiguille à vibler le Béton sans fil
Vibrador a Bateria
BVR350
BVR450
BVR850
007172

2
ENGLISH
SPECIFICATIONS
• Due to our continuing programme of research and development, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
GENERAL SAFETY RULES
GEA002-3
WARNING:
Read all instructions. Failure to follow all
instructions listed below may result in elec-
tric shock, fire and/or serious injury. The
term “power tool” in all of the warnings listed
below refers to your mains-operated
(corded) power tool or battery-operated
(cordless) power tool.
SAVE THESE INSTRUCTIONS
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while oper-
ating a power tool. Distractions can cause you to
lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
Personal safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Use safety equipment. Always wear eye protec-
tion. Safety equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal inju-
ries.
11. Avoid accidental starting. Ensure the switch is in
the off-position before plugging in. Carrying
power tools with your finger on the switch or plug-
ging in power tools that have the switch on invites
accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
Model BVR350 BVR450 BVR850
Vibrations per minute 13,000 VPM 13,000 VPM 12,500 VPM
Vibration amplitude 1.0 mm (1/32”)
Vibration head (diameter x length) 25 mm x 221 mm (1” x 8-3/4”)
Flexible shaft assembly length 800 mm (31-1/2”) 1,200 mm (47-1/4”) 2,400 mm (94-1/2”)
Overall length 1,083 mm (42-3/4”) 1,483 mm (58-1/2”) 2,683 mm (105-1/2”)
Net weight 3.2 kg (7.1lbs) 3.7 kg (8.2lbs) 5.3 kg (11.7lbs)
Rated voltage D.C. 18V
Standard battery cartridge BL1830

3
13. Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.
15. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
these devices can reduce dust-related hazards.
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
17. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
18. Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
19. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
20. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tools operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and in
the manner intended for the particular type of
power tool, taking into account the working con-
ditions and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
23. Ensure the switch is in the off position before
inserting battery pack. Inserting the battery pack
into power tools that have the switch on invites acci-
dents.
24. Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one
type of battery pack may create a risk of fire when
used with another battery pack.
25. Use power tools only with specifically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects like paper clips, coins,
keys, nails, screws, or other small metal objects
that can make a connection from one terminal to
another. Shorting the battery terminals together
may cause burns or a fire.
27. Under abusive conditions, liquid may be ejected
from the battery, avoid contact. If contact acci-
dentally occurs, flush with water. If liquid con-
tacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or
burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and changing
accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB023-2
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to concrete vibrator safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
1. Always keep your hands and face away from
vibrating head when operating.
2. Switch off the tool immediately if you notice
abnormal noise or something faulty during
operation.
3. Inspect the tool carefully for breakage, cracks
or deformation if you accidentally drop it or
strike it against something.
4. Do not carry the tool with finger on switch.
5. Do not set the tool down and switch it on. The
vibrating head may whip around out of control
and cause an accident.
6. Be careful not to allow water, wet concrete or
the like to get into the tool. Do not let the tool
fall into wet concrete.
7. Insert the vibrating head carefully between iron/
steel frames or reinforcing rods not to come in
contact with them.
8. Do not crush or twist the flexible hose.
9. Do not overly bend the flexible hose.
10. Use a wet cloth or the like to carefully wipe off
any wet concrete left on the tool after use. Extra
care should be given to thorough cleaning of
the vents, switch area, cover openings, etc.

4
11. Do not use the tool in the rain. Do not clean the
tool in water.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety
rules stated in this instruction manual
may cause serious personal injury.
SYMBOLS
USD303-1
The followings show the symbols used for tool.
V............................volts
........................direct current
........................no load speed
.../min....................vibration per minute
ENC007-2
IMPORTANT SAFETY INSTRUC-
TIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention
right away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery car-
tridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room temper-
ature at 10°C - 40°C (50°F - 104°F). Let a hot bat-
tery cartridge cool down before charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
•Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
•Always switch off the tool before insertion or
removal of the battery cartridge.
•To remove the battery cartridge, first open the bat-
tery cartridge cover. To open the cover, press its
recessed part and pivot it with the recessed part
depressed. And then withdraw it from the tool while
sliding the button on the front of the cartridge.
1. Recessed part
in the battery
cartridge cover
2. Battery car-
tridge cover
1. Red part
2. Button
3. Battery car-
tridge
4. Cover
1
2
007289
1
2
3
4
007143

5
•To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can see
the red part on the upper side of the button, it is not
locked completely. Insert it fully until the red part
cannot be seen. If not, it may accidentally fall out of
the tool, causing injury to you or someone around
you.
•Do not use force when inserting the battery car-
tridge. If the cartridge does not slide in easily, it is
not being inserted correctly.

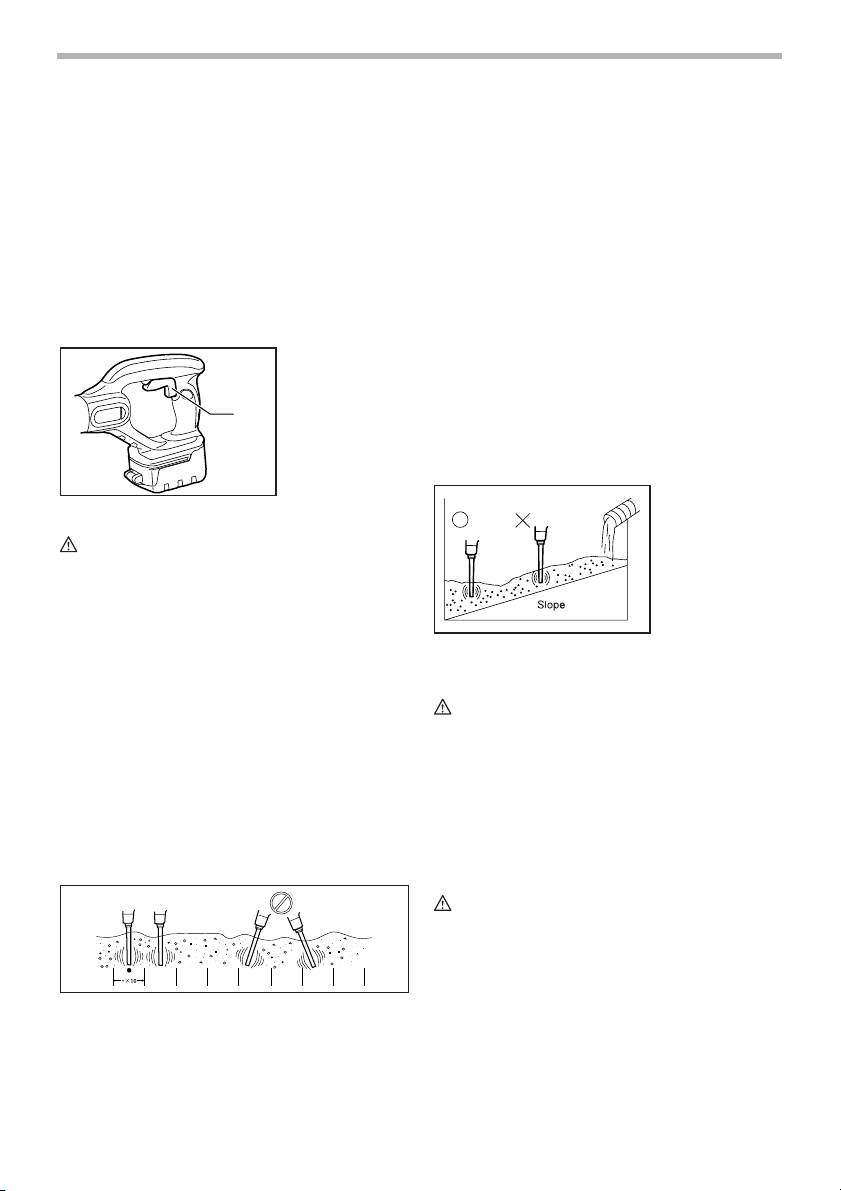

Switch action
CAUTION:
•Before inserting the battery cartridge into the tool,
always check to see that the switch lever actuates
properly and returns to the “OFF”position when
released.
To start the tool, simply pull the switch lever. Release the
switch lever to stop.
Switch lever can be pulled from either top or back side of
the tool.
OPERATION
Hold the tool straight when inserting/operating. Use the
tool within the effective vibrations range at equidistant
intervals. The effective air bubble removal range is about
ten times diameter of the vibrating head, or around
250 mm (9-27/32”).
Do not use this tool to move concrete within a form. The
mortar will just move away and the coarse aggregate will
remain, causing segregation.
Effective leveling and removal of air bubbles
Removal of the air bubbles is complete after you have
worked the tool throughout each effective range, the con-
crete stops shrinking, and the mortar has risen evenly to
the surface, giving off a light appearance. Gently remove
the operating tool not to leave holes.
NOTE:
•Vibrating too long in a single place causes concrete
segregation.
•When the coarse aggregates segregates when
placing concrete, shovel out the coarse aggregate
and put it where there is plenty of mortar. Then use
the tool on it. Don’t leave coarse aggregate in the
segregated condition.
When concreting a slope site, always pour from the bot-
tom at the beginning. This way the weight of the freshly
poured concrete and vibration will lead to effective
removal of air bubbles. Conversely, if the pouring is done
first from above, the mortar will separate and eventually
slide to the bottom.
MAINTENANCE
CAUTION:
•Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized or Factory Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
•These accessories or attachments are recom-
mended for use with your Makita tool specified in
this manual. The use of any other accessories or
attachments might present a risk of injury to per-
sons. Only use accessory or attachment for its
stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
•Various type of Makita genuine batteries and charg-
ers
1. Switch lever
1
007144
001960
001961

6
EN0006-1
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period of
ONE YEAR from the date of original purchase. Should
any trouble develop during this one year period, return
the COMPLETE tool, freight prepaid, to one of Makita’s
Factory or Authorized Service Centers. If inspection
shows the trouble is caused by defective workmanship or
material, Makita will repair (or at our option, replace)
without charge.
This Warranty does not apply where:
•repairs have been made or attempted by others:
•repairs are required because of normal wear and
tear:
•the tool has been abused, misused or improperly
maintained:
•alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES FROM THE SALE OR USE OF THE PRODUCT.
THIS DISCLAIMER APPLIES BOTH DURING AND
AFTER THE TERM OF THIS WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-
CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF
THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above limi-
tation or exclusion may not apply to you. Some states do
not allow limitation on how long an implied warranty lasts,
so the above limitation may not apply to you.

7
FRANÇAIS
SPÉCIFICATIONS
•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.
•Note: Les spécifications peuvent varier selon les pays.
CONSIGNES DE SÉCURITÉ
GÉNÉRALES
GEA002-3
AVERTISSEMENT:
Lisez toutes les instructions. Il y a risque
de choc électrique, d’incendie et/ou de
blessure grave si les instructions énumérées
ci-dessous ne sont pas toutes respectées.
Le terme “outil électrique”qui figure sur tous
les avertissements énumérés ci-dessous fait
référence àun outil électrique alimentépar
une prise de courant ou par une batterie.
CONSERVEZ CES
INSTRUCTIONS
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées et
sombres ouvrent grande la porte aux accidents.
2. N’utilisez pas les outils électriques dans des
atmosphères explosives, telles qu’en présence
de liquides, de gaz ou de poussières
inflammables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou les
vapeurs risqueraient de s’enflammer.
3. Assurez-vous qu’aucun enfant ou passant ne
s’approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l’outil si votre attention est détournée.
Sécurité en matière d’électricité
4. La fiche des outils électriques est conçue pour
s’adapter parfaitement à la prise de courant. Ne
modifiez jamais la fiche de quelque façon que ce
soit. N’utilisez aucun adaptateur de fiche sur les
outils électriques avec mise à la terre. En ne
modifiant pas les fiches et en les insérant dans des
prises de courant pour lesquelles elles ont été
conçues vous réduirez les risques de choc
électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de choc
électrique est plus élevési votre corps se trouve mis
àla terre.
6. N’exposez pas les outils électriques à la pluie et
évitez qu’ils ne soient mouillés. Les risques de
choc électrique sont plus élevés lorsque de l’eau
pénètre dans un outil électrique.
7. Ne maltraitez pas le cordon. N’utilisez jamais le
cordon pour transporter, tirer ou débrancher
l’outil électrique. Maintenez le cordon à l’écart
des sources de chaleur, de l’huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevélorsque
les cordons sont endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l’extérieur, utilisez un cordon prolongateur prévu
à cette fin. Les risques de choc électrique sont
moindres lorsqu’un cordon conçu pour l’extérieur est
utilisé.
Sécurité personnelle
9. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utilisez
un outil électrique. Évitez d’utiliser un outil
électrique si vous êtes fatigué ou si vous avez
Modèle BVR350 BVR450 BVR850
Vibrations par minute 13,000 VPM 13,000 VPM 12,500 VPM
Amplitude de vibration 1.0 mm (1/32”)
Tête vibratoire (diamètre x longueur) 25 mm x 221 mm (1”x 8-3/4”)
Longueur de l’ensemble d’axe flexible 800 mm (31-1/2”) 1,200 mm (47-1/4”) 2,400 mm (94-1/2”)
Longueur totale 1,083 mm (42-3/4”) 1,483 mm (58-1/2”) 2,683 mm (105-1/2”)
Poids net 3.2 kg (7.1lbs) 3.7 kg (8.2lbs) 5.3 kg (11.7lbs)
Tension nominale C.C. 18V
Batterie standard BL1830

8
pris une drogue, de l’alcool ou un médicament.
Un moment d’inattention pendant l’utilisation d’un
outil électrique peut entraîner une grave blessure.
10. Utilisez des dispositifs de sécurité. Portez
toujours des lunettes de protection. Les risques
de blessure seront moins élevés si vous utilisez des
dispositifs de sécuritétels qu’un masque
antipoussières, des chaussures àsemelle
antidérapante, une coiffure résistante ou une
protection d’oreilles.
11. Prévenez tout démarrage accidentel. Assurez-
vous que l’interrupteur est en position d’arrêt
avant de brancher l’outil. Vous ouvrez toute
grande la porte aux accidents si vous transportez
les outils électriques en gardant le doigt sur la
gâchette ou si vous les branchez alors que
l’interrupteur se trouve en position de marche.
12. Retirez toute clé de réglage ou autre type de clé
avant de mettre l’outil sous tension. Toute clé
laissée en place sur une pièce rotative de l’outil
électrique peut entraîner une blessure.
13. Maintenez une position stable. Assurez-vous
d’avoir une bonne prise au sol et une bonne
position d’équilibre en tout temps. Vous aurez
ainsi une meilleure maîtrise de l’outil en cas de
situation imprévue.
14. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à l’écart
des pièces en mouvement. Les pièces en
mouvement peuvent happer les vêtements amples,
les bijoux et les cheveux longs.
15. Si des accessoires sont fournis pour raccorder
un appareil d’aspiration et de collecte de la
poussière, assurez-vous qu’ils sont
correctement raccordés et qu’ils sont utilisés de
manière adéquate. L’utilisation de tels accessoires
permet de réduire les risques liés àla présence de
poussière dans l’air.
Utilisation et entretien des outils
électriques
16. Ne forcez pas l’outil électrique. Utilisez l’outil
électrique qui convient au type de travail à
effectuer. Si vous utilisez l’outil électrique adéquat
et respectez le régime pour lequel il a étéconçu, il
effectuera un travail de meilleure qualitéet de façon
plus sécuritaire.
17. N’utilisez pas l’outil électrique s’il n’est pas
possible de mettre sa gâchette en position de
marche et d’arrêt. Un outil électrique dont
l’interrupteur est défectueux représente un danger et
doit être réparé.
18. Débranchez la fiche de la source d’alimentation
et/ou retirez la batterie de l’outil électrique avant
d’effectuer tout réglage, de changer un
accessoire ou de ranger l’outil électrique. Ces
mesures préventives réduiront les risques de
démarrage accidentel de l’outil électrique.
19. Après l’utilisation d’un outil électrique, rangez-le
hors de portée des enfants et ne laissez aucune
personne l’utiliser si elle n’est pas familiarisée
avec l’outil électrique ou les présentes
instructions d’utilisation. Les outils électriques
représentent un danger entre les mains de
personnes qui n’en connaissent pas le mode
d’utilisation.
20. Ne négligez pas l’entretien des outils
électriques. Assurez-vous que les pièces
mobiles ne sont ni désalignées ni coincées,
qu’aucune pièce n’est cassée et que l’outil
électrique n’a subi aucun dommage pouvant
affecter son bon fonctionnement. Si l’outil
électrique est endommagé, faites-le réparer
avant de l’utiliser à nouveau. De nombreux
accidents sont causés par des outils électriques mal
entretenus.
21. Maintenez les outils tranchants bien aiguisés et
propres. Un outil tranchant dont l’entretien est
effectuécorrectement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile àmaîtriser.
22. Utilisez l’outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions et de la façon prévue pour ce type
particulier d’outil électrique, en tenant compte
des conditions de travail et du type de travail à
effectuer. L’utilisation d’un outil électrique àdes fins
autres que celles prévues peut entraîner une
situation dangereuse.
Utilisation et entretien des outils
alimentés par batterie
23. Avant d’insérer la batterie, assurez-vos que
l’interrupteur est en position d’arrêt. Vous ouvrez
la porte aux accidents si vous insérez la batterie
dans un outil électrique dont l’interrupteur est en
position de marche.
24. Pour recharger, utilisez uniquement le chargeur
spécifié par le fabricant. L’utilisation d’un chargeur
conçu pour un type donnéde batterie comporte un
risque d’incendie lorsqu’il est utiliséavec une
batterie d’un autre type.
25. N’utilisez l’outil électrique qu’avec la batterie
conçue spécifiquement pour cet outil. Il y a
risque de blessure ou d’incendie si une autre
batterie est utilisée.
26. Lorsque vous n’utilisez pas la batterie, rangez-la
à l’écart des objets métalliques tels que
trombones, pièces de monnaie, clés, clous, vis
ou autres petits objets métalliques qui risquent
d’établir une connexion entre les bornes. La mise
en court-circuit des bornes de batterie peut causer
des brûlures ou un incendie.
27. Dans des conditions d’utilisation inadéquates de
la batterie, il peut y avoir fuite d’électrolyte. Le
cas échéant, évitez tout contact avec ce liquide.
En cas de contact accidentel, rincez avec

9
beaucoup d’eau. Si le liquide pénètre dans vos
yeux, il faut aussi consulter un médecin.
L’électrolyte qui s’échappe de la batterie peut causer
des démangeaisons ou des brûlures.
Service
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d’origine. Le
maintien de la sûretéde l’outil électrique sera ainsi
assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l’outil sèches,
propres et exemptes d’huile ou de graisse.
GEB023-2
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent
l’aiguille vibrante. Si vous n’utilisez pas cet outil de
façon sûre et adéquate, vous courez un risque de
blessure grave.
1. Gardez toujours les mains et le visage à l’écart
de la tête vibratoire pendant l’utilisation.
2. Coupez immédiatement le contact si vous
remarquez un bruit anormal ou un problème
pendant l’utilisation.
3. Inspectez soigneusement l’outil pour vous
assurer qu’il n’y a ni bris, ni fissures ni
déformations si vous l’échappez ou le heurtez
contre quelque chose.
4. Ne laissez pas le doigt sur l’interrupteur lorsque
vous transportez l’outil.
5. Ne placez pas l’outil vers le bas pour mettre le
contact. La tête vibratoire risque de pivoter
brusquement hors de contrôle et de causer un
accident.
6. Évitez de laisser de l’eau, du béton mouillé ou
tout autre liquide pénétrer dans l’outil. Prenez
garde d’échapper l’outil dans du béton mouillé.
7. Insérez la tête vibratoire doucement entre les
cadres de fer ou d’acier ou entre les barres
d’armature pour éviter qu’elle n’entre en
contact avec eux.
8. Évitez d’écraser ou de tordre le tuyau flexible.
9. Éviter d’écraser ou de tordre le tuyau flexible.
10. Utilisez un linge humide pour enlever tout
restant de béton humide sur l’outil après
l’utilisation. Prêtez une attention particulière au
nettoyage des orifices de ventilation, à la zone
de l’interrupteur, aux ouvertures du couvercle,
etc.
11. N’utilisez pas cet outil sous la pluie. Ne
nettoyez pas cet outil en le plongeant dans
l’eau.
CONSERVEZ CE MODE
D’EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l’outil ou
l’ignorance des consignes de sécurité du
présent manuel d’instructions peuvent
entraîner une grave blessure.
SYMBOLES
USD303-1
Les symboles utilisés pour l'outil sont indiqués ci-
dessous.
V...........................volts
........................courant continu
........................vitesse àvide
.../min ...................vibrations par minute
ENC007-2
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l’outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-
les à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une

10
surchauffe, parfois des brûlures et même
une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C (122°F).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Prenez garde d’échapper ou de heurter la
batterie.
CONSERVEZ CE MODE
D’EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu’elle ne soit
complètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10°C et 40°C (50°F -
104°F). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de
vérifier son fonctionnement.
Installation ou retrait de la batterie
•Mettez toujours l’outil hors tension avant d’insérer
ou de retirer la batterie.
•Pour retirer la batterie, ouvrez d’abord le couvercle
de la batterie. Pour y arriver, appuyez sur sa partie
encastrée, maintenez la pression et faites pivoter le
couvercle. Retirez ensuite la batterie en faisant
glisser le bouton situédevant elle.
•Pour insérer la batterie, alignez sa languette sur
l’entaille qui se trouve àl’intérieur du carter, puis
glissez la batterie pour la mettre en place. Insérez-
la toujours bien àfond, jusqu’à ce qu’elle se
verrouille en émettant un léger clic. Si vous pouvez
voir la partie rouge de la face supérieure du bouton,
la batterie n’est pas parfaitement verrouillée.
Insérez-la àfond, jusqu’à ce que la partie rouge ne
soit plus visible. Sinon, elle risque de tomber
accidentellement de l’outil, en vous blessant ou en
blessant une personne se trouvant près de vous.
•N’appliquez pas une force excessive lors de
l’insertion de la batterie. Si la batterie ne glisse pas
aisément, c’est qu’elle n’est pas insérée
correctement.
Interrupteur
ATTENTION:
•Avant d’insérer la batterie dans l’outil, vérifiez
toujours que la gâchette fonctionne correctement et
qu’elle revient sur la position d’“OFF”quand vous la
relâchez.
Pour démarrer l’outil, tirez sur le levier d’interrupteur.
Relâchez le levier pour arrêter l’outil.
Vous pouvez tirer le levier d’interrupteur du côtéavant ou
arrière de l’outil.
1. Partie encastrée
du couvercle de
la batterie
2. Couvercle de la
batterie
1
2
007289
1. Partie rouge
2. Bouton
3. Batterie
4. Couvercle
1. Levier
d’interrupteur
1
2
3
4
007143
1
007144

11
UTILISATION
Maintenez soigneusement l’outil àla verticale pour
l’engager dans le béton et le faire fonctionner.
L’évacuation des bulles d’air se produit dans la limite
d’une zône circulaire équivalente àdix fois le diamètre de
l’aiguille (environ 250 mm (9-27/32”) avec cet outil) :
tenez compte de la forme et de la dimension de cette aire
d’efficience, pour règler les déplacements successifs de
l’aiguille.
N’utilisez pas cet outil pour gâcher du béton dans un
moule : le ciment ne ferait que se déplacer, et l’agrégat
grossier subsisterait, empèchant la constitution d’un
mélange homogène.
Mise à niveau et chasse complète des bulles
d’air
La chasse des bulles d’air est complète lorsque vous
avez travailléavec l’outil sur chaque aire circulaire, que le
béton cesse de se contracter et que le mortier est
remontérégulièrement àla surface, offrant un aspect
brillant. Retirez délicatement l’outil de façon àne pas
laisser de trous.
NOTE:
•Prolonger les vibrations au delàdu nécessaire sur
un même endroit provoquera une séparation du
mélange.
•Si l’agrégat grossier se sépare lorsque vous coulez
le béton, retirez-le àla pelle et placez-le làoùil y a
beaucoup de mortier. Puis, vibrez-le avec l’outil.
Veillez àle répartir avant qu’il n’ait pas se déposer.
Pour bétonner un endroit en pente, commencez toujours
par verser le ciment àpartir du bas. De la sorte, le poids
du béton fraîchement couléet les vibrations
provoqueront un retrait effectif des bulles d’air. Au
contraire, si vous coulez le béton àpartir du haut, le
mortier se déposera et il finira par couler au fond.
ENTRETIEN
ATTENTION:
•Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout
travail d’inspection ou d’entretien.
Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,
les réparations, tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l’usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
•Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifiédans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont
étéconçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
•Les divers types de batteries et chargeurs Makita
authentiques
EN0006-1
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspectérigoureusement et testé
avant sa sortie d’usine. Nous garantissons qu’il sera
exempt de défaut de fabrication et de vice de matériau
pour une période d’UN AN àpartir de la date de son
achat initial. Si un problème quelconque devait survenir
au cours de cette période d’un an, veuillez retourner
l’outil COMPLET, port payé, àune usine ou àun centre
de service après-vente Makita. Makita réparera l’outil
gratuitement (ou le remplacera, àsa discrétion) si un
défaut de fabrication ou un vice de matériau est
découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
•des réparations ont étéeffectuées ou tentées par
un tiers:
•des réparations s’imposent suite àune usure
normale:
•l’outil a étémalmené, mal utiliséou mal entretenu:
•l’outil a subi des modifications.
MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ
LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET
AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT
ÀTOUTE GARANTIE TACITE, INCLUANT LES
001960
Pente
001961

12
GARANTIES TACITES DE “QUALITÉMARCHANDE”ET
“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS
LA PÉRIODE D’UN AN COUVERTE PAR CETTE
GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État àl’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas àvous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas àvous.

13
ESPAÑOL
ESPECIFICACIONES
•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a
cambios sin previo aviso.
•Nota: Las especificaciones pueden ser diferentes de país a país.
NORMAS GENERALES DE
SEGURIDAD
GEA002-3
AVISO:
Lea todas las instrucciones. Si no cumple
con las instrucciones aquídetalladas, se
puede producir una descarga eléctrica,
incendio y/o heridas de gravedad. El
término “herramienta eléctrica”en todas las
advertencias que figuran a continuación se
refiere a la herramienta eléctrica alimentada
por la red principal (con cable) o a la
operada por batería (sin cable).
GUARDE ESTAS
INSTRUCCIONES
Seguridad del área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y desordenadas son
propensas a accidentes.
2. No opere herramientas eléctricas en atmósferas
explosivas tales como en presencia de polvo,
gases o líquidos inflamables. Las herramientas
eléctricas producen chispas que puede encender el
polvo o los gases.
3. Mantenga a los niños y personas cercanas
alejadas mientras opera la herramienta eléctrica.
Si se distrae, puede perder el control de la
herramienta.
Seguridad eléctrica
4. El enchufe de la herramienta eléctrica debe
coincidir con la ficha. Nunca modifique el
enchufe. No use ningún adaptador con las
herramientas eléctricas a tierra (a masa). Los
enchufes sin modificar y las fichas correspondientes
reducen el riesgo de descarga eléctrica.
5. Evite el contacto corporal con superficies a
masa (a tierra) tales como radiadores, tuberías,
refrigeradores y fogones. Se corre más riesgo de
sufrir una descarga eléctrica si el cuerpo estáa
tierra.
6. No exponga las herramientas eléctricas a la
lluvia o a la humedad. Si ingresa agua en la
herramienta eléctrica, aumenta el riesgo de sufrir
una descarga eléctrica.
7. No tire del cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo de
sufrir una descarga eléctrica.
8. A la hora de operar una herramienta eléctrica en
el exterior, utilice un prolongador apropiado. Si
lo utiliza, se reduce el riesgo de sufrir una descarga
eléctrica.
Seguridad personal
9. Esté atento, preste atención a lo que está
haciendo y utilice su sentido común cuando
opere una herramienta eléctrica. No utilice la
herramienta eléctrica cuando esté cansado o
bajo la influencia de drogas, alcohol o
medicamentos. Un momento de distracción
mientras opera la máquina puede dar como
resultado heridas personales graves.
Modelo BVR350 BVR450 BVR850
Vibraciones por minuto 13 000 VPM 13 000 VPM 12 500 VPM
Amplitud de vibración 1,0 mm (1/32”)
Cabeza de vibración (diámetro x longitud) 25 mm x 221 mm (1”x 8-3/4”)
Longitud de ensamblado de eje flexible. 800 mm (31-1/2”) 1 200 mm (47-1/4”) 2 400 mm (94-1/2”)
Longitud total 1 083 mm (42-3/4”) 1 483 mm (58-1/2”) 2 683 mm (105-1/2”)
Peso neto 3,2 kg (7,1lbs) 3,7 kg (8,2lbs) 5,3 kg (11,7lbs)
Tensión nominal 18V c.d.
Cartucho de batería estándar BL1830

14
10. Utilice equipos de seguridad. Utilice siempre
protección ocular. Los equipos de seguridad como
máscaras para protegerse del polvo, calzado
antideslizante o protección para los oídos, que se
utilizan en condiciones adecuadas, reducen el
riesgo de sufrir heridas personales.
11. Evite el encendido accidental de la herramienta.
Asegúrese de que el interruptor se encuentra en
posición de apagado (OFF) antes de enchufar la
herramienta. Si transporta la herramienta eléctrica
con su dedo en el interruptor o si enchufa la
herramienta cuando estáencendida (ON) puede
haber accidentes.
12. Retire todas las llaves y tuercas de ajuste antes
de encender la herramienta eléctrica. Si deja
alguna de éstas adherida a una parte giratoria de la
herramienta eléctrica puede sufrir daños en su
persona.
13. No haga demasiadas cosas al mismo tiempo.
Mantenga la postura y el equilibrio en todo
momento. De esta manera, tendráun mejor control
de la herramienta eléctrica en situaciones
inesperadas.
14. Utilice ropa adecuada. No utilice ropa holgada ni
joyas. Mantenga su cabello, ropa y guantes
alejados de las piezas móviles. La ropa holgada,
las joyas y el cabello pueden atascarse en las
piezas móviles.
15. Si se proveen dispositivos para la conexión de
extracción y recolección de polvo, asegúrese de
que estén correctamente conectadas y sean
adecuadamente utilizadas. La utilización de estos
dispositivos puede reducir los riesgos relacionados
con el polvo.
Mantenimiento y uso de la herramienta
eléctrica
16. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada hará
un trabajo mejor a la velocidad para la que ha sido
fabricada.
17. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser controlada
con el interruptor es peligrosa y debe ser
reemplazada.
18. Desconecte el enchufe de la fuente de energía y/
o la batería de la herramienta eléctrica antes de
realizar ajustes, cambiar accesorios o guardar
las herramientas eléctricas. Dichas medidas de
seguridad preventivas reducen el riesgo de que la
herramienta se opere accidentalmente.
19. Guarde la herramienta eléctrica que no use fuera
del alcance de los niños y no permita que las
personas que no están familiarizadas con ella o
con las instrucciones la operen. Las herramientas
eléctricas son peligrosas en manos de personas
que no saben operarlas.
20. Realice el mantenimiento de la herramienta
eléctrica. Verifique que no esté mal alineada,
uniones de las partes móviles, piezas rotas y
demás condiciones que puedan afectar el
funcionamiento de la herramienta eléctrica. Si
está dañada, haga reparar la herramienta
eléctrica antes de utilizarla. Muchos accidentes
son causados por herramientas eléctricas que no
han recibido un mantenimiento adecuado.
21. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
22. Utilice la herramienta eléctrica, accesorios,
brocas, etc. de acuerdo con estas instrucciones
y de la manera establecida para cada tipo de
unidad en particular; tenga en cuenta las
condiciones laborales y el trabajo a realizar. Si
utiliza la herramienta eléctrica para realizar
operaciones distintas de las indicadas, podrá
presentarse una situación peligrosa.
Mantenimiento y uso de la herramienta a
batería
23. Asegúrese de que el interruptor se encuentra en
posición de apagado antes de colocar la batería.
La colocación de la batería en las herramientas
cuyo interruptor se encuentra en posición de
encendido causa accidentes.
24. Realice la recarga sólo con el cargador
especificado por el fabricante. Un cargador que
es adecuado para un solo tipo de batería puede
generar riesgo de incendio al ser utilizado con otra
batería.
25. Utilice las herramientas eléctricas sólo con
baterías designadas específicamente. La
utilización de otras baterías puede generar riesgo
de lesiones e incendio.
26. Cuando una batería no está en uso, manténgala
lejos de otros objetos de metal tales como clips
para papel, monedas, llaves, clavos, tornillos u
otros objetos de metal pequeños que pueden
conectar una terminal con otra. Un cortocircuito
entre las terminales de una batería puede causar
quemaduras o incendios.
27. Bajo condiciones de descuido, el líquido puede
ser expulsado de la batería; evite el contacto. Si
se produce el contacto accidentalmente,
enjuague con agua. Si el líquido entra en
contacto con los ojos, debe buscar además
asistencia médica. El líquido expulsado de la
batería puede causar irritación o quemaduras.

15
Servicio técnico
28. Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas. Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
29. Siga las instrucciones para la lubricación y
cambio de accesorios.
30. Mantenga las asas secas, limpias y sin aceite o
grasa.
GEB023-2
NORMAS ESPECÍFICAS DE
SEGURIDAD
NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para el vibrador para concreto. Si utiliza
esta herramienta de forma no segura o incorrecta,
podrá sufrir graves lesiones personales.
1. Siempre mantenga sus manos y rostro alejados
de la cabeza de vibración durante el uso.
2. Apague la herramienta de inmediato si nota un
ruido anormal o si observa alguna ineficiencia
durante la operación.
3. Inspeccione la herramienta cuidadosamente
para detectar averías, grietas o deformaciones
al haberla dejado caer de forma accidental o si
fue golpeada contra algo.
4. No cargue la herramienta con el dedo sobre el
interruptor.
5. No coloque la herramienta sobre alguna
superficie para encenderla. La cabeza de
vibración puede batirse fuera de control y
causar un accidente.
6. Tenga cuidado de no dejar que penetre agua,
concreto acuoso (húmedo) o algo similar
dentro de la herramienta. No permita que la
herramienta caiga sobre concreto acuoso.
7. Inserte la cabeza de vibración cuidadosamente
entre los marcos de hierro/acero o las barras de
refuerzo sin que haga contacto con éstos.
8. No aplaste ni tuerza la manguera flexible.
9. No flexione la manguera flexible de forma
excesiva.
10. Use un paño húmedo o algo similar para
cuidadosamente despojar cualquier
acumulación de concreto acuoso que haya
quedado en la herramienta tras la operación. Se
debe proporcionar un cuidado adicional para
limpiar exhaustivamente las ranuras de
ventilación, la región del interruptor, las
aperturas de la cubierta, etc.
11. No use la herramienta bajo la lluvia. No limpie la
herramienta en agua.
GUARDE ESTAS
INSTRUCCIONES.
AVISO:
El MAL USO u omisión en seguir las
reglas de seguridad indicadas en este
manual de instrucciones puede causar
lesions personales graves.
SÍMBOLOS
USD303-1
A continuación se muestran los símbolos utilizados para
la herramienta.
V...........................voltios
........................corriente directa
........................velocidad en vacío
.../min ...................vibración por minuto
ENC007-2
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
PARA CARTUCHO DE BATERÍA
1. Antes de utilizar el cartucho de batería, lea
todas las instrucciones e indicaciones de
precaución sobre (1) el cargador de baterías, (2)
la batería, y (3) el producto con el que se utiliza
la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de operación se ha acortado en
exceso, deje de operar de inmediato. Podría
correrse el riesgo de sobrecalentamiento,
posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus
ojos, enjuáguelos bien con agua limpia y
consulte de inmediato a un médico. Podría
perder la visión.
5. No cortocircuite el cartucho de batería:
(1) No toque las terminales con ningún
material conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga la batería al agua o a la lluvia.
Si la batería entra en cortocircuito, puede
causar sobrecalentamiento, un flujo de
corriente mayor, quemaduras posibles e
incluso una falla.

16
6. No guarde la herramienta ni el cartucho de
batería en lugares donde la temperatura pueda
alcanzar o exceder los 50°C (122°F).
7. Nunca incinere el cartucho de batería incluso
en el caso de que esté dañado seriamente o ya
no sirva en absoluto. El cartucho de batería
puede explotar si se tira al fuego.
8. Tenga cuidado de no dejar caer ni golpear el
cartucho de batería.
GUARDE ESTAS
INSTRUCCIONES
Consejos para alargar al máximo la vida útil
de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el cartucho
de batería cuando note menos potencia en la
herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de la
batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10°C – 40°C (50°F - 104°F). Si un
cartucho de batería está caliente, déjelo enfriar
antes de cargarlo.
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes de
realizar cualquier ajuste o comprobación en la
herramienta.
Instalación o desmontaje del cartucho de
batería
•Apague siempre la herramienta antes de insertar o
desmontar el cartucho de bateria.
•Para quitar el cartucho de la batería, primero abra
la cubierta del mismo. Para abrir la cubierta,
presione sobre su parte hundida y gire sobre su
parte hundida presionada. Luego retire de la
herramienta mientras desliza el botón en la parte
frontal del cartucho.
•Para colocar la batería, alinee la lengüeta de la
batería con la canaleta de la carcasa y colóquela
en su lugar. Asegúrese siempre de que está
insertando la batería hasta el final, en donde hace
tope y emite un pequeño chasquido. Si todavía
puede ver la parte roja en la parte de arriba del
botón, significa que no estácompletamente
trabada. Empújela suavemente hacia adentro hasta
que no pueda ver la parte roja. Si esto no sucede,
puede que accidentalmente se caiga de la
herramienta ocasionando daños personales a
usted o a terceros.
•No emplee fuerza cuando inserte el cartucho de
batería. Si el cartucho no se desliza al interior
fácilmente, seráporque no se estáinsertando
correctamente.
Accionamiento del interruptor
PRECAUCIÓN:
•Antes de insertar el cartucho de batería en la
herramienta, compruebe siempre que la palanca
del interruptor funcione debidamente y que vuelva
a la posición “OFF”cuando la suelta.
Para iniciar la herramienta, sólo jale la palanca
interruptora. Suelte la palanca interruptora para detener
la herramienta.
La palanca interruptora puede jalarse ya sea de la parte
superior o trasera de la herramienta.
1. Parte hundida
de la cubierta
del cartucho de
la batería
2. Cubierta del
cartucho de la
batería
1
2
007289
1. Parte roja
2. Botón
3. Cartucho de
batería
4. Cubierta
1. Gatillo del
interruptor
1
2
3
4
007143
1
007144

17
OPERACIÓN
Sujete firmemente la herramienta cuando estéen uso o
haciendo operaciones de inserción. Use la herramienta
dentro de un rango efectivo de vibraciones en intervalos
equidistantes. El rango efectivo de eliminación de
burbujas es aproximadamente diez veces el diámetro de
la cabeza de vibración, o alrededor de 250 mm (9-27/
32”).
No use esta herramienta para mover el concreto en
alguna forma. El mortero sólo se alejaráy el agregado
áspero permanecerá, lo que causarásegregación.
Nivelado y eliminación de burbujas de forma
efectiva.
La eliminación de burbujas de aire se finaliza después de
que haya usado la herramienta a través de cada rango
efectivo, el concreto deja de encogerse y del mortero se
ha elevado de forma uniforme sobre la superficie dando
una apariencia ligera. Con cuidado retire la herramienta
para evitar dejar hoyos.
NOTA:
•La vibración demasiado prolongada sobre un
mismo lugar causa segregación en el concreto.
•Cuando el agregado áspero se segrega al colocar
el concreto, con una pala retire dicho agregado y
colóquelo donde haya suficiente espacio para su
procesamiento con el mortero. Luego use la
herramienta sobre éste. No deje agregado áspero
en condición segregada.
Al estar aplicando concreto sobre un sitio a desnivel
(declive o pendiente), siempre vierta desde la parte de
mayor fondo en un comienzo. De esta manera el peso
del concreto frescamente vertido y la vibración permitirá
una eliminación más eficiente de las burbujas de aire. En
contraste, si el vertido se hace desde la parte más
superior, el mortero se separaráy eventualmente se
deslizaráhacia el fondo.
MANTENIMIENTO
PRECAUCIÓN:
•Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes de
intentar realizar una inspección o mantenimiento.
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, y cualquier otra tarea de
mantenimiento o ajuste deberán ser realizadas en
Centros de Servicio Autorizados por Makita, empleando
siempre repuestos Makita.
ACCESORIOS
PRECAUCIÓN:
•Estos accesorios o acoplamientos están
recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevaráun riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
•Diferentes tipos de baterías y cargadores genuinos
de Makita
EN0006-1
GARANTÍA LIMITADA MAKITA DE UN AÑO
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de fábrica. Se garantiza
que va a estar libre de defectos de mano de obra y
materiales por el periodo de UN AÑO a partir de la fecha
de adquisición original. Si durante este periodo de un
año se desarrollase algún problema, retorne la
herramienta COMPLETA, porte pagado con antelación, a
una de las fábricas o centros de servicio autorizados
Makita. Si la inspección muestra que el problema ha sido
causado por mano de obra o material defectuoso, Makita
la reparará(o a nuestra opción, reemplazará) sin cobrar.
Esta garantía no seráaplicable cuando:
•se hayan hecho o intentado hacer reparaciones por
otros:
•se requieran reparaciones debido al desgaste
normal:
•la herramienta haya sido abusada, mal usada o
mantenido indebidamente:
•se hayan hecho alteraciones a la herramienta.
EN NINGÚN CASO MAKITA SE HARÁRESPONSABLE
DE NINGÚN DAÑO INDIRECTO, FORTUITO O
CONSECUENCIAL DERIVADO DE LA VENTA O USO
DEL PRODUCTO.
ESTA RENUNCIA SERÁAPLICABLE TANTO
DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA
GARANTÍA.
001960
Desnivel
(declive o pendiente)
001961

18
MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD”E
“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS
DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.
Esta garantía le concede a usted derechos legales
específicos, y usted podrátener también otros derechos
que varían de un estado a otro. Algunos estados no
permiten la exclusión o limitación de daños fortuitos o
consecuenciales, por lo que es posible que la antedicha
limitación o exclusión no le sea de aplicación a usted.
Algunos estados no permiten limitación sobre la
duración de una garantía implícita, por lo que es posible
que la antedicha limitación no le sea de aplicación a
usted.

19

WARNING
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
•lead from lead-based paints,
•crystalline silica from bricks and cement and other masonry products, and
•arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these chemicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
< USA only >
ADVERTENCIA
Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y
otras actividades de la construccion contienen sustancias quimicas
reconocidas por el Estado de California como causantes de cancer, defectos
de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos
productos quimicos son:
•plomo de pinturas a base de plomo,
•silice cristalino de ladrillos y cemento y otros productos de albanileria, y
•arsenico y cromo de maderas tratadas quimicamente.
El riesgo al que se expone variara, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposicion a estos productos
quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad
indicado, tal como esas mascaras contra el polvo que estan especialmente
disenadas para filtrar particulas microscopicas.
< USA solamente >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
884665-941
