ENGLISH (Original instructions)
Explanation of general view
1 Cutting action changing lever
2 Switch lever
3 Speed adjusting dial
4 Tool opener
5 Blade clamp
6 Jig saw blade
7 Protrusions
8Base
9Hexwrench
10 Cutting line
11 Bolt
12 Graduation
13 Bevel slot
14 Gear housing
15 V-notch
16 Starting hole
17 Dust nozzle
18 Hose for vacuum cleaner
19 Rip fence
20 Fence guide
21 Threaded knob
22 Circular guide pin
23 Rule bar
24 Screw
25 Guide rail adapter
26 Guide rail
27 Cover plate
28 Anti-splintering device
SPECIFICATIONS
Model 4351T 4351CT 4351FCT
Length of stroke............................................................. 26 mm 26 mm 26 mm
Max. cutting capacities
Wood .......................................................................... 135 mm 135 mm 135 mm
Steel ........................................................................... 10 mm 10 mm 10 mm
Aluminum ................................................................... 20 mm 20 mm 20 mm
Strokes per minute (min–1) ........................................... 2,800 800 – 2,800 800 – 2,800
Overall length ................................................................ 271 mm 271 mm 271 mm
Net weight ..................................................................... 2.6 kg 2.6 kg 2.6 kg
Safety class................................................................... /II /II /II
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2014
ENE019-1
Intended use
The tool is intended for the sawing of wood, plastic and
metal materials. As a result of the extensive accessory
and saw blade program, the tool can be used for many
purposes and is very well suited for curved or circular
cuts.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
GEA010-2
General Power Tool Safety Warnings
WARNING Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
GEB186-1
JIG SAW SAFETY WARNINGS
1. Hold the power tool by insulated gripping sur-
faces, when performing an operation where the
cutting accessory may contact hidden wiring or
its own cord. Cutting accessory contacting a “live”
wire may make exposed metal parts of the power
tool “live” and could give the operator an electric
shock.
2. Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the workpiece by hand or against your body
leaves it unstable and may lead to loss of control.
3. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the work-
piece before cutting so that the blade will not
strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the work-
piece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Always switch off and wait for the blade to come
to a complete stop before removing the blade
from the workpiece.
12. Do not touch the blade or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
13. Do not operate the tool at no-load unnecessarily.
14. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.

7
15. Always use the correct dust mask/respirator for
the material and application you are working
with.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and unplugged before adjusting or checking function on the tool.

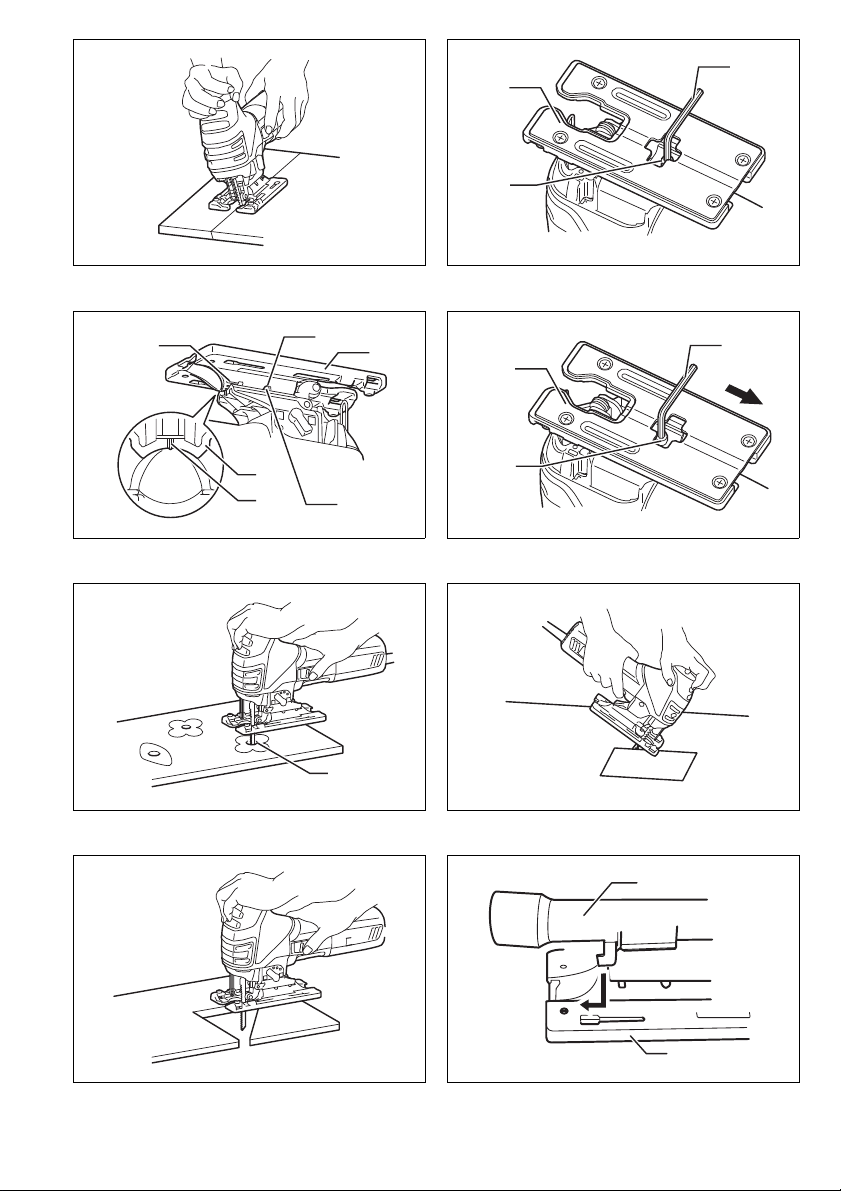

Selecting the cutting action (Fig. 1)
This tool can be operated with an orbital or a straight line (up and down) cutting action. The orbital cutting action
thrusts the blade forward on the cutting stroke and greatly increases cutting speed.
To change the cutting action, just turn the cutting action changing lever to the desired cutting action position.
Refer to the table to select the appropriate cutting action.
006376
Switch action (Fig. 2)
CAUTION:
• Before plugging in the tool, always be sure that the tool
is switched off.
To start the tool, slide the switch lever to the “I” position.
To stop the tool, slide the switch lever to the “O” position.
Speed adjusting dial (Fig. 3)
For 4351CT, 4351FCT
The tool speed can be infinitely adjusted between 800
and 2,800 strokes per minute by turning the adjusting
dial. Higher speed is obtained when the dial is turned in
the direction of number 5; lower speed is obtained when
it is turned in the direction of number 1.
Refer to the table to select the proper speed for the work-
piece to be cut. However, the appropriate speed may dif-
fer with the type or thickness of the workpiece. In
general, higher speeds will allow you to cut workpieces
faster but the service life of the blade will be reduced.
006368
CAUTION:
• The speed adjusting dial can be turned only as far as 5
and back to 1. Do not force it past 5 or 1, or the speed
adjusting function may no longer work.
The tools equipped with electronic function are easy to
operate because of the following features.
Constant speed control
Electronic speed control for obtaining constant speed.
Possible to get fine finish, because the rotating speed is
kept constant even under load condition.
Soft start feature
Safety and soft start because of suppressed starting
shock.
Lighting up the lamps
For 4351FCT only
CAUTION:
• Do not look in the light or see the source of light
directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Position Cutting action Applications
0Straight line cutting action For cutting mild steel, stainless steel and plastics.
For clean cuts in wood and plywood.
ISmall orbit cutting action For cutting mild steel, aluminum and hard wood.
II Medium orbit cutting action For cutting wood and plywood.
For fast cutting in aluminum and mild steel.
III Large orbit cutting action For fast cutting in wood and plywood.
Workpiece to be cut Number on adjusting dial
Wood 4 – 5
Mild steel 3 – 5
Stainless steel 3 – 4
Aluminum 3 – 5
Plastics 1 – 4

8
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing saw blade (Fig. 4, 5 & 6)
CAUTION:
• Always clean out all chips or foreign matter adhering to
the blade and/or blade holder. Failure to do so may
cause insufficient tightening of the blade, resulting in a
serious personal injury.
• Do not touch the blade or the workpiece immediately
after operation; they may be extremely hot and could
burn your skin.
• Tighten the saw blade securely. Failure to do so may
cause a serious injury.
• When you remove the saw blade, be careful not to hurt
your fingers with the top of the blade or the tips of work-
piece.
To install the blade, open the tool opener to the position
shown in the figure. (Fig. 4)
Keeping that situation, insert the saw blade into the blade
clamp as far as the two protrusions of the blade can not
be seen. (Fig. 5)
Return the tool opener to its original position.
After installing, always make sure that the blade is
securely held in place by trying to pull it out.
CAUTION:
• Do not open the tool opener excessively, or it may
cause tool damage.
To remove the blade, open the tool opener to the position
shown in the figure. Pull the saw blade out toward the
base. (Fig. 6)
NOTE:
• Occasionally lubricate the roller.
Hex wrench storage (Fig. 7)
When not in use, the hex wrench can be conveniently
stored.
OPERATION
CAUTION:
• Hold the tool firmly with one hand on the switch handle
and the other hand on the front grip when performing
the tool.
• Always hold the base flush with the workpiece. Failure
to do so may cause blade breakage, resulting in a seri-
ous injury.
Turn the tool on and wait until the blade attains full speed.
Then rest the tool base flat on the workpiece and gently
move the tool forward along the previously marked cut-
ting line. When cutting curves, advance the tool very
slowly. (Fig. 8)
Bevel cutting
CAUTION:
• Always be sure that the tool is switched off and
unplugged before tilting the base.
With the base tilted, you can make bevel cuts at any
angle between 0° and 45° (left or right). (Fig. 9)
Loosen the bolt on the back of the base with the hex
wrench. Move the base so that the bolt is positioned in
the center of the bevel slot in the base. (Fig. 10)
Tilt the base until the desired bevel angle is obtained.
The V-notch of the gear housing indicates the bevel
angle by graduations. Then tighten the bolt firmly to
secure the base. (Fig. 11)
Front flush cuts (Fig. 12)
Loosen the bolt on the back of the base with the hex
wrench, and slide the base all the way back. Then tighten
the bolt to secure the base.
Cutouts
Cutouts can be made with either of two methods A or B.
A) Boring a starting hole:
For internal cutouts without a lead-in cut from an
edge, pre-drill a starting hole 12 mm or more in diam-
eter. Insert the blade into this hole to start your cut.
(Fig. 13)
B) Plunge cutting:
You need not bore a starting hole or make a lead-in
cut if you carefully do as follows.
(1) Tilt the tool up on the front edge of the base with
the blade point positioned just above the work-
piece surface. (Fig. 14)
(2) Apply pressure to the tool so that the front edge of
the base will not move when you switch on the tool
and gently lower the back end of the tool slowly.
(3) As the blade pierces the workpiece, slowly lower
the base of the tool down onto the workpiece sur-
face.
(4) Complete the cut in the normal manner.
Finishing edges (Fig. 15)
To trim edges or make dimensional adjustments, run the
blade lightly along the cut edges.
Metal cutting
Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause significant blade wear.
The underside of the workpiece can be greased instead
of using a coolant.
Dust extraction
The dust nozzle (accessory) is recommended to perform
clean cutting operations.
To attach the dust nozzle on the tool, insert the hook of

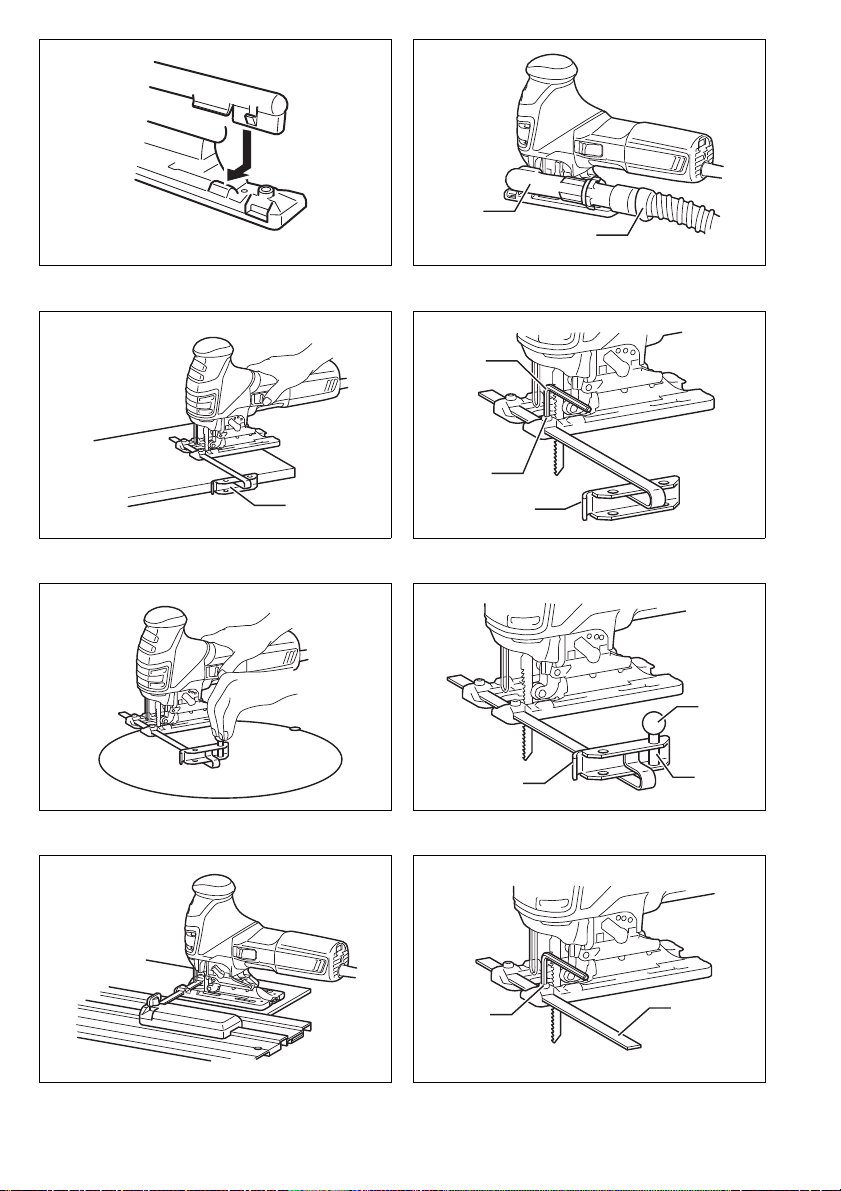

dust nozzle into the hole in the base. (Fig. 16 & 17)
The dust nozzle can be installed on either left or right
side of the base.
Then connect a Makita vacuum cleaner to the dust noz-
zle. (Fig. 18)
CAUTION:
• If you try to remove the dust nozzle forcibly, the hook of
the dust nozzle can be diminished and removed unin-
tentionally during operation.
Rip fence set (optional accessory)
CAUTION:
• Always be sure that the tool is switched off and
unplugged before installing or removing accessories.
1. Straight cuts (Fig. 19 & 20)
When repeatedly cutting widths of 160 mm or less,
use of the rip fence will assure fast, clean, straight
cuts. To install, insert the rip fence into the rectangular
hole on the side of the tool base with the fence guide
facing down. Slide the rip fence to the desired cutting
width position, then tighten the bolt to secure it.

9
2. Circular cuts (Fig. 21 & 22)
When cutting circles or arcs of 170 mm or less in
radius, install the rip fence as follows.
Insert the rip fence into the rectangular hole on the
side of the base with the fence guide facing up. Insert
the circular guide pin through either of the two holes
on the fence guide. Screw the threaded knob onto the
pin to secure the pin.
Now slide the rip fence to the desired cutting radius,
and tighten the bolt to secure it in place. Then move
the base all the way forward.
NOTE:
• Always use blades No. B-17, B-18, B-26 or B-27
when cutting circles or arcs.
Guide rail adapter set (accessory)
When cutting parallel and uniform width or cutting
straight, the use of the guide rail and the guide rail
adapter will assure the production of fast and clean cuts.
(Fig. 23)
To install the guide rail adapter, insert the rule bar into the
square hole of the base as far as it goes. Secure the bolt
with the hex wrench securely. (Fig. 24)
Install the guide rail adapter on the rail of the guide rail.
Insert the rule bar into the square hole of the guide rail
adapter. Put the base to the side of the guide rail, and
secure the bolt securely. (Fig. 25)
CAUTION:
• Always use blades No. B-8, B-13, B-16, B-17 or 58
when using the guide rail and the guide rail adapter.
Cover plate (Fig. 26)
Use the cover plate when cutting decorative veneers,
plastics, etc. It protects sensitive or delicate surfaces
from damage. Fit it on the back of the tool base.
Anti-splintering device (Fig. 27)
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the tool
base all the way forward and fit it from the back of tool
base. When you use the cover plate, install the anti-splin-
tering device onto the cover plate.
CAUTION:
• The anti-splintering device cannot be used when mak-
ing bevel cuts.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Jig saw blades
• Hex wrench 4
• Rip fence (guide rule) set
• Guide rail adapter set
• Guide rail set
• Anti-splintering device
•Dustnozzle
• Cover plate
• Hose (For vacuum cleaner)
NOTE:
• Some items in the list may be included in the tool pack-
age as standard accessories. They may differ from
country to country.

10
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN62841-2-11:
Sound pressure level (LpA): 85 dB (A)
Sound power level (LWA): 96 dB (A)
Uncertainty (K): 3 dB (A)
ENG907-1
NOTE:
• The declared noise emission value(s) has been mea-
sured in accordance with a standard test method and
may be used for comparing one tool with another.
• The declared noise emission value(s) may also be
used in a preliminary assessment of exposure.
WARNING:
• Wear ear protection.
• The noise emission during actual use of the power
tool can differ from the declared value(s) depend-
ing on the ways in which the tool is used especially
what kind of workpiece is processed.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of expo-
sure in the actual conditions of use (taking account
of all parts of the operating cycle such as the times
when the tool is switched off and when it is running
idle in addition to the trigger time).
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN62841-2-11:
Model 4351T
Work mode: cutting boards
Vibration emission (ah, B): 7.0 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: cutting sheet metal
Vibration emission (ah, M): 4.5 m/s2
Uncertainty (K): 1.5 m/s2
Model 4351CT, 4351FCT
Work mode: cutting boards
Vibration emission (ah, B): 6.0 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: cutting sheet metal
Vibration emission (ah, M): 4.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-2
NOTE:
• The declared vibration total value(s) has been mea-
sured in accordance with a standard test method and
may be used for comparing one tool with another.
• The declared vibration total value(s) may also be used
in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared value(s)
depending on the ways in which the tool is used
especially what kind of workpiece is processed.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of expo-
sure in the actual conditions of use (taking account
of all parts of the operating cycle such as the times
when the tool is switched off and when it is running
idle in addition to the trigger time).
EC DECLARATION OF CONFORMITY
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.

11
FRANÇAIS (Instructions originales)
Descriptif
1 Levier de sélection du type de
coupe
2 Gâchette
3 Molette de réglage
de la vitesse
4 Ouverture de l’outil
5 Collier de serrage de la lame
6 Lame de scie sauteuse
7 Saillies
8 Base
9 Clé hexagonale
10 Trait de coupe
11 Boulon
12 Graduation
13 Fente angulaire
14 Carter d’engrenages
15 Entaille en V
16 Trou d’amorce
17 Raccord d’aspiration
18 Tuyau d’aspirateur
19 Guide parallèle
20 Guide de garde
21 Bouton fileté
22 Goupille de guide circulaire
23 Règle
24 Vis
25 Adaptateur pour guide de
délignage
26 Guide de délignage
27 Plaque de recouvrement
28 Dispositif anti-éclat
SPÉCIFICATIONS
Modèle 4351T 4351CT 4351FCT
Longueur de course ...................................................... 26 mm 26 mm 26 mm
Capacité de coupe max.
Bois ............................................................................ 135 mm 135 mm 135 mm
Acier .......................................................................... 10 mm 10 mm 10 mm
Aluminium................................................................... 20 mm 20 mm 20 mm
Nombre de courses / mn (min–1)...................................2 800 800 – 2 800 800 – 2 800
Longueur hors tout ....................................................... 271 mm 271 mm 271 mm
Poids net ....................................................................... 2,6 kg 2,6 kg 2,6 kg
Niveau de sécurité......................................................... /II /II /II
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2014
ENE019-1
Utilisations
L’outil est conçu pour la coupe des matériaux de bois, de
plastique et de métal. L’étendue de la gamme d’accessoi-
res et de lames disponibles permet d’utiliser l’outil à des
fins multiples et le rend tout particulièrement adéquat
aux coupes curvilignes et circulaires.
ENF002-2
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il
peut de ce fait être alimenté sans mise à la terre.
GEA010-2
Consignes de sécurité générales pour outils
électriques
AVERTISSEMENT Veuillez lire les consignes de
sécurité, instructions, illustrations et spécifications
qui accompagnent cet outil électrique. Le non-respect
de toutes les instructions indiquées ci-dessous peut
entraîner une électrocution, un incendie et/ou de graves
blessures.
Conservez toutes les mises en garde et
instructions pour référence ultérieure.
Le terme “outil électrique” dans les avertissements fait
référence à l’outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou à l’outil électrique fonctionnant
sur batterie (sans cordon d’alimentation).
GEB186-1
CONSIGNES DE SÉCURITÉ POUR SCIE
SAUTEUSE
1. Tenez l’outil électrique par une surface de prise
isolée, lorsque vous effectuez une tâche où
l’accessoire de coupe pourrait toucher un
câblage caché ou son propre cordon d’alimenta-
tion. Le contact de l’accessoire de découpe avec un
fil sous tension peut transmettre du courant dans les
pièces métalliques exposées de l’outil électrique et
électrocuter l’utilisateur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour fixer la pièce sur une sur-
face de travail stable. La pièce sera instable et
vous risquez d’en perdre la maîtrise si vous la tenez
dans vos mains ou l’appuyez contre votre corps.
3. Portez toujours des lunettes de sécurité ou des
lunettes à coques. Les lunettes ordinaires et les
lunettes de soleil NE sont PAS des lunettes de
sécurité.
4. Prenez garde aux clous pendant la coupe. Avant
de commencer le travail, inspectez la pièce et
retirez tous les clous.
5. Ne coupez pas des pièces trop grandes.
6. Avant d’effectuer la coupe, assurez-vous que le
dégagement sous la pièce est suffisant pour que
la lame ne heurte pas une surface dure (sol, éta-
bli, etc.).
7. Tenez l’outil fermement.
8. Assurez-vous que la lame n’est pas en contact
avec la pièce avant de mettre l’outil en marche.
9. Gardez vos mains à l’écart des pièces en mouve-
ment.
10. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.

12
11. Avant de retirer la lame de la pièce, mettez tou-
jours l’outil hors tension et attendez que la lame
soit complètement immobilisée.
12. Ne touchez ni la lame ni la pièce immédiatement
après la coupe ; elles peuvent être très chaudes
et vous risquez de vous brûler.
13. Ne faites pas tourner l’outil à vide inutilement.
14. Certains matériaux contiennent des produits
chimiques susceptibles d’être toxiques. Prenez
garde de ne pas avaler la poussière et évitez tout
contact avec la peau. Suivez les données de
sécurité du fournisseur du matériau.
15. Portez toujours un masque antipoussières/un
masque filtrant adapté au matériau travaillé et à
l’application utilisée.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité indi-
quées dans ce mode d’emploi peut entraîner de gra-
ves blessures.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et débranché avant de l’ajuster ou de vérifier son fonctionnement.
Sélection du type de coupe (Fig. 1)
L’outil peut effectuer des coupes orbitales ou des coupes en ligne droite (vers le haut et vers le bas). La coupe orbitale
lance la lame vers l’avant sur la course de coupe et améliore grandement la vitesse de coupe.
Pour modifier le type de coupe, tournez simplement le levier de sélection du type de coupe sur la position correspon-
dant au type de coupe voulu.
Reportez-vous au tableau pour sélectionner le type de coupe adéquat.
006376
Interrupteur (Fig. 2)
ATTENTION :
• Avant de brancher l’outil, assurez-vous toujours que le
contact est coupé.
Pour faire démarrer l’outil, faites glisser la gâchette du
côté “ I ”. Pour l’arrêter, faites glisser la gâchette du côte
“O”.
Molette de réglage de la vitesse (Fig. 3)
Pour 4351CT, 4351FCT
Vous pouvez régler la vitesse de l’outil sur toute valeur
comprise entre 800 et 2 800 courses par minute en tour-
nant la molette de réglage. La vitesse augmente quand
vous tournez la molette vers le chiffre 5, et elle diminue
quand vous tournez la molette vers le chiffre 1.
Pour sélectionner la vitesse qui convient en fonction du
matériau, voyez le tableau. Toutefois, la vitesse qui con-
vient peut varier en fonction du type ou de l’épaisseur du
matériau. En général, des vitesses rapides permettront
de couper les matériaux plus rapidement, mais cela
réduira la durée de service de la lame.
006368
ATTENTION :
• Vous ne pourrez pas tourner la molette de réglage de
la vitesse plus loin que le chiffre 5 et le chiffre 1. Ne la
tournez pas de force au-delà de ces chiffres, sinon elle
risque de ne plus fonctionner.
Les caractéristiques qui suivent facilitent l’utilisation des
outils munis de fonctions électroniques.
Commande de vitesse constante
Commande électronique de la vitesse afin d’obtenir une
vitesse constante. Permet d’obtenir une finition précise
puisque la vitesse de rotation est maintenue constante
même dans des conditions de lourde charge.
Position Type de coupe Applications
0Coupe en ligne droite Pour la coupe d’acier doux, d’acier inoxydable et de matériaux en plastique.
Pour des coupes nettes dans du bois et du contreplaqué.
ICoupe à petite orbite Pour la coupe d’acier doux, d’aluminium et de bois dur.
II Coupe à orbite moyenne Pour la coupe de bois et de contreplaqué.
Pour des coupes rapides dans de l’aluminium et de l’acier doux.
III Coupe à grande orbite Pour la coupe rapide de bois et de contreplaqué.
Matériau à couper Chiffre de la molette
de réglage
Bois 4–5
Acier doux 3 – 5
Acier inoxydable 3 – 4
Aluminium 3 – 5
Matières plastiques 1 – 4

13
Fonction de démarrage en douceur
Démarrage sûr et en douceur, grâce à la suppression du
choc de démarrage.
Allumage de la lampe
Pour 4351FCT uniquement
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Pour allumer la lampe, appuyez sur la gâchette. Pour
l’éteindre, relâchez la gâchette.
NOTE :
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’effectuer tout travail dessus.
Pose et dépose de la lame de scie sauteuse
(Fig. 4, 5 et 6)
ATTENTION :
• Enlevez toujours les copeaux et autres corps étrangers
qui adhèrent à la lame et/ou à la tige porte-lame.
Sinon, la lame risque de ne pas être suffisamment ser-
rée, ce qui pourrait provoquer de graves blessures.
• Ne touchez ni la lame ni la pièce travaillée immédiate-
ment après l’opération ; elles peuvent être extrême-
ment chaudes et brûler votre peau.
• Serrez la lame fermement. Sinon, il y a risque de bles-
sure grave.
• Lors de la dépose de la lame, prenez garde de vous
blesser aux doigts avec l’extrémité de la lame ou les
bouts de la pièce.
Pour installer la lame, déployez l’ouverture de l’outil sur
la position indiquée sur l’illustration. (Fig. 4)
En maintenant l’ouverture sur cette position, insérez la
lame dans le collier de serrage, jusqu’à ce que les deux
saillies de la lame ne soient plus visibles. (Fig. 5)
Remettez l’ouverture de l’outil sur sa position initiale.
Une fois la lame posée, tirez dessus pour vous assurer
qu’elle demeure fermement en place.
ATTENTION :
• Ne déployez pas l’ouverture de l’outil de manière
excessive, pour éviter d’endommager l’outil.
Pour retirer la lame, déployez l’ouverture de l’outil sur la
position indiquée sur l’illustration. Retirez la lame en la
tirant vers la base de l’outil. (Fig. 6)
NOTE :
• Lubrifiez de temps en temps la roulette.
Rangement de la clé hexagonale (Fig. 7)
L’outil comprend un dispositif de rangement pratique pour
la clé hexagonale après son utilisation.
UTILISATION
ATTENTION :
• Lorsque vous utilisez l’outil, tenez-le fermement avec
une main sur la poignée de l’interrupteur et l’autre main
sur la poignée avant.
• Maintenez toujours la base de l’outil exactement au
niveau du matériau. Sinon, vous risquez de briser la
lame et de vous blesser grièvement.
Mettez l’outil en marche et attendez que la lame ait
atteint sa vitesse de régime. Puis, amenez la base en
contact avec le matériau à scier, et déplacez normale-
ment l’outil vers l’avant en suivant le trait marqué préala-
blement. Faites avancer l’outil très lentement quand la
lame doit suivre des courbes. (Fig. 8)
Coupe en biais
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’incliner la base de l’outil.
En inclinant la base de l’outil, vous pouvez effectuer des
coupes en biais sur tout angle compris entre 0° et 45°
(vers la gauche ou la droite). (Fig. 9)
Desserrez le boulon qui se trouve à l’arrière de la base
de l’outil à l’aide de la clé hexagonale. Déplacez la base
de l’outil de façon que le boulon se trouve au centre de la
fente angulaire sur la base. (Fig. 10)
Inclinez la base de l’outil de façon à obtenir l’angle de
biseau voulu. L’entaille en V du carter d’engrenages indi-
que l’angle de biseau au moyen de graduations. Serrez
ensuite fermement le boulon pour fixer la base. (Fig. 11)
Sciage au ras d’un obstacle (Fig. 12)
Desserrez le boulon au dos de la base de l’outil à l’aide
de la clé hexagonale, et reculez la base de l’outil à fond
vers l’arrière. Puis, serrez le boulon pour fixer la base de
l’outil.
Découpes
Les découpes s’effectuent suivant deux méthodes, A ou
B.
A) Perçage d’un trou d’amorce :
Pour les découpes internes sans entaille d’amorce
sur le bord du matériau, percez à trou d’amorce de
12 mm de diamètre ou plus. Insérez la lame dans ce
trou pour commencer la découpe. (Fig. 13)
B) Attaque en plein bois :
Vous n’aurez pas besoin de percer un trou d’amorce
ni de faire une entaille d’amorce si vous procédez
délicatement comme suit.
(1) Inclinez l’avant de l’outil vers l’avant sur le bord
avant de la base, la lame étant placée juste au-
dessus de la surface du matériau. (Fig. 14)
(2) Appuyez sur l’outil de façon que le bord avant de
la base ne bouge pas quand vous mettez l’outil en
marche, et abaissez lentement et délicatement
l’arrière de l’outil.
(3) Lorsque la lame traverse le matériau, abaissez
lentement la base de l’outil sur la surface du maté-
riau.
(4) Terminez la coupe normalement.
Finition des bords (Fig. 15)
Pour équarrir les bords ou faire des ajustements de
dimension, passez légèrement la lame sur les bords de
coupe.

14
Coupe de métal
Utilisez toujours un liquide de refroidissement (huile de
coupe) pour couper du métal. Sinon, la lame s’usera très
rapidement. Vous pouvez aussi enduire directement la
face intérieure du matériau de graisse, au lieu d’utiliser
un liquide de refroidissement.
Collecte de poussière
Afin d’assurer la propreté lors des opérations de coupe, il
est préférable d’utiliser le raccord d’aspiration (acces-
soire).
Pour fixer le raccord d’aspiration à l’outil, insérez le cro-
chet du raccord dans l’orifice de la base. (Fig. 16 et 17)
Le raccord d’aspiration peut être installé d’un côté
comme de l’autre de la base.
Raccordez ensuite un aspirateur Makita au raccord
d’aspiration. (Fig. 18)
ATTENTION :
• Si vous tentez de retirer le raccord d’aspiration par la
force, son crochet sera affaibli et vous risquez de le
retirer par inadvertance en cours d’utilisation.
Ensemble de guide parallèle (accessoire en
option)
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’installer ou de retirer des
accessoires.
1. Coupes droites (Fig. 19 et 20)
Pour couper régulièrement des largeurs égales ou
inférieures à 160 mm, utilisez le guide parallèle pour
obtenir des coupes rapides, nettes et droites. Pour
installer le guide parallèle, insérez-le dans l’orifice
rectangulaire situé sur le côté de la base de l’outil,
avec le guide parallèle tourné vers le bas. Position-
nez le guide parallèle à la largeur de coupe voulue,
puis vissez le boulon pour fixer le guide.
2. Coupes circulaires (Fig. 21 et 22)
Pour découper des arcs de cercle d’un rayon égal ou
inférieur à 170 mm, installez le guide parallèle
comme suit.
Insérez le guide parallèle dans l’orifice rectangulaire
situé sur le côté de la base de l’outil, avec le guide
parallèle tourné vers le haut. Insérez la goupille de
guide circulaire dans l’un des deux trous du guide de
garde. Vissez le boulon fileté sur la goupille pour
fixer la goupille.
Puis, positionnez le guide parallèle sur le rayon de
coupe voulu, et serrez le boulon pour fixer le guide.
Ensuite, faites glisser la base de l’outil à fond vers
l’avant.
NOTE :
• Utilisez toujours des lames n° B-17, B-18, B-26 ou
B-27 pour découper des cercles ou des arcs de
cercle.
Ensemble d’adaptateur pour guide de délignage
(accessoire)
L’utilisation du guide de délignage et de son adaptateur
assure un travail rapide et propre lors des coupes paral-
lèles de largeur uniforme, ou lors des coupes rectilignes.
(Fig. 23)
Pour installer l’adaptateur pour guide de délignage, insé-
rez à fond la règle dans l’orifice carré de la base. Serrez
ensuite le boulon fermement au moyen de la clé hexago-
nale. (Fig. 24)
Installez l’adaptateur pour guide de délignage sur la
barre du guide de délignage. Insérez la règle dans l’ori-
fice carré de l’adaptateur pour guide de délignage. Pla-
cez la base à côté du guide de délignage, puis serrez le
boulon fermement. (Fig. 25)
ATTENTION :
• Utilisez toujours une lame n° B-8, B-13, B-16, B-17 ou
58 lorsque vous utilisez le guide de délignage et son
adaptateur.
Plaque de recouvrement (Fig. 26)
Utilisez la plaque de recouvrement lors de la coupe des
matériaux décoratifs de placage, de plastique, etc. Cette
plaque protège contre les dommages les surfaces fragi-
les ou délicates. Installez-la par l’arrière de la base de
l’outil.
Dispositif anti-éclat (Fig. 27)
L’utilisation du dispositif anti-éclat permet d’obtenir des
coupes sans éclats. Pour l’installer, déplacez la base de
l’outil complètement vers l’avant, puis installez le disposi-
tif par l’arrière de la base de l’outil. Lorsque vous utilisez
la plaque de recouvrement, installez le dispositif anti-
éclat sur cette dernière.
ATTENTION :
• Vous ne pourrez pas utiliser le dispositif anti-éclat pour
les coupes en biais.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou produits similaires. Il y a risque de décolora-
tion, de déformation ou de fissuration.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.

15
ACCESSOIRES EN OPTION
ATTENTION :
• Les accessoires ou pièces supplémentaires qui suivent
sont recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce manuel. L’utilisation de tout autre
accessoire ou pièce supplémentaire peut comporter un
risque de blessure. Utilisez uniquement l’accessoire ou
la pièce supplémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires, contac-
tez votre Centre d’Entretien local Makita.
• Lame de scie sauteuse
• Clé hexagonale 4
• Ensemble de guide parallèle (règle de guidage)
• Ensemble d’adaptateur pour guide de délignage
• Ensemble de guide de délignage
• Dispositif anti-éclat
• Raccord d’aspiration
• Plaque de recouvrement
• Tuyau (Pour l’aspirateur)
NOTE :
• Il se peut que certains éléments de la liste soient com-
pris dans l’emballage de l’outil en tant qu’accessoires
standard. Ils peuvent varier d’un pays à l’autre.
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN62841-2-11 :
Niveau de pression sonore (LpA) : 85 dB (A)
Niveau de puissance sonore (LWA):96dB(A)
Incertitude (K) : 3 dB (A)
ENG907-1
NOTE :
• La ou les valeurs d’émission de bruit déclarées ont été
mesurées conformément à la méthode de test stan-
dard et peuvent être utilisées pour comparer les outils
entre eux.
• La ou les valeurs d’émission de bruit déclarées peu-
vent aussi être utilisées pour l’évaluation préliminaire
de l’exposition.
AVERTISSEMENT :
• Portez un serre-tête antibruit.
• L’émission de bruit lors de l’usage réel de l’outil
électrique peut être différente de la ou des valeurs
déclarées, suivant la façon dont l’outil est utilisé,
particulièrement selon le type de pièce usinée.
• Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles d’utili-
sation (en tenant compte de toutes les composan-
tes du cycle d’utilisation, comme par exemple le
moment de sa mise hors tension, lorsqu’il tourne à
vide et le moment de son déclenchement).
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN62841-2-11 :
Modèle 4351T
Mode de travail : coupe de panneaux
Émission de vibrations (ah, B):7,0m/s
2
Incertitude (K) : 1,5 m/s2
Mode de travail : coupe de feuilles métalliques
Émission de vibrations (ah, M):4,5m/s
2
Incertitude (K) : 1,5 m/s2
Modèle 4351CT, 4351FCT
Mode de travail : coupe de panneaux
Émission de vibrations (ah, B):6,0m/s
2
Incertitude (K) : 1,5 m/s2
Mode de travail : coupe de feuilles métalliques
Émission de vibrations (ah, M):4,5m/s
2
Incertitude (K) : 1,5 m/s2
ENG901-2
NOTE :
• La ou les valeurs de vibration totales déclarées ont été
mesurées conformément à la méthode de test stan-
dard et peuvent être utilisées pour comparer les outils
entre eux.
• La ou les valeurs de vibration totales déclarées peu-
vent aussi être utilisées pour l’évaluation préliminaire
de l’exposition.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de
l’outil électrique peut être différente de la ou des
valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce usi-
née.
• Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles d’utili-
sation (en tenant compte de toutes les composan-
tes du cycle d’utilisation, comme par exemple le
moment de sa mise hors tension, lorsqu’il tourne à
vide et le moment de son déclenchement).
DÉCLARATION DE CONFORMITÉ CE
Pour les pays d’Europe uniquement
La déclaration de conformité CE est fournie en Annexe A
à ce mode d’emploi.

16
DEUTSCH (Originale Anleitungen)
Übersicht
1 Pendelhub-Umschalthebel
2 Schalthebel
3 Hubzahl-Stellrad
4 Klemmenhebel
5 Sägeblattklemme
6 Sägeblatt
7 Vorsprünge
8 Grundplatte
9 Inbusschlüssel
10 Schnittlinie
11 Schraube
12 Teilstriche
13 Kreuzschlitz
14 Getriebegehäuse
15 Kerbnut
16 Vorbohrung
17 Absaugstutzen
18 Schlauch für Staubsauger
19 Parallelanschlag
20 Anschlagführung
21 Gewindeknopf
22 Dorn für Kreisschneider
23 Führungsstange
24 Schraube
25 Führungsanschlag
26 Führungsschiene
27 Gleitplatte
28 Spanreißschutz
TECHNISCHE DATEN
Modell 4351T 4351CT 4351FCT
Hubhöhe........................................................................ 26 mm 26 mm 26 mm
Maximale Schnitttiefe
Holz ........................................................................... 135 mm 135 mm 135 mm
Stahl ........................................................................... 10 mm 10 mm 10 mm
Aluminium................................................................... 20 mm 20 mm 20 mm
Hubzahl pro Minute (min–1) .......................................... 2 800 800 – 2 800 800 – 2 800
Gesamtlänge................................................................. 271 mm 271 mm 271 mm
Nettogewicht.................................................................. 2,6 kg 2,6 kg 2,6 kg
Sicherheitsklasse .......................................................... /II /II /II
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2014
ENE019-1
Vorgesehene Verwendung
Diese Maschine ist für das Sägen von Holz, Kunststoff
und Metall vorgesehen. Dank des umfangreichen Zube-
hör- und Sägeblattprogramms kann die Maschine für
viele Zwecke eingesetzt werden und eignet sich ideal für
Bogen- oder Kreisschnitte.
ENF002-2
Netzanschluss
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Spannung angeschlossen werden und arbeitet
nur mit Einphasen-Wechselspannung. Sie ist doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluss betrieben werden.
GEA010-2
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle mit diesem Elektro-
werkzeug gelieferten Sicherheitswarnungen, Anwei-
sungen, Abbildungen und technischen Daten durch.
Eine Missachtung der unten aufgeführten Anweisungen
kann zu einem elektrischen Schlag, Brand und/oder
schweren Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen
für spätere Bezugnahme auf.
Der Ausdruck “Elektrowerkzeug” in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
GEB186-1
SICHERHEITSWARNUNGEN FÜR
STICHSÄGEN
1. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausfüh-
ren, bei denen die Gefahr besteht, dass
verborgene Kabel oder das eigene Kabel kontak-
tiert werden. Bei Kontakt mit einem Strom führen-
den Kabel können die freiliegenden Metallteile des
Elektrowerkzeugs ebenfalls Strom führend werden,
so dass der Benutzer einen elektrischen Schlag
erleiden kann.
2. Verwenden Sie Klemmen oder eine andere prak-
tische Methode, um das Werkstück auf einer sta-
bilen Unterlage zu sichern und abzustützen.
Wenn Sie das Werkstück nur von Hand oder gegen
Ihren Körper halten, befindet es sich in einer instabi-
len Lage, die zum Verlust der Kontrolle führen kann.
3. Tragen Sie stets eine Sicherheits- oder Schutz-
brille. Eine gewöhnliche Brille oder Sonnenbrille
ist KEIN Ersatz für eine Sicherheitsbrille.
4. Vermeiden Sie das Schneiden von Nägeln.
Untersuchen Sie das Werkstück auf Nägel, und
entfernen Sie diese vor der Bearbeitung.
5. Schneiden Sie keine übergroßen Werkstücke.
6. Vergewissern Sie sich vor dem Schneiden, dass
genügend Platz hinter dem Werkstück vorhan-
den ist, damit das Sägeblatt nicht auf den
Boden, die Werkbank usw. trifft.
7. Halten Sie das Werkzeug mit festem Griff.
8. Vergewissern Sie sich vor dem Einschalten des
Werkzeugs, dass das Sägeblatt nicht das Werk-
stück berührt.
9. Halten Sie die Hände von beweglichen Teilen
fern.
10. Lassen Sie das Werkzeug nicht unbeaufsichtigt
laufen. Benutzen Sie das Werkzeug nur im hand-
geführten Einsatz.

17
11. Schalten Sie das Werkzeug stets aus, und war-
ten Sie, bis das Sägeblatt zum vollständigen
Stillstand kommt, bevor Sie das Sägeblatt aus
dem Werkstück entfernen.
12. Vermeiden Sie eine Berührung des Sägeblatts
oder des Werkstücks unmittelbar nach der Bear-
beitung, weil sie dann möglicherweise noch sehr
heiß sind und Hautverbrennungen verursachen
können.
13. Lassen Sie das Werkzeug nicht unnötig im Leer-
lauf laufen.
14. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materiallieferanten.
15. Verwenden Sie stets die korrekte Staubschutz-/
Atemmaske für das jeweilige Material und die
Anwendung.
DIESE ANWEISUNGEN AUFBEWAHREN.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Personenschäden verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung der Maschine stets, dass sie ausgeschaltet und
vom Stromnetz getrennt ist.
Wahl der Schnittbewegung (Abb. 1)
Diese Maschine kann mit Pendelhub oder Linearhub (gerade Auf-Ab-Bewegung) betrieben werden. Bei Pendelhub wird
das Sägeblatt im Schnitthub vorwärts geschoben, wodurch erheblich höhere Schnittgeschwindigkeiten möglich sind.
Zum Umschalten der Schnittbewegung drehen Sie einfach den Umschalthebel auf die Position der gewünschten
Schnittbewegung.
Wählen Sie die geeignete Schnittbewegung anhand der Tabelle aus.
006376
Schalterfunktion (Abb. 2)
VORSICHT:
• Vergewissern Sie sich vor dem Anschließen der
Maschine an das Stromnetz stets, dass die Maschine
ausgeschaltet ist.
Zum Einschalten der Maschine den Schalthebel auf “ I ”
schieben. Zum Ausschalten der Maschine den Schalthe-
bel auf “O” schieben.
Hubzahl-Stellrad (Abb. 3)
Für 4351CT, 4351FCT
Die Hubzahl kann durch Drehen des Hubzahl-Stellrads
zwischen 800 und 2 800 Hüben pro Minute eingestellt
werden. Auf dem Hubzahl-Stellrad sind die Positionen 1
(niedrigste Hubzahl) bis 5 (höchste Hubzahl) markiert.
Hinweise auf die richtige, werkstoffgerechte Hubzahl ent-
nehmen Sie der Tabelle. Die geeignete Hubzahl kann
jedoch je nach Art und Dicke des Werkstücks unter-
schiedlich sein. Höhere Hubzahlen ermöglichen im allge-
meinen schnelleres Sägen von Werkstücken, bewirken
aber auch eine Verkürzung der Lebensdauer des Säge-
blatts.
006368
VORSICHT:
• Das Hubzahl-Stellrad läßt sich nur bis zur Position 5
vor- und bis zur Position 1 zurückdrehen. Drehen Sie
es nicht gewaltsam über die Position 5 oder 1 hinaus,
weil sonst eine genaue Einstellung der Hubzahl nicht
mehr möglich ist.
Die mit Elektronikfunktionen ausgestatteten Maschinen
weisen die folgenden Merkmale zur Bedienungserleich-
terung auf.
Konstanthubzahlregelung
Elektronische Hubzahlregelung zur Aufrechterhaltung
einer konstanten Hubzahl. Feines Finish wird ermöglicht,
weil die Hubzahl selbst unter Belastung konstant gehal-
ten wird.
Position Schnittbewegung Anwendungen
0Geradlinige Schnittbewegung Zum Schneiden von Weichstahl, Edelstahl und Kunststoff.
Für saubere Schnitte in Holz und Sperrholz.
IKleiner Pendelhub Zum Schneiden von Weichstahl, Aluminium und Hartholz.
II Mittlerer Pendelhub Zum Schneiden von Holz und Sperrholz.
Für schnelles Schneiden von Aluminium und Weichstahl.
III Großer Pendelhub Für schnelles Schneiden von Holz und Sperrholz.
Werkstoff Hubzahl-Einstellung
Holz 4 – 5
Weichstahl 3 – 5
Edelstahl 3 – 4
Aluminium 3 – 5
Kunststoff 1 – 4

18
Soft-Start-Funktion
Diese Funktion gewährleistet Sicherheit und ruckfreies
Anlaufen durch Anlaufstoßunterdrückung.
Einschalten der Lampen
Nur für 4351FCT
VORSICHT:
• Blicken Sie nicht direkt in das Licht oder die Lichtquelle.
Betätigen Sie den Ein-Aus-Schalter zum Einschalten der
Lampe. Lassen Sie den Ein-Aus-Schalter zum Ausschal-
ten der Lampe los.
HINWEIS:
• Wischen Sie Schmutz auf der Linse der Lampe mit
einem trockenen Tuch ab. Achten Sie sorgfältig darauf,
dass Sie die Linse der Lampe nicht verkratzen, weil
sich sonst die Lichtstärke verringert.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montage/Demontage des Sägeblatts
(Abb. 4, 5 u. 6)
VORSICHT:
• Säubern Sie Sägeblatt und/oder Sägeblatthalter stets
von anhaftenden Spänen oder Fremdkörpern. Ande-
renfalls besteht die Gefahr, daß das Sägeblatt nicht
richtig sitzt, was zu schweren Verletzungen führen
kann.
• Vermeiden Sie eine Berührung des Sägeblatts oder
des Werkstücks unmittelbar nach der Bearbeitung, weil
sie dann noch sehr heiß sind und Hautverbrennungen
verursachen können.
• Ziehen Sie das Sägeblatt sicher fest. Anderenfalls kann
es zu ernsthaften Verletzungen kommen.
• Achten Sie beim Demontieren des Sägeblatts darauf,
dass Sie sich nicht die Finger an den Zähnen des
Sägeblatts oder an den Zacken des Werkstücks verlet-
zen.
Um das Sägeblatt zu installieren, öffnen Sie den Klem-
menhebel auf die in der Abbildung gezeigte Stellung.
(Abb. 4)
Führen Sie in diesem Zustand das Sägeblatt so weit in
die Sägeblattklemme ein, bis die beiden Vorsprünge des
Sägeblatts nicht mehr sichtbar sind. (Abb. 5)
Bringen Sie den Klemmenhebel wieder in seine Aus-
gangsstellung.
Überprüfen Sie nach der Montage stets den sicheren
Sitz des Sägeblatts durch Zugversuch.
VORSICHT:
• Öffnen Sie den Klemmenhebel nicht zu weit, weil sonst
die Maschine beschädigt werden kann.
Um das Sägeblatt zu entfernen, öffnen Sie den Klem-
menhebel auf die in der Abbildung gezeigte Stellung.
Ziehen Sie das Sägeblatt in Richtung der Grundplatte
heraus. (Abb. 6)
HINWEIS:
• Schmieren Sie die Führungsrolle von Zeit zu Zeit.
Inbusschlüssel-Aufbewahrung (Abb. 7)
Bei Nichtgebrauch kann der Inbusschlüssel griffbereit an
der Maschine aufbewahrt werden.
BETRIEB
VORSICHT:
• Halten Sie die Maschine während der Arbeit mit der
einen Hand am Schaltergriff und mit der anderen Hand
am Frontgriff fest.
• Setzen Sie die Grundplatte der Stichsäge stets flach
auf das Werkstück auf. Anderenfalls besteht die Gefahr
eines Sägeblattbruchs, was zu schweren Verletzungen
führen kann.
Schalten Sie die Stichsäge ein und warten Sie, bis das
Sägeblatt die volle Hubzahl erreicht. Setzen Sie die
Grundplatte flach auf das Werkstück, und bewegen Sie
die Maschine entlang der vorher markierten Schnittlinie
sachte vorwärts. Der Vorschub sollte bei Kurvenschnitten
gering gehalten werden. (Abb. 8)
Gehrungsschnitte
VORSICHT:
• Vergewissern Sie sich vor dem Kippen der Grundplatte
stets, dass die Maschine ausgeschaltet und vom Netz
getrennt ist.
Durch Neigen der Grundplatte können Gehrungsschnitte
in jedem Winkel zwischen 0° und 45° (links oder rechts)
ausgeführt werden. (Abb. 9)
Lösen Sie die Schraube an der Rückseite der Grund-
platte mit dem Inbusschlüssel. Verschieben sie die
Grundplatte so, dass sich die Schraube in der Mitte des
Kreuzschlitzes in der Grundplatte befindet. (Abb. 10)
Neigen Sie die Grundplatte, bis der gewünschte Winkel
erreicht ist. Der Gehrungswinkel kann an der Kerbnut des
Getriebegehäuses abgelesen werden. Ziehen Sie dann
die Schraube zur Sicherung der Grundplatte fest an.
(Abb. 11)
Randnahe Schnitte (Abb. 12)
Lösen Sie die Innensechskantschraube an der Unter-
seite der Maschine und schieben Sie die Grundplatte bis
zum Anschlag zurück. Ziehen Sie anschließend die
Innensechskantschraube zur Befestigung der Grund-
platte wieder an.
Ausschnitte
Es gibt zwei Möglichkeiten, Ausschnitte durchzuführen:
A) Vorbohren:
Bei Innenausschnitten ohne Zuführschnitt von einer
Kante aus machen Sie eine Vorbohrung von ca.
12 mm Durchmesser. Das Sägeblatt in diese Öffnung
einführen und mit dem Sägen beginnen. (Abb. 13)
B) Tauchschnitte:
Um Schnitte ohne Vorbohren oder Zuführschnitt aus-
zuführen, gehen Sie wie folgt vor:
(1) Die Stichsäge auf der Vorderkante der Grund-
platte kippen, so dass die Sägeblattspitze dicht
über der Oberfläche des Werkstücks
liegt. (Abb. 14)
(2) Druck auf die Stichsäge ausüben, damit die Vor-
derkante der Grundplatte nicht verrutscht, wenn
die Stichsäge eingeschaltet und das hintere Ende
langsam abgesenkt wird.
(3) Sobald das Sägeblatt in das Werkstück eindringt,
die Grundplatte langsam auf die Oberfläche des
Werkstücks absenken.
(4) Den Schnitt in gewohnter Weise beenden.

19
Bearbeitung von Kanten (Abb. 15)
Um Kanten nachzuarbeiten oder Maßkorrekturen vorzu-
nehmen, das Sägeblatt leicht an den Schnittkanten ent-
langführen.
Schneiden von Metall
Beim Schneiden von Metall stets ein geeignetes Kühlmit-
tel (Schneidöl) verwenden. Nichtbeachtung verursacht
erheblichen Verschleiß des Sägeblatts. Anstelle von
Kühlmittel kann auch die Unterseite des Werkstücks ein-
gefettet werden.
Staubabsaugung
Der Absaugstutzen (Zubehör) wird für sauberen Schnitt-
betrieb empfohlen.
Um den Absaugstutzen an der Maschine anzubringen,
führen Sie seinen Haken in die Öffnung der Grundplatte
ein. (Abb. 16 u. 17)
Der Absaugstutzen kann sowohl auf der linken als auch
der rechten Seite der Grundplatte angebracht werden.
Schließen Sie dann einen Makita-Staubsauger an den
Absaugstutzen an. (Abb. 18)
VORSICHT:
• Falls Sie versuchen, den Absaugstutzen gewaltsam zu
entfernen, kann sich der Haken des Absaugstutzens
während des Betriebs verkürzen und unbeabsichtigt
lösen.
Parallelanschlagsatz (Sonderzubehör)
VORSICHT:
• Vergewissern Sie sich vor dem Montieren oder Demon-
tieren von Zubehör stets, dass die Maschine ausge-
schaltet und vom Netz getrennt ist.
1. Gerade Schnitte (Abb. 19 u. 20)
Bei wiederholtem Schneiden von Breiten kleiner als
160 mm gewährleistet der Parallelanschlag
schnelle, saubere und gerade Schnitte. Führen Sie
den Parallelanschlag in die rechteckige Öffnung an
der Seite der Grundplatte ein, so dass die Anschlag-
führung nach unten gerichtet ist. Schieben Sie den
Parallelanschlag zur Position der gewünschten
Schnittbreite, und ziehen Sie dann die Schraube zur
Befestigung an.
2. Kreisschnitte (Abb. 21 u. 22)
Um Kreis- oder Bogenschnitte von weniger als
170 mm Radius durchzuführen, montieren Sie den
Parallelanschlag wie folgt.
Führen Sie den Parallelanschlag in die rechteckige
Öffnung an der Seite der Grundplatte ein, so dass
die Anschlagführung nach oben gerichtet ist. Setzen
Sie den Dorn des Kreisschneiders in eine der bei-
den Bohrungen in der Anschlagführung ein, und
sichern Sie ihn mit dem Gewindeknopf.
Schieben Sie nun den Parallelanschlag zu dem
gewünschten Schnittradius, und ziehen Sie die
Schraube zur Befestigung an. Schieben Sie dann
die Grundplatte der Maschine ganz nach vorn.
HINWEIS:
• Verwenden Sie stets die Sägeblätter Nr. B-17,
B-18, B-26 oder B-27 für kreis- oder bogenförmige
Schnitte.
Führungsanschlagsatz (Zubehör)
Bei der Ausführung von Parallelschnitten von gleichmäßi-
ger Breite oder von Geradschnitten gewährleisten die
Führungsschiene und der Führungsanschlag die Erzeu-
gung von schnellen und sauberen Schnitten. (Abb. 23)
Zum Installieren des Führungsanschlags führen Sie die
Führungsstange bis zum Anschlag in das Vierkantloch
der Grundplatte ein. Ziehen Sie die Schraube mit dem
Inbusschlüssel fest an. (Abb. 24)
Befestigen Sie den Führungsanschlag an der Führungs-
schiene. Führen Sie die Führungsstange in das Vierkant-
loch des Führungsanschlags ein. Bringen Sie die
Grundplatte an der Seite der Führungsschiene an, und
ziehen Sie die Schraube fest an. (Abb. 25)
VORSICHT:
• Benutzen Sie bei Verwendung der Führungsschiene
und des Führungsanschlags stets die Sägeblätter
Nr. B-8, B-13, B-16, B-17 oder 58.
Deckplatte (Abb. 26)
Verwenden Sie die Gleitplatte zum Schneiden von deko-
rativen Furnieren, Kunststoffen usw. Sie schützt empfind-
liche oder feine Oberflächen vor Beschädigung. Passen
Sie die Gleitplatte auf die Unterseite der Grundplatte.
Spanreißschutz (Abb. 27)
Um splitterfreie Schnitte auszuführen, empfiehlt sich die
Verwendung des Spanreißschutzes. Schieben Sie die
Grundplatte bis zum Anschlag nach vorne, und montie-
ren Sie den Spanreißschutz von der Unterseite der
Grundplatte. Wenn Sie die Gleitplatte verwenden, mon-
tieren Sie den Spanreißschutz auf die Gleitplatte.
VORSICHT:
• Bei Gehrungsschnitten kann der Spanreißschutz nicht
verwendet werden.
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Kunden-
dienstzentren unter ausschließlicher Verwendung von
Makita-Originalersatzteilen ausgeführt werden.

20
SONDERZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Sägeblatt
• Inbusschlüssel 4
• Parallelanschlagsatz (führungslinealsatz)
• Führungsanschlagsatz
• Führungsschienensatz
• Spanreißschutz
• Absaugstutzen
• Gleitplatte
• Schlauch (Für Staubsauger)
HINWEIS:
• Manche Teile in der Liste können als Standardzubehör
im Werkzeugsatz enthalten sein. Sie können von Land
zu Land unterschiedlich sein.
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN62841-2-11:
Schalldruckpegel (LpA): 85 dB (A)
Schalleistungspegel (LWA): 96 dB (A)
Ungewissheit (K): 3 dB (A)
ENG907-1
HINWEIS:
• Der (Die) angegebene(n) Schallemissionswert(e)
wurde(n) im Einklang mit der Standardprüfmethode
gemessen und kann (können) für den Vergleich zwi-
schen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Schallemissionswert(e) kann
(können) auch für eine Vorbewertung des Gefähr-
dungsgrads verwendet werden.
WARNUNG:
• Einen Gehörschutz tragen.
• Die Schallemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell je
nach der Art des bearbeiteten Werkstücks, von
dem (den) angegebenen Wert(en) abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum
Schutz des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen Benut-
zungsbedingungen (unter Berücksichtigung aller
Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Leerlaufzeiten des Werkzeugs zusätzlich zur
Betriebszeit).
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN62841-2-11:
Modell 4351T
Arbeitsmodus: Schneiden von Brettern
Vibrationsemission (ah, B): 7,0 m/s2
Ungewissheit (K): 1,5 m/s2
Arbeitsmodus: Schneiden von Blechen
Vibrationsemission (ah, M): 4,5 m/s2
Ungewissheit (K): 1,5 m/s2
Modell 4351CT, 4351FCT
Arbeitsmodus: Schneiden von Brettern
Vibrationsemission (ah, B): 6,0 m/s2
Ungewissheit (K): 1,5 m/s2
Arbeitsmodus: Schneiden von Blechen
Vibrationsemission (ah, M): 4,5 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-2
HINWEIS:
• Der (Die) angegebene(n) Vibrationsgesamtwert(e)
wurde(n) im Einklang mit der Standardprüfmethode
gemessen und kann (können) für den Vergleich zwi-
schen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Vibrationsgesamtwert(e)
kann (können) auch für eine Vorbewertung des Gefähr-
dungsgrads verwendet werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell je
nach der Art des bearbeiteten Werkstücks, von
dem (den) angegebenen Emissionswert(en) abwei-
chen.
• Identifizieren Sie Sicherheitsmaßnahmen zum
Schutz des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen Benut-
zungsbedingungen (unter Berücksichtigung aller
Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Leerlaufzeiten des Werkzeugs zusätzlich zur
Betriebszeit).
EG-KONFORMITÄTSERKLÄRUNG
Nur für europäische Länder
Die EG-Konformitätserklärung ist als Anhang A in dieser
Bedienungsanleitung enthalten.
