Makita MRP100 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
WARNING:
For your personal safety, READ and UNDERSTAND before using.
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
AVERTISSEMENT:
Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.
GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
ADVERTENCIA:
Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la
herramienta.
GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.
Router
Défonceuse
Rebajadora
MRP100
004924
005110

2
ENGLISH
SPECIFICATIONS
Model MRP100
Collet chuck capacity 12 mm (1/2")
Plunge capacity 0 - 60 mm (0 - 2-3/8")
No load speed (RPM) 22,000/min.
Overall height 300 mm (11-3/4")
Net weight 5.5 Kg (12.1 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Note: Specifications may differ from country to country.
USA002-2
GENERAL SAFETY RULES
(For All Tools)
WARNING! Read and understand all instructions.
Failure to follow all instructions listed below, may result
in electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS.
Work Area
1. Keep your work area clean and well lit.
Cluttered benches and dark areas invite
accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug ( one blade is wider than the
other.) This plug will fit in a polarized outlet
only one way. If the plug does not fit fully in the
outlet, reverse the plug. If it still does not fit,
contact a qualified electrician to install a
polarized outlet. Do not change the plug in any
way. Double insulation eliminates the need for
the three wire grounded power cord and grounded
power supply system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of
electric shock.
8. When operating a power tool outside, use an
outdoor extension cord marked "W-A" or "W".
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use tool while tired or under the
influence of drugs, alcohol, or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair,
clothing, and gloves away from moving parts.
Loose clothes, jewelry, or long hair can be caught
in moving parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your
finger on the switch or plugging in tools that have
the switch on invites accidents.
12. Remove adjusting keys or wrenches before
turning the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. Proper footing and balance
enables better control of the tool in unexpected
situations.
14. Use safety equipment. Always wear eye
protection. Dust mask, non-skid safety shoes,
hard hat, or hearing protection must be used for
appropriate conditions. Ordinary eye or sun
glasses are NOT eye protection.
Tool Use and Care
15. Use clamps or other practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body is
unstable and may lead to loss of control.

3
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such
preventive safety measures reduce the risk of
starting the tool accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other
condition that may affect the tool’s operation.
If damaged, have the tool serviced before
using. Many accidents are caused by poorly
maintained tools.
22. Use only accessories that are recommended
by the manufacturer for your model.
Accessories that may be suitable for one tool,
may become hazardous when used on another
tool.
SERVICE
23. Tool service must be performed only by
qualified repair personnel. Service or
maintenance performed by unqualified personnel
could result in a risk of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of
unauthorized parts or failure to follow
Maintenance instructions may create a risk of
electric shock or injury.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An
undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. Table 1
shows the correct size to use depending on cord
length and nameplate ampere rating. If in doubt, use
the next heavier gage. The smaller the gage number,
the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Not Recommended
000173
USB013-3
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to router safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.
1. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal
parts of the tool "live" and shock the operator.
2. Wear hearing protection during extended
period of operation.
3. Handle the bits very carefully.
4. Check the bit carefully for cracks or damage
before operation. Replace cracked or
damaged bit immediately.
5. Avoid cutting nails. Inspect for and remove all
nails from the workpiece before operation.
6. Hold the tool firmly with both hands.
7. Keep hands away from rotating parts.
8. Make sure the bit is not contacting the
workpiece before the switch is turned on.
9. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate improperly
installed bit.
10. Be careful of the bit rotating direction and the
feed direction.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Always switch off and wait for the bit to come
to a complete stop before removing the tool

4
from workpiece.
13. Do not touch the bit immediately after
operation; it may be extremely hot and could
burn your skin.
14. Always lead the power supply cord away from
the tool towards the rear.
15. Do not smear the tool base carelessly with
thinner, gasoline, oil or the like. They may
cause cracks in the tool base.
16. Draw attention to the need to use cutters of the
correct shank diameter and which are suitable
for the speed of the tool.
17. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD201-2

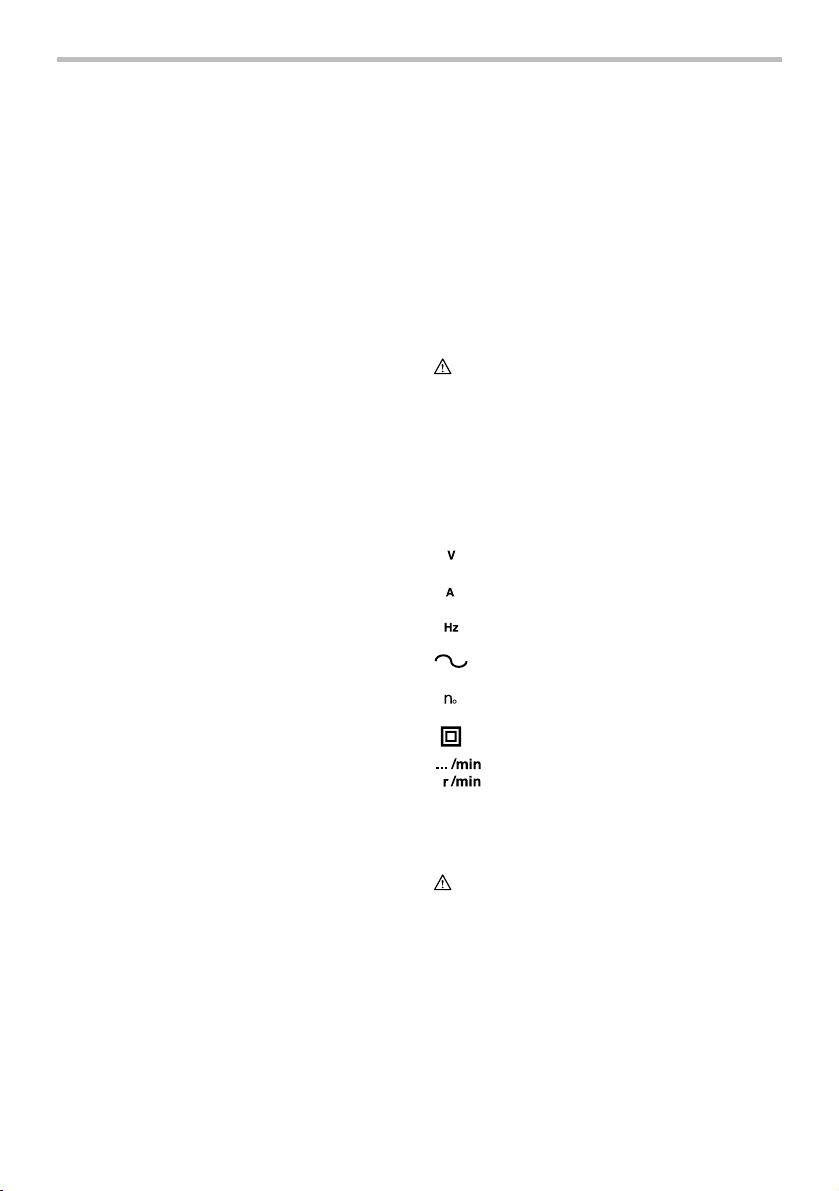

Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

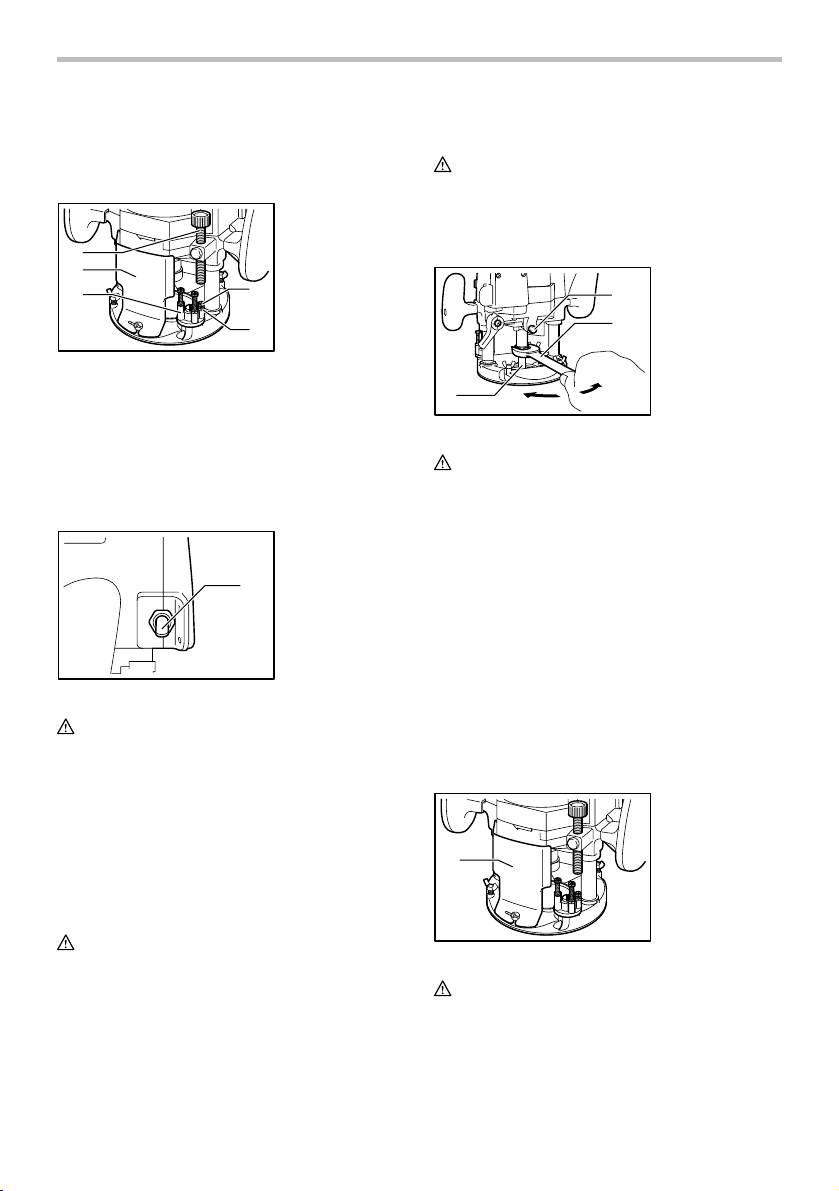

Adjusting the depth of cut
1
2
3
4
5
6
004925
Place the tool on a flat surface. Loosen the lock lever
and lower the tool body until the bit just touches the flat
surface. Press the lock lever down to lock the tool body.
While pressing the fast-feed button, move the stopper
pole up or down until the desired depth of cut is obtained.
Minute depth adjustments can be obtained by turning
the stopper pole (1.5 mm (1/16") per turn).
CAUTION:
• The depth of cut should not be more than 20 mm
(13/16") at a pass when cutting grooves. For
extra-deep grooving operations, make two or three
passes with progressively deeper bit settings.
Nylon nut
For tool without the knob
The upper limit of the tool body can be adjusted by
turning the nylon nut. Do not lower the nylon nut too low.
The bit will protrude dangerously.
For tool with the knob
1
005111
By turning the knob, the upper limit of the tool body can
be adjusted. When the tip of the bit is retracted more
than required in relation to the base plate surface, turn
the knob to lower the upper limit. Do not lower the knob
too low. The bit will protrude dangerously.
CAUTION:
• Since excessive cutting may cause overload of the
motor or difficulty in controlling the tool, the depth
of cut should not be more than 20 mm (13/16") at a
pass when cutting grooves. When you wish to cut
grooves more than 20 mm (13/16") deep, make
several passes with progressively deeper bit
1. Knob
1. Nylon nut
2. Stopper pole
3. Fast-feed button
4. Adjusting hex
bolt
5. Stopper
6. Lock lever

5
settings.
• Do not lower the knob too low. The bit will protrude
dangerously.
Stopper block
1
2
34
5
004926
As the rotary stopper has three adjusting hex bolts, you
can easily obtain three different depths of cut without
readjusting the stopper pole. To adjust the hex bolts,
loosen the hex nuts on them and turn the hex bolts. After
obtaining the desired position, tighten the hex nuts to
secure the hex bolts.
Switch action
1
004927
CAUTION:
• Before plugging in the tool, always check to see
that the tool is switched off.
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain firm grasp on tool.
• Make sure that the shaft lock is released before the
switch is turned on.
To start the tool, move the switch lever to the I position.
To stop the tool, move the switch lever to the O position.
CAUTION:
• Hold the tool firmly when turning off the tool, to
overcome the reaction.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing or removing the bit
1
2
3
004928
CAUTION:
• Install the bit securely. Always use only the wrench
provided with the tool. A loose or overtightened bit
can be dangerous.
• Do not tighten the collet nut without inserting a bit
or install small shank bits without using a collet
sleeve. Either can lead to breakage of the collet
cone.
Insert the bit all the way into the collet cone. Press the
shaft lock to keep the shaft stationary and use the
wrench to tighten the collet nut securely. When using
router bits with smaller shank diameter, first insert the
appropriate collet sleeve into the collet cone, then install
the bit as described above.
To remove the bit, follow the installation procedure in
reverse.
OPERATION
1
005112
CAUTION:
• Before operation, always make sure that the tool
body automatically rises to the upper limit and the
bit does not protrude from the tool base when the
lock lever is loosened.
1. Chip deflector
1. Shaft lock
2. Wrench
3. Bit
1. Switch lever
1. Stopper pole
2. Chip deflector
3. Stopper
4. Adjusting hex
bolt
5. Hex nut

6
• Before operation, always make sure that the chip
deflector is installed properly.
Set the tool base on the workpiece to be cut without the
bit making any contact. Then turn the tool on and wait
until the bit attains full speed. Lower the tool body and
move the tool forward over the workpiece surface,
keeping the tool base flush and advancing smoothly until
the cutting is complete.

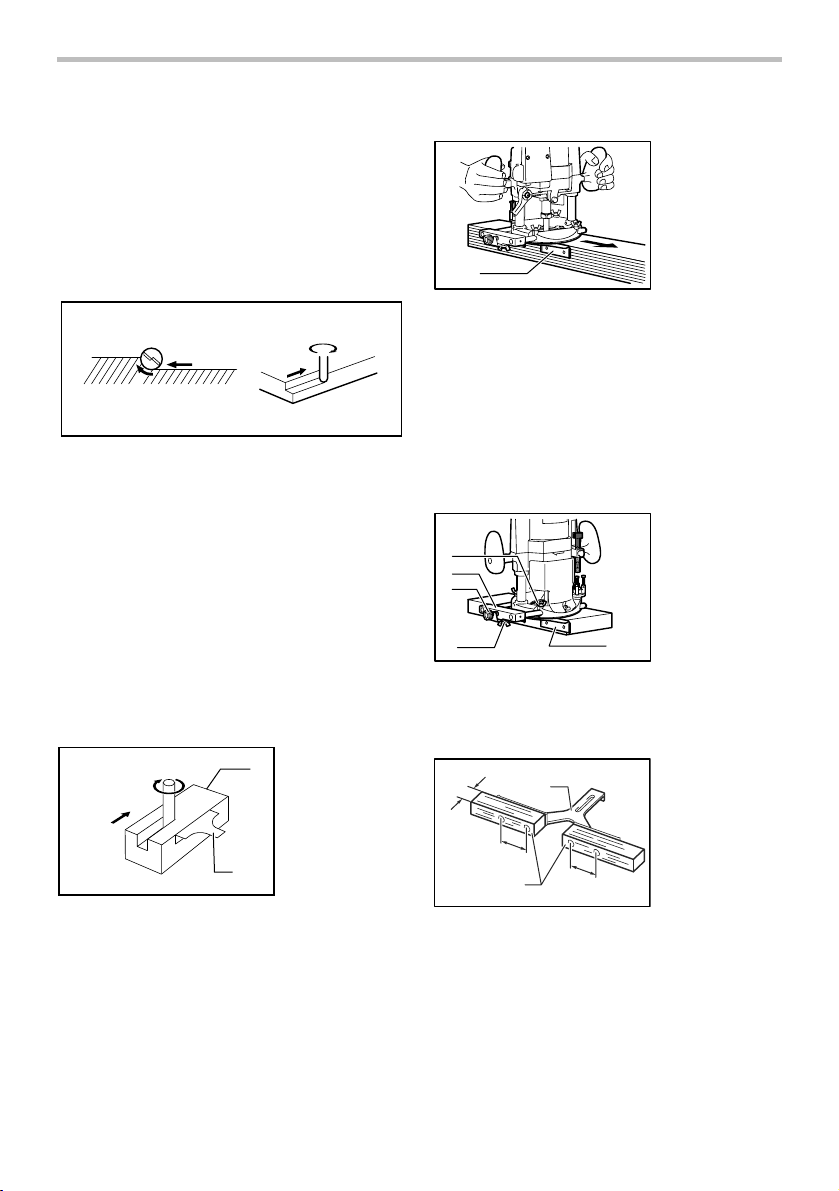

When doing edge cutting, the workpiece surface should
be on the left side of the bit in the feed direction.
12
3
44
2
001984
NOTE:
• Moving the tool forward too fast may cause a poor
quality of cut, or damage to the bit or motor.
Moving the tool forward too slowly may burn and
mar the cut. The proper feed rate will depend on
the bit size, the kind of workpiece and depth of cut.
Before beginning the cut on the actual workpiece, it
is advisable to make a sample cut on a piece of
scrap lumber. This will show exactly how the cut
will look as well as enable you to check
dimensions.
1
23
4
001985
NOTE:
• When using the straight guide or the trimmer guide,
be sure to install it on the right side in the feed
direction. This will help to keep it flush with the side
of the workpiece.
Straight guide
1
004929
The straight guide is effectively used for straight cuts
when chamfering or grooving.
Install the straight guide on the guide holder with the
wing bolt (B). Insert the guide holder into the holes in the
tool base and tighten the wing bolt (A). To adjust the
distance between the bit and the straight guide, loosen
the wing bolt (B) and turn the fine adjusting screw (1.5
mm or about 1/16" per turn). At the desired distance,
tighten the wing bolt (B) to secure the straight guide in
place.
1
2
3
45
004930
Wider straight guide of desired dimensions may be
made by using the convenient holes in the guide to bolt
on extra pieces of wood.
1
2
3
55 mm
( 2-3/16” )
55 mm
( 2-3/16” )
003684
When using a large diameter bit, attach pieces of wood
to the straight guide which have a thickness of more
than 15 mm (5/8") to prevent the bit from striking the
straight guide.
When cutting, move the tool with the straight guide flush
with the side of the workpiece.
1. More than
15mm (5/8")
2. Straight guide
3. Wood
1. Wing bolt (A)
2. Guide holder
3. Fine adjusting
screw
4. Wing bolt (B)
5. Straight guide
1. Straight guide
1. Feed direction
2. Bit revolving
direction
3. Workpiece
4. Straight guide
1. Workpiece
2. Bit revolving direction
3. View from the top of the tool
4. Feed direction

7

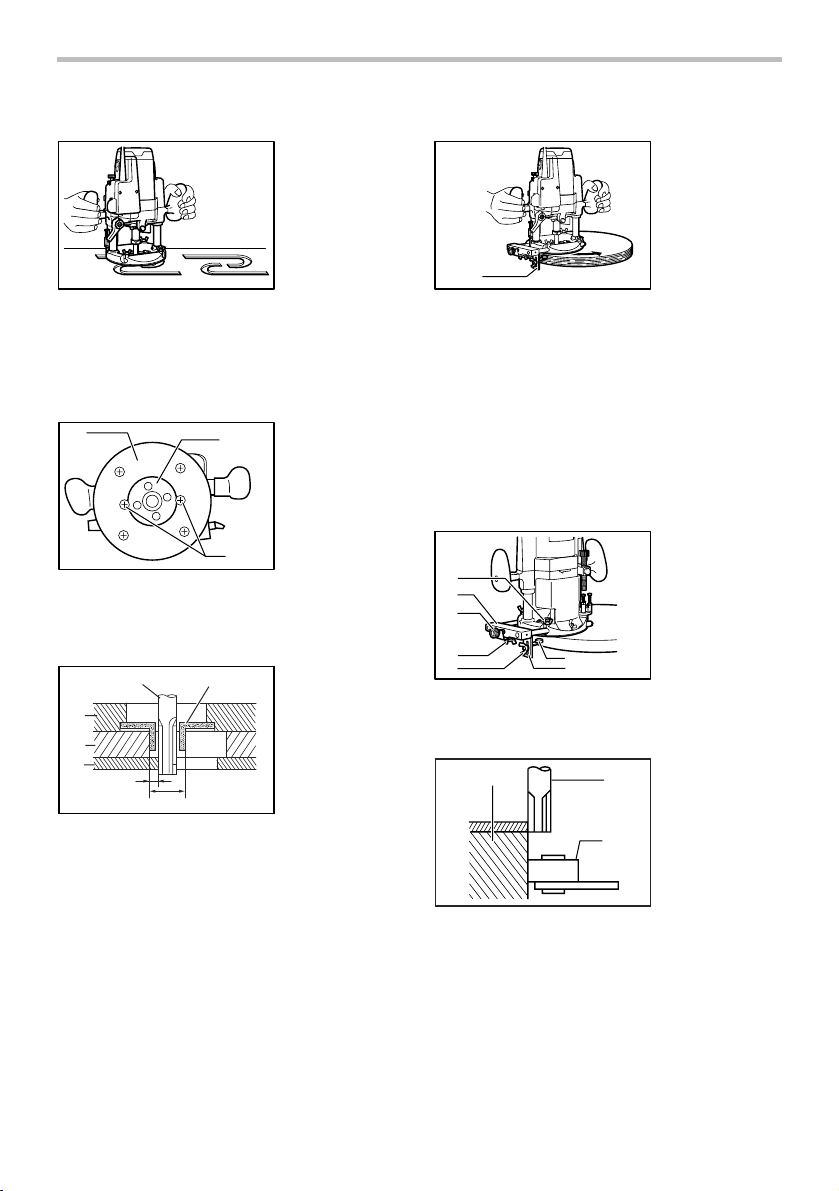

Templet guide (optional accessory)
004932
The templet guide provides a sleeve through which the
bit passes, allowing use of the tool with templet patterns.
To install the templet guide, loosen the screws on the
tool base, insert the templet guide and then tighten the
screws.
1
2
3
003692
Secure the templet to the workpiece. Place the tool on
the templet and move the tool with the templet guide
sliding along the side of the templet.
1
2
3
45
6
7
003695

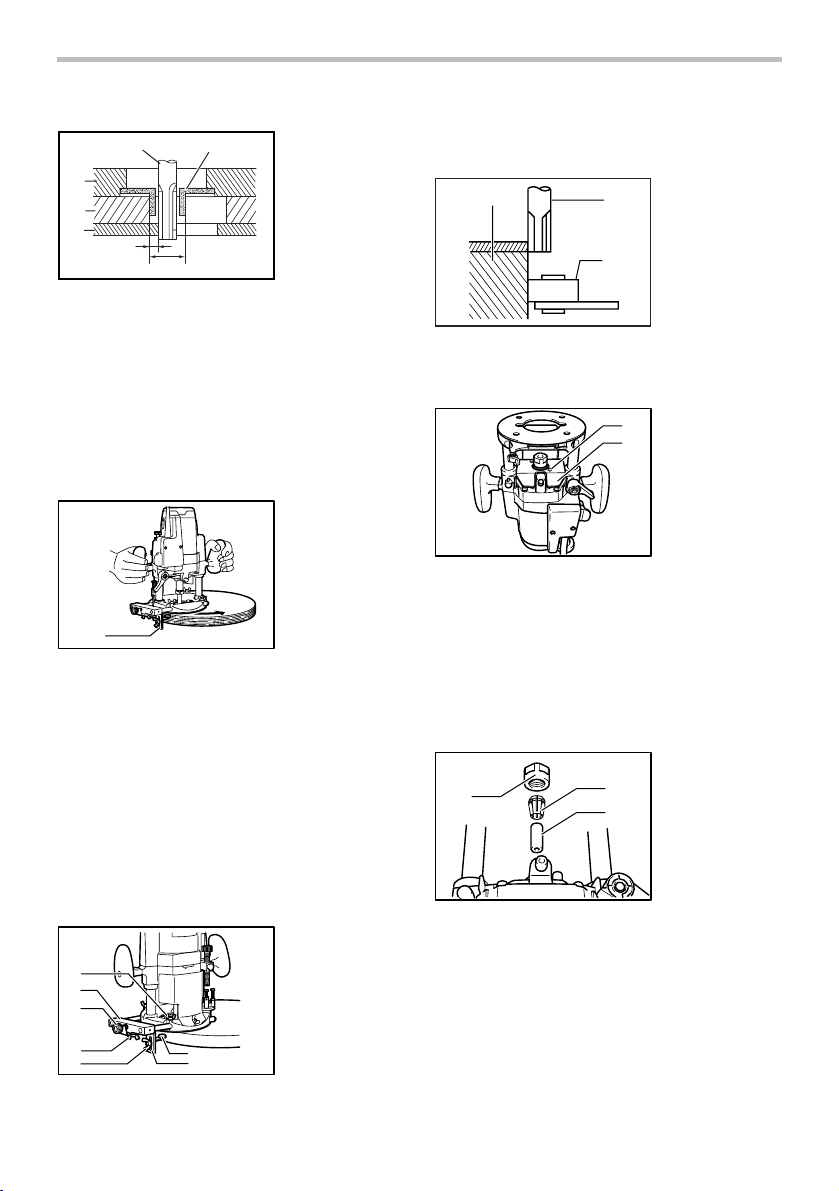

NOTE:
• The workpiece will be cut a slightly different size
from the templet. Allow for the distance (X)
between the bit and the outside of the templet
guide. The distance (X) can be calculated by using
the following equation:
Distance (X) = (outside diameter of the templet
guide - bit diameter) / 2
Trimmer guide
1
004935
Trimming, curved cuts in veneers for furniture and the
like can be done easily with the trimmer guide. The
guide roller rides the curve and assures a fine cut.
Install the trimmer guide on the guide holder with the
wing bolt (B). Insert the guide holder into the holes in the
tool base and tighten the wing bolt (A). To adjust the
distance between the bit and the trimmer guide, loosen
the wing bolt (B) and turn the fine adjusting screw (1.5
mm or 1/16" per turn). When adjusting the guide roller
up or down, loosen the wing bolt (C). After adjusting,
tighten all the wing bolts securely.
1
2
3
4
56
7
004936
When cutting, move the tool with the guide roller riding
the side of the workpiece.
31
2
003701
1. Bit
2. Guide roller
3. Workpiece
1. Wing bolt (A)
2. Guide holder
3. Fine adjusting
screw
4. Wing bolt (B)
5. Wing bolt (C)
6. Guide roller
7. Trimmer guide
1. Trimmer guide
1. Bit
2. Base
3. Templet
4. Workpiece
5. Distance (X)
6. Outside
diameter of the
templet guide
7. Templet guide
1. Templet guide
2. Screw
3. Base plate

8

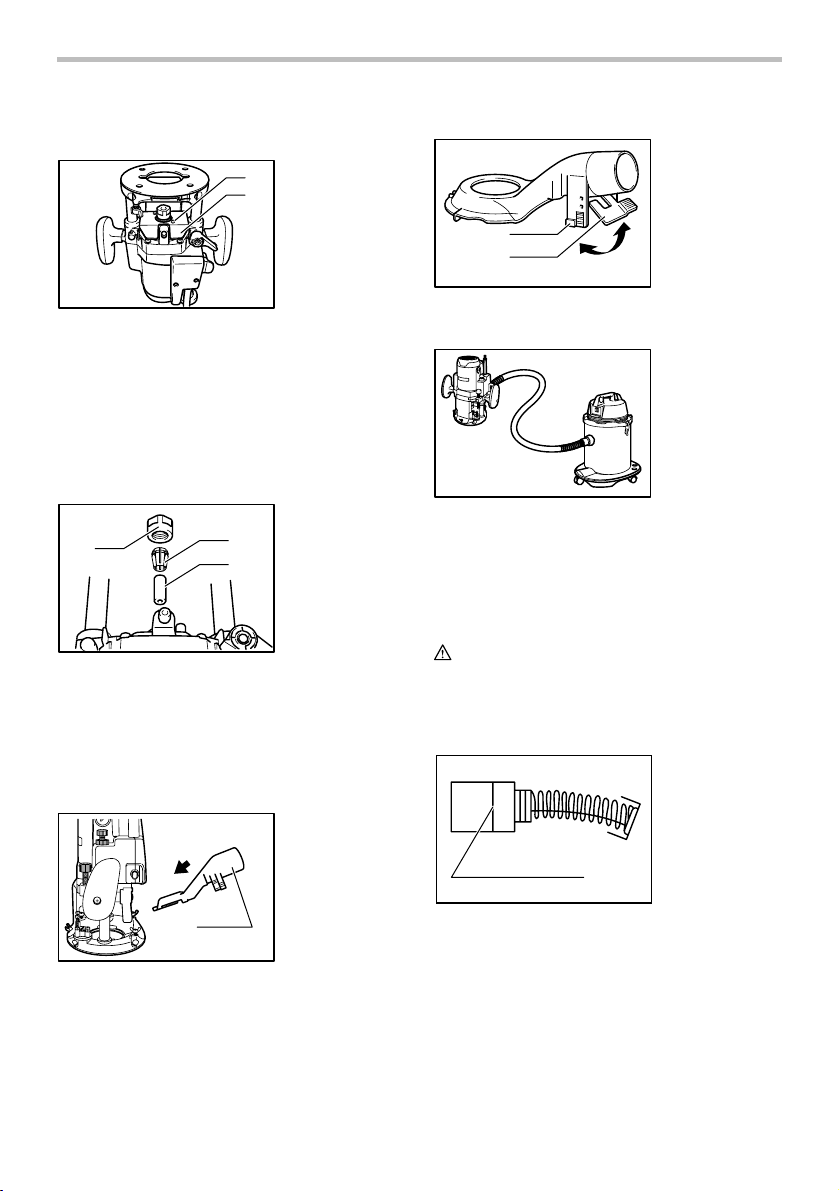

Dust cover (For tool with the knob) (optional
accessory)
1
2
005113
To suit the tool when using in the inverted position with
Makita Router Stand.
This accessory prevents sawdust from being drawn
through the tool in the inverted position.
It is not recommended for use in the normal position.
However, we do recommend its use in the inverted
mode.
Spacer (For tool with the knob)
12
3
005114
When operating the tool in the inverted position with the
Makita Router Stand, use the spacer.
The spacer prevents the router bit from dropping in to
the chuck when replacing the bit.
Install the spacer as shown in the figure.

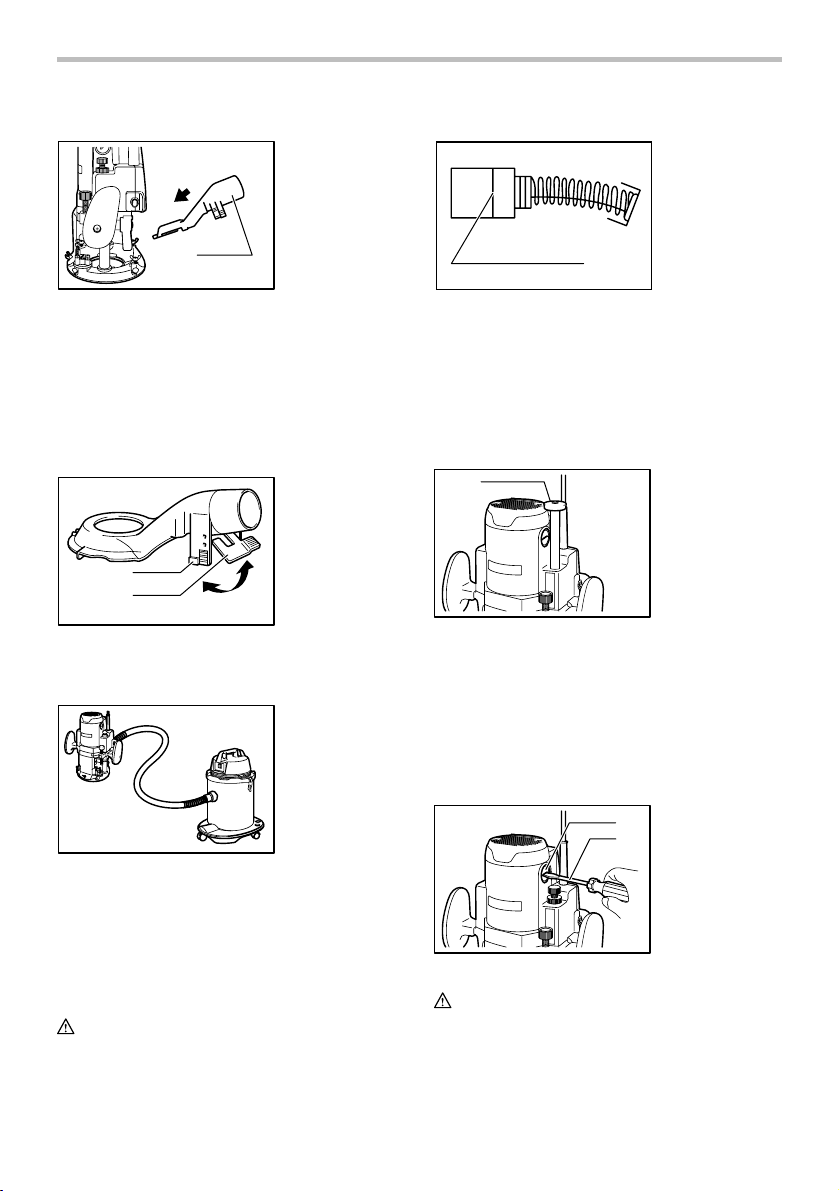

Dust extraction (Accessory)
1
004939
Use the vacuum head for dust extraction. To Install the
vacuum head, raise the lock lever on it. Place the
vacuum head on the tool base so that its top will be
caught in the hook on the tool base. Insert the supports
on the vacuum head into the hooks on the front of the
tool base.
Push down the lock lever onto the tool base.
1
2
004940
Then connect a vacuum cleaner to the vacuum head.
004941
To remove the vacuum head, raise the lock lever. Pull
the vacuum head out of the tool base while holding the
supports between thumb and finger.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
1. Limit mark
1. Support
2. Lock lever
1. Vacuum head
1. Collet nut
2. Collet cone
3. Spacer
1. Pan head screw
2. Dust cover

9
For tool with the knob
1
005111
Release the lock lever and remove the knob by turning it
counterclockwise. The compression spring will come out
of the knob, so be careful not to lose the compression
spring.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
1
2
004942
CAUTION:
• Be sure to re-install the knob after inserting new
carbon brush.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Brush holder
cap
2. Screwdriver
1. Knob

10
FRANÇAIS
SPÉCIFICATIONS
Modèle MRP100
Capacité du mandrin à bague 12 mm (1/2")
Capacité d'insertion 0 - 60 mm (0 - 2-3/8")
Vitesse à vide (T/MIN) 22,000/min
Hauteur hors tout 300 mm (11-3/4")
Poids net 5.5 Kg (12.1 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays.
USA002-2
Règles de sécurité générales
(POUR TOUS LES OUTILS)
MISE EN GARDE ! Assurez-vous d'avoir lu et
compris toutes les instructions. Il y a risque de choc
électrique, d'incendie et/ou de blessure grave si les
instructions ci-dessous ne sont pas respectées.
CONSERVEZ CE MODE
D'EMPLOI.
Zone de travail
1. Maintenez votre aire de travail propre et bien
éclairée. Les établis encombrés et les aires de
travail sombres ouvrent la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. Ils pourraient vous distraire et
vous faire perdre la maîtrise de l'outil.
Sécurité en matière d'électricité
4. Les outils à double isolation sont équipés
d'une fiche polarisée (une des lames est plus
large que l'autre), qui ne peut se brancher que
d'une seule façon dans une prise polarisée. Si
la fiche n'entre pas parfaitement dans la prise,
inversez sa position ; si elle n'entre toujours
pas bien, demandez à un électricien qualifié
d'installer une prise de courant polarisée. Ne
modifiez pas la fiche de l'outil. La double
isolation élimine le besoin d'un cordon
d'alimentation à trois fils avec mise à la terre ainsi
que d'une prise de courant mise à la terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est
en contact avec la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez
pas l'outil par son cordon et ne débranchez
pas la fiche en tirant sur le cordon. Gardez le
cordon à l'écart de la chaleur, de l'huile, des
bords tranchants et des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagé augmente
le risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, employez un prolongateur pour
l'extérieur marqué "W-A" ou "W". Ces cordons
sont faits pour être utilisés à l'extérieur et
réduisent le risque de choc électrique.
Sécurité personnelle
9. Restez alerte, attentif à vos gestes, et faites
preuve de bon sens lorsque vous utilisez un
outil électrique. Évitez d'utiliser l'outil lorsque
vous êtes fatigué ou sous l'influence de
drogues, d'alcool ou de médicaments. Tout
moment d'inattention pendant l'utilisation d'un
outil électrique comporte un risque de blessure
grave.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N'approchez jamais les
cheveux, les vêtements ou les gants des
pièces en mouvement. Des vêtements flottants,
des bijoux ou des cheveux longs risquent d'être
happés par des pièces en mouvement.
11. Méfiez-vous d'un démarrage accidentel. Avant
de brancher l'outil, assurez-vous que son
interrupteur est en position d'arrêt. En
transportant l'outil avec le doigt sur l'interrupteur
ou en branchant un outil dont l'interrupteur est en

11
position de marche, vous ouvrez toute grande la
porte aux accidents.
12. Enlevez les clés de réglage ou de serrage
avant de démarrer l'outil. Une clé laissée dans
une pièce tournante de l'outil peut provoquer des
blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilité vous permet de mieux
réagir à une situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours un protecteur pour la vue. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécurité antidérapantes, un casque
protecteur et/ou une protection d'oreille. Les
lunettes ordinaires et les lunettes de soleil NE
constituent PAS un protecteur pour la vue.
Utilisation et entretien des outils
15. Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate. Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilité insuffisante
et peut entraîner une perte de maîtrise de l'outil.
16. Ne forcez pas l'outil. Utilisez un outil qui
convient au travail à effectuer. Si vous utilisez le
bon outil et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sûre.
17. N'utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l'outil avant d'effectuer
un réglage, de changer d'accessoire ou de
ranger l'outil. De telles mesures préventives de
sécurité réduisent le risque de démarrage
accidentel de l'outil.
19. Une fois l'utilisation de l'outil terminée,
rangez-le hors de portée des enfants et
personnes qui en ignorent le fonctionnement.
Les outils représentent un danger entre les mains
de personnes qui n'en connaissent pas le mode
d'utilisation.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus,
dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
21. Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil n'a subi aucun
dommage affectant son bon fonctionnement.
Le cas échéant, faites réparer l'outil avant de
l'utiliser. De nombreux accidents sont causés par
des outils mal entretenus.
22. N'utilisez que des accessoires que le fabricant
recommande pour votre modèle d'outil.
Certains accessoires peuvent convenir à un outil,
mais être dangereux avec un autre.
SERVICE
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. La réparation
ou l'entretien effectué par du personnel non
qualifié risque d'entraîner des blessures.
24. Pour la réparation d'un outil, des pièces
identiques aux pièces d'origine doivent être
utilisées. Suivez les directives données à la
section ≪ENTRETIEN≫de ce manuel. L'emploi
de pièces non autorisées ou le non-respect des
instructions d'entretien peut créer un risque de
choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT.
Assurez-vous que le cordon prolongateur est en bon
état. Lors de l'utilisation d'un cordon prolongateur,
utilisez sans faute un cordon assez gros pour
conduire le courant que l'outil nécessite. Un cordon
trop petit provoquera une baisse de tension de
secteur, résultant en une perte de puissance et une
surchauffe. Le Tableau 1 indique la dimension
appropriée de cordon selon sa longueur et selon
l'intensité nominale indiquée sur la plaque
signalétique. En cas de doute sur un cordon donné,
utilisez le cordon suivant (plus gros). Plus le numéro
de gabarit indiqué est petit, plus le cordon est gros.
Tableau 1. Gabarit minimum du cordon
Intensiténominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Non recommandé
000173

12
USB013-3
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, au point de négliger le respect
rigoureux des consignes de sécurité qui
accompagnent la défonceuse. L’utilisation de cet
outil de façon non sécuritaire ou incorrecte
comporte un risque de blessure grave.
1. Tenez l'outil par ses surfaces de prise isolées
pendant toute opération où l'outil de coupe
pourrait venir en contact avec un câblage
dissimulé ou avec son propre cordon. En cas
de contact avec un conducteur sous tension, les
pièces métalliques à découvert de l'outil
transmettraient un choc électrique à l'utilisateur.
2. Portez une protection d'oreille lors des travaux
de longue durée.
3. Maniez les fraises avec soin.
4. Vérifiez bien l'absence de fissures ou de
dommages sur la fraise avant l'utilisation.
Remplacez immédiatement toute fraise
fissurée ou endommagée.
5. Évitez les clous. Avant de travailler votre pièce,
inspectez-la et retirez-en tous les clous.
6. Tenez l'outil fermement à deux mains.
7. Gardez les mains éloignées des pièces en
rotation.
8. Assurez-vous que la lame ne touche pas la
pièce à travailler avant que le contact ne soit
mis.
9. Avant de commencer à travailler, laissez
tourner l'outil à vide un instant ; assurez-vous
qu'il n'y a ni vibration ni ballottement, ce qui
indiquerait une fraise mal fixée.
10. Vérifiez toujours le sens de rotation de la
fraise et le sens de déplacement de l'outil.
11. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
12. Avant de retirer l'outil de la pièce, coupez
toujours le contact et attendez que la fraise
soit complètement arrêtée.
13. Ne touchez pas la fraise immédiatement après
son arrêt ; elle peut être extrêmement chaude
et pourrait vous brûler.
14. Faites toujours courir le cordon d'alimentation
à l'écart de l'outil, vers l'arrière.
15. Veillez à maintenir la base de l'outil à l'écart
des produits tels que du diluant, de l'essence
ou de l'huile. Ils peuvent causer des fissures
sur la base de l'outil.
16. Attirez l'attention sur la nécessité d'utiliser
des couteaux ayant le diamètre de queue
adéquat et adaptées à la vitesse de l'outil.
17. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.

13
Réglage de la profondeur de coupe
1
2
3
4
5
6
004925
Placez l'outil sur une surface plane. Relâchez le levier
de verrouillage et abaissez le bâti de l'outil jusqu'à ce
que la fraise entre légèrement en contact avec la
surface plane. Appuyez sur le levier de verrouillage pour
verrouiller le bâti de l'outil. Tout en appuyant sur le
bouton d'alimentation rapide, déplacez la tige d'arrêt
vers le haut ou le bas jusqu'à ce que vous obteniez la
profondeur de coupe désirée. Il est possible de régler la
profondeur avec précision en tournant la tige d'arrêt (1,5
mm (1/16 po) par tour).
ATTENTION:
• La profondeur de coupe ne doit pas être
supérieure à 20 mm (13/16 po) par passe lors du
rainurage. Pour le rainurage très profond, faites
deux ou trois passes en augmentant
progressivement la profondeur de la fraise à
chaque passe.
Écrou de nylon
Pour outil sans bouton
Vous pouvez régler la limite supérieure du bâti de l'outil
en tournant l'écrou de nylon. N'abaissez pas trop l'écrou
de nylon. La fraise dépasserait alors dangereusement.
Pour outil doté d'un bouton
1
005111
Vous pouvez régler la limite supérieure du bâti de l'outil
en tournant le bouton. Si le bout de la fraise se trouve
trop en retrait par rapport à la surface de la plaque de
base, tournez le bouton pour abaisser la limite
supérieure. N'abaissez pas trop le bouton. La fraise
dépasserait alors dangereusement.
ATTENTION:
• Comme une taille trop profonde risquerait de
surcharger le moteur et de rendre difficile la
maîtrise de l'outil, la profondeur de taille ne doit
pas excéder 20 mm (13/16 po) par passe lors du
rainurage. Si vous désirez rainurer sur une
profondeur supérieure à 20 mm (13/16 po),
effectuez plusieurs passes en augmentant
progressivement la profondeur de la fraise à
chaque passe.
• N'abaissez pas trop le bouton. La fraise
dépasserait alors dangereusement.
Butée
1
2
34
5
004926
La butée rotative étant dotée de trois boulons de réglage
hexagonaux, vous pouvez facilement obtenir trois
profondeurs de coupe différentes sans avoir à réajuster
la tige d'arrêt. Pour ajuster les boulons hexagonaux,
desserrez les écrous hexagonaux sur ces derniers puis
tournez les boulons. Après avoir obtenu la position
désirée, serrez les écrous hexagonaux pour fixer les
boulons hexagonaux.
Interrupteur
1
004927
ATTENTION:
• Avant de brancher l'outil, vérifiez toujours que
l'outil est hors tension.
• Pour rendre le travail de l'utilisateur plus
confortable lors d'une utilisation prolongée,
l'interrupteur peut être verrouillé en position de
marche. Soyez prudent lorsque vous verrouillez
l'outil en position de marche, et maintenez une
poigne solide sur l'outil.
1. Levier
d'interrupteur
1. Tige d'arrêt
2. Déflecteur à
copeaux
3. Butoir
4. Boulon
hexagonal de
réglage
5. Écrou hexagonal
1. Bouton
1. Écrou de nylon
2. Tige d'arrêt
3. Bouton
d'alimentation
rapide
4. Boulon
hexagonal de
réglage
5. Butoir
6. Levier de
verrouilla
g
e

14
• Assurez-vous que le blocage de l'arbre est relâché
avant de mettre le contact.
Pour mettre l'outil en marche, déplacez le levier de
l'interrupteur sur la position I. Pour arrêter l'outil,
déplacez le levier de l'interrupteur sur la position O.
ATTENTION:
• Tenez l'outil fermement lorsque vous arrêtez l'outil,
pour ne pas en perdre la maîtrise sous l'effet de la
réaction.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation et retrait du foret
1
2
3
004928
ATTENTION:
• Installez la fraise solidement. Utilisez toujours
exclusivement la clé fournie avec l'outil. Une fraise
trop ou pas assez serrée peut représenter un
danger.
• Ne serrez pas l'écrou de mandrin sans y avoir
inséré une fraise, et n'installez pas de fraise à
arbre de petit diamètre sans utiliser un manchon à
mandrin. Dans un cas comme dans l'autre, vous
risqueriez de casser le cône de mandrin.
Insérez la fraise à fond dans le cône de mandrin.
Appuyez sur le blocage de l'arbre pour que l'arbre ne
bouge pas, et utilisez la clé pour serrer fermement
l'écrou du mandrin. Lorsque vous utilisez une fraise de
défonceuse dont l'arbre est de faible diamètre, insérez
d'abord le cône de mandrin adéquat puis installez la
fraise en procédant comme décrit ci-dessus.
Pour retirer la fraise, suivez la procédure d'installation
dans l'ordre inverse.
UTILISATION
1
005112
ATTENTION:
• Avant de commencer l'utilisation, vous devez vous
assurer que le bâti de l'outil s'élève
automatiquement jusqu'à la limite supérieure et
que la fraise ne dépasse pas de la base de l'outil
lorsque le levier de verrouillage est desserré.
• Avant l'utilisation, vous devez vous assurer que le
déflecteur à copeaux est correctement installé.
Placez la base de l'outil sur la pièce à couper sans que
la fraise ne touche quoi que ce soit. Mettez ensuite l'outil
sous tension et attendez que la fraise ait atteint sa pleine
vitesse. Abaissez le bâti et faites avancer l'outil sur la
pièce, en maintenant la base de l'outil bien en contact
avec la pièce et en progressant doucement jusqu'à ce
que la coupe soit terminée.
Quand vous faites une coupe sur rebord, la surface de la
pièce doit être du côté gauche de la fraise dans le sens
de progression de l'outil.
12
3
44
2
001984
NOTE:
• Si vous déplacez votre outil trop vite vers l'avant,
vous risquez d'obtenir une coupe de qualité
médiocre et d'endommager la fraise ou le moteur.
Si vous allez trop lentement, vous risquez de brûler
la pièce et de gâcher la coupe. La vitesse de
progression adéquate dépend du calibre de la
fraise, de la nature de la pièce et de la profondeur
de coupe. Avant de commencer votre coupe sur la
pièce, nous vous conseillons de faire un essai sur
1. Pièce
2. Sens de rotation du foret
3. Vu à partir du haut de l'outil
4. Sens d'alimentation
1. Déflecteur à
copeaux
1. Verrouillage de
l'arbre
2. Clé
3. Embout

15
un morceau de chute de bois. Cela vous montrera
exactement l'allure qu'aura votre coupe et vous
permettra de vérifier les dimensions.
1
23
4
001985
NOTE:
• Lorsque vous utilisez le guide de coupe rectiligne
ou le guide d'affleurage, vous devez l'installer du
côté droit dans le sens de progression de l'outil. Il
sera ainsi plus facile de le garder bien en contact
avec le côté de la pièce.
Guide de coupe rectiligne
1
004929
Le guide de coupe rectiligne est efficace pour obtenir
des coupes droites quand vous chanfreinez ou rainez.
Installez le guide de coupe rectiligne sur le porte-guide
avec le boulon à oreilles (B). Installez le porte-guide
dans les orifices de la base de l'outil et serrez le boulon
à oreilles (A). Pour ajuster la distance entre la fraise et le
guide de coupe rectiligne, desserrez le boulon à oreilles
(B) et tournez la vis de réglage fin (1,5 mm ou environ
1/16 po par tour). À la distance désirée, serrez le boulon
à oreilles (B) pour fixer le guide de coupe rectiligne en
position.
1
2
3
45
004930
Vous pouvez agrandir le guide de coupe rectiligne
jusqu'à la dimension désirée en utilisant les orifices
prévus sur le guide pour boulonner d'autres pièces de
bois.
1
2
3
55 mm
( 2-3/16” )
55 mm
( 2-3/16” )
003684
Pour utiliser une fraise dont l'arbre est de fort diamètre,
fixez sur le guide de coupe rectiligne des pièces de bois
d'une épaisseur supérieure à 15 mm (5/8 po) pour éviter
que la fraise ne frappe contre le guide de coupe
rectiligne.
Quand vous coupez, déplacez l'outil en maintenant le
guide en appui avec le côté de la pièce à travailler.
Guide de gabarit (accessoire en option)
004932
Le guide de gabarit présente un manchon à travers
lequel passe la fraise, permettant d'utiliser l'outil pour la
reproduction exacte d'un modèle donné.
Pour installer le guide de gabarit, desserrez les vis à tête
plate de la base, insérez le guide, puis resserrez les vis.
1
2
3
003692
Fixez le gabarit sur la pièce. Placez l'outil sur le gabarit
et déplacez-le en faisant glisser le guide de gabarit le
long du côté du gabarit.
1.
Guide de gabarit
2. Vis
3. Plaque de base
1. Plus de 15 mm
(5/8 po)
2. Guide de coupe
rectiligne
3. Bois
1.
Boulon à oreilles (A)
2. Porte-guide
3.
Vis de réglage fin
4. Boulon à oreilles (B)
5. Guide de coupe
rectiligne
1. Guide de coupe
rectiligne
1. Sens
d'alimentation
2. Sens de rotation
du foret
3. Pièce
4. Guide de coupe
rectiligne

16
1
2
3
45
6
7
003695
NOTE:
• La pièce sera coupée avec une taille légèrement
différente du gabarit. Permet d'établir la distance
(X) entre la fraise et l'extérieur du guide de gabarit.
L'équation suivante permet de calculer la distance
(X) :
Distance (X) = (diamètre extérieur du guide de
gabarit - diamètre de la fraise) ÷ 2
Guide d'affleurage
1
004935
Le guide d'affleurage permet d'effectuer aisément
affleurage ou tailles courbes des bois de placage pour
mobilier, etc. Le galet du guide suit la courbure et assure
une coupe parfaite.
Installez le guide d'affleurage sur le porte-guide avec le
boulon à oreilles (B). Installez le porte-guide dans les
orifices de la base de l'outil et serrez le boulon à oreilles
(A). Pour régler la distance entre la fraise et le guide
d'affleurage, desserrez le boulon à oreilles (B) et tournez
la vis de réglage fin (1,5 mm ou 1/16 po par tour). Pour
régler le rouleau-guide vers le haut ou le bas, desserrez
le boulon à oreilles (C). Une fois le réglage terminé,
serrez fermement tous les boulons à oreilles.
1
2
3
4
56
7
004936
Quand vous coupez, déplacez l'outil avec le galet du
guide courant sur le côté de la pièce à travailler.
31
2
003701
Capuchon anti-poussière (pour outil doté d'un
bouton) (accessoire en option)
1
2
005113
Pour adapter l'outil lors de son utilisation en position
inversée avec le support de défonceuse Makita.
Cet accessoire permet d'éviter que la sciure de bois ne
pénètre dans l'outil en position inversée.
Son utilisation est déconseillée lors de l'utilisation de
l'outil en position normale. Il est toutefois recommandé
de l'utiliser en mode inversé.
Entretoise (pour outil doté d'un bouton)
12
3
005114
Utilisez l'entretoise lorsque vous utilisez l'outil en
position inversée avec le support de défonceuse Makita.
L'entretoise empêche la fraise de défonceuse de tomber
dans le mandrin lors changement de fraise.
Installez l'entretoise de la façon indiquée sur
l'illustration.
1. Ecrou à collet
2. Cône de la
bague de
mandrin
3. Entretoise
1. Vis Phillips
2. Capuchon
anti-poussière
1. Embout
2. Rouleau-guide
3. Pièce
1.
Boulon à oreilles (A)
2. Porte-guide
3.
Vis de réglage fin
4. Boulon à oreilles (B)
5. Boulon à oreilles (C)
6. Rouleau-guide
7. Guide
d'affleurage
1. Guide
d'affleurage
1. Embout
2. Base
3. Gabarit
4. Pièce
5. Distance (X)
6. Diamètre
extérieur du
guide de gabarit
7. Guide de
gabarit

17
Collecteur de poussière (accessoire)
1
004939
Utilisez la tête d'aspiration pour collecter la poussière.
Pour installer la tête d'aspiration, soulevez son levier de
verrouillage. Posez la tête d'aspiration sur la base de
l'outil de sorte que sa partie supérieure soit immobilisée
par le crochet de la base de l'outil. Insérez les supports
de la tête d'aspiration dans les crochets à l'avant de la
base de l'outil.
Abaissez le levier de verrouillage sur la base de l'outil.
1
2
004940
Raccordez ensuite un aspirateur Makita à la tête
d'aspiration.
004941
Pour retirer la tête d'aspiration, soulevez le levier de
verrouillage. Tout en tenant les supports entre le pouce
et l'index, tirez sur la tête d'aspiration pour la retirer de la
base de l'outil.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en état
de glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Pour outil doté d'un bouton
1
005111
Dégagez le levier de verrouillage et retirez le bouton en
le tournant dans le sens inverse des aiguilles d'une
montre. Le ressort de compression sortira de l'outil,
alors prenez garde de le perdre.
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
1
2
004942
ATTENTION:
• N'oubliez pas de remettre le bouton en place après
l'insertion du charbon neuf.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
1. Bouchon de
porte-charbon
2. Tournevis
1. Bouton
1. Trait de limite
d'usure
1. Support
2. Levier de
verrouillage
1. Tête d'aspiration

18
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

19
ESPAÑOL
ESPECIFICACIONES
Modelo MRP100
Especificaciones eléctricas en México 120V 15A 50/60Hz
Capacidad del ajustador del mandril 12 mm (1/2")
Capacidad de inserción 0 - 60 mm (0 - 2-3/8")
Revoluciones por minuto (r.p.m.) 22 000 r/min
Altura total 300 mm (11-3/4")
Peso neto 5,5 Kg (12,1 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.
USA002-2
Normas generales de seguridad
(Para todas las herramientas)
¡ADVERTENCIA! Lea y entienda todas las
instrucciones. El no seguir todas las instrucciones
listadas abajo, podrá resultar en una descarga eléctrica,
incendio y/o heridas personales graves.
GUARDE ESTAS
INSTRUCCIONES.
Área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y mesas de trabajo
desordenadas son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer
perder el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de
los bornes es más ancho que el otro.) Esta
clavija encajará en una toma de corriente
polarizada en un sentido solamente. Si la
clavija no encaja totalmente en la toma de
corriente, invierta la clavija. Si aún así no
encaja, póngase en contacto con un
electricista cualificado para que le instale una
toma de corriente polarizada. No modifique la
clavija de ninguna forma. El doble aislamiento
elimina la necesidad de disponer de un cable
de alimentación de tres hilos conectado a tierra y
de un sistema de suministro de corriente
conectado a tierra.
5. Evite tocar con el cuerpo superficies
conectadas a tierra tales como tubos,
radiadores, hornillos y refrigeradores. Si su
cuerpo está puesto a tierra existirá un mayor
riesgo de que se produzca una descarga
eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga
eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar, tirar o desconectar la
herramienta eléctrica. Mantenga el cable
alejado del calor, aceite, bordes cortantes o
partes en movimiento. Los cables dañados o
enredados aumentarán el riesgo de que se
produzca una descarga eléctrica.
8. Cuando opere una herramienta eléctrica al aire
libre, utilice un cable externo marcado "W-A" o
"W". Estos cables están clasificados para uso
externo y reducen el riesgo de sufrir una descarga
eléctrica.
Seguridad personal
9. Manténgase alerta, mire lo que está haciendo
y use el sentido común cuando esté utilizando
una herramienta. No utilice la herramienta si
está cansado, o si se encuentra bajo los
efectos de drogas, alcohol o medicamentos.
Un momento de distracción durante el manejo de
las herramientas puede ocasionarle graves
heridas.
10. Use la vestimenta adecuada. No use ropa floja
ni alhajas. Use el cabello recogido. Mantenga
el cabello, la ropa y los guantes alejados de
las partes móviles. La ropa, las alhajas o el
cabello largo pueden quedar atrapados en dichas

20
partes móviles.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté en la posición apagada
antes de conectar la herramienta. El transportar
herramientas eléctricas con el dedo en el
interruptor o el enchufar herramientas eléctricas
que tengan el interruptor en posición encendida
invita a accidentes.
12. Retire las llaves de ajuste y de apriete antes de
encender la herramienta. Una llave de ajuste o
llave de apriete que sea dejada puesta en una
parte giratoria de la herramienta podrá resultar en
heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los
pies sobre suelo firme y el equilibrio permiten un
mejor control de la herramienta en situaciones
inesperadas.
14. Utilice equipos de seguridad. Utilice siempre
protección ocular. Deben utilizarse máscaras
para protegerse del polvo, calzado de seguridad
antideslizante, casco rígido o protección auditiva
para condiciones apropiadas. Los anteojos
comunes o para el sol NO son gafas de
seguridad.
Uso y cuidado de la herramienta
15. Utilice tornillos de ajuste u otra manera
práctica de asegurar y sostener la pieza sobre
una plataforma estable. Sostener la pieza con la
mano o contra su cuerpo es un método inestable
y puede hacer que pierda el control.
16. No force la herramienta. Utilice la herramienta
correcta para su aplicación. La herramienta
adecuada hará un trabajo mejor y más seguro a
la velocidad para la que ha sido fabricada.
17. No utilice la herramienta si ésta no se
enciende o apaga accionando el interruptor.
Una herramienta que no se puede controlar
mediante el interruptor es peligrosa y debe ser
reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales medidas de
seguridad preventiva reducirán el riesgo de que la
herramienta pueda ser puesta en marcha por
descuido.
19. Guarde las herramientas que no se utilicen
lejos del alcance de los niños o de personas
que no estén capacitadas para manejarlas. Las
herramientas son peligrosas si están en manos
de usuarios inexpertos.
20. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, rotura de
partes, y cualquier otra condición que pueda
afectar al funcionamiento de las herramientas
eléctricas. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
21. Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte con buen
mantenimiento y con los bordes de corte afilados
son menos propensas a estancarse y más fáciles
de controlar.
22. Utilice solamente accesorios que estén
recomendados por el fabricante para su
modelo. Los accesorios que puedan ser
apropiados para una herramienta, podrán resultar
peligrosos cuando se utilicen con otra
herramienta.
Servicio técnico
23. La reparación de la herramienta debe ser
realizada sólo por personal de reparaciones
calificado. La reparación o el mantenimiento
realizados por personal no calificado pueden
significar el riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto
originales. Siga las instrucciones de la
sección de Mantenimiento de este manual. La
utilización de piezas no autorizadas o el no seguir
las instrucciones de mantenimiento podrá crear
un riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará
una caída en la tensión de línea que resultará en una
pérdida de potencia y sobrecalentamiento. La Tabla
1 muestra el tamaño correcto a utilizar dependiendo
de la longitud del cable y el amperaje nominal
indicado en la placa de características. Si no está
seguro, utilice el siguiente calibre más potente.
Cuanto menor sea el número de calibre, más potente
será el cable.
