Makita TW141DSME User manual

TW141D
EN Cordless Impact Wrench INSTRUCTION MANUAL 4
SL Akumulatorski udarni vijačnik NAVODILA ZA UPORABO 10
SQ Çelës goditës me bateri MANUALI I PËRDORIMIT 16
BG Акумулаторен ударен
гайковерт РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ 22
HR Akumulatorski udarni zavrtač PRIRUČNIK S UPUTAMA 29
МК Безжичен ударен одвртувач УПАТСТВО ЗА УПОТРЕБА 35
SR Бежични ударни кључ УПУТСТВО ЗА УПОТРЕБУ 42
RO Maşină de înşurubat cu
impact cu acumulator MANUAL DE INSTRUCŢIUNI 49
UK Бездротовий ударний
гайковерт ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 56
RU Аккумуляторный ударный
гайковерт РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 63

2
1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
AB
Fig.5
1
2
3
Fig.6
2
3
1
Fig.7
1
4
2
3
Fig.8

3
3
2
1
Fig.9
1
Fig.10
Fig.11

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: TW141D
Fastening capacities Standard bolt M8 - M16
High tensile bolt M6 - M12
Square drive 12.7 mm
No load speed 0 - 2,600 min-1
Impacts per minute 0 - 3,200 min-1
Overall length 168 mm
Rated voltage D.C. 10.8 V - 12 V max
Net weight 1.1 - 1.2 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydi󰀨erfromcountrytocountry.
• Theweightmaydi󰀨erdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Batterycartridge BL1016 / BL1021B / BL1041B
Charger DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for fastening bolts and nuts.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to EN62841-2-2:
Soundpressurelevel(LpA):93dB(A)
Soundpowerlevel(LWA):104dB(A)
Uncertainty(K):3dB(A)
NOTE:Thedeclarednoiseemissionvalue(s)has
been measured in accordance with a standard test
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclarednoiseemissionvalue(s)
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can di󰀨er from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
o󰀨 and when it is running idle in addition to the
trigger time).
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
mined according to EN62841-2-2:
Work mode: impact tightening of fasteners of the maxi-
mumcapacityofthetool
Vibrationemission(ah):7.5m/s2
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationtotalvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.

5ENGLISH
WARNING: The vibration emission during
actual use of the power tool can di󰀨er from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
o󰀨 and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless)powertool.
Cordless impact wrench safety
warnings
1. Hold the power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Wear ear protectors.
3. Check the impact socket carefully for wear,
cracks or damage before installation.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Do not touch the impact socket, bolt, nut or the
workpiece immediately after operation.They
maybeextremelyhotandcouldburnyourskin.
7. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
8. The proper fastening torque may di󰀨er
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
9. Make sure there are no electrical cables, water
pipes, gas pipes etc. that could cause a hazard
if damaged by use of the tool.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product.
MISUSE or failure to follow the safety rules stated
in this instruction manual may cause serious
personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper with the battery
cartridge.Itmayresultinare,excessiveheat,
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge.Suchconductmayresultina
re,excessiveheat,orexplosion.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormasko󰀨opencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.

6ENGLISH
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge.Itmaycauseheating,catchingre,
burstandmalfunctionofthetoolorbatterycar-
tridge,resultinginburnsorpersonalinjury.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines.Itmayresultinamalfunctionor
breakdownofthetoolorbatterycartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery cartridge
CAUTION: Always switch o󰀨 the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipo󰀨yourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.

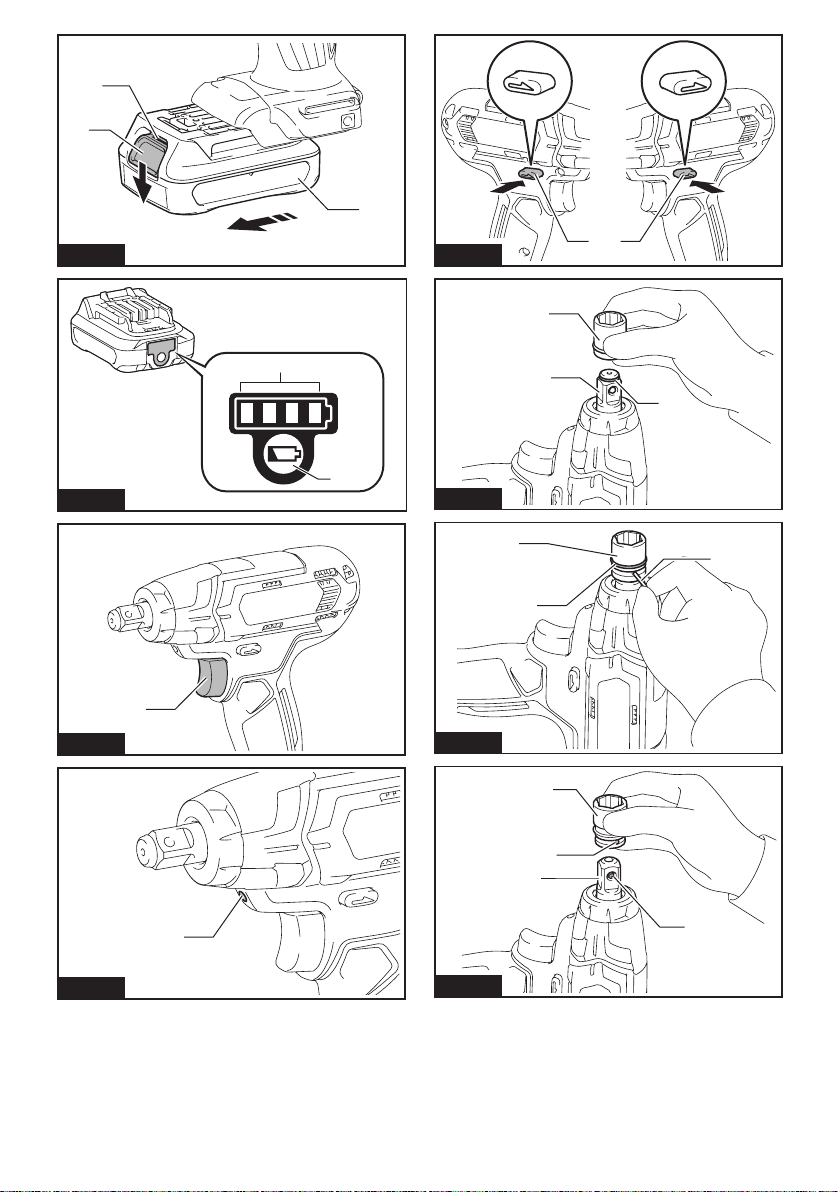

►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoras
showninthegure,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.

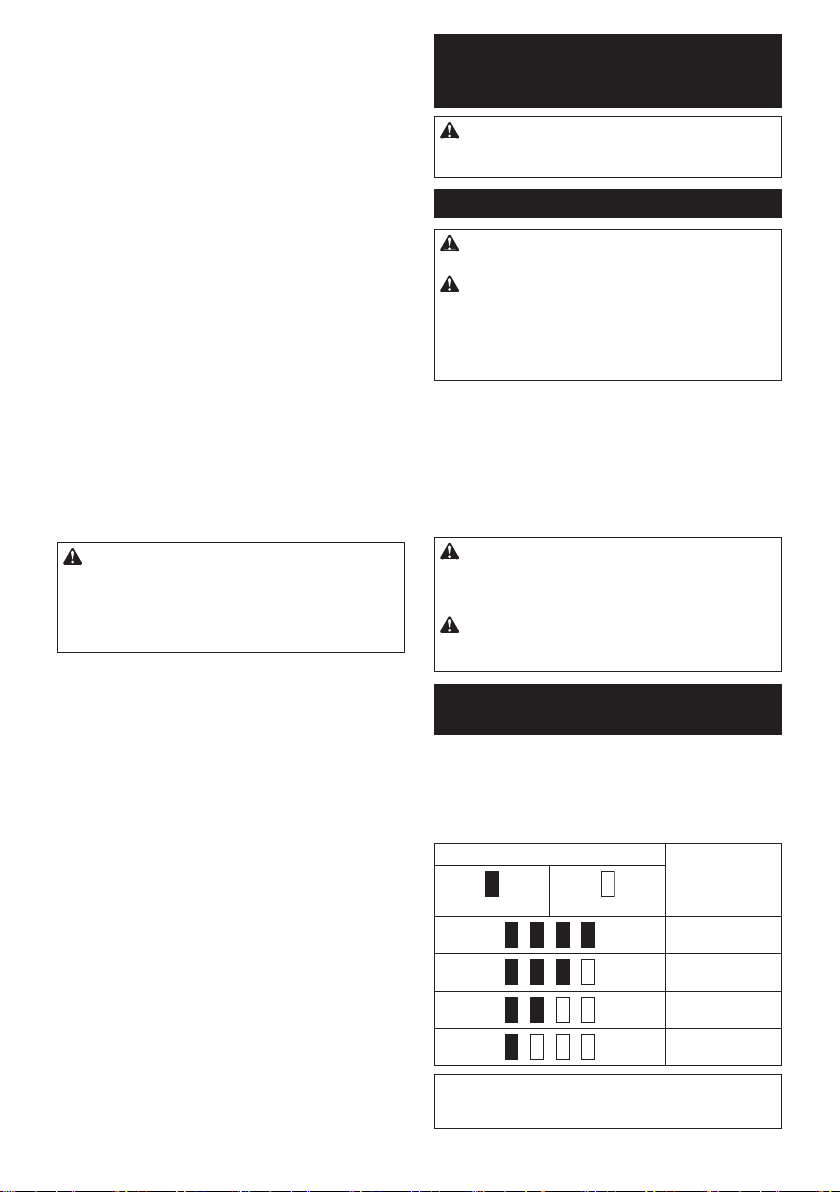

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2. Check button
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted O󰀨
75%to100%
50%to75%
25%to50%
0%to25%
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydi󰀨erslightly
fromtheactualcapacity.

7ENGLISH
Battery protection system
Thetoolisequippedwithabatteryprotectionsystem.Thissystem
automaticallycutso󰀨powertothemotortoextendbatterylife.
Thetoolwillautomaticallystopduringoperationifthetooland/
orbatteryareplacedunderoneofthefollowingconditions:
Overloaded:
The tool is operated in a manner that causes it to draw
anabnormallyhighcurrent.
Inthissituation,turnthetoolo󰀨andstoptheapplicationthatcaused
the tool to become overloaded. Then turn the tool on to restart.
Ifthetooldoesnotstart,thebatteryisoverheated.Inthis
situation,letthebatterycoolbeforeturningthetoolonagain.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
willnotoperate.Ifyouturnthetoolon,themotordoes
not run or the motor runs again but stops soon. In this
situation,removeandrechargethebattery.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
►Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE:Useadryclothtowipethedirto󰀨thelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
Reversing switch action
►Fig.5: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the direc-
tionofrotationbeforethetoolstopsmaydamagethetool.
CAUTION: When not operating the tool, always
set the reversing switch lever to the neutral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before carrying out any work on the tool.
Selecting correct impact socket
Alwaysusethecorrectsizeimpactsocketforboltsand
nuts. An incorrect size impact socket will result in inac-
curate and inconsistent fastening torque and/or damage
to the bolt or nut.
Installing or removing impact socket
Optional accessory
CAUTION: Make sure that the impact socket
and the mounting portion are not damaged before
installing the impact socket.
CAUTION: After inserting the impact socket,
make sure that it is rmly secured. If it comes out,
do not use it.
NOTE:Thewayofimpactsocketinstallationvaries
dependingonthetypeofthesquaredriveonthetool.
Tool with the ring spring
For impact socket without O-ring and pin
►Fig.6: 1. Impact socket 2. Square drive 3. Ring
spring
Push the impact socket onto the square drive until it
locks into place.
Toremovetheimpactsocket,simplypullito󰀨.
For impact socket with O-ring and pin
►Fig.7: 1. Impact socket 2. O-ring 3. Pin
Move the O-ring out of the groove in the impact socket
and remove the pin from the impact socket. Fit the
impact socket onto the square drive so that the hole in
the impact socket is aligned with the hole in the square
drive.
Insert the pin through the hole in the impact socket and
square drive. Then return the O-ring to the original posi-
tion in the impact socket groove to retain the pin.
To remove the impact socket, follow the installation
procedures in reverse.
Tool with the detent pin
►Fig.8: 1. Impact socket 2. Hole 3. Square drive
4. Detent pin
Align the hole in the side of the impact socket with the
detent pin on the square drive and push the impact
socket onto the square drive until it locks into place. Tap
itlightlyifrequired.
Toremovetheimpactsocket,simplypullito󰀨.Ifitis
hard to remove, depress the detent pin while pulling the
impact socket.

8ENGLISH

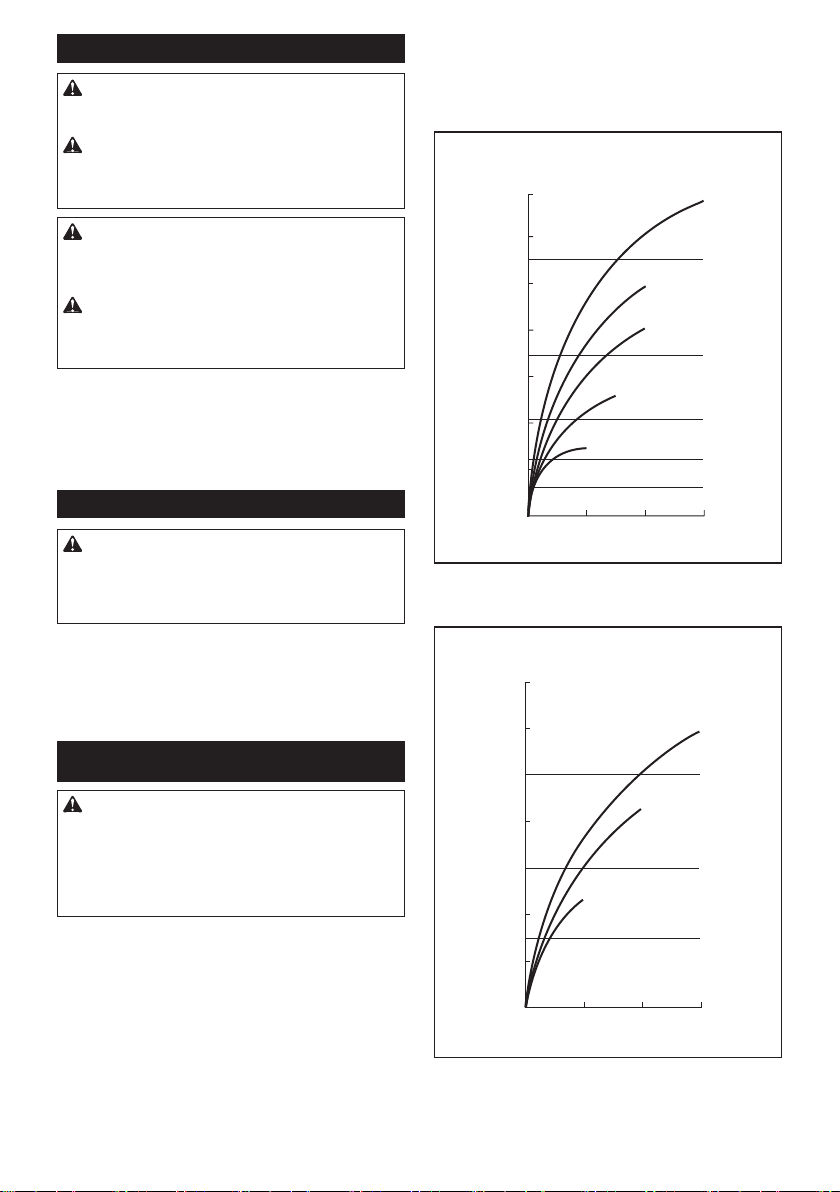

Installing hook
WARNING: Use the hanging/mounting parts
for their intended purposes only, e.g., hanging the
tool on a tool belt between jobs or work intervals.
WARNING: Be careful not to overload the
hook as too much force or irregular overburden
may cause damages to the tool resulting in per-
sonal injury.
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeo󰀨fromthetoolandresultinthepersonal
injury.
CAUTION: Make sure to hang the tool
securely before releasing your hold.Insu󰀩cient
orunbalancedhookingmaycausefallingo󰀨andyou
maybeinjured.
►Fig.9: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
Using hole
WARNING: Never use the hanging hole for
unintended purpose, for instance, tethering the
tool at high location.Bearingstressinaheavily
loadedholemaycausedamagestothehole,result-
ingininjuriestoyouorpeoplearoundorbelowyou.
►Fig.10: 1. Hanging hole
Use the hanging hole at the bottom rear of the tool to
hang the tool on a wall using a hanging cord or similar
strings.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.Ifyoucanseethe
red indicator on the upper side of the button, it is not
lockedcompletely.Insertitfullyuntiltheredindicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
►Fig.11
Holdthetoolrmlyandplacetheimpactsocketover
the bolt or nut. Turn the tool on and fasten for the proper
fastening time.
Theproperfasteningtorquemaydi󰀨erdependingupon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torqueandfasteningtimeisshowninthegures.
Proper fastening torque for standard bolt
N•m
(kgf•cm)
2
1
2
13
0
100
(1020)
120
(1224)
80
(816)
60
(612)
40
(408)
20
(204)
M12
M14
M10
M12
M14
M10
M8
M8
140
(1430)
M16
M16
1.Fasteningtime(second)2. Fastening torque
Proper fastening torque for high tensile bolt
2
1
140
(1430)
N•m
(kgf•cm)
210
80
(816)
60
(612)
40
(408)
20
(204)
3
100
(1020)
120
(1224)
M10
M12
M12
M8
M8
M10
1.Fasteningtime(second)2. Fastening torque

9ENGLISH
NOTE: Hold the tool pointed straight at the bolt or nut.
NOTE:Excessivefasteningtorquemaydamagethe
bolt/nutorimpactsocket.Beforestartingyourjob,
alwaysperformatestoperationtodeterminethe
properfasteningtimeforyourboltornut.
NOTE:Ifthetoolisoperatedcontinuouslyuntilthe
batterycartridgehasdischarged,allowthetooltorest
for15minutesbeforeproceedingwithafreshbattery
cartridge.
Thefasteningtorqueisa󰀨ectedbyawidevarietyof
factorsincludingthefollowing.Afterfastening,always
check the torque with a torque wrench.
1. Whenthebatterycartridgeisdischargedalmost
completely,voltagewilldropandthefastening
torque will be reduced.
2. Impact socket
• Failure to use the correct size impact socket
will cause a reduction in the fastening torque.
• Awornimpactsocket(wearonthehexend
orsquareend)willcauseareductioninthe
fastening torque.
3. Bolt
• Eventhoughthetorquecoe󰀩cientandthe
class of bolt are the same, the proper fasten-
ingtorquewilldi󰀨eraccordingtothediame-
ter of bolt.
• Even though the diameters of bolts are the
same,theproperfasteningtorquewilldi󰀨er
accordingtothetorquecoe󰀩cient,theclass
of bolt and the bolt length.
4. Theuseoftheuniversaljointortheextension
bar somewhat reduces the fastening force of the
impactwrench.Compensatebyfasteningfora
longer period of time.
5. Themannerofholdingthetoolorthematerial
ofdrivingpositiontobefastenedwilla󰀨ectthe
torque.
6. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Impact socket
• Hook
• Extension bar
• Universaljoint
• Socket bit adapter
• Plasticcarryingcase
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
di󰀨erfromcountrytocountry.

10 SLOVENŠČINA
SLOVENŠČINA (Originalna navodila)
TEHNIČNI PODATKI
Model: TW141D
Zateznezmogljivosti Standardnivijak M8 – M16
Visokonateznivijak M6 – M12
Kvadratnipogon 12,7 mm
Hitrost brez obremenitve 0 – 2.600 min-1
Udarci na minuto 0 – 3.200 min-1
Celotnadolžina 168 mm
Nazivna napetost D.C.10,8V–12V(največ)
Netoteža 1,1 – 1,2 kg
• Kernenehnoopravljamoraziskaveinrazvijamosvojeizdelke,selahkotehničnipodatkivtemdokumentu
spremenijobrezobvestila.
• Tehničnipodatkiselahkorazlikujejooddržavedodržave.
• Težaselahkorazlikujegledenapriključke,vključnozakumulatorskobaterijo.Najlažjainnajtežjakombinacijav
skladu s postopkom EPTA 01/2014 sta prikazani v preglednici.
Uporabna akumulatorska baterija in polnilnik
Baterijskivložek BL1016 / BL1021B / BL1041B
Polnilnik DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Nekaterezgorajnavedeneakumulatorskebaterijeinpolnilnikimordavvašidržaviprebivališčanisonavoljo.
OPOZORILO: Uporabljajte le zgoraj navedene akumulatorske baterije in polnilnike. Uporaba drugih
akumulatorskihbaterijinpolnilnikovlahkopovzročitelesnepoškodbein/alipožar.
Predvidena uporaba
Orodjejenamenjenozapritrjevanjevijakovinmatic.
Hrup
ObičajnaA-ovrednotenaravenhrupavskladuz
EN62841-2-2:
Ravenzvočnegatlaka(LpA):93dB(A)
Ravenzvočnemoči(LWA):104dB(A)
Odstopanje(K):3dB(A)
OPOMBA:Navedenevrednostioddajanjahrupaso
bileizmerjenevskladusstandardnimimetodami
testiranjainselahkouporabljajozaprimerjavoorodij.
OPOMBA:Navedenevrednostioddajanjahrupa
selahkouporabljajotudipripredhodnioceni
izpostavljenosti.
OPOZORILO: Uporabljajte zaščito za sluh.
OPOZORILO: Oddajanje hrupa med dejansko
uporabo električnega orodja se lahko razlikuje od
navedenih vrednosti, odvisno od načina uporabe
orodja in predvsem vrste obdelovanca.
OPOZORILO: Upravljavec mora za lastno
zaščito poznati varnostne ukrepe, ki temeljijo na
oceni izpostavljenosti v dejanskih pogojih upo-
rabe (poleg časa proženja je treba upoštevati celo-
ten delovni cikel, vključno s časom, ko je orodje
izklopljeno, in časom, ko deluje v prostem teku).
Vibracije
Skupnevrednostivibracij(vektorskavsotatrehosi)v
skladu z EN62841-2-2:
Delovninačin:udarnoprivijanjepritrjevalnikovznajve-
čjozmogljivostjoorodja
Emisijevibracij(ah):7,5m/s2
Odstopanje(K):1,5m/s2
OPOMBA:Navedeneskupnevrednostioddajanja
vibracijsobileizmerjenevskladusstandardnimi
metodamitestiranjainselahkouporabljajozaprimer-
javoorodij.
OPOMBA:Navedeneskupnevrednostioddajanja
vibracijselahkouporabljajotudipripredhodnioceni
izpostavljenosti.
OPOZORILO: Oddajanje vibracij med
dejansko uporabo električnega orodja se lahko
razlikuje od navedenih vrednosti, odvisno
od načina uporabe orodja in predvsem vrste
obdelovanca.
OPOZORILO: Upravljavec mora za lastno
zaščito poznati varnostne ukrepe, ki temeljijo
na oceni izpostavljenosti v dejanskih pogojih
uporabe (poleg časa proženja je treba upoštevati
celoten delovni cikel, vključno s časom, ko je
orodje izklopljeno, in časom, ko deluje v prostem
teku).

11 SLOVENŠČINA
Izjava o skladnosti ES
Samo za evropske države
IzjavaESoskladnostijevključenavdodatkuA,kije
priložentemnavodilomzauporabo.
VARNOSTNA OPOZORILA
Splošna varnostna opozorila za
električno orodje
OPOZORILO: Preberite vsa varnostna opo-
zorila in navodila s slikami in tehničnimi podatki,
ki so dobavljeni skupaj z električnim orodjem.
Obneupoštevanjuspodajnavedenihnavodilobstaja
nevarnostelektričnegaudara,požarain/alihudih
telesnihpoškodb.
Shranite vsa opozorila in navo-
dila za poznejšo uporabo.
Izraz„električnoorodje“vopozorilihsenanašanavašeelektrično
orodje(skablom)alibaterijskoelektričnoorodje(brezkabla).
Varnostna opozorila za
akumulatorski udarni vijačnik
1. Če obstaja nevarnost, da bi s pritrjevalnikom
prerezali skrito električno napeljavo, držite ele-
ktrično orodje na izoliranih držalnih površinah.
Obstikuzvodnikipodnapetostjodobijonapetost
vsineizoliranikovinskidelielektričnegaorodja,
zaradičesarlahkopridedoelektričnegaudara.
2. Uporabljajte zaščito za sluh.
3. Pred namestitvijo skrbno preverite udarni
nastavek glede obrabe, razpok ali poškodb.
4. Trdno držite orodje.
5. Ne približujte rok vrtečim se delom.
6. Takoj po končani obdelavi se ne dotikajte udar-
nega nastavka, vijaka, matice ali obdelovanca.
Lahkostazelovročainpovzročitaopeklinekože.
7. Vedno zagotovite, da imate trden oprijem na
podlagi, kjer stojite.
Kadar uporabljate orodje na višini, se prepri-
čajte, da spodaj ni nikogar.
8. Pravilni pritrdilni moment se lahko razlikuje
glede na vrsto in velikost vijaka. Navor preve-
rite z momentnim ključem.
9.
Prepričajte se, da v bližini ni električnih kablov, vodo-
vodnih cevi, plinskih cevi in drugih elementov, ki bi
predstavljali nevarnost, če bi jih poškodovali z orodjem.
SHRANITE TA NAVODILA.
OPOZORILO: NE dovolite, da bi zaradi udobnej-
šega dela ali znanja o uporabi izdelka (pridobljenega z
večkratno uporabo) opustili strogo upoštevanje varno-
stnih zahtev v okviru pravilne uporabe orodja.
ZLORABA ali neupoštevanje varnostnih zahtev
v teh navodilih za uporabo lahko povzroči resne
telesne poškodbe.
Pomembna varnostna navodila za
akumulatorsko baterijo
1. Pred uporabo baterijskega vložka preberite
vsa navodila in opozorilne oznake na (1) pol-
nilniku akumulatorja, (2) akumulatorju in (3)
izdelku, ki uporablja akumulator.
2. Ne razstavljajte ali spreminjajte akumulatorske
baterije.Stemlahkopovzročitepožar,preko-
mernovročinoalieksplozijo.
3. Če se je čas delovanja občutno skrajšal, takoj
prenehajte uporabljati orodje. V nasprotnem
primeru lahko pride do pregretja, morebitnih
opeklin in celo eksplozije.
4. Če pride elektrolit v stik z očmi, jih sperite s
čisto vodo in takoj poiščite zdravniško pomoč.
Posledica je lahko izguba vida.
5. Ne povzročite kratkega stika baterijskega
vložka:
(1) Ne dotikajte se priključkov s kakršnim
koli prevodnim materialom.
(2) Izogibajte se shranjevanju baterijskega
vložka v vsebniku z drugimi kovinskimi
predmeti kot so žeblji, kovanci itn.
(3) Ne izpostavljajte baterijskega vložka vodi
ali dežju.
Kratek stik akumulatorja lahko povzroči velik
električni tok, pregrevanje, morebitne opekline
in celo okvaro.
6. Ne shranjujte in uporabljajte orodja in akumu-
latorske baterije na mestih, kjer lahko tempera-
tura doseže ali preseže 50 °C (122 °F).
7. Ne sežigajte baterijskega vložka, tudi če je
hudo poškodovan ali v celoti izpraznjen.
Baterijski vložek lahko v ognju eksplodira.
8. Ne pribijajte, režite, drobite, mečite, spuščajte
akumulatorske baterije oziroma ne udarjajte
z akumulatorsko baterijo po trdem predmetu.
Takšnoravnanjelahkopovzročipožar,preko-
mernovročinoalieksplozijo.
9. Ne uporabljajte poškodovanih akumulatorjev.
10. Priložene litij-ionske baterije ustrezajo zahte-
vam zakonodaje v zvezi z nevarnim blagom.
Zakomercialneprevoze,npr.tiste,kijihopravljajo
tretjestrankeincarinskiposredniki,jetrebaupo-
števatiposebnezahtevevzvezizembalažoin
označevanjem.
Med postopkom priprave na odpremo izdelka se
jetrebaposvetovatisstrokovnjakomzanevarne
snovi.Pritemupoštevajtetudipodrobnejšenacio-
nalne predpise.
Odprtestikeoblepitezlepilnimtrakomalijihdru-
gačezaščitite,baterijopazapakirajtetako,dasev
embalažinemorepremikati.
11. Ko odstranjujete akumulatorsko baterijo, jo
vzemite iz orodja in varno zavrzite. Upoštevajte
lokalne uredbe glede odlaganja baterije.
12. Baterije uporabljajte le z izdelki, ki jih določi
Makita.Čenamestitebaterijevneskladneizdelke,
lahkopridedopožara,pregrevanja,eksplozijeali
puščanjaelektrolita.

12 SLOVENŠČINA
13. Če orodja dlje časa ne uporabljate, morate iz
njega odstraniti baterijo.
14. Med uporabo in po uporabi lahko akumu-
latorska baterija postane vroča in povzroči
opekline. Z vročimi akumulatorskimi baterijami
ravnajte pazljivo.
15. Ne dotikajte se priključka orodja takoj po upo-
rabi, ker se lahko dovolj segreje, da povzroči
opekline.
16. Ne dovolite, da bi se v priključke, odprtine in
utore akumulatorske baterije zlepili ostružki,
prah ali zemlja.Tolahkopovzročipregrevanje,
požar,razpočenjeinokvaroorodjaaliakumula-
torskebaterijeterprivededoopeklinalidrugih
telesnihpoškodb.
17. Razen če orodje podpira uporabo v bližini
visokonapetostnih električnih vodov, akumula-
torske baterije ne uporabljajte v bližini visoko-
napetostnih električnih vodov.Takšnauporaba
lahkopovzročimotnjevdelovanjualiokvaro
orodjaoziromaakumulatorskebaterije.
18. Baterijo hranite izven dosega otrok.
SHRANITE TA NAVODILA.
POZOR: Uporabljajte le originalne baterije
Makita.ČeuporabljateneoriginalnebaterijeMakita
alibaterije,kisobilespremenjene,lahkopridedo
eksplozijebaterijeinposledičnodopožara,telesnih
poškodbalimaterialneškode.Stakšnouporabo
bostetudirazveljaviligarancijoMakitazaorodjein
polnilnik Makita.
Nasveti za ohranjanje največje
zmogljivosti akumulatorja
1. Napolnite baterijski vložek, preden se v celoti
izprazni. Ko opazite, da ima orodje manjšo
moč, vedno ustavite delovanje orodja in napol-
nite baterijski vložek.
2. Nikoli znova ne polnite popolnoma napol-
njenega baterijskega vložka. Prenapolnjenje
skrajša življenjsko dobo akumulatorja.
3. Baterijski vložek s sobno temperaturo pol-
nite pri temperaturi okolja od 10 °C do 40 °C.
Počakajte, da se vroč baterijski vložek pred
polnjenjem ohladi.
4. Ko akumulatorske baterije ne uporabljate, jo
odstranite iz orodja ali polnilnika.
OPIS DELOVANJA
POZOR: Pred nastavljanjem ali preizkusom
delovanja orodja se prepričajte, ali je orodje
izključeno in ali je akumulatorska baterija
odstranjena.
Nameščanje ali odstranjevanje
akumulatorske baterije
POZOR: Vedno izklopite orodje, preden name-
stite ali odstranite akumulatorsko baterijo.
POZOR: Kadar nameščate ali odstranjujete
akumulatorsko baterijo, trdno držite orodje in
akumulatorsko baterijo.Čeorodjainakumulatorske
baterijenedržitetrdno,selahkozgodi,davamzdr-
snetaizrok,posledicapajelahkopoškodbaorodjain
akumulatorskebaterijetertelesnapoškodba.
►Sl.1: 1.Rdečiindikator2. Gumb 3.Baterijskivložek
Čeželiteodstranitiakumulatorskobaterijo,jopotisniteiz
orodja,pritempapomikajtegumbnasprednjistranivložka.
Akumulatorskobaterijovstavitetako,daporavnate
jezičeknabaterijizutoromnaohišjuinjopotisnetev
ležišče.Potisnitejodokonca,dasezaskoči.Čevidite
rdečiindikator,kotjeprikazanonasliki,seakumulator-
skabaterijaniustreznozaskočila.
POZOR: Vedno namestite akumulatorsko bate-
rijo tako, da rdeči indikator ni več viden.Četegane
upoštevate,lahkobaterijanepričakovanopadeizorodja
inpoškodujevasaliosebevneposrednibližini.
POZOR: Ne nameščajte akumulatorske bate-
rije s silo.Česeakumulatorskabaterijanezaskoči
zlahka,nipravilnovstavljena.
Prikazuje preostalo raven
napolnjenosti akumulatorja
Samo za akumulatorske baterije z indikatorjem
►Sl.2: 1.Indikatorskelučke2.Gumbzapreverjanje
Pritisnitegumbzapreverjanjenabaterijskemvložku,
dapreveriteravennapolnjenostiakumulatorja.
Indikatorskelučkenakratkozasvetijo.
Indikatorske lučke Prikaz pre-
ostale ravni
napolnjenosti
Sveti Ne sveti
od75%do100%
od50%do75%
od25%do50%
od0%do25%
OPOMBA:Odvisnoodpogojevuporabeinokoljske
temperatureseoznačbalahkonekolikorazlikujeod
dejanskenapolnjenosti.

13 SLOVENŠČINA
Sistem za zaščito akumulatorja
Orodjejeopremljenossistemomzazaščitoakumula-
torja.Sistemsamodejnoprekinenapajanjemotorja,da
sepodaljšaživljenjskadobaakumulatorja.
Orodjesebosamodejnozaustavilomeddelovanjem,česta
orodjein/aliakumulatorzamenjanapodnaslednjimipogoji:
Preobremenjeno:
Orodjedelujenanačin,zaradikateregaprihajado
neobičajnovisokegatoka.
Vtemprimeruizklopiteorodjeinprenehajteizvajati
delo,kijepovzročilopreobremenitevorodja.Natovklo-
piteorodjeingaznovazaženite.
Česeorodjenevklopi,jeakumulatorpregret.Vtemprimeru
pustite,daseakumulatorohladi,predenorodjeznovavklopite.
Nizka napetost akumulatorja:
Napolnjenostakumulatorjajeprenizka,zatoorodjene
deluje.Čeorodjevklopite,semotornezaženeoziroma
sezažene,vendarsekmaluzaustavi.Vtemprimeru
odstranite in napolnite akumulator.
Delovanje stikala
►Sl.3: 1.Sprožilnostikalo
POZOR: Preden vstavite akumulatorsko
baterijo v orodje, se vedno prepričajte, da stikalo
deluje brezhibno in se vrača v položaj za izklop
(OFF), ko ga spustite.
Zazagonorodjapovlecitesprožilnostikalo.Hitrostorodjasepoveča
zapovečanitlaknasprožilnemstikalu.Zaizklopspustitestikalo.
Vklop sprednje lučke
►Sl.4: 1.Lučka
POZOR: Ne glejte neposredno v lučko ali vir
svetlobe.
Zavklopsvetilkepritisnitesprožilnostikalo.Lučkasveti,
doklerjepritisnjenosprožilnostikalo.Lučkaseizklopi
približno10sekundzatem,kospustitesprožilnostikalo.
OPOMBA:Uporabitesuhokrpo,daobrišeteumaza-
nijozlečelučke.Pazite,daneopraskatesteklalučke,
kerpraskeobčutnozmanjšajosvetilnost.
Stikalo za preklop smeri vrtenja
►Sl.5: 1.Ročicazapreklopsmerivrtenja
POZOR: Pred obratovanjem vedno preverite
smer vrtenja.
POZOR: Stikalo za spreminjanje smeri vrtenja upo-
rabite šele, ko se stroj popolnoma ustavi.Česmervrtenja
spremenite,predensestrojustavi,setalahkopoškoduje.
POZOR: Ko orodja ne uporabljate, vedno poti-
snite preklopno stikalo v nevtralen položaj.
Toorodjejeopremljenospreklopnikomzaspremembo
smerivrtenja.Ročicopreklopnikasmerivrtenjapritisnite
vsmeriAzavrtenjevsmeriurnegakazalcainvsmeriB
zavrtenjevobratnismeriurnegakazalca.
Kojepreklopnostikalovnevtralnempoložaju,seglav-
nega stikala ne da premakniti.
MONTAŽA
POZOR: Pred vsako izvedbo dela na orodju se
prepričajte, da je le to izključeno in da je akumula-
torska baterija odstranjena.
Izbira pravega udarnega nastavka
Vednouporabljajteudarninastavekustreznevelikosti
za sornike in matice. Nepravilna velikost udarnega
nastavkabopovzročilanenatančeninneskladenpritr-
dilnimomentin/alipoškodbesornikaalimatice.
Nameščanje ali odstranjevanje
udarnega nastavka
Dodatna oprema
POZOR: Pred namestitvijo udarnega nastavka
se prepričajte, da udarni nastavek in del za name-
ščanje nista poškodovana.
POZOR: Ko namestite udarni nastavek, se
prepričajte, da je trdno pritrjen. Če ga lahko izvle-
čete, ne uporabljajte orodja.
OPOMBA:Načinnamestitveudarneganastavka
serazlikujegledenavrstokvadratnegapogonana
orodju.
Orodje z obročno vzmetjo
Za udarni nastavek brez O-obroča in zatiča
►Sl.6: 1. Udarni nastavek 2.Kvadratnipogon
3.Obročnavzmet
Udarninastavekpotiskajtevkvadratnipogon,doklersenezaskoči.
Čeželiteodstranitiudarninastavek,gaenostavno
povlecite s pogona.
Za udarni nastavek z O-obročem in zatičem
►Sl.7: 1. Udarni nastavek 2.O-obroč3.Zatič
PremakniteO-obročizutoravudarnemnastavkuin
odstranitezatičizudarneganastavka.Namestiteudarni
nastaveknakvadratnipogon,takodajeluknjavudar-
nemnastavkuporavnanazluknjovkvadratnempogonu.
Vstavitezatičskoziluknjivudarnemnastavkuinkva-
dratnempogonu.NatonamestiteO-obročnazajvprvotni
položajvutoruudarneganastavka,dazadržizatič.
Zaodstranjevanjeudarneganastavkaizveditepostopke
namestitve v obratnem vrstnem redu.
Orodje z blokirnim zatičem
►Sl.8: 1. Udarni nastavek 2. Odprtina 3.Kvadratni
pogon 4.Blokirnizatič
Poravnajteluknjonastraniudarneganastavkazblokir-
nimzatičemnakvadratnempogonuinpotisniteudarni
nastaveknakvadratnipogon,dasezaskoči.Čeje
treba, ga nalahno tapnite.
Čeželiteodstranitiudarninastavek,gaenostavno
povlecitespogona.Čeimatepriodstranjevanjutežave,
potiskajteblokirnizatič,medtemkovlečetezaudarni
nastavek.

14 SLOVENŠČINA
Nameščanje kavlja
OPOZORILO: Dele za obešanje/pritrjevanje
uporabljajte samo v skladu z njihovim predvide-
nim namenom, npr. tako, da orodje med opravili
ali delovnimi postopki obesite na pas za orodje.
OPOZORILO: Pazite, da kavlja ne obremenite
preveč, saj se lahko zaradi prevelike ali neenako-
merne obremenitve poškoduje orodje in posle-
dično pride do telesnih poškodb.
POZOR: Kavelj pri nameščanju vedno močno
zategnite z vijakom.Čeganezategnete,selahko
kaveljsnamezorodjainpovzročitelesnepoškodbe.
POZOR: Preden orodje izpustite, se pre-
pričajte, da je pravilno obešeno.Čejeobešeno
površnoalineuravnoteženo,lahkopadenatlainvas
poškoduje.
►Sl.9: 1. Vdolbina 2.Kavelj3.Vijak
Kaveljjepriročenpripomočekzazačasnoobešanje
stroja.Namestitegalahkonakaterokolistranstroja.
Kaveljvstavitevutornalevialidesnistraniohišjastroja
ingaprivijtezvijakom.Odstranitegatako,daodvijete
vijakingaizvlečete.
Odprtina za uporabo
OPOZORILO: Odprtine za obešanje nikoli ne
uporabljajte za druge namene, na primer za pritr-
jevanje orodja na visoko mesto. Velika obremenitev
odprtinezaobešanjelahkoprivededopoškodbodpr-
tine,zaradičesarselahkovialidrugiokolialipod
vamipoškodujejo.
►Sl.10: 1.Odprtinazaobešanje
Odprtinazaobešanjejenaspodnjemzadnjemdelu
orodjainjenamenjenazaobešanjeorodjanastenoz
vrvicozaobešanjealipodobniminitmi.
UPRAVLJANJE
POZOR: Akumulatorsko baterijo vedno vsta-
vite do konca, tako da se zaskoči.Čejenazgornji
stranigumbavidenrdečindikator,pomeni,dabaterija
niustreznozaskočena.Vstavitejodokonca,takoda
rdečegaindikatorjanimogočevideti.Vnasprotnem
primeruselahkoakumulatorskabaterijasnamez
orodjainpoškodujevasaliosebevneposrednibližini.
►Sl.11
Trdnodržiteorodjeinnamestiteudarninastaveknad
sornikalimatico.Vključiteorodjeinprivijajteustrezno
dolgo.
Pravilnipritrdilnimomentselahkorazlikuje,odvisnood
vrste in velikosti sornika, materiala obdelovanca, ki ga
bostepritrdili,itn.Razmerjemedpritrdilnimmomentom
inčasompritrjevanjajeprikazanonaslikah.
Ustrezen zatezni moment za standardni sornik
N•m
(kgf•cm)
2
1
2
13
0
100
(1020)
120
(1224)
80
(816)
60
(612)
40
(408)
20
(204)
M12
M14
M10
M12
M14
M10
M8
M8
140
(1430)
M16
M16
1.Časprivijanja(s)2. Zatezni moment
Ustrezen zatezni moment za visoko natezni sornik
2
1
140
(1430)
N•m
(kgf•cm)
210
80
(816)
60
(612)
40
(408)
20
(204)
3
100
(1020)
120
(1224)
M10
M12
M12
M8
M8
M10
1.Časprivijanja(s)2. Zatezni moment

15 SLOVENŠČINA
OPOMBA:Držiteorodjeusmerjenonaravnostproti
sorniku ali matici.
OPOMBA:Čezmernipritrdilnimomentlahkopoško-
dujesornik/maticoaliudarninastavek.Predenzač-
netezdelom,vednoizveditepreizkus,dadoločite
ustrezenčaspritrjevanjasornikaalimatice.
OPOMBA:Čeorodjeuporabljatebrezprekinitvevse
doizpraznitveakumulatorja,gaizključiteza15minut,
predennadaljujetedelozdrugimakumulatorjem.
Napritrdilnimomentvplivavelikorazličnihdejavnikov,
vključnoznaslednjimi.Poprivijanjuvednopreverite
navorzmomentnimključem.
1. Kadarseakumulatorizprazni,seznižanapetostin
s tem tudi zatezni moment.
2. Udarni nastavek
• Uporaba nepravilnega udarnega nastavka
bopovzročilazmanjšanjepritrdilnega
momenta.
• Obrabljenudarninastavek(obrabašestro-
begaalikvadratnegakonca)bopovzročil
zmanjšanjepritrdilnegamomenta.
3. Vijak
• Čepravstakoličniknavorainvrstavijaka
enaka, se bo pravilni zatezni moment razli-
kovalgledenapremervijaka.
• Čepravsopremerivijakovenaki,sebo
pravilni zatezni moment razlikoval glede na
količniknavora,vrstoindolžinovijaka.
4. Uporabauniverzalnegaspojnikaalipodaljška
nekolikozmanjšasilepriprivijanjuzudarnimvijač-
nikom.Prilagoditesilotako,daprivijatedaljčasa.
5. Načindržanjaorodjaalipoložajmateriala,kiga
boste pritrdili, bo vplival na navor.
6. Zateznimomentsezmanjšatudivprimeru,če
vijakprivijateznizkimštevilomvrtljajev.
VZDRŽEVANJE
POZOR: Preden se lotite pregledovanja ali
vzdrževanja orodja, se vedno prepričajte, da
je orodje izklopljeno in akumulatorska baterija
odstranjena.
OBVESTILO: Nikoli ne uporabljajte bencina,
razredčila, alkohola ali podobnega sredstva. V
tem primeru se lahko orodje razbarva ali defor-
mira oziroma lahko nastanejo razpoke.
VARNOinZANESLJIVOdelovanjetegaizdelkabo
zagotovljenole,čebostepopravila,vzdrževanjein
nastavitveprepustilipooblaščenemuservisuzaorodja
Makitaalitovarniškemuosebju,kivgrajujeizključno
originalne nadomestne dele.
DODATNA OPREMA
POZOR: Ta dodatni pribor ali pripomočki so
predvideni za uporabo z orodjem Makita, ki je
opisano v teh navodilih za uporabo. Pri uporabi
drugegapriboraalipripomočkovobstajanevarnost
telesnihpoškodb.Dodatnipriboralipripomočke
uporabljajtesamozanavedeninamen.
Zavečinformacijododatniopremiseobrnitenanaj-
bližjipooblaščeniserviszaorodjaMakita.
• Udarni nastavek
• Kavelj
• Podaljšek
• Univerzalnispojnik
• Adapternatičneganastavka
• Plastičenkovčekzaprenašanje
• Originalna akumulator in polnilnik Makita
OPOMBA: Nekateri predmeti na seznamu so lahko
priloženiorodjukotstandardnadodatnaoprema.
Lahkoserazlikujejooddržavedodržave.

16 SHQIP
SHQIP (Udhëzimet origjinale)
SPECIFIKIMET
Modeli: TW141D
Kapacitetetshtrënguese Bulon standard M8 - M16
Bulonrezistentnëtërheqje M6 - M12
Punto katrore 12,7 mm
Shpejtësiapangarkesë 0 - 2 600 min-1
Goditjenëminutë 0 - 3 200 min-1
Gjatësiatotale 168 mm
Tensioni nominal D.C. 10,8 V - 12 V maks
Pesha neto 1,1 - 1,2 kg
• Përshkaktëprogramittonëtëvazhdueshëmtëkërkim-zhvillimit,specikimetqëjepenkëtumundtë
ndryshojnëpadhënënjoftim.
• Specikimetmundtëndryshojnënganjërishtetnëtjetrin.
• Peshamundtëndryshojënëvarësitëaksesorit(ëve),përfshirëkutinëebaterisë.Kombinimimëilehtëdhemë
irëndë,sipasProcedurësEPTA01/2014,tregohetnëtabelë.
Kutia e aplikueshme e baterisë dhe karikuesi
Kutiaebaterisë BL1016 / BL1021B / BL1041B
Karikuesi DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Disaprejkutivetëbaterivedhekarikuesvetërendituramëlartmundtëmosjenëtëdisponueshmenëvarësitë
zonëskujubanoni.
PARALAJMËRIM: Përdorni vetëm kutitë e baterisë dhe karikuesit e listuar më lart.Përdorimii
karikuesvedhekutivetëtjeratëbaterisëmundtëshkaktojëlëndimdhe/osezjarr.
Përdorimi i synuar
Pajisjaështësynuarpërmbërthiminebulonavedhedadove.
Zhurma
NivelitipikizhurmësA,imatursipasEN62841-2-2:
Niveliipresionittëzhurmës(LpA):93dB(A)
Niveliifuqisësëzhurmës(LWA):104dB(A)
Pasiguria(K):3dB(A)
SHËNIM:
Vleratedeklaruartotaletëemetimevetë
zhurmësjanëmatursipasnjëmetodestandardetestimidhe
mundtëpërdorenpërtëkrahasuarnjëvegëlmenjëtjetër.
SHËNIM: Vleratedeklaruaratëemetimevetëzhurmës
mundtëpërdorenpërnjëvlerësimparapraktëekspozimit.
PARALAJMËRIM: Mbani mbrojtëse për veshët.
PARALAJMËRIM: Emetimet e zhurmës gjatë
përdorimit aktual të veglës elektrike mund të
ndryshojnë nga vlerat e deklaruara në varësi të
mënyrave sesi përdoret vegla, veçanërisht nga
lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët e
ciklit të funksionimit si ato kur pajisja është e kur
dhe punon pa prerë ashtu edhe kohën e përdorimit).
Dridhja
Vleratotaleedridhjeve(shumaevektoritmetreakse)
përcaktohetsipasEN62841-2-2:
Regjimiipunës:shtrëngimimegoditjeimbërthyesve
mekapacitetinmaksimaltëpajisjes
Emetimiidridhjeve(ah):7,5m/s2
Pasiguria(K):1,5m/s2
SHËNIM:Vleratedeklaruaratotaletëdridhjevejanë
matursipasnjëmetodestandardetestimidhemund
tëpërdorenpërtëkrahasuarnjëvegëlmenjëtjetër.
SHËNIM:Vleratedeklaruaratotaletëdridhjevemund
tëpërdorenpërnjëvlerësimparapraktëekspozimit.
PARALAJMËRIM: Emetimet e dridhjeve
gjatë përdorimit aktual të veglës elektrike mund
të ndryshojnë nga vlerat e deklaruara në varësi
të mënyrave sesi përdoret vegla, veçanërisht nga
lloji i materialit të punës që përdoret.
PARALAJMËRIM: Vërtetoni që masat e
sigurisë për mbrojtjen e përdoruesit bazohen në
vlerësimin e ekspozimit ndaj kushteve aktuale të
përdorimit (duke marrë parasysh të gjitha pjesët
e ciklit të funksionimit si ato kur pajisja është
e kur dhe punon pa prerë ashtu edhe kohën e
përdorimit).

17 SHQIP
Deklarata e konformitetit me KE-në
Vetëm për shtetet evropiane
DeklarataekonformitetitmeKE-nëpërfshihetsi
ShtojcaAnëkëtëmanualpërdorimi.
PARALAJMËRIME
SIGURIE
Paralajmërimet e përgjithshme për
sigurinë e veglës
PARALAJMËRIM: Lexoni të gjitha
paralajmërimet për sigurinë, udhëzimet, ilustrimet
dhe specikimet e dhëna me këtë vegël elektrike.
Mosndjekjaetëgjithaudhëzimevetërendituramë
poshtëmundtëshkaktojëgoditjeelektrike,zjarrdhe/
oselëndimtërëndë.
Ruajini të gjitha paralajmërimet
dhe udhëzimet për të ardhmen.
Termi“vegëlelektrike”nëparalajmërimeireferohet
veglëselektrikeqëpërdoretelidhurnëprizë(me
kordon)oseveglëssëpërdorurmebateri(pakordon).
Paralajmërime për sigurinë e çelësit
goditës me bateri
1. Mbajeni pajisjen elektrike te sipërfaqet
e izoluara kapëse kur të jeni duke kryer
një veprim në të cilin mbërthyesi mund të
kontaktojë me tela të fshehur.Nësembërthyesit
prekinnjëtelmerrymëatëherëpjesëtmetaliketë
pajisjeselektrikeelektrizohendhemundt’ijapin
punëtoritgoditjeelektrike.
2. Mbani mbrojtëse për veshët.
3. Përpara instalimit kontrolloni çelësin e
goditjes me kujdes për konsumim, krisje ose
dëmtim.
4. Mbajeni veglën fort.
5. Mbajini duart larg pjesëve rrotulluese.
6. Mos e prekni çelësin e goditjes, bulonin, dadon
apo materialin e punës menjëherë pas kryerjes
së punës.Atomundtëjenëjashtëzakonishttë
nxehtadhemundt’judjeginlëkurën.
7. Gjithmonë sigurohuni që të keni bazament të
fortë qëndrimi.
Sigurohuni që të mos ketë njeri poshtë
ndërkohë që e përdorni pajisjen në vende të
larta.
8. Forca e duhur e shtrëngimit mund të ndryshojë
në varësi të llojit ose madhësisë së bulonit.
Kontrolloni forcën me çelës për matjen e
forcës.
9. Sigurohuni që të mos ketë kabllo elektrike,
tuba uji, tuba gazi etj. që mund të shkaktojnë
rrezik nëse dëmtohen nga përdorimi i veglës.
RUAJINI KËTO UDHËZIME.
PARALAJMËRIM: MOS lejoni që njohja
ose familjarizimi me produktin (të tuara nga
përdorimi i shpeshtë) të zëvendësojnë zbatimin
me përpikëri të rregullave të sigurisë për
produktin në fjalë.
KEQPËRDORIMI ose mosndjekja e rregullave të
sigurisë të dhëna në këtë manual përdorimi mund
të shkaktojnë dëmtime të rënda personale.
Udhëzime të rëndësishme rreth
sigurisë për kutinë e baterisë
1. Përpara se ta përdorni kutinë e baterisë, lexoni
të gjitha udhëzimet dhe shënimet e masave
parandaluese te (1) ngarkuesi i baterisë, (2)
bateria dhe (3) produkti që përdor baterinë.
2. Mos e çmontoni ose dëmtoni kutinë e baterisë.
Kjomundtëshkaktojëzjarr,nxehtësitëlartëose
shpërthim.
3. Nëse koha e përdorimit është shkurtuar jashtë
mase, ndalojeni punën menjëherë. Kjo mund
të rezultojë në rrezik mbinxehjeje, djegie të
mundshme, madje edhe shpërthim.
4. Nëse ju futen elektrolite në sy, shpëlajini
sytë me ujë të pastër dhe kërkoni ndihmë
mjekësore menjëherë. Kjo gjë mund të
rezultojë në humbje të shikimit.
5. Mos bëni lidhje të shkurtër me kutinë e
baterisë:
(1) Mos i prekni terminalet me materiale
përcjellëse.
(2) Shmangni ruajtjen e kutisë së baterisë
në një kuti me objekte të tjera metalike, si
gozhdë, monedha etj.
(3) Mos e ekspozoni kutinë e baterisë në ujë
ose shi.
Qarku i shkurtër i baterisë mund të shkaktojë
qarkullim të madh të rrymës elektrike, mbinxehje,
djegie të mundshme dhe madje prishje.
6. Mos e ruani dhe mos e përdorni pajisjen dhe
kutinë e baterisë në vende ku temperatura
mund të arrijë ose tejkalojë 50 °C (122 °F).
7.
Mos e digjni kutinë e baterisë, edhe nëse është
shumë e dëmtuar ose është konsumuar plotësisht.
Kutia e baterisë mund të shpërthejë në zjarr.
8. Mos e shponi, pritni, shtypni, hidhni apo
rrëzoni kutinë e baterisë apo ta goditni kutinë
e baterisë me një objekt të fortë.Njësjelljee
tillëmundtëshkaktojëzjarr,nxehtësitëlartëose
shpërthim.
9. Mos përdorni bateri të dëmtuar.
10.
Bateritë e përfshira të litiumit, u nënshtrohen
kërkesave të legjislacionit për mallrat e rrezikshme.
Përtransporttregtarp.sh.ngapalëtëtreta,
agjentëtëndërmjetëm,duhettëndiqenkërkesa
specikembipaketimindheetiketimin.
Përpërgatitjeneartikullitpërtransport,ështëi
nevojshëmkonsultimiinjëekspertipërmateriale
tërrezikshme.Julutemi,ndiqnigjithashtu
rregulloretmegjasëmëtëdetajuaravendore.
Mbulonimengjitëseosemaskonikontaktete
zhveshuradhepaketojenibaterinënëmënyrëtë
tillëqëtëmoslëvizënëpaketim.

18 SHQIP
11. Kur hidhni kutinë e baterisë, hiqeni nga vegla
dhe hidheni në një vend të sigurt. Zbatoni
rregulloret lokale rreth hedhjes së baterisë.
12. Përdorini bateritë vetëm me produktet e
specikuara nga Makita.Instalimiibaterivenë
produktetëpapajtueshmemundtërezultojënë
zjarr,nxehtësitëlartë,shpërthimoserrjedhjetë
elektroliteve.
13. Nëse vegla nuk përdoret për një periudhë të
gjatë kohe, bateria duhet të hiqet nga vegla.
14. Gjatë dhe pas përdorimit, kutia e baterisë
mund të nxehet, gjë që mund të shkaktojë
djegie ose djegie në temperaturë të ulët.
Tregoni kujdes gjatë manovrimit të kutive të
nxehta të baterive.
15. Mos prekni terminalin e veglës menjëherë pas
përdorimit pasi mund të nxehet aq shumë sa të
shkaktojë djegie.
16. Mos lejoni që grumbullimin e ashklave,
pluhurave ose papastërtive në terminalet,
vrimat ose kanalet e kutisë së baterisë.Mundtë
shkaktojëngrohje,marrjeakë,plasjedheavaritë
veglësosetëkutisësëbaterisë,dukerezultuarnë
djegieoselëndimepersonale.
17. Përveç kur vegla e mbështet përdorimin
pranë linjave elektrike me voltazh të lartë,
mos e përdorni kutinë e baterisë pranë linjave
elektrike me voltazh të lartë.Kjomundtë
shkaktojënjëdefektosedëmtimtëveglësosetë
kutisësëbaterisë.
18. Mbajeni baterinë larg fëmijëve.
RUAJINI KËTO UDHËZIME.
KUJDES: Përdorni vetëm bateri origjinale
Makita.Përdorimiibaterivejo-origjinaleMakita
osebateriveqëmundtëjenëmodikuar,mund
tërezultojënëmarrjenakëtëbaterisë,lëndime
personaleapodëmtime.Kjodotëanulojëgjithashtu
edhegarancinëeMakita-spërveglëneMakita-sdhe
ngarkuesin.
Këshilla për të ruajtur
jetëgjatësinë maksimale të
baterisë
1. Ngarkojeni baterinë përpara se të shkarkohet
plotësisht. Gjithmonë ndaloni punën me
pajisjen dhe ngarkoni baterinë kur vëreni ulje
të fuqisë së pajisjes.
2. Asnjëherë mos e ringarkoni baterinë e
ngarkuar plotësisht. Mbingarkimi shkurton
jetëgjatësinë e shërbimit të baterisë.
3. Ngarkojeni baterinë në temperaturën e dhomës
në 10 °C - 40 °C. Lëreni kutinë e nxehtë të
baterisë të ftohet përpara se ta ngarkoni atë.
4. Kur nuk e përdorni kutinë e baterisë, hiqeni atë
nga vegla ose karikuesi.
PËRSHKRIMI I PUNËS
KUJDES: Sigurohuni gjithmonë që vegla
të jetë e kur dhe kutia e baterisë të jetë hequr
përpara se ta rregulloni apo t’i kontrolloni
funksionet e veglës.
Instalimi ose heqja e kutisë së baterisë
KUJDES: Fikeni gjithmonë veglën përpara se
të instaloni ose hiqni kutinë e baterisë.
KUJDES: Mbajeni fort veglën dhe kutinë e
baterisë kur montoni ose hiqni kutinë e baterisë.
Mosmbajtjaforteveglësdheekutisësëbaterisë
mundtëbëjëqët’jurrëshqasinngaduartdhetë
shkaktojëdëmtimtëveglësdhetëkutisësëbaterisë,
sidhelëndimpersonal.
►Fig.1: 1. Treguesi i kuq 2. Butoni 3.Kutiaebaterisë
Përtëhequrkutinëebaterisë,rrëshqiteniatëngavegla
ndërsarrëshqisnibutoninnëpjesënepërparmetë
kutisësëbaterisë.
Përtëvendosurkutinëebaterisë,bashkërendisni
gjuhëzënekutisësëbaterisëmekanalinefolesëdhe
rrëshqitenipërtafutur.Futeniderinëfund,derisa
tëkërcasëdhetëbllokohetnëvend.Nëseshikoni
treguesinekuqsiçtregohetnëgurë,nukështëe
bllokuarplotësisht.
KUJDES: Vendoseni gjithnjë plotësisht kutinë
e baterisë derisa treguesi i kuq të mos duket.Në
tëkundërt,ajomundtëbjerëaksidentalishtngavegla
dukejulënduarjuveosepersoninpranëjush.
KUJDES: Mos e vendosni me forcë kutinë e
baterisë.Nësekutianukhynlehtë,nukpoefutnisiç
duhet.
Treguesi i kapacitetit të mbetur të baterive
Vetëm për kuti baterie me llambë
►Fig.2: 1. Llambat treguese 2. Butoni i kontrollit
Shtypnibutoninekontrollitnëkutinëebaterisëpër
tëtreguarkapacitetinembeturtëbaterisë.Llambat
treguesendizenpërpaksekonda.
Llambat treguese Kapaciteti i
mbetur
Ndezur Fikur
75%deri100%
50%deri75%
25%deri50%
0%deri25%
SHËNIM:Nëvarësitëkushtevetëpërdorimitdhe
tëtemperaturëssëambientit,treguesimundtë
ndryshojëpaksangakapacitetiaktual.

19 SHQIP
Sistemi i mbrojtjes së baterisë
Veglaështëepajisurmenjësistempërmbrojtjene
baterisë.Kysistemndërpretautomatikishtenergjinënë
motorpërtëzgjaturjetëgjatësinëebaterisë.
Vegladotëndalojëautomatikishtgjatëpunësnësevegladhe/ose
bateriajanëvendosursipasnjëprejkushtevetëmëposhtme:
I mbingarkuar:
Veglapërdoretnënjëmënyrëqëebënatëtëmarrë
rrymëtëlartëanormale.
Nëkëtësituatë,keniveglëndhendalonipunënqëshkaktoi
mbingarkesëneveglës.Pastajndizeniveglënpërtarinisur.
Nëseveglanukndizet,bateriaështëmbinxehur.Nëkëtë
situatë,lërenibaterinëtëftohetpërparasetandiznisërish.
Tension i ulët i baterisë:
Kapacitetiimbeturibaterisëështëshumëiulëtdhe
veglanukdotëpunojë.Nëseendizniveglën,motori
nukndizetosemotorindizetsërish,porndalonpaspak.
Nëkëtësituatë,hiqnidhengarkonibaterinë.
Veprimi i ndërrimit
►Fig.3: 1.Çelësi
KUJDES: Përpara se ta vendosni kutinë e
baterisë në vegël, kontrolloni gjithmonë nëse
çelësi është në pozicionin e duhur dhe nëse
kthehet në pozicionin “OFF” (kur) kur lëshohet.
Përtandezurveglën,thjeshttërhiqnikëmbëzëneçelësit.
Shpejtësiaeveglësrritetmerritjenetrysnisënëkëmbëzën
eçelësit.Lëshonikëmbëzëneçelësitpërtakur.
Ndezja e llambës së përparme
►Fig.4: 1. Llamba
KUJDES: Mos e shikoni direkt dritën ose
burimin e dritës.
Tërhiqniçelësinpërtëndezurllambën.Llambavazhdon
tëndriçojëgjatëtërheqjessëçelësit.Llambaketafërsisht
pas10sekondashpaslëshimittëkëmbëzëssëçelësit.
SHËNIM: Përdorninjëleckëtëthatëpërtëfshirëpapastërtitë
ngalentetellambës.Bënikujdestëmosgërvishtnilentete
llambës,nëtëkundërtajodotëulëndriçimin.
Çelësi i ndryshimit të veprimit
►Fig.5: 1.Levaendryshimittëveprimit
KUJDES: Kontrolloni gjithmonë drejtimin e
rrotullimit përpara përdorimit.
KUJDES: Përdorni çelësin e ndryshimit vetëm pasi
vegla të ndalojë plotësisht.Ndryshimiidrejtimittërrotullimit
përparasetëndalojëveglamundtëdëmtojëveglën.
KUJDES: Kur nuk e përdorni veglën, vendoseni
gjithmonë levën e çelësit të ndryshimit në pozicionin neutral.
Veglakanjëçelësndryshimipërtëndryshuardrejtimin
errotullimit.Shtypnilevëneçelësittëndryshimitnga
anaApërrrotulliminnëdrejtiminorarosengaanaBpër
rrotulliminnëdrejtiminkundërorar.
Kurlevaeçelësittëndryshimitështënëpozicionin
neutral,çelësinukmundtëtërhiqet.
MONTIMI
KUJDES: Sigurohuni gjithmonë që vegla
të jetë e kur dhe kutia e baterisë të jetë hequr
përpara se të kryeni ndonjë punë në vegël.
Zgjedhja e çelësit të duhur të goditjes
Përdornigjithmonëçelësagoditjejetëpërmasavetëduhura
përbulonatdhedadot.Çelësategoditjevetëpërmasavetë
gabuaradotërezultojnënështrëngimtëgabuardhejotë
rregulltdhe/osedëmtiminebulonitosedados.
Instalimi ose heqja e çelësit të goditjes
Aksesorë opsionalë
KUJDES: Sigurohuni që çelësi i goditjes dhe
pjesa e montimit të mos jenë dëmtuar përpara
instalimit të çelësit të goditjes.
KUJDES: Pas futjes së çelësit të goditjes,
sigurohuni që është siguruar fort. Nëse del, mos e
përdorni për së dyti.
SHËNIM:Mënyraeinstalimittëçelësittëgoditjes
ndryshonnëvarësitëllojittëpuntoskatrorenëvegël.
Vegël me sustën unazë
Për çelësa goditjeje pa unazë
hermetizuese dhe kunj
►Fig.6: 1.Çelësiigoditjes2. Punto katrore 3.Sustaunazë
Shtyjeniçelësinegoditjesnëpuntonkatroretëveglës
derisatëbllokohetnëvend.
Përtëhequrçelësinegoditjes,thjeshttërhiqeni.
Për çelësa goditjeje me unazë
hermetizuese dhe kunj
►Fig.7: 1.Çelësiigoditjes2. Unaza hermetike 3.Kunji
Nxirrniunazënhermetizuesengavrimaeçelësittëgoditjes
dhehiqnikunjinngaçelësiigoditjes.Futeniçelësine
goditjesnëpuntonkatrorenëmënyrëqëvrimaeçelësittë
goditjestëdrejtohetmevrimënepuntoskatrore.
Futenikunjinpërmesvrimësnëçelësinegoditjesdhe
puntoskatrore.Pastajrivendoseniunazënhermetizuesenë
pozicioninllestartëçelësittëgoditjespërtambajturkunjin.
Përtahequrçelësinegoditjes,ndiqniprocedurëne
kundërttëinstalimit.
Vegël me kunjin bllokues
►Fig.8: 1.Çelësiigoditjes2. Vrima 3. Punto katrore
4.Kunjibllokues
Drejtojenivrimënanashçelësittëgoditjesmekunjin
bllokuesnëpuntonkatroredheshtyjeniçelësine
goditjesnëpuntonkatrorederisatëksohet.Goditeni
lehtënëseështëenevojshme.
Përtëhequrçelësinegoditjes,thjeshttërhiqeni.Nëse
ështëevështirëpërtahequr,shtypnikunjinbllokues
ndërkohëqëtërhiqniçelësinegoditjes.

20 SHQIP
Vendosja e grepit
PARALAJMËRIM: Përdorni pjesët e varjes/
montimit vetëm për qëllimet e tyre të synuara,
p.sh. duke e varur veglën në një brez veglash mes
punëve apo intervaleve të punës.
PARALAJMËRIM: Bëni kujdes të mos e
mbingarkoni çengelin pasi forca e tepruar ose
mbingarkesa e çrregullt mund të shkaktojë
dëmtime në vegël duke sjellë lëndim personal.
KUJDES: Kur instaloni grepin, gjithmonë
sigurojeni atë fort me vidën.Ndryshe,grepimund
tëbjerëngavegladhemundtërezultojënëlëndime
personale.
KUJDES: Sigurohuni ta varni veglën në
mënyrë të sigurt para se ta lëshoni së mbajturi.
Varjaepamjaftueshmeoseepabalancuarmundtë
shkaktojërëniendhemundtëlëndoheni.
►Fig.9: 1. Ulluku 2. Grepi 3. Vida
Grepishërbenpërtavarurveglënpërkohësisht.Grepi
mundtëmontohetnëcilëndoanëtëveglës.Përtë
instaluargrepin,futeninënjëkanalnëfolenëeveglës
nënjërënanëdhemëpassigurojeniatëmenjëvidë.
Përtahequr,lirojenividëndhemëpasnxirreni.
Përdorimi i vrimës
PARALAJMËRIM: Mos e përdorni kurrë
vrimën e varjes për qëllime të pasynuara, për
shembull, për lidhjen e veglës në lartësi. Tensioni
imbajtjesnëvrimëmengarkesëtërëndëmund
tadëmtojëvrimën,dukesjellëlëndimintuajosetë
personaverrethapoposhtëjush.
►Fig.10: 1.Vrimaevarjes
Përdornivrimënevarjesnëpjesënefundittëveglës
përtavarurveglënnëmurdukepërdorurtelinevarjes
apotëtjerëtëngjashëm.
PËRDORIMI
KUJDES: Futeni gjithmonë deri në fund
kutinë e baterisë derisa të bllokohet në vend.
Nëseshikonitreguesinekuqnëanënesipërmetë
butonit,ajonukështëebllokuarplotësisht.Futeni
plotësishtderisatreguesiikuqtëmosshihet.Nëtë
kundërt,ajomundtëbjerëaksidentalishtngavegla
dukejulënduarjuveosepersoninpranëjush.
►Fig.11
Mbajeniveglënfortdhevendosniçelësinegoditjesmbi
bulonosedado.Ndizniveglëndheshtrëngojenisipas
kohëssëduhurtështrëngimit.
Forcaepërshtatshmeeshtrëngimitmundtëndryshojë
nëvarësitëllojitosepërmasëssëbulonit,tëmaterialit
tëpunësqëdotështrëngohetetj.Lidhjandërmjet
forcëssështrëngimitdhekohëssështrëngimittregohet
nëgura.
Forca e duhur e shtrëngimit për bulonin standard
N•m
(kgf•cm)
2
1
2
13
0
100
(1020)
120
(1224)
80
(816)
60
(612)
40
(408)
20
(204)
M12
M14
M10
M12
M14
M10
M8
M8
140
(1430)
M16
M16
1.Kohaeshtrëngimit(sekonda)2.Forcaeshtrëngimit
Forca e duhur e shtrëngimit për bulonin rezistent
në tërheqje
2
1
140
(1430)
N•m
(kgf•cm)
210
80
(816)
60
(612)
40
(408)
20
(204)
3
100
(1020)
120
(1224)
M10
M12
M12
M8
M8
M10
1.Kohaeshtrëngimit(sekonda)2.Forcaeshtrëngimit
