Makita HS7601 User manual

HS7601
EN Circular Saw INSTRUCTION MANUAL 6
UK Циркулярна пила ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ 11
PL Ręczna Pilarka Tarczowa INSTRUKCJA OBSŁUGI 17
RO Ferăstrău circular MANUAL DE INSTRUCŢIUNI 23
DE Handkreissäge BEDIENUNGSANLEITUNG 29
HU Körfűrész HASZNÁLATI KÉZIKÖNYV 35
SK Kotúčová píla NÁVOD NA OBSLUHU 41
CS Okružní pila NÁVOD K OBSLUZE 47

1
1

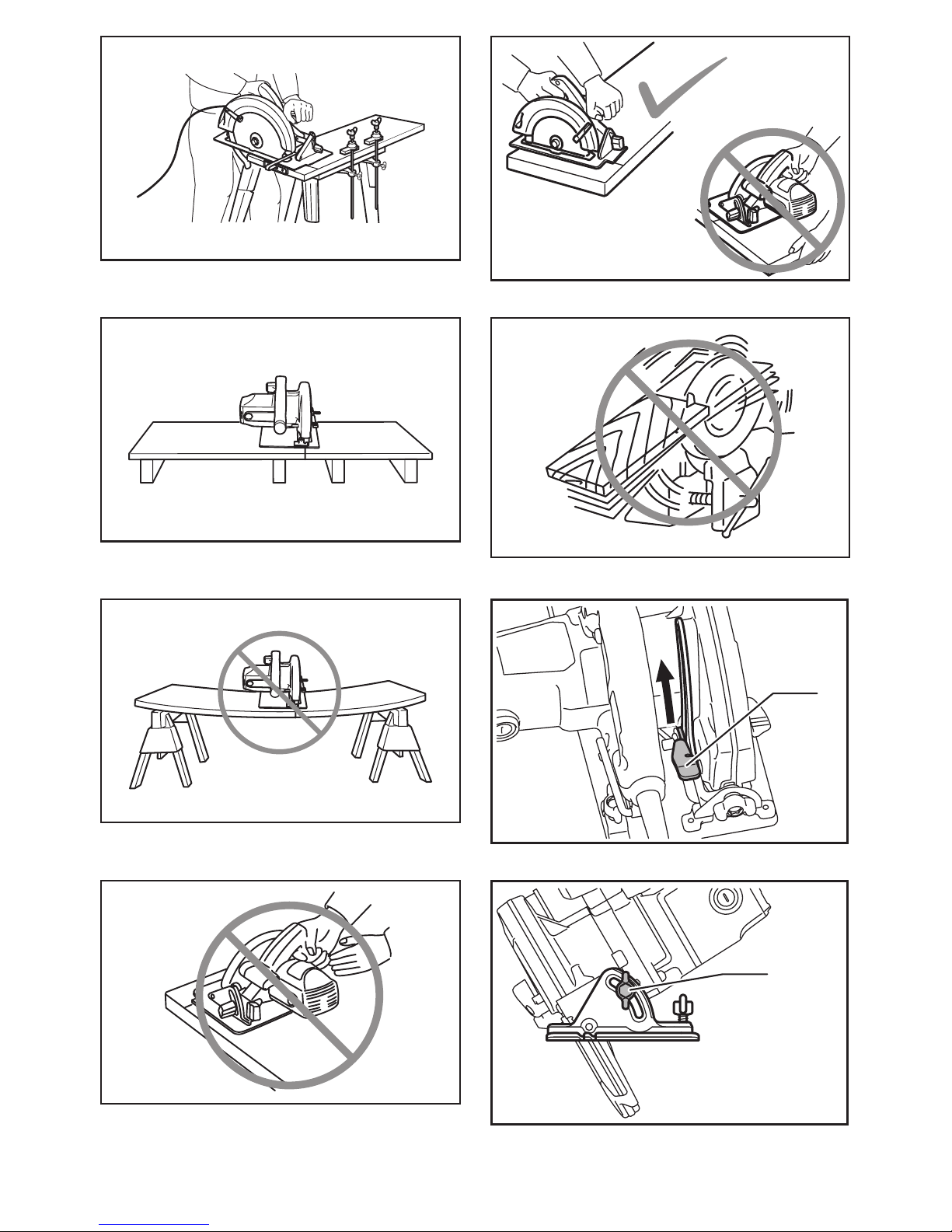

Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
2

1
1
2
12
1
2
3
4
1
2
3
4
12
3
4
5
12
3
4
5
12
3
4
5
6
15.88
15.88
15.88
Fig.9
Fig.10
Fig.11
Fig.12
Fig.13
Fig.14
Fig.15
Fig.16
3

1
1
2
1
2
1
2
1
A
B
1
10
Fig.17
Fig.18
Fig.19
Fig.20
Fig.21
Fig.22
Fig.23
Fig.24
4

1
1
2

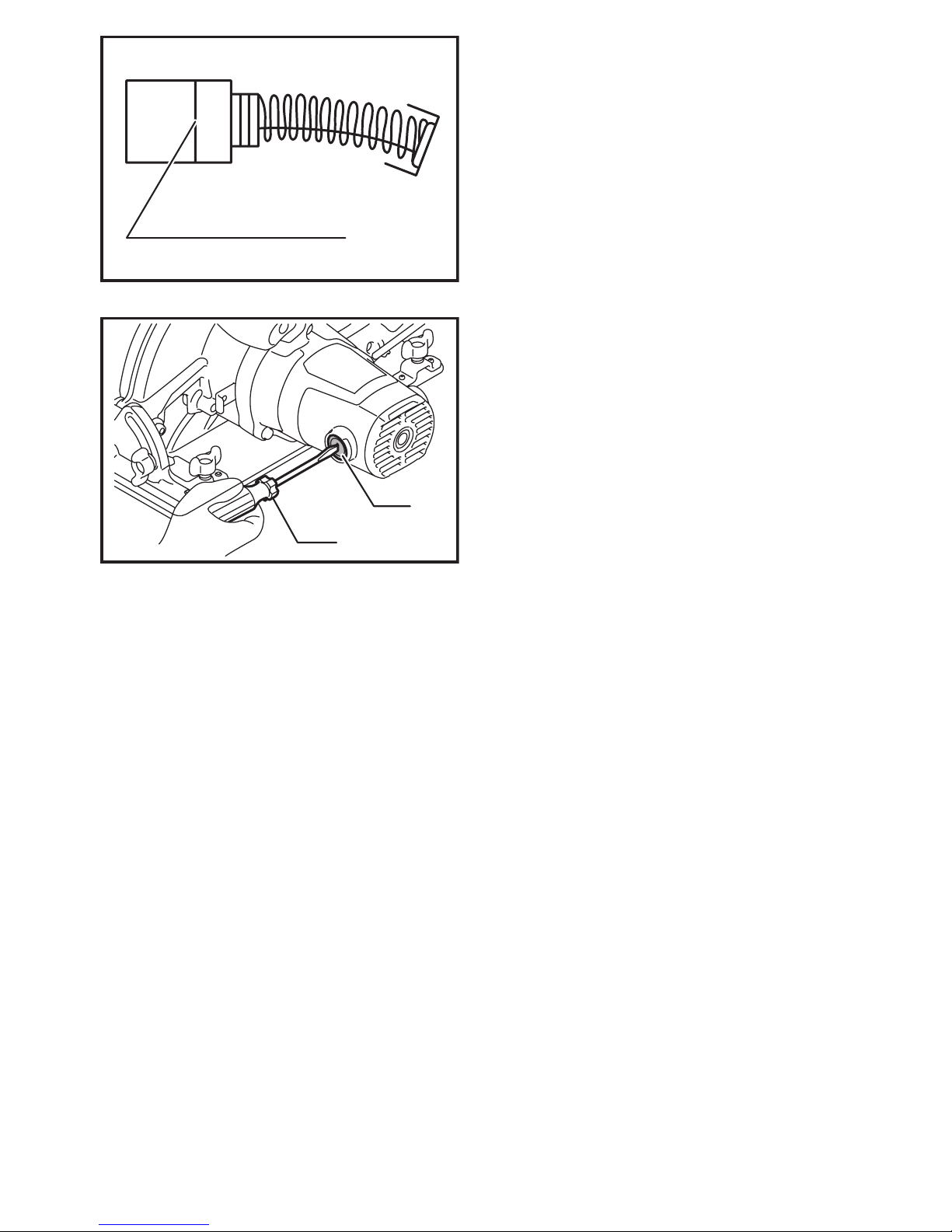

Fig.25
Fig.26
5

6ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model HS7601
Blade diameter 190 mm
Max. cutting depth at 0° 66 mm
at 45° 46 mm
No load speed 5,200 min-1
Overall length 309 mm
Net weight 3.7 kg
Safety class /II
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• WeightaccordingtoEPTA-Procedure01/2014
Intended use
Thetoolisintendedforperforminglengthwaysandcross-
ways straight cuts and mitre cuts with angles in wood while
inrmcontactwiththeworkpiece.WithappropriateMakita
genuinesawblades,othermaterialscanalsobesawed.
Power supply
Thetoolshouldbeconnectedonlytoapowersupplyof
the same voltage as indicated on the nameplate, and
canonlybeoperatedonsingle-phaseACsupply.They
aredouble-insulatedandcan,therefore,alsobeused
from sockets without earth wire.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN62841:
Sound pressure level (LpA):92dB(A)
Sound power level (LWA):103dB(A)
Uncertainty(K):3dB(A)
Wear ear protection
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN62841:
Workmode:cuttingwood
Vibrationemission(ah,W):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE: Thedeclaredvibrationemissionvaluehasbeen
measured in accordance with the standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE: Thedeclaredvibrationemissionvaluemay
alsobeusedinapreliminaryassessmentofexposure.
WARNING: Thevibrationemissionduringactual
use of the power tool can differ from the declared emission
value depending on the ways in which the tool is used.
WARNING: Be sure to identify safety measures
toprotecttheoperatorthatarebasedonanestima-
tion of exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Circular saw safety warnings
Cutting procedures
1. DANGER: Keep hands away from cutting
area and the blade. Keep your second hand
on auxiliary handle, or motor housing.Ifboth
handsareholdingthesaw,theycannotbecutby
theblade.
2. Do not reach underneath the workpiece.The
guardcannotprotectyoufromthebladebelowthe
workpiece.
3. Adjust the cutting depth to the thickness of
the workpiece.Lessthanafulltoothoftheblade
teethshouldbevisiblebelowtheworkpiece.
4. Never hold the workpiece in your hands or
across your leg while cutting. Secure the
workpiece to a stable platform. It is important to
supporttheworkproperlytominimisebodyexpo-
sure,bladebinding,orlossofcontrol.

7ENGLISH
►Fig.1
5. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting tool may contact hidden wiring or
its own cord.Contactwitha"live"wirewillalso
makeexposedmetalpartsofthepowertool"live"
and could give the operator an electric shock.
6. When ripping, always use a rip fence or
straight edge guide.Thisimprovestheaccuracy
ofcutandreducesthechanceofbladebinding.
7. Always use blades with correct size and shape
(diamond versus round) of arbour holes.
Blades that do not match the mounting hardware
of the saw will run off-centre, causing loss of
control.
8. Never use damaged or incorrect blade wash-
ers or bolt.Thebladewashersandboltwere
specially designed for your saw, for optimum
performance and safety of operation.
Kickback causes and related warnings
— kickbackisasuddenreactiontoapinched,
jammedormisalignedsawblade,causingan
uncontrolled saw to lift up and out of the workpiece
toward the operator;
— whenthebladeispinchedorjammedtightlybythe
kerfclosingdown,thebladestallsandthemotor
reactiondrivestheunitrapidlybacktowardthe
operator;
— ifthebladebecomestwistedormisalignedinthe
cut,theteethatthebackedgeofthebladecandig
intothetopsurfaceofthewoodcausingtheblade
toclimboutofthekerfandjumpbacktowardthe
operator.
Kickbackistheresultofsawmisuseand/orincorrect
operatingproceduresorconditionsandcanbeavoided
bytakingproperprecautionsasgivenbelow.
1. Maintain a rm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade.Kickback
couldcausethesawtojumpbackwards,but
kickbackforcescanbecontrolledbytheoperator,
if proper precautions are taken.
2. When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the
blade comes to a complete stop. Never attempt
to remove the saw from the work or pull the
saw backward while the blade is in motion
or kickback may occur. Investigate and take
correctiveactionstoeliminatethecauseofblade
binding.
3. When restarting a saw in the workpiece, centre
the saw blade in the kerf so that the saw teeth
are not engaged into the material.Ifasawblade
binds,itmaywalkuporkickbackfromthework-
piece as the saw is restarted.
4. Support large panels to minimise the risk of
blade pinching and kickback. Large panels tend
tosagundertheirownweight.Supportsmustbe
placedunderthepanelonbothsides,neartheline
of cut and near the edge of the panel.
►Fig.2
►Fig.3
5. Do not use dull or damaged blades.
Unsharpenedorimproperlysetbladesproduce
narrowkerfcausingexcessivefriction,blade
bindingandkickback.
6. Blade depth and bevel adjusting locking levers
must be tight and secure before making the
cut.Ifbladeadjustmentshiftswhilecutting,itmay
causebindingandkickback.
7. Use extra caution when sawing into existing
walls or other blind areas.Theprotrudingblade
maycutobjectsthatcancausekickback.
8. ALWAYS hold the tool rmly with both hands.
NEVER place your hand, leg or any part of your
body under the tool base or behind the saw,
especially when making cross-cuts.Ifkickback
occurs,thesawcouldeasilyjumpbackwardsover
yourhand,leadingtoseriouspersonalinjury.
►Fig.4
9. Never force the saw. Push the saw forward at a
speed so that the blade cuts without slowing.
Forcing the saw can cause uneven cuts, loss of
accuracy,andpossiblekickback.
Lower guard function
1. Check the lower guard for proper closing
before each use. Do not operate the saw if the
lower guard does not move freely and close
instantly. Never clamp or tie the lower guard
into the open position. If the saw is accidentally
dropped,thelowerguardmaybebent.Raisethe
lower guard with the retracting handle and make
sureitmovesfreelyanddoesnottouchtheblade
or any other part, in all angles and depths of cut.
2.
Check the operation of the lower guard spring. If
the guard and the spring are not operating prop-
erly, they must be serviced before use. Lower
guard may operate sluggishly due to damaged
parts,gummydeposits,orabuild-upofdebris.
3. The lower guard may be retracted manually
only for special cuts such as “plunge cuts”
and “compound cuts”. Raise the lower guard
by the retracting handle and as soon as the
blade enters the material, the lower guard
must be released. For all other sawing, the lower
guard should operate automatically.
4. Always observe that the lower guard is cover-
ing the blade before placing the saw down on
bench or oor.Anunprotected,coastingblade
willcausethesawtowalkbackwards,cutting
whatever is in its path. Be aware of the time it
takesforthebladetostopafterswitchisreleased.
5. To check lower guard, open lower guard by
hand, then release and watch guard closure.
Also check to see that retracting handle does
not touch tool housing.Leavingbladeexposed
isVERYDANGEROUSandcanleadtoserious
personalinjury.
Additional safety warnings
1. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Maintain smooth advancement of tool with-
outdecreaseinbladespeedtoavoidoverheating
thebladetips.

8ENGLISH
2. Do not attempt to remove cut material when
blade is moving. Wait until blade stops before
grasping cut material. Blades coast after turn off.
3. Avoid cutting nails. Inspect for and remove all
nails from lumber before cutting.
4. Place the wider portion of the saw base on
that part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made. If the workpiece is short
or small, clamp it down. DO NOT TRY TO HOLD
SHORT PIECES BY HAND!
►Fig.5
5. Before setting the tool down after completing a
cut, be sure that the guard has closed and the
blade has come to a complete stop.
6. Never attempt to saw with the circular saw
held upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
►Fig.6
7. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
8. Do not stop the blades by lateral pressure on
the saw blade.
9. Do not use any abrasive wheels.
10. Only use the saw blade with the diameter that
is marked on the tool or specied in the man-
ual.Useofanincorrectlysizedblademayaffect
theproperguardingofthebladeorguardopera-
tionwhichcouldresultinseriouspersonalinjury.
11. Keep blade sharp and clean.Gumandwood
pitchhardenedonbladesslowssawand
increasespotentialforkickback.Keepbladeclean
byrstremovingitfromtool,thencleaningitwith
gum and pitch remover, hot water or kerosene.
Never use gasoline.
12. Wear a dust mask and hearing protection when
use the tool.
13. Always use the saw blade intended for cutting
the material that you are going to cut.
14. Only use the saw blades that are marked with
a speed equal or higher than the speed marked
on the tool.
15. (For European countries only)
Always use the blade which conforms to
EN847-1.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
FUNCTIONAL
DESCRIPTION
CAUTION:
• Alwaysbesurethatthetoolisswitchedoffand
unpluggedbeforeadjustingorcheckingfunction
on the tool.
Adjusting depth of cut
CAUTION:
• Afteradjustingthedepthofcut,alwaystighten
the lever securely.
►Fig.7: 1. Lever
Loosentheleveronthedepthguideandmovethebase
upordown.Atthedesireddepthofcut,securethebase
bytighteningthelever.
For cleaner, safer cuts, set cut depth so that no more
thanonebladetoothprojectsbelowworkpiece.Using
proper cut depth helps to reduce potential for danger-
ousKICKBACKSwhichcancausepersonalinjury.
Bevel cutting
►Fig.8: 1.Clampingscrew
►Fig.9: 1.Clampingscrew
Loosen the clamping screws. Set for the desired angle
(0°-45°)bytiltingaccordingly,thentightentheclamp-
ing screws securely.
Sighting
►Fig.10: 1.Cuttingline(0°position)2.Cuttingline
(45° position)
For straight cuts, align the 0° position on the front of the
basewithyourcuttingline.For45°bevelcuts,alignthe
45° position with it.
Switch action
CAUTION:
• Beforeplugginginthetool,alwayschecktosee
that the switch trigger actuates properly and
returnstothe"OFF"positionwhenreleased.
• Donotpulltheswitchtriggerhardwithoutpress-
inginthelock-offbutton.Thiscancauseswitch
breakage.
►Fig.11: 1. Switch trigger 2.Lock-offbutton
Topreventtheswitchtriggerfrombeingaccidentally
pulled,alock-offbuttonisprovided.
Tostartthetool,depressthelock-offbuttonandpullthe
switchtrigger.Releasetheswitchtriggertostop.

9ENGLISH
WARNING:
• Foryoursafety,thistoolisequippedwitha
lock-offbuttonwhichpreventsthetoolfrom
unintendedstarting.NEVERusethetoolifit
runs when you simply pull the switch trigger
withoutpressingthelock-offbutton.Returntool
to a Makita service center for proper repairs
BEFOREfurtherusage.
• NEVERtapedownordefeatpurposeandfunc-
tionoflock-offbutton.
ASSEMBLY
CAUTION:
• Alwaysbesurethatthetoolisswitchedoffand
unpluggedbeforeadjustingorcheckingfunction
on the tool.
Removing or installing saw blade
CAUTION:
• Besurethebladeisinstalledwithteethpointing
up at the front of the tool.
• UseonlytheMakitawrenchtoinstallorremove
theblade.
►Fig.12: 1. Hex wrench 2. Shaft lock 3. Loosen
4.Tighten
Toremovetheblade,presstheshaftlocksothatthe
bladecannotrevolveandusethewrenchtoloosenthe
hexboltcounterclockwise.Thenremovethehexbolt,
outerangeandblade.
►Fig.13: 1.Innerange2.Sawblade3.Outerange
4.Hexbolt
Whenchangingblade,makesuretoalsocleanupper
andlowerbladeguardsofaccumulatedsawdust.Such
efforts do not, however, replace the need to check lower
guardoperationbeforeeachuse.
For tool with the inner ange for
other than 15.88 mm hole-diameter
saw blade
►Fig.14: 1. Mounting shaft 2.Innerange3. Saw
blade4.Outerange5.Hexbolt
Theinnerangehasacertaindiameterprotrusionon
one side of it and a different diameter protrusion on the
otherside.Chooseacorrectsideonwhichprotrusion
tsintothesawbladeholeperfectly.
Next,mounttheinnerangeontothemountingshaft
sothatthecorrectsideofprotrusionontheinnerange
facesoutwardandthenplacesawbladeandouter
ange.
BESURETOTIGHTENTHEHEXBOLTCLOCKWISE
SECURELY.
CAUTION:
• Make sure that the protrusion "a" on the
inner ange that is positioned outside
ts into the saw blade hole "a" perfectly.
Mountingthebladeonthewrongsidecanresult
inthedangerousvibration.
For tool with the inner ange for a
15.88 mm hole-diameter saw blade
(country specic)
►Fig.15: 1. Mounting shaft 2.Innerange3. Saw
blade4.Outerange5.Hexbolt
►Fig.16: 1. Mounting shaft 2.Innerange3. Saw
blade4.Outerange5.Hexbolt6.Ring
Mounttheinnerangewithitsrecessedsidefacing
outward onto the mounting shaft and then place saw
blade(withtheringattachedifneeded),outerange
andhexbolt.
BESURETOTIGHTENTHEHEXBOLTCLOCKWISE
SECURELY.
WARNING:
• Before mounting the blade onto the spin-
dle, always be sure that the correct ring for
the blade's arbor hole you intend to use is
installed between the inner and the outer
anges.Useoftheincorrectarborholering
mayresultintheimpropermountingoftheblade
causingblademovementandseverevibration
resultinginpossiblelossofcontrolduringoper-
ationandinseriouspersonalinjury.
Hex wrench storage
►Fig.17: 1. Hex wrench
Whennotinuse,storethehexwrenchasshowninthe
guretokeepitfrombeinglost.
Connecting a vacuum cleaner
(Optional accessory)
►Fig.18: 1.Dustnozzle2. Screw
►Fig.19: 1. Vacuum cleaner 2. Hose
Whenyouwishtoperformcleancuttingoperation,
connect a Makita vacuum cleaner to your tool. Install
thedustnozzleonthetoolusingthescrew.Thencon-
nect a hose of the vacuum cleaner to the dust nozzle as
showninthegure.
OPERATION
CAUTION:
• Besuretomovethetoolforwardinastraight
line gently. Forcing or twisting the tool will result
in overheating the motor and dangerous kick-
back,possiblycausingsevereinjury.
• Alwaysuseafrontgripandrearhandleand
rmlyholdthetoolbybothfrontgripandrear
handle during operations.

10 ENGLISH
►Fig.20
Holdthetoolrmly.Thetoolisprovidedwithbothafront
gripandrearhandle.Usebothtobestgraspthetool.If
bothhandsareholdingsaw,theycannotbecutbythe
blade.Setthebaseontheworkpiecetobecutwithout
theblademakinganycontact.Thenturnthetoolonand
waituntilthebladeattainsfullspeed.Nowsimplymove
the tool forward over the workpiece surface, keeping
itatandadvancingsmoothlyuntilthesawingiscom-
pleted.
Togetcleancuts,keepyoursawinglinestraightand
your speed of advance uniform. If the cut fails to prop-
erly follow your intended cut line, do not attempt to turn
orforcethetoolbacktothecutline.Doingsomaybind
thebladeandleadtodangerouskickbackandpossible
seriousinjury.Releaseswitch,waitforbladetostop
andthenwithdrawtool.Realigntoolonnewcutline,
andstartcutagain.Attempttoavoidpositioningwhich
exposesoperatortochipsandwooddustbeingejected
fromsaw.Useeyeprotectiontohelpavoidinjury.
Rip fence (Guide rule) (optional
accessory)
►Fig.21: 1.Clampingscrew2.Ripfence
Thehandyripfenceallowsyoutodoextra-accurate
straight cuts. Simply slide the rip fence up snugly
against the side of the workpiece and secure it in posi-
tionwiththeclampingscrewonthefrontofthebase.It
alsomakesrepeatedcutsofuniformwidthpossible.
MAINTENANCE
CAUTION:
• Alwaysbesurethatthetoolisswitchedoffand
unpluggedbeforeattemptingtoperforminspec-
tion or maintenance.
• Clean out the upper and lower guards to
ensure there is no accumulated sawdust
which may impede the operation of the lower
guarding system. Adirtyguardingsystemmay
limit the proper operation which could result in
seriouspersonalinjury.Themosteffectiveway
to accomplish this cleaning is with compressed
air. If the dust is being blown out of the
guards, be sure the proper eye and breath-
ing protection is used.
• Neverusegasoline,benzine,thinner,alcohol
orthelike.Discoloration,deformationorcracks
may result.
Adjusting for parallelism
►Fig.22: 1. Screw
Theparallelismbetweenthebladeandthebasehas
beenfactoryadjusted.Butifitisoff,youcanadjustitas
the following procedure.
Make sure all levers and screws are tightened. Slightly
loosenthescrewasillustrated.Whileopeningthelower
guard,movetherearofbasesothatthedistanceAand
Bareequal.Afteradjusting,tightenthescrew.Makea
test cut to get a correct parallelism.
Adjusting for accuracy of 0° cut
►Fig.23: 1. Screw
►Fig.24: 1.Triangularrule
Thisadjustmenthasbeenmadeatthefactory.Butifitis
off,adjusttheadjustingscrewswithahexwrenchwhile
inspecting0°thebladewiththebaseusingatriangular
ruleorsquarerule,etc.
Replacing carbon brushes
►Fig.25: 1. Limit mark
Removeandcheckthecarbonbrushesregularly.
Replacewhentheyweardowntothelimitmark.Keep
thecarbonbrushescleanandfreetoslipintheholders.
Bothcarbonbrushesshouldbereplacedatthesame
time.Useonlyidenticalcarbonbrushes.
►Fig.26: 1. Screwdriver 2. Brush holder cap
Useascrewdrivertoremovethebrushholdercaps.
Takeouttheworncarbonbrushes,insertthenewones
andsecurethebrushholdercaps.
TomaintainproductSAFETYandRELIABILITY,repairs,
anyothermaintenanceoradjustmentshouldbeper-
formedbyMakitaAuthorizedServiceCenters,always
using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• Theseaccessoriesorattachmentsarerecom-
mendedforusewithyourMakitatoolspecied
inthismanual.Theuseofanyotheraccessories
orattachmentsmightpresentariskofinjuryto
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Sawblades
• Ripfence(Guiderule)
• Guiderail
• Guiderailadapter
• Rulebar
• Dustnozzle
• Hexwrench
NOTE:
• Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.They
may differ from country to country.

11 УКРАЇНСЬКА
УКРАЇНСЬКА (Оригінальні вказівки)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель HS7601
Діаметрдиску 190мм
Макс.глибинарізання на0° 66мм
на45° 46мм
Швидкістьбезнавантаження 5200хв-1
Загальнадовжина 309мм
Чиставага 3,7кг
Класбезпеки /II
• Оскількинашапрограманауковихдослідженьірозробоктриваєбезперервно,наведенітуттехнічні
характеристикиможутьбутизміненібезпопередження.
• Урізнихкраїнахтехнічніхарактеристикиможутьбутирізними.
• МасавідповіднодоEPTA-Procedure01/2014
Використання за призначенням
Інструментпризначенийдляпоздовжньогота
поперечногорізаннязапрямоюлінієютарізання
підкосимкутомподеревиніуміцномуконтактііз
деталлю.Привикористанніоригінальногопильного
полотнавиробництвакомпаніїMakitaВитакож
можетепилятийіншіматеріали.
Джерело живлення
Інструментможнапідключатилишедоджерела
живлення,щомаєнапругу,зазначенувтабличці
іззаводськимихарактеристиками,івінможепра-
цюватилишевідоднофазногоджерелазмінного
струму.Вінмаєподвійнуізоляцію,аотжеможе
такожпідключатисядорозетокбезлініїзаземлення.
Шум
РівеньшумузашкалоюАутиповомувиконанні,
визначенийвідповіднодоEN62841:
Рівеньзвуковоготиску(LpA):92дБ(A)
Рівеньзвуковоїпотужності(LWA):103дБ(A)
Похибка(K):3дБ(A)
Користуйтеся засобами захисту слуху
Вібрація
Загальнавеличинавібрації(суматрьохвекторів)
визначеназгіднозEN62841:
Режимроботи:пиляннядеревини
Вібрація(ah,W):2,5м/с2абоменше
Похибка(K):1,5м/с2
ПРИМІТКА:Заявленезначеннявібраціїбуло
виміряноувідповідностідостандартнихметодів
тестуваннятаможевикористовуватисядляпорів-
нянняодногоінструментазіншим.
ПРИМІТКА:Заявленезначеннявібраціїможе
такожвикористовуватисядляпопередньоїоцінки
впливу.
ПОПЕРЕДЖЕННЯ: Залежновідумоввикори-
станнявібраціяпідчасфактичноїроботиінструмента
можевідрізнятисявідзаявленогозначеннявібрації.
ПОПЕРЕДЖЕННЯ:Забезпечтеналежні
запобіжнізаходидлязахистуоператора,щовідпо-
відатимутьумовамвикористанняінструмента(слід
братидоувагивсіскладовіробочогоциклу,такіяк
час,колиінструментвимкненотаколивінпочинає
працюватинахолостомуходіпідчасзапуску).
Декларація про відповідність
стандартам ЄС
Тільки для країн Європи
ДеклараціюпровідповідністьстандартамЄСнаве-
деновДодаткуAдоцієїінструкціїзексплуатації.
Загальні застереження щодо
техніки безпеки при роботі з
електроінструментами
ПОПЕРЕДЖЕННЯ: Уважно ознайомтеся з
усіма попередженнями про дотримання правил
техніки безпеки, інструкціями, ілюстраціями та тех-
нічними характеристиками, що стосуються цього
електроінструмента.Невиконаннябудь-якихінструк-
цій,переліченихнижче,можепризвестидоураження
електричнимструмом,пожежіта/аботяжкихтравм.
Збережіть усі інструкції з тех-
ніки безпеки та експлуатації на
майбутнє.
Термін«електроінструмент»,зазначенийуінструкції
зтехнікибезпеки,стосуєтьсяелектроінструмента,
якийфункціонуєвіделектромережі(електроін-
струментзкабелемживлення),абоелектроін-
струментазживленнямвідбатареї(безпровідний
електроінструмент).

12 УКРАЇНСЬКА
Попередження про необхідну
обережність під час роботи з
циркулярною пилою
Порядок експлуатації
1.
НЕБЕЗПЕЧНО! Завжди тримайте руки на
відстані від зони різання та полотна. Тримайте
другу руку на допоміжній ручці або кожусі
двигуна.Якщотриматиінструментобома
руками,їхнеможливобудепорізатиобполотно.
2. Забороняється простягати руки нижче
деталі.Кожухнезахищаєвідполотнавнизу
деталі.
3. Необхідно відрегулювати глибину різання
відповідно до товщини деталі.Щонайменше
одинзубецьполотнамаєбутиповністювидно
внизудеталі.
4. Забороняється під час різання тримати
деталь у руках або на колінах. Необхідно
закріпити деталь на стійкій поверхні.Дуже
важливозабезпечитиналежнуопоруробочого
місця,щобзвестидомінімумувпливнатіло,
заїданняполотнатавтратукерування.
►Рис.1
5. Тримайте електроінструмент за ізольовані
поверхні держака під час виконання дії, за
якої різальний інструмент може зачепити
приховану електропроводку або власний
шнур.Торканнядротупіднапругоюможепри-
звестидопередаваннянапругидометалевих
частинелектроінструментатадоураження
оператораелектричнимструмом.
6. Під час поздовжнього пиляння обов’язково
використовуйте напрямну планку або пряму
лінійку.Цепокращитьточністьрізаннята
зменшитьімовірністьзаїданняполотна.
7. Обов’язково використовуйте полотна зі
шпиндельними отворами відповідного
розміру та форми (ромбічні або круглі).
Полотна,щоневідповідаютьприладдюдля
кріпленняпили,працюватимутьексцентрично,
щопризведедовтратиконтролю.
8. Заборонено використовувати пошкод-
жені або невідповідні шайби та болти для
полотна.Шайбитаболтиполотнаспеціально
розробленідляцієїпилидлязабезпечення
оптимальнихробочиххарактеристиктабезпеч-
ноїексплуатації.
Причини віддачі та відповідні попередження:
— Віддача—ценесподіванареакціязатиснутого,
застряглогоабозміщеногодискапили,що
призводитьдонеконтрольованоговистрілю-
ванняпиливгорутаздеталівнапрямкудо
оператора.
— Колидискзатиснулоабощільнозаїловпро-
пилі,вінзупиняється,апрацюючийдвигун
призводитьдошвидкоговідкиданняпристрою
дооператора.
— якщополотнозакрутилосяабозмістилосяв
прорізі,зубецьзадньогокраюполотнаможе
встромитисяуверхнюповерхнюдеревини,що
всвоючергупризведедовиходуполотнаіз
пропилутавідскакуваннюйогодооператора.
Причинамивіддачієнеправильнекористування
пилоюта/абонеправильнийпорядокабоумови
експлуатації.Їїможнауникнути,дотримуючисьзапо-
біжнихзаходів,наведенихнижче.
1. Необхідно міцно обома руками тримати
пилу за ручку та розмістити руки таким
чином, щоб протистояти зусиллю віддачі.
Необхідно зайняти положення з будь-якого
боку полотна, але не на одній лінії з ним.У
разівіддачіпилавідскочитьназад,алеопера-
торзможеконтролюватизусиллявіддачі,якщо
будевжитовсіхзапобіжнихзаходів.
2. У разі заїдання полотна або переривання
різання з будь яких причин потрібно відпу-
стити курок та утримувати пилу в матеріалі
нерухомо до повної зупинки полотна. Ні в
якому разі не можна намагатися вийняти
пилу з деталі або витягти її під час руху
полотна — це може спричинити віддачу.
Ретельноогляньтепилутавиконайтенеобхідні
дїїзусуненняпричинизаїданняполотна.
3. Під час повторного встановлення пили на
деталь необхідно відцентрувати диск пили
в пропилі так, щоб зубці пили не зачепилися
за матеріал.Якщодискпилизатиснуло,він
можевийтиабозіскочитиздеталіпідчаспов-
торноговвімкненняпили.
4. Необхідно забезпечити опору великих пане-
лей, щоб мінімізувати ризик защемлення
полотна та віддачі.Великіпанеліпрогина-
ютьсяпідсвоєювагою.Необхіднорозташувати
опоризобохбоківпанелі,білялініїрізаннята
білякраюпанелі.
►Рис.2
►Рис.3
5. Не можна користуватися тупими або пошко-
дженими полотнами.Незагостреніабонепра-
вильновстановленіполотнароблятьвузький
пропил,щопризводитьдонадмірноготертя,
заїданняполотнаабовіддачі.
6. Перед початком різання необхідно затяг-
нути та закріпити затискні важелі регулю-
вання глибини та нахилу полотна.Зміщення
регулюванняполотнапідчасрізанняможе
призвестидозаїданняабовіддачі.
7. Необхідна особлива обережність під час
врізання в наявні стіни або інші невидимі
зони.Виступаючеполотноможезіткнутисяз
предметами,щоспричинятьвіддачу.
8. ОБОВ’ЯЗКОВО міцно тримайте інструмент
обома руками. НІ В ЯКОМУ РАЗІ не кладіть
руку, ногу чи будь-яку частину тіла нижче
основи інструмента або позаду пили, осо-
бливо під час поперечного різання.Уразі
віддачіпиламожепростоперескочитичерез
рукутаспричинитисерйознутравму.
►Рис.4
9. Ні в якому разі не прикладайте силу до
пили. Натискайте на пилу вперед із такою
швидкістю, щоб полотно різало, не зменшу-
ючи швидкості.Прикладаннясилидопили
можепризвестидонерівногопрорізу,втрати
точностітаможливоївіддачі.

13 УКРАЇНСЬКА
Функція захисного кожуха
1. Щораз перед початком роботи слід пере-
віряти належне закриття нижнього кожуху.
Не слід починати роботу з пилою, якщо
нижній захисний кожух не рухається вільно
та одразу не закривається. Ніколи не слід
затискати або затягувати нижній кожух у
відкритому положенні.Якщопилавипадково
впаде,нижнійзахиснийкожухможепогнутися.
Слідпіднятинижнійзахиснийкожухзадопо-
могоюручкитапереконатися,щовінвільно
пересуваєтьсятанеторкаєтьсядискуабоіншої
частиниприбудь-якомукутітаглибинірізання.
2.
Слід перевірити функціонування пружини ниж-
нього захисного кожуха. У разі неналежного
функціонування захисного кожуха та пружини
їх необхідно відремонтувати перед викорис-
танням.Нижнійзахиснийкожухможеповільно
працюватипринаявностіпошкодженихчастин,
клейкихвідкладеньабонакопиченнясміття.
3. Нижній захисний кожух можна відводити
руками тільки при виконанні спеціальних
прорізів, таких як «врізання» та «комбіноване
різання». Підніміть нижній захисний кожух
за допомогою ручки відведення та, як тільки
диск пили увійде у матеріал, відпустіть ниж-
ній захисний кожух.Длярештивидіврізання
нижнійкожухповиненпрацюватиавтоматично.
4. Перед встановленням пили на верстат або
підлогу слід завжди перевіряти, щоб нижній
захисний кожух покривав диск.Незахищений
диск,щорухаєтьсязаінерцією,призведедо
пересуванняпилиназад,ріжучибудь-якіпред-
метинасвоємушляху.Слідпам’ятати,щопісля
відпусканнявмикачадискупотрібендеякийчас
дляповноїзупинки.
5. Щоб перевірити нижній кожух, його слід
відкрити вручну, а потім необхідно відпу-
стити і подивитися, як він закривається.
Також слід переконатися, що ручка відве-
дення не торкається кожуха інструмента.
Залишенняріжучогодисканезахищенимє
ДУЖЕНЕБЕЗПЕЧНИМ,аджеможепризвести
досерйознихтравм.
Додаткові попередження про необхідну
обережність
1. Виявляйте особливу обережність під час
різання сирої деревини, лісоматеріалу,
обробленого під тиском, або сучкуватої
деревини.Плавнопросувайтеінструмент
вперед,незменшуючишвидкостіполотна,щоб
уникнутиперегріваннязубців.
2.
Не намагайтеся забирати відрізаний матеріал
під час руху полотна. Зачекайте до зупинки
полотна, перш ніж брати відрізаний матеріал.
Полотнарухаютьсязаінерцієюпіслявимкнення.
3. Уникайте різання цвяхів. Перед початком
роботи огляньте лісоматеріал та видаліть із
нього всі цвяхи.
4. Розташуйте ширшу частину основи пили на
тій частині деталі, що має надійну опору, а
не на тій, яка відпаде після різання. Короткі
або малі деталі необхідно притискати.
ЗАБОРОНЕНО ТРИМАТИ КОРОТКІ ДЕТАЛІ
РУКАМИ!
►Рис.5
5. Перед тим як відставляти інструмент після
завершення різання, переконайтеся, що
захисний кожух закритий і полотно повністю
зупинилося.
6. Ні в якому разі не намагайтеся різати затис-
нутою лещатами перевернутою циркуляр-
ною пилою. Це дуже небезпечно та може
призвести до тяжких нещасних випадків.
►Рис.6
7. Деякі матеріали містять токсичні хімічні
речовини. Будьте обережні, щоб не допу-
стити вдихання пилу та його контакту зі
шкірою. Дотримуйтеся правил техніки без-
пеки виробника матеріалу.
8. Заборонено зупиняти полотна, приклада-
ючи боковий тиск до ріжучого полотна.
9. Заборонено використовувати абразивні
диски.
10. Використовуйте тільки ріжуче полотно,
що має діаметр, зазначений на інструменті
або вказаний в інструкції з експлуатації.
Використанняполотнаневідповідногорозміру
можезавадитиналежномузахиступолотнаабо
функціонуваннюзахисногокожуха,щоможуть
призвестидосерйознихтравм.
11. Полотно має бути гострим та чистим.
Деревнийпектасмола,застиглінаполотнах,
сповільнюютьпилутазбільшуютьризиквід-
дачі.Підтримуйтечистотуполотна.Дляцього
знімітьйогозінструмента,апотімочистіть
задопомогоюзасобудлявидаленнясмоли,
гарячоїводиабогасу.Використовуватибензин
заборонено.
12. Під час користування інструментом вико-
ристовуйте пилозахисну маску та засоби
захисту органів слуху.
13. Завжди використовуйте диск пили, що при-
значений для різання саме того матеріалу,
який ви збираєтеся різати.
14. Використовуйте тільки такі диски пили, на
яких указана швидкість дорівнює швидко-
сті, зазначеній на інструменті, або є біль-
шою за неї.
15. (Тільки для країн Європи.)
Завжди використовуйте диск, що відповідає
стандарту EN847-1.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
ПОПЕРЕДЖЕННЯ: НІКОЛИ НЕ втрачайте
пильності та не розслаблюйтеся під час корис-
тування виробом (що можливо при частому
користуванні); обов’язково строго дотримуй-
теся відповідних правил безпеки. НЕНАЛЕЖНЕ
ВИКОРИСТАННЯ або недотримання правил
безпеки, викладених у цій інструкції з експлуа-
тації, може призвести до серйозних травм.

14 УКРАЇНСЬКА
ІНСТРУКЦІЯ З
ВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Передрегулюваннямтаперевіркоюсправно-
стіінструменту,переконайтесявтому,щовін
вимкненийтавідключенийвідмережі.
Регулювання глибини різання
ОБЕРЕЖНО:
• Післярегулюванняглибинирізанняслід
завждинадійнозатягнутиважіль.
►Рис.7: 1.Важіль
Послабтеважільнанапрямнійглибинитапере-
суньтеосновувгоруабовниз.Нанеобхіднійглибині
різаннязакріпітьоснову,затягнувшиважіль.
Длязабезпеченнярівнішогорізання,слідвідрегу-
люватиглибинурізаннятакимчином,щобзамежі
деталівиходилонебільше,ніжодинзубецьполотна.
Використаннявірноїглибинирізаннядопомагає
знизитипотенціальнунебезпекуВІДДАЧІ,якаможе
призвестидопоранень.
Різання під кутом
►Рис.8: 1.Затискнийгвинт
►Рис.9: 1.Затискнийгвинт
Послабтезатискнігвинти.Шляхомнахиляннявста-
новітьпотрібнийкут(0°-45°),післячогоміцнозатяг-
нітьзатискнігвинти.
Виставляння
►Рис.10: 1.Лініярізання(положення0°)2.Лінія
різання(положення45°)
Длявиконанняпрямихрозрізівнеобхідносумістити
положення0°спередуосновиізлінієюрізання.Для
виконаннярізанняпідкутом45°необхідносумістити
злінієюрізанняположення45°.
Дія вимикача
ОБЕРЕЖНО:
• Передвмиканнямінструментуумережу
обов'язковоперевірте,чикнопкавимикача
нормальноспрацьовуєіпіслявідпускання
повертаєтьсявположення"вимкнено".
• Ніколиненатискайтеізсилоюнакуроквми-
кача,якщокнопкаблокуваннявимкненого
положенняненатиснута.Цеможезламати
вмикач.
►Рис.11: 1.Курковийвмикач2.Кнопкаблокування
вимкненогоположення
Длятого,щобзапобігтивипадковомунатисканню
куркавмикача,єкнопкаблокуваннявимкненого
положення.
Длятого,щобзапуститиінструмент,сліднатиснути
накнопкублокуваннявимкненогоположеннята
натиснутинакуроквмикача.Длязупиненняроботи
курокслідвідпустити.
ПОПЕРЕДЖЕННЯ:
•
Ізміркуваньбезпекицейінструментоблад-
нанийкнопкоюблокуваннявимкненого
положення,щозапобігаєдовільномузапуску
інструмента.ЗАБОРОНЕНОкористатисяінстру-
ментом,якщовінзапускаєтьсяпростимнатис-
каннямкуркавмикачабезнатисканнякнопки
блокуваннявимкненогоположення.ПЕРЕД
подальшимвикористаннямінструментслід
здативремонтдосервісногоцентраMAKITA.
• ЗАБОРОНЕНОфіксуватискотчемабоіншим
чиномвідключатифункціюкнопкиблокування
вимкненогоположення.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Передрегулюваннямтаперевіркоюсправно-
стіінструменту,переконайтесявтому,щовін
вимкненийтавідключенийвідмережі.
Зняття та встановлення полотна
пили
ОБЕРЕЖНО:
• Перевірте,щобполотнобуловстановлене
так,щобзубцібулинаправленівгорув
напрямкупередньоїчастиниінструмента.
• Длявстановленняабозняттяполотнаслід
використовуватитількиключвиробництва
компаніїMakita.
►Рис.12: 1.Шестиграннийключ2.Фіксатор
3.Послабити4.Затягнути
Длятого,щобзнятиполотно,слідповністюнатис-
нутизамоквалатакимчином,щобполотнонемогло
обертатись,тазадопомогоюключапослабитиболт
ізшестигранноюголівкою,повернувшийогопроти
годинниковоїстрілки.Потімслідвийнятиболт,зов-
нішнійфланецьтаполотно.
►Рис.13: 1.Внутрішнійфланець2.Дискпили
3.Зовнішнійфланець4.Болтізшести-
гранноюголівкою
Підчасзміниполотнаслідтакожочиститиверхнійта
нижнійкожухиполотнавідтирси,щонакопичилась.
Однак,такідіїназаміщаютьнеобхідностіперевірки
роботинижньогокожухапередкожнимвикористанням.
Для інструмента із внутрішнім
фланцем під полотно, діаметр
отвору якого є іншим, ніж 15,88 мм
►Рис.14: 1.Валкріплення2.Внутрішнійфланець
3.Дискпили4.Зовнішнійфланець
5.Болтізшестигранноюголівкою
Внутрішнійфланецьмаєвиступпевногодіаметраз
одногобокутавиступздіаметром,щовідрізняється
відпопереднього,зіншогобоку.Виберітьправиль-
нийбік,виступякоготочнопідходитьдоотвору
полотна.

15 УКРАЇНСЬКА
Потімвстановітьвнутрішнійфланецьнавалкрі-
пленнятакимчином,щоббіквнутрішньогофланця
зправильнимвиступомбувнаправленийназовні,
післячоговстановітьполотнопилитазовнішній
фланець.
ОБОВ’ЯЗКОВОМІЦНОЗАТЯГНІТЬБОЛТІЗ
ШЕСТИГРАННОЮГОЛІВКОЮЗАГОДИННИКОВОЮ
СТРІЛКОЮ.
ОБЕРЕЖНО:
• Переконайтеся, що виступ "a" на вну-
трішньому фланці, направлений назовні,
точно підходить до отвору "a" полотна
пили.Встановленняполотнанавиступ
іншогодіаметраможепризвестидонебезпеч-
ноївібрації.
Для інструмента із внутрішнім
фланцем під полотно пили
із діаметром отвору 15,88 мм
(залежно від країни)
►Рис.15: 1.Валкріплення2.Внутрішнійфланець
3.Дискпили4.Зовнішнійфланець
5.Болтізшестигранноюголівкою
►Рис.16: 1.Валкріплення2.Внутрішнійфланець
3.Дискпили4.Зовнішнійфланець
5.Болтізшестигранноюголівкою
6.Кільце
Установітьвнутрішнійфланець,направившивито-
ченучастинуназовні,навалкріплення,потімуста-
новітьполотнопили(ізприкріпленимкільцем,якщо
необхідно),зовнішнійфланецьтаболтізшестигран-
ноюголівкою.
ОБОВ’ЯЗКОВОМІЦНОЗАТЯГНІТЬБОЛТІЗ
ШЕСТИГРАННОЮГОЛІВКОЮЗАГОДИННИКОВОЮ
СТРІЛКОЮ.
ПОПЕРЕДЖЕННЯ:
• Перш ніж встановлювати диск на шпин-
дель, переконайтеся, що між внутрішнім
і зовнішнім фланцем знаходиться відпо-
відне кільце для осьового отвору диска.
Черезвикористанняневідповідногокільця
дляосьовогоотворудискможебутивстанов-
ленийненалежнимчином;уцьомувипадку
дискнебудеповністюзакріплений,з'явиться
сильнавібрація,щопідчасроботиможе
призвестидовтратиконтролютаякнаслідок
досерйознихтравм.
Зберігання шестигранного ключа
►Рис.17: 1.Шестиграннийключ
Колишестиграннийключневикористовується,щоб
віннезагубився,йогослідзберігатиякпоказанона
малюнку.
Приєднання пилососа (додаткове
приладдя)
►Рис.18: 1.Штуцердляпилу2.Гвинт
►Рис.19: 1.Пилосос2.Шланг
Якщовихочетевиконатиопераціїзрізанняіздотри-
маннямчистоти,доінструментаслідпідключити
пилососMakita.Встановітьнаконечникдляпилуна
інструментзадопомогоюгвинтів.Потімприєднайте
шлангпилососадонаконечникадляпилу,якпока-
занонамалюнку.
ЗАСТОСУВАННЯ
ОБЕРЕЖНО:
• Інструментслідплавнопереміщатипопрямій
лінії.Докладаннязусильабоперекручування
інструментаможутьпризвестидойогопере-
грівутанебезпечноївіддачі,щовсвоючергу
можепризвестидосерйознихтравм.
• Слідзавждивикористовуватизаднюйпере-
днюручкитаміцнотриматиінструментза
обидвіручкипідчасроботи.
►Рис.20
Інструментслідтриматиміцно.Наінструментіє
якпередня,такізадняручка.Триматиінструмент
слідзаобидвіручки.Якщопилутриматиобома
руками,товонинеможутьбутипорізаніполотном.
Встановітьосновунадеталь,щорізатиметьсятаким
чином,щобполотноїїнеторкалось.Потімувімкніть
інструменттазаждіть,докиполотнонабереповної
швидкості.Теперслідпростопереміститиінстру-
ментвпередпоповерхнідеталі,утримуючийогона
площинітаплавнопросуваючийого,докипиляння
небудезавершено.
Дляточногорізаннясліддотримуватипрямоїлінії,
тапросуватипилузоднаковоюшвидкістю.Якщопід
часрізаннянапрямрізаннявідхиляєтьсявіднамі-
ченого,неможнанамагатисьповернутиабосилою
направитиінструментназадналініюрізання.Такідії
можутьпризвестидозаклинюванняполотнатавід-
дачіізподальшоютяжкоютравмою.Відпустітьпере-
микач,зачекайте,докиполотнозупиниться,апотім
заберітьінструмент.Виставтеінструментнанову
лініюрізаннятапочнітьрізаннязнов.Намагайтесь
назайматитакихположень,уякихбиз-підпилина
операторалетілатирсааботріски.Длязапобігання
травмамслідвдягатизасобизахистуочей.
Напрямна планка (реєстрова
мітка) (додаткове приладдя)
►Рис.21: 1.Затискнийгвинт2.Направляюча
планка
Зручнанапрямнапланкадозволяєробитинадзви-
чайноточніпрямірозрізи.Слідпростопересунути
напрямнупланкувпритулдокраюробочоїдеталіта
закріпитиїїунеобхідномуположеннізадопомогою
затискногогвинтавпереднійчастиніоснови.Це
такождозволяєбагаторазововиконуватирозрізи
однаковоїширини.

16 УКРАЇНСЬКА
ТЕХНІЧНЕ
ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Передтим,якоглянутиінструмент,абовико-
натиремонт,переконайтеся,щовінвимкне-
нийтавідключенийвідмережі.
• Очистіть нижній та верхній захисні кожухи
полотна і переконайтеся у тому, що на них
немає тирси, яка може зашкодити роботі
захисної системи нижнього захисного
кожуха.Засміченістьзахисноїсистемиможе
обмежитиналежнуфункціональність,іце
можепризвестидоотриманнясерйозних
травм.Найбільшефективнимспособом
чищенняєвикористаннястиснутогоповітря.
Під час видування пилу із захисних кожу-
хів полотна слід обов’язково надягати
відповідні засоби індивідуального захи-
сту органів зору та дихання.
• Ніколиневикористовуйтегазолін,бензин,
розріджувач,спирттаподібніречовини.
Їхвикористанняможепризвестидозміни
кольору,деформаціїтапоявитріщин.
Регулювання паралельності
►Рис.22: 1.Гвинт
Регулюванняпаралельностіміжполотномта
основоюбуловиконаноназаводі.Інакшеїїможна
відрегулювати,дотримуючисьнижченаведеноїпро-
цедури.
Переконайтеся,щовсіважелітагвинтизатягнуті.
Злегкапослабтегвинт,якпоказанонамалюнку.
Відкриваючинижнійзахиснийкожух,перемістіть
заднючастинуоснови,щобвідстаніAтаBбули
однаковими.Післявиконаннярегулюваннязатяг-
нітьгвинт.Зробітьпробнийрозріз,щобдосягти
паралельності.
Регулювання точності різання під
кутом 0°
►Рис.23: 1.Гвинт
►Рис.24: 1.Трикутналінійка
Церегулюваннябуловиконаненазаводі.Уразі
порушеннянастройкивідрегулюйтеположення
регулювальнихгвинтівзадопомогоюшестигранного
ключа,забезпечивши0°дляполотнаіосновиза
допомогоютрикутноїлінійкиабокосинцятощо.
Заміна вугільних щіток
►Рис.25: 1.Обмежувальнавідмітка
Регулярнознімайтетаперевіряйтевугільніщітки.
Замінюйтеїх,колизноссягаєграничноївідмітки.
Вугільніщіткиповиннібутичистимитавільноруха-
тисьущіткотримачах.Одночаснотребазамінювати
обидвівугільніщітки.Використовуйтелишеоднакові
вугільніщітки.
►Рис.26: 1.Викрутка2.Ковпачокщіткотримача
Длявийманняковпачківщіткотримачівкористуйтесь
викруткою.Видалітьзношенівугільніщітки,вставте
новітазакріпітьковпачкищіткотримачів.
Длятого,щобпідтримуватиБЕЗПЕКУта
НАДІЙНІСТЬ,ремонт,технічнеобслуговуванняабо
регулюваннямаютьвиконуватиуповноваженіцен-
триобслуговування"Макіта",девикористовуються
лишестандартнізапчастини"Макіта".
ДОДАТКОВЕ ПРИЛАДДЯ
ОБЕРЕЖНО:
• Цеоснащенняабоприладдярекомендовано
длявикористаннязінструментами"Макіта",
щоописанівінструкціїзексплуатації.
Використанняякогосьіншогооснащенняабо
приладдяможеспричинититравмування.
Оснащенняабоприладдяслідвикористову-
ватилишезапризначенням.
Уразінеобхідності,отриматидопомогувбільш
детальномуознайомленнізоснащеннямзвертай-
тесьдомісцевогоСервісногоцентру"Макіта".
• Полотнапили
• Напрямнапланка(реєстровамітка)
• Напрямнарейка
• Адаптернапрямноїрейки
• Лінійка
• Наконечникдляпилу
• Шестиграннийключ
ПРИМІТКА:
• Деякіелементиспискуможутьвходитидо
комплектуінструментаякстандартнепри-
ладдя.Вониможутьвідрізнятисязалежновід
країни.

17 POLSKI
POLSKI (Instrukcja oryginalna)
SPECYFIAKCJE
Model HS7601
Średnicatarczy 190 mm
Maks.głębokośćcięcia przykącie0° 66 mm
przykącie45° 46 mm
Prędkośćbezobciążenia 5 200 min-1
Długośćcałkowita 309 mm
Ciężarnetto 3,7 kg
Klasabezpieczeństwa /II
• Wzwiązkuzestaleprowadzonymprzeznasząrmęprogramembadawczo-rozwojowymniniejszedanemogą
uleczmianombezwcześniejszegopowiadomienia.
• Danetechnicznemogąróżnićsięwzależnościodkraju.
• CiężarpodanyzgodniezprocedurąEPTA01/2014
Przeznaczenie
Narzędzieprzeznaczonejestdowykonywaniawzdłuż-
nychipoprzecznychcięćprostychorazcięćpod
kątemwdrewnie,gdyspoczywaononaobrabianym
elemencie.Stosującodpowiednieczęścioryginalne
rmyMakita,istniejemożliwośćcięciarównieżinnych
materiałów.
Zasilanie
Narzędziewolnopodłączaćtylkodoźródełzasilaniao
napięciuzgodnymznapięciempodanymnatabliczce
znamionowej.Możnajezasilaćwyłączniejednofa-
zowymprądemprzemiennym.Jestonopodwójnie
izolowane,dlategoteżmożnajezasilaćzgniazdabez
uziemienia.
Poziom hałasu i drgań
TypowyrównoważnypoziomdźwiękuAokreślonyw
oparciuoEN62841:
Poziomciśnieniaakustycznego(LpA):92dB(A)
Poziommocyakustycznej(LWA):103dB(A)
Niepewność(K):3dB(A)
Należy stosować ochraniacze na uszy
Drgania
Całkowitawartośćpoziomudrgań(sumawektoróww3
osiach)określonazgodnieznormąEN62841:
Trybpracy:cięciedrewna
Emisjadrgań(ah,W):2,5m/s2lubmniej
Niepewność(K):1,5m/s2
WSKAZÓWKA:Deklarowanawartośćwytwarzanych
drgańzostałazmierzonazgodniezestandardową
metodątestowąimożnająwykorzystaćdoporówny-
wanianarzędzi.
WSKAZÓWKA:Deklarowanąwartośćwytwarzanych
drgańmożnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE:Drganiawytwarzanepodczas
rzeczywistegoużytkowaniaelektronarzędziamogą
sięróżnićodwartoścideklarowanej,wzależnościod
sposobujegoużytkowania.
OSTRZEŻENIE:Woparciuoszacowane
narażeniewrzeczywistychwarunkachużytkowania
należyokreślićśrodkibezpieczeństwawceluochrony
operatora(uwzględniającwszystkieelementycyklu
działania,tj.czas,kiedynarzędziejestwyłączonei
kiedypracujenabiegujałowym,atakżeczas,kiedy
jestwłączone).
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
DeklaracjazgodnościWEjestdołączonajakozałącznik
Adoniniejszejinstrukcjiobsługi.
Ogólne zasady bezpiecznej
eksploatacji elektronarzędzi
OSTRZEŻENIE: Należy zapoznać się z
ostrzeżeniami dotyczącymi bezpieczeństwa,
instrukcjami, ilustracjami i danymi technicz-
nymi dołączonymi do tego elektronarzędzia.
Niezastosowaniesiędopodanychponiżejinstrukcji
możeprowadzićdoporażeniaprądem,pożarui/lub
poważnychobrażeńciała.
Wszystkie ostrzeżenia i instruk-
cje należy zachować do wykorzy-
stania w przyszłości.
Pojęcie„elektronarzędzie",występującewwymienio-
nychtuostrzeżeniach,odnosisiędoelektronarzędzia
zasilanegozsiecielektrycznej(zprzewodemzasilają-
cym)lubdoelektronarzędziaakumulatorowego(bez
przewoduzasilającego).

18 POLSKI
Ostrzeżenia dotyczące
bezpieczeństwa dla pilarki tarczowej
Procedury cięcia
1. NIEBEZPIECZEŃSTWO: Trzymać ręce z
dala od obszaru cięcia oraz tarczy. Drugą dłoń
trzymać na dodatkowym uchwycie lub na obu-
dowie silnika.Jeśliobiedłonietrzymająpilarkę,
niemogązostaćprzecięteprzeztarczę.
2. Nie wolno sięgać rękoma pod spód obrabia-
nego elementu.Osłonaniechroniużytkownika
przedtarcząwychodzącąspodspoduobrabia-
nego elementu.
3. Głębokość cięcia należy dostosować do
grubości obrabianego elementu. Spod spodu
obrabianegoelementumożewystawaćnajwyżej
niecałyząbtarczy.
4.
Obrabianego elementu nie wolno trzymać
w rękach ani na nogach. Obrabiany element
należy przymocować do stabilnej podstawy.
Prawidłowepodparcieelementujestistotne,ponie-
ważminimalizujezagrożeniadlaoperatorairyzyko
zakleszczeniasiętarczyorazutratykontroli.
►Rys.1
5. Trzymać elektronarzędzie za izolowane
powierzchnie rękojeści podczas wykonywa-
nia prac, przy których narzędzie tnące może
dotknąć niewidocznej instalacji elektrycznej.
Zetknięciezprzewodemelektrycznymznajdują-
cymsiępodnapięciemspowoduje,żeodsłonięte
elementymetalowenarzędziarównieżznajdą
siępodnapięciem,grożącporażeniemoperatora
prądemelektrycznym.
6. Podczas cięcia wzdłużnego należy zawsze sto-
sować prowadnicę wzdłużną lub szynę prowa-
dzącą.Zwiększatodokładnośćcięciaizmniejsza
prawdopodobieństwozakleszczeniatarczy.
7. Zawsze należy używać tarcz o prawidłowym
rozmiarze i kształcie (romb lub koło) otworu na
wałek.Tarcze,któreniepasujądoosprzętudoich
montażuwnarzędziu,będąobracaćsięmimośro-
dowo,powodującutratękontroli.
8. Nie wolno używać uszkodzonych anu nie-
właściwych podkładek i śrub do mocowania
tarczy.Podkładkiiśrubadomocowaniatarczy
zostałyzaprojektowanespecjalniedlaopisywa-
negonarzędziawceluzapewnieniajegooptymal-
negodziałaniaibezpieczeństwaobsługi.
Przyczyny odrzutu i związane z tym ostrzeżenia:
—
odrzutstanowinagłąreakcjęzakleszczonej,zablo-
kowanejlubwygiętejtarczy,polegającąnaniekon-
trolowanymuniesieniupilarkiwgóręiwyrzuceniu
jejzobrabianegoelementuwkierunkuoperatora;
— gdywskutekzaciskaniasięlubzablokowania
materiałuzobustronrzazutarczazakleszczy
się,wówczasreakcjasilnikaspowodujegwał-
townewypchnięcieurządzeniawtyłwkierunku
operatora;
— jeślipodczascięciaprowadzonawmateriale
tarczazostanieskręconalubwygięta,zębyznaj-
dującesięnajejtylnejkrawędzimogąwkłućsięw
górnąpowierzchniędrewna,wypychająctarczęz
rzazuipowodującodskoczenienarzędziadotyłu
w kierunku operatora.
Odrzutjestwynikiemnieprawidłowegoużywaniapilarki
i/lubniewłaściwychprocedurlubwarunkówjejobsługi.
Możnategouniknąć,podejmującodpowiednieśrodki
ostrożności,którepodanoponiżej.
1. Przez cały czas pilarkę należy trzymać mocno
oburącz, ustawiając ręce w taki sposób, aby
przeciwdziałać siłom odrzutu. Nie wolno
stawać na linii tarczy, lecz po jednej albo po
drugiej jej stronie.Odrzutmożespowodować
odskoczeniepilarkiwtył.Operatormożejednak
kontrolowaćsiłyodrzutu,jeślizostanąpodjęte
odpowiednieśrodkiostrożności.
2.
W przypadku zakleszczenia się tarczy lub prze-
rwania operacji cięcia z jakiegokolwiek powodu
należy zwolnić spust przełącznika, trzymając
pilarkę w materiale do momentu całkowitego
zatrzymania się tarczy. Nie wolno wyciągać ani
wycofywać pilarki z przecinanego elementu,
gdy tarcza znajduje się w ruchu, bowiem w
przeciwnym razie może wystąpić odrzut.Zbadać
przyczynęzakleszczaniasiętarczyipodjąćsto-
sownedziałanie,abywyeliminowaćproblem.
3. Przed ponownym uruchomieniem pilarki znajdu-
jącej się w obrabianym elemencie należy ustawić
tarczę tnącą w środku rzazu tak, żeby zęby tarczy
nie były wbite w materiał.Jeślitarczatnącazablo-
kujesię,wówczaswmomencieuruchomieniapilarki
możezostaćwypchniętakugórzealbowystąpiodrzut.
4. Duże płyty należy podpierać, aby zminimalizo-
wać ryzyko zakleszczania się tarczy i odrzutu.
Dużepłytymajątendencjędowyginaniasiępod
własnymciężarem.Podporymusząbyćustawione
podpłytąwsąsiedztwieliniicięciapoobujej
stronachorazwpobliżukońcówpłyty.
►Rys.2
►Rys.3
5.
Nie wolno używać tępych ani uszkodzonych
tarcz.Nienaostrzonelubniewłaściwiezałożonetar-
czedająwąskirzaz,któryjestprzyczynąnadmier-
negotarcia,zakleszczaniasiętarczyiodrzutów.
6. Dźwignie blokujące regulacji głębokości tarczy
i kąta muszą być dobrze dokręcone i zaciśnięte
przed przystąpieniem do cięcia.Jeśliustawienie
tarczyzmieniasiępodczascięcia,możespowo-
dowaćzakleszczeniesiętarczyiodrzutnarzędzia.
7. Należy zachować szczególną ostrożność w
przypadku wykonywania cięcia w ścianach
bądź innych zakrytych powierzchniach.
Wystającatarczamożeprzeciąćniewidoczne
elementy,którezkoleimogąwywołaćodrzut.
8.
Narzędzie należy ZAWSZE trzymać mocno
oburącz. Nie wolno NIGDY trzymać rąk, nóg ani
innych części ciała pod podstawą narzędzia ani
za nim, zwłaszcza podczas wykonywania cięć
poprzecznych.Wprzypadkuwystąpieniaodrzutu
pilarkamożezłatwościąodskoczyćwtył,przesu-
wającsięporęce,powodującpoważneobrażenia.
►Rys.4
9. Pilarkę należy prowadzić bez używania nad-
miernej siły. Pilarkę należy popychać do
przodu z prędkością, przy której tarcza nie
zwalnia podczas cięcia.Popychanieznad-
miernąsiłąmożebowiempowodowaćpowsta-
wanienierównychrzazów,prowadzićdoutraty
precyzjicięciaistwarzaćmożliwośćodrzutu.

19 POLSKI
Funkcja osłony
1. Każdorazowo przed użyciem sprawdzić, czy
dolna osłona prawidłowo się zamyka. Nie
uruchamiać pilarki, jeśli dolna osłona nie
przesuwa się swobodnie lub zamyka się z
opóźnieniem. Nie wolno w żadnym wypadku
przywiązywać dolnej osłony ani w inny sposób
jej unieruchamiać w pozycji otwartej.Jeśli
narzędzieprzypadkowoupadnie,dolnaosłona
możeulecwygięciu.Wtakimprzypadkuunieść
dolnąosłonęzapomocąuchwytucofaniaiupew-
nićsię,żeosłonaprzesuwasięswobodnieinie
dotyka tarczy ani innego elementu przy wszystkich
ustawieniachkątaigłębokościcięcia.
2. Sprawdzić działanie sprężyny dolnej osłony.
Jeśli osłona i sprężyna nie działają prawi-
dłowo, wówczas przed użyciem narzędzia
należy zlecić ich naprawę.Dolnaosłonamoże
przesuwaćsięzoporamiwskutekuszkodzonych
elementów,osadówżywicyoraznagromadzonych
zabrudzeń.
3. Dolną osłonę wolno cofać ręcznie tylko w
przypadku specjalnych cięć, takich jak „cięcia
wgłębne” i „cięcia złożone”. Unieść dolną
osłonę za pomocą uchwytu cofania i, gdy tylko
tarcza wejdzie w materiał, zwolnić ją.Wprzy-
padkupozostałychoperacjicięciadolnaosłona
powinnadziałaćwsposóbautomatyczny.
4. Przed odłożeniem narzędzia na stół lub pod-
łogę należy zwrócić uwagę, czy dolna osłona
zasłania tarczę.Nieosłoniętatarcza,obracająca
sięsiłąrozpędu,spowodujeruchnarzędziado
tyłu,którebędziecięłowszystko,conapotkana
swojejdrodze.Należymiećświadomość,żeod
momentuzwolnieniaprzełącznikadochwilizatrzy-
maniasiętarczyupływapewienczas.
5. W celu skontrolowania dolnej osłony należy ją
otworzyć ręką, a następnie zwolnić, obserwu-
jąc, w jaki sposób się zamyka. Należy również
sprawdzić, czy uchwyt cofania nie dotyka
obudowy narzędzia.Odsłoniętatarczastanowi
BARDZODUŻENIEBEZPIECZEŃSTWOimoże
prowadzićdopoważnychobrażeńciała.
Dodatkowe ostrzeżenia dotyczące bezpieczeństwa
1.
W przypadku cięcia wilgotnego drewna, impre-
gnowanej ciśnieniowo tarcicy lub drewna z
sękami należy zachować szczególną ostroż-
ność.Utrzymywaćjednostajnyruchposuwisty
narzędziabezzmniejszaniaprędkościobrotowej
tarczywceluuniknięciaprzegrzaniasięzębówpiły.
2. Nie wolno usuwać przeciętego materiału, gdy
tarcza jest w ruchu. Przed chwyceniem prze-
ciętego materiału należy odczekać, aż tarcza
zatrzyma się.Powyłączeniutarczedalejobracają
sięsiłąrozpędu.
3. Należy unikać cięcia gwoździ. Przed przystą-
pieniem do cięcia należy skontrolować tarcicę
i usunąć z niej wszystkie gwoździe.
4. Podstawę pilarki umieścić po tej stronie obra-
bianego elementu, która jest dobrze podparta,
a nie po tej, która odpadnie w momencie
przecięcia. Jeśli obrabiany element jest krótki
lub ma niewielkie rozmiary, należy go unie-
ruchomić. NIE WOLNO PRZYTRZYMYWAĆ
KRÓTKICH ELEMENTÓW RĘKĄ!
►Rys.5
5. Przed odłożeniem narzędzia po zakończonej
operacji cięcia należy upewnić się, czy osłona
zamknęła się oraz czy tarcza całkowicie się
zatrzymała.
6. Nie wolno podejmować prób cięcia pilarką
zamocowaną do góry nogami w imadle. Jest to
wyjątkowo niebezpieczne i może prowadzić do
poważnych wypadków.
►Rys.6
7. Niektóre materiały zawierają substancje
chemiczne, które mogą być toksyczne.
Unikać wdychania pyłu i kontaktu ze skórą.
Przestrzegać przepisów bezpieczeństwa poda-
nych przez dostawcę materiałów.
8. Nie wolno zatrzymywać tarczy, wywierając na
nią poprzeczny nacisk.
9. Nie wolno używać tarcz ściernych.
10. Używać wyłącznie tarczy o średnicy oznaczo-
nej na narzędziu lub określonej w instrukcji.
Korzystanie z tarczy o nieodpowiednim rozmiarze
możeuniemożliwićprawidłowezabezpieczenie
tarczylubzakłócićdziałanieosłony,comożeskut-
kowaćodniesieniempoważnychobrażeńciała.
11. Tarcza powinna być zawsze naostrzona i
czysta.Stwardniałażywicaismoładrzewnana
tarczachspowalniaruchobrotowypilarkiizwięk-
szaryzykoodrzutu.Tarczapowinnabyćzawsze
czysta.Wceluoczyszczeniatarczynależyją
najpierwzdjąćznarzędzia,następnieoczyścić
zmywaczemdożywicyismoły,gorącąwodąlub
naftą.Niewolnostosowaćbenzyny.
12. Do pracy należy zakładać maskę przeciwpy-
łową oraz ochronniki słuchu.
13. Zawsze używać tarczy tnącej przeznaczonej do
cięcia materiału, który ma być cięty.
14. Stosować wyłącznie tarcze tnące z oznacze-
niem prędkości równej lub wyższej niż wartość
prędkości oznaczonej na narzędziu.
15. (Dotyczy tylko krajów europejskich).
Zawsze używaj tarczy zgodnej z normą
EN847-1.
ZACHOWAĆ NINIEJSZĄ
INSTRUKCJĘ.
OSTRZEŻENIE: NIE WOLNO pozwolić,
aby wygoda lub rutyna (nabyta w wyniku wielo-
krotnego używania urządzenia) zastąpiły ścisłe
przestrzeganie zasad bezpieczeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub
niestosowanie się do zasad bezpieczeństwa
podanych w niniejszej instrukcji obsługi może
prowadzić do poważnych obrażeń ciała.

20 POLSKI
OPIS DZIAŁANIA
PRZESTROGA:
• Przedrozpoczęciemregulacjiisprawdzania
działaniaelektronarzędzia,należyupewnićsię,
czyjestonowyłączoneiniepodłączonedo
sieci.
Dostosowywanie głębokości cięcia
PRZESTROGA:
• Pozakończeniuregulacjigłębokościcięcia
należyzawszedobrzedokręcićdźwignię.
►Rys.7: 1.Dźwignia
Poluzujdźwignięnaprowadnicygłębokościiprzesuń
podstawęwgóręlubwdół.Poustawieniuwybranejgłę-
bokościcięciazablokujpodstawędokręcającdźwignię.
Głębokośćcięciapowinnabyćustawionawtakisposób,
abypodspodemprzecinanegoelementutarczanie
wystawaławięcejniżnawysokośćjednegozęba,co
zapewniczystszeibezpieczniejszecięcie.Stosowanie
prawidłowegoustawieniagłębokościcięciazmniejsza
ryzykoniebezpiecznychODRZUTÓW,któregrożą
obrażeniamiciała.
Cięcie pod kątem
►Rys.8: 1.Śrubazaciskowa
►Rys.9: 1.Śrubazaciskowa
Poluzowaćśrubymocujące.Ustawićwybranykąt(0°
-45°),przechylającodpowiednionarzędzie,następnie
mocnodokręcićśrubymocujące.
Prowadzenie narzędzia wzdłuż
zadanej linii
►Rys.10: 1.Liniacięcia(położenie0°)2.Liniacięcia
(położenie45°)
Wprzypadkucięćprostychwyrównaćpunkt0°wprzed-
niejczęścipodstawyzliniącięcia.Wprzypadkucięć
podkątem45°należywyrównaćzniąpunkt45°.
Włączanie
PRZESTROGA:
• Przedpodłączeniemelektronarzędziado
siecizawszesprawdzaćczyspustwłącznika
działapoprawnieiwracadopozycji"OFF"po
zwolnieniu.
• Nieciągnijnasiłezajęzykspustowywyłącznika
bezwcześniejszegowciśnięciaprzyciskublo-
kady.Możnawtensposóbpołamaćprzełącznik.
►Rys.11: 1.Spustprzełącznika2.Przyciskblokady
Urządzeniewyposażonejestwprzyciskblokadyzałą-
czenia,któryzapobiegaprzypadkowemupociągnięciu
zajęzykspustowyprzełącznika.
Abyuruchomićurządzenie,należyzwolnićprzycisk
blokadyipociągnąćzajęzykspustowywyłącznika.W
celuzatrzymaniaurządzeniawystarczyzwolnićjęzyk
spustowyprzełącznika.
OSTRZEŻENIE:
• Zewzględówbezpieczeństwaurządzeniejest
wyposażonewprzyciskblokady,któryzapo-
biegaprzypadkowemuuruchomieniunarzędzia.
NIEWOLNOużywaćnarzędzia,jeżelimoznaje
uruchomićtylkociągnącciuzajęzykspustowy
wyłącznikabezuprzedniegonaciśnięciaprzy-
ciskublokady.PRZEDdalszymużytkowaniem
urządzeniaoddajjedopunktuserwisowego
narzędziMakitawcelunaprawy.
• NIEWOLNOzaklejaćprzyciskublokadytaśmą
aniwinnysposóbblokowaćjegodziałania.
MONTAŻ
PRZESTROGA:
•
Przedrozpoczęciemregulacjiisprawdzania
działaniaelektronarzędzia,należyupewnićsię,
czyjestonowyłączoneiniepodłączonedosieci.
Demontaż lub montaż tarczy
PRZESTROGA:
• Tarczęnależymontowaćwtakisposób,aby
zębyznajdującesięwprzedniejczęścinarzę-
dziabyłyskierowanekugórze.
• Dozakładaniaizdejmowaniatarczynależy
używaćwyłączniekluczarmyMakita.
►Rys.12: 1.Kluczsześciokątny2.Blokadawału
3.Odkręcanie4.Dokręcić
Wceluzdemontowaniatarczynależynacisnąćblokadę
wałka,abytarczaniemogłasięobracać,iodkręcić
kluczemśrubęsześciokątnąprzeciwniedoruchuwska-
zówekzegara.Następniewyciągnijśrubęsześciokątną
iściągnijkołnierzzewnętrznyoraztarczę.
►Rys.13: 1.Kołnierzwewnętrzny2.Tarcza
3.Kołnierzzewnętrzny4.Śruba
sześciokątna
Wprzypadkuwymianytarczynależykoniecznieoczy-
ścićosłonęgórnąidolnąznagromadzonychtrocin.
Czynnośćtajednakniemożezastąpićkontrolipopraw-
nościdziałaniaosłonydolnejprzedkażdorazowym
użyciemnarzędzia.
Dotyczy narzędzia z kołnierzem
wewnętrznym dla tarczy tnącej
z otworem o średnicy innej niż
15,88 mm
►Rys.14: 1.Wałekmontażowy2.Kołnierz
wewnętrzny3.Tarcza4.Kołnierz
zewnętrzny5.Śrubasześciokątna
Poobustronachkołnierzawewnętrznegoznajdująsię
występyoróżnejśrednicy.Należywybraćodpowiednią
stronę,którejwystępidealniepasujedootworutarczytnącej.
Następniezamontowaćkołnierzwewnętrznynawałkumon-
tażowym,prawidłowąstronązwystępemskierowanąna
zewnątrz,poczymzałożyćtarczętnącąikołnierzzewnętrzny.
SOLIDNIEDOKRĘCIĆŚRUBĘIMBUSOWĄWPRAWO.
