Information zum Vorbild
Ausgehend von den fünf Prototypen der V 200 (1968 umbe-
nannt in BR 220), die ab 1953 erprobt wurden, begann ab
1956 die Ablieferung der ersten 50 Serienmaschinen die-
ser Diesellokomotiven an die Deutsche Bundesbahn (DB).
1958 folgte die Lieferung einer zweiten Bauserie von 31
Stück. Geliefert wurden diese Lokomotiven von den Firmen
ATLAS-MaK und Krauss-Maffei. Die V 200 war von zwei V-
12-Dieselmotoren angetrieben, die austauschbar von MAN,
Maybach (MTU) oder Daimler-Benz (MTU) geliefert wurden.
Mit Abgas-Turbolader leistete jeder Motor 1.100 PS, bei der
Nachfolge-Baureihe 221 (ab 1962) sogar 1.350 PS.
Die Verbindung zum jeweiligen Drehgestell-Antrieb stellte
ein hydraulischer Drehmoment-Wandler her, der unmittelbar
vor dem Anfahren mit Öl gefüllt wurde. Bei Leerfahrt oder
leichter Last konnte die Lok mit einem Motor gefahren wer-
den, im Normalbetrieb wurden beide benutzt. Die Drehzahl
der Motoren ist bei der V 200 in 14 Fahrstufen deutlich hör-
bar, ebenso die dem jeweiligen Fahrzustand entsprechende
Motor-Belastung. Im Volllast-Bereich galt die Maschine als
besonders laut. Daher wurden als Signalhörner leistungsfä-
hige Druckluft-Typhone eingebaut.
Die letzten 220er wurden 1984 aus dem Dienst der DB genom-
men, die 221er erst vier Jahre später. Mehrere ins Ausland
verkaufte Maschinen sowie einige deutsche Museums-Loks
sind heute noch zu sehen – und zu hören.
Information about the Prototype
In 1956 the series production of the first 50 units of the class
V 200 diesel locomotive (redesignated class 220 start-
ing in 1968) was begun, which derived from the 5 pro-
totypes that had been tested starting in 1953. In 1958
a second series of 31 units was delivered. These lo-
comotives were built by the companies ATLAS-MaK
and Krauss-Maffei. The V 200 was powered by two
V-12 diesel motors that were delivered by MAN, Maybach
(MTU) or Daimler-Benz (MTU). With an exhaust gas turbo-
charger, each motor provided 1,100 horsepower, even 1,350
horsepower with the class 221 successor series (starting in
1962).
A hydraulic torque converter, that was filled with oil directly
before the locomotive was started, produced the connection
to the running gear for each truck. Running under no load or
with a small load, the locomotive could be operated with one
motor; in normal operation both were used. The motors’ rpm
as well as the corresponding motor load for a given speed
was clearly audible in 14 speed levels in the V 200. For that
reason a particularly powerful air horn was built into each
locomotive.
The last class 220 units were taken out of service by the DB in
1984, the class 221 units four years later. Several locomotives
sold abroad as well as several German museum locomotives
can still be seen – and heard – today.

5
Informations concernant la locomotive réelle
La livraison des 50 premières locomotives diesel V 200
(rebaptisées BR 220 à partir de 1968) a débuté en 1956, sur
la base des 5 prototypes, qui furent mis à l’épreuve à partir
de 1953. La livraison d’une deuxième série a eu lieu en 1958.
Ces locomotives ont été livrées par les sociétés ATLAS-MaK
et Krauss-Maffei. La motorisation de la V 200 se composait
de deux moteurs Diesel V-12 livrés selon les cas par MAN,
Maybach (MTU) ou Daimler-Benz (MTU). Grâce au turbo-
compresseur, chaque moteur développait 1.100 ch, et même
1.350 ch pour la série suivante 221 (à partir de 1962).
La liaison avec chaque entraînement de bogie était assurée
par un convertisseur de couple hydraulique qui se remplis-
sait d’huile juste avant le démarrage. En cas de marche à
vide ou de charge légère, un moteur suffisait; en exploita-
tion normale les deux moteurs étaient utilisés. Sur la V 200,
le régime des moteurs est facilement audible avec ses 14
crans de vitesse ainsi que la charge au moteur correspon-
dant à chaque état de marche. En régime à pleine charge,
la machine avait la réputation d’être très bruyante. C’est la
raison pour laquelle on utilisa de puissantes cornes de signal
à air comprimé comme klaxons.
Les dernières 220 furent retirées du service de la DB en
1984, ce n’est que quatre ans plus tard que les 221 subirent
le même sort. Aujourd’hui encore, il est possible de voir – et
d’entendre – plusieurs machines vendues à l’étranger ainsi
que quelques locomotives allemandes de musée.
Informatie van het voorbeeld
Uitgaande van de 5 prototypes van de V 200 (vanaf 1968
BR 220 genoemd) die vanaf 1953 beproefd werden, begon
vanf 1956 de serie-aflevering van de eerste 50 machines van
deze diesellokomotief. In 1958 volgde de levering van een
tweede serie van 31 stuks. Deze lokomotieven werden door
de firma ATLAS-MaK en Krauss-Maffei geleverd. De V 200
werd door twee V-12 dieselmotoren aangedreven die, on-
derling uitwisselbaar, geleverd waren door MAN, Maybach
(MTU) of Daimler-Benz (MTU). Uitgerust met rookgasturbo
leverde elke motor een vermogen van 1.100 pk, bij de opvol-
ger, serie 221 (vanaf 1962) zelfs 1.350 pk.
De verbinding met de beide draaistel-aandrijvingen ge-
schiede door middel van een hydraulisch koppel-omvormer
die vlak voor het wegrijden met olie gevuld werd. Als losse
loc of voor een lichte trein kon de loc met èèn motor rijden,
echter in normaal bedrijf waren beide motoren in gebruik. De
14 stappen in het toerental van de motoren is bij de V 200 du-
idelijk hoorbaar, evenals de verschillen in de motorbelasting
afhankelijk van de treingewicht. In vollast gold deze machine
dan ook als zeer luidruchtig. Hierdoor moesten er zware per-
sluchthoorns gebruikt werden als locomotieffluit.
De laatste locs van de serie 220 werden in 1984 bij de DB bu-
iten dienst gesteld, de serie 221 vier jaar later. Verschillende
van de aan het buitenland verkochte machines, evenals en-
kele Duitse museumlocs, zijn heden ten dagen nog te zien
en te horen.

6
Sicherheitshinweise
•
Die Lok darf nur mit einem dafür bestimmten Betriebssys-
tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital
oder Märklin Systems) eingesetzt werden.
•NurSchaltnetzteile/Transformatorenverwenden,dieIhrer
örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
•SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Wichtige Hinweise
•DieBedienungsanleitungistBestandteildesProduktes
und muss deshalb aufbewahrt, sowie bei Weitergabe des
Produktes mitgegeben werden.
•Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
•Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:20
•Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:BR 221-120-9
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
•VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):überControlUnit,
Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
•ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.
•DiverseschaltbareFunktionen.
• VeränderbareLautstärkederGeräusche.

7

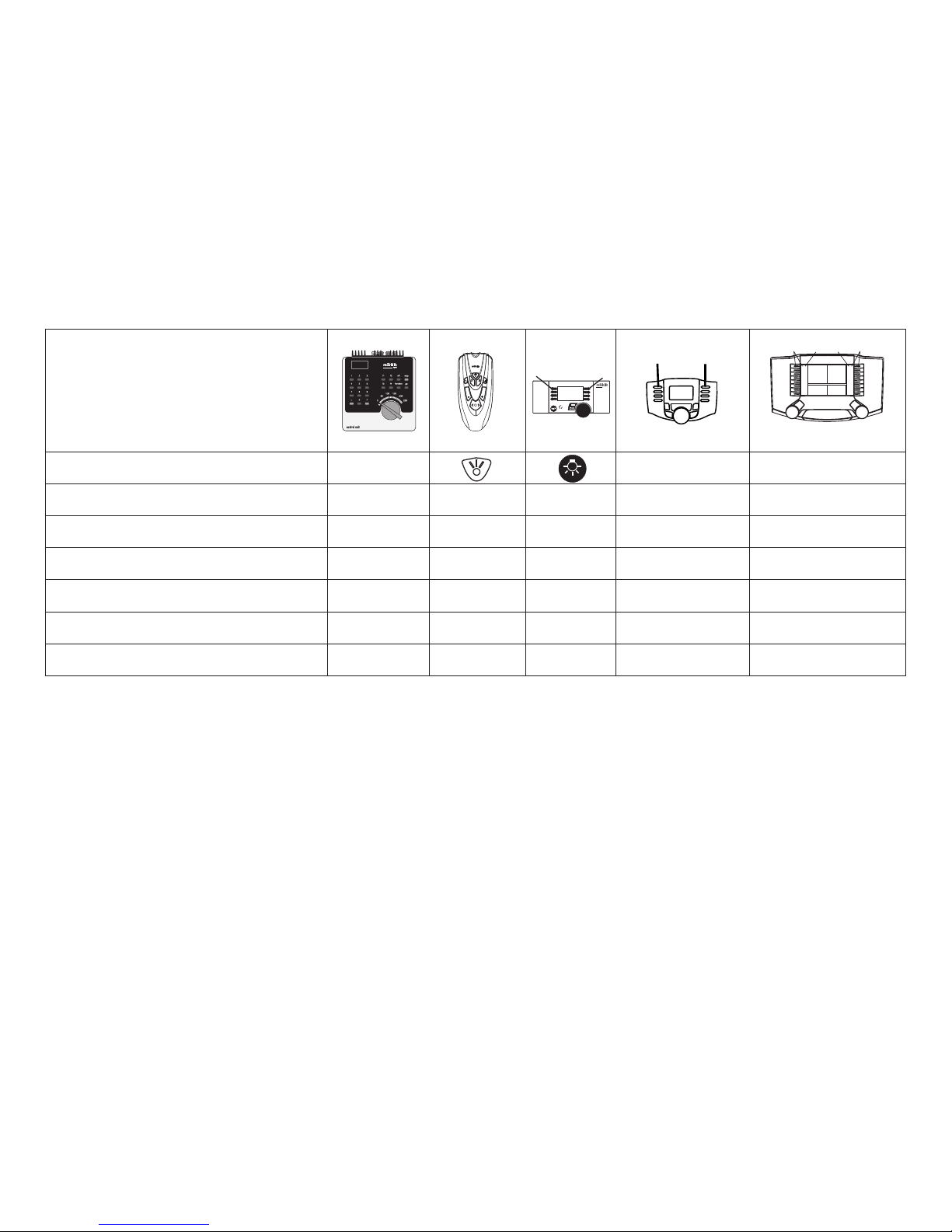

Schaltbare Funktionen
Digital/Systems
Spitzensignal/Schlusslicht
function/off Funktion f0 Funktion f0
Schlusslicht aus/ein f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch:Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 3 Funktion f5 Funktion f5
Geräusch:Druckluftablassen — — Funktion 5 Funktion f6 Funktion f6
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:20
•MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:BR 221-120-9
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
•Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,acceleration/
brakingdelay,maximumspeed):withtheControlUnit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
•Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
•Variouscontrollablefunctions.
•Volumecanbechangedforthesoundeffects.
Safety Notes
•Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
•Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
•Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
•Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• WARNING! Sharp edges and points required for operation.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
Important Notes
•Theoperatinginstructionsareacomponentpartofthe
product and must therefore be kept in a safe place as
well as included with the product, if the latter is given to
someone else.
•PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
•Disposing:www.maerklin.com/en/imprint.html

9
Controllable Functions
Digital/Systems
Headlights/Marker lights function/off Function f0 Function f0
Marker light off/on f1 Function 1 Function 8 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 2 Function f2 Function f2
Sound:Horn f3 Function 3 Function 6 Function f3 Function f3
ABV, off f4 Function 4 Function 4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 3 Function f5 Function f5
Soundeffect:Lettingoffair — — Function 5 Function f6 Function f6
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems).
•Utiliseruniquementdesconvertisseursettransformateurs
correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
•Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
Information importante
•Lanoticed‘utilisationfaitpartieintégranteduproduit;elle
doit donc être conservée et, le cas échéant, transmise
avec le produit.
•Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
•Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:20
•TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:BR 221-120-9
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
•Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):via
Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemarche.
•Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont dispo-
nibles.
•Diversesfonctionscommutables.
•Volumedesbruitagesréglable.

11
Fonctions commutables
Digital/Systems
Fanal éclairage/Feu de fin
function/off Fonction f0 Fonction f0
Feu de fin arrêt/marche f1 Fonction 1 Fonction 8 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
Bruitage:Trompe f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage:Grincementdefreindésactivé — — Fonction 3 Fonction f5 Fonction f5
Bruitage:Échappementdel‘aircomprimé — — Fonction 5 Fonction f6 Fonction f6
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:20
•Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:BR 221-120-9
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
•Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
•Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
•Diverseschakelbarefuncties.
•Volumevandegeluideninstelbaar.
Veiligheidsvoorschriften
•Delocmagalleenmeteendaarvoorbestemdbedrijfssys-
teem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
•Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
•Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• OPGEPAST! Functionele scherpe kanten en punten.
•Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
Belangrijke aanwijzing
•Degebruiksaanwijzingiseenessentieelonderdeelvan
het product en dient daarom bewaard te worden en bij het
overdragen van het product meegegeven te worden.
•VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
•Afdanken:www.maerklin.com/en/imprint.html

13
Schakelbare functies
Digital/Systems
Frontsein/Sluitlicht function/off Functie f0 Functie f0
Sluitlicht uit/aan f1 Functie 1 Functie 8 Functie f1 Functie f1
Geluid:bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2
Geluid:signaalhoorn f3 Functie 3 Functie 6 Functie f3 Functie f3
ABV, uit f4 Functie 4 Functie 4 Functie f4 Functie f4
Geluid:piependeremmenuit — — Functie 3 Functie f5 Functie f5
Geluid:persluchtafblazen — — Functie 5 Functie f6 Functie f6
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

14
Aviso de seguridad
•Lalocomotorasolamentedebefuncionarenunsistemade
corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
•Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
•Laalimentacióndelalocomotoradeberárealizarsedesde
una sola fuente de suminitro..
•Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
•Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
Notas importantes
• Lasinstruccionesdeempleoformanparteíntegradel
producto y, por este motivo, deben conservarse y entregarse
al nuevo usuario, si se transmite el producto a otra persona.
•Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantíaqueseadjunta.
•Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:20
•TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:BR 221-120-9
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
•Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):porelControlUnit,
Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
•Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
• Diversasfuncionesgobernables.
•Volumenvariabledelosruidos.

15
Funciones posibles
Digital/Systems
Luz de cabeza/luz de cola
function/off Funciónf0 Funciónf0
Luz de cola apagado/encendido f1 Función1 Función8 Funciónf1 Funciónf1
Ruido:Ruidodeexplotación f2 Función2 Función2 Funciónf2 Funciónf2
Ruido:Bocinadeaviso f3 Función3 Función6 Funciónf3 Funciónf3
ABV, apagado f4 Función4 Función4 Funciónf4 Funciónf4
Ruido:Desconectarchirridodelosfrenos — — Función3 Funciónf5 Funciónf5
Ruido:Purgarairecomprimido — — Función5 Funciónf6 Funciónf6
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

16
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:20
•TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:BR 221-120-9
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
•Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,
ritardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
•Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
• Svariatefunzionalitàcommutabili.
•Intensitàsonoradeirumorimodicabile.
Avvertenze per la sicurezza
•Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
•Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
•Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
•AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
•Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
Avvertenze importanti
•Leistruzionidiimpiegocostituisconoparteintegrantedel
prodotto e devono pertanto venire conservate, nonché
consegnate insieme in caso di cessione del prodotto ad
altri.
•Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• Prestazionidigaranziaegaranziainconformità
all’accluso certificato di garanzia.
•Smaltimento:www.maerklin.com/en/imprint.html

17
Funzioni commutabili
Digital/Systems
Segnale di testa/Fanale di coda
function/off Funzione f0 Funzione f0
Fanale di coda spenta/accesa f1 Funzione 1 Funzione 8 Funzione f1 Funzione f1
Rumore:Rumoridiesercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2
Rumore:Trombadisegnalazione f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3
ABV spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4
Rumore:Stridoredeifreniescluso — — Funzione 3 Funzione f5 Funzione f5
Rumore:Scaricodell‘ariacompressa — — Funzione 5 Funzione f6 Funzione f6
f0 f8 f0f8
F0 F4
STOP mobile station
systems
15

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:20
•Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:BR 221-120-9
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
•Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/broms-
fördröjning,toppfart):ViaControlUnit,MobileStationeller
Central Station.
• Körriktningsberoendefrontbelysning.
•Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
• Olikainställbarafunktioner.
•Ljudeffektermedinställbarljudstyrka.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
•Användendastnätadaptrarochtransformatoreranpassa-
de för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
•Modellenfårinteutsättasfördirektsolljus,häftigatempe-
raturväxlingar eller hög luftfuktighet.
Viktig information
•Bruksanvisningenräknassomendelavproduktenoch
skall alltid medfölja denna vid ägarbyte.
•KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
•Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
Digital/Systems
Frontstrålkastare/Slutljus
function/off Funktion f0 Funktion f0
Slutljus från/till f1 Funktion 1 Funktion 8 Funktion f1 Funktion f1
Ljud:Trakljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Ljud:Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Ljud:Bromsgnisselfrån — — Funktion 3 Funktion f5 Funktion f5
Ljud:Tryckluftsutsläpp — — Funktion 5 Funktion f6 Funktion f6
f0 f8 f0f8
F0 F4
STOP mobile station
systems
1
5

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:20
•Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:BR 221-120-9
• Indstilleligkørselsforsinkelse (ABV).
• Indstilleligbremseforsinkelse(ABV).
•Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
•Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
• Diversestyrbarefunktioner.
•Indstilleliglydstyrkeaflydene.
Vink om sikkerhed
•
Lokomotivet må kun bruges med et driftssystem (Märklin AC,
Märklin Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
•AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
•Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
•Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsving eller høj luftfugtighed.
Vigtige bemærkninger
•Betjeningsvejledninghørertilproduktetogskalderfor
gemmes og medfølge, hvis produktet gives videre til andre.
•ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
•Bortskafning:www.maerklin.com/en/imprint.html
