marklin 37028 User manual

Modell der Dampflokomotive P8, KPEV
37028

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Betriebshinweise 23
Wartung und Instandhaltung 27
Ersatzteile 32
Table of Contents: Page
Information about the prototype 4
Safety Notes 8
Important Notes 8
Functions 8
Controllable Functions 9
Parameter / Register 22
Information about operation 23
Service and maintenance 27
Spare Parts 32
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Information importante 10
Fonctionnement 10
Fonctions commutables 11
Paramètre / Registre 22
Remarques sur l’exploitation 23
Entretien et maintien 27
Pièces de rechange 32
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Belangrijke aanwijzing 12
Functies 12
Schakelbare functies 13
Parameter / Register 22
Opmerkingen over de werking 23
Onderhoud en handhaving 27
Onderdelen 32

3
Indice de contenido: Página
Aviso de seguridad 14
Notas importantes 14
Funciones 14
Funciones posibles 15
Parámetro / Registro 22
Instrucciones de uso 23
El mantenimiento 27
Recambios 32
Indice del contenuto: Pagina
Avvertenze per la sicurezza 16
Avvertenze importanti 16
Funzioni 16
Funzioni commutabili 17
Parametro / Registro 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 27
Pezzi di ricambio 32
Innehållsförteckning: Sidan
Säkerhetsanvisningar 18
Viktig information 18
Funktioner 18
Kopplingsbara funktioner 19
Parameter / Register 22
Driftanvisningar 23
Underhåll och reparation 27
Reservdelar 32
Indholdsfortegnelse: Side
Vink om sikkerhed 20
Vigtige bemærkninger 20
Funktioner 20
Styrbare funktioner 21
Parameter / Register 22
Brugsanvisninger 23
Service og reparation 27
Reservedele 32

4
Informationen zum Vorbild
Die von Robert Garbe konstruierte preußische P 8 war eine
in ihren Leistungen derart befriedigende und beim Personal
beliebte Lokomotive, dass von in- und ausländischen
Bahnverwaltungen bis zum Jahre 1928 ungefähr 3.800 Ma-
schinen beschafft wurden. Beim Übergang auf die Deutsche
Reichsbahn erhielten die preußischen Lokomotiven die
Baureihenbezeichnung 3810-40.
Wurde die P 8 vom Ursprung her schon in verschiedenen
Variationen gebaut, kamen während ihrer langen Einsatzzeit
noch zahlreiche An- und Umbauten hinzu. Beispiele hierfür
sind geänderte Rauchkammertüren, Anbau von Windleit-
blechen der Bauart Witte sowie der Austausch der
Kastentender gegen Wannentender. Die letzten Modelle der
Baureihe 38 wurden Anfang der 1970er-Jahre von der DB
nach fast 70 Jahren Dienstzeit ausgemustert.
Darüber hinaus war die P 8 auch bei zahlreichen euro-
päischen Bahnverwaltungen im Einsatz. Einige wenige
Modelle im In- und Ausland sind heute noch in Museen
zu besichtigen und sind zum Teil noch betriebsfähig vor
Sonderzügen zu erleben.
Information about the Prototype
The Prussian P 8 designed by Robert Garbe was such a sa-
tisfactory locomotive in terms of its output and was such a
favorite with engine crews that by 1928 approximately 3800
units were purchased by domestic and foreign railroads.
Upon being transferred to the German State Railroad, this
Prussian locomotive was classified as 3810-40.
While the P 8 was built in different versions right from the
start, it was also the subject of numerous alterations and
rebuilding during its long service life. Examples of this are
altered smoke box doors, installation of Witte design smoke
deflectors and replacing the box-style tender with the
tub-style tender. The last models of the class 38 were retired
from the DB at the start of the 1970s after almost 70 years of
service life.
In addition, the P 8 was used by numerous European
railroads. A few models in Germany and abroad can still be
seen today in museums and some can still be experienced
in operation pulling excursion trains.

5
Informations concernant la locomotive réelle
La locomotive prussienne de la série P 8, construite par
Robert Garbe, était une locomotive aux performances
remarquables et très aimée du personnel. Jusqu’en 1928,
environ 3800 exemplaires furent vendus à de nombreuses
compagnies ferroviaires, tant allemandes qu’étrangères.
Lors de la creation de la Deutsche Reichsbahn, ces locos
prussiennes furent renumérotées serie 3810-40.
Malgré le fait que la P 8 ait été construite en plusieurs vari-
antes dès le début, de nombreux ajouts et maintes modifica-
tions lui furent appliqués au cours de sa longue existence.
Par exemple, la modification des portes de boîte à fumée,
l’ajout de pare-fumée Witte ainsi que le remplacement du
tender caisson par un tender baignoire. Les derniers exem-
plaires de la série 38 ont été radiés des écritures au début
des années septante par la DB après près de 70 années de
bons et loyaux services.
La P 8 a été utilisée par de nombreuses administrations
ferroviaires européennes. Quelques machines préservées
en Allemagne et à l’étranger peuvent être admirées dans les
musées. Parmi elles, certaines ont été maintenues en état
de marche et participent à des voyages spéciaux.
Informatie van het voorbeeld
De Pruisische P 8 was een contructie van Robert Garbe.
Ze beviel in haar prestaties dermate goed en was bij het
personeel zo geliefd, dat binnen- en buitenlandse spoor-
wegmaatschappijen tot 1928 ongeveer 3800 machines
aanschaften. Bij de overgang naar de Deutsche Reichs-
bahn kregen de Pruisische lokomotieven de aanduiding
BR 3810-40.
Oorspronkelijk werd de P 8 al in verschillende varianten
gebouwd. Daar kwamen gedurende zijn lange diensttijd
nog talrijke aan- en verbouwingen bij. Voorbeelden hiervan
zijn de gewijzigde rookkastdeuren, aanbouw van “Witte”
windleiplaten alsmede het uitruilen van de “Kastentender”
tegen een “Wannentender”. De laatste modellen van de
serie 38 werden aan het begin van de zeventiger jaren
door de DB, na een diensttijd van bijna 70 jaar, buiten
dienst gesteld.
Daarnaast was de P 8 bij talrijke Europese spoorwegmaats-
chappijen in gebruik. Slechts enkele modellen in binnen en
buitenland zijn heden ten dage nog te bezichtigen in musea
of zijn voor een deel nog in bedrijf te beleven voor speciale
treinen.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system (Märklin Wechselstrom, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:38
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:2439 KPEV
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• Rauchsatznachrüstbar-auchfürdenAnalogbetrieb.
• DiverseschaltbareFunktionen.ImAnalogbetriebstehen
nur die Fahr- und Lichtwechselfunktionen zur Verfügung.
• VeränderbareLautstärkederGeräusche.

7
* Gehört nicht zum Lieferumfang.

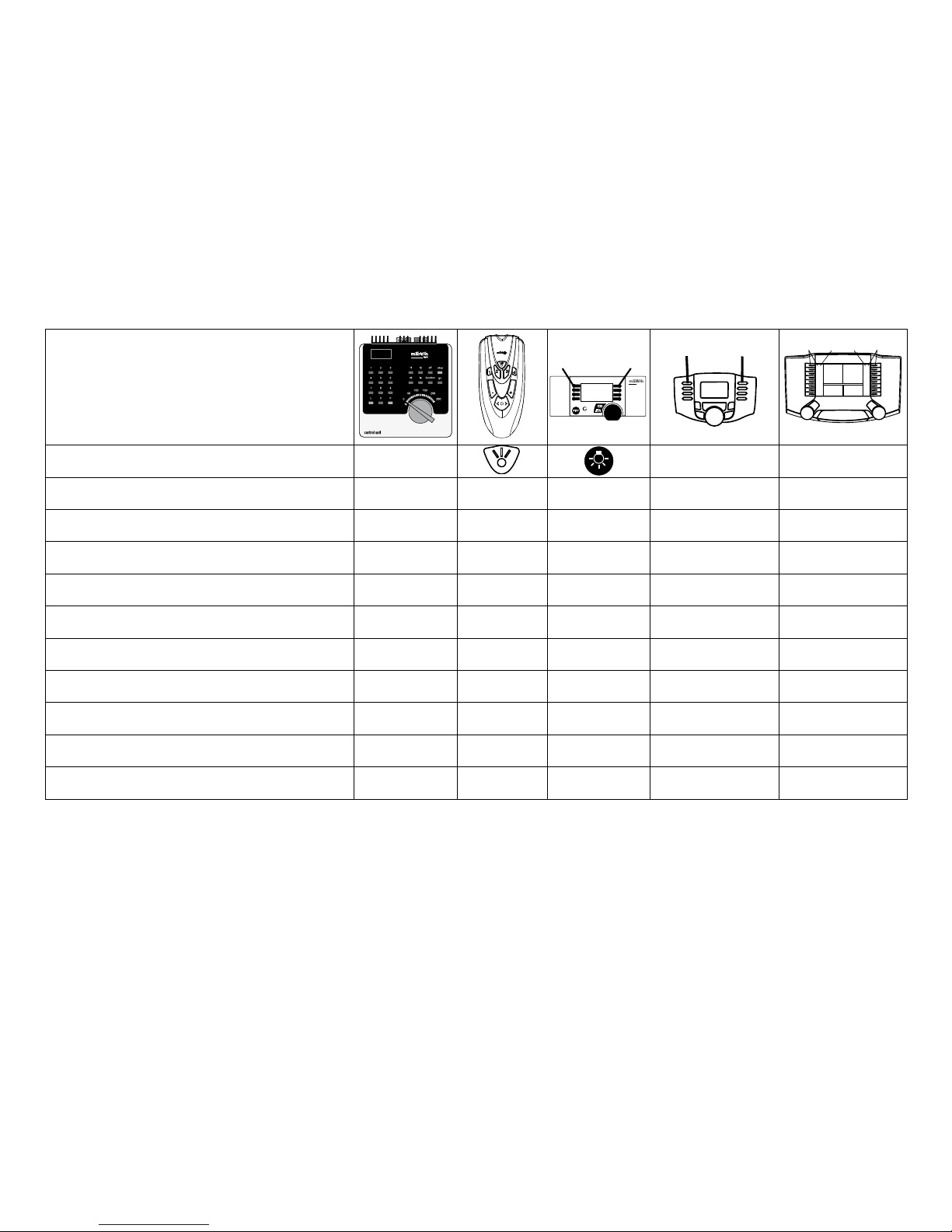

Schaltbare Funktionen
Digital/Systems
Spitzensignal function/off Funktion f0 Funktion f0
Rauchgenerator * f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch:Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 8 Funktion f5 Funktion f5
Geräusch:Rangierpff — — Funktion 5 Funktion f7 Funktion f7
Geräusch:Kohleschaufeln — — Funktion 1 Funktion f8 Funktion f8
Geräusch:Dampfablassen — — Funktion 6 Funktion f9 Funktion f9
Geräusch:Luftpumpe — — — Funktion f10 Funktion f10
Geräusch:Schüttelrost — — — Funktion f11 Funktion f11
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:38
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:2439 KPEV
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Asmokegeneratorcanberetrottedtothelocomotive-
also for analog operation.
• Variouscontrollablefunctions.Onlythetraincontrol
functions and headlight changeover feature are available
in analog operation.
• Volumecanbechangedforthesoundeffects.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesinthe
instructions for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

9
* Not included in delivery scope.
Controllable Functions
Digital/Systems
Headlights function/off Function f0 Function f0
Smoke generator * f1 Function 1 Function 7 Function f1 Function f1
Operating sounds f2 Function 2 Function 3 Function f2 Function f2
Soundeffect:Locomotivewhistle f3 Function 3 Function 4 Function f3 Function f3
ABV, off f4 Function 4 Function 2 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 8 Function f5 Function f5
Soundeffect:Switchingwhistle — — Function 5 Function f7 Function f7
Soundeffect:Coalbeingshoveled — — Function 1 Function f8 Function f8
Soundeffect:Blowingoffsteam — — Function 6 Function f9 Function f9
Soundeffect:Airpump — — — Function f10 Function f10
Soundeffect:Rockergrate — — — Function f11 Function f11
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avec
un système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel, la voie de raccordement doit être déparasitée. A
cet effet, utiliser le set de déparasitage réf. 74046. Le set
de déparasitage ne convient pas pour l’exploitation en
mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:38
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:2439 KPEV
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Installationultérieured’ungénérateurdefuméepossible
- également pour exploitation analogique.
• Diversesfonctionscommutables.Enmoded’exploitation
analogique, seules les fonctions relatives à la conduite et
à l‘inversion des feux sont disponibles.
• Volumedesbruitagesréglable.

11
* Ne fait pas partie de la fourniture.
Fonctions commutables
Digital/Systems
Fanal function/off Fonction f0 Fonction f0
Générateur de fumée * f1 Fonction 1 Fonction 7 Fonction f1 Fonction f1
Bruit d’exploitation f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2
Bruitage:Sifetlocomotive f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — — Fonction 8 Fonction f5 Fonction f5
Bruitage:Sifetpourmanœuvre — — Fonction 5 Fonction f7 Fonction f7
Bruitage:Pelletageducharbon — — Fonction 1 Fonction f8 Fonction f8
Bruitage:Échappementdelavapeur — — Fonction 6 Fonction f9 Fonction f9
Bruitage:Compresseur — — — Fonction f10 Fonction f10
Bruitage:Grilleàsecousses — — — Fonction f11 Fonction f11
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:38
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:2439 KPEV
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Rookgeneratornadienintebouwen-ookvooranaloog
bedrijf.
• Diverseschakelbarefuncties.Inanaloogbedrijfzijn
alleen de rij- en lichtwissel-functies beschikbaar.
• Volumevandegeluideninstelbaar.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html

13
* Maakt geen deel uit van het leveringspakket.
Schakelbare functies
Digital/Systems
Frontsein function/off Functie f0 Functie f0
Rookgenerator * f1 Functie 1 Functie 7 Functie f1 Functie f1
Bedrijfsgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2
Geluid:locuit f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV, uit f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid:piependeremmenuit — — Functie 8 Functie f5 Functie f5
Geluid:rangeeruit — — Functie 5 Functie f7 Functie f7
Geluid:kolenscheppen — — Functie 1 Functie f8 Functie f8
Geluid:stoomafblazen — — Functie 6 Functie f9 Functie f9
Geluid:luchtpomp — — — Functie f10 Functie f10
Geluid:schudrooster — — — Functie f11 Functie f11
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

14
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Laalimentacióndelalocomotoradeberárealizarse
descle una sola fuente de suminitro.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:38
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:2439 KPEV
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Kitdehumoequipableposteriormente,inclusopara
funcionamientoenmodoanalógico.
• Diversasfuncionesgobernables.Enfuncionamiento
enmodoanalógicoestándisponiblesúnicamentelas
funcionesdetracciónydealternanciadeluces.
• Volumenvariabledelosruidos.

15
* No está incluido en el conjunto de piezas suministradas.
Funciones posibles
Digital/Systems
Señal de cabeza function/off Funciónf0 Funciónf0
Generador de humo * f1 Función1 Función7 Funciónf1 Funciónf1
Ruidodeexplotación f2 Función2 Función3 Funciónf2 Funciónf2
Ruido del silbido de la locomotora f3 Función3 Función4 Funciónf3 Funciónf3
ABV, apagado f4 Función4 Función2 Funciónf4 Funciónf4
Ruido:Desconectarchirridodelosfrenos — — Función8 Funciónf5 Funciónf5
Ruido:Silbatodemaniobras — — Función5 Funciónf7 Funciónf7
Ruido:Cargarcarbónconpala — — Función1 Funciónf8 Funciónf8
Ruido:Purgarvapor — — Función6 Funciónf9 Funciónf9
Ruido:Bombadeaire ———Funciónf10 Funciónf10
Ruido:Parrillavibratoria ———Funciónf11 Funciónf11
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

16
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:38
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:2439 KPEV
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Apparatofumogenoequipaggiabileinseguito-ancheper
il funzionamento analogico.
• Svariatefunzionalitàcommutabili.Nelfunzionamento
analogico si hanno a disposizione solamente le funzioni di
marcia e di commutazione dei fanali.
• Intensitàsonoradeirumorimodicabile.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconunsi-
stema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
• Leistruzionidiimpiegoel‘imballagiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• Prestazionidigaranziaegaranziainconformità
all’accluso certificato di garanzia.
• Smaltimento:www.maerklin.com/en/imprint.html

17
* Non incl. nella fornitura.
Funzioni commutabili
Digital/Systems
Segnale di testa function/off Funzione f0 Funzione f0
Apparato fumogeno * f1 Funzione 1 Funzione 7 Funzione f1 Funzione f1
Rumori di esercizio f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2
Rumore:Fischiodalocomotiva f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV, spent0 f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore:stridoredeifreniescluso — — Funzione 8 Funzione f5 Funzione f5
Rumore:schiodimanovra — — Funzione 5 Funzione f7 Funzione f7
Rumore:Spalaturadelcarbone — — Funzione 1 Funzione f8 Funzione f8
Rumore:scaricodelvapore — — Funzione 6 Funzione f9 Funzione f9
Rumore:compressoredell’aria — — — Funzione f10 Funzione f10
Rumore:grigliaascuotimento — — — Funzione f11 Funzione f11
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:38
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:2439 KPEV
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Röksatskanmonterasiefterhand-ävenföranalogdrift.
• Olikainställbarafunktioner.Vidanalogkörningärendast
den automatiska ljusväxlingsfunktionen tillgänglig.
• Ljudeffektermedinställbarljudstyrka.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
* Ingår inte i leveransen.
Kopplingsbara funktioner
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
Röksats * f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Trafikljud f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Ljud:Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, från f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Ljud:Bromsgnissel,från — — Funktion 8 Funktion f5 Funktion f5
Ljud:Rangervissla — — Funktion 5 Funktion f7 Funktion f7
Ljud:Kolskyfas — — Funktion 1 Funktion f8 Funktion f8
Ljud:Ångasläppsut — — Funktion 6 Funktion f9 Funktion f9
Ljud:Luftpump — — — Funktion f10 Funktion f10
Ljud:Rosterskakas — — — Funktion f11 Funktion f11
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:38
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:2439 KPEV
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
• Indstilleligmaksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Røggeneratorkaneftermonteres–ogsåtilanalogdrift.
• Diversestyrbarefunktioner.Ianalogdrifterdetkunkøre-
og lysskiftefunktionerne, der er tilgængelige
• Indstilleliglydstyrkeaflydene.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsvingellerhøjluftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html
