marklin Schnellzug-Wagen User manual

Schnellzug-Wagen

2
Safety Notes 6
Important Notes 6
Functions 6
Installation of the Decoder 7
Sicherheitshinweise 4
Wichtige Hinweise 4
Funktionen 4
Einbau des Decoders 5

3
Remarques sur la sécurité 8
Information importante 8
Fonctions 8
Installation du décodeur 9
Veiligheidsvoorschriften 10
Belangrijke aanwijzing 10
Functies 10
Inbouwen van de decoder 11
Aviso de seguridad 12
Notas importantes 12
Funciones 12
Montaje del decoder 13
Avvertenze per la sicurezza 14
Avvertenze importanti 14
Funzioni 14
Installazione del Decoder 15

4
Sicherheitshinweise
• DerWagendarfnurmiteinemdafürbestimmten
Betriebssystem (Gleichstrom [DC] = max 18V±,
Märklin Wechselstrom, DCC, Märklin Digital oder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,
die Ihrer örtlichen Netzspannung entsprechen.
• DerWagendarfnurauseinerLeistungsquelle
versorgt werden.
• BeachtenSieunbedingtdieSicherheitshinweisein
der Bedienungsanleitung zu Ihrem Betriebssystem.
• SetzenSiedasModellkeinerdirektenSonnenein-
strahlung,starkenTemperaturschwankungenoder
hoherLuftfeuchtigkeitaus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und
Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungistBestandteildes
Produktes und muss deshalb aufbewahrt, sowie bei
Weitergabe des Produktes mitgegeben werden.
• Entsorgung:www.maerklin.com/en/imprint.html
• UmFigurenindenWagenzuklebensolltenurdop-
pelseitiges Klebeband verwendet werden; keinen
Klebstoff einsetzen!
Funktionen
• InnenbeleuchtungmitwartungsfreienLED
• DerWagenistmiteiner21-poligenSchnittstelle
zum Einbau eines Digital-Decoders ausgestattet.
• DieInnenbeleuchtungistinverschiedeneAbschnit-
te unterteilt, die nach Einbau eines entsprechenden
Decoders getrennt geschaltet werden können.

5
Einbau des Decoders
Wir empfehlen den Einbau des Decoders 60942. Nach
demEinbaumüssenjedocheinzelneFunktionen
gemappt werden.
• Dachabnehmen(sieheSeiten14/45)
• Schnittstellen-Steckerabnehmen(sieheSeite16)
• Decodereinstecken
• Wagenwiederzusammenbauen
• Funktionenmappen
UmalleFunktionendesWagensnutzenzukönnen,
muss der Decoder zum Funktionsdecoder umprogram-
miertwerdenoderdieeinzelnenFunktionenmüssen
wiefolgtgemapptwerden:
Taste Funktion, nur mit dem Decoder 60942
Lichtvorne&hinten,Ausgang1bis4
F1 Ausgang 1
F2 Ausgang 2
F3 Ausgang 3
F4 Ausgang 4
F5 Lichthinten
F6 Lichtvorne

6
Safety Notes
• Thiscaristobeusedonlywithanoperatingsystem
designed for it (DC power = 18V±, Märklin AC, DCC,
Märklin Digital, Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsand
transformers that are designed for your local power
system.
• Thiscarmustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetywarningsinthe
instructions for your operating system.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for
operation.
Important Notes
• Theoperatinginstructionsareacomponentpart
of the product and must therefore be kept in a safe
place as well as included with the product, if the
latter is given to someone else.
• Disposing:www.maerklin.com/en/imprint.html
• Useonlydouble-sidedtapetocementguresinthe
cars; do not use glues or cements!
Functions
• Interiorlightingwithmaintenance-freeLEDs
• Thecarhasa21-pininterfaceconnectorforinstal-
lation of a digital decoder.
• Theinteriorlightingisdividedintodifferentsections
that can be controlled individually after installation
of an appropriate decoder.

7
Installation of the Decoder
We recommend using the 60942 decoder for an
installation.Theindividualfunctionsmustbemapped
separately after installation.

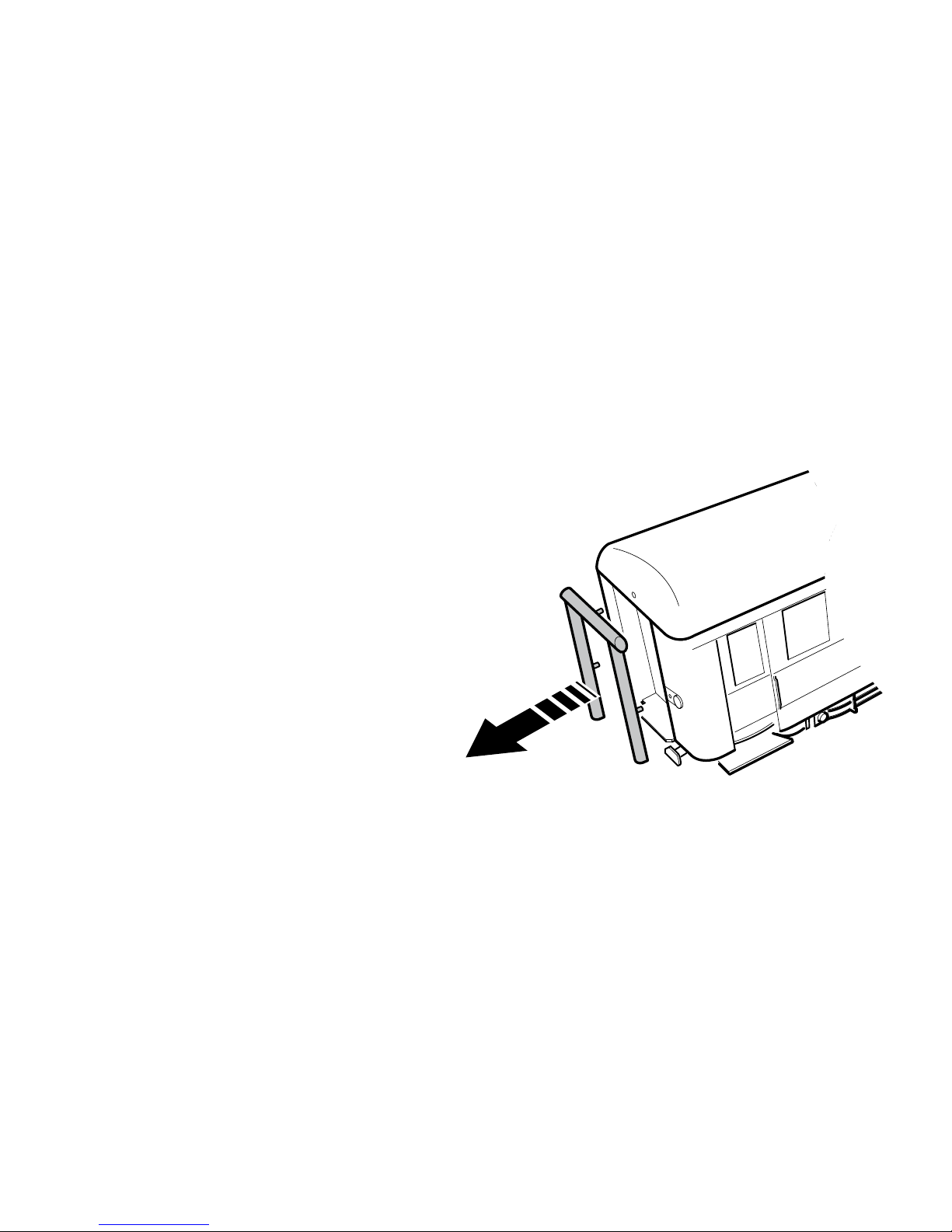

• Removetheroof(seepages14/45)
• Removetheinterfaceconnectorplug(seepage16)
• Pluginthedecoder
• Putthecarbacktogether
• Mapthefunctions
Thedecodermustbereprogrammedtoafunction
decoder in order to make use of all of the functions on
the car, or the individual functions must be mapped as
follows:
Button Function, only with the 60942 decoder
Lightsfront&rear,Outputs1to4
F1 Output1
F2 Output2
F3 Output3
F4 Output4
F5 Lights,rear
F6 Lights,front

8
Remarques sur la sécurité
• Lewagonnepeutêtremiseenservicequ’avecun
systèmed’exploitationadéquat(DC=18V±,Märklin
AC, DCC, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettrans-
formateurs correspondant à la tension du secteur
local.
• Lewagonnepeutêtrealimentéeencourantque
par une seule source de courant.
• Veuillezimpérativementrespecterlesremarques
surlasécuritédécritesdanslemoded’emploien
cequiconcernelesystèmed’exploitation.
• Nepasexposerlemodèleàunensoleillement
direct, à de fortes variations de température ou à
un taux d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du
fonctionnement du produit.
Information importante
• Lanoticed‘utilisationfaitpartieintégrantedu
produit;elledoitdoncêtreconservéeet,lecas
échéant, transmise avec le produit.
• Elimination:www.maerklin.com/en/imprint.html
• Pourcollerdesgurinesdanslesvoitures,ilest
préférabled’utiliseruniquementdel’adhésifdouble
face ; pas de colle !
Fonctions
• EclairageintérieurassuréparDELsansentretien.
• Lavoitureestéquipéed’uneinterfaceà21pôles
pourl’installationd’undécodeurnumérique.
• L’éclairageintérieurestdiviséenplusieurssections
qui,aprèsl’installationd’undécodeuradapté,
peuventêtrealluméesindépendammentlesunes
des autres.

9
Installation du décodeur
Nousrecommandonsl’installationdudécodeurréf.
60942. Après l‘installation, il faut toutefois mapper
différentes fonctions.
• Retirerletoit(voirpages14/45)
• Retirerlachedel’interface(voirpage16)
• Encherledécodeur.
• Remonterlavoiture.
• Mappagedesfonctions
L’exploitationdetouteslesfonctionsdelavoiturené-
cessite une nouvelle programmation du décodeur en
décodeur de fonctions ou le mappage des différentes
fonctionsselonlaprocéduresuivante:
Touche Fonction, uniquement avec le décodeur réf.
60942
Éclairageavant&arrière,sorties1à4
F1 Sortie 1
F2 Sortie 2
F3 Sortie 3
F4 Sortie 4
F5 Eclairage arrière
F6 Eclairage avant

10
Veiligheidsvoorschriften
• Hetrijtuigmagalleenmeteendaarvoorbestemd
bedrijfssysteem (DC =18V ±, Märklin AC, DCC,
Märklin digitaal of Märklin Systems) gebruikt wor-
den.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt
met de netspanning ter plaatse.
• Hetrijtuigmagnietvanuitmeerdaneenstroom-
voorziening gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschriftenin
de gebruiksaanwijzing van uw bedrijfssysteem.
• Stelhetmodelnietblootaanindirectezonne-
straling, sterke temperatuurwisselingen of hoge
luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingiseenessentieelonder-
deel van het product en dient daarom bewaard
te worden en bij het overdragen van het product
meegegeven te worden.
• Afdanken:www.maerklin.com/en/imprint.html
• Omdegureninhetrijtuigtebevestigendient
u dubbelzijdig plakband toe te passen, geen lijm
gebruiken!
Functies
• BinnenverlichtingmetonderhoudvrijeLED
• Hetrijtuigisuitgerustmeteen21-poligestekker
voor het inbouwen van een digitaal decoder.
• Debinnenverlichtingisinverschillendedelen
onderverdeeld die, na inbouw van een decoder,
onafhankelijk kunnen worden geschakeld.

11
Inbouwen van de decoder
We bevelen het inbouwen van de decoder 60942
aan. Na het inbouwen moeten echter enkele functies
aangepast (gemappt) worden.
• Dakafnemen(ziepag.14/45)
• Stekkerbusvandestekkernemen(ziepag.16)
• Decoderinsteken
• Rijtuigweerinelkaarzetten
• Functiesmappen
Omallefunctiesvanhetrijtuigtekunnengebruiken,
moet de decoder als functiedecoder omgeprogram-
meerd worden of de enkele functies moeten als volgt
gemapptworden:
Toets Functies, alleen met de decoder 60942
Lichtvoor&achter,uitgang1t/m4
F1 Uitgang1
F2 Uitgang2
F3 Uitgang3
F4 Uitgang4
F5 Lichtachter
F6 Lichtvoor

12
Aviso de seguridad
• Elcocheestádestinadoparasuusoúnicamente
con un sistema operativo previsto para la misma
(corrientecontinua[c.c.]=máx.18V±,Märklin
corriente alterna, DCC, Märklin Digital o Märklin
Systems).
• Emplearúnicamentefuentesdealimentacióncon-
mutadasytransformadoresqueseandelatensión
de red local.
• Laalimentacióndelcochedeberárealizarsedesde
una sola fuente de suminitro.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su
sistema de funcionamiento.
• Noexponerelmodeloenminiaturaalaradiación
solar directa, a oscilaciones fuertes de temperatura
o a una humedad del aire elevada.
• ¡ATENCIÓN!Esquinasypuntasaladascondicio-
nadasalafunción.
Notas importantes
• Lasinstruccionesdeempleoformanparteíntegra
del producto y, por este motivo, deben conservarse
y entregarse al nuevo usuario, si se transmite el
producto a otra persona.
• Eliminación:www.maerklin.com/en/imprint.html
• ¡Parapegargurinesenelcoche,debeemplearse
exclusivamente cinta adhesiva por ambas caras y
no pegamento!
Funciones
• IluminacióninteriorconLEDsexentosdemanteni-
miento
• Elcocheestáequipadoconunainterfazde21polos
para integrar un decoder digital.
• Lailuminacióninteriorestásubdivididaendife-
rentes segmentos, que pueden gobernarse por se-
parado tras incorporar el decoder correspondiente.

13
Montaje del decoder
Recomendamos montar el decoder 60942. Sin
embargo, tras el montaje, deben mapearse algunas
funciones concretas.
• Retirareltecho(véansepáginas14/45)
• Retirarelconectordeinterfaz(véasepágina16)
• Enchufareldecoder
• Reensamblarelcoche
• Mapearlasfunciones
Para poder utilizar todas las funciones del coche,
debe reprogramarse el decoder para convertirlo en
un decoder funcional o deben mapearse las distintas
funcionesdelsiguientemodo:
Tecla Función,soloconeldecoder60942
Lucesdelanterasytraseras,salidas1hasta4
F1 Salida 1
F2 Salida 2
F3 Salida 3
F4 Salida 4
F5 Lucestraseras
F6 Lucesdelanteras

14
Avvertenze per la sicurezza
• Talecarrozzadevevenireimpiegatasoltantocon
un sistema di esercizio adeguato a tale scopo (cor-
rente continua [DC] = max 18V±, Märklin a corrente
alternata, DCC, Märklin Digital oppure Märklin
Systems).
• Impiegaresoltantoalimentatori„switching“etras-
formatori che corrispondono alla Vostra tensione di
rete locale.
• Lacarrozzanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealle
avvertenze di sicurezza nelle istruzioni di impiego
per il Vostro sistema di funzionamento.
• Nonesponetetalemodelloadalcunirraggiamento
solare diretto, a forti escursioni di temperatura
oppureaelevataumiditàdell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le
punte sono spigolosi.
Avvertenze importanti
• Leistruzionidiimpiegocostituisconoparte
integrante del prodotto e devono pertanto venire
conservate, nonché consegnate insieme in caso di
cessione del prodotto ad altri.
• Smaltimento:www.maerklin.com/en/imprint.html
• Perincollaredeigurininellacarrozzadovrebbe
venire impiegato soltanto del nastro adesivo a
doppia faccia; non impiegate alcun collante!
Funzioni
• IlluminazioneinternaconLEDesentidamanutenzi-
one
• Talecarrozzaèequipaggiataconun’interfacciaa
21poliperl’installazionediunDecoderDigital.
• L’illuminazioneinternaèsuddivisaindifferentisezi-
oni, le quali dopo installazione di un corrispondente
Decoder possono venire commutate separata-
mente.

15
Installazione del Decoder
Noiconsigliamol’installazionedelDecoder60942.
Dopo tale installazione devono tuttavia venire map-
pate le singole funzioni.
• Rimuovereiltetto(sivedanolepagine14/45)
• Rimuoverelaspinaainnestodell’interfaccia(si
veda pagina 16)
• InnestareilDecoder
• Montarenuovamentelacarrozza
• Mapparelafunzioni
Per potere utilizzare tutte le funzioni della carrozza, il
Decoder deve venire riprogrammato come Decoder
da funzioni oppure le singole funzioni devono venire
mappatecomesegue:
Tasto Funzione, solo con il Decoder 60942
Fanalidavanti&dietro,usciteda1a4
F1 Uscita1
F2 Uscita2
F3 Uscita3
F4 Uscita4
F5 Fanali posteriori
F6 Fanali anteriori

16
Vorsicht:
Das Dach nur sehr vorsichtig abbauen, da Wagen und
Dach sehr leicht beschädigt werden können.
Caution:
Theroofmustberemovedverycarefully,sincethecar
and the roof can be damaged very easily.
Attention:
Retirerletoitavecbeaucoupdeprécautions:voiture
ettoitpeuventêtretrèsfacilementendommagés.
Voorzichtig:
Het dak uiterst voorzichtig losnemen, aangezien rijtuig
en dak zeer gemakkelijk beschadigt raken.
Precaución:
Desmontareltechosiempreconmuchaprecaución,
ya que el coche y el techo pueden resultar dañados
muyfácilmente.
Attenzione:
Smontare il tetto soltanto con molta cautela, poiché la
carrozza ed il tetto possono venire danneggiate molto
facilmente.
1.

17
3.
2.

18

19
RV
Zugschluss
Zugschluss
RV
1
2
Einbau des Decoders
Installation of the Decoder
Installation du décodeur
Inbouwen van de decoder
Montaje del decoder
Installazione del Decoder

Gebr.Märklin&Cie.GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
244363/0214/Sm1Ef
Änderungen vorbehalten
©Gebr.Märklin&Cie.GmbH
Due to different legal requirements regarding electro-magnetic compatibility,
thisitemmaybeusedintheUSAonlyafterseparatecerticationforFCCcom-
pliance and an adjustment if necessary.
UseintheUSAwithoutthiscerticationisnotpermittedandabsolvesusofany
liability.Ifyoushouldwantsuchcerticationtobedone,pleasecontactus–
also due to the additional costs incurred for this.
www.maerklin.com/en/imprint.html
