marklin 39016 User manual

Modell der BR 01 133
39016

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Hinweise zur Inbetriebnahme 6
Sicherheitshinweise 8
Wichtige Hinweise 8
Funktionen 8
Schaltbare Funktionen 9
Parameter/Register 24
Ergänzendes Zubehör 25
Wartung und Instandhaltung 28
Ersatzteile 33
Table of Contents: Page
Information about the prototype 4
Notes about using this model for the first time 6
Safty Notes 10
Important Notes 10
Functions 10
Controllable Functions 11
Parameter/Register 24
Completing accessories 25
Service and maintenance 28
Spare Parts 33
Sommaire : Page
Informations concernant la locomotive réelle 5
Indications relatives à la mise en service 6
Remarques importantes sur la sécurité 12
Informations importante 12
Fonctionnement 12
Fonctions commutables 13
Paramètre/Registre 24
Accessoires complémentaires 25
Entretien et maintien 28
Pièces de rechange 33
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Opmerking voor de ingebruikname 6
Veiligheidsvoorschriften 14
Belangrijke aanwijzing 14
Functies 14
Schakelbare functies 15
Parameter/Register 24
Aanvullende toebehoren 25
Onderhoud en handhaving 28
Onderdelen 33

3
Indice de contenido: Página
Notas para la puesta en servicio 6
Aviso de seguridad 16
Notas importantes 16
Funciones 16
Funciones posibles 17
Parámetro/Registro 24
Accesorios complementarios 25
El mantenimiento 28
Recambios 33
Indice del contenuto: Pagina
Avvertenza per la messa in esercizio 6
Avvertenze per la sicurezza 18
Avvertenze importanti 18
Funzioni 18
Funzioni commutabili 19
Parametro/Registro 24
Accessori complementari 25
Manutenzione ed assistere 28
Pezzi di ricambio 33
Innehållsförteckning: Sida
Anvisningar för körning med modellen 6
Säkerhetsanvisningar 20
Vigtig information 20
Funktioner 20
Kopplingsbara funktioner 21
Parameter/Register 24
Ytterligare tillbehör 25
Underhåll och reparation 28
Reservdelar 33
Indholdsfortegnelse: Side
Henvisninger til ibrugtagning 6
Vink om sikkerhed 22
Vigtige bemærkninger 22
Funktioner 22
Styrbare funktioner 23
Parameter/Register 24
Ekstra tilbehør 25
Service og reparation 28
Reservedele 33

4
Informationen zum Vorbild
Als erste Schnellzuglokomotiven nach dem Einheitspro-
gramm der Deutschen Reichsbahn wurden ab 1925 die Zwei-
zylindermaschinen der Baureihe 01 von Borsig und AEG ab-
geliefert. Die BR 01 war die Schnellzugdampflok schlechthin.
Von den insgesamt 231 in Dienst gestellten Exemplaren hat-
ten die Lokomotiven ab der Betriebsnummer 01 102 verstär-
kte Bremsen sowie vordere Laufräder mit 1.000 mm Durch-
messer erhalten. Dadurch konnte die Höchstgeschwindigkeit
von ursprünglich 120 auf 130 km/h heraufgesetzt werden.
Nach dem Zweiten Weltkrieg waren die BR 01 bei beiden
deutschen Bahnverwaltungen vorhanden. Das vorliegende
Modell, die 01 133 wurde, wie viele ihrer Schwestermaschi-
nen bei der Deutschen Bundesbahn, mit einigen Änderungen
versehen. So tauschte man die großen Wagner-Windleit-
bleche gegen die materialsparenden Witte-Bleche aus und
verlegte die vorne liegenden Luft- und Wasserpumpen in die
Fahrzeugmitte. Das erleichterte dem Lokführer die Sicht auf
die Strecke.
Einige Lokomotiven der BR 01 existieren heute noch als Mu-
seumsmaschinen.
Information about the Prototype
The two-cylinder class 01 locomotives were delivered star-
ting in 1925 by Borsig and AEG as the first express locomotive
from the German State Railroad‘s standardization program.
The class 01 was the express locomotive par excellence. Of
the total of 231 units placed into service, locomotives starting
with road number 01 102 had stronger brakes as well as pilot
wheels with a diameter of 1000 mm / 39-3/8“. This meant the
maximum speed could be increased from the original 120 to
130 km/h / 75 to 81 mph.
After World War II, the class 01 was in service on both of
the German railroads. The model before you, road no. 01 133,
underwent several changes like many of its siblings on the
German Federal Railroad. The large Wagner smoke deflec-
tors were replaced by smaller Witte smoke deflectors to save
material, and the air and water pumps were moved from the
front to the center of the locomotive. This made it easier for
the locomotive engineer to see down the track.
Several class 01 locomotives still exist today as museum pi-
eces.

5
Informations concernant la locomotive réelle
Premières locomotives pour trains rapides dans le cadre
du programme d’unification de la Deutsche Reichsbahn,
les machines à deux cylindres de Borsig et AEG, série 01,
furent livrées à partir de 1925. La BR 01 était la locomotive
à vapeur pour trains rapides par excellence. Parmi les 231
unités mises en service, les locomotives portant les numéros
d’immatriculation supérieurs à 01 102 avaient été équipées
de freins plus puissants ainsi que de roues porteuses avant
d’un diamètre de 1000 mm. Ainsi, la vitesse maximale était
passée de 120 à 130 km/h.
Après la seconde guerre mondiale, les deux administrations
allemandes des chemins de fer disposaient de BR 01. La pré-
sente locomotive immatriculée 01 133 bénéficia, comme un
bon nombre de sœurs à la Deutsche Bundesbahn, de quel-
ques modifications. Les grands écrans pare-fumée Wagner
furent ainsi échangés contre des tôles Witte, plus écono-
miques, et les pompes à air et à eau situées à l’avant furent
déplacées vers le milieu du véhicule. La visibilité pour le mé-
canicien s’en trouva améliorée.
Certaines locomotives de la série 01 (BR 01) existent encore
aujourd’hui comme machines-musée.
Informatie van het voorbeeld
Als eerste sneltreinlocomotief na het eenheidsprogramma
van de Deutschen Reichsbahn, werden vanaf 1925 de twee-
cilinder-machines van de serie 01 door Borsig en AEG afgele-
verd. De BR 01 was met gemak de sneltreinstoomlocomotief.
Van de in totaal 231 in dienst genomen exemplaren hadden
de locomotieven vanaf het bedrijfsnummer 01 102 zwaardere
remmen en loopwielen met een doorsnee van 1000 mm gek-
regen. Hierdoor kon de maximumsnelheid van 120 naar 130
km/h omhoog gebracht worden.
Na de tweede Wereldoorlog was de BR 01 bij de beide Du-
itse spoorwegmaatschappijen in gebruik. Aan het model, de
01 133 werden, zoals bij vele zustermachines bij de Deut-
schen Bundesbahn enkele wijzigingen uitgevoerd. Zo verving
men de grote Wagner-windleiplaten door materiaal bespa-
rende Witte-platen en verplaatste men de voor op liggende
lucht- en waterpompen naar het midden van de loc. Hierdoor
verbeterde het zicht op de baan voor de machinist.
Enkele locomotieven van de serie 01 zijn als museumstuk nog
bewaard gebleven.

6
Radius > 500 mm

7
Kurzkupplung zwischen Lok und Tender verstellbar
Close coupling between locomotive and tender is adjustable
Attelage court réglable entre locomotive et tender
Kortkoppeling tussen loc en tender is verstelbaar
El enganche corto ajustable entre locomotora y ténder
Aggancio corto regolabile tra locomotiva e tender
Kortkopplet mellan lok och tender kan regleras
Kortkobling mellem lok og tender indstillelig
Radius > 500 mm

8
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssy-
stem (Märklin Wechselstrom, Märklin Delta, Märklin Digital
oder Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAn-
schlussgleis entstört werden. Dazu ist das Entstörset 74046
zu verwenden. Für Digitalbetrieb ist das Entstörset nicht
geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
Bestandteil des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• http://www.maerklin.com/en/imprint.html
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:01
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:01 133 DB
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Brems-
verzögerung,Höchstgeschwindigkeit):überControlUnit,
Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.
• Rauchsatznachrüstbar-auchfürdenAnalogbetrieb.

9
1) Gehört nicht zum Lieferumfang.

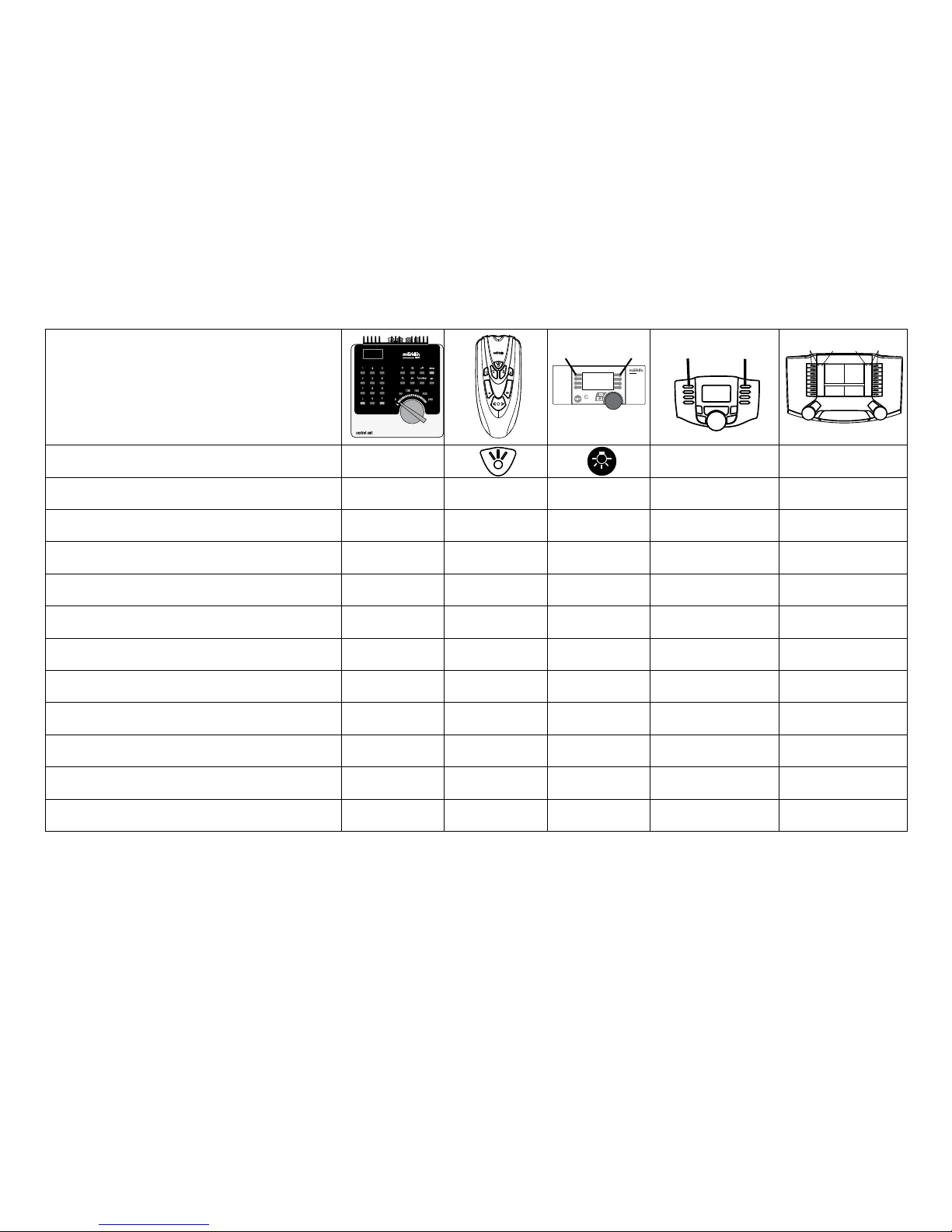

Schaltbare Funktionen
Digital/Systems
Spitzensignal function/off Funktion f0 Funktion f0
Rauchgenerator 1) f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch:Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Bremsenquietschen aus — — Funktion 1 Funktion f5 Funktion f5
Feuerschein - Feuerbüchse — — Funktion 8 Funktion f6 Funktion f6
Geräusch:Rangierpffkurz — — Funktion 5 Funktion f7 Funktion f7
Geräusch:Dampfablassen — — Funktion 6 Funktion f8 Funktion f8
Geräusch:Kohleschaufeln ——— Funktion f9 Funktion f9
Geräusch:Schüttelrost — — — Funktion f10 Funktion f10
Geräusch:Luftpumpe — — — Funktion f11 Funktion f11
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8

10
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:01
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:01 133 DB
• Adjustableacceleration(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):withtheControlUnit,
Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
• Asmokegeneratorcanberetrottedtothelocomotive-
also for analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• WARNING! Sharp edges and points required for operation.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• http://www.maerklin.com/en/imprint.html
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.

11
Controllable Functions
Digital/Systems
Headlights function/off Function f0 Function f0
Smoke Generator 1) f1 Function 1 Function 7 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 3 Function f2 Function f2
Soundeffects:Locomotivewhistle f3 Function 3 Function 4 Function f3 Function f3
ABV off f4 Function 4 Function 2 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 1 Function f5 Function f5
Glow from firebox — — Function 8 Function f6 Function f6
Soundeffect:Shortswitchingwhistle — — Function 5 Function f7 Function f7
Soundeffect:Blowingoffsteam — — Function 6 Function f8 Function f8
Soundeffect:Coalbeingshoveled — — — Function f9 Function f9
Soundeffect:Rockergrate — — — Function f10 Function f10
Soundeffect:Airpump — — — Function f11 Function f11
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
1) Not included in delivery scope.

12
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat (Märklin AC, Märklin
Delta, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventionnel,
lavoiederaccordementdoitêtredéparasitée.Aceteffet,
utiliser le set de déparasitage réf. 74046. Le set de déparasi-
tage ne convient pas pour l’exploitation en mode numérique.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• http://www.maerklin.com/en/imprint.html
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:01
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:01 133 DB
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):via
Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensdemar-
che.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
• Installationultérieured’ungénérateurdefuméepossible
- également pour exploitation analogique.

13
Fonctions commutables
Digital/Systems
Fanal function/off Fonction f0 Fonction f0
Générateur de fumée 1) f1 Fonction 1 Fonction 7 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2
Bruitage:Sifetlocomotive f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV désactivé f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — — Fonction 1 Fonction f5 Fonction f5
Lueurs dans le foyer — — Fonction 8 Fonction f6 Fonction f6
Bruitage:Sifetpourmanœuvrecourt — — Fonction 5 Fonction f7 Fonction f7
Bruitage:Échappementdelavapeur — — Fonction 6 Fonction f8 Fonction f8
Bruitage:Pelletageducharbon — — — Fonction f9 Fonction f9
Bruitage:Grilleàsecousses — — — Fonction f10 Fonction f10
Bruitage:Compresseur — — — Fonction f11 Fonction f11
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
1) Ne fait pas partie de la fourniture.

14
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:01
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:01 133 DB
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):d.m.v.ControlUnit,
Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
• Rookgeneratornadienintebouwen-ookvooranaloog
bedrijf.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfssy-
steem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• OPGEPAST! Functionele scherpe kanten en punten.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• http://www.maerklin.com/en/imprint.html
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.

15
Schakelbare functies
Digital/Systems
Frontverlichting function/off Functie f0 Functie f0
Rookgenerator 1) f1 Functie 1 Functie 7 Functie f1 Functie f1
Geluid:bedrijfsgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2
Geluid:locuit f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV uit f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid:piependeremmenuit — — Functie 1 Functie f5 Functie f5
Brandende fuur — — Functie 8 Functie f6 Functie f6
Geluid:rangeeruitkort — — Functie 5 Functie f7 Functie f7
Geluid:stoomafblazen — — Functie 6 Functie f8 Functie f8
Geluid:kolenscheppen — — — Functie f9 Functie f9
Geluid:schudrooster — — — Functie f10 Functie f10
Geluid:luchtpomp — — — Functie f11 Functie f11
1) Maakt geen deel uit van het leveringspakket.
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8

16
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
•
Emplear únicamente fuentes de alimentación conmutadas
y transformadores que sean de la tensión de red local.
• Lalocomotoranodeberárecibircorrienteeléctricamas
que de un solo punto de abasto.
•
Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funciona-
miento.
• Paraelfuncionamientoconvencionaldelalocomotora
deben suprimirse las interferencias en la vía de conexión
de la alimentación. Para ello debe emplearse el set
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento en
modo digital.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
la función.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
Notas importantes
• Las instrucciones de empleo y el embalaje forman parte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• http://www.maerklin.com/en/imprint.html
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:01
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:01 133 DB
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):porelControlUnit,
Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamente las funciones de tracción y de alternancia de
luces.
• Kitdehumoequipableposteriormente,inclusopara
funcionamiento en modo analógico.

17
Funciones posibles
Digital/Systems
Faros frontales function/off Función f0 Función f0
Generador de humo 1) f1 Función 1 Función 7 Función f1 Función f1
Ruido:Ruidodeexplotación f2 Función 2 Función 3 Función f2 Función f2
Ruido del silbido f3 Función 3 Función 4 Función f3 Función f3
ABV apagado f4 Función 4 Función 2 Función f4 Función f4
Ruido:Desconectarchirridodelosfrenos — — Función 1 Función f5 Función f5
Brasa del fuego — — Función 8 Función f6 Función f6
Ruido:Silbatodemaniobrascorta — — Función 5 Función f7 Función f7
Ruido:Purgarvapor — — Función 6 Función f8 Función f8
Ruido:Cargarcarbónconpala — — — Función f9 Función f9
Ruido:Parrillavibratoria — — — Función f10 Función f10
Ruido:Bombadeaire — — — Función f11 Función f11
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
1)No está incluido en el conjunto de piezas suministradas.

18
• Prestazionidigaranziaegaranziainconformità
all’accluso certificato di garanzia.
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:01
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:01 133 DB
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedi
marcia.
• Nelfunzionamentoanalogicosihannoadisposizione
solamente le funzioni di marcia e di commutazione dei
fanali.
• Apparatofumogenoequipaggiabileinseguito-ancheper
il funzionamento analogico.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbina-
rio di alimentazione deve essere protetto dai disturbi. A
tale scopo si deve impiegare il corredo antidisturbi 74046.
Tale corredo antidisturbi non è adatto per il funzionamen-
to Digital.
• AVVERTENZA! Per motivi funzionali i bordi e le punte
sono spigolosi.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
Avvertenze importanti
• Leistruzionidiimpiegoel‘imballagiocostituisconoun
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• http://www.maerklin.com/en/imprint.html

19
Funzioni commutabili
Digital/Systems
Illuminazione di testa function/off Funzione f0 Funzione f0
Apparato fumogeno 1) f1 Funzione 1 Funzione 7 Funzione f1 Funzione f1
Rumore:rumoridiesercizio f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2
Rumore:schio f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV spento f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore:stridoredeifreniescluso — — Funzione 1 Funzione f5 Funzione f5
Fuoco dei carboni — — Funzione 8 Funzione f6 Funzione f6
Rumore:schiodimanovrabreve — — Funzione 5 Funzione f7 Funzione f7
Rumore:scaricodelvapore — — Funzione 6 Funzione f8 Funzione f8
Rumore:Spalaturadelcarbone — — — Funzione f9 Funzione f9
Rumore:grigliaascuotimento — — — Funzione f10 Funzione f10
Rumore:compressoredell’aria — — — Funzione f11 Funzione f11
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
1) Non incl. nella fornitura.

20
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:01
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:01 133 DB
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):ViaControlUnit,MobileStation
eller Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
• Röksatskanmonterasiefterhand-ävenföranalogdrift.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• http://www.maerklin.com/en/imprint.html
• Garantivillkorframgåravbifogadegarantibevis.
