Metal Work HDM User manual

MANUALE D’USO
+ EtherNet/IP
USER MANUAL
+ EtherNet/IP

2

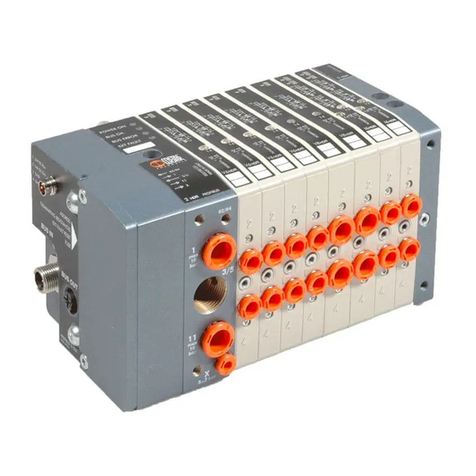

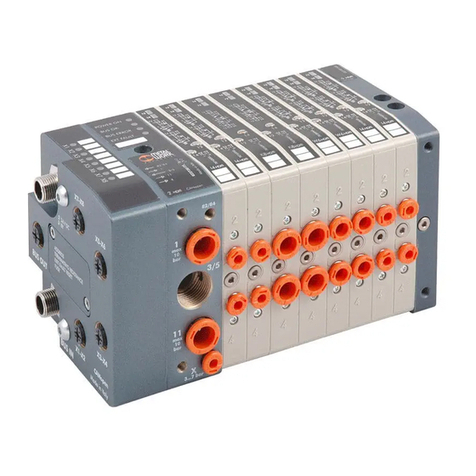

Le valvole Heavy Duty Multimach EtherNet/IP consentono il
collegamento di isole HDM ad una rete EtherNet/IP. Conformi alle
specifiche offrono funzioni di diagnostica e sono disponibili nella
configurazione fino a 16 Out.
ATTENZIONE
• La mancanza di collegamento a terra può causare, in caso di
scariche elettrostatiche, malfunzionamenti e danni irreversibili.
• Per garantire il grado di protezione IP65 è necessario che gli scarichi
siano convogliati e che il connettore M12 non utilizzato sia tappato.
1.1 ALIMENTAZIONE
Per l’alimentazione elettrica si utilizza un connettore M8 femmina 4
poli; l’alimentazione ausiliaria delle valvole è separata da quella del
bus, per cui in caso di allarme si può disinserire l’alimentazione delle
valvole mentre la linea bus resta attiva. La mancanza di alimentazione
ausiliaria viene segnalata dall’accensione del led rosso LOCAL ERROR. Il
guasto viene segnalato al Master che deve provvedere ad una adeguata
gestione dell’allarme.
1.2 PROTEZIONI
Lo slave è protetto da inversione di polarità, da sovraccarichi. In caso
di cortocircuito, segnalato dall’accensione del led rosso EXT FAULT, e
dall’accensione del led rosso della valvola guasta, solo la valvola guasta
viene disconnessa. Il guasto viene segnalato al Master che deve
provvedere ad una adeguata gestione dell’allarme.
Togliere l’alimentazione elettrica e rimuovere la causa del guasto per
resettare la segnalazione di allarme.
1.3 CONNESSIONI ALLA RETE EtherNet/IP
I connettori di rete sono M12 con codifica di tipo D secondo le
specifiche Industrial Ethernet, per il collegamento si possono utilizzare
cavi Industrial Ethernet precablati Cat.5/ Classe D 100 MHz, in modo
da evitare i malfunzionamenti dovuti a cablaggi difettosi, o in alternativa
connettori M12 maschi metallici 4 poli Industrial Ethernet ricablabili, con
cavi Industrial Ethernet Cat.5 /Classe D 100 MHz.
Lo slave deve essere collegato con la terra: per questo si può utilizzare
uno dei fori filettati del corpo metallico non utilizzato per il fissaggio
dell’isola.
1. CARATTERISTICHE
2.1 COLLEGAMENTI ELETTRICI: PIEDINATURA CONNETTORI
• Connettore M8 per l’alimentazione del nodo e delle uscite
1 = +24VDC alimentazione nodo EtherNet/IP e moduli input
2 = +24VDC alimentazione ausiliaria valvole
3 = GND
4 = GND
• Connettore M12 per la connessione alla rete EtherNet/IP
1 = TD+
2 = RD+
3 = TD-
4 = RD-
Ghiera metallica = Schermo
2. ELEMENTI DI COLLEGAMENTO E SEGNALAZIONE
Heavy Duty Multimach EtherNet/IP valves provide an interface
between HDM islands and EtherNet/IP network. They comply with the
specifications, offer diagnostics functions and are available in the 16
output versions.
WARNING
• Failure to earth the Slave properly may cause malfunctions and
serious damage in the event of electrostatic discharge.
• In order to guarantee the protection degree IP65 it’s necessary that
the exhausts are conveyed and that - in case of no use - the M12
connector gets plugged.
1.1 POWER SUPPLY
An M8 female 4-pin connector is used for power connection. Auxiliary
power for the valves is separate from that for the field bus, which means
that in the event of an alarm, the valves can be powered off while the
field bus remains on. Any power failure involving auxiliary equipment
is indicated by the LOCAL ERROR red light. The fault is relayed to the
Master, which must provide adequate alarm management.
1.2 PROTECTION
The slave is protected against overloads by reverse polarity. In the event
of a short circuit, which is signalled by the EXT FAULT red light and the
red light of the faulty valve, only the faulty valve is disconnected.
The fault is relayed to the Master, which must proved adequate alarm
management.
Power off the system and remove the cause of failure before resetting the
alarm signal.
1.3 EtherNet/IP NETWORK CONNECTIONS
The network connectors are the M12 Code D type, in accordance with
Industrial Ethernet specifications. Pre-wired Industrial Ethernet cables
Cat. 5 / Class D 100 MHz cables can be used to prevent malfunctions
due to faulty wiring, alternatively recyclable Industrial Ethernet M12
4-pin metallic male connectors, with Industrial Ethernet Cat. 5 / Class D
100 MHz cables.
The Slave must be earthed. This can be done using one of the threaded
holes in the metal body not used for securing the island.
1. FEATURES
2.1 ELECTRICAL CONNECTIONS: CONNECTOR PIN CONFIGURATION
• M8 connector for powering the node and outputs
1 = +24VDC EtherNet/IP node power supply.
2 = +24VDC auxiliary valve power supply
3 = GND
4 = GND
• M12 connectors for connection to the EtherNet/IP network
1 = TD+
2 = RD+
3 = TD-
4 = RD-
Metal ring = Shield
2. CONNECTING AND SIGNALLING ELEMENTS
ATTENZIONE
Il mancato rispetto di queste istruzioni può causare infortuni o danni alle
apparecchiature.
WARNING
Failure to comply with these instructions may cause damage or injury.

3
2.2 COLLEGAMENTO DEL MODULO
AConnessione alla rete EtherNet/IP
B Connessione per l’alimentazione del nodo e per l’alimentazione
ausiliaria delle valvole
C Led di segnalazione diagnostica HDM
D Led di segnalazione diagnostica EtherNet/IP
ATTENZIONE
Per una corretta comunicazione, utilizzare esclusivamente cavi a
norma Industrial Ethernet
Cat. 5 /Classe D 100 MHz come quello
proposto nel catalogo Metal Work.
2.3 DIAGNOSTICA
La diagnostica di un modulo HDM EtherNet/IP, è definita dallo stato dei
LEDs di interfaccia.
È suddivisa in due parti, una relativa alla rete EtherNet/IP e l’altra
relativa al modulo HDM.
2.2 MODULE CONNECTION
AConnection to the EtherNet/IP network
B Connection for node supply and auxiliary valve supply
C Connection to secondary HDM valve modules
D HDM diagnostics indicator light
E EtherNet/IP diagnostics indicator light
F Connection to input modules (for those with provisions)
2.3 DIAGNOSTICS
HDM EtherNet/IP module diagnostics is defined by the status of the
interface lights.
It is divided into two parts, one for the EtherNet/IP network and one for
the HDM module.
WARNING
For correct communication use only Industrial Ethernet cables.
Cat. 5 / Class D 100 MHz, like the one in the Metal Work catalogue.
A
B
C
D
A

4
LED Stato Significato
IN / OUT
link/act OFF Nessuna connessione alla rete EtherNet/IP.
In questa condizione, all’accensione il led MS è rosso e
lampeggia, il led NS è rosso fisso.
ON (verde) Il modulo è connesso alla rete ma non c’è scambio di dati
VERDE
(lampeggiante)
Il modulo comunica correttamente con la rete
MS OFF Mancanza di alimentazione o inizializzazione della
comunicazione
ON (verde) Il modulo funziona correttamente
VERDE
(lampeggiante)
Il modulo è connesso ma non è configurato correttamente
nella rete
VERDE
ROSSO
(lampeggiante)
All’accensione il modulo effettua un Self test.
ROSSO
(lampeggiante)
Errore di configurazione, per esempio è’ stato rilevato un
conflitto nell’assegnazione dell’indirizzo IP. Un altro utente in
rete utilizza lo stesso indirizzo IP
ON (rosso) Anomalia di funzionamento del modulo
NS OFF Inizializzazione della comunicazione oppure il modulo non è
configurato correttamente nella rete
ON (verde) Collegamento alla rete Eternet/IP corretto
VERDE
(lampeggiante)
La comunicazione con il Controllore di rete non è attiva
VERDE
ROSSO
(lampeggiante)
All’accensione il modulo effettua un Self test.
ROSSO
(lampeggiante)
Il collegamento precedentemente instaurato con il Controllore
di rete è in time out o interrotto. Questo stato viene resettato
riavviando la comunicazione.
LED Status Meaning
IN / OUT
link/act
OFF No connection to the Ethernet/IP.
With power ON, the MS light flashes red and the NS light
stays steady red.
ON (green) The module is connected to the network but there is no data
exchange
GREEN
(flashing)
The module is communicating correctly with the network
MS OFF No power or communication initialization
ON (green) The module is operating correctly
GREEN
(flashing)
The module is connected but not configured correctly on the
network
GREEN
RED
(flashing)
On switching on the module performs an auto-test.
RED
(flashing)
Configuration error, e.g. an IP address assignment error has
been detected. Another user uses the same IP address in the
network.
ON (red) Module operating fault
NS OFF Incorrect communication initialisation or module configuration
in the network
ON (green) Correct Ethernet/IP connection
GREEN
(flashing)
Communication with the controller network is down
GREEN
RED
(flashing)
On switching on the module performs an auto-test.
RED
(flashing)
The connection previously established with the network
Controller is timed out or discontinued. Connection can be
resumed by restarting communication.
2.3.1 Diagnostica EtherNet/IP 2.3.1 EtherNet/IP diagnostics

5
2.3.2 Diagnostica HDM
La diagnostica del modulo Clever Center, è definita dallo stato dei LEDs
di interfaccia e dal byte di stato disponibile come input al sistema di
controllo.
2.3.2 HDM diagnostics
Clever Center module diagnostics is defined by the status of the interface
LEDs and the status byte available as a control system input.
LED Verde
Power ON
LED Rosso
BUS error
LED Rosso
Local error
Codici di
diagnostica
Significato
ON (verde) OFF OFF 00 Il modulo funziona
correttamente
ON (verde) OFF ON (rosso) 0x88 Sovracorrente nel modulo
VERDE
(lampeggiante) OFF OFF 0x80 Manca l’alimentazione
ausiliaria
ON (verde) OFF ROSSO
(lampeggiante)
0x20 / 0x2F
0x30 / 0x3F
Valvola 1/16 guasta
o assente*
Valvola in cortocircuito
* Per la decodifica del codice di errore vedi tabella codici di diagnostica del byte di stato.
Green LED
Power ON
Red LED
BUS error
Red LED
Local error
Diagnostic
codes
Meaning
ON (green) OFF OFF 00 The module is operating
correctly
ON (green) OFF ON (red) 0x88 Overcurrent in the module
GREEN
(flashing)
OFF OFF 0x80 No auxiliary power
ON (green) OFF RED
(flashing)
0x20 / 0x2F
0x30 / 0x3F
Valve 1/16 faulty
or missing*
Valve short circuit
* Refer to the table of status byte diagnostics codes for an explanation of the error code.
2.3.3 Codici di diagnostica del byte di stato
Le funzioni di diagnostica del modulo HDM, restituiscono al controllore,
in ordine di priorità, lo stato del sistema tramite dei codici di errore in
formato esadecimale o binario. Il byte di stato viene interpretato dal
controllore come un byte di input. La corretta interpretazione dei codici
è descritta nella tabella seguente:
2.3.3 Status byte diagnostic codes
The HDM module diagnostic functions inform the Controller, in order of
priority, of the system status via error codes in hexadecimals or binary
format. The status byte is interpreted by the Controller as an input byte.
The meanings of the error codes are given in the table below.
Codice di
errore HEX
Codice di
errore BIN
Significato
0x00 00000000 Il modulo funziona correttamente
0x88 10001000 Sovracorrente nel modulo
0x80 10000000 Manca l’alimentazione ausiliaria
0x20 - 0x2F 00100000 Valvola 1/16 guasta. 0x20 + n (n= 0x00 /0x2F) **
01011111
** Per individuare la valvola guasta procedere come segue:
Codice errore HEX – 0x20 = n
Trasformare il codice n da esadecimale a decimale, il numero ottenuto corrisponde alla
valvola guasta.
I codici sono numerati da 0 a 15. il codice 0 corrisponde alla prima valvola dell’isola.
Esempio: codice di errore 0x20 n= 0x20 – 0x20 = 0x00
valore decimale = 0 che corrisponde alla prima valvola dell’isola.
codice di errore 0x2F n= 0x2F – 0x20 = 0F
valore decimale = 15 che corrisponde alla valvola 16.
HEX error
code
BIN error
code
Meaning
0x00 00000000 The module is operating correctly
0x88 10001000 Overcurrent in the module
0x80 10000000 No auxiliary power
0x20 - 0x2F 00100000 Valve 1/16 faulty. 0x20 + n (n= 0x00 /0x2F) **
01011111
** Proceed as follows to identify the faulty valve:
Error code HEX – 0x20 = n
Convert code n from hexadecimal to decimal; the number obtained corresponds to the faulty
valve. The codes are numbered from 0 to 15. Code 0 corresponds to the first valve in the
distribution block.
Example: error code 0x20 n= 0x20 – 0x20 = 0x00
decimal value = 0, corresponding to the first valve in the distribution block.
error code 0x2F n= 0x2F – 0x20 = 0F
decimal value = 15, corresponding to valve 16.

6
3. INSTALLAZIONE E CONFIGURAZIONE DEL MODULO 3. INSTALLING AND CONFIGURING THE MODULE
3.1 CONNESSIONI AL MODULO HDM EtherNet/IP
• Collegare il modulo a terra attraverso la treccia di massa fornita con
il modulo.
• Collegare il connettore di ingresso IN alla rete EtherNet/IP.
• Collegare il connettore di uscita OUT al dispositivo successivo.
Altrimenti chiudere il connettore con l’apposito tappo per assicurare la
protezione IP65.
• Collegare il connettore di alimentazione. L’alimentazione del bus è
separata dall’alimentazione delle valvole. È possibile disattivare
l’alimentazione delle valvole mantenendo attiva la comunicazione con
il Master EtherNet/IP.
ATTENZIONE
Disattivare la tensione prima di inserire o disinserire i connettori
(pericolo di danni funzionali).
Collegare il modulo a terra, mediante un conduttore appropriato.
Eventualmente utilizzare per il collegamento uno dei fori di fissaggio
libero. La mancanza di collegamento a terra può causare, in caso di
scariche elettrostatiche, malfunzionamenti e danni irreversibili.
Utilizzare solamente unità di valvole completamente assemblate.
Per l’alimentazione utilizzare esclusivamente alimentatori a norma
IEC 742/ EN60742/VDE0551 con resistenza di isolamento minima di
4kV (PELV).
Per il collegamento alla rete utilizzare preferibilmente cavi precablati
Industrial Ethernet precablati Cat.5 / Classe D 100 MHz, in modo da
evitare i malfunzionamenti dovuti a cablaggi difettosi o in alternativa
connettori M12 maschi metallici 4 poli Industrial Ethernet ricablabili,
con cavi Industrial Ethernet Cat.5 /Classe D 100 MHz.
Per una corretta installazione, fare riferimento alle linee guida
dell’Associazione ODVA - Open DeviceNet Vendor Association.
3.2 CONFIGURAZIONE
Per configurare correttamente il modulo, è necessario importare il file
EDS HDMseries nel software di programmazione utilizzato.
Il file Metalwork_HDM_V1.1.eds è disponibile sul sito Metal Work,
all’indirizzo http://www.metalwork.it/ita/download.html.
Come tutti i componenti Ethernet, il modulo HDM EtherNet/IP ha un in
indirizzo MAC univoco memorizzato in modo permanente.
L’indirizzo IP di fabbrica è: 192.168.192.30. Per modificarlo utilizzare
gli appositi tools software come per esempio BOOTP/DHCP server di
Rockwell.
La corretta comunicazione tra il Master e il dispositivo collegato avviene
soltanto se quest’ultimo è stato inserito correttamente nella
configurazione del Master. In caso contrario la comunicazione
EtherNet/IP non si stabilisce. Il difetto viene segnalato dai LEDs di
diagnostica EtherNet/IP e dai LEDs di diagnostica del Clever Center.
3.2.1 File di configurazione EDS - Electronic Data Sheet
Il file di configurazione EDS del dispositivo HDM EtherNet/IP, descrive le
sue caratteristiche. Deve essere importato nell’ambiente di sviluppo del
Master, per essere identificato come un dispositivo EtherNet/IP e
configurare correttamente gli Input /Output.
3.1 HDM ETHERNET/IP MODULE CONNECTIONS
• Connect the module to earth using the earth strap supplied with
the module.
• Connect the IN input connector to the EtherNet/IP network.
• Connect the OUT output connector to the next device. Otherwise close
the connector with the cap provided to guarantee IP65 protection.
• Connect the power connector.
The bus power supply is separate from the valve power supply.
Power supply to the valves can be deactivated while maintaining
communication with the Master EtherNet/IP.
WARNING
Power off the system before plugging in or unplugging the connectors
(risk of functional damages).
Connect the module to earth using the correct wire. If necessary, use
one of the free fixing holes. Failure to make the earth connection may
cause faults and irreversible damages in the event of electrostatic
discharges. Use fully assembled valve units only.
Only use power packs complying with the IEC 742/ EN60742/VDE0551
standard and with a minimum insulation resistance of 4kV (PELV).
Pre-wired Industrial Ethernet Cat. 5 / Class D 100 MHz cables should
be used for connecting to the network to prevent malfunctions due to
faulty wiring, alternatively recyclable Industrial Ethernet M12 4-pin
metallic male connectors, with Industrial Ethernet Cat. 5 / Class D 100
MHz cables.For installation instructions, please refer to the
ODVA - Open DeviceNet Vendor Association guidelines.
3.2 CONFIGURATION
To configure the module correctly, upload the EDS HDMseries file to
the programming software used. The file Metalwork_HDM_V1.1.eds is
available from the Metal Work website http://www.metalwork.it/eng/
download.html.
Like all Ethernet components, the HDM EtherNet/IP module has a
permanently memorised univocal MAC address.
The factory default IP address is: 192.168.192.30. To change it use
the appropriate software tools such as BOOTP / DHCP Server from
Rockwell.
Correct communication between the master and the device linked to it
only occurs if the latter has been included correctly in the Master
configuration, otherwise there is no EtherNet/IP communication.
The fault is indicated by the EtherNet/IP diagnostic LEDs and the Clever
Center Diagnostics LEDs.
3.2.1 EDS - Electronic Data Sheet configuration file
The EDS configuration file explains the characteristics of the HDM
EtherNet/IP device. In order for it to be identified as an EtherNet/IP
device and properly configure its inputs and outputs, it must be imported
into the Master development environment.
Connection Parameters
Comm Format Data - SINT Assembly Instance Size
Input 101 1 ( for Allen Bradley 5)
Output 100 2
Configuration 3 0
3.2.2 Configurazione manuale del modulo 3.2.2 Manual configuration of the module
Se il GATEWAY è abilitato, deve avere lo stesso indirizzo del Master If the GATEWAY is enabled, it must have the same address of the Master

7
4. ASSEGNAZIONE DEI BIT DI DATI AGLI OUTPUT DEL SINGOLO NODO
4.1 INDIRIZZI DI USCITA DEI SOLENOIDI PER SINGOLO NODO, ESEMPIO:
bit 0 bit 1 bit 2 bit 3 ... bit 15
Out 1 Out 2 Out 3 Out 4 ... Out 16
Valvola
Bistabile Valvola Monostabile Valvola Monostabile Valvola Bistabile ... Valvola Monostabile
Out 1 Out 3 Out 4 Out 5 ... Out 16
Out 2 Out 6 ...
4.
DATA BIT ASSIGNMENT TO SINGLE NODE OUTPUTS
4.1 SOLENOID OUTPUT ADDRESSES FOR EACH NODE - EXAMPLE:
bit 0 bit 1 bit 2 bit 3 ... bit 15
Out 1 Out 2 Out 3 Out 4 ... Out 16
Bistable
valve Monostable valve Monostable valve Bistable valve ... Monostable valve
Out 1 Out 3 Out 4 Out 5 ... Out 16
Out 2 Out 6 ...
5. DATI TECNICI
Bus di campo EtherNet/IP - 10/100 Mbit/s
Half-duplex - Full-duplex
Supporta l’Autonegoziazione
Impostazioni di fabbrica Denominazione modulo: HDMseries
Indirizzo IP 192.168.192.30
Indirizzamento Software DHCP/BOOTP
Tensione 24VDC ± 10%
Numero massimo piloti (Out) 16
Numero massimo valvole 16 (in funzione nel numero massimo di piloti)
Corrente di alimentazione Icc Bus Icc nominale 120 mA
Icc istantanea (< 2 ms) 450 mA
Assorbimento massimo di un isola con Icc nominale Valvole OFF 120 mA
16 valvole monostabili Icc nominale Valvole ON 580 mA
Protezioni Modulo protetto da sovraccarico e da
inversione di polarità. Uscite protette da
sovraccarichi e da cortocircuiti
Connessioni Bus di campo: n° 2 M12 Femmina codifica D,
switch interno
alimentazione: M8 4 pin
input: M8 3 pin
Valore del bit di dato 0 = non attivo
1 = attivo
Stato delle uscite in assenza di comunicazione Non attive
5. TECHNICAL DATA
Field buses EtherNet/IP - 10/100 Mbit/s
Half-duplex - Full-duplex
Supports Auto-Negotiation
Factory settings Module name: HDMseries
Address IP 192.168.192.30
Addressing Software DHCP/BOOTP
Voltage range 24VDC ± 10%
Maximum number of pilots (Out) 16
Maximum number of valves 16 (depending on the maximum number of
solenoids)
Icc bus supply current Nominal Icc 120 mA
Instantaneous Icc (< 2 ms) 450 mA
Maximum absorption of a valve distribution Nominal Icc with 120mA OFF valves
block with 16 mono-stable valves Nominal Icc with 580 mA ON valves
Protections Module protected against overload and
polarity reversal. Outputs protected against
overloads and short-circuits
Connections Field bus: 2 M12 Female, D-coded, internal
switch
supply: M8 4 pin
input: M8 3 pin
Data bit value 0 = not enabled
1 = enabled
Output status in the absence of communication Disabled

8
NOTE NOTES
www.metalwork.eu
ELZZZZ165 IT_EN - IM05_07/2019
