Metra Electronics 108-FD3B User manual

Metra. The World’s Best Kits.®MetraOnline.com © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION REV. 8/28/19 INST108-FD3B
INSTALLATION INSTRUCTIONS
108-FD3B
Attention! Let the vehicle sit with the key
out of the ignition for a few minutes before
removing the factory radio. When testing the
aftermarket equipment, ensure that all factory
equipment is connected before cycling the
key to ignition.
Patent Pending
KIT FEATURES

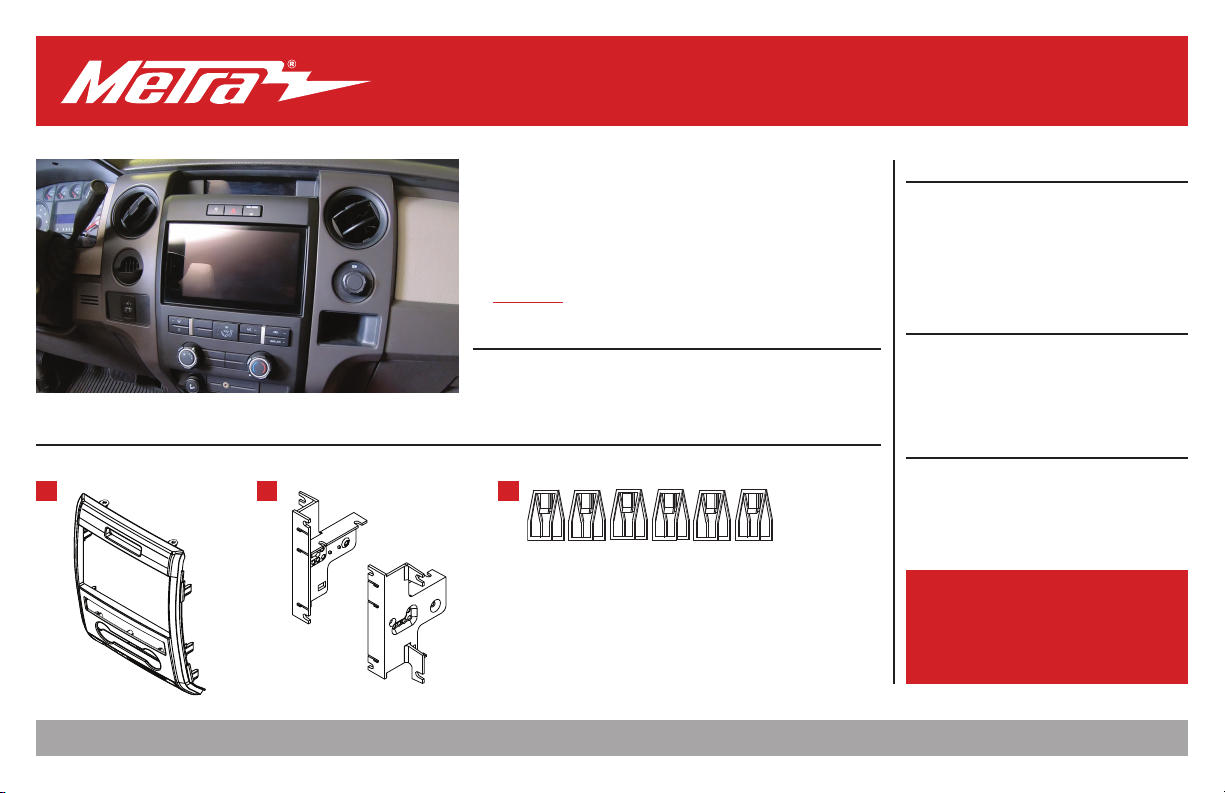

• Designed specifically for the Pioneer DMH-C5500NEX 8-inch radio
• Includes provisions for the factory hazard switch, airbag light, and
cigarette lighter
• Painted scratch resistant matte black
KIT COMPONENTS
• A) Radio trim panel • B) Radio brackets • C) Panel clips (6) TOOLS REQUIRED
• Phillips screwdriver • 9/32” socket wrench
• Torx screwdriver • Panel removal tool
TABLE OF CONTENTS
Dash Disassembly ..................................................2
Kit Preparation ...................................................3-4
Kit Assembly ..........................................................5
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: XSVI-5521-NAV
Antenna Adapter: 40-CR10
A B C
Ford
F-150 (with CD player, w/o color screen) 2013-2014
F-150 XL (with CD player) 2009-2013
F-150 XLT (with single row of 3 buttons, w/o NAV) 2009-2012
Visit MetraOnline.com for more detailed information about the product and up-to-date vehicle
specific applications

1.800.221.0932
|
MetraOnline.com
2
DASH DISASSEMBLY
1. Unclip and remove the switch panel to
the right of the cigarette lighter, then
remove (1) 9/32” screw exposed.
(Figure A)
2. Remove the rubber pad at the top of the
climate/radio panel, then remove (2)
9/32” screws exposed. (Figure B)
(Figure B)
(Figure A)
3. Unclip the a/c vent panels to the left and
right of the climate/radio panel and set
aside. (Figure C)
4. Unclip, unplug, and remove the climate/
radio panel. (Figure D)
5. Remove (4) 9/32” screws securing the
radio chassis. Slide the chassis out, then
unplug and remove.
Continue to Kit Preparation (Figure C)
(Figure D)

REV. 8/28/2019 INST108-FD3B 3
KIT PREPARATION
(Figure C)
(Figure B)
(Figure A)

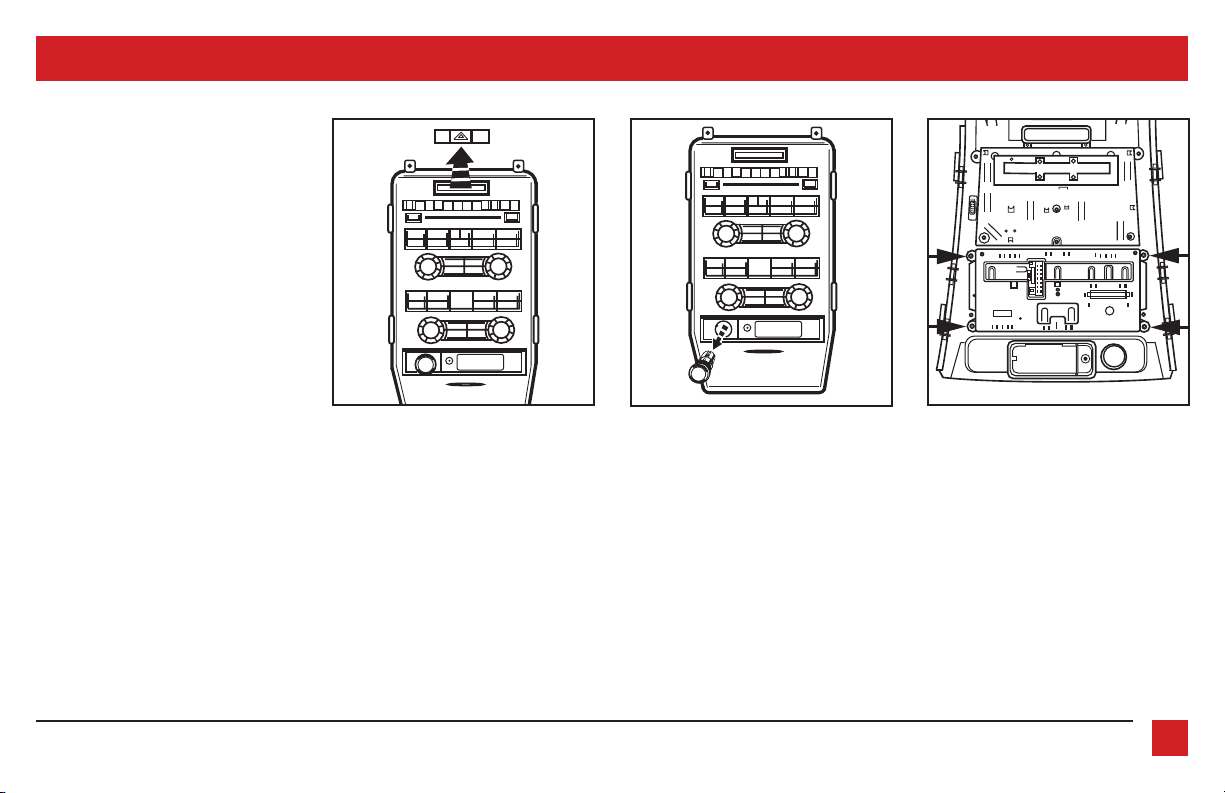

From the factory climate/radio panel:
1. Unclip and remove the hazard/airbag
switch assembly from the factory radio
trim panel. (Figure A)
2. Unclip and remove the cigarette lighter
socket from the radio trim panel.
(Figure B)
3. Remove (4) Torx screws securing the
factory climate control to the radio trim
panel. (Figure C)
Continued on the next page

1.800.221.0932
|
MetraOnline.com
4
KIT PREPARATION (CONT.)
To the 108-FD3B radio trim panel:
4. Clip the hazard/airbag switch assembly
into the panel. (Figure D)
5. Clip the cigarette lighter socket into the
panel. (Figure E)
(Figure G)
(Figure D)
(Figure E)
(Figure F)
6. Secure the climate control to the panel
using the factory screws. (Figure F)
7. Attach (6) panel clips provided to the
panel. (Figure G)
Continue to Kit Assembly

REV. 8/28/2019 INST108-FD3B 5
KIT ASSEMBLY
Note: For steps 1 and 2, reference the
installation manual provided with the radio for
which hardware to use. The display screen and
radio chassis use two different types of screws.

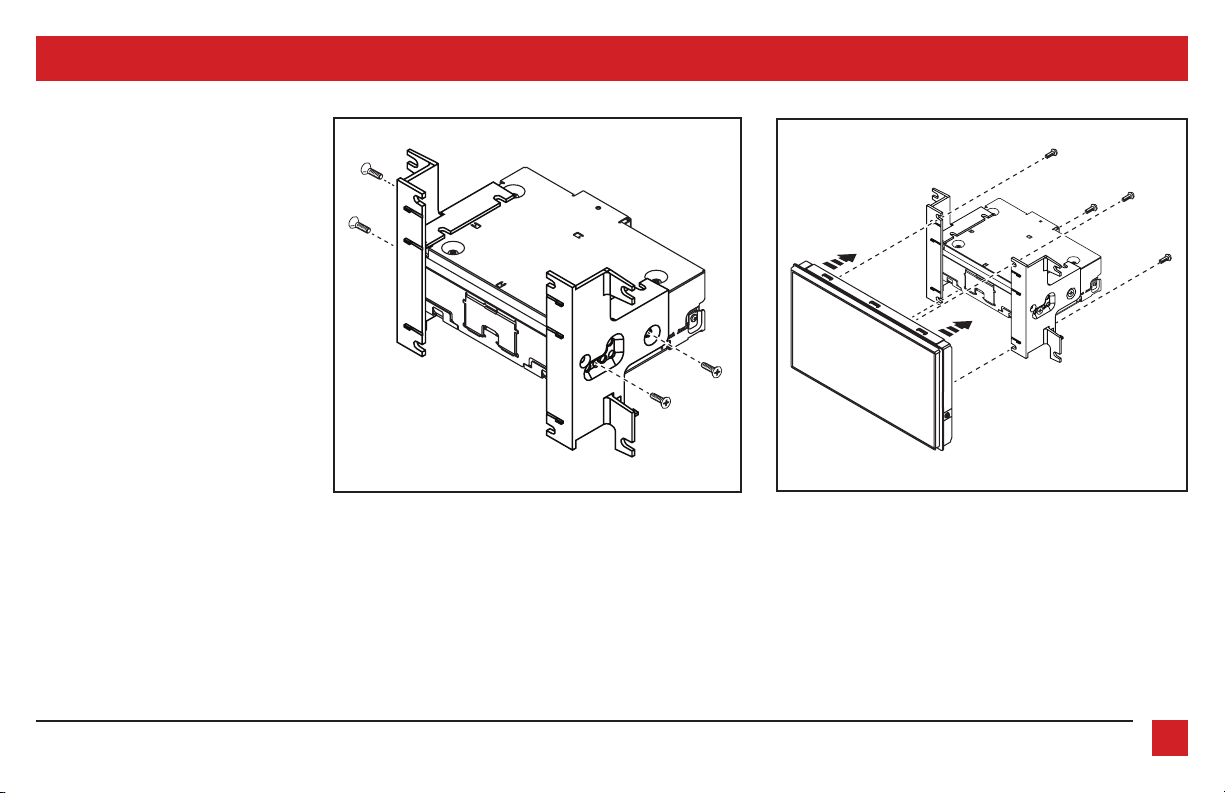

1. Secure the radio brackets to the radio
chassis using (4) screws supplied with
the radio. (Figure A)
2. Secure the radio display to the radio
brackets using (4) screws supplied with
the radio. (Figure B)
3. Locate the factory wiring harness and
antenna connector in the dash. Metra
recommends using the proper mating
adapter from Metra or AXXESS. Complete
all connections to the radio, then test
the radio for proper operation.
4. Slide the completed radio assembly into
the dash and secure using the
factory screws .
5. Connect all harnessing and clip in in the
radio trim panel to the vehicle, then
reassemble the dash in reverse order of
disassembly to complete the installation.
(Figure A) (Figure B)

1.800.221.0932
|
MetraOnline.com
6

REV. 8/28/2019 INST108-FD3B 7

KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
Metra. The World’s Best Kits.®MetraOnline.com © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION REV. 8/28/19 INST108-FD3B
INSTALLATION INSTRUCTIONS
108-FD3B
If you are having difficulties with the installation
of this product, contact our Tech Support line
either by phone at 1-800-253-TECH, or email at
[e-mail]. Before
doing so, look over the instruction booklet a
second time and ensure that the installation was
performed exactly as the instruction booklet
is stated. Have the vehicle apart and ready to
perform troubleshooting steps before contacting
Metra/Axxess Tech Support.
