Moen EB1500-E User manual

INS12308 - 4/22
PLEASE CONTACT MOEN FIRST
For Installation Help, Missing or Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
WWW.MOEN.COM
(Canada)
1-800-465-6130
www.moen.ca
FAVOR DE COMUNICARSE PRIMERO CON MOEN
Si requiere ayuda en la instalación, si faltan piezas o si
necesita piezas de repuesto.
(Costa Este)
011 52 [phone]
WWW.MOEN.COM.MX
VEUILLEZ D’ABORD CONTACTER MOEN
En cas de problèmes avec l’installation, ou pour obtenir toute
pièce manquante ou de rechange
1-800-465-6130
WWW.MOEN.CA

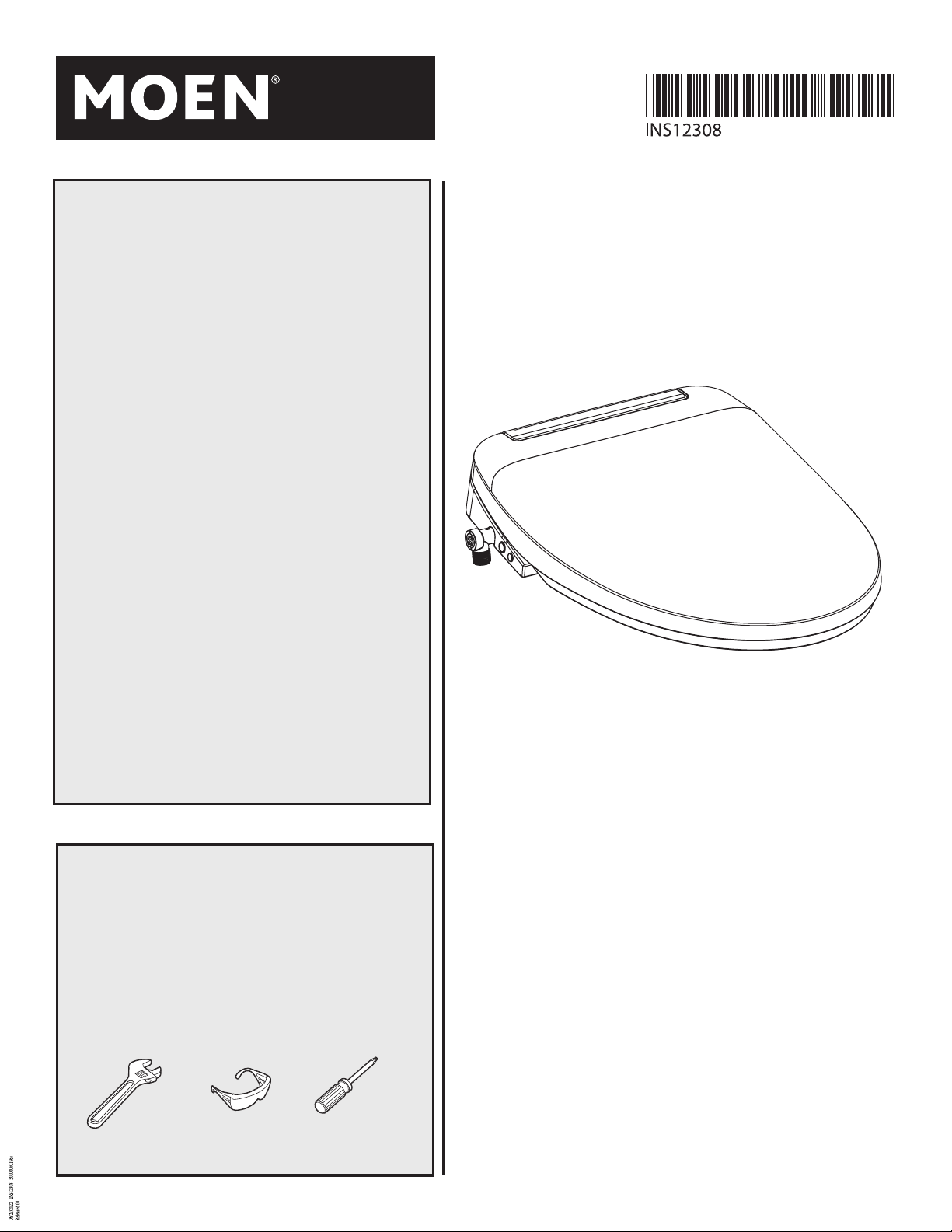

HELPFUL TOOLS
For safety and ease of unit replacement, Moen recommends the use
of these helpful tools.
HERRAMIENTAS ÚTILES
Para mayor seguridad y facilidad de reemplazo de la unidad, Moen
recomienda el uso de estas herramientas.
OUTILS UTILES
Par mesure de sécurité et pour faciliter l'installation de l’appareil,
Moen recommande l’utilisation des outils suivants.
Wrench
Llave
Clé
Safety Glasses
Gafas de protección
Lunettes de sécurité
Screw Driver
Desarmador
Tournevis
Installation Guide
Guía de Instalación
Guide d’installation
eBidet
EB1500-E, EB1500-EBS
Bidet electrónico
EB1500-E, EB1500-EBS
Bidet électronique
EB1500-E, EB1500-EBS
Thank you for purchasing our product. Please read this installation guide before
installation and use to ensure that your product will function at peak performance.
Gracias por comprar nuestro producto. Antes de su instalación y uso, lea la guía de
instalación para asegurarse de que su producto funcione de manera óptima.
Nous vous remercions d’avoir acheté notre produit.Veuillez lire ce guide avant de procéder
à son installation, et le consulter ensuite an d'en assurer le fonctionnement optimal.

Item List (Conrm that all below items are inside the box)
Lista de Piezas (Verique que todas estas piezas estén en la caja)
Liste des pièces (Vérier que toutes les pièces décrites ci-dessous se trouvent bien à l’intérieur de la boîte)
Smart EBidet (1 set)
Bidet electrónico inteligente (1 pieza)
Bidet électronique intelligent (1 ensemble)
Catch Plate (1 piece)
Placa base (1 pieza)
Plaque de base (1)
Hose (1 piece)
Manguera (1 pieza)
Tuyau (1)
Screw Components (2 sets)
Tornillería (2 piezas)
Composants à visser (2 ensembles)
Screw, Tornillo, Vis
Adjustment Plate, Placa de ajuste, Plaque d’ajustement
Expansion Nut, Tuerca de expansión, Écrou expansible
Metal Washer, Arandela de metal, Rondelle métallique
* Please conrm all the aforementioned items are inside the package. If there are any omissions, please contact customer service. T-Valve has supply
interface of 7/8" ballcock thread.
* Verique que todas las piezas antes enumeradas estén dentro del paquete. Si falta alguna, comuníquese con el Departamento de Servicio al Cliente.
La válvula en T tiene una interfaz de suministro con válvula de otador con rosca de 7/8".
* Veuillez vérier que toutes les pièces ci-dessus se trouvent bien à l’intérieur de l’emballage. En l'absence de l'une d'elles, veuillez contacter le Service à la
clientèle. La soupape en T est dotée d’une interface d’alimentation avec letage de robinet à otteur de 7/8 po.

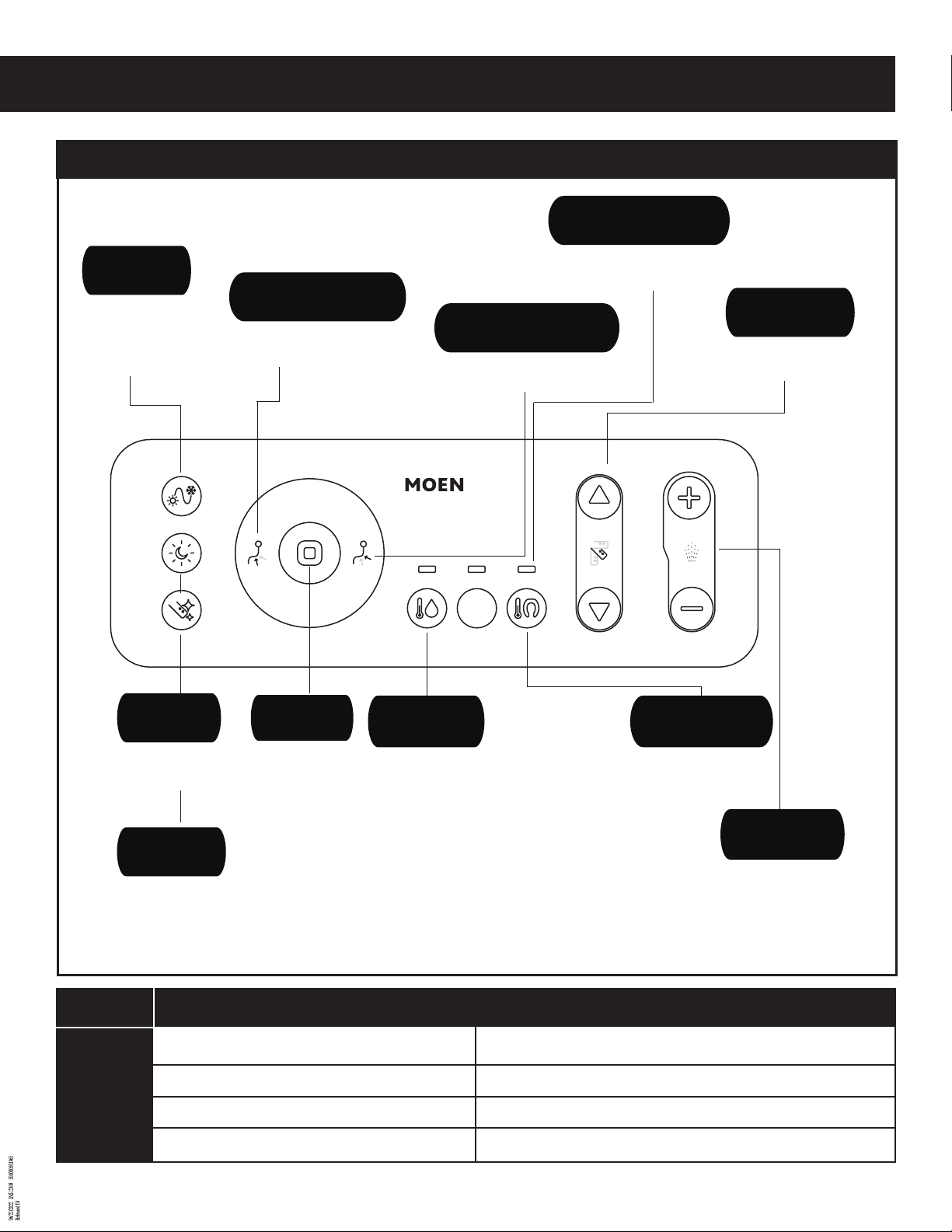

Remote Controller Set (1 set)
Juego de control remoto (1 juego)
Ensemble de télécommande (1)
Fixed Card(1 piece)
Tarjeta ja (1 pieza)
Carte xe (1)
(1 holder, 2 expansion screws)
(1 soporte, 2 tornillos de expansión)
(1 support, 2 vis expansibles)
Two AAA Batteries
Dos baterías AAA
Deux (2) piles AAA
T-Valve (1 piece) includes reducing adapter
Válvula en T (1 pieza) incluye
adaptador de reducción
Soupape en T (1 pièce) qui comprend
un adaptateur intermédiaire
Installation Guide
Guía de instalación
Guide d’installation
2

3
INS12308 - 04/22
BEFORE YOU BEGIN / ANTES DE EMPEZAR / AVANT DE COMMENCER
Power Requirements:
Requisitos de energía:
Exigences liées à l’alimentation
électrique :
- Power outlet should be 120V AC, on a minimum 15A
circuit.
- The power outlet should be close enough to reach the
power cord (1.2m (47in.)) but far from where water
can hit it.
- The product must be grounded.
- The wiring should be installed by a professional.
- Please do not plug in the product before
installation is complete to prevent malfunction.
Water Requirements:
Requisitos de agua:
Exigences liées à l’alimentation
en eau :
- The minimum dynamic (owing) water pressure
required is 0.08MPa (11psi).
- The maximum static (non-owing) water pressure
required is 0.8MPa (116 psi).
- Water pressure below the min. and max. range above
will aect the performance of the product.
Sizing Requirements:
Requisitos de tamaño:
Exigences liées aux dimensions :
- Please measure your toilet to make sure that there is
enough space for the eBidet as noted below:
IMPORTANT: Before installing the product, please make sure you meet all of the requirements listed below.
IMPORTANTE: Antes de instalar el producto, asegúrese de cumplir con todos los requisitos enumerados a continuación.
IMPORTANT : Avant d’installer le produit, veuillez vous assurer de satisfaire à toutes les exigences indiquées ci-dessous.
- La presión de agua dinámica mínima (corriente)
requerida es de 0.08 MPa (11 psi).
- La presión de agua estática máxima (estática)
requerida es de 0.8 MPa (116 psi).
- Una presión de agua inferior o superior a la indicada
afecta el desempeño del producto.
- La pression d’eau dynamique minimale (avec écoule-
ment) requise est de 0,08 MPa (11 psi).
- La pression d’eau statique (sans écoulement) requise
est de 0,8 MPa (116 psi)
- Une pression d’eau respectivement inférieure ou
supérieure aux mesures minimale et maximale
indiquées ci-dessus inuencera la performance du
produit.
- Mida su inodoro para asegurarse de que haya
suciente espacio para el bidet electrónico como se
indica a continuación:
- Veuillez mesurer votre toilette pour vous assurer qu’il
y a susamment d’espace pour satisfaire aux
dimensions du bidet électronique, tel qu'indiqué
ci-dessous:
- The distance between the 2 mounting holes must be
between 4-1/2" and 7" (11.4 - 17.7cm)
- The distance from the supply valve to the eBidet inlet
should be 23-9/16" (59.8cm) or less.
- The distance between the mounting holes and the
edge of the toilet bowl must be between 18" - 19-3/4"
(45.7 - 50.1cm).
- La distancia entre los 2 agujeros de montaje debe
estar entre 11.4 y 17.7 cm (4 1/2" y 7").
- La distancia desde la válvula de suministro hasta la
entrada del bidet electrónico debe ser de 59.8 cm (23
9/16") o menos.
- La distancia entre los agujeros de montaje y el borde
de la taza del inodoro debe estar entre 45.7 y 50.1 cm
(18" y 19 3/4").
- La distance entre les 2 orices de montage doit se
trouver entre 11,4 cm et 17,7 cm.
- La distance de la soupape d’alimentation jusqu’à
l’entrée d'eau du bidet électronique devrait être d'au
plus 59,8 cm.
- La distance entre les orices de montage et le rebord
de la cuvette de la toilette doit se trouver entre 45,7
cm et 50,1 cm.
*This product has no ground fault circuit interrupter. It should be installed in the line with ground fault circuit interrupter.
Otherwise, the accidental failure of this product may result in the loss of life or property.
*Este producto no tiene un interruptor de circuito de falla a tierra. Debe instalarse en la línea con interruptor de circuito de falla a tierra.
De lo contrario, la falla accidental de este producto puede resultar en la pérdida de vidas o de la propiedad.
*Ce produit ne possède pas de disjoncteur de fuite à la terre autonome. Il doit être installé dans la conduite avec le disjoncteur de fuite à la terre. Il doit être raccordé à un
câble de connexion muni d'un disjoncteur de fuite à la terre. Sinon, la défaillance accidentelle de ce produit pourrait entraîner des pertes en vies humaines et en biens.
- La toma de corriente debe ser de 120V CA, en un
circuito mínimo de 15 A.
- La toma de corriente debe estar lo sucientemente
cerca como para alcanzar el cable de alimentación
(1.2 m (47 pulgadas)) pero lejos de donde le pueda
caer agua.
- El producto debe estar conectado a tierra.
- El cableado debe ser instalado por un profesional.
- No conecte el producto antes de haber nalizado
la instalación para evitar un mal funcionamiento.
- La prise de courant doit être de 120 V c.a. sur un circuit
d'un minimum de 15 A.
- La prise de courant doit être susamment près pour
permettre la connexion au cordon d’alimentation
(1,2 m - 47 po), mais assez loin pour ne pas être
aspergée d’eau.
- Le produit doit être mis à la terre.
- Le câblage électrique doit être installé par un
professionnel.
- Veuillez ne pas brancher le produit avant la
toute n de l’installation de façon à prévenir un
mauvais fonctionnement.
20.43"
(51.9cm)
7.57"
(19.25cm)
7.57"
(19.25cm)

4
Important Safeguards
Medidas de Protección Importantes
Mises en garde importantes
*When using electrical products, especially when children are present, basic safety precautions should always be followed,including the following:
READ ALL INSTRUCTIONS BEFORE USING.
*Al usar productos eléctricos, especialmente en presencia de niños, siempre se deben seguir medidas básicas de precaución, incluyendo las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.
*Lorsque vous utilisez des produits électriques, surtout en présence d'enfants, il est essentiel de suivre certaines précautions de base, y compris celles-ci :
LIRE TOUTES LES DIRECTIVES AVANT L’UTILISATION.
WARNING : To reduce the risk of burns, electrocution, re, or injur to persons follow the below recommendations.
1. Close supervision is necessary when this product is used by, on, or near children or invalids.
2. Use this product only for its intended use as described in this instruction guide. Do not use attachments not recommended by the manufacturer.
3. Never operate this product if it has a damaged cord or plug, if it is not working properly, if it has been dropped or damaged, or dropped into water. Return the product to a
service center for examination and repair.
4. Keep the cord away from heated surfaces.
5. Never use while sleeping or drowsy.
6. Never drop or insert any object into any opening or hose.
7. Do not use outdoors or operate when aerosol (spray) products are being used or where oxygen is being administered.
8. For household use only, connect this product to a properly grounded outlet only. See Grounding Instructions on page 5.
ADVERTENCIA: Para reducir el riesgo de quemaduras, electrocución, incendio o lesiones a personas, siga estas recomendaciones.
1. Cuando este producto sea usado por niños o personas discapacitadas, o cerca de ellos, se requiere de una estrecha supervisión.
2. Use este producto únicamente para su n previsto como se describe en esta guía de instrucciones. No use accesorios no recomendados por el fabricante.
3. Nunca opere este producto si tiene un cable o conexión dañada, si no funciona correctamente, si se ha caído o dañado, o si ha caído al agua. Devuelva el producto a un centro de
servicios para su examen y reparación.
4. Mantenga el cable alejado de supercies calientes.
5. Nunca lo use si está somnoliento o adormecido.
6. Nunca arroje ni inserte objetos en ninguna abertura o manguera.
7. No lo use al aire libre ni lo ponga en funcionamiento mientras se usan productos atomizados (aerosoles) o se administra oxígeno.
8. Solo para uso doméstico. Conecte este producto únicamente a una toma de corriente con la instalación a tierra adecuada. Consulte las instrucciones de conexión a tierra en la
página 5.
AVERTISSEMENT : Pour réduire le risque de brûlures, d’électrocution, d’incendie ou de lésions corporelles, suivre les recommandations indiquées ci-dessous.
1. Une étroite supervision est requise lorsque ce produit est utilisé en présence d'enfants, par des enfants ou des personnes handicapées, ou pour des soins qui leur sont prodigués.
2. N'utiliser ce produit que pour les ns auxquelles il est prévu, comme décrit dans ce guide. Ne pas utiliser d’accessoires non recommandés par le fabricant.
3. Ne jamais faire fonctionner ce produit si son cordon ou sa che sont endommagés, ou s’il ne fonctionne pas correctement, s’il a été échappé ou endommagé, ou a été submergé.
Retourner le produit à un centre de service à la clientèle aux ns d’examen et de réparation.
4. Garder le cordon éloigné de toute surface chauée.
5. Ne jamais utiliser ce produit si on est endormi ou somnolent.
6. Ne jamais laisser tomber ou insérer un objet dans toute ouverture ou tout tuyau.
7. Ne pas utiliser à l’extérieur ou faire fonctionner lorsque des produits de pulvérisation (aérosol) sont utilisés ou que de l’oxygène est administré.
8. Destiné exclusivement à un usage domestique; raccorder ce produit à une prise correctement mise à la terre seulement. Voir les Directives de mise à la terre à la page 5.
SAVE THESE INSTRUCTIONS.
GUARDE ESTAS INSTRUCCIONES.
CONSERVER CES DIRECTIVES POUR RÉFÉRENCE ULTÉRIEURE.

5
INS12308 - 04/22

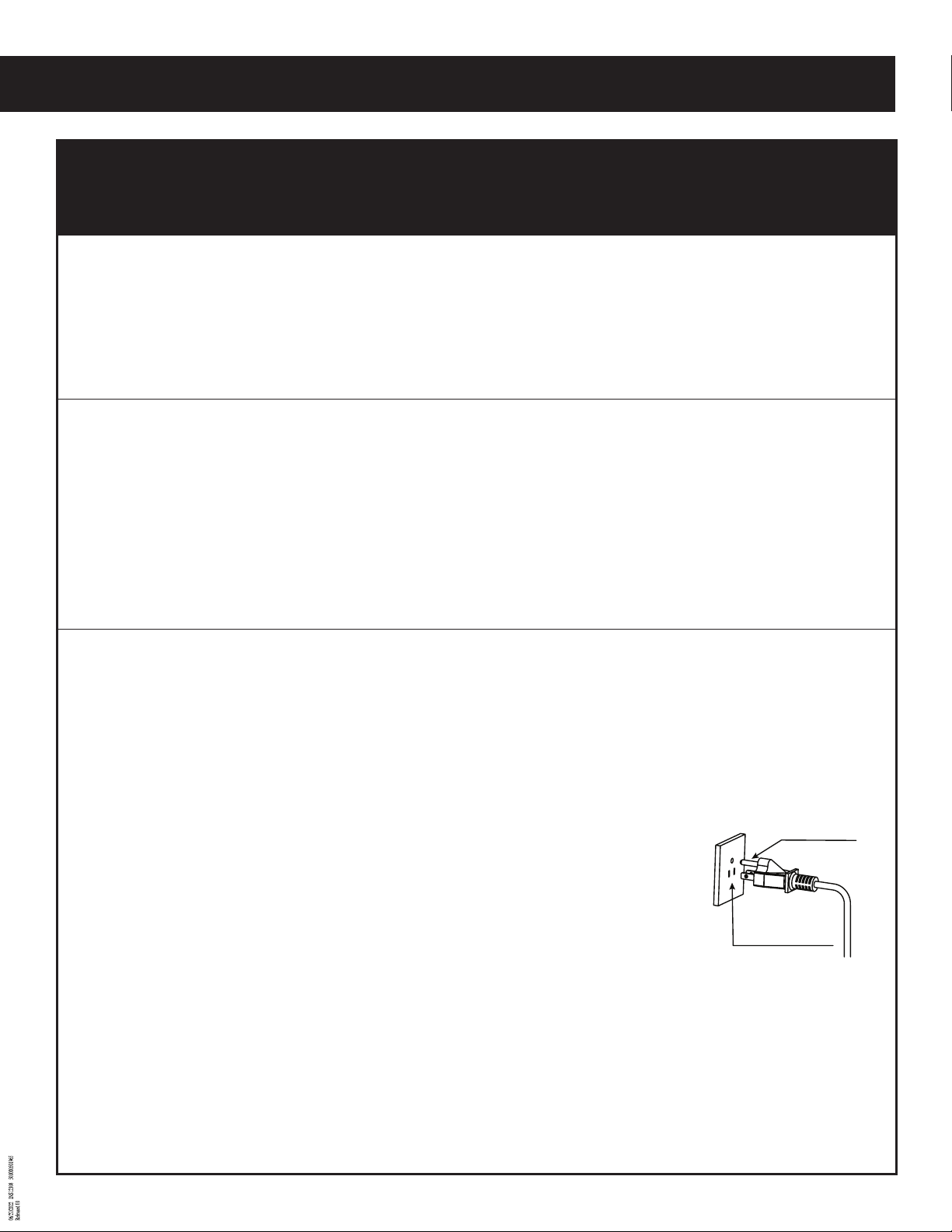

Grounding Instructions
Instrucciones de Conexión
Directives de mise à la terre
This product should be grounded. In the event of an electrical short circuit, grounding reduces the risk of electric shock by providing an escape wire for the electric current.This
product is equipped with a cord having a grounding wire with a grounding plug.The plug MUST BE plugged into an outlet that is properly installed and grounded.
Este producto debe conectarse a tierra. En caso de un cortocircuito, la conexión a tierra reduce el riesgo de una descarga eléctrica al proporcionar una ruta de escape para la
corriente eléctrica. Este producto está equipado con un cable y una conexión con descarga a tierra. La clavija DEBE conectarse a una toma de corriente correctamente instalada
y conectada a tierra.
Ce produit doit être mis à la terre. En cas de court circuit, la mise à la terre réduit le risque de choc électrique en fournissant un l d’évacuation au courant électrique. Ce produit
est doté d’un cordon ayant un l de mise à la terre et d’une che de mise à la terre. La che DOIT ÊTRE branchée dans une prise de courant qui est correctement installée et
mise à la terre.
DANGER: Improper use of the grounding plug can result in a risk of electric shock. If repairing or replacing the cord or plug is necessary, DO NOT connect the grounding wire to either at blade
terminal.The wire with insulation having an outer surface that is green with or without yellow stripes is the grounding wire.
Check with a qualied electrician or serviceman if the grounding instructions are not completely understood, or if in doubt as to whether the product is properly grounded.This product is factory equipped
with a specic electric cord and plug to permit connection to a proper electric circuit. Make sure that the product is connected to an outlet having the same conguration as the plug. No adapter should be
used with this product. DO NOT modify the plug provided - if it will not t the outlet, have the proper outlet installed by a qualied electrician. If the product must be reconnected for use on a dierent type
of electric circuit, the reconnection should be made by a qualied service personnel.
This product is for use on a normal 120V circuit, and has a grounding plug that looks like the plug as shown.
If it is necessary to use an extension cord, use only a three wire extension cord that has a three-blade grounding plug, and a three-slot receptacle that will accept the plug on the product. Replace or repair a
damaged cord.
PELIGRO: El uso inadecuado la conexión con descarga a tierra puede causar un riesgo de cortocircuito. Si es necesario reparar o reemplazar el cable o el la clavija,
NO conecte el cable con descarga a tierra a ninguna terminal portadora de corriente. El cable aislado con una supercie exterior verde con o sin rayas amarillas es
el cable con descarga a tierra.
Consulte a un técnico o electricista calicado si no comprende totalmente las instrucciones de conexión o si tiene dudas sobre si el producto está correctamente
conectado a tierra. Este producto viene equipado de fábrica con una clavija y cable eléctrico especíco para permitir la conexión a un circuito eléctrico apropiado.
Asegúrese de que el producto esté conectado a una toma de corriente con la misma conguración que la clavija. No se debe usar ningún adaptador con este
producto. NO modique la clavija, si no se ajusta a la toma de corriente, pídale a un electricista calicado que instale una toma de corriente apropiada. Si el
producto debe reconectarse para su uso en otro tipo de circuito eléctrico, la reconexión debe estar a cargo de personal de servicio calicado.
Este producto debe usarse en un circuito normal de 120 V, y cuenta con una clavija con conexión a tierra que se parece a la que se muestra en la imagen.
Si es necesario usar una extensión, use únicamente una extensión trifásica con una clavija de tres puntas con descarga a tierra y una toma de corriente con tres salidas que sea compatible con la clavija del
producto. Reemplace o repare el cable dañado.
DANGER : L’utilisation inappropriée d’une che de mise à la terre pourrait créer un risque de choc électrique. Si la réparation ou le remplacement du cordon ou de la che est nécessaire, NE PAS
connecter le l de mise à la terre à l’une ou l'autre des bornes à lame plate. Le l isolé, dont la surface externe est verte, avec ou sans bandes jaunes, est le l de mise à la terre.
Faire vérier votre installation par un électricien qualié ou un expert en réparation en cas de doute quant à votre compréhension des directives de mise à la terre ou quant à savoir si l’appareil est correcte-
ment mis à la terre. Ce produit est doté en usine d’un cordon et d’une che qui lui sont propres, permettant une connexion à un circuit électrique approprié. S’assurer que le produit est branché à une prise de
courant ayant la même conguration que la che. Aucun adaptateur ne doit être utilisé avec ce produit. NE PAS modier la che électrique fournie - si elle n'est pas compatible avec la prise de courant;
demander plutôt à un électricien qualié d'installer une prise appropriée. Si le produit doit être reconnecté aux ns d’utilisation sur un type diérent de circuit électrique, la reconnexion doit être eectuée
par un expert en réparation qualié.
Ce produit doit être utilisé avec un circuit régulier de 120V et possède une che de mise à la terre qui ressemble à celle illustrée.
Si une rallonge est nécessaire, n'utilisez qu'une rallonge trilaire munie d'une che de mise à la terre à trois broches et d'une prise à trois trous s'adaptant à la che du produit. Remplacer ou réparer tout
cordon endommagé.
NOTE: If you are not familiar with electrical power and procedures, call a qualied electrician.
WARNING – Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a qualied electrician or serviceman if you are in doubt as to whether the
appliance is properly grounded. If it will not t the outlet, have a proper outlet installed by a qualied electrician.
NOTA: Si no está familiarizado con la energía eléctrica y los procedimientos, llame a un electricista calicado.
ADVERTENCIA –La conexión incorrecta del equipo a tierra puede provocar un riesgo de descarga eléctrica. Consulte a un electricista o técnico calicado si tiene dudas sobre si el aparato está
correctamente conectado a tierra. Si la conexión no encaja en la toma de corriente, solicite a un electricista calicado que instale una toma de corriente adecuada.
REMARQUE : Si l'électricité et les procédures qui s'y rattachent ne vous sont pas familières, veuillez faire appel à un électricien qualié.
AVERTISSEMENT - Un raccord incorrect du l de mise à la terre de l'équipement pourrait créer un risque de choc électrique. En cas de doute, faire vérier votre installation par un électricien
qualié ou un expert en réparations pour savoir si l'appareil est correctement mis à la terre. Si la che électrique n'est pas compatible avec la prise de courant, demander à un électricien qualié d'installer
une prise appropriée.
Grounding Pin
Pin de puesta a tierra
Broche de mise à la terre
Grounded Outlet
Toma de tierra
Prise de terre
