Monacor TVCCD-360 User manual

Bedienungsanleitung
Instruction Manual
Mode d’emploi
Istruzioni per l’uso
Gebruiksaanwijzing
Handleiding
Manual de instrucciones
Manual de instruções
Brugsanvisning
Bruksanvisning
Käyttöohje
®
TVCCD-360
Best.-Nr. 17.0430
TV-CCD-Kamera
CCTV Camera

2
Bevor Sie einschalten
Wir wünschen Ihnen viel
Spaß mit Ihrem neuen
MONACOR-Gerät. Bitte le-
sen Sie vor dem Gebrauch
dieseAnleitung.
Der deutsche Text beginnt
auf der Seite 4.
D
A
CH
Before you switch on
We wish you much plea-
sure with your new
MONACOR unit. Please
read these instructions
before use.
The English text starts on
page 8.
GB
Avant toute utilisation
Nous vous remercions
d'avoir choisi un appareil
MONACOR et vous prions
de lire cette notice.
La version commence à la
page 12.
F
B
CH
Prima di accendere
Vi auguriamo buon diverti-
mento con il Vostro nuovo
apparecchio MONACOR.
Vi preghiamo di leggere le
presenti istruzioni prima
dell'uso. Il testo italiano
comincia a pagina 16.
I
Alvorens u inschakelt
Wijradenuaandezehand-
leiding goed door te lezen
voor u het apparaat in
gebruik neemt.
De Nederlandse tekst be-
gint op pagina 20.
NL
B
E
Antes de ligar
Desejamos que esteja sa-
tisfeito com a sua nova uni-
dadeMONACOR.Porfavor
leia estas instruçoes antes
de usar o equipamento.
O texto em português co-
meça na página 28.
P
DK
Innan enheten tas i bruk
Läs igenom bruksanvisnin-
gen för att undvika fel
och/eller skador på den-
samma.
Den svenska texten finns
på sidan 36.
S
Ennen virran kytkemistä
Toivomme että saat paljon
hyötyä ja iloa uudesta
MONACOR-laitteestasi.
Lue nämä ohjeet ennen
käyttöä.
Suomenkielinen teksti al-
kaa sivulta yhdeksän 40.
FIN
Antes de la conexión
Le agradecemos el ha-
ber adquirido un equipo
MONACOR. Por favor, lee
atentamente las instruccio-
nes de uso.
La versión en Español se
encuentra en la página 24.
Inden De tænder for
apparatet ...
Vi ønsker Dem god forn-
øjelse med Deres nye ap-
parat. Læs hele brugsanvis-
ningen igennem før brug.
Den danske tekst starter på
side 32.

3
IRISLENS
POWER
12 V
VIDEO OUT
123
➀
➂
1Videoausgang, 1Vss
Video Out, 1Vpp
2Masse
Ground
Masse 4
Ground
Ausgang 12V 3
12V Out ➁

Bitte klappen Sie die Seite 3 heraus. Sie sehen dann im-
mer die beschriebenen Bedienelemente und Anschlüsse.
1 Übersicht der Anschlüsse
1.1 Kamerarückseite (Abb. 1)
1Videoausgang, 1Vss an 75 Ω
2Anschlußbuchse für videosignalgesteuertes Objektiv,
Anschlußbelegung für den beiliegenden Stecker siehe
Abb.2
3Stromversorgungsanschluß 12V ,
Mittelkontakt = Pluspol,
benötigter Stecker 5,5/2,1mm (Außen-/Innendurchmes-
ser)
1.2 Anschlußbelegung des Steckers für videoge-
steuerte Objektive (Abb. 2)
1Videoausgang, 1Vss
2Masse
3Ausgang Versorgungsspannung 12V
4Masse
2 Hinweise für den sicheren Gebrauch
•Dieses Gerät entspricht der EU-Richtlinie 89/336/EWG für
elektromagnetische Verträglichkeit.
•Schützen Sie die Kamera vor Verschmutzung, Feuchtigkeit
und Hitze (zulässiger Einsatztemperaturbereich - 10°C bis
+50°C).
•Der CCD-Bildwandler-Chip ist unbedingt vor Staub oder
sonstiger Verschmutzung zu schützen und auf gar keinen
Fall mit den Fingern zu berühren.
D
A
CH
4

•Für die Reinigung nur ein trockenes Staubtuch verwenden,
auf keinen Fall Chemikalien oder Wasser.
•Wird die Kamera zweckentfremdet, falsch angeschlossen
oder nicht fachgerecht repariert, kann für eventuelle Schä-
den keine Haftung übernommen werden.
3 Einsatzmöglichkeiten
Die Schwarzweiß-Kamera TVCCD-360 ist speziell für den
Einsatz in Überwachungs- und Alarmanlagen konzipiert. Ihre
geringen Abmessungen ermöglichen eine einfache Montage
an jeder beliebigen Stelle.
4 Objektive
An die TVCCD-360 können alle Objektive mit C-Mount-
Gewinde angeschraubt werden. Da die Kamera einen
Anschluß für eine Blendensteuerung (2) besitzt, sind beson-
ders Objektive mit videosignalgesteuerten Blenden zu empfeh-
len, z.B. MONACOR VWL-813A. Durch die eingebaute elek-
tronische Helligkeitsregelung (AGC) lassen sich aber auch
Objektive mit manueller Blendeneinstellung verwenden.
Zum Anschluß eines Objektivs mit videosignalgesteuerter
Blende liegt ein Stecker bei. Die innere Steckerhülse
abschrauben (Abb. 3), und das Anschlußkabel des Objektivs
nach Abb. 2 am Stecker anlöten:
Pin 1 = Videosignal 1Vss für die Blendensteuerung
Pin 2 = Masse
Pin 3 = Betriebsspannung 12V für das Objektiv
Pin 4 = Masse
Achtung! Die Linsen des Objektivs und der CCD-Bildwand-
ler-Chip sind unbedingt vor Staub oder sonstiger Verschmut-
zung zu schützen und auf gar keinen Fall mit den Fingern zu
berühren.
D
A
CH
5

5 Montage
Die Kamera kann mit einer Kamerahalterung (z.B.
MONACOR TVH-Serie) an eine Wand oder Decke montiert
werden. Dazu befindet sich auf der Ober- und Unterseite ein
1/4”-Fotogewinde. Für eine Außenmontage muß die Kamera
in ein wetterfestes Schutzgehäuse eingesetzt werden, z.B.
MONACOR TVG-300.
6 Kamera anschließen
6.1 Kamera-Ausgang
Die Kamera-Ausgangsbuchse VIDEO OUT (1) über ein 75-Ω-
HF-Kabel (z.B. MONACOR VEC-62/10) mit einem oder
mehreren Monitoren verbinden. Dabei ist auf den korrekten
75-Ω-Abschluß am Monitor bzw. bei Serienschaltung am letz-
ten Monitor zu achten. Bei einer Kabellänge von mehr als
100m sollte ein Videoverstärker zwischen die Kamera und
das lange Kabel geschaltet werden, um so die Kabelverluste
auszugleichen.
Beim Einsatz von mehreren Kameras einen Kamera-
Umschalter oder Videosplitter zwischen die Kameras und den
Monitor schalten (z.B. MONACOR TVSP-410).
6.2 Stromversorgung
Zur Stromversorgung an die Buchse POWER 12 V (3) ein
elektronisch stabilisiertes 12-V-Netzgerät anschließen, z.B.
MONACOR PS-12CCD.Am Mittelkontakt muß sich der Plus-
pol befinden. Die Stromaufnahme beträgt 120mA. Benötigt
wird ein Gleichstrom-Stecker 5,5/2,1 mm (Außen-/Innen-
durchmesser).
D
A
CH
6

7 Bedienung
1) Nach dem Anlegen der 12-V-Versorgungsspannung ist die
Kamera betriebsbereit. Die LED auf der Vorderseite
leuchtet.
2) Am Objektiv die Entfernung und bei Objektiven mit manu-
ell einstellbarer Blende diese auf optimale Bildwiedergabe
(Tiefenschärfe und Helligkeit) einstellen.
3) Ist bei korrekt eingestellter Entfernung das Bild unscharf,
muß das Auflagemaß für das Objektiv korrigiert werden.
Dazu die Inbusschraube oben neben dem Objektivgewin-
dering lösen. Durch Verdrehen des Objektivgewinderings
ein scharfes Bild einstellen. Anschließend die Inbus-
schraube wieder festziehen.
8 Technische Daten
Bildabtaster: . . . . . . . . . . . 1/3"-CCD-Chip,
4,4 x 3,3mm
Synchronisation: . . . . . . . . hor. 15625Hz, vertikal 50Hz
Anzahl der Bildpunkte: . . . horizontal 500 x vertikal 582
Auflösung: . . . . . . . . . . . . . 380 TV-Zeilen
Mindestbeleuchtung: . . . . . 1Lux/1:1,6
Signal-/Rauschabstand: . . > 48 dB
Videoausgang: . . . . . . . . . 1 Vss/75Ωund 1 Vss/10Ωfür
die Blendensteuerung
Betriebstemperatur: . . . . .
- 10°C bis +50°C
Stromversorgung: . . . . . . . 12 V , 120 mA, extern, z. B.
MONACOR PS-12CCD
Abmessungen (BxHxT)
ohne Objektiv: . . . . . . . . . . 60 x 75 x 110mm
Gewicht (ohne Objektiv): . . 225g
Laut Angaben des Herstellers.
Änderungen vorbehalten.
D
A
CH
7

Please unfold page 3. Then you can always see the
operating elements and connections described.
1 Connections

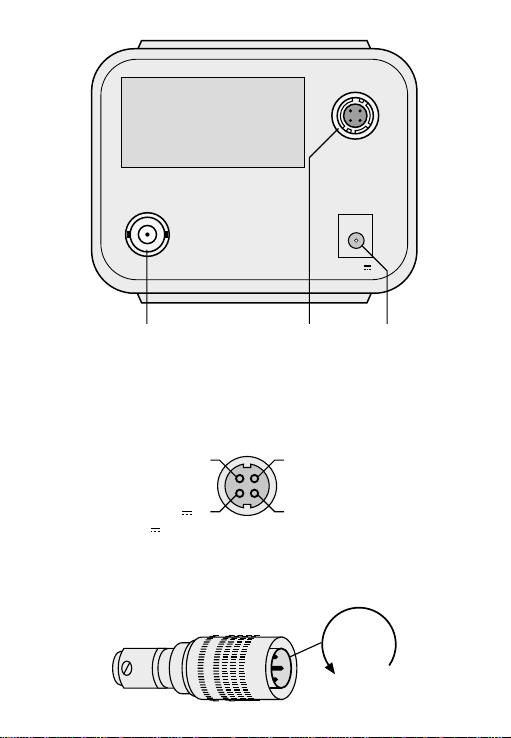

1.1 Camera rear panel (fig. 1)
1Video output, 1Vpp at 75 Ω
2Jack for video-controlled lens, pin connection for the in-
cluded plug see fig. 2
3Power supply connection 12V ,
centre pin = positive pole
necessary plug 5.5/2.1 mm (outside/inside diameters)
1.2 Pin connection of the plug for video-controlled
lenses (fig. 2)
1Video output, 1Vpp
2Ground
3Output supply voltage 12V
4Ground
2 Safety Notes
•This appliance corresponds to the directive for electromag-
netic compatibility 89/336/EEC.
•Protect the camera against impurities, humidity, and heat
(permissible operating temperature range - 10°C up to
+50°C).
•The CCD image sensor chip must be protected against
dust or other impurities and must not be touched with the
fingers in any case.
•For the cleaning only use a dry cloth, by no means chemi-
cals or water.
GB
8

•If the camera is used for purposes other than originally
intended, if it is connected in the wrong way or not repaired
by skilled personnel, no liability can be taken over for pos-
sible damage.
3 Applications
The black/white camera TVCCD-360 has especially been
designed for monitoring and alarm systems. Due to its small
dimensions an easy mounting is possible at any desired
place.
4 Lenses
At the TVCCD-360 all lenses with a C mount can be screwed.
As the camera is equipped with a connection for an iris con-
trol (2), especially lenses with a video-controlled iris are
recommended, e.g. MONACOR VWL-813A. Due to the
installed automatic gain control (AGC) also lenses with a
manual iris adjustment can be used.
To connect a lens with a video-controlled iris a plug is in-
cluded. Screw off the inside plug sleeve (fig. 3), and solder the
cable of the lens at the plug acc. to fig. 2:
Pin 1 = video signal 1Vpp for the iris control
Pin 2 = ground
Pin 3 = operating voltage 12V for the lens
Pin 4 = ground
Attention! The lenses of the lens assembly and the CCD
image sensor chip must be protected against dust or other
impurities and must not be touched with the fingers in any
case.
GB
9

5 Mounting
The camera can be mounted with a camera mounting bracket
(e.g. MONACOR TVH series) at a wall or ceiling. For this a
1/4” thread each is provided at the top and bottom side. For
outside mounting the camera must be placed into a weather-
proof housing, e.g. MONACOR TVG-300.
6 Connection of the camera
6.1 Camera output
Connect the camera output jack VIDEO OUT (1) via a 75Ω
RF cable (e.g. MONACOR VEC-62/10) with one or several
monitors. Watch the correct 75Ωtermination at the monitor
resp. with series connection at the last monitor. With a cable
length of more than 100m a video amplifier should be
switched between camera and long cable to compensate for
cable losses.
When using several cameras, insert a camera video switch
or video splitter between the cameras and the monitor (e.g.
monitor TVSP-410).
6.2 Power supply
Connect an electronically regulated 12V power supply unit to
the jack POWER 12V (3), e.g. MONACOR PS-12CCD.
The positive pole must be at the centre pin. The power con-
sumption is 120mA. A DC plug 5.5/2.1mm (outside/inside
diameters) is necessary.
7 Operation
1) After connection of the 12 V supply voltage the camera is
ready for operation. The LED at the front panel is lighting.
2) Adjust the distance at the lens. In case of lenses with an
iris manually to be adjusted, set the distance for optimum
picture reproduction (depth of focus and gain).
GB
10

3) If the image reproduction is not clear with correctly ad-
justed distance, the mechanical focus setting for the lens
must be adjusted. For this loosen the hexagonal screw
above next to the lens thread ring.Adjust a clear picture by
turning the lens thread ring. Then tighten the hex screw
again.
8 Specifications
Image sensor: . . . . . . . . . . 1/3” CCD chip, 4.4 x 3.3mm
Synchronization: . . . . . . . . hor. 15625Hz, vertical 50Hz
Number of pixels: . . . . . . . hor. 500 x vertical 582
Resolution: . . . . . . . . . . . . 380 TV lines
Min. illumination: . . . . . . . . 1 Lux/1:1.6
S/N ratio: . . . . . . . . . . . . . > 48 dB
Video output: . . . . . . . . . . . 1Vpp/75Ωand 1 Vpp/10 Ωfor
the iris control
Operating temperature: . . .
- 10°C up to +50°C
Power supply: . . . . . . . . . . 12 V , 120 mA, externally, e.g.
MONACOR PS-12CCD
Dimensions (W x H x D)
without lens: . . . . . . . . . . . 60 x 75 x 110mm
Weight (without lens): . . . . 225 g
According to the manufacturer.
Subject to technical change.
GB
11

Ouvrez le présent livret page 3 de manière à visualiser les
éléments et branchements.
1 Eléments et branchements
1.1 Face arrière de l caméra (schéma 1)
1Sortie vidéo, 1Vcc, 75Ω
2Sortie pour commande automatique de diaphragme (voir
figure 2)
3Branchement alimentation 12V ,
contact médian: pôle plus
fiche 5,5/2,1 mm (diamètre extérieur/intérieur)
1.2 Configuration du branchement pour objectifs à
commande automatique (schéma 2)
1Sortie vidéo 1Vcc
2Masse
3Sortie tension d’alimentation 12V
4Masse
2 Conseils d’utilisation
•Cet appareil répond à la norme européenne 89/336/CEE
relative à la compatibilité électromagnétique.
•Protégez la caméra de la chaleur, de l’humidité et de la
poussière (plage de température autoridée de fonctionne-
ment - 10°C à +50°C)
•Protégez impérativement la puce CCD de la poussière ou
de toute autre salissure; vous ne devez jamais la toucher
avec les doigts.
•Pour la nettoyer, utilisez un chiffon sec, en aucun cas de
produits chimiques ou d’eau.
12
F
B
CH

•Nous déclinons toute responsabilité en cas de dommage si
l’appareil est utilisé dans un but autre que celui pour lequel
il a été conçu, s’il n’est pas correctement branché ou
réparé.
3 Utilisations
La TVCCD-360 est spécialement conçue pour une utilisation
dans les centrales d’alarme et de surveillance. Ses petites
dimensions permettent un montage facile à n’importe quel
endroit.
4 Objectifs
Vous pouvez monter tous les objectifs de type C-Mount sur la
TVCCD-360. Dans la mesure où elle possède une sortie pour
commande automatique de diaphragme (2), nous vous re-
commandons d’utiliser les objectifs p.ex. MONACOR VWL-
813A. De même, le réglage automatique d’amplification
(AGC) dont elle est équipée permet d’utiliser des objectifs à
réglage manuel.
Pour brancher un objectif à commande automatique de
diaphragme, vous disposez d’une fiche, livrée avec la
caméra; dévissez la partie interne (schéma 3) et soudez le
câble de l’objectif à la fiche, comme indiqué sur le schéma 2.
Pin 1 = signal vidéo 1Vcc
Pin 2 = masse
Pin 3 = tension d’alimentation 12V pour l’objectif
Pin 4 = masse
Attention! Protégez les lentilles de l’objectif et la puce CCD
de la poussière et toute autre salissure; en aucun cas, vous
ne devez les toucher avec les doigts.
F
B
CH
13

5 Montage
Vous pouvez installer la caméra sur un support (par exemple
série MONACOR TVH-...) sur un mur ou un plafond. Vous dis-
posez d’un filetage 6,3mm sur les faces supérieure et inféri-
eure; pour un montage en extérieur, la caméra doit être placé
dans un boîtier de protection étanche, par exemple
MONACOR TVG-300.
6 Branchements de la caméra
6.1 Sortie de la caméra
Reliez la prise de sortie de la caméra VIDEO OUT (1) par un
câble HF 75Ω(parex. MONACOR VEC-62/10) à un ou plu-
sieurs moniteurs. Veillez au branchement 75 Ωsur le moni-
teur ou, pour un montage en série, sur le dernier. Pour des
câbles d’une longueur supérieure à 100m, vous devez instal-
ler un amplificateur vidéo entre la caméra et le câble de
manière à compenser les pertes en ligne.
Si vous utilisez plusieurs caméras, nous vous conseillons
de brancher entre les caméras et le moniteur un sélecteur de
caméra ou un répartiteur vidéo (par exemple MONACOR
TVSP-410).
6.2 Alimentation
Reliez une alimentation 12V stabilisée (parex. MONACOR
PS-12CCD) à la prise POWER 12 V (3). Le pôle plus doit se
trouver sur le contact central. La consommation est de 120
mA. Vous avez besoin d’une fiche DC 5,5/2,1mm (ø
extérieur/ø intérieur).
14
F
B
CH

7 Utilisation
1) Une fois la caméra sous tension, elle est prête à fonc-
tionner. La diode sur la face avant s’allume.
2) Réglez la distance sur l’objectif; pour des objectifs à
réglage manuel, mettez la distance sur une restitution opti-
male (amplification et profondeur de champ).
3) Si l’image n’est pas nette, alors que la distance est correc-
tement réglée, vous devez effectuer un réglage sur l’ob-
jectif. Pour ce faire, dévissez la vis au-dessus de l’anneau
de filetage de l’objectif; tournez l’anneau jusqu’à obtenir
une image nette. Revissez ensuite.
8 Caractéristiques techniques
Puce: . . . . . . . . . . . . . . . . . puce CCD 1/3”
4,4 x 3,3mm
Synchronisation: . . . . . . . . hor. 15625Hz, vert. 50Hz
Nombre de points: . . . . . . . hor. 500 x vert. 582
Résolution: . . . . . . . . . . . . 380 lignes TV
Luminosité minimale: . . . . 1 Lux /1:1,6
Rapport signal/bruit: . . . . . > 48 dB
Sortie vidéo: . . . . . . . . . . . 1 Vcc/75Ωet 1 Vcc/10Ωpour
la commande d’objectif
Température de
fonctionnement: . . . . . . . .
- 10°C à 50°C
Alimentation: . . . . . . . . . . . 12 V , 120 mA externe,
parex. MONACOR PS-12CCD
Dimensions (L x H x P): . . 60 x 75 x 110mm
Poids (sans objectif): . . . . . 225g
D’après les données du constructeur.
Tout droit de modification réservé.
F
B
CH
15

Vi preghiamo di aprire completamente la pagina 3. Così
vedrete sempre gli elementi di comando e i collegamenti
descritti.
1 Comandi e collegamenti
1.1 Lato posteriore (fig. 1)
1Uscita video, 1Vpp a 75Ω
2Presa di collegamento per l’obiettivo comandato dal seg-
nale video, collegamento del connettore in dotazione vedi
fig. 2
3Collegamento corrente 12V ,
contatto centrale = positivo,
connettore richiesto 5,5/1,2mm (diametro esterno/interno)
1.2 Collegamento del connettore per gli obiettivi
comandati dal segnale video (fig. 2)
1Uscita video, 1Vpp
2Massa
3Uscita tensione di alimentazione 12V
4Massa
2 Avviso di sicurezza
•Questo apparecchio corrisponde alla norma 89/336/CEE
sulla compatibilità elettromagnetica.
•Proteggere l’apparecchio dall’umidità, dallo sporco e dal ca-
lore (temperatura d’impiego ammessa da
- 10°C a +50°C).
•Proteggere il chip del sensore ottico CCD dalla polvere o da
ogni altro tipo di sporco. Non toccarlo in nessun caso con le
dita.
•Per la pulizia usare solo un panno asciutto; non impiegare
in nessun caso prodotti chimici o acqua.
I
16

•Nel caso di uso improprio della videocamera, di collega-
menti sbagliati o di riparazione scorretta non si assume
nessuna responsabilità per eventuali danni.
3 Possibilità d’impiego
La videocamera b/n TVCCD-360 è stata realizzata in partico-
lare modo per l’impiego in impianti di sorveglianza e di allar-
me. Le ridotte dimensioni permettono un semplice montaggio
in qualsiasi posto.
4 Obiettivi
Si possono utilizzare tutti gli obiettivi con filettatura C-mount.
Dato che è presente un contatto per il pilotaggio del diafram-
ma (2) si consigliano obiettivi con diaframma comandato dal
segnale video, p. es. MONACOR VWL-813 A. Grazie alla re-
golazione elettronica della luminosità (AGC), si possono
utilizzare anche obiettivi con regolazione manuale del dia-
framma.
Per il collegamento di un obiettivo comandato dal segnale
video occorre utilizzare il connettore in dotazione. Svitare la
parte interna (fig. 3) e saldare al connettore il cavo dell’obiet-
tivo come illustrato nella fig. 2.
Pin 1 = segnale video 1 Vpp per pilotaggio diaframma
Pin 2 = massa
Pin 3 = tensione d’esercizio 12V per l’obiettivo
Pin 4 = massa
Attenzione! Proteggere le lenti dell’obiettivo ed il chip del
sensore CCD assolutamente dalla polvere o da ogni altro tipo
di sporco. Non toccarli in nessun caso con le dita.
I
17

5 Montaggio
La videocamera può essere montata alla parete o al soffitto
mediante l’impiego di un supporto (p. es. MONACOR serie
TVH-...). A tale scopo, sia sul lato superiore che sul lato infe-
riore si trova una filettatura tipo apparecchio fotografico
6,3mm. Per il montaggio all’esterno, la videocamera deve
essere protetta da una custodia, p.es. MONACOR TVG-300.
6 Collegamento della videocamera
6.1 Uscita della videocamera
Collegare la presa di uscita VIDEO OUT (1) con uno o più
monitor, utilizzando un cavo HF 75 Ω(p. es. MONACOR
VEC-62/10). Controllare bene la corretta terminazione 75Ω
sul monitor o sull’ultimo monitor nel caso di un collegamento
in serie. Se il cavo supera i 100metri si dovrebbe inserire un
amplificatore del segnale video fra videocamera e cavo per
compensare le perdite dovute al cavo.
Se si usano diverse videocamere occorre inserire un selet-
tore o videosplitter fra le videocamere ed il monitor, p. es.
MONACOR TVSP-410.
6.2 Alimentazione esterna
Collegare la presa POWER 12V (3) con un alimentatore
12V stabilizzato elettronicamente, p.es. MONACOR PS-12C
CD. Il positivo deve trovarsi sul contatto centrale. L’assorbi-
mento è di 120mA. È richiesto un connettore 5,5/1,2mm
(diametro esterno/interno).
I
18

7 Funzionamento
1) Dopo aver applicata la tensione di alimentazione 12 V, la
videocamera è pronta per l’uso. Sul lato frontale è acceso
il LED.
2) Regolare la distanze sull’obiettivo, e per gli obiettivi con
regolazione manuale del diaframma portare il diaframma
al massimo rendimento (profondità di campo e luminosità).
3) Se con una distanza corretta, l’immagine non è a fuoco,
occorre correggere la posizione dell’obiettivo.A tale scopo
allentare la brugola posta in alto vicino all’anello filettato
dell’obiettivo. Mettere a fuoco l’immagine, girando l’anello
filettato dell’obiettivo. Quindi stringere di nuovo la brugola.
8 Dati tecnici
Sensore ottico: . . . . . . . . . chip CCD 1/3”
4,4 x 3,3mm
Sincronizzazione: . . . . . . . 15 625 Hz orizz., 50 Hz vert.
Numero pixel: . . . . . . . . . . 500 orizz. x 582 vert.
Risoluzione: . . . . . . . . . . . 380 righe
Luminosità minima: . . . . . . 1Lux/1:1,6
Rapporto S/R: . . . . . . . . . . >48dB
Uscita video: . . . . . . . . . . . 1 Vpp/75Ωe 1Vpp/10Ωper
pilotaggio diaframma
Temperatura d’esercizio: . . da
- 10°C a + 50°C
Alimentazione: . . . . . . . . . 12 V , 120 mA, esterna,
p.es. MONACOR PS-12CCD
Dimensioni (L x H x P): . . . 60 x 75 x 110mm
Peso (senza obiettivo): . . . 225 g
Dati forniti dal costruttore.
Con riserva di modifiche tecniche.
I
19

Vouw bladzijde 3 helemaal open, zodat u een overzicht
hebt van de bedieningselementen en de aansluitingen.
1 Aansluitingen
1.1 Achterzijde van de camera (fig. 1)
1Video-uitgang, 1Vpp op 75 Ω
2Jack voor videogestuurde lens, pinaansluiting voor de
meegeleverde plug, zie fig. 2
3Aansluiting voor de voedingsspanning 12V
Centrumcontact = positieve pool
Nodige plug 5,5/2,1 mm (externe/interne diameters)
1.2 Pinaansluiting van de plug voor videogestuurde
lenzen (fig. 2)
1Video-uitgang, 1Vpp
2Massa
3Voedingsspanning uitgang 12 V
4Massa
2 Veiligheidsvoorschriften
•Dit toestel is in overeenstemming met de EU-richtlijn 89/
336/EEG voor elektromagnetische compatibiliteit.
•Bescherm de camera tegen vochtigheid, warmte en vuil (toe-
gelaten omgevingstemperatuur tussen - 10°C en +50°C)
•De CCD-beeldsensor moet in elk geval beschermd worden
tegen stof of andere onzuiverheden en mag in geen enkel
geval aangeraakt worden met de vingers.
•Verwijder het stof met een droge doek. Gebruik zeker geen
chemicaliën of water.
•In geval van ongeoorloofd of verkeerd gebruik of van her-
stelling door een niet-gekwalificeerd persoon vervalt de ga-
rantie bij eventuele schade.
NL
B
20
