Monacor EDL-6 User manual

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-2098.99.01.04.2021

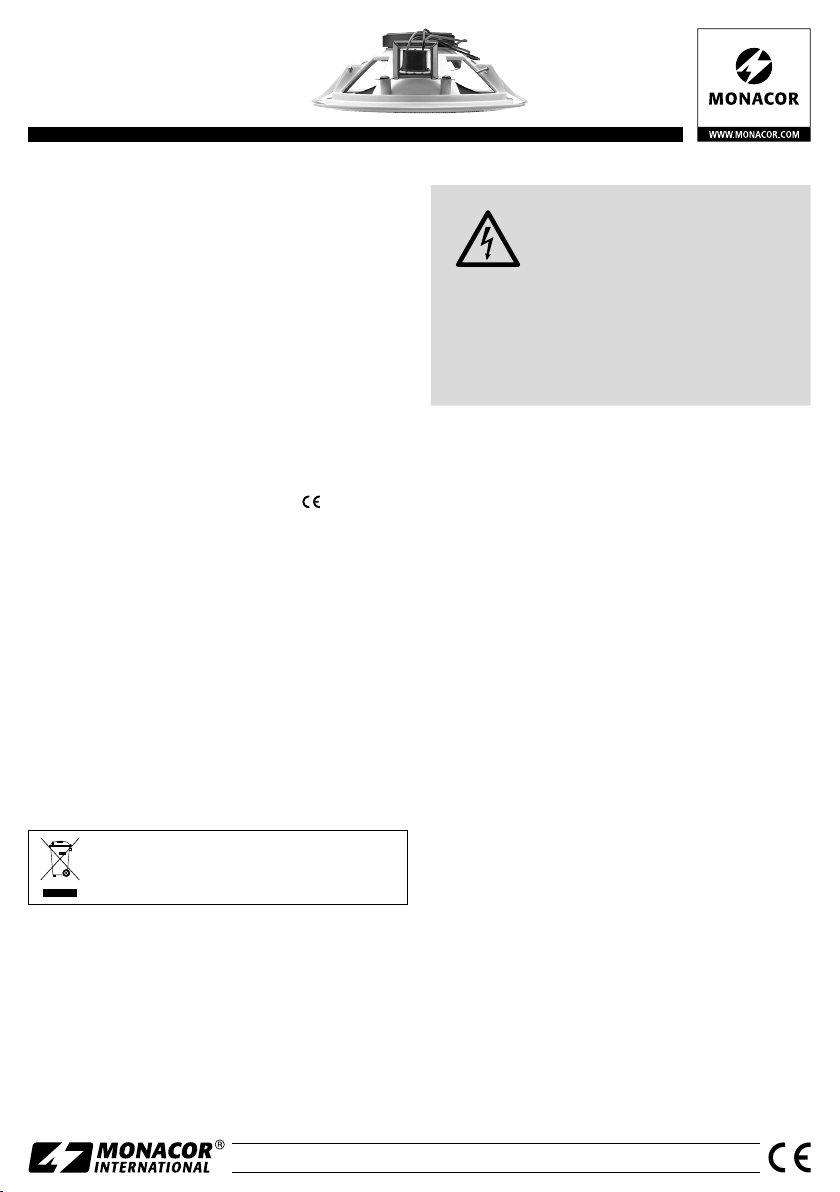

EDL-6
Bestell-Nr. 1000263
Deutsch
ELA-Deckenlautsprecher
Diese Anleitung richtet sich an Installateure
mit Fachkenntnissen in der 100-V-Beschal-
lungstechnik. Bitte lesen Sie die Anleitung vor
der Installation gründlich durch und heben Sie
sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieser Lautsprecher ist speziell für den Einsatz in
ELA-Anlagen konzipiert. Er ist mit einem Übertra-
ger für den Betrieb in 100-V-Anlagen ausgestattet.
2 Sicherheitshinweise
Der Lautsprecher entspricht allen relevanten Richt-
linien der EU und trägt deshalb das -Zeichen.
•
Verwenden Sie den Lautsprecher nur im In-
nenbereich. Schützen Sie ihn von Tropf- und
Spritzwasser sowie vor hoher Luftfeuchtigkeit.
Der zulässige Einsatztemperaturbereich beträgt
0–40°C.
•
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, niemals Wasser oder Chemika-
lien.
•
Wird der Lautsprecher zweckentfremdet, nicht
fachgerecht montiert, falsch angeschlossen
oder überlastet, kann keine Haftung für daraus
resultierende Sach- oder Personenschäden und
keine Garantie für den Lautsprecher übernom-
men werden.
Soll der Lautsprecher endgültig aus dem
Betrieb genommen werden, entsorgen
Sie ihn gemäß den örtlichen Vorschriften.
3 Montage
1) In die Decke ein entsprechend großes Loch
sägen (⌀170mm).
2) Den elektrischen Anschluss herstellen (Kapitel 4).
3) Die beiden Klemmarme nach oben klappen.
4) Den Lautsprecher in die Deckenöffnung einfüh-
ren, bis die Klemmarme den Lautsprecher an
der Decke festklemmen.
4 Elektrischer Anschluss
WARNUNG Im Betrieb liegt berührungsgefähr-
liche Spannung bis 100V an der
Lautsprecherleitung an. Die Instal-
lation darf nur durch Fachpersonal
erfolgen.
Achten Sie auf die Belastung des ELA-Verstärkers
durch die Lautsprecher. Eine Überlastung kann
den Verstärker beschädigen! Die Summe der Leis-
tungen aller angeschlossenen Lautsprecher darf
die Verstärkerleistung nicht überschreiten.
1) Falls die ELA-Anlage eingeschaltet ist, diese zu-
erst komplett ausschalten!
2) Den Lautsprecher über die Schraubklemmen
anschließen (schwarze Ader = Minuspol).
3) Beim Anschluss von mehreren Lautsprechern
darauf achten, dass die Lautsprecher alle gleich
gepolt werden und dass der ELA-Verstärker
nicht überlastet wird.
5 Technische Daten
Nennbelastbarkeit: . . . . 8W
Frequenzbereich: . . . . . 90 – 18 000 Hz
Kennschalldruck:. . . . . . 90dB (1W/1m)
Max. Nennschalldruck: . 99dB
Abstrahlwinkel:. . . . . . . 90°
Schwingspule:. . . . . . . . ⌀20mm
Einsatztemperatur: . . . . 0–40°C
Außendurchmesser: . . . 193mm
Einbauöffnung:. . . . . . . ⌀170 mm
Einbautiefe: . . . . . . . . . 65mm
Gesamttiefe:. . . . . . . . . 72 mm
Gewicht:. . . . . . . . . . . . 492 g
Änderungen vorbehalten.

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-2098.99.01.04.2021
EDL-6
Order No. 1000263
4 Electrical Connection
WARNING During operation, there is a hazard
of contact with a dangerous voltage
of up to 100V at the speaker cable.
Installation must always be carried
out by skilled personnel.
Observe the load of the speakers on the PA am-
plifier. Overload may damage the amplifier! The
total power of all speakers connected must not
exceed the amplifier power.
1) If the PA system is switched on, switch it off
completely before connecting it!
2) Connect the speaker via the screw terminals
(black core =negative pole).
3) When connecting several speakers, make sure
that all speakers have the same polarity and
that the PA amplifier is not overloaded.
5 Specifications
Power rating: . . . . . . . . 8 W
Frequency range: . . . . . 90 – 18 000 Hz
Sensitivity:. . . . . . . . . . . 90dB (1W/1m)
Max. rated SPL:. . . . . . . 99 dB
Radiation angle: . . . . . . 90°
Voice coil: . . . . . . . . . . . ⌀20 mm
Ambient temperature: . 0–40°C
Outside diameter: . . . . . 193 mm
Mounting cutout: . . . . . ⌀170 mm
Mounting depth: . . . . . 65 mm
Total depth: . . . . . . . . . 72 mm
Weight: . . . . . . . . . . . . 492 g
Subject to technical modification.
PA Ceiling Speaker
These instructions are intended for installers
with sufficient knowledge of 100V technol-
ogy for PA applications. Please read the in-
structions carefully prior to installation and
keep them for later reference.
1 Applications
This speaker is specially designed for applications
in PA systems. It is equipped with a transformer for
operation in 100V systems.
2 Safety Notes
The speaker corresponds to all relevant directives
of the EU and is therefore marked with .
•
The speaker is suitable for indoor use only. Pro-
tect it against dripping water, splash water and
high air humidity. The admissible ambient tem-
perature range is 0–40°C.
•
For cleaning only use a dry, soft cloth; never use
water or chemicals.
•
No guarantee claims for the speaker and no lia-
bility for any resulting personal damage or ma-
terial damage will be accepted if the speaker is
used for other purposes than originally intended,
if it is not correctly installed or connected, or if
it is overloaded.
If the speaker is to be put out of opera-
tion definitively, dispose of the speaker in
accordance with local regulations.
3 Mounting
1) Saw a hole of the corresponding size into the
ceiling (⌀170mm).
2) Make the electrical connection (chapter 4).
3) Fold the two clamps upwards.
4) Insert the speaker into the ceiling cutout until
the clamps are folded down and the speaker is
clamped on the ceiling.
English
