Movement EDGE FLEXORA User manual

MANUAL DE MONTAGEM
LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO.
GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA.
FLEXORA / EXTENSORA

INTRODUÇÃO
Com o objetivo de oferecer produtos, serviços e soluções inovadoras que atendam à necessidade de lazer, bem-estar e conforto, despertando as pessoas
para uma vida mais prazerosa e saudável, a Brudden Equipamentos Ltda. criou a marca MOVEMENT.
Fundada para desenvolver e produzir equipamentos de ginástica, a Movement logo se destacou no mercado brasileiro pela tradição em praticidade e
durabilidade, que faz da Brudden ícone em qualidade nos mercados em que atua.
Com alto investimento em pesquisa e desenvolvimento junto à instituições de renome, como a Escola de Educação Física e Esportes da Universidade de
São Paulo - EEFE/USP, a Movement promove a melhoria da qualidade de vida aos mais diferentes perfis e hábitos, com a presença marcante em
Residência, Condomínios, Academias, Clubes, Hotéis, Clínicas, Empresas e Organizações.
A qualidade em equipamentos se estende aos serviços prestados por sua ampla rede de atendimento e Pontos Autorizados, espalhados por todo
território nacional.
Trazendo a Movement sempre próxima a você e sua família em prol de uma vida mais saudável, rentável aos investidores e prazerosa e saudável a quem
treina em um dos nossos equipamentos.
Acesse nosso site, registre seu produto e saiba mais sobre o que nossa empresa oferece para melhorar a qualidade da sua vida.
SEJA BEM VINDO À MOVEMENT!
Parabéns, agora você faz parte do universo MOVEMENT!
Para confirmar a Garantia MOVEMENT, registre seu equipamento no site www.movement.com.br/garantia.
O cadastro é gratuito, prático e rápido. Ele permitirá uma maior cobertura do seu investimento, facilitando nossa comunicação e agilizando eventuais
pedidos de serviços ou assistência técnica.
De acordo com o manual de instruções, a ausência do cadastro prejudicará seu direito de garantia. Para mais informações, consulte a página de
GARANTIA deste manual.
3

INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
ANTES DE INICIAR QUALQUER PROGRAMA DE ATIVIDADE FÍSICA PARA REALIZAÇÃO DE EXAMES, QUE DETERMINARÃO SE HÁ ALGUMA CONTRACONSULTE UM MÉDICO
INDICAÇÃO PARA A PRÁTICA DE EXERCÍCIOS FÍSICOS, SÓ ASSIM VOCÊ SE EXERCITARÁ COM MAIOR SEGURANÇA.
Ao utilizar os equipamentos da linha EDGE, é necessário tomar algumas precauções básicas para garantir sua segurança e a de terceiros.
LEIA todas as instruções antes de utilizar o equipamento.
NUNCA deixe crianças brincarem no equipamento.
Não deixe, próximas aos equipamento, crianças ou pessoas não familiarizadas com seu funcionamento durante a realização de exercícios.
MANTENHA SEMPRE as mãos longe das roldanas e partes móveis.
FAÇA a entrada ou saída do equipamento com cuidado, evitando possíveis acidentes.
Se sentir náuseas, falta de ar, dor de cabeça tremor ou dores no peito, PARE imediatamente o uso do equipamento e procure ajuda médica.
NÃO utilize este equipamento sob efeito de analgésicos, sedativos, estimulantes ou qualquer substância que altere suas faculdades sensoras, motoras e de julgamento
tempo- espacial.
NÃO faça exercícios descalço, com calçados de salto ou solado escorregadio.
Utilize um calçado adequado para esportes.
MANTENHA o piso no entorno dos aparelhos sempre seco e limpo, evitando possíveis escorregões e tombos.
NÃO exagere na execução dos exercícios.
O excesso não trará vantagens e poderá causar lesões.
NUNCA proceda ou implante modificações/adaptações nos dispositivos e partes do aparelho.
O descumprimento destas determinações poderá resultar em lesões ao usuário e a perda da garantia das peças.
MANTENHA qualquer peça de vestuário solta ou longa, bem como cadarços de calçados e cordames de qualquer tipo, em uso ou não, afastados das partes móveis do
equipamento.
USE o equipamento somente como é recomendado pelo manual do fabricante.
4
NÚMERO DE SÉRIE
O número de série contém informações pertinentes à classe do equipamento e dados do fabricante. Não
remova o adesivo do número de série, pois ele facilita o fornecimento de informações para um ponto
autorizado ou para o fabricante. Se o adesivo com o número de série descolar, entre em contato
imediatamente com o fabricante.

INSTRUÇÕES

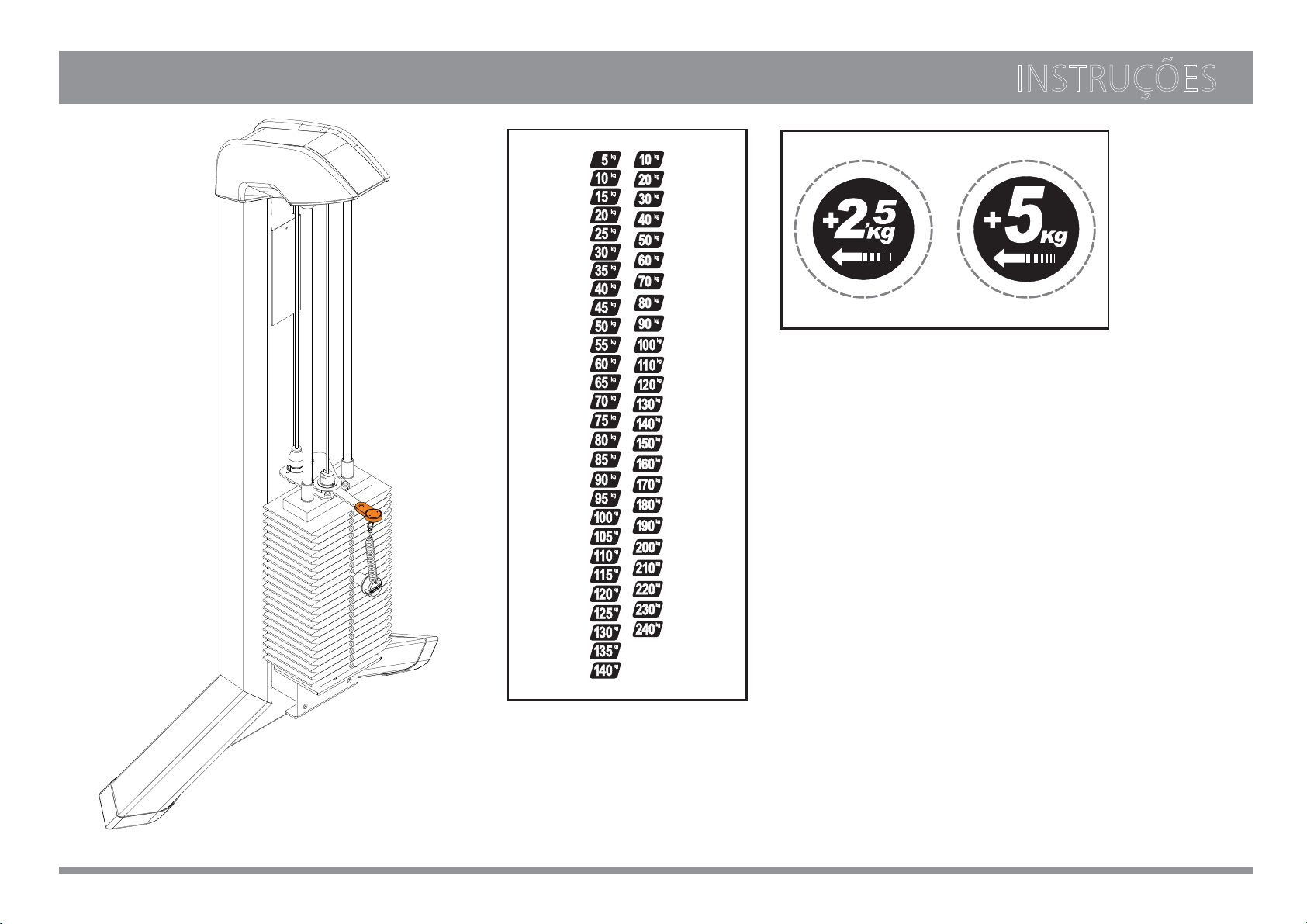

SELEÇÃO DE CARGA
Ajuste a carga de trabalho (Peso) de
acordo com o desejado*.
*O ajuste de carga varia de acordo
com o equipamento
SELEÇÃO DE CARGA FRACIONADA
Ajuste a carga fracionada para trabalho com peso
fracionado (2,5kg, 5kg, ou 7,5kg) ou (5kg, 10kg
ou 15kg) de acordo com o desejado*
O ajuste de carga fracionada varia de acordo com
o equipamento.
5

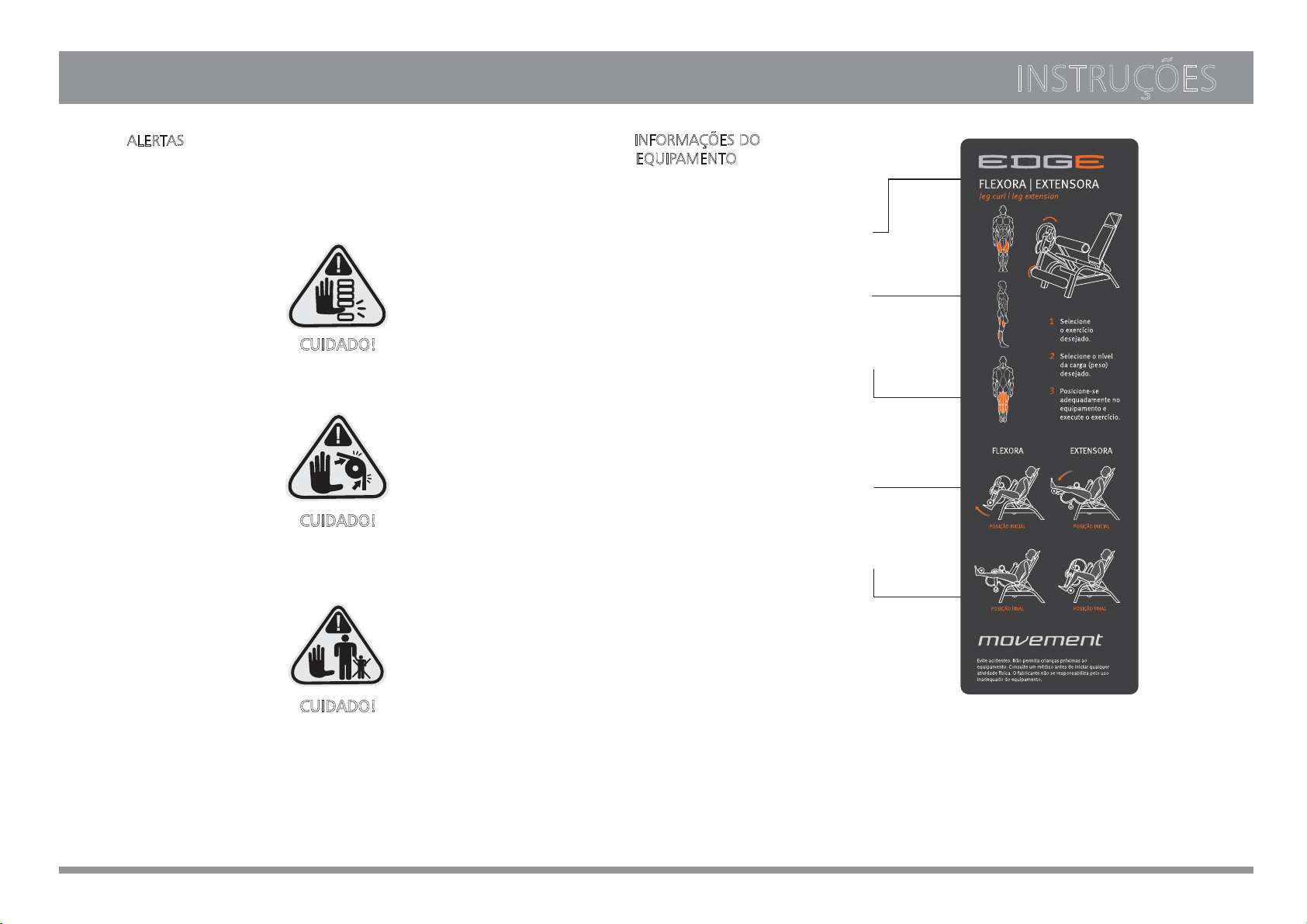

ALERTAS
Os adesivos em forma de Triângulo, na cor amarela,
indica relativo risco ao usuário, caso as instruções
não sejam seguidas.
CUIDADO!
NÃO COLOCAR AS MÃOS ENTRE OS PESOS.
RISCO DE ESMAGAMENTO.
NÃO COLOCAR AS MÃOS NAS ROLDANAS.
RISCO DE ESMAGAMENTO.
EQUIPAMENTO NÃO DESENVOLVIDO PARA
CRIANÇAS. MANTENHA CRIANÇAS LONGE
DO EQUIPAMENTO.
RISCO DE ACIDENTES.

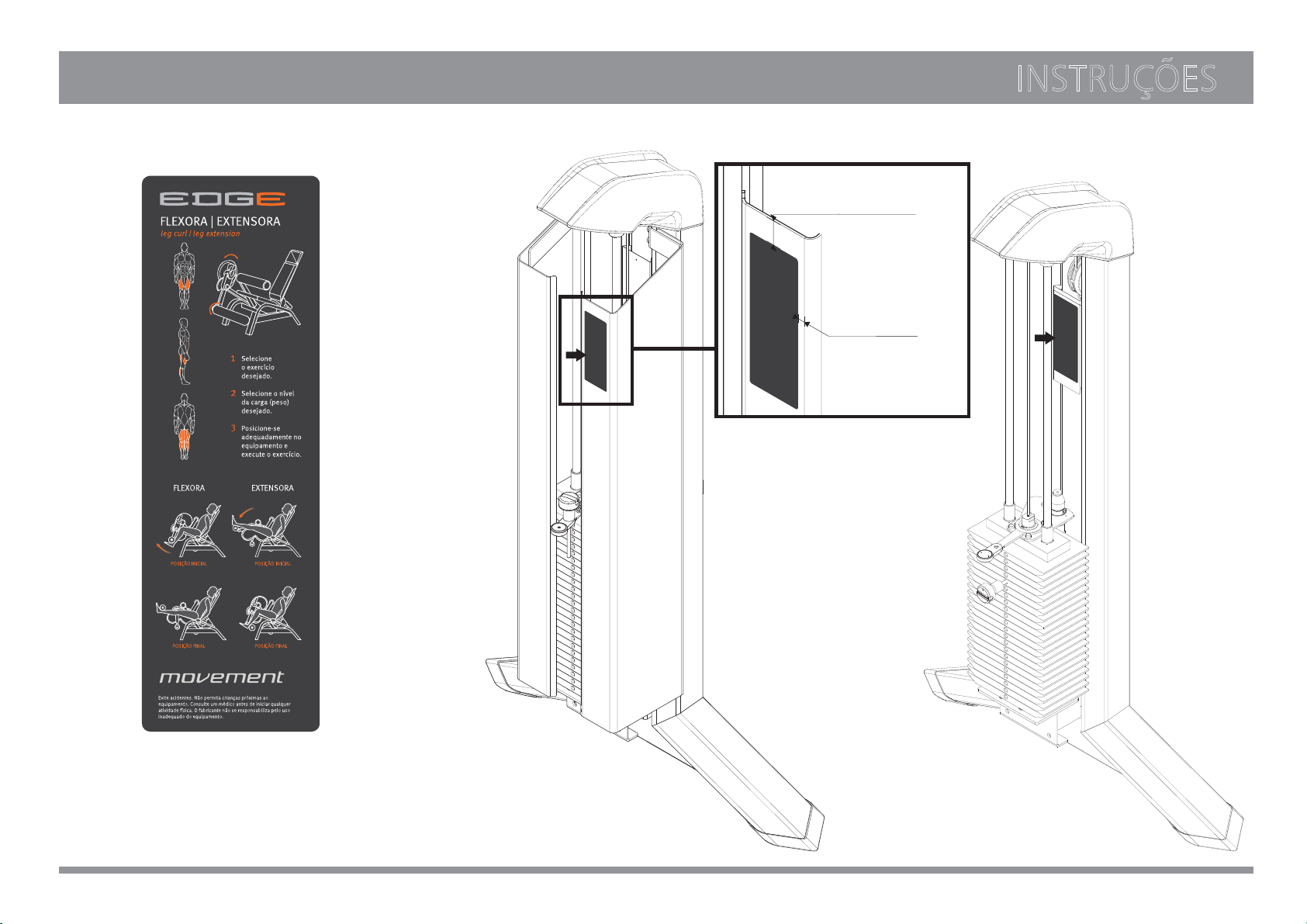

Na carenagem frontal do equipamento*, você encontra
informações relativas ao modelo como:
Nome do equipamento, Posições de Uso Inicial e Final,
além dos relativos Grupos Musculares abrangidos no exercício.
* Não existente em todos os modelos.
INFORMAÇÕES DO
EQUIPAMENTO
CUIDADO!
CUIDADO!
NOME DO EQUIPAMENTO
POSIÇÃO INICIAL
POSIÇÃO FINAL
INSTRUÇÕES
MÚSCULOS TRABALHADOS
INSTRUÇÕES
6

7
INSTRUÇÕES

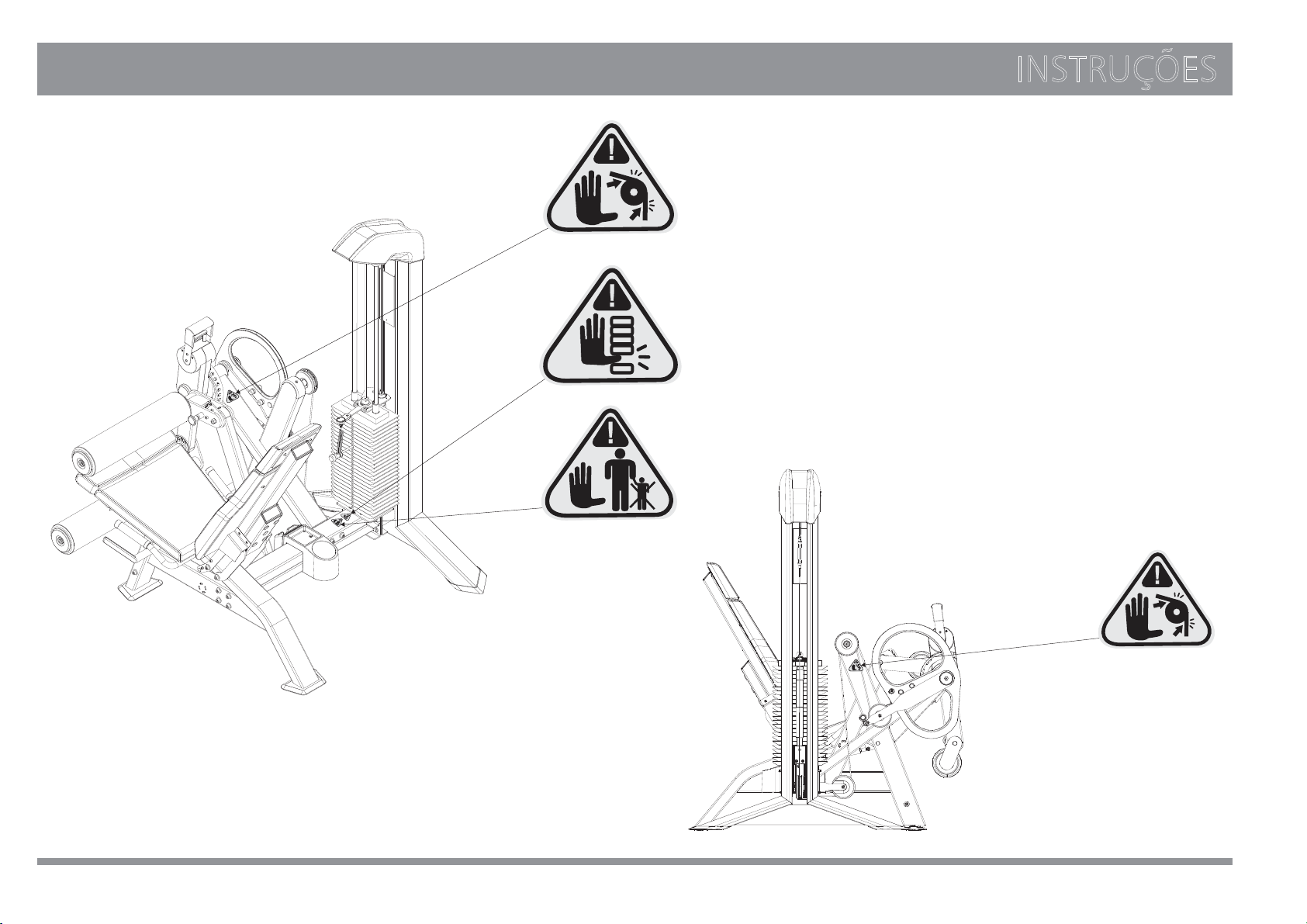

Posicionamento dos adesivos na máquina
50 mm
10 mm
INSTRUÇÕES
8

INSTRUÇÕES
* A localização dos adesivos podem variar de acordo
com o modelo de equipamento.

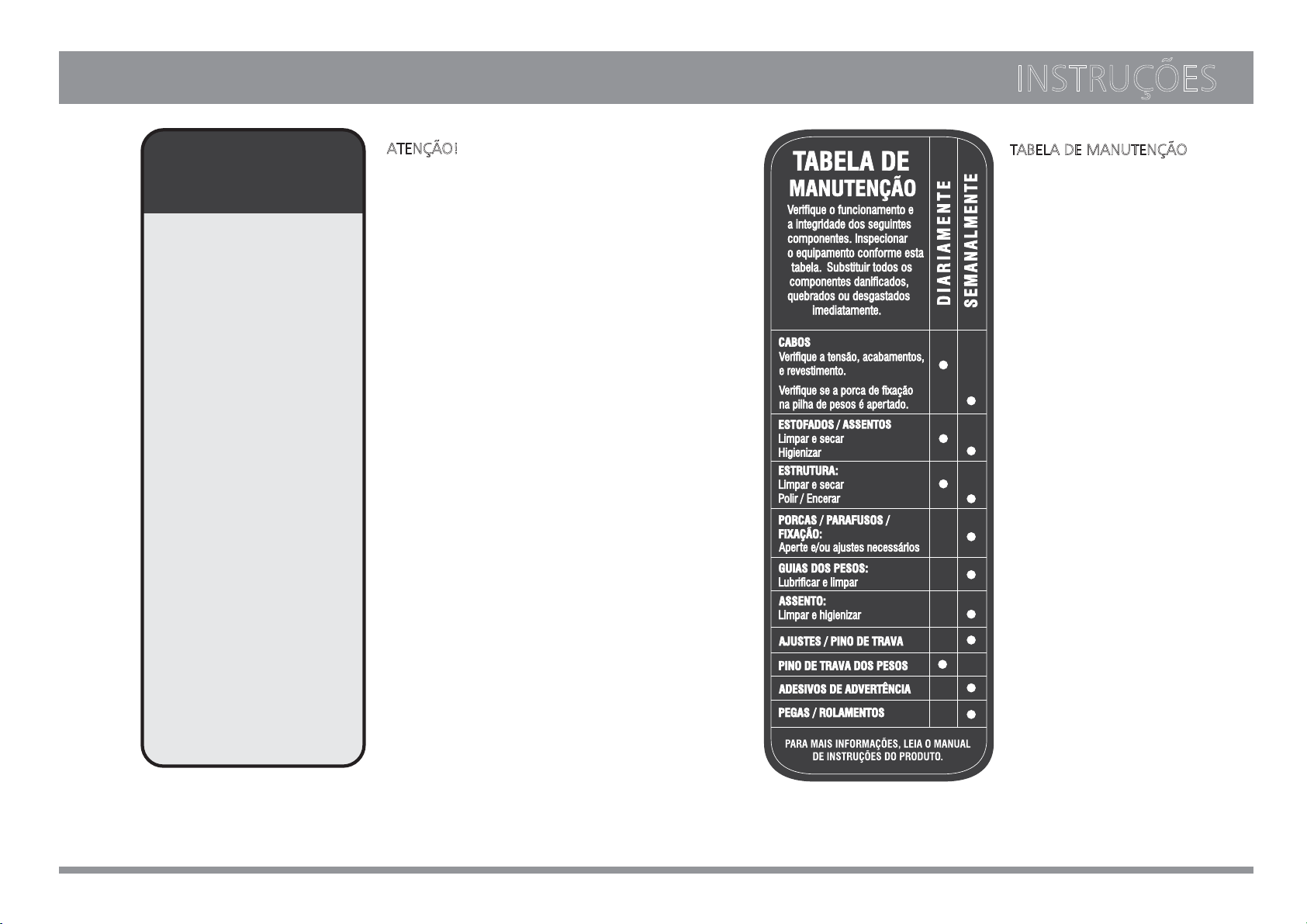

ATENÇÃO! TABELA DE MANUTENÇÃO
ATENÇÃO
SEGURANÇA E MANUTENÇÃO DOS
CABOS DE AÇO
IMPORTANTE
Os cabos são itens de desgaste. É
de sua responsabilidade evitar a
ruptura inesperada dos cabos.
A inspeção dos cabos deve ser
realizada diariamente
Inspecione todos os cabos, o
revestimento de nylon em todos os
cabos, e na área perto da fixação
em cada extremidade do cabo.
SUBSTITUA QUAISQUER CABOS
DANIFICADOS OU GASTOS
IMEDIATAMENTE
Não deixe que o equipamento seja
usada até que os cabos
danificados ou desgastados sejam
substituídos. Utilizar ou permitir
que uma máquina seja usada com
cabo suspeito pode resultar em
ferimentos graves.
Ver manual para mais informações.
Na torre de cada
equipamento da linha
EDGE você encontra
informações relativas à
SEGURANÇA E
MANUTENÇÃO DOS
CABOS DE AÇO.
Verifique DIARIAMENTE
os itens citados para
segurança do usuário.
Na torre de cada
equipamento da linha
EDGE, você encontra
uma TABELA DE
MANUTENÇÃO
A tabela sugere a
verificação de diversos
itens do equipamento,
assim como a
Periodicidade de
verificação.
*A localização dos adesivos podem variar
de acordo com o modelo de equipamento.
9

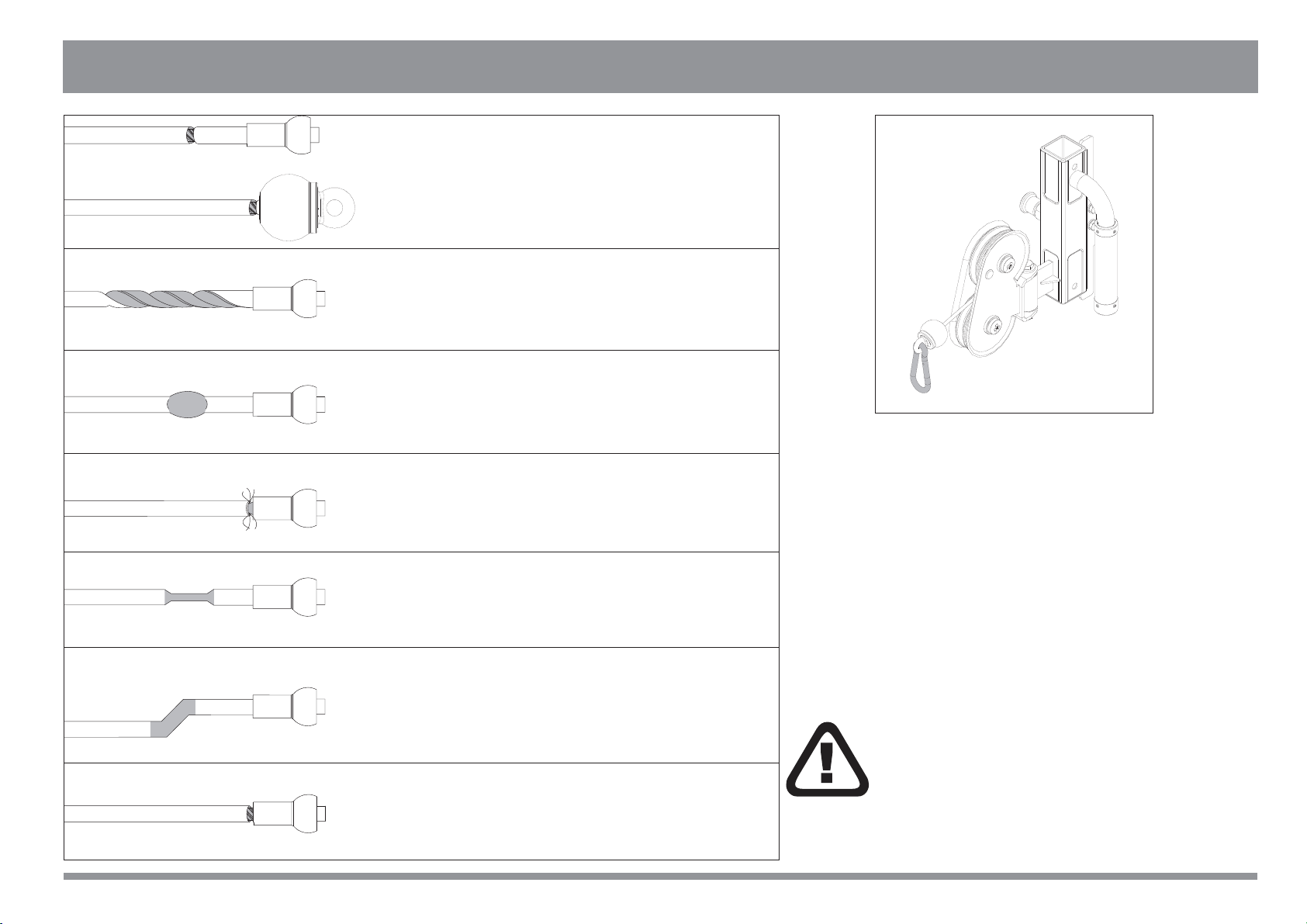

INFORMAÇÕES GERAIS DE MANUTENÇÃO
Durante o uso do equipamento o cabo pode se danificar
por mau uso ou por falta de manutenção. Caso o cabo
venha danificar mesmo que não fique exposto essa fratura
do cabo.
Fique atento para fraturas próximo a componentes do
cabo de aço como por exemplo a bola de borracha.
Cheque sempre o cabo de aço caso encontre torções faça a
substituição do cabo imediatamente.
Caso o cabo se rompa internamente uma protuberância
pode vir a surgir na parte externa do cabo, fazer a
substituição do cabo imediatamente.
Substituir qualquer cabo de aço exposto nas extremidades
Cabo de aço amassado ou fora da sua forma original pode
causar rompimento ou danos a outras partes do
equipamento.
Cabo de aço torcido ou fora de sua forma original pode
causar rompimento ou danos a outras partes do
equipamento.
Exposição da ponta do cabo de aço.
Substituição do Mosquetão
Substitua o mosquetão sempre que houver o menor sinal
de desgaste, deformações, dificuldade para fechar e tudo
que possa ser prejudicial à sua resistência.
Para a substituição, utilizar sempre um mosquetão
fornecido diretamente pela MOVEMENT. Caso não seja
possível obter um mosquetão fornecido pela MOVEMENT,
utilizar um mosquetão que cumpra rigorosamente os
seguintes requisitos.
- Material de composição: Inox AISI 316;
- Capacidade máxima fechado: 1600 kg;
- Capacidade máxima aberto: 350kg.
ADVERTÊNCIAS
- Mensalmente, verificar com atenção as condições do
mosquetão;
- Não modificar de modo algum os mosquetões;
- A abertura do mosquetão deve ser feita voltada para a
coluna de pesos.
10

INFORMAÇÕES GERAIS DE MANUTENÇÃO
INFORMAÇÕES GERAIS DE MANUTENÇÃO
ESTOFADOS:
- Para garantir uma vida prolongada aos estofados e a higiene adequada, limpe-o apenas com pano úmido: (água e sabão ou detergente neutro) após cada treino.
- Evitar utilizar produtos abrasivos ou produtos de limpeza não destinados ao uso em vinil.
- Substitua os estofados danificados imediatamente.
- Mantenha objetos pontiagudos ou cortantes longe dos estofados.
ADESIVOS:
- Inspecionar e familiarizar-se com todos os avisos de segurança ou outras informações para usuário descritos em cada adesivo.
PORCA E PARAFUSOS:
- Verifique periodicamente todas as porcas e parafusos.
Se necessário, reaperte-os, assegurando que todo os componentes estejam devidamente encaixados.
ATENDENDO REQUISITOS DE SEGURANÇA
- Os parafusos e porcas seguem normas e tolerâncias.
SUPERFÍCIES ANTI-DERRAPANTES:
- Estas superfícies são projetadas para fornecer bases seguras e devem ser substituídas se apresentarem desgastes ou se tornarem escorregadias.
LUBRIFICAÇÃO:
1 - Para limpar os eixos use pano seco e limpo, removendo toda a sujeira e o pó.
2 - Posteriormente passe um pano seco e limpo com vaselina sólida, deixando uma camada fina.
3 - Em seguida simular 4 vezes os movimentos do exercício da máquina sem peso.
4 - Por fim, remova o excesso de vaselina com outro pano seco e limpo.
Não tente consertar seu equipamento sozinho. Siga apenas as tarefas de manutenção descritas neste manual.
Caso sejam necessárias mais informações, entre em contato com a assistência técnica Brudden/Movement ou consulte em nosso site uma assistência técnica autorizada
mais próxima.
11

INFORMAÇÕES GERAIS DE MANUTENÇÃO
1 - Verificar estado e ajustar,
se necessário: conexões,
presilhas, pinos de regulagem,
roldanas e pinos de carga
2 - Verificar estado das barras
e alavancas articuladas
3 - Verificar e apertar,
se necessário,
porcas e parafusos
4 - Inspecionar superfícies
antiderrapantes
5 - Limpeza dos estofados
6 - Limpeza ou lubrificação
das guias dos pesos
7 - Limpeza da estrutura
(partes de metal não lubrificadas)
DIARIAMENTE
SEMANALMENTE
SEMANALMENTE
SEMANALMENTE
DIARIAMENTE
MENSAL OU QUANDO
NECESSÁRIO
A CADA 6 MESES
OU SE NECESS RIOÁ
MENSAL OU QUANDO
NECESSÁRIO
A CADA 6 MESES
OU SE NECESS RIOÁ
SEMANALMENTE
A CADA 3 MESES
A CADA 3 MESES
A CADA 3 MESES
SEMANALMENTE
EQUIPAMENTOS E
COMPONENTES
PERIDIOCIDADE
USO INTENSO USO MODERADO
Grandes Academias/Clubes/
Centros de Treinamento
Pequenas Academias/Residências/
Clínicas de Reabilitação
ROTINAS DE MANUTENÇÃO
A Movement projetou todos os aparelhos com componentes e
sistemas que proporcionem baixa manutenção.
As instruções a seguir possuem orientação de manutenção com
caráter mais preventivo do que corretivo. A tabela abaixo servirá
de controle e anotação das manutenções efetuadas.
Como recomendação geral para conservação, o equipamento
não deverá ser exposto a incidência direta ou indireta de luz solar,
as intempéries (ação de chuva, vento, areia/poeira), a elementos
ou produtos abrasivos e/ou corrosivos e elementos químicos em
geral.
12

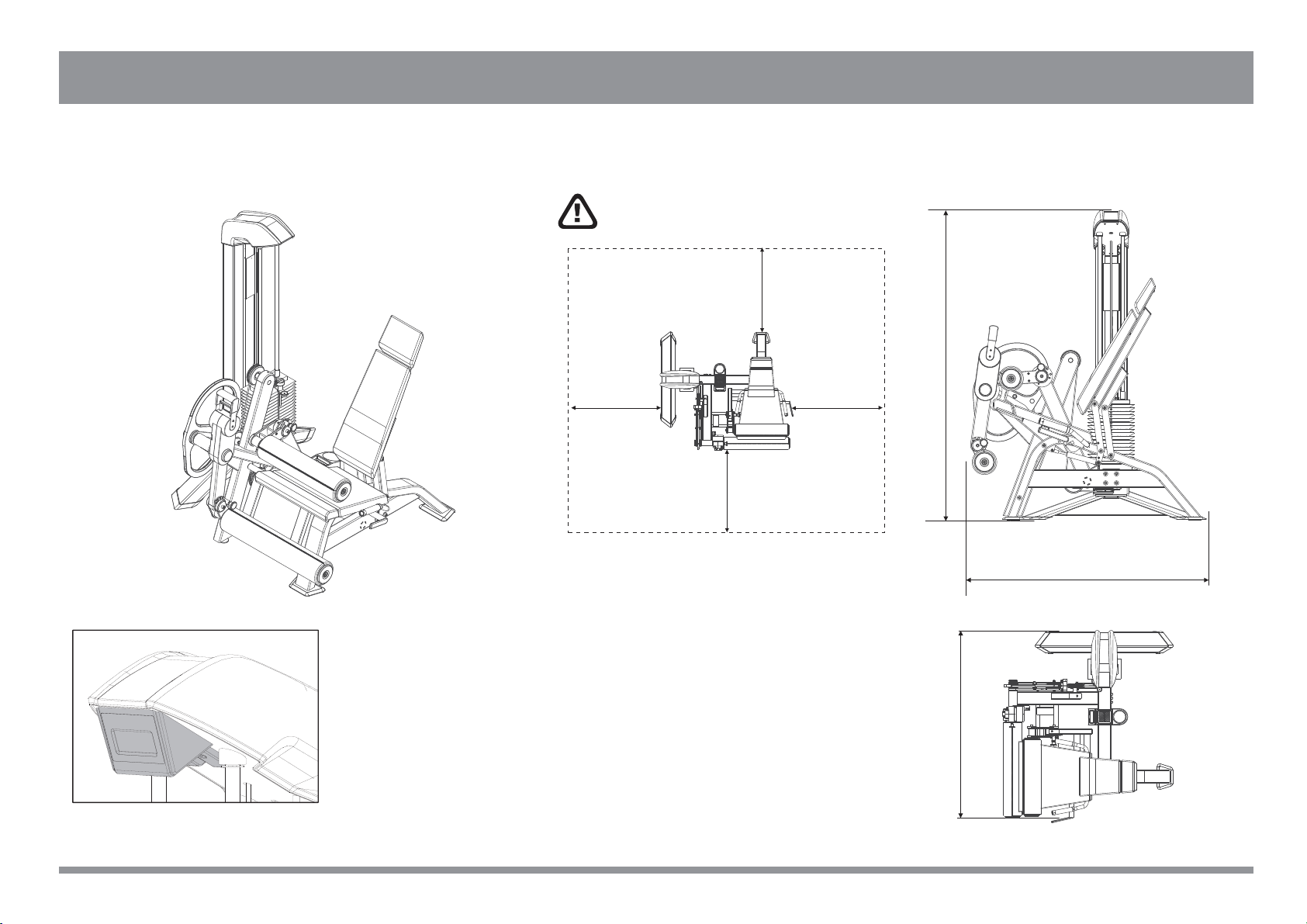

INFORMAÇÕES DO EQUIPAMENTO
FLEXORA/EXTENSORA
Recomendamos que em torno do aparelho sejam
respeitadas as seguintes medidas:
Laterais: 0,5m (50cm)
Pontos de movimento: 1m (100cm)
ÁREA MÍNIMA PARA MONTAGEM DIMENSÕES
1,273 m
1,426 m 1,713 m
0,5m
1m
1m
1m
13
- Peso do EQUIPAMENTO : kgNEW EDGE 461
- CARGA MÁXIMA para uso : ,5 kgNEW EDGE 127
CONTADOR
A linha EDGE possui uma versão que vem acompanhada com um contador de
ciclos, tempo do exercício e tempo de descanso. Esse contador tem como objetivo
ajudar o usuário a saber como está o seu ritmo de exercício. O contador acompanha
somente modelos NEW EDGE PLUS. Para entrar no modo de manutenção do
contador deve-se aproximar um imã ao contador e ele entrara em modo de
manutenção. O contador irá exibir a versão, % da bateria de 0 a 100 e o total de
repetições, as informações serão mostradas automaticamente. Para entrar no
modo de manutenção do contador não pode estar em stand by e deve estar com as
pilhas carregadas. Para retirar o contador do stand by deve-se realizar uma
repetição. Caso tenha terminado de verificar as informação o contador voltara ao
modo normal automaticamente.

INFORMAÇÕES DO EQUIPAMENTO
PESOS
ID
GLÚTEO
PUXADA GUIADA
LEG PRESS
PUXADA ALTA REMADA
MULTIPRESS (SHOULDER/SUPINO
PECK FLY/REAL DELT
EXTENSORA/FLEXORA
ADUTOR/ABDUTOR
ABDOMINAL
BÍCEPS/TRÍCEPS
1
2
3
4
5
6
7
*8
9
10
DESCRIÇÃO EDGE
QUANTIDADE DE PESOS
22 PESOS
22 PESOS
22 PESOS
22 PESOS
21 PESOS
22 PESOS
29 PESOS
24 PESOS
22 PESOS
22 PESOS
TABELA DE PESOS
A quantidade de pesos podem variar de acordo com a máquina e a tabela abaixo.
14
2 Pesos/Máximo4

M10 x 80 mm
15
MONTAGEM
Chave 17 mm

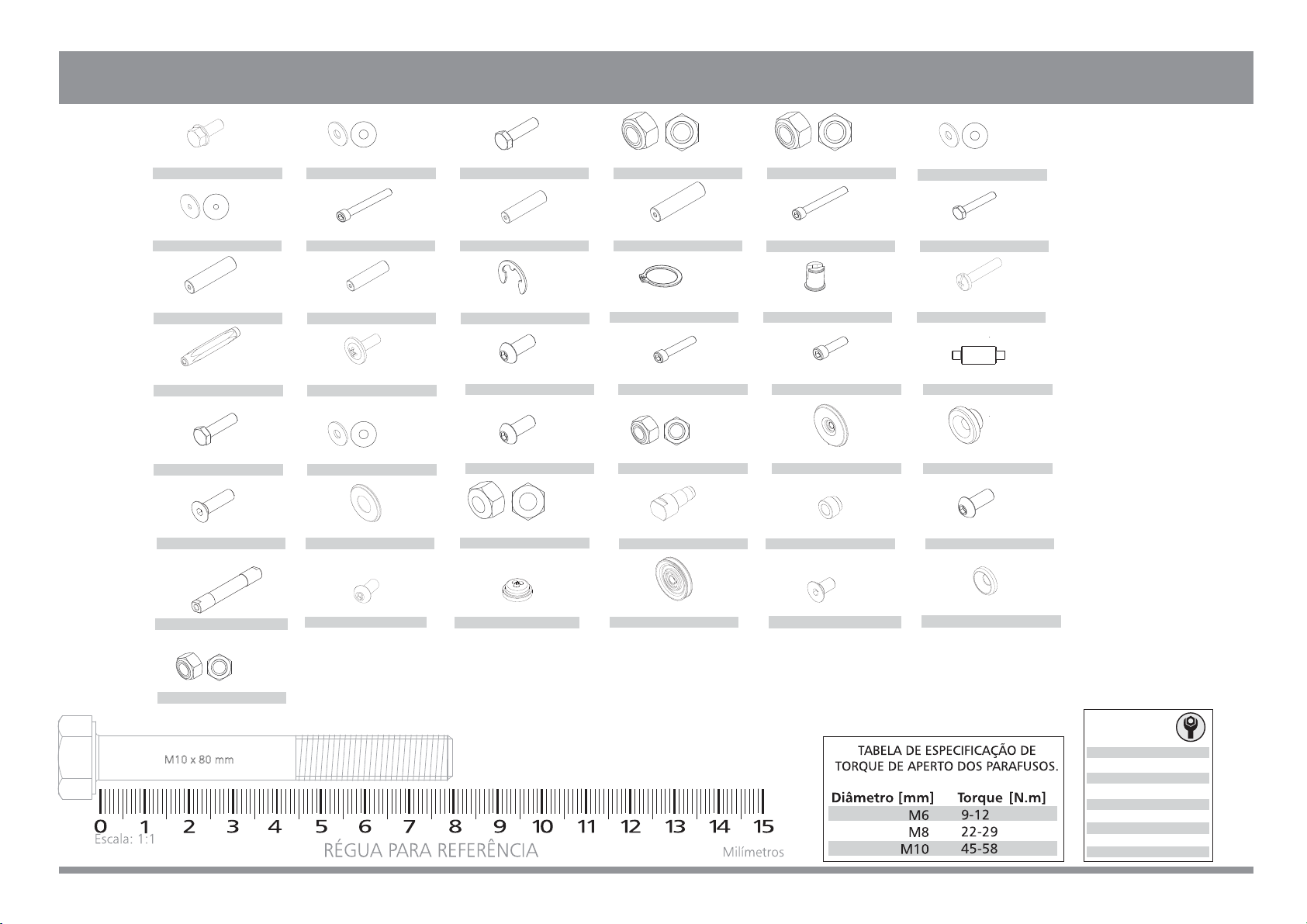

QUADRO DE
FERRAMENTAS
Chave Philips
Chave Allen n°8
Chave 22 mm
Chave 10 mm
Chave Allen n°6
Chave 24 mm
Chave Allen n°4
Alicate para anel elástico
4x
01 M8 X 20 mm
Parafuso Cab. Sext. Flangeado
2x
M1002
Arruela lisa
22x
Parafuso Cabeça Sextavado
M10 X 35 mm03
Porca sextavada inserto
M1004
4x
M605
4x
Porca sextavada inserto Arruela Lisa
M06
06
5x
Arruela de Borracha
Borracha
07
2x
08 M10 X 120 mm
5x
Espaçador
2x
104 mm09
Espaçador
10
2x
54 mm
Parafuso Cab. Cil. Sext. Interno
M10 X 70 mm
11
1x
Parafuso Cab. Sextavada
M10 X 65 mm
12
1x
Parafuso Cab. Cil. Sext. Interno
Espaçador do peso (EDGE PLUS)
13
1x
134 mm
Espaçador do peso (EDGE)
14
1x
58,5 mm
Anel de Retenção
15
4x
Anel de Retenção
16
1x
Trava do Cabo de Aço
17
1x
Parafuso Cab. Pan. Fenda Philips
M5 X 25 mm18
3x
19
Tensionador do cabo de aço
1x
20
Parafuso Tril. Cab. Flangeada
6x
M4 X 12 mm
Parafuso Cab. Aba. Sext. Interno
21
18x
M8 X 25 mm
Parafuso Cab. Cil. Sext. Interno
M10 X 80 mm
22
4x
Parafuso Cab. Cil. Sext. Interno
M10 X 20 mm
23
4x
Pino trava do cabo de aço
24
9x
25
Parafuso cabeça sextavada
2x
26
Arruela lisa
4x
M12 mm
Parafuso Cab. Aba. Sext. Interno
27
2x
M8 X 20 mm
Porca sextavada
M12 mm
28
2x
Protetor do rolo/Capa da roldana
29
4x
Bucha do rolo
30
2x
M12 X 100 mm
31
Parafuso Cab. Chat. Sext. Int.
2x
M8 X 30 mm 32
Protetor do rolo
2x
Eixo da roldana
34
1x1x
Bucha do eixo
35
1x
M6X16 mm36
M8
33
1x
Porca sextavada perfil baixo
Eixo
37
PLUG
39
8x
Parafuso Cab. Aba. Sext. Int
M8X20
38
6x
40
1x
Roldana
Parafuso Cab. Aba. Sext. Int
Parafuso Cab. Chat. Sext. Int.
41
8x
Bucha
42
8x
Porca sextavada inserto
M1004
8x

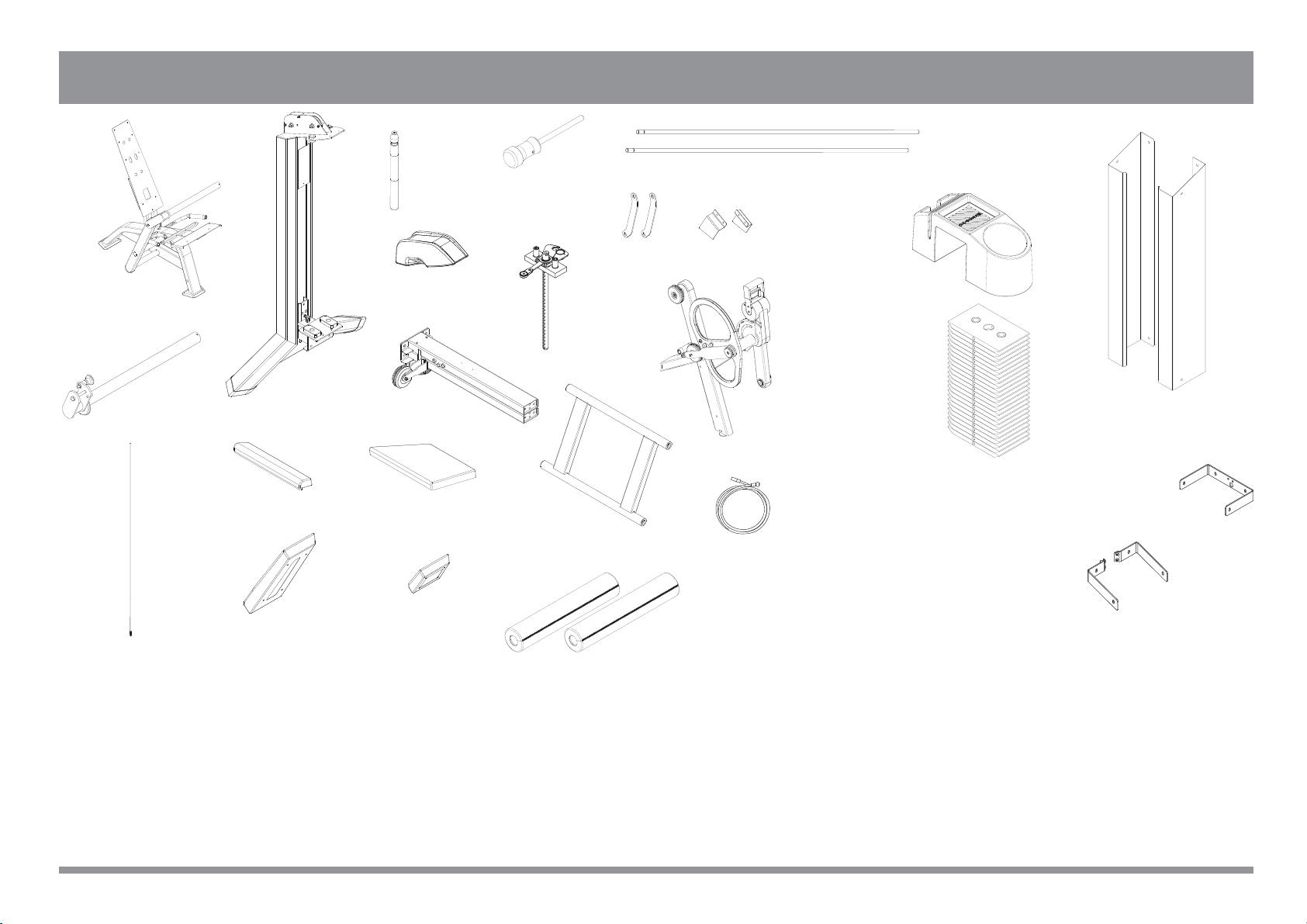

COMPONENTES DE MONTAGEM
Torre
Chassi
Hastes
Pesos
Peso Fracionado
Haste do peso extra
Porta Treco
Top Plate
Carenagem
Pino seletor
Cabo de aço
do chassi
Estofado do prolongador
do banco
Estofado do banco
Estofado do encosto
Estofado do encosto
de cabeça
Barra de ligação
Travessa de ligação
do chassi ao came
Chassi do came
16
Hastes do
assento
Chapa de proteção
Apoio do exercico
Estofados do rolos
Carenagem lateral
Suporte inferior
Suporte superior

MONTAGEM
PEÇA DESCRIÇÃO QUANT.ID.
Parafuso Cab. Sext. Flangeada M8X20 02
01
PASSO 1: MONTAGEM CHASSI NA TORRE
Arruela Lisa M10 1602 Parafuso Cabeça Sextava M10X35 0403
Porca Sextavada Inserto Nylon M10 0404
03
02
01
04
02
23
22
37
20
Parafuso Trilobular Cab. Flangeada M4X12 0420
20
23
1 - Montar a barra de ligação (A) na torre (B) utilizando o parafuso (1) e (3), a arruela (2), a porca (4).
2 - Montar o chassi do assento (C) na barra de ligação (A) utilizando o parafuso (22) e arruela (2) em seguida monte a haste do assento (D).
utilizando o parafuso (23) e arruela (2) no tubo do encosto do chassi e coloque a chapa de proteção (E) com o parafuso (20).
17
E
E
Parafuso Cab. Cil. Sext. Interno M10X80 0422
Parafuso Cab. Cil. Sext. Interno M10X20 0423
04020203
A
B
D
D
C
Chave 17 mm
Ferramentas
Allen 8 mm
Ferramentas
Ferramentas
Chave Philips
Trava Rosca
Torque Médio
Fixe a barra de
ligação (A) na
torre (B).
Não dê os
apertos finais
nos parafusos.
De os apertos finais
nos parafusos
02
02
Eixo - 02
37

MONTAGEM
PEÇA DESCRIÇÃO QUANT.ID.
Parafuso Cab. Cil. Sext. Interno M10X120 05
08
Arruela Lisa M10 0602
Espaçador 104 mm 0209
08
02
09
10
Espaçador 54 mm 0210
Parafuso Cab. Cil. Sext. Interno M10X70 0111
11
02
12
Parafuso Cab. Sextavada M10X65 0112
08 02
08 02
10
12 11
02
PASSO 2: MONTAGEM DO CHASSI DO CAME
18
1 - Fixar a travessa de ligação(A) no chassi (B) utilizando o parafuso (8), a arruela(2) e o espaçador (9).
Atenção: uso obrigatório
do espaçador(9)
B
A
2 - Fixar a travessa de ligação(A) no chassi do came(C) utilizando o parafuso (11), parafuso (12), arruela(2) e espaçador(10).
3 - Fixe o suporte da perna no chassi do came utilizando os parafuso (25), Arruelas (26), porca (28) e o parafuso (27)
Atenção: uso obrigatório
do espaçador(10)
C
D
Chave 19 mm
Ferramentas
Allen 8 mm
Ferramentas
Trava Rosca
Torque Médio
Parafuso Cab. Sextavada M12X100 0125
25
26
27
28
32 29
31
30
Arruela lisa M12 0226 Parafuso Cab. Aba. Sext. Int M8X20 0127 Porca sextavada M12 0128 Protetor do rolo - 0229 Bucha - 0230 Parafuso Cab. Chat. Sext. Int M8X30 0231
4 - Fixar o chassi do came(C) na barra de ligação(D) utilizando o parafuso(8) arruela(2).
Protetor do rolo - 0232
32
31
30
29
5 - Fixar o estofado de apoio do exercício utilizando os protetores do rolos (32) e (29),
a bucha (30) e o parafuso (31).

MONTAGEM
21
21
PASSO 3: MONTAGEM DO ESTOFADO
PEÇA DESCRIÇÃOID. QUANT.
Parafuso Cab. Aba. Sext. Interno M8X2521 16
19
1 - Fixar o estofado do banco(B) e o prolongador do banco(A) através do parafuso(21).
B
A
2 - Fixar o estofado do encosto de cabeça(C) e o encosto(D) através do parafuso(21).
C
D
Allen 6 mm
Ferramentas

MONTAGEM - OPCIONAL
PASSO 4 - MONTAGEM DO SUPORTE DA CARENAGEM
INSTRUÇÕES:
1 - Os suportes da carenagem devem ser
postos antes da fixação dos pesos.
2 - Fixe o suporte inferior (U) usando os
parafusos (38)
3 - Em seguida fixe um suporte superior e (V)
de cada vez usando os parafuso (38) (Figura
4-1 e 4-2)
38
38
38
Allen 5 mm
Ferramentas
Figura 4-1
Figura 4-2
PEÇA DESCRIÇÃOID. QUANT.
38 Parafuso Cab. Aba. Sext. Interno M8X20 6
20
