Movement EDGE PEC FLY User manual

MANUAL DE MONTAGEM
LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO.
GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA.
PEC FLY

INTRODUÇÃO
Com o objetivo de oferecer produtos, serviços e soluções inovadoras que atendam à necessidade de lazer, bem-estar e conforto, despertando as pessoas
para uma vida mais prazerosa e saudável, a Brudden Equipamentos Ltda. criou a marca MOVEMENT.
Fundada para desenvolver e produzir equipamentos de ginástica, a Movement logo se destacou no mercado brasileiro pela tradição em praticidade e
durabilidade, que faz da Brudden ícone em qualidade nos mercados em que atua.
Com alto investimento em pesquisa e desenvolvimento junto à instituições de renome, como a Escola de Educação Física e Esportes da Universidade de
São Paulo - EEFE/USP, a Movement promove a melhoria da qualidade de vida aos mais diferentes perfis e hábitos, com a presença marcante em
Residência, Condomínios, Academias, Clubes, Hotéis, Clínicas, Empresas e Organizações.
A qualidade em equipamentos se estende aos serviços prestados por sua ampla rede de atendimento e Pontos Autorizados, espalhados por todo
território nacional.
Trazendo a Movement sempre próxima a você e sua família em prol de uma vida mais saudável, rentável aos investidores e prazerosa e saudável a quem
treina em um dos nossos equipamentos.
Acesse nosso site, registre seu produto e saiba mais sobre o que nossa empresa oferece para melhorar a qualidade da sua vida.
SEJA BEM VINDO À MOVEMENT!
Parabéns, agora você faz parte do universo MOVEMENT!
Para confirmar a Garantia MOVEMENT, registre seu equipamento no site www.movement.com.br/garantia.
O cadastro é gratuito, prático e rápido. Ele permitirá uma maior cobertura do seu investimento, facilitando nossa comunicação e agilizando eventuais
pedidos de serviços ou assistência técnica.
De acordo com o manual de instruções, a ausência do cadastro prejudicará seu direito de garantia. Para mais informações, consulte a página de
GARANTIA deste manual.
3

INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
ANTES DE INICIAR QUALQUER PROGRAMA DE ATIVIDADE FÍSICA PARA REALIZAÇÃO DE EXAMES, QUE DETERMINARÃO SE HÁ ALGUMA CONTRACONSULTE UM MÉDICO
INDICAÇÃO PARA A PRÁTICA DE EXERCÍCIOS FÍSICOS, SÓ ASSIM VOCÊ SE EXERCITARÁ COM MAIOR SEGURANÇA.
Ao utilizar os equipamentos da linha EDGE, é necessário tomar algumas precauções básicas para garantir sua segurança e a de terceiros.
LEIA todas as instruções antes de utilizar o equipamento.
NUNCA deixe crianças brincarem no equipamento.
Não deixe, próximas aos equipamento, crianças ou pessoas não familiarizadas com seu funcionamento durante a realização de exercícios.
MANTENHA SEMPRE as mãos longe das roldanas e partes móveis.
FAÇA a entrada ou saída do equipamento com cuidado, evitando possíveis acidentes.
Se sentir náuseas, falta de ar, dor de cabeça tremor ou dores no peito, PARE imediatamente o uso do equipamento e procure ajuda médica.
NÃO utilize este equipamento sob efeito de analgésicos, sedativos, estimulantes ou qualquer substância que altere suas faculdades sensoras, motoras e de julgamento
tempo- espacial.
NÃO faça exercícios descalço, com calçados de salto ou solado escorregadio.
Utilize um calçado adequado para esportes.
MANTENHA o piso no entorno dos aparelhos sempre seco e limpo, evitando possíveis escorregões e tombos.
NÃO exagere na execução dos exercícios.
O excesso não trará vantagens e poderá causar lesões.
NUNCA proceda ou implante modificações/adaptações nos dispositivos e partes do aparelho.
O descumprimento destas determinações poderá resultar em lesões ao usuário e a perda da garantia das peças.
MANTENHA qualquer peça de vestuário solta ou longa, bem como cadarços de calçados e cordames de qualquer tipo, em uso ou não, afastados das partes móveis do
equipamento.
USE o equipamento somente como é recomendado pelo manual do fabricante.
4

INSTRUÇÕES
SELEÇÃO DE CARGA
Ajuste a carga de trabalho (Peso) de
acordo com o desejado*.
*O ajuste de carga varia de acordo
com o equipamento
SELEÇÃO DE CARGA FRACIONADA
Ajuste a carga fracionada para trabalho com peso
fracionado (2,5kg, 5kg, ou 7,5kg) ou (5kg, 10kg
ou 15kg) de acordo com o desejado*
O ajuste de carga fracionada varia de acordo com
o equipamento.
5

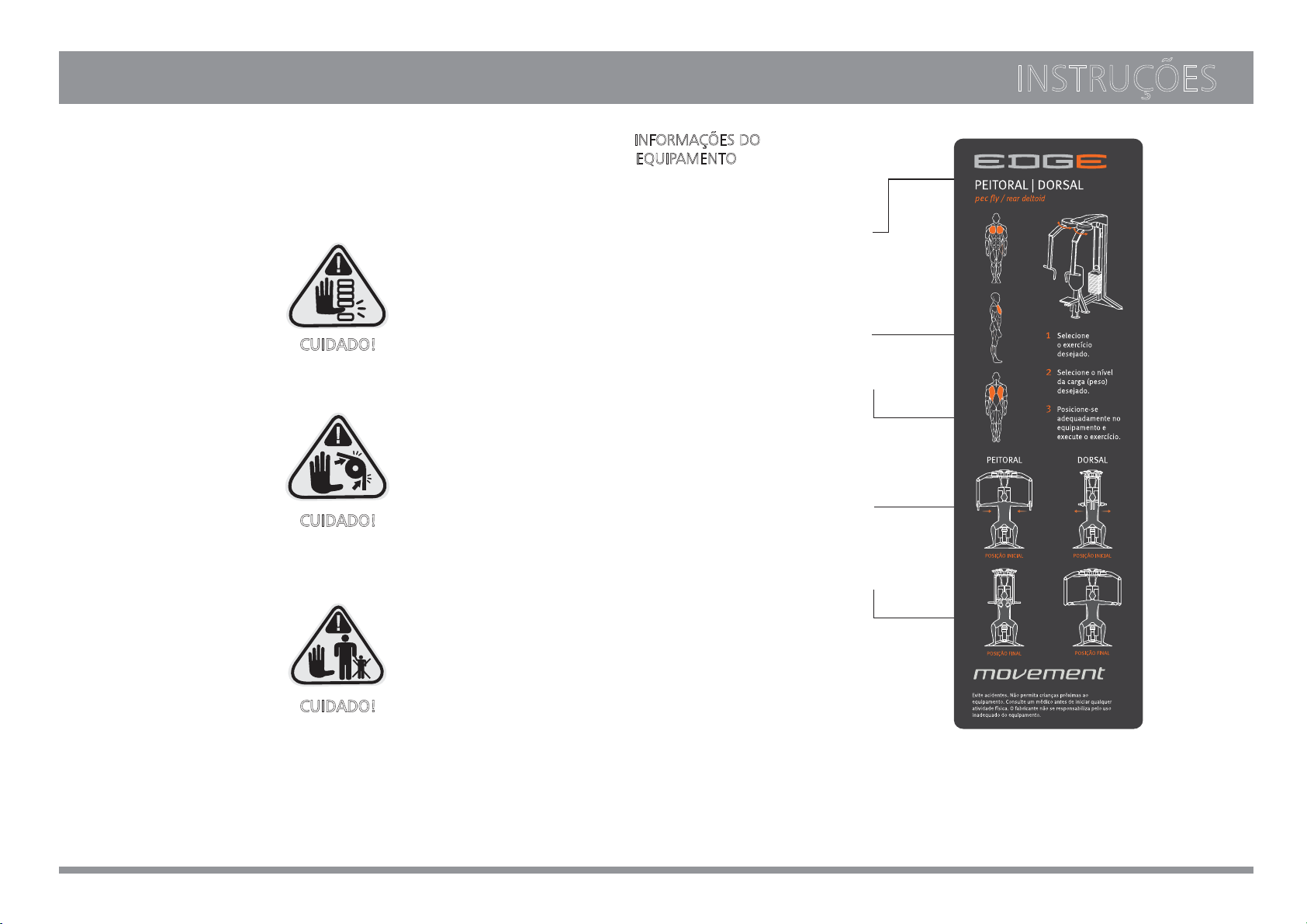

CUIDADO!
NÃO COLOCAR AS MÃOS ENTRE OS PESOS.
RISCO DE ESMAGAMENTO.
NÃO COLOCAR AS MÃOS NAS ROLDANAS.
RISCO DE ESMAGAMENTO.
EQUIPAMENTO NÃO DESENVOLVIDO PARA
CRIANÇAS. MANTENHA CRIANÇAS LONGE
DO EQUIPAMENTO.
RISCO DE ACIDENTES.
Na carenagem frontal do equipamento*, você encontra
informações relativas ao modelo como:
Nome do equipamento, Posições de Uso Inicial e Final,
além dos relativos Grupos Musculares abrangidos no exercício.
* Não existente em todos os modelos.
CUIDADO!
CUIDADO!
INSTRUÇÕES
NOME DO EQUIPAMENTO
POSIÇÃO INICIAL
POSIÇÃO FINAL
INSTRUÇÕES
MÚSCULOS TRABALHADOS
INFORMAÇÕES DO
EQUIPAMENTO
ALERTAS
Os adesivos em forma de , na cortriângulo
amarela indica relativo risco ao usuário, caso as
instruções não sejam seguidas.
6

INSTRUÇÕES
Posicionamento dos adesivos na máquina
7

Posicionamento do adesivo chart de instrução
INSTRUÇÕES
8
50 mm
10 mm

INSTRUÇÕES
* A localização dos adesivos podem variar de acordo
com o modelo de equipamento.
ATENÇÃO! TABELA DE MANUTENÇÃO
ATENÇÃO
SEGURANÇA E MANUTENÇÃO DOS
CABOS DE AÇO
IMPORTANTE
Os cabos são itens de desgaste. É
de sua responsabilidade evitar a
ruptura inesperada dos cabos.
A inspeção dos cabos deve ser
realizada diariamente
Inspecione todos os cabos, o
revestimento de nylon em todos os
cabos, e na área perto da fixação
em cada extremidade do cabo.
SUBSTITUA QUAISQUER CABOS
DANIFICADOS OU GASTOS
IMEDIATAMENTE
Não deixe que o equipamento seja
usada até que os cabos
danificados ou desgastados sejam
substituídos. Utilizar ou permitir
que uma máquina seja usada com
cabo suspeito pode resultar em
ferimentos graves.
Ver manual para mais informações.
Na torre de cada
equipamento da linha
EDGE você encontra
informações relativas à
SEGURANÇA E
MANUTENÇÃO DOS
CABOS DE AÇO.
Verifique DIARIAMENTE
os itens citados para
segurança do usuário.
Na torre de cada
equipamento da linha
EDGE, você encontra
uma TABELA DE
MANUTENÇÃO
A tabela sugere a
verificação de diversos
itens do equipamento,
assim como a
Periodicidade de
verificação.
*A localização dos adesivos podem variar
de acordo com o modelo de equipamento.
9

Durante o uso do equipamento o cabo pode se danificar
por mau uso ou por falta de manutenção. Caso o cabo
venha danificar mesmo que não fique exposto essa fratura
do cabo.
Fique atento para fraturas próximo a componentes do
cabo de aço como por exemplo a bola de borracha.
Cheque sempre o cabo de aço caso encontre torções faça a
substituição do cabo imediatamente.
Caso o cabo se rompa internamente uma protuberância
pode vir a surgir na parte externa do cabo, fazer a
substituição do cabo imediatamente.
Substituir qualquer cabo de aço exposto nas extremidades
Cabo de aço amassado ou fora da sua forma original pode
causar rompimento ou danos a outras partes do
equipamento.
Cabo de aço torcido ou fora de sua forma original pode
causar rompimento ou danos a outras partes do
equipamento.
Exposição da ponta do cabo de aço.
Substituição do Mosquetão
Substitua o mosquetão sempre que houver o menor sinal
de desgaste, deformações, dificuldade para fechar e tudo
que possa ser prejudicial à sua resistência.
Para a substituição, utilizar sempre um mosquetão
fornecido diretamente pela MOVEMENT. Caso não seja
possível obter um mosquetão fornecido pela MOVEMENT,
utilizar um mosquetão que cumpra rigorosamente os
seguintes requisitos.
- Material de composição: Inox AISI 316;
- Capacidade máxima fechado: 1600 kg;
- Capacidade máxima aberto: 350kg.
ADVERTÊNCIAS
- Mensalmente, verificar com atenção as condições do
mosquetão;
- Não modificar de modo algum os mosquetões;
- A abertura do mosquetão deve ser feita voltada para a
coluna de pesos.
INFORMAÇÕES GERAIS DE MANUTENÇÃO
10

INFORMAÇÕES GERAIS DE MANUTENÇÃO
INFORMAÇÕES GERAIS DE MANUTENÇÃO
ESTOFADOS:
- Para garantir uma vida prolongada aos estofados e a higiene adequada, limpe-o apenas com pano úmido: (água e sabão ou detergente neutro) após cada treino.
- Evitar utilizar produtos abrasivos ou produtos de limpeza não destinados ao uso em vinil.
- Substitua os estofados danificados imediatamente.
- Mantenha objetos pontiagudos ou cortantes longe dos estofados.
ADESIVOS:
- Inspecionar e familiarizar-se com todos os avisos de segurança ou outras informações para usuário descritos em cada adesivo.
PORCA E PARAFUSOS:
- Verifique periodicamente todas as porcas e parafusos.
Se necessário, reaperte-os, assegurando que todo os componentes estejam devidamente encaixados.
ATENDENDO REQUISITOS DE SEGURANÇA
- Os parafusos e porcas seguem normas e tolerâncias.
SUPERFÍCIES ANTI-DERRAPANTES:
- Estas superfícies são projetadas para fornecer bases seguras e devem ser substituídas se apresentarem desgastes ou se tornarem escorregadias.
LUBRIFICAÇÃO:
1 - Para limpar os eixos use pano seco e limpo, removendo toda a sujeira e o pó.
2 - Posteriormente passe um pano seco e limpo com vaselina sólida, deixando uma camada fina.
3 - Em seguida simular 4 vezes os movimentos do exercício da máquina sem peso.
4 - Por fim, remova o excesso de vaselina com outro pano seco e limpo.
Não tente consertar seu equipamento sozinho. Siga apenas as tarefas de manutenção descritas neste manual.
Caso sejam necessárias mais informações, entre em contato com a assistência técnica Brudden/Movement ou consulte em nosso site uma assistência técnica autorizada
mais próxima.
11

INFORMAÇÕES GERAIS DE MANUTENÇÃO
1 - Verificar estado e ajustar,
se necessário: conexões,
presilhas, pinos de regulagem,
roldanas e pinos de carga
2 - Verificar estado das barras
e alavancas articuladas
3 - Verificar e apertar,
se necessário,
porcas e parafusos
4 - Inspecionar superfícies
antiderrapantes
5 - Limpeza dos estofados
6 - Limpeza ou lubrificação
das guias dos pesos
7 - Limpeza da estrutura
(partes de metal não lubrificadas)
DIARIAMENTE
SEMANALMENTE
SEMANALMENTE
SEMANALMENTE
DIARIAMENTE
MENSAL OU QUANDO
NECESSÁRIO
A CADA 6 MESES
OU SE NECESS RIOÁ
MENSAL OU QUANDO
NECESSÁRIO
A CADA 6 MESES
OU SE NECESS RIOÁ
SEMANALMENTE
A CADA 3 MESES
A CADA 3 MESES
A CADA 3 MESES
SEMANALMENTE
EQUIPAMENTOS E
COMPONENTES
PERIDIOCIDADE
USO INTENSO USO MODERADO
Grandes Academias/Clubes/
Centros de Treinamento
Pequenas Academias/Residências/
Clínicas de Reabilitação
ROTINAS DE MANUTENÇÃO
A Movement projetou todos os aparelhos com componentes e
sistemas que proporcionem baixa manutenção.
As instruções a seguir possuem orientação de manutenção com
caráter mais preventivo do que corretivo. A tabela abaixo servirá
de controle e anotação das manutenções efetuadas.
Como recomendação geral para conservação, o equipamento
não deverá ser exposto a incidência direta ou indireta de luz solar,
as intempéries (ação de chuva, vento, areia/poeira), a elementos
ou produtos abrasivos e/ou corrosivos e elementos químicos em
geral.
12

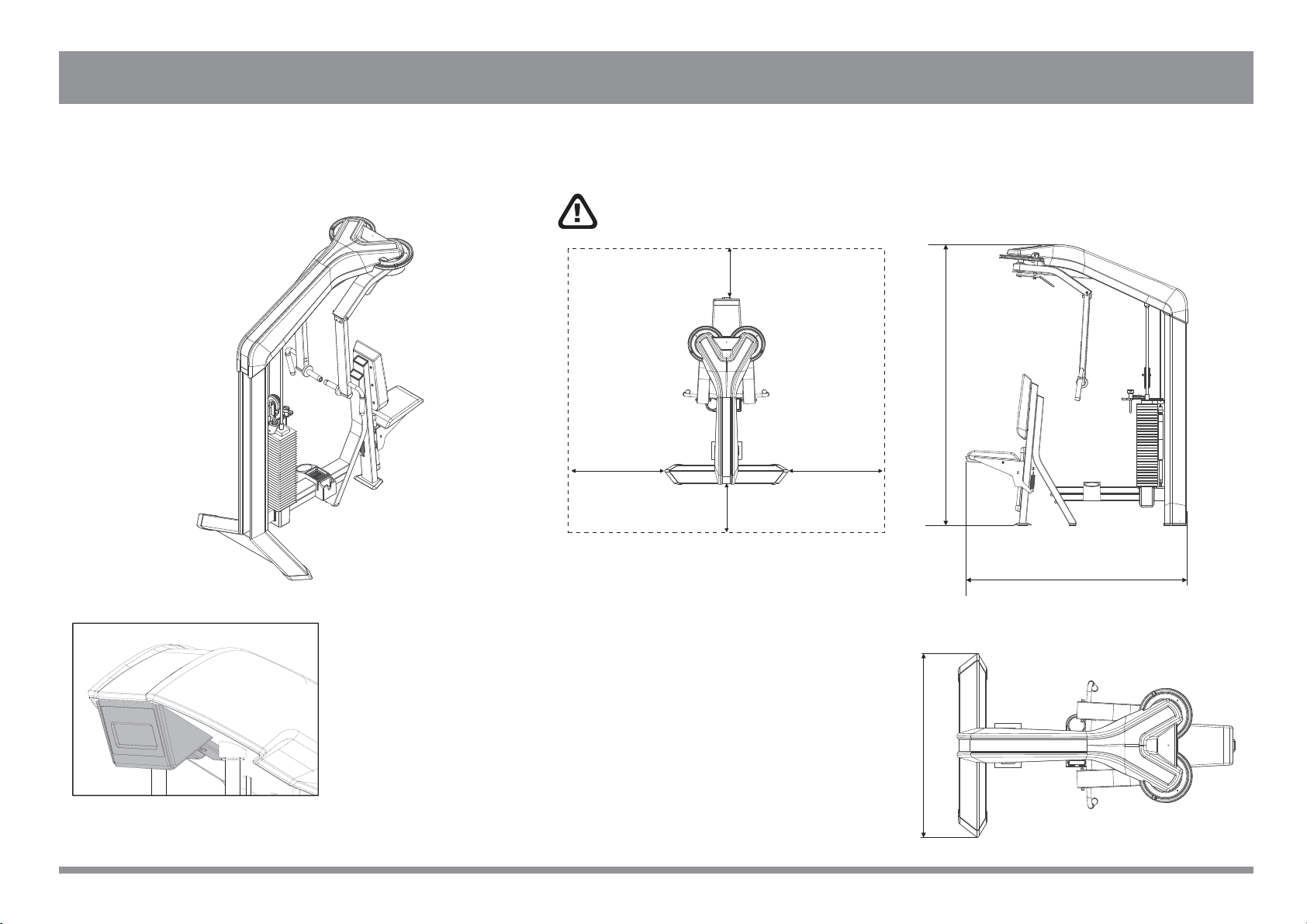

INFORMAÇÕES DO EQUIPAMENTO
PEC FLY
- CARGA MÁXIMA para uso : ,5 kgNEW EDGE 147
- Peso do EQUIPAMENTO : kgNEW EDGE 349
Recomendamos que em torno do aparelho sejam
respeitadas as seguintes medidas:
Laterais: 1/2m (0,5m)
Pontos de movimento: 1m
ÁREA MÍNIMA PARA MONTAGEM DIMENSÕES
1 215 m,
1 180 m,
2 300 m,
1/2m
1m
1m
1m
13
CONTADOR
A linha EDGE possui uma versão que vem acompanhada com um contador de
ciclos, tempo do exercício e tempo de descanso. Esse contador tem como objetivo
ajudar o usuário a saber como está o seu ritmo de exercício. O contador acompanha
somente modelos NEW EDGE PLUS. Para entrar no modo de manutenção do
contador deve-se aproximar um imã ao contador e ele entrara em modo de
manutenção. O contador irá exibir a versão, % da bateria de 0 a 100 e o total de
repetições, as informações serão mostradas automaticamente. Para entrar no
modo de manutenção do contador não pode estar em stand by e deve estar com as
pilhas carregadas. Para retirar o contador do stand by deve-se realizar uma
repetição. Caso tenha terminado de verificar as informação o contador voltara ao
modo normal automaticamente.

INFORMAÇÕES DO EQUIPAMENTO
14
PESOS
A quantidade de pesos podem variar de acordo com o equipamento e a tabela abaixo.
GLÚTEO
PUXADA GUIADA
LEG PRESS
PUXADA ALTA REMADA
MULTIPRESS (SHOULDER/SUPINO
PEC FLY/REAL DELT
EXTENSORA/FLEXORA
ADUTOR/ABDUTOR
ABDOMINAL
BÍCEPS/TRÍCEPS
DESCRIÇÃO EDGE PLUS
QUANTIDADE DE PESOS
22 PESOS
22 PESOS
22 PESOS
22 PESOS
22 PESOS
22 PESOS
29 PESOS
24 PESOS
22 PESOS
22 PESOS
TABELA DE PESOS
29 Pesos/Máximo

M10 x 80 mm
15
QUADRO DE
FERRAMENTAS
Allen 5 mm
Allen 6 mm
Allen 8 mm
Chave Fixa 10 mm
Chave Fixa 17 mm
Alicate para anel elástico
Chave Philips
Trava Rosca Torque Médio
MONTAGEM
M8 x 55 mm
44
Parafuso Cab. Cil. Sext. Interno
1pç
45
Roldana
7pç
M10
43
Porca sextavada
8pç
M08 x 20
01
Parafuso Cab. Sext. Flangeada
6pç
Ø8,4 x Ø16 x 1,6
02
Arruela lisa
Ø10,3 x Ø25 x 3
03
Arruela lisa
12pç
Parafuso Cabeça Sextava
M10 x 35mm
04
4pç
Porca Sext. com inserto nylon
M10
05
6pç
M10 x 80 mm
06
Parafuso Cab. Cil. Sext. Interno
4pç
M10 x 20mm
07
Parafuso Cabeça Sextava
5pç
08 Ø10,5 x Ø18 x 2,2
A el de Pressãorru a
6pç
Arruela lisa
1pç
M6
10
Porca Sext. com inserto nylon
2pç
Arruela de borracha
11
2pç
Espaçador do Peso
1pç
Anel de Retenção
14
4pç
15 M10 x 50 mm
Parafuso Cabeça Sextavada
2pç
M8 x 25 mm
16
Parafuso Cab. Cil. Sext. Int.
4pç
Bucha
Ø25 x 6 mm
17
2pç
Bucha
Ø10 x Ø25 x 25
18
2pç
Espaçador
Ø25 x Ø31,75 x 4
19
2pç
Eixo
Ø25 x 135
20
2pç
Anel de Retenção
2pç
M10 x 120 mm
22
Parafuso Cab. Cil. Sext. Interno
2pç
23
Trava do Cabo de Aço
2pç
Parafuso Cab. Aba. Sext. Interno
M8 x 30 mm
24
8pç
M8 x 16 mm
25
Parafuso Cab. Aba. Sext. Interno
2pç
Parafuso Cab. Aba. Sext. Interno
M8 x 25 mm
26
8pç
Ø21 x 136
27
Eixo
1pç
Mola
28
1pç
Pino Trava do Cabo de Aço
29
21pç
M05
30
Porca sextavada inserto nylon
1pç
Ø5,3 x Ø10 x 1
31
Parafuso Cab. Pan. FPH
M5 x 25 mm
32
Arruela lisa
1pç 3pç
Arruela lisa
M10,5 x Ø18x 1,6
33
9pç
Protetor da Roldana
34
8pç Acabamento da Roldana
35
10pç
36 M8 x 25 mm
Parafuso Cab. Ch. Sext. Interno
4pç
M8 x 50 mm
37
Parafuso Cab. Cil. Sext. Interno
2pç
M8
38
Porca sextavada inserto nylon
8pç
Parafuso Tril. Cab. Flang. FPH
4pç
Ø6,6 x Ø20 x 2
09
Ø25 x 134
12
Espaçador do Peso
1pç
Ø25 x 98
13
Protetor da Roldana Recortado
2pç
41
39
Protetor da Roldana chanfrado
4pç
M4 x 12
40
2pç
M10 x 70 mm
42
Parafuso Cab. Cil. Sext. Interno
1pç
Ø22
21
46
Plug
10pç
Parafuso Cab. Chat. Sext. Int.
48
8x
Bucha
47
8x
M8
49
Porca sextavada
2pç
Parafuso Cab. Pan. FPH
M5 x 35 mm
50
2pç
Arruela de encosto
51
2pç
Plug
52
4pç
Batente
53
2pç
Espaçador
54
2pç
Ø25 x Ø31,75 x 3,0
3pç
Parafuso Cab. Chat. Sext. Int.
55
2x
M6 x 20 mm
56
Parafuso Cab. Cil. Sext. Interno
1pç
M6 x 20 mm

MONTAGEM
A - Chassi do Assento G - Hastes da torre
Ø19,05X1334 mm
B - Barra de Ligação C - Torre D - Componente Superior da torre E - Pesos F - Peso Fracionado
1pç 1pç 1pç 1pç 1pç 2pç
H - Haste do peso Fracionado
Ø6X1375 mm I - Top Plate J - Carenagem Superior
1pç 1pç
K - Came (Direito)
1pç
L - Came (Esquerdo)
1pç
M - Suporte do Assento
N - Estofado do encosto
U - Estofado do encosto
O - Suporte do braço
1pç
1pç
1pç
2pç
P - Braço Direito Q - Braço Esquerdo R - Porta Treco
1pç 1pç 1pç
S - Pino Seletor
1pç
T - Cabo de Aço
1pç
16
V - Suporte da Roldana
1pç
1pç
W - Carenagem lateral
Y - Suporte inferior
Z - Suporte superior
AA - Trava
AB - trava regulavel
1pç
2pç

MONTAGEM
0503
04
03
06
03
PEÇA DESCRIÇÃOID. QUANT.
Arruela Lisa Ø10,3 x Ø25 x 3
03 12
Parafuso Cabeça Sextavado M10X35
04 4
Porca Sext. com inserto nylon M10
05 4
Parafuso Cab. Cil. Sext. Interno M10X80
06 4
Parafuso Cab. sext. Flangeada M08X2001 2
OBS: Montar parcialmente todos os parafusos
deste passo sem aperta-los. No final desta
montagem fazer o travamento por completo.
Monte a barra de ligação (B) na torre (C) sem apertar os parafusos.
B
C
Cuidado para não soltar a base
A
Chave Fixa 17 mm
Ferramentas
Allen 8 mm
Ferramentas
17
Adesivo Trava Rosca
Torque médio
01
PASSO 1: MONTAGEM DA BARRA DE
LIGAÇÃO A TORRE
Fazer a montagem do chassis (A) na barra de ligação (B).
Após fazer a montagem realizar
os apertos definitivos.
06 03
04 03 03 05
04 03 03 05
06 03
B
Montar em
duas pessoas

PASSO 2: MONTAGEM DO COMPONENTE SUPERIOR
PEÇA DESCRIÇÃOID. QUANT.
Parafuso Cab. Sextavado M x10 20
07 5
Arruela Lisa Ø10,5 x 18 x 1,6
33 5
Arruela de Pressão Ø10,5 x 18 x 2,2
08 5
ATENÇÃO
NÃO FAZER A MONTAGEM DA TORRE SEM ANTES
TER MONTADO TODO O CHASSI
Aperto dos parafusos
1° - Aperto definitivo
5° 3º
4°
1°
2°
Para os demais parafusos
realize aperto cruzado
18

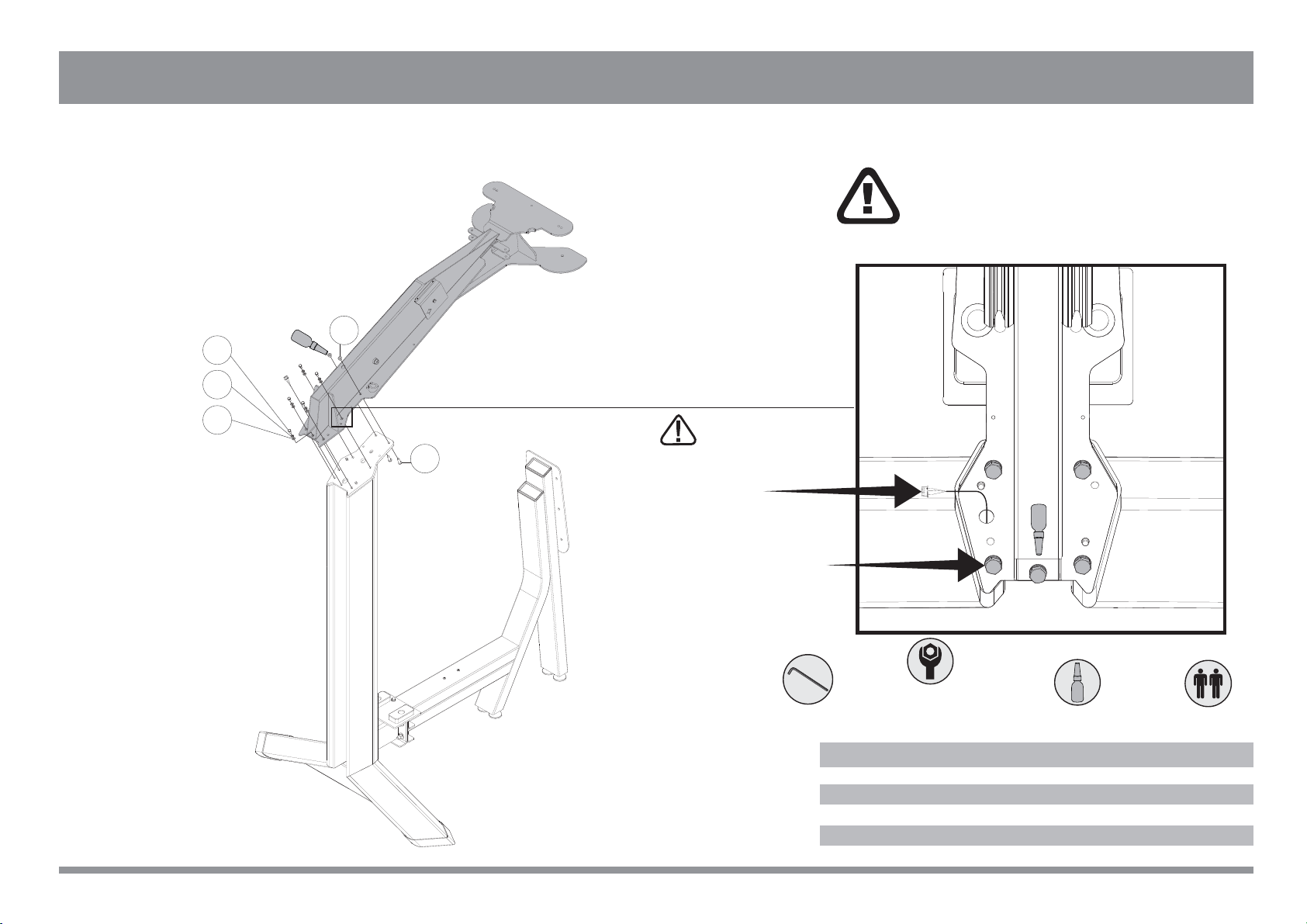

Fixe o componente superior da torre (D) na torre (C)
e faça os apertos
Montar em
duas pessoas
Adesivo Trava Rosca
Torque médio
Chave Fixa 17 mm
Chave Fixa 13 mm
Ferramentas
07
08
33
Parafuso Cab. Aba. Sext. Int. M8 x 25
26 2
Porca sextavada M8
49 2
49
26
Allen 5 mm
Ferramentas
MONTAGEM

PASSO 2: MONTAGEM DO COMPONENTE SUPERIOR
PEÇA DESCRIÇÃOID. QUANT.
Parafuso Cab. Sextavado M x10 20
07 5
Arruela Lisa Ø10,5 x 18 x 1,6
33 5
Arruela de Pressão Ø10,5 x 18 x 2,2
08 5
ATENÇÃO
NÃO FAZER A MONTAGEM DA TORRE SEM ANTES
TER MONTADO TODO O CHASSI
5° 3º
4°
1°
2°
Aperto dos parafusos
1° - Aperto definitivo
Para os demais parafusos
realize aperto cruzado
19
Fixe o componente superior da torre (D) na torre (C)
e faça os apertos
Montar em
duas pessoas
Adesivo Trava Rosca
Torque médio
Chave Fixa 17 mm
Chave Fixa 13 mm
Ferramentas
07
08
33
Parafuso Cab. Aba. Sext. Int. M8 x 25
26 2
Porca sextavada M8
49 2
49
26
Allen 5 mm
Ferramentas
CUIDADO!
Ao montar a coluna superior para não
danificar o cabo do sensor
MONTAGEM

PASSO 3 - MONTAGEM DO SUPORTE DA CARENAGEM
INSTRUÇÕES:
1 - Os suportes da carenagem devem ser
postos antes da fixação dos pesos.
2 - Fixe o suporte inferior (Y) usando os
parafusos (47)
3 - Em seguida fixe um suporte superior (W)
de cada vez usando os parafuso (47) (Figura
4-1 e 4-2)
47
47
47
Y
Allen 5 mm
Ferramentas
W
Figura 4-1
Figura 4-2
PEÇA DESCRIÇÃOID. QUANT.
47 Parafuso Cab. Aba. Sext. Interno M8X20 6
W
20
MONTAGEM
