Movement EDGE Programming manual

MANUAL DE MONTAGEM
LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO.
GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA.
ABDUTOR / ADUTOR

INTRODUÇÃO
Com o objetivo de oferecer produtos, serviços e soluções inovadoras que atendam à necessidade de lazer, bem-estar e conforto, despertando as pessoas
para uma vida mais prazerosa e saudável, a Brudden Equipamentos Ltda. criou a marca MOVEMENT.
Fundada para desenvolver e produzir equipamentos de ginástica, a Movement logo se destacou no mercado brasileiro pela tradição em praticidade e
durabilidade, que faz da Brudden ícone em qualidade nos mercados em que atua.
Com alto investimento em pesquisa e desenvolvimento junto à instituições de renome, como a Escola de Educação Física e Esportes da Universidade de
São Paulo - EEFE/USP, a Movement promove a melhoria da qualidade de vida aos mais diferentes perfis e hábitos, com a presença marcante em
Residência, Condomínios, Academias, Clubes, Hotéis, Clínicas, Empresas e Organizações.
A qualidade em equipamentos se estende aos serviços prestados por sua ampla rede de atendimento e Pontos Autorizados, espalhados por todo
território nacional.
Trazendo a Movement sempre próxima a você e sua família em prol de uma vida mais saudável, rentável aos investidores e prazerosa e saudável a quem
treina em um dos nossos equipamentos.
Acesse nosso site, registre seu produto e saiba mais sobre o que nossa empresa oferece para melhorar a qualidade da sua vida.
SEJA BEM VINDO À MOVEMENT!
Parabéns, agora você faz parte do universo MOVEMENT!
Para confirmar a Garantia MOVEMENT, registre seu equipamento no site www.movement.com.br/garantia.
O cadastro é gratuito, prático e rápido. Ele permitirá uma maior cobertura do seu investimento, facilitando nossa comunicação e agilizando eventuais
pedidos de serviços ou assistência técnica.
De acordo com o manual de instruções, a ausência do cadastro prejudicará seu direito de garantia. Para mais informações, consulte a página de
GARANTIA deste manual.
3

INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
ANTES DE INICIAR QUALQUER PROGRAMA DE ATIVIDADE FÍSICA PARA REALIZAÇÃO DE EXAMES, QUE DETERMINARÃO SE HÁ ALGUMA CONTRACONSULTE UM MÉDICO
INDICAÇÃO PARA A PRÁTICA DE EXERCÍCIOS FÍSICOS, SÓ ASSIM VOCÊ SE EXERCITARÁ COM MAIOR SEGURANÇA.
Ao utilizar os equipamentos da linha EDGE, é necessário tomar algumas precauções básicas para garantir sua segurança e a de terceiros.
LEIA todas as instruções antes de utilizar o equipamento.
NUNCA deixe crianças brincarem no equipamento.
Não deixe, próximas aos equipamento, crianças ou pessoas não familiarizadas com seu funcionamento durante a realização de exercícios.
MANTENHA SEMPRE as mãos longe das roldanas e partes móveis.
FAÇA a entrada ou saída do equipamento com cuidado, evitando possíveis acidentes.
Se sentir náuseas, falta de ar, dor de cabeça tremor ou dores no peito, PARE imediatamente o uso do equipamento e procure ajuda médica.
NÃO utilize este equipamento sob efeito de analgésicos, sedativos, estimulantes ou qualquer substância que altere suas faculdades sensoras, motoras e de julgamento
tempo- espacial.
NÃO faça exercícios descalço, com calçados de salto ou solado escorregadio.
Utilize um calçado adequado para esportes.
MANTENHA o piso no entorno dos aparelhos sempre seco e limpo, evitando possíveis escorregões e tombos.
NÃO exagere na execução dos exercícios.
O excesso não trará vantagens e poderá causar lesões.
NUNCA proceda ou implante modificações/adaptações nos dispositivos e partes do aparelho.
O descumprimento destas determinações poderá resultar em lesões ao usuário e a perda da garantia das peças.
MANTENHA qualquer peça de vestuário solta ou longa, bem como cadarços de calçados e cordames de qualquer tipo, em uso ou não, afastados das partes móveis do
equipamento.
USE o equipamento somente como é recomendado pelo manual do fabricante.
4

INSTRUÇÕES
SELEÇÃO DE CARGA
Ajuste a carga de trabalho (Peso) de
acordo com o desejado*.
*O ajuste de carga varia de acordo
com o equipamento
SELEÇÃO DE CARGA FRACIONADA
Ajuste a carga fracionada para trabalho com peso
fracionado (2,5kg, 5kg, ou 7,5kg) ou (5kg, 10kg
ou 15kg) de acordo com o desejado*
O ajuste de carga fracionada varia de acordo com
o equipamento.
5

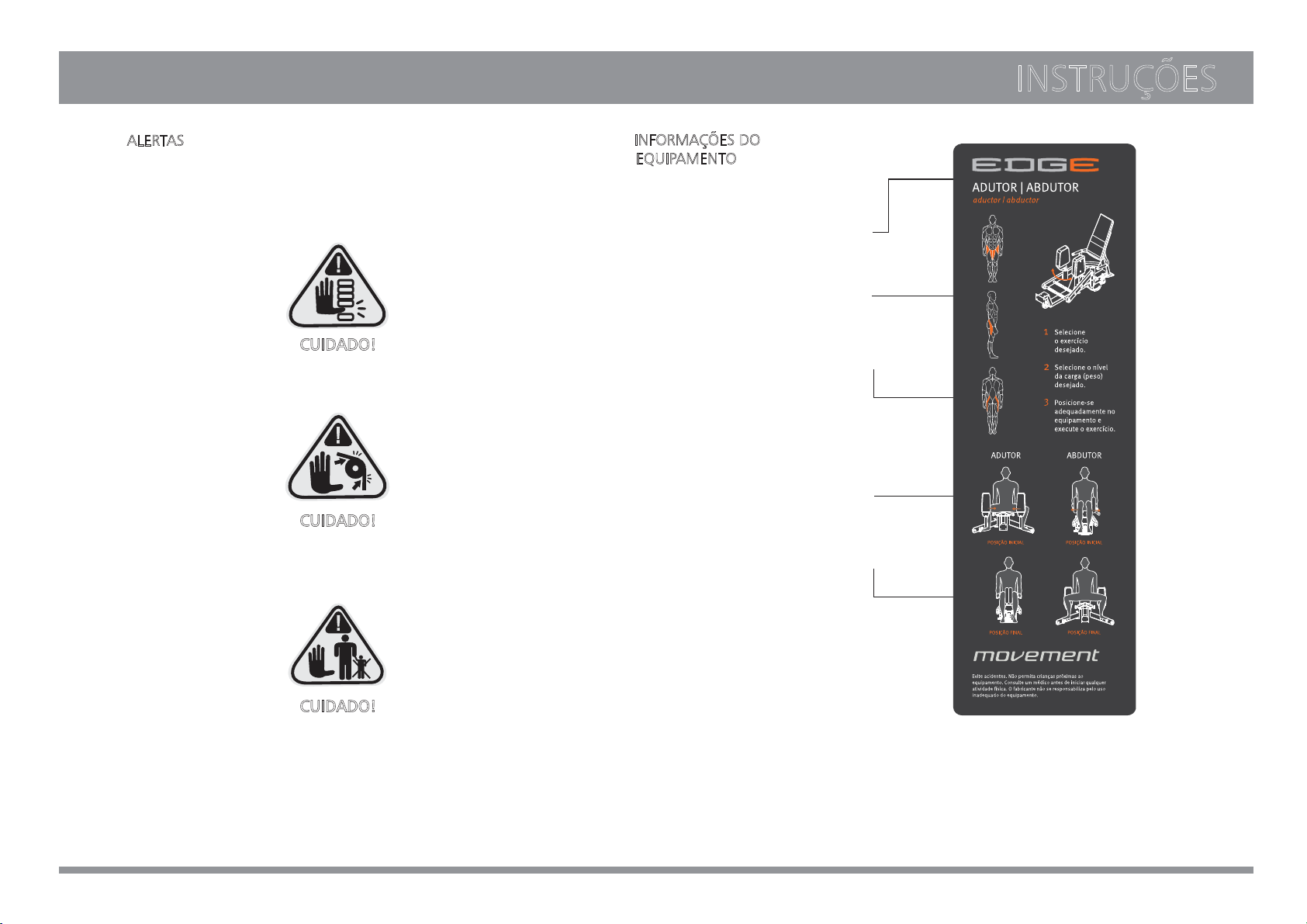

ALERTAS
Os adesivos em forma de Triângulo, na cor amarela,
indica relativo risco ao usuário, caso as instruções
não sejam seguidas.
CUIDADO!
NÃO COLOCAR AS MÃOS ENTRE OS PESOS.
RISCO DE ESMAGAMENTO.
NÃO COLOCAR AS MÃOS NAS ROLDANAS.
RISCO DE ESMAGAMENTO.
EQUIPAMENTO NÃO DESENVOLVIDO PARA
CRIANÇAS. MANTENHA CRIANÇAS LONGE
DO EQUIPAMENTO.
RISCO DE ACIDENTES.
Na carenagem frontal do equipamento*, você encontra
informações relativas ao modelo como:
Nome do equipamento, Posições de Uso Inicial e Final,
além dos relativos Grupos Musculares abrangidos no exercício.
* Não existente em todos os modelos.
INFORMAÇÕES DO
EQUIPAMENTO
CUIDADO!
CUIDADO!
INSTRUÇÕES
NOME DO EQUIPAMENTO
POSIÇÃO INICIAL
POSIÇÃO FINAL
INSTRUÇÕES
MÚSCULOS TRABALHADOS
6

INSTRUÇÕES

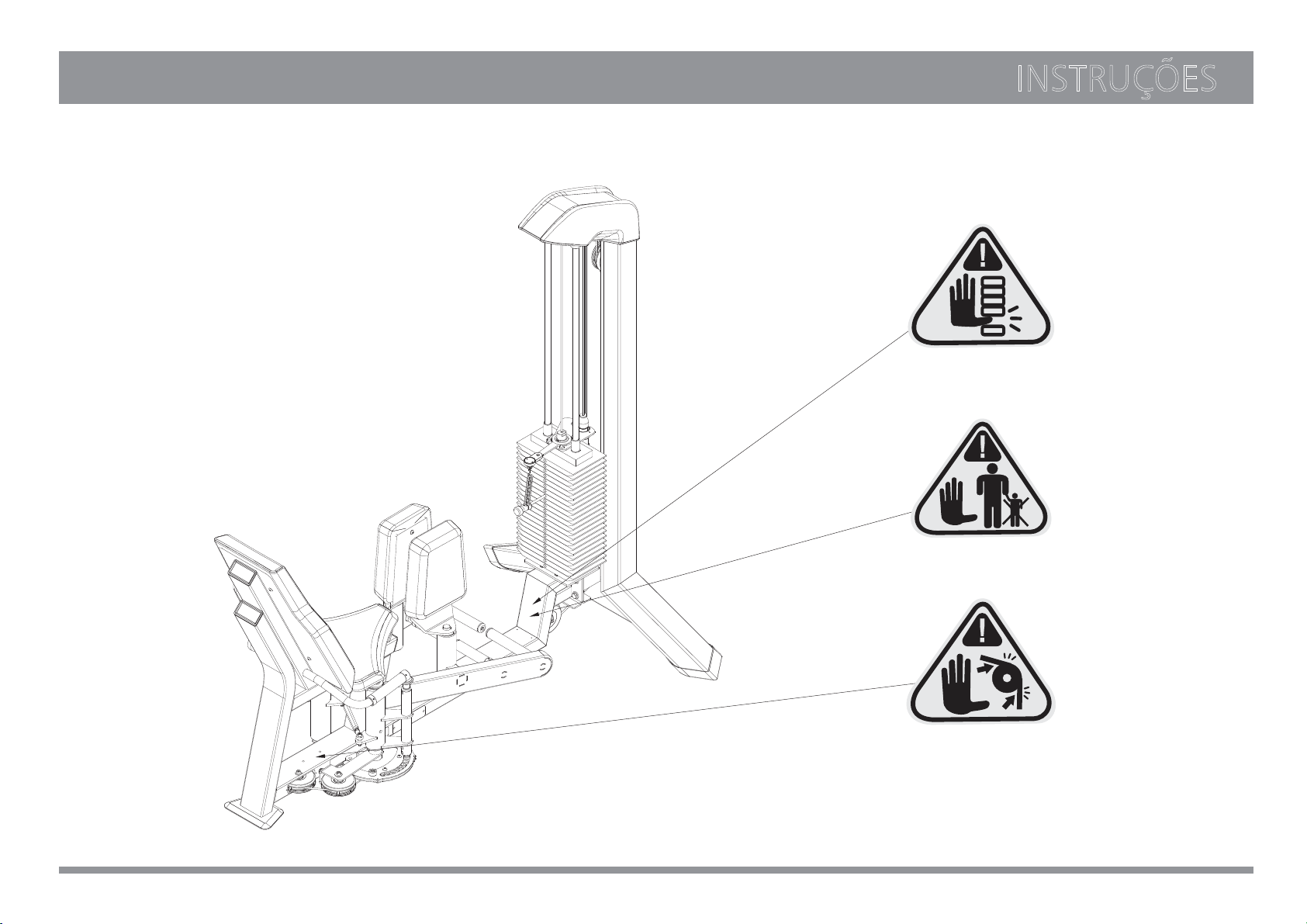

Posicionamento dos adesivos na máquina
7

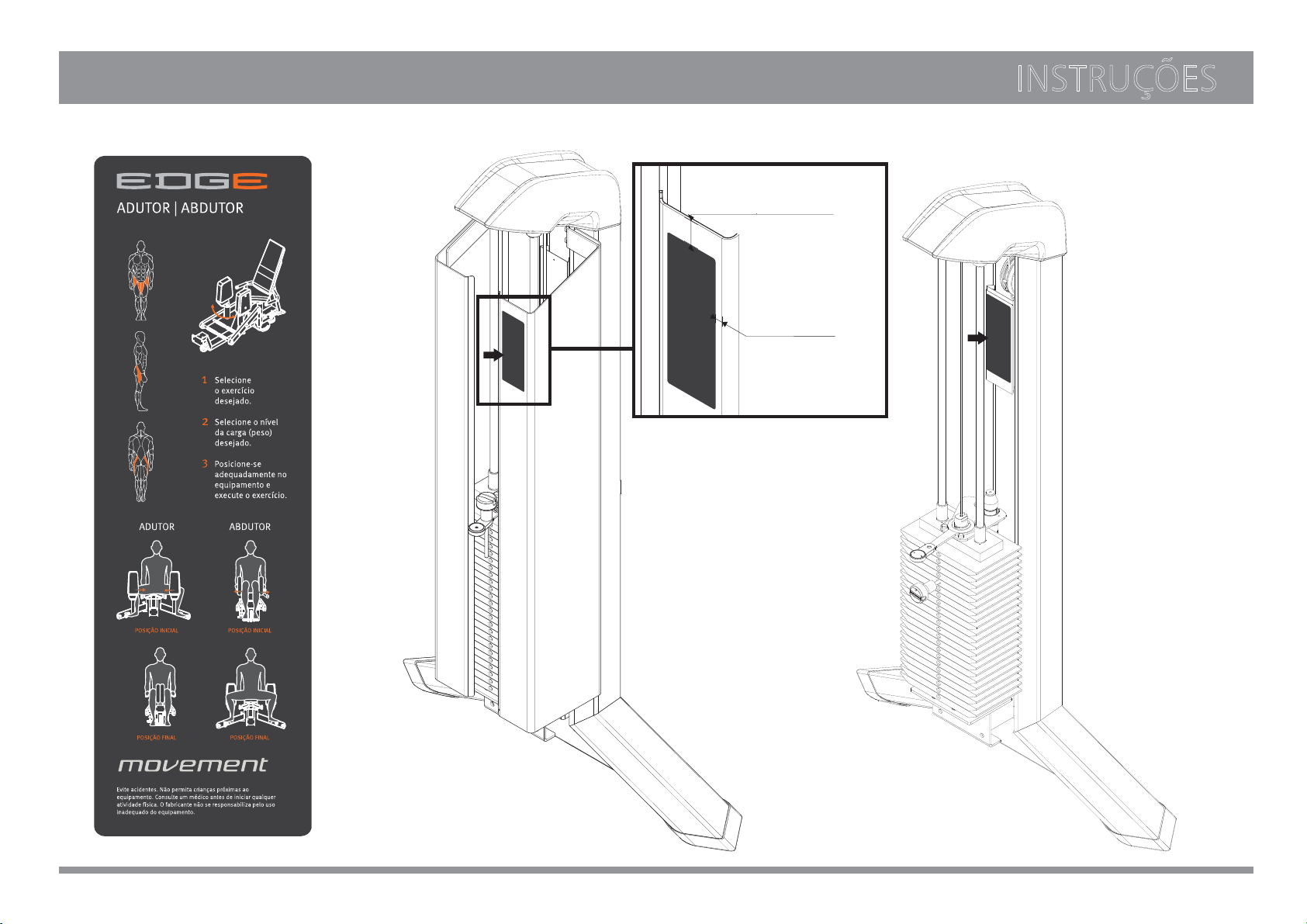

Posicionamento do adesivo chart de instrução
8
INSTRUÇÕES
50 mm
10 mm

INSTRUÇÕES
* A localização dos adesivos podem variar de acordo
com o modelo de equipamento.

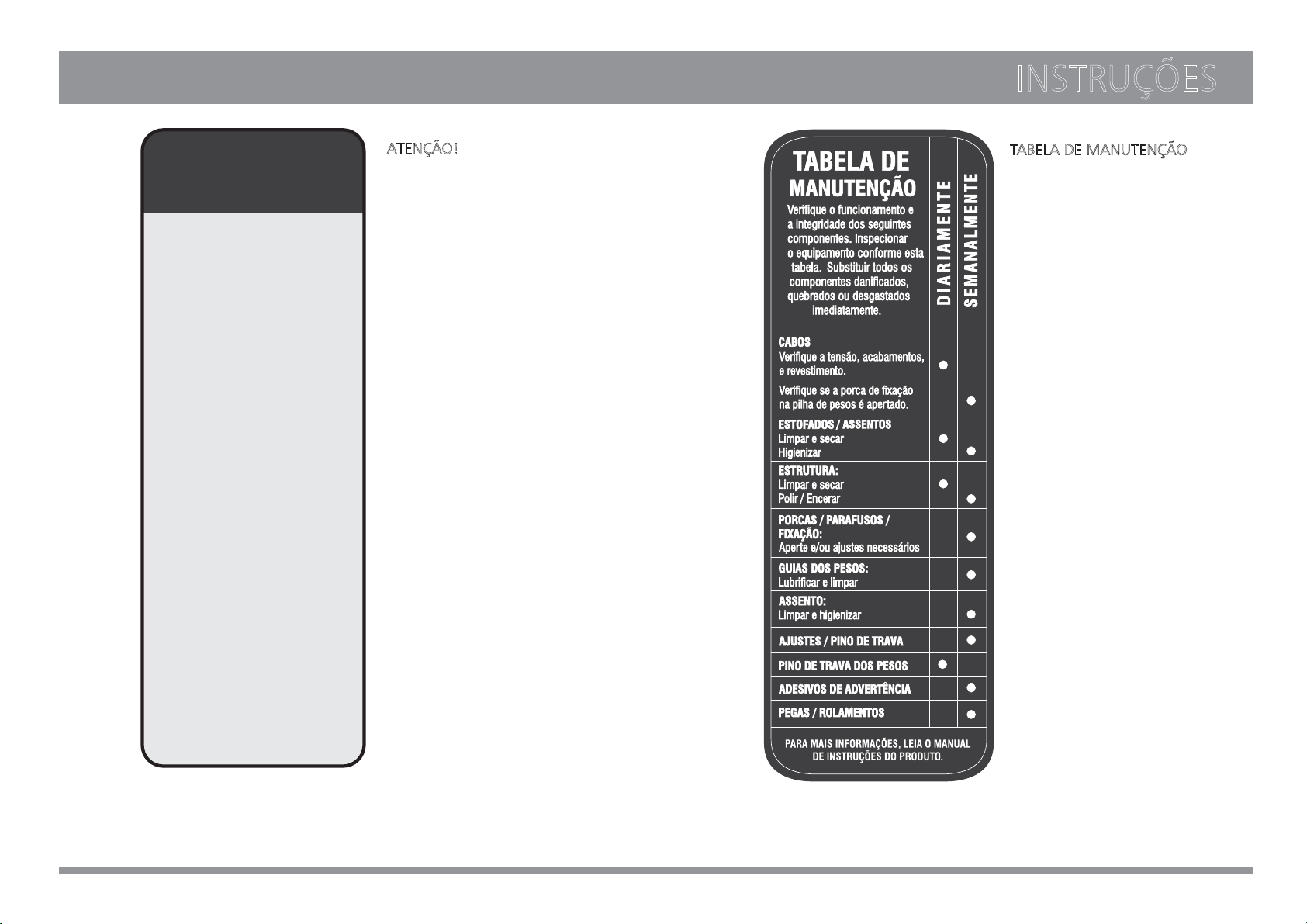

ATENÇÃO! TABELA DE MANUTENÇÃO
ATENÇÃO
SEGURANÇA E MANUTENÇÃO DOS
CABOS DE AÇO
IMPORTANTE
Os cabos são itens de desgaste. É
de sua responsabilidade evitar a
ruptura inesperada dos cabos.
A inspeção dos cabos deve ser
realizada diariamente
Inspecione todos os cabos, o
revestimento de nylon em todos os
cabos, e na área perto da fixação
em cada extremidade do cabo.
SUBSTITUA QUAISQUER CABOS
DANIFICADOS OU GASTOS
IMEDIATAMENTE
Não deixe que o equipamento seja
usada até que os cabos
danificados ou desgastados sejam
substituídos. Utilizar ou permitir
que uma máquina seja usada com
cabo suspeito pode resultar em
ferimentos graves.
Ver manual para mais informações.
Na torre de cada
equipamento da linha
EDGE você encontra
informações relativas à
SEGURANÇA E
MANUTENÇÃO DOS
CABOS DE AÇO.
Verifique DIARIAMENTE
os itens citados para
segurança do usuário.
Na torre de cada
equipamento da linha
EDGE, você encontra
uma TABELA DE
MANUTENÇÃO
A tabela sugere a
verificação de diversos
itens do equipamento,
assim como a
Periodicidade de
verificação.
*A localização dos adesivos podem variar
de acordo com o modelo de equipamento.
9

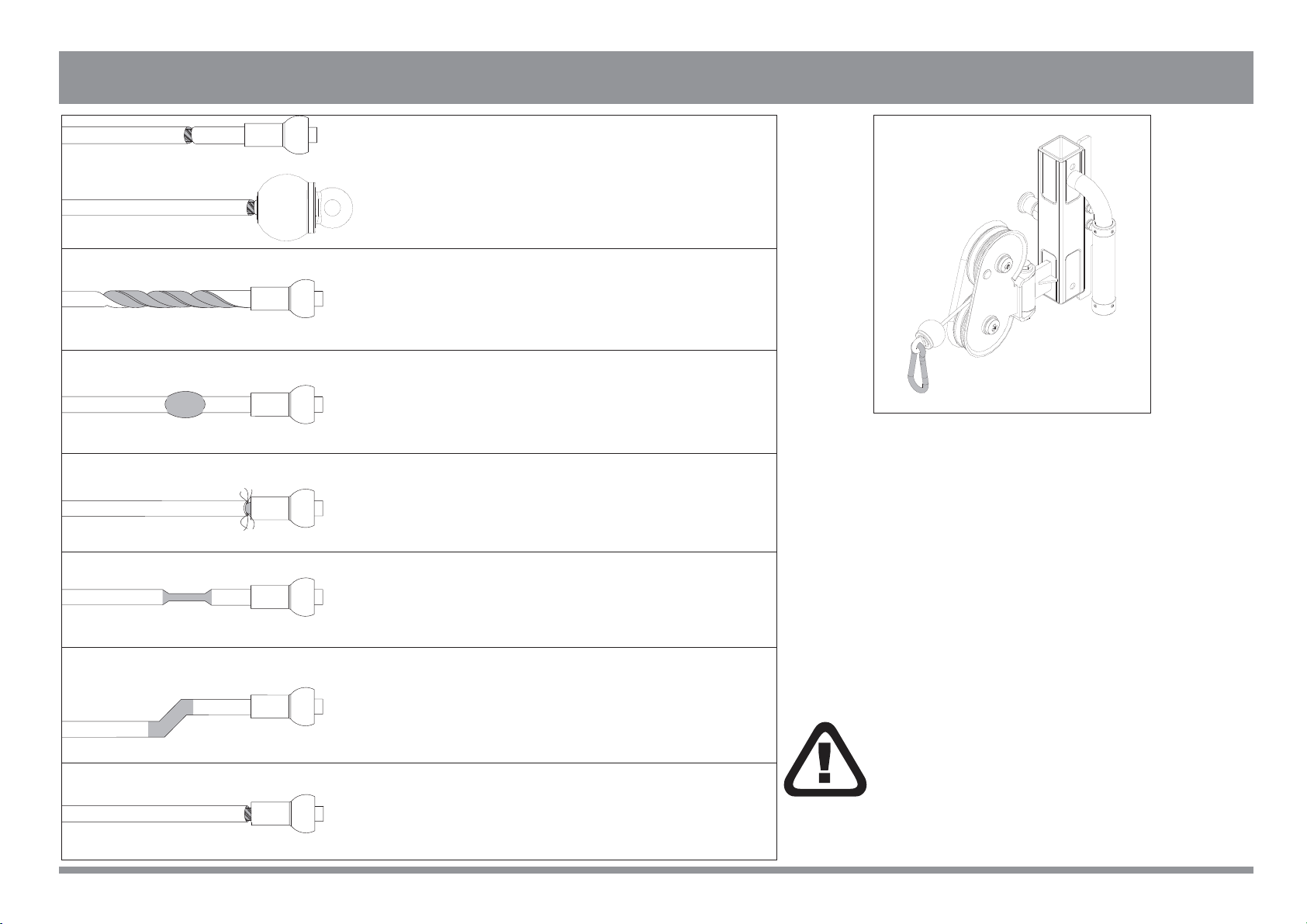

Durante o uso do equipamento o cabo pode se danificar
por mau uso ou por falta de manutenção. Caso o cabo
venha danificar mesmo que não fique exposto essa fratura
do cabo.
Fique atento para fraturas próximo a componentes do
cabo de aço como por exemplo a bola de borracha.
Cheque sempre o cabo de aço caso encontre torções faça a
substituição do cabo imediatamente.
Caso o cabo se rompa internamente uma protuberância
pode vir a surgir na parte externa do cabo, fazer a
substituição do cabo imediatamente.
Substituir qualquer cabo de aço exposto nas extremidades
Cabo de aço amassado ou fora da sua forma original pode
causar rompimento ou danos a outras partes do
equipamento.
Cabo de aço torcido ou fora de sua forma original pode
causar rompimento ou danos a outras partes do
equipamento.
Exposição da ponta do cabo de aço.
Substituição do Mosquetão
Substitua o mosquetão sempre que houver o menor sinal
de desgaste, deformações, dificuldade para fechar e tudo
que possa ser prejudicial à sua resistência.
Para a substituição, utilizar sempre um mosquetão
fornecido diretamente pela MOVEMENT. Caso não seja
possível obter um mosquetão fornecido pela MOVEMENT,
utilizar um mosquetão que cumpra rigorosamente os
seguintes requisitos.
- Material de composição: Inox AISI 316;
- Capacidade máxima fechado: 1600 kg;
- Capacidade máxima aberto: 350kg.
ADVERTÊNCIAS
- Mensalmente, verificar com atenção as condições do
mosquetão;
- Não modificar de modo algum os mosquetões;
- A abertura do mosquetão deve ser feita voltada para a
coluna de pesos.
INFORMAÇÕES GERAIS DE MANUTENÇÃO
10

INFORMAÇÕES GERAIS DE MANUTENÇÃO
INFORMAÇÕES GERAIS DE MANUTENÇÃO
ESTOFADOS:
- Para garantir uma vida prolongada aos estofados e a higiene adequada, limpe-o apenas com pano úmido: (água e sabão ou detergente neutro) após cada treino.
- Evitar utilizar produtos abrasivos ou produtos de limpeza não destinados ao uso em vinil.
- Substitua os estofados danificados imediatamente.
- Mantenha objetos pontiagudos ou cortantes longe dos estofados.
ADESIVOS:
- Inspecionar e familiarizar-se com todos os avisos de segurança ou outras informações para usuário descritos em cada adesivo.
PORCA E PARAFUSOS:
- Verifique periodicamente todas as porcas e parafusos.
Se necessário, reaperte-os, assegurando que todo os componentes estejam devidamente encaixados.
ATENDENDO REQUISITOS DE SEGURANÇA
- Os parafusos e porcas seguem normas e tolerâncias.
SUPERFÍCIES ANTI-DERRAPANTES:
- Estas superfícies são projetadas para fornecer bases seguras e devem ser substituídas se apresentarem desgastes ou se tornarem escorregadias.
LUBRIFICAÇÃO:
1 - Para limpar os eixos use pano seco e limpo, removendo toda a sujeira e o pó.
2 - Posteriormente passe um pano seco e limpo com vaselina sólida, deixando uma camada fina.
3 - Em seguida simular 4 vezes os movimentos do exercício da máquina sem peso.
4 - Por fim, remova o excesso de vaselina com outro pano seco e limpo.
Não tente consertar seu equipamento sozinho. Siga apenas as tarefas de manutenção descritas neste manual.
Caso sejam necessárias mais informações, entre em contato com a assistência técnica Brudden/Movement ou consulte em nosso site uma assistência técnica autorizada mais próxima.
11
NÚMERO DE SÉRIE
O número de série contém informações pertinentes à classe do equipamento e dados do fabricante. Não remova o adesivo
do número de série, pois ele facilita o fornecimento de informações para um ponto autorizado ou para o fabricante. Se o
adesivo com o número de série descolar, entre em contato imediatamente com o fabricante.

INFORMAÇÕES GERAIS DE MANUTENÇÃO
1 - Verificar estado e ajustar,
se necessário: conexões,
presilhas, pinos de regulagem,
roldanas e pinos de carga
2 - Verificar estado das barras
e alavancas articuladas
3 - Verificar e apertar,
se necessário,
porcas e parafusos
4 - Inspecionar superfícies
antiderrapantes
5 - Limpeza dos estofados
6 - Limpeza ou lubrificação
das guias dos pesos
7 - Limpeza da estrutura
(partes de metal não lubrificadas)
DIARIAMENTE
SEMANALMENTE
SEMANALMENTE
SEMANALMENTE
DIARIAMENTE
MENSAL OU QUANDO
NECESSÁRIO
A CADA 6 MESES
OU SE NECESS RIOÁ
MENSAL OU QUANDO
NECESSÁRIO
A CADA 6 MESES
OU SE NECESS RIOÁ
SEMANALMENTE
A CADA 3 MESES
A CADA 3 MESES
A CADA 3 MESES
SEMANALMENTE
EQUIPAMENTOS E
COMPONENTES
PERIDIOCIDADE
USO INTENSO USO MODERADO
Grandes Academias/Clubes/
Centros de Treinamento
Pequenas Academias/Residências/
Clínicas de Reabilitação
ROTINAS DE MANUTENÇÃO
A Movement projetou todos os aparelhos com componentes e
sistemas que proporcionem baixa manutenção.
As instruções a seguir possuem orientação de manutenção com
caráter mais preventivo do que corretivo. A tabela abaixo servirá
de controle e anotação das manutenções efetuadas.
Como recomendação geral para conservação, o equipamento
não deverá ser exposto a incidência direta ou indireta de luz solar,
as intempéries (ação de chuva, vento, areia/poeira), a elementos
ou produtos abrasivos e/ou corrosivos e elementos químicos em
geral.
12

INFORMAÇÕES DO EQUIPAMENTO
ABDUTOR/ADUTOR
- CARGA MÁXIMA para uso: 11 ,5 kg2
- Peso do EQUIPAMENTO: 316 kg
Recomendamos que em torno do aparelho sejam
respeitadas as seguintes medidas:
Laterais: 0,5 m
Pontos de movimento: 1 m
ÁREA MÍNIMA PARA MONTAGEM DIMENSÕES
1,919 m
1,055 m 1,706 m
0,5m
1m
1m
1m
13
CONTADOR
A linha EDGE possui uma versão que vem acompanhada com um contador de
ciclos, tempo do exercício e tempo de descanso. Esse contador tem como
objetivo ajudar o usuário a saber como está o seu ritmo de exercício. O contador
acompanha somente modelos NEW EDGE PLUS. Para entrar no modo de
manutenção do contador deve-se aproximar um imã ao contador e ele entrara
em modo de manutenção. O contador irá exibir a versão, % da bateria de 0 a
100 e o total de repetições, as informações serão mostradas automaticamente.
Para entrar no modo de manutenção do contador não pode estar em stand by e
deve estar com as pilhas carregadas. Para retirar o contador do stand by deve-se
realizar uma repetição. Caso tenha terminado de verificar as informação o
contador voltara ao modo normal automaticamente.

INFORMAÇÕES DO EQUIPAMENTO
14

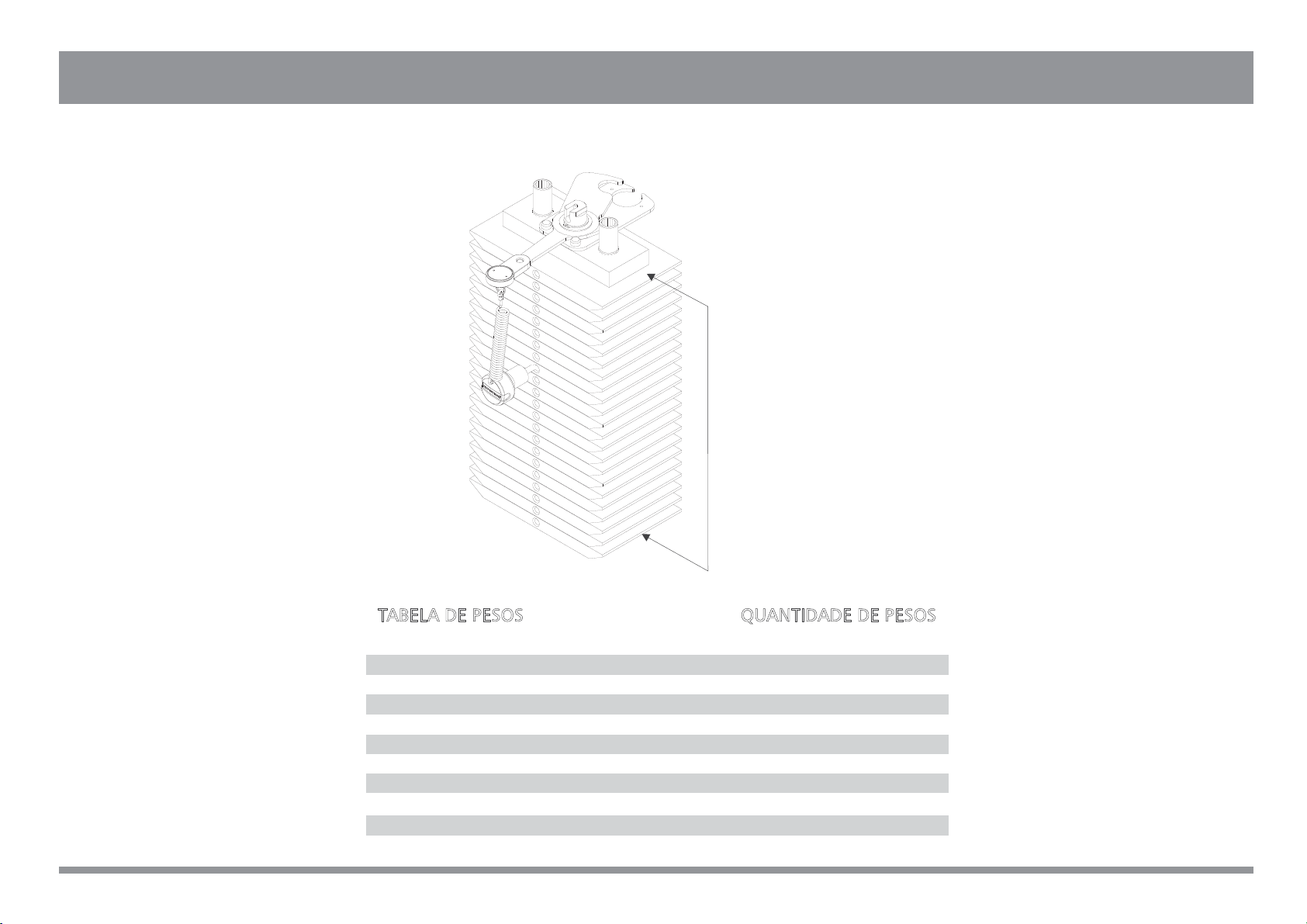

A quantidade de pesos podem variar de acordo com o equipamento e a tabela abaixo.
GLÚTEO
PUXADA GUIADA
LEG PRESS
PUXADA ALTA REMADA
MULTIPRESS (SHOULDER/SUPINO
PECK FLY/REAL DELT
EXTENSORA/FLEXORA
ADUTOR/ABDUTOR
ABDOMINAL
BÍCEPS/TRÍCEPS
DESCRIÇÃO EDGE PLUS
QUANTIDADE DE PESOS
22 PESOS
22 PESOS
22 PESOS
22 PESOS
22 PESOS
22 PESOS
29 PESOS
24 PESOS
22 PESOS
22 PESOS
TABELA DE PESOS
22 Pesos/Máximo

15
Carenagem
Haste do
peso extra
Torre
Barra de regulagemRoldana
Hastes
Espaçador de borracha
Porta treco
Pino seletor
Peso extraTop plate
Estofado do assento
Pesos
Chassi
Cabo de aço 1
(maior) Cabo de aço 2
(menor)
Encosto
Estofado do encosto
Estofado do apoio do pé

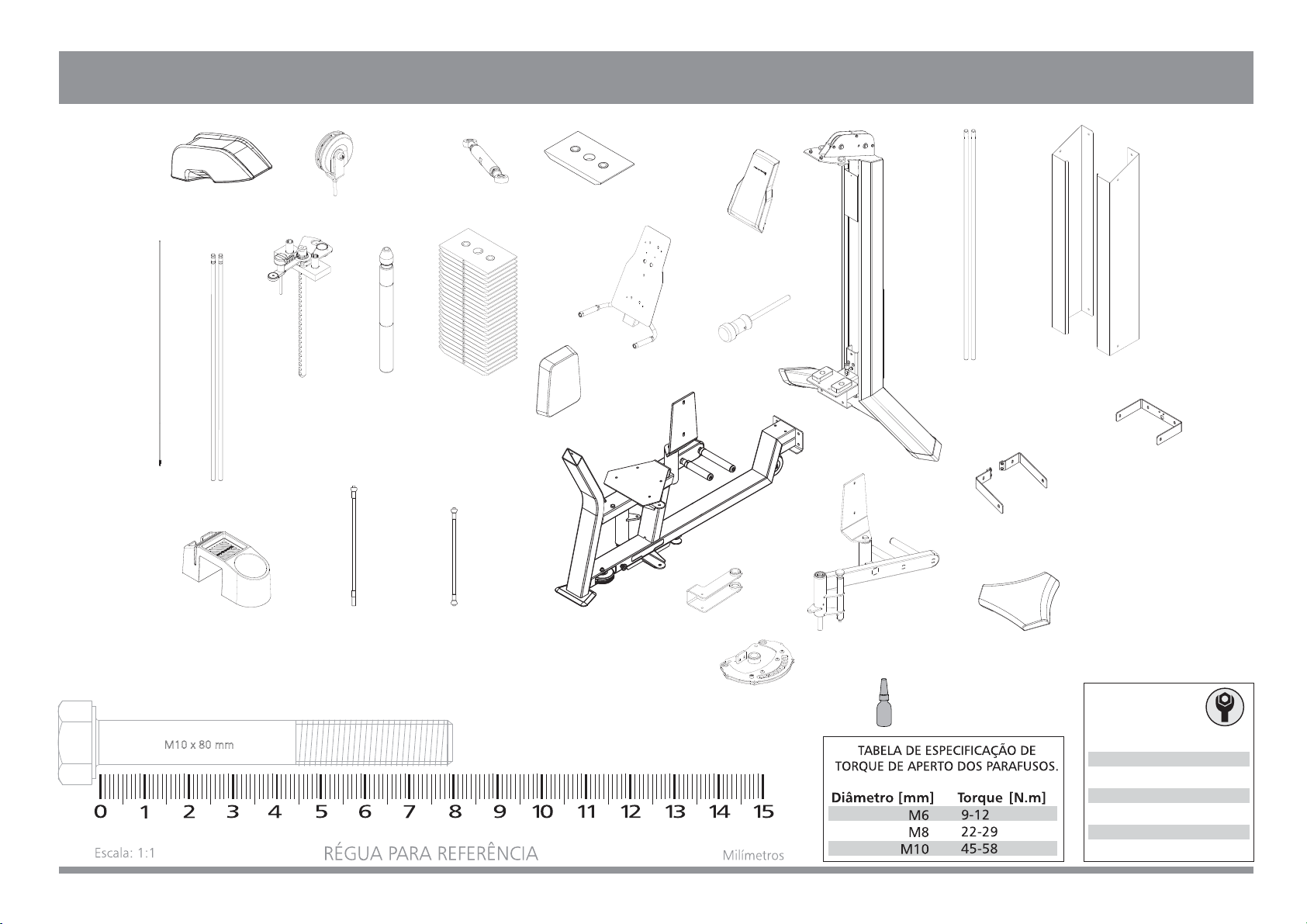

COMPONENTES DE MONTAGEM
Hastes Carenagem lateral
Suporte inferior
Suporte superior
M10 x 80 mm Chave 13 mm
Chave 10 mm
Chave 17 mm
QUADRO DE
FERRAMENTAS
Chave Philips
Chave Allen 5 mm
Chave Allen 6 mm
Chave Allen 8 mm
Trava Rosca
Torque Médio
Apoio da perna
Came
Suporte

MONTAGEM
16

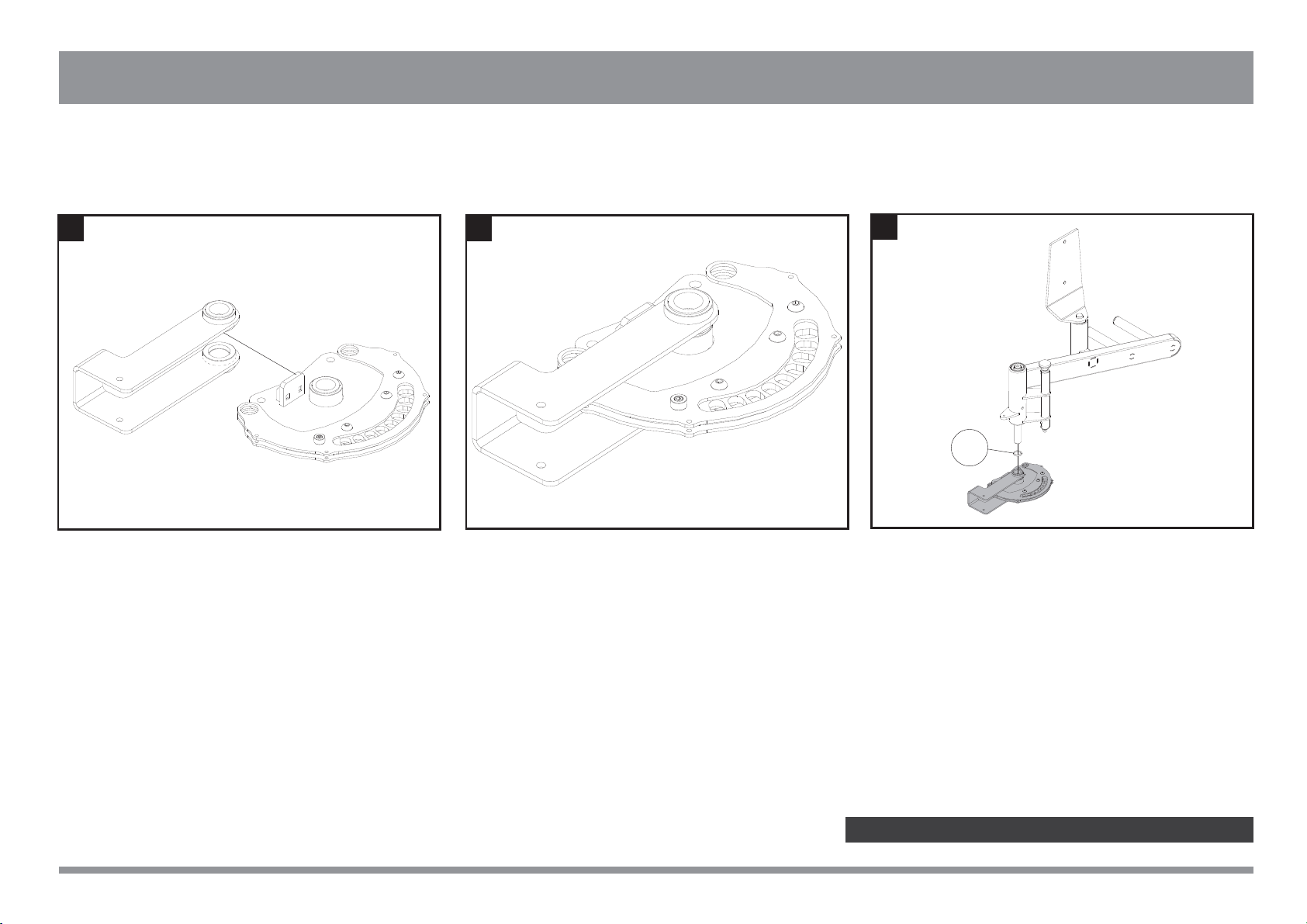

PASSO 1: MONTAGEM DO CAME
PEÇA DESCRIÇÃOID. QUANT.
123
21
Espaçador -
21 1

MONTAGEM
14
01 06
06 04
Coloque as porcas e parafusos
sem aperta-los
Não utilize cabos nestas condições
Cabo com gaiola de passarinho
Cabo achatado
Cabo entortado
Chave 13 mm
Chave 17 mm
Chave 10 mm
Ferramentas
17
PASSO 2: MONTAGEM DO CHASSI TÀ ORRE
PEÇA DESCRIÇÃOID. QUANT.
Arruela Lisa M10
06 10
Parafuso Cabeça Sextavada M10x3501 4
Porca Sextavada Inserto Nylon M1004 4
Parafuso Cab. Sext. Flangeado M08x2014 2
01 06 06 04
01 06 06 04
Encaixe o chassi à torre
utilizando os parafusos,
mas sem apertá-los
Parafuso Cab. Sextavada M10x25
15 2
1 - Fixe o apoio de perna
no chassi com parafuso (15).
Espaçador -
21 2
Allen 6 mm
Ferramentas
Plug -
23 1
Trava rosca
torque médio
Use uma chave
para travar o eixo
e dar o aperto nos
parafusos.
21
15
15
21
06
23
06

1
MONTAGEM
18
PASSO 3: PASSAGEM DO CABO DE AÇO
Sempre passar o cabo de aço
por dentro dos pinos para que
o cabo não se solte.
O cabo
de aço
ficará
solto
Chave 13 mm
Chave 10 mm
Ferramentas
Allen 6 mm
Ferramentas
2 - Faça a passagem do cabo de aço
conforme figura abaixo.
*INFORMAÇÕES ADICIONAIS CONFIRA
NA PÁGINA 17
3 - Com o cabo passado e alinhado
monte as roldanas traseira e frontal
e posicione o parafuso (03)
conforme as figuras a cima.
Monte os pinos trava nas roldanas
traseiras conforme figura (2-1) e os
da dianteira conforme figura (2-2)
CABO DE AÇO 1
Figura (3-2)
30
02
29
22
03
07
PEÇA DESCRIÇÃOID. QUANT.
Capa da roldana -
30 2
Eixo da Polia -02 1
Bucha do eixo -03 1
Parafuso Cab. Aba. Sext. Int M6X16
07 1
Cabo de aço 1 (Maior) -
-
Pino trava -
22 10
Roldana -
29 2
Bucha da roldana -
31 2
Porca sextavada inserto nylon M8
19 1
Parafuso Cab. Cil. Sext. Int. M8X55
35 1
Arruela lisa M8
36 2
35
31
36
Capa da roldana chanfrada -
37 2
37
29
22
31
19
36
Figura (3-1)
22
22
22

19
MONTAGEM
PASSO 3: FIXAÇÃO DO CABO DE AÇO NO CAME (INFORMAÇÃO ADICIONAL)
PEÇA DESCRIÇÃOID. QUANT.
123
5
4
39
39
30
30
22
29
40
36
36
19
38
26
Trava do cabo de aço -
38 1
Anel elástico -
26 1
Pino trava -
22 3
Capa da roldana -
30 2
Roldana -
29 1
Bucha -
39 2
Parafuso Cab. Cil. Sext. Int. M8X7040 1
Porca Sextavada Inserto Nylon M8
19 1
Arruela lisa M8
36 2

MONTAGEM
20
PASSO 4 - MONTAGEM DO SUPORTE DA CARENAGEM
INSTRUÇÕES:
1 - Os suportes da carenagem devem ser
postos antes da fixação dos pesos.
2 - Fixe o suporte inferior usando os parafusos
(25).
3 - Em seguida fixe um suporte superior de
cada vez usando os parafuso (25).
(Figura 3-1 e 3-2)
25
25
25
Allen 5 mm
Ferramentas
PEÇA DESCRIÇÃOID. QUANT.
Parafuso Cab. Aba. Sext. Int. M8X20
25 6
Figura 4-1
Figura 4-1
