MANUAL DE MONTAGEM
LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO.
GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA.
SHOULDER

INTRODUÇÃO
Com o objetivo de oferecer produtos, serviços e soluções inovadoras que atendam à necessidade de lazer, bem-estar e conforto, despertando as pessoas
para uma vida mais prazerosa e saudável, a Brudden Equipamentos Ltda. criou a marca MOVEMENT.
Fundada para desenvolver e produzir equipamentos de ginástica, a Movement logo se destacou no mercado brasileiro pela tradição em praticidade e
durabilidade, que faz da Brudden ícone em qualidade nos mercados em que atua.
Com alto investimento em pesquisa e desenvolvimento junto à instituições de renome, como a Escola de Educação Física e Esportes da Universidade de
São Paulo - EEFE/USP, a Movement promove a melhoria da qualidade de vida aos mais diferentes perfis e hábitos, com a presença marcante em
Residência, Condomínios, Academias, Clubes, Hotéis, Clínicas, Empresas e Organizações.
A qualidade em equipamentos se estende aos serviços prestados por sua ampla rede de atendimento e Pontos Autorizados, espalhados por todo
território nacional.
Trazendo a Movement sempre próxima a você e sua família em prol de uma vida mais saudável, rentável aos investidores e prazerosa e saudável a quem
treina em um dos nossos equipamentos.
Acesse nosso site, registre seu produto e saiba mais sobre o que nossa empresa oferece para melhorar a qualidade da sua vida.
SEJA BEM VINDO À MOVEMENT!
Parabéns, agora você faz parte do universo MOVEMENT!
Para confirmar a Garantia MOVEMENT, registre seu equipamento no site www.movement.com.br/garantia.
O cadastro é gratuito, prático e rápido. Ele permitirá uma maior cobertura do seu investimento, facilitando nossa comunicação e agilizando eventuais
pedidos de serviços ou assistência técnica.
De acordo com o manual de instruções, a ausência do cadastro prejudicará seu direito de garantia. Para mais informações, consulte a página de
GARANTIA deste manual.
2

INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
ANTES DE INICIAR QUALQUER PROGRAMA DE ATIVIDADE FÍSICA PARA REALIZAÇÃO DE EXAMES, QUE DETERMINARÃO SE HÁ ALGUMA CONTRACONSULTE UM MÉDICO
INDICAÇÃO PARA A PRÁTICA DE EXERCÍCIOS FÍSICOS, SÓ ASSIM VOCÊ SE EXERCITARÁ COM MAIOR SEGURANÇA.
Ao utilizar os equipamentos da linha EDGE, é necessário tomar algumas precauções básicas para garantir sua segurança e a de terceiros.
LEIA todas as instruções antes de utilizar o equipamento.
NUNCA deixe crianças brincarem no equipamento.
Não deixe, próximas aos equipamento, crianças ou pessoas não familiarizadas com seu funcionamento durante a realização de exercícios.
MANTENHA SEMPRE as mãos longe das roldanas e partes móveis.
FAÇA a entrada ou saída do equipamento com cuidado, evitando possíveis acidentes.
Se sentir náuseas, falta de ar, dor de cabeça tremor ou dores no peito, PARE imediatamente o uso do equipamento e procure ajuda médica.
NÃO utilize este equipamento sob efeito de analgésicos, sedativos, estimulantes ou qualquer substância que altere suas faculdades sensoras, motoras e de julgamento
tempo- espacial.
NÃO faça exercícios descalço, com calçados de salto ou solado escorregadio.
Utilize um calçado adequado para esportes.
MANTENHA o piso no entorno dos aparelhos sempre seco e limpo, evitando possíveis escorregões e tombos.
NÃO exagere na execução dos exercícios.
O excesso não trará vantagens e poderá causar lesões.
NUNCA proceda ou implante modificações/adaptações nos dispositivos e partes do aparelho.
O descumprimento destas determinações poderá resultar em lesões ao usuário e a perda da garantia das peças.
MANTENHA qualquer peça de vestuário solta ou longa, bem como cadarços de calçados e cordames de qualquer tipo, em uso ou não, afastados das partes móveis do
equipamento.
USE o equipamento somente como é recomendado pelo manual do fabricante.
3

INSTRUÇÕES
SELEÇÃO DE CARGA
Ajuste a carga de trabalho (Peso) de
acordo com o desejado*.
*O ajuste de carga varia de acordo
com o equipamento
SELEÇÃO DE CARGA FRACIONADA
Ajuste a carga fracionada para trabalho com peso
fracionado (2,5kg, 5kg, ou 7,5kg) ou (5kg, 10kg
ou 15kg) de acordo com o desejado*
O ajuste de carga fracionada varia de acordo com
o equipamento.
4

ALERTAS
Os adesivos em forma de Triângulo, na cor amarela,
indica relativo risco ao usuário, caso as instruções
não sejam seguidas.
CUIDADO!
NÃO COLOCAR AS MÃOS ENTRE OS PESOS.
RISCO DE ESMAGAMENTO.
NÃO COLOCAR AS MÃOS NAS ROLDANAS.
RISCO DE ESMAGAMENTO.
EQUIPAMENTO NÃO DESENVOLVIDO PARA
CRIANÇAS. MANTENHA CRIANÇAS LONGE
DO EQUIPAMENTO.
RISCO DE ACIDENTES.
Na carenagem frontal do equipamento*, você encontra
informações relativas ao modelo como:
Nome do equipamento, Posições de Uso Inicial e Final,
além dos relativos Grupos Musculares abrangidos no exercício.
* Não existente em todos os modelos.
INFORMAÇÕES DO
EQUIPAMENTO
CUIDADO!
CUIDADO!
INSTRUÇÕES
NOME DO EQUIPAMENTO
POSIÇÃO INICIAL
POSIÇÃO FINAL
MÚSCULOS TRABALHADOS
CUIDADO!
NÃO COLOCAR .OS MEMBROS NO EQUIPAMENTO
RISCO DE ESMAGAMENTO.
5

INSTRUÇÕES
6
Posicionamento dos adesivos na máquina
50 mm
10 mm

INSTRUÇÕES
Posicionamento dos adesivos na máquina
7

INSTRUÇÕES
* A localização dos adesivos podem variar de acordo
com o modelo de equipamento.

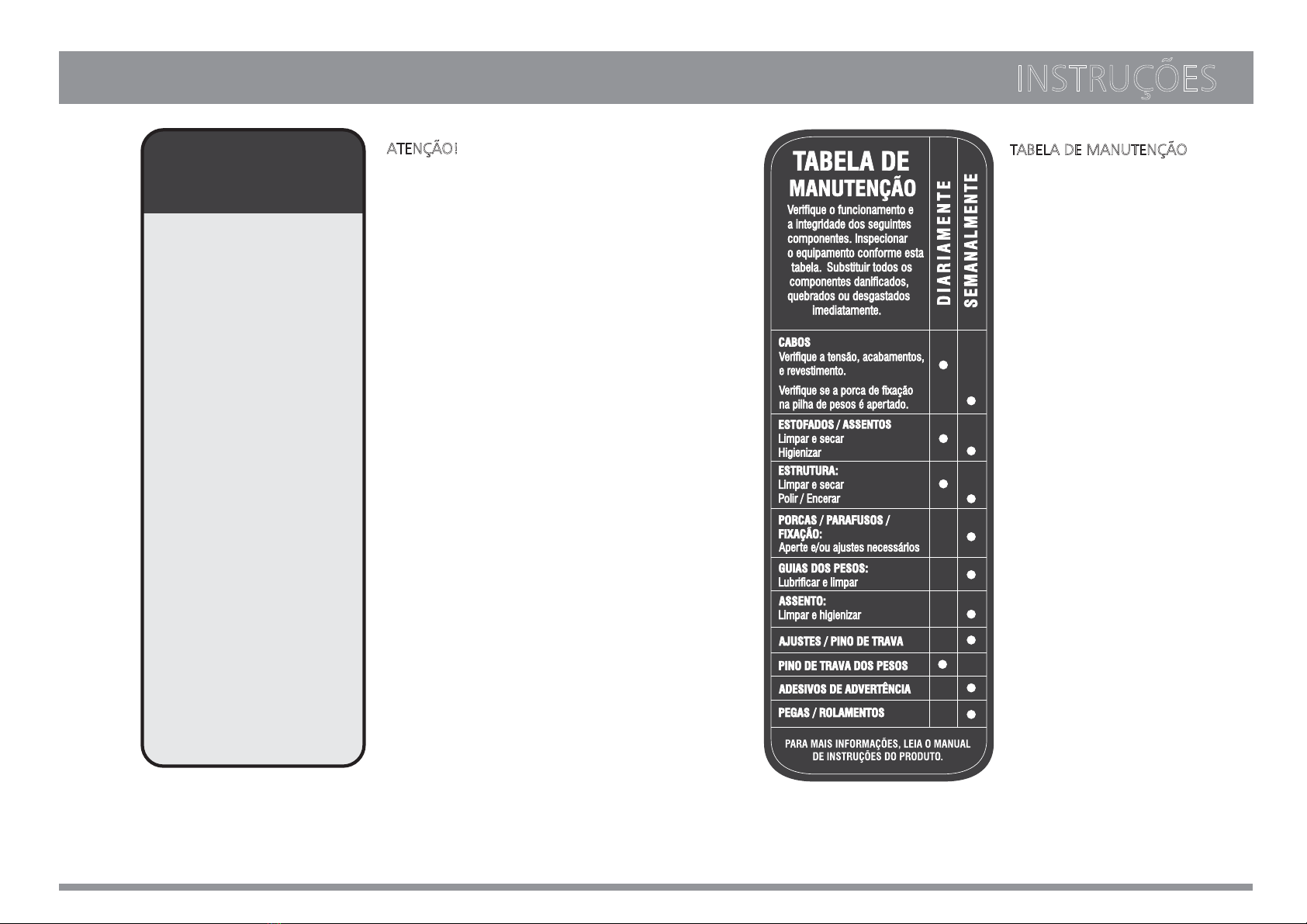

ATENÇÃO! TABELA DE MANUTENÇÃO
ATENÇÃO
SEGURANÇA E MANUTENÇÃO DOS
CABOS DE AÇO
IMPORTANTE
Os cabos são itens de desgaste. É
de sua responsabilidade evitar a
ruptura inesperada dos cabos.
A inspeção dos cabos deve ser
realizada diariamente
Inspecione todos os cabos, o
revestimento de nylon em todos os
cabos, e na área perto da fixação
em cada extremidade do cabo.
SUBSTITUA QUAISQUER CABOS
DANIFICADOS OU GASTOS
IMEDIATAMENTE
Não deixe que o equipamento seja
usada até que os cabos
danificados ou desgastados sejam
substituídos. Utilizar ou permitir
que uma máquina seja usada com
cabo suspeito pode resultar em
ferimentos graves.
Ver manual para mais informações.
Na torre de cada
equipamento da linha
EDGE você encontra
informações relativas à
SEGURANÇA E
MANUTENÇÃO DOS
CABOS DE AÇO.
Verifique DIARIAMENTE
os itens citados para
segurança do usuário.
Na torre de cada
equipamento da linha
EDGE, você encontra
uma TABELA DE
MANUTENÇÃO
A tabela sugere a
verificação de diversos
itens do equipamento,
assim como a
Periodicidade de
verificação.
*A localização dos adesivos podem variar
de acordo com o modelo de equipamento.
8

INFORMAÇÕES GERAIS DE MANUTENÇÃO
INFORMAÇÕES GERAIS DE MANUTENÇÃO
ESTOFADOS:
- Para garantir uma vida prolongada aos estofados e a higiene adequada, limpe-o apenas com pano úmido: (água e sabão ou detergente neutro) após cada treino.
- Evitar utilizar produtos abrasivos ou produtos de limpeza não destinados ao uso em vinil.
- Substitua os estofados danificados imediatamente.
- Mantenha objetos pontiagudos ou cortantes longe dos estofados.
ADESIVOS:
- Inspecionar e familiarizar-se com todos os avisos de segurança ou outras informações para usuário descritos em cada adesivo.
PORCAS E PARAFUSOS:
- Verifique periodicamente todas as porcas e parafusos.
Se necessário, reaperte-os, assegurando que todo os componentes estejam devidamente encaixados.
ATENDENDO REQUISITOS DE SEGURANÇA
- Os parafusos e porcas seguem normas e tolerâncias.
SUPERFÍCIES ANTI-DERRAPANTES:
- Estas superfícies são projetadas para fornecer bases seguras e devem ser substituídas se apresentarem desgastes ou se tornarem escorregadias.
LUBRIFICAÇÃO:
1 - Para limpar os eixos use pano seco e limpo, removendo toda a sujeira e o pó.
2 - Posteriormente passe um pano seco e limpo com vaselina sólida, deixando uma camada fina.
3 - Em seguida simular 4 vezes os movimentos do exercício da máquina sem peso.
4 - Por fim, remova o excesso de vaselina com outro pano seco e limpo.
Não tente consertar seu equipamento sozinho. Siga apenas as tarefas de manutenção descritas neste manual.
Caso sejam necessárias mais informações, entre em contato com a assistência técnica Brudden/Movement ou consulte em nosso site uma assistência técnica autorizada
mais próxima.
9

INFORMAÇÕES GERAIS DE MANUTENÇÃO
1 - Verificar estado e ajustar,
se necessário: conexões,
presilhas, pinos de regulagem,
roldanas e pinos de carga
2 - Verificar estado das barras
e alavancas articuladas
3 - Verificar e apertar,
se necessário,
porcas e parafusos
4 - Inspecionar superfícies
antiderrapantes
5 - Limpeza dos estofados
6 - Limpeza ou lubrificação
das guias dos pesos
7 - Limpeza da estrutura
(partes de metal não lubrificadas)
DIARIAMENTE
SEMANALMENTE
SEMANALMENTE
SEMANALMENTE
DIARIAMENTE
MENSAL OU QUANDO
NECESSÁRIO
A CADA 6 MESES
OU SE NECESS RIOÁ
MENSAL OU QUANDO
NECESSÁRIO
A CADA 6 MESES
OU SE NECESS RIOÁ
SEMANALMENTE
A CADA 3 MESES
A CADA 3 MESES
A CADA 3 MESES
SEMANALMENTE
EQUIPAMENTOS E
COMPONENTES
PERIDIOCIDADE
USO INTENSO USO MODERADO
Grandes Academias/Clubes/
Centros de Treinamento
Pequenas Academias/Residências/
Clínicas de Reabilitação
ROTINAS DE MANUTENÇÃO
A Movement projetou todos os aparelhos com componentes e
sistemas que proporcionem baixa manutenção.
As instruções a seguir possuem orientação de manutenção com
caráter mais preventivo do que corretivo. A tabela abaixo servirá
de controle e anotação das manutenções efetuadas.
Como recomendação geral para conservação, o equipamento
não deverá ser exposto a incidência direta ou indireta de luz solar,
as intempéries (ação de chuva, vento, areia/poeira), a elementos
ou produtos abrasivos e/ou corrosivos e elementos químicos em
geral.
10

SHOULDER
- CARGA MÁXIMA para uso: EDGE: 117,5 kg
- Peso do EQUIPAMENTO: EDGE: 292 kg
10 m0c
1m 10 m0c
1m
50cm 1/2m
50cm 1/2m
Laterais: 1/2m (50cm)
Pontos de movimento: 1m (100cm)
Recomendamos que em torno do aparelho
sejam respeitadas as seguintes medidas:
ÁREA MÍNIMA PARA MONTAGEM
1706 mm
1561 mm
1631 mm
INFORMAÇÕES DO EQUIPAMENTO
11
CONTADOR
A linha EDGE possui uma versão que vem acompanhada com um contador de
ciclos, tempo do exercício e tempo de descanso. Esse contador tem como objetivo
ajudar o usuário a saber como está o seu ritmo de exercício. O contador acompanha
somente modelos NEW EDGE PLUS. Para entrar no modo de manutenção do
contador deve-se aproximar um imã ao contador e ele entrara em modo de
manutenção. O contador irá exibir a versão, % da bateria de 0 a 100 e o total de
repetições, as informações serão mostradas automaticamente. Para entrar no
modo de manutenção do contador não pode estar em stand by e deve estar com as
pilhas carregadas. Para retirar o contador do stand by deve-se realizar uma
repetição. Caso tenha terminado de verificar as informação o contador voltara ao
modo normal automaticamente.

12
INFORMAÇÕES DO EQUIPAMENTO
PESOS
22 Pesos/Máximo
A quantidade de pesos podem variar de acordo com o equipamento e a tabela abaixo.
ABDUTOR1 22 PESOS
ID EDGE PLUS
QUANTIDADE DE PESOSTABELA DE PESOS
ADUTOR2 22 PESOS
BICEPS
322 PESOS
LEG CALF
322 PESOS
PEITORAL4 22 PESOS
PUXADA ALTA5 22 PESOS
PUXADA BAIXA6 22 PESOS
SHOULDER
722 PESOS
SUPINO8 22 PESOS
TRICEPS-PRESS9 22 PESOS
EXTENSORA10 24 PESOS
FLEXORA11 24 PESOS
FLEXORA DEITADA12 24 PESOS

LISTA DE COMPONENTES
NOME
Chassi
A B C D
NOME
Barra de ligação NOME Torre NOME Suporte do cabo NOME
Cabo de aço
EFNOME
Porta treco
NOME
Multiplicador
de carga
M
RNOME
Estofado do
assento
NOME
Assento
Q1
NOME
Braço direito
S1 NOME
Carenagem dos
braços
TU
NOME Contra pesos
NOME NOME
Carenagem
superior
Y
GNOME
Suporte inferior
da carenagem
NOME
Top Plate
JKNOME
Peso Fracionado L
INOME
Haste guia do
peso fracionado
HNOME
Suporte superior
da carenagem
NOME
Pesos ONOME
Pino seletor
NOME
Cabo de aço
NPNOME
Hastes
VNOME
Cabo de aço W1 NOME
Estofado do
encosto
XNOME
Carenagem lateral
13
NOME
Braço esquerdo
S2 NOME Estofado do
encosto de
cabeça
W2
NOME
Chapa do eixo
com regulagem
Q2
Chapa do eixo
Q3
QUADRO DE
FERRAMENTAS
Allen 5 mm
Allen 6 mm
Chave Fixa 10 mm
Chave Fixa 17 mm
Chave Philips
Trava Rosca Torque médio
M10 X 80
Chave Fixa 13 mm
TABELA DE ESPECIFICAÇÃO DE
TORQUE DE APERTO DOS PARAFUSOS
Chave Fixa 22 mm
Allen 8 mm
Chave Fixa 24 mm
Allen 2,5 mm
NOME
NOME
NOME

MONTAGEM

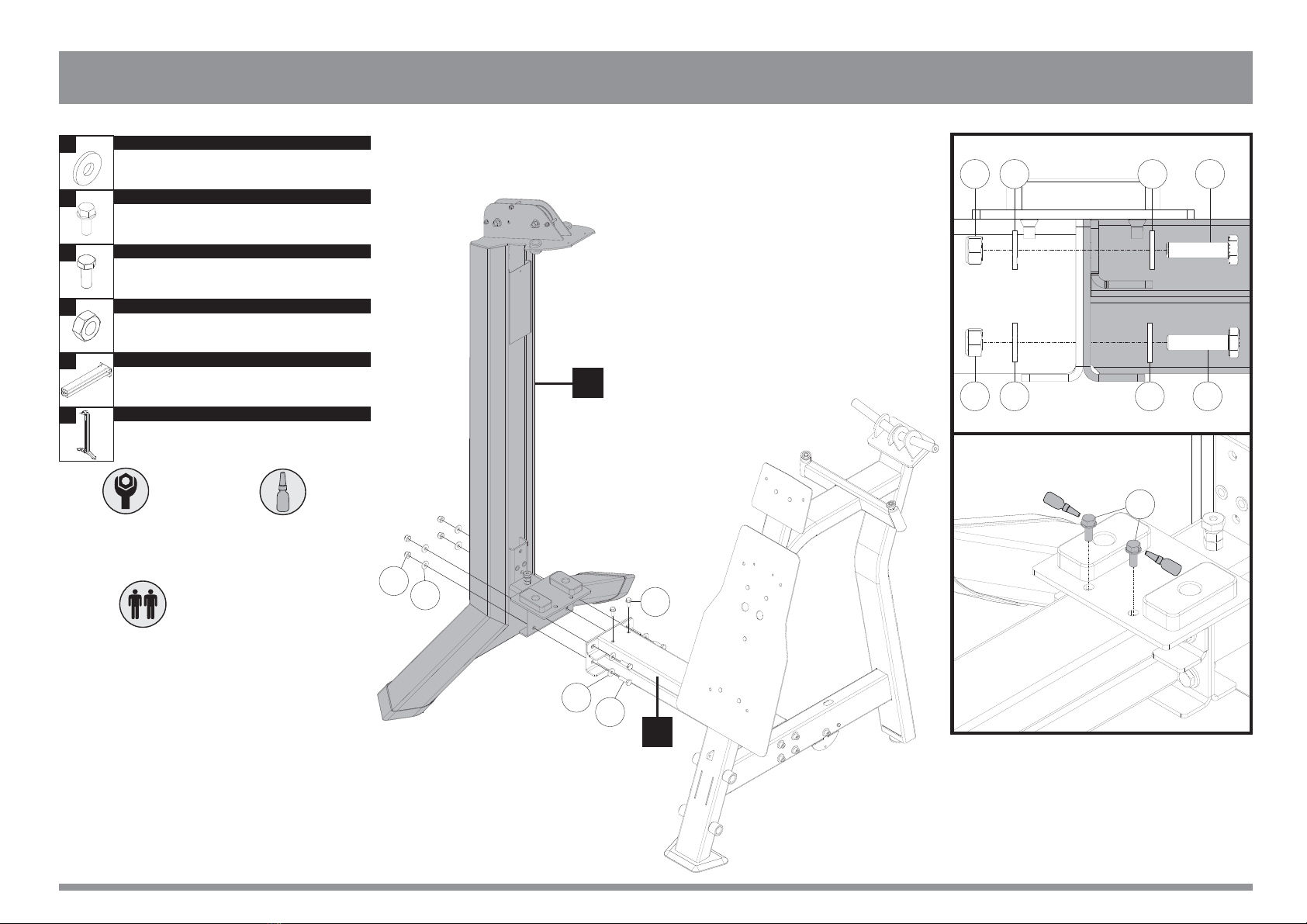

PASSO 1 MONTAGEM DA BARRA DE LIGAÇÃO
Parafuso Cab. Cil. Sext. Int
M10X80
Qtd
4x
Arruela lisa
M10
Qtd
4x
1NOME
NOME
2
Chassi
NOME
A
Barra de ligação
NOME
B
Allen 8 mm
Ferramentas
Para esta montagem
sugerimos que seja
feita com duas pessoas
1
2
B
A
14
Adesivo Trava Rosca
Torque médio

PASSO 2 MONTAGEM DA TORRE
3Parafuso Cab. Sext. Flangeada
M8X20
NOME Qtd
2x
Parafuso cabeça sextavada
M10X35
NOME Qtd
4x
Porca Sextavada Inserto
M10
NOME Qtd
4x
Arruela lisa
M10
NOME Qtd
8x
4
5
2
Barra de ligação
NOME Qtd
B
Torre
NOME Qtd
C
Chave Fixa 17 mm
Chave Fixa 13 mm
Ferramentas
Adesivo Trava Rosca
Torque médio
Para esta montagem
sugerimos que seja
feita com duas pessoas
4
22 5
4
22 5
3
4
2
2
53
B
BC
15
MONTAGEM

PASSO 3 PASSAGEM DO CABO DE AÇO
Cabo de aço
NOME
E
Arruela lisa
M6
NOME Qtd
2x
6
Parafuso cabeça sextavada
M6X60
NOME Qtd
2x
7
Porca sextavada inserto
M6
NOME Qtd
2x
8
Suporte do cabo
NOME
D
6
7
8
Figura 3-1 Figura 3-2 Figura 3-3
Figura 3-4 Figura 3-5
E
E
D
D
E
16
A
Chave Fixa 10 mm
Ferramentas
MONTAGEM

PASSO 3 PASSAGEM DO CABO DE AÇO (CONTINUAÇÃO)
Cabo de aço
NOME
E
Pino trava do cabo de aço
Qtd
3x
NOME
9
Capa da roldana
Qtd
2x
NOME
10
Roldana
Qtd
1x
NOME
11
Bucha da roldana
Qtd
1x
NOME
12
Parafuso Cab. Chat. Sext. Int
M8X30
Qtd
1x
NOME
13
Figura 3-6
Figura 3-7
Figura 3-8
Allen 5 mm
Ferramentas
10
11
9
13
12
10
E
E
E
B
17
Adesivo Trava Rosca
Torque médio
MONTAGEM

PASSO 3 PASSAGEM DO CABO DE AÇO (FIM) Figura 3-9
Figura 3-10
Chave Fixa 10 mm
Chave Fixa 13 mm
Ferramentas
Adesivo Trava Rosca
Torque médio
Eixo da polia
NOME Qtd
4x
14
Bucha
NOME Qtd
1x
15
Parafuso Cab. Aba. Sext. Int.
M6X16
NOME Qtd
2x
42
18
Pino trava do cabo de aço
Qtd
3x
NOME
9
Capa da roldana
Qtd
2x
NOME
10
Roldana
Qtd
1x
NOME
11
E
LD
10
14
11
9
15
42
E
LD
Cabo de aço
NOME
E
MONTAGEM

PASSO 4 - MONTAGEM DO SUPORTE DA CARENAGEM
Parafuso Cab. Aba. Sext. Int.
M8X20
NOME Qtd
6x
41
Suporte inferior da carenagem
NOME
Suporte superior da carenagem
NOME
41
41
41
GH
G
H
Allen 5 mm
Ferramentas
H
Figura 4-1
Figura 4-2
19
MONTAGEM

PASSO 5 - MONTAGEM DA TORRE
Porca Sextavada inserto
M6
NOME Qtd
1x
8Figura 5-1
A parte chanfrada da haste deve
ser virada para baixo
A parte roscada da haste deve
estar posicionada para cima.
Figura 5-2
8
8
Figura 5-3
I
I
Haste guia do peso fracionado
NOME Qtd
I
Chave Fixa 10 mm
Ferramentas
8
C
C
20
MONTAGEM
