Nadoli DS623648C-CL User manual

36" x 48" Rectangular Sliding Shower Door
DS623648C-CL
Dimension of shower door:
Profile adjustment: +25mm/1" Rev.April 12,2018
1900mm(75")
875~900mm
(34-7/16"~35-7/16
"
)
1164~1189mm
(45-7/8"~46-7/8")
(875~900) x (1164~1189) x 1900mm(H) / (34-7/16"~35-7/16" )x (45-7/8"~46-7/8") x 75"(H)

Assembly Drawing / Dessin D'assemblage
Item no.in exploded
drawing picture
(Numéro d'items dans
la vue exposée)
1A
2
3
4A
Description
(Description)
Wall Posts / Montant du mur
Screws M4x35 / Vis M4x35
Wall Plugs / Cheville
Wall Mount Bracket / Support Mural
(Quantité)
1
12
8
1
Item no.in exploded
drawing picture
(Numéro d'items dans
la vue exposée)
14
15
Description
(Description) (Quantité)
2
2
1
16 1
5
6
7
Screw cover caps / Bouchon de vis
1
1
1
Water Deflector / Déflecteur d'eau
17
18
19
Threshold Anchor / L’ancrage Du Seuil
Flat Screws M4x35
Sliding blocks(L/R) / Bloc coulissant(L/R)
/ Vis à tête plate M4x35
Door Panel / Panneau de la porte
Handle Set / Joint de poignée
1
1
1
8
9
10
11
12
20
21
22
23
6
2
Drip Rail / Joint d'étanchéité
Roller Sets / Jeu de roulettes
Running Rail / Barre De Roulement
1
1
2
Glass fixing pieces
/ Pièces pour fixer la vitre
Fixed panel / Panneau fixe
Towel bar / Barre à serviettes
Bottom Door Gasket
/ Joint Inféreur Pour La Porte 2
1
2
8
1
13
Return Panel / Panneau De Retour
Side door Gasket
/ Joint Latéral De La Porte
End Blocks(L/R) /Bloc d'estrémité (G/D)
Glass fixing pieces caps
/ Pièces pour fix couvercle
Water Deflector / Déflecteur d'eau
24 8
Allen wrench / Clé allen
25 2
Screws M4x10 / Vis M4x10
>@
>$@
>@ >@
>@
>@
>@
>@
>@
>@
>$@
>@
>@
>@ >@ >@ >@ >@
>@
>@
>@
>@
>@
>@
>@ >@
>@

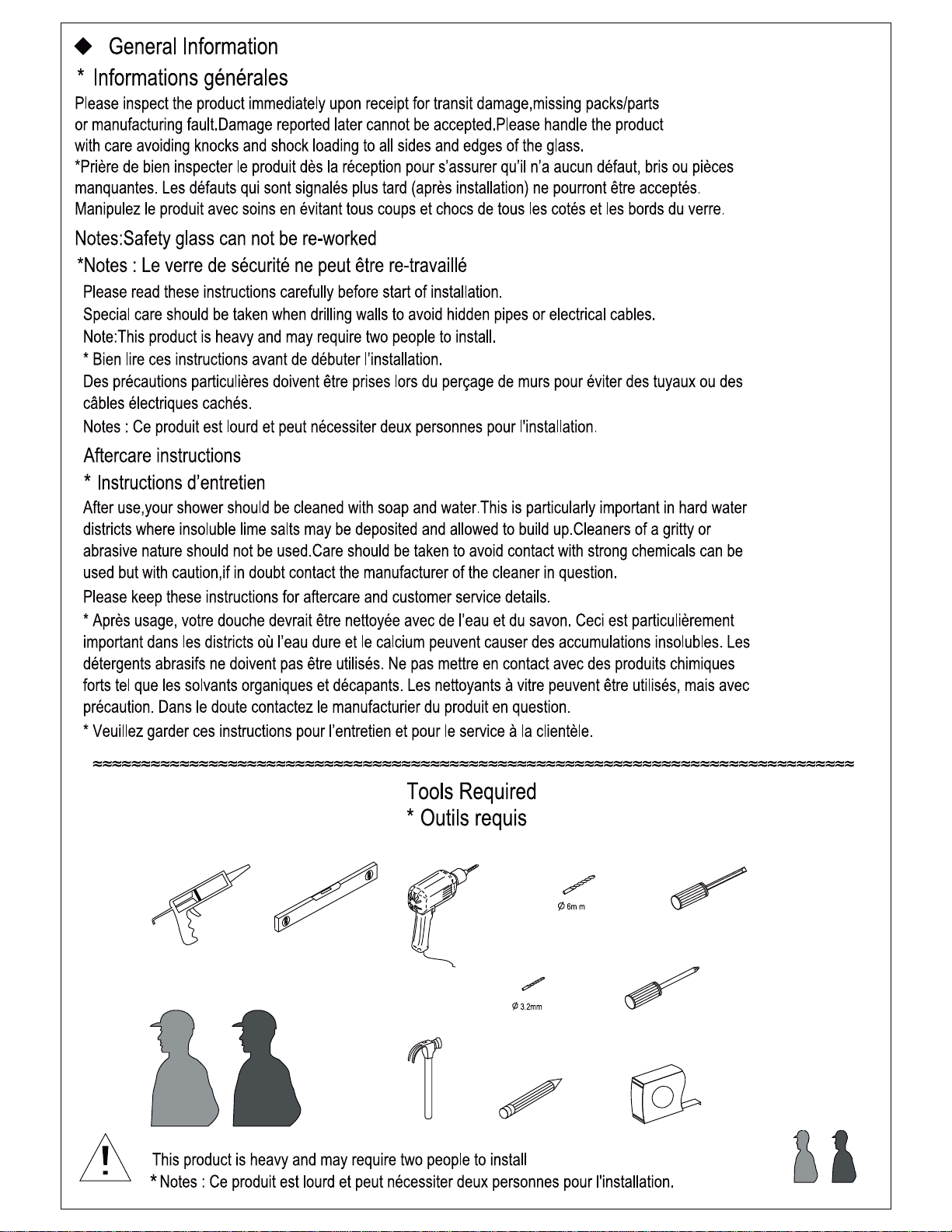

Installation Steps / Étapes d'installation:
Step 1 / Étape 1
Step 2 / Étape 2
1
2
MARK THE PLACEMENT OF WALL JAMB
/ MARQUER
L’EMPLACEMENT DU JAMBAGE
CENTER THE WALLJAMBS AND LEVEL
/CENTRE LE JAMBAGE ET NIVELER
DO NOT INSTALL THE BOTTOM GUIDE
IN THIS STEP
NE PAS INSTALLER LE GUIDE
INFÉRIEUR
6
SIDE VIEW / VUE LATÉRALE
TOP VIEW
VUE DU HAUT

Step 3 / Étape 3
Step 4 / Étape 4
3
MARK THE LOCATION OF THE WALLJAMB HOLES ON THE WALL
MARQUER L’EMPLACEMENT DES TROUS DU JAMBAGE SUR LE MUR
DRILL, SILICONE AND INSTALLWALLPLUGS ON THE WALL
PERCER, CALFEUTRER ET INSTALLER LES CHEVILLES SUR LEMUR
15
2
22
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
22
Make sure your measurements are correct and
that they match the tub and door before you drill the holes
Assurez-vous que vos mesures correspondent à celles
de la tub et de la porte avant de percer les trous

Step 5 / Étape 5
Step 6 / Étape 6
1
4
MARK THE LOCATION OF THE WALL JAMB HOLES ON THE WALL
MARQUER L’EMPLACEMENT DES TROUS DU JAMBAGE SUR LE MUR
5INSTALL THE WALL JAMB /INSTALLER LE JAMBAGE
PLACER LE PANNEAU FIXE DANS LE
SECURE THE WALL JAMB AND
FIXED PANEL WITH PLIERS
SÉCURISER LE JAMBAGE ET
ET PANNEAU FIXE AVEV PINCE
COVER THE PLIERS’ TEETH BEFOREHAND TO
AVOID SCRATCHING THE ALUMINUM PARTS
RECOUVRIR LES DENTS DE LA PINCE AFIN DE NE PAS
GRAFIGNER LES PIÈCES EN ALUMINIUM
INSTALL FIXED PANEL & Sliding block(L/R)
/ INSTALLER PANNEAU FIXE & Bloc coulissant(L/R)
[20]
[21]
[17]
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
A
B
3
22

Step 7 / Étape 7
5
B
/
2
SIDE VIEW
VUE LATÉRAL
PLACE THE PANEL ON CARBOARD BOX TO INSTALL THE
BOTTOM GASKET
PLACER LE PANNEAU SUR LA BOÎTE DE CARTON POUR
INSTALLER LE
JOINT INFÉRIEUR POUR LA PORTE
19
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
FRONT VIEW
VUE AVANT
712
B1 B2
B3
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INSTALL THE BOTTOM DOOR GASKET & DOOR HANDLE & WHEELS
/ INSTALLER LE JOINT INFÉRIEUR POUR LAPORTE & POIGNÉE DE PORTE/ROULETTES
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

Step 8 / Étape 8
6
a.
Attach rail using glass fixing pieces
(part 13) onto fixed panel.
*Fixez le rail en utilisant les pièces pour
fixer la vitre (pièce 13) dans le panneau fixe

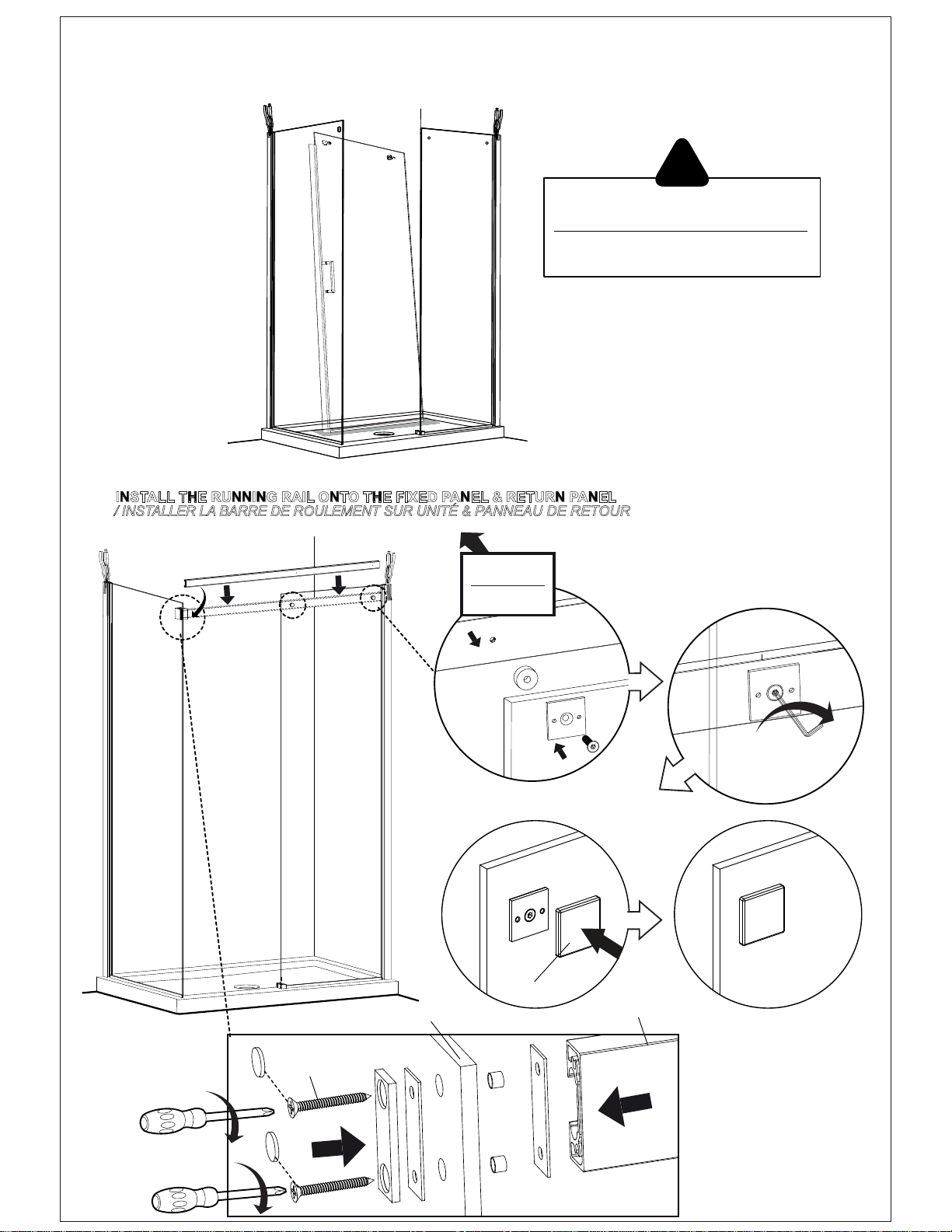

INSTALL THE RUNNING RAIL ONTO THE FIXED PANEL & RETURN PANEL
/ INSTALLER LABARRE DE ROULEMENT SUR UNITÉ & PANNEAU DE RETOUR
Step 9 / Étape 9
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
[14]
b.
[8]
[1A] [11]
PLACE THE DOOR ON A TOWEL TO PREVENT
SCRATCHING THE SHOWER BASE
PLACER LA PORTE SUR UNE SERVIETTE POUR
ÉVITER DE RAYER LA BASE DE DOUCHE
PLACE DOOR INSIDE THE SHOWER
PLACER LA PORTE À L’INTÉRIEUR DE LA DOUCHE

Step 10 / Étape 10
Step 11 / Étape 11
1
7

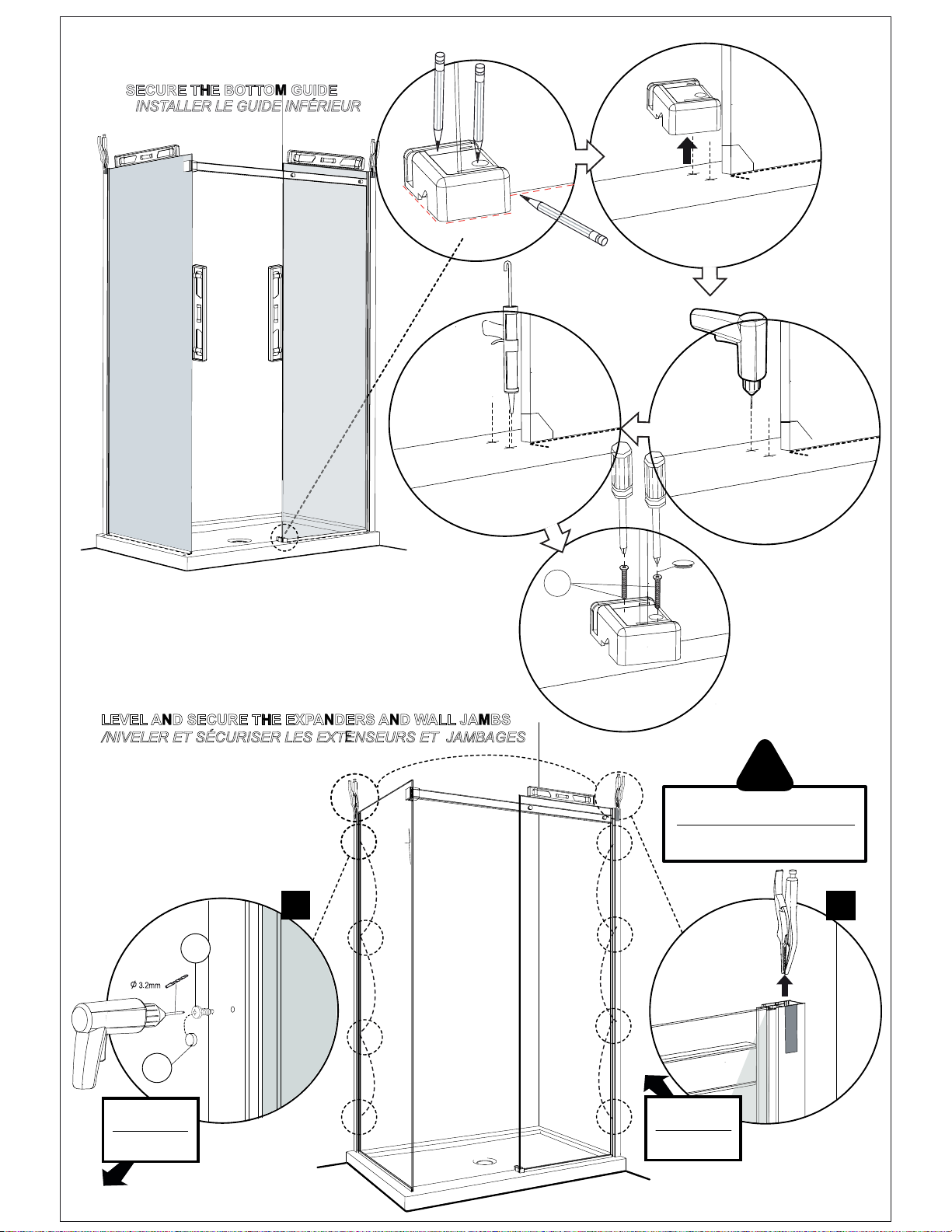

SECURE THE BOTTOM GUIDE
INSTALLER LE GUIDE INFÉRIEUR
8
LEVEL AND SECURE THE EXPANDERS AND WALL JAMBS
/NIVELER ET SÉCURISER LES EXTENSEURS ET JAMBAGES
23
24
A
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
B
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
REMOVE THE PLIERS AFTER
SECURING EXPANDERS
RETIRER LES PINCES ÉTAUX APRÈS
AVOIR SÉCURISÉ LES EXTENSEURS

Step 12 / Étape 12
8

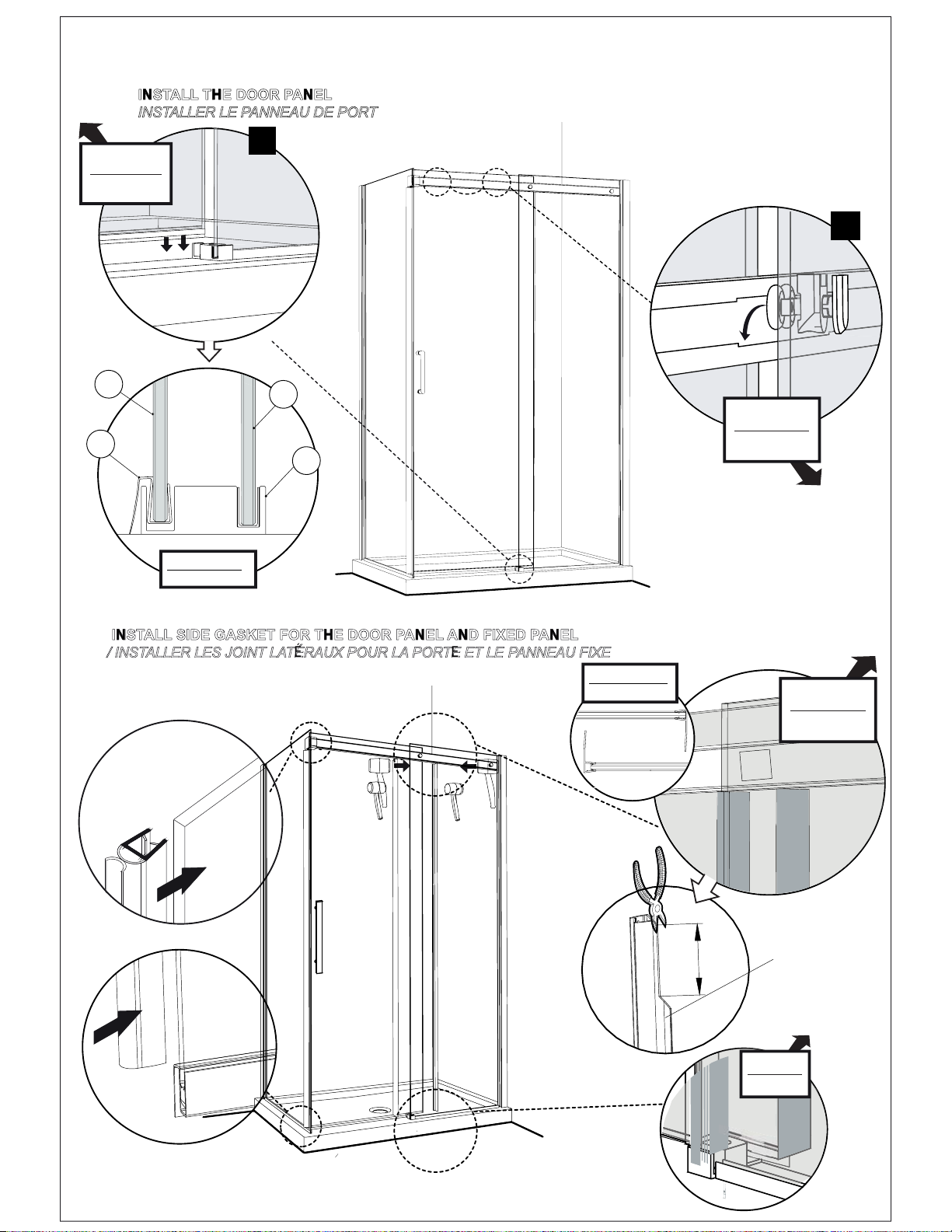

INSTALLTHE DOOR PANEL
INSTALLER LE PANNEAUDE PORT
19
17
20
7
SIDE VIEW
VUE LATÉRAL
/
B
A
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
Step 13 / Étape 13
/
INSTALLSIDE GASKET FOR THE DOOR PANELAND FIXED PANEL
/ INSTALLER LES JOINT LATÉRAUX POUR LAPORTE ET LE PANNEAUFIXE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
[16]

Step 14/ Étape 14
9
LEVEL TO ADJUST THE DOOR PANEL
/ NIVELER POUR ADJUSTERLE PANNEAUDE PORTE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
ADJUST
AJUSTER
SIDE VIEW
VUE LATÉRAL
Step 15 / Étape 15
INSTALL End Block (L/R)
/ INSTALLER Bloc d'estrémité
a.
a.
Check if drip rail will fit between blocks.
Please adjust and cut if it does not fit.
*Vérifiez si le rail de égouttement s'adapte
entre les blocs. S'il vous plaît ajuster et couper
si elle ne correspond pas.
Place silicone onto back of drip rail and
put into blocks.
*Mettre un peu de silicone sur le dos du rail
d'égouttement et mettre dans les blocs.
10
20
8
2
b.
b.

Step 16 / Étape 16
Step 17 / Étape 17
10
/
18
INSTALL TOWEL BAR
/ INSTALLER BARRE A SERVIETTES
/
24 hours
*24 Heures
*Attendez 24 heures pour que le silicone soit sec avant utilisation.
SEAL THE SHOWER UNIT
/ CALFEUTRER LADOUCHE

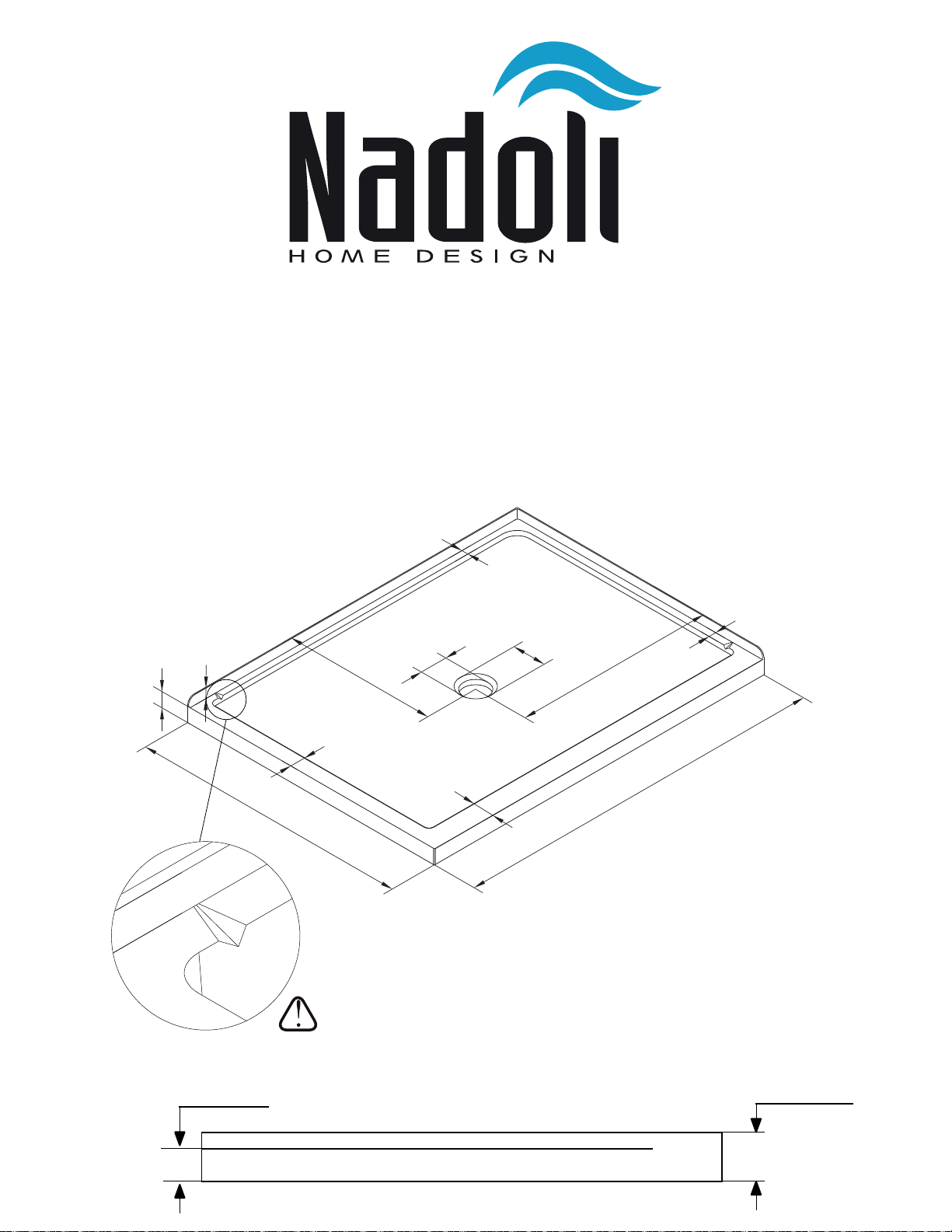

Shower Base Installation Manual
Base de douche Manuel d'installation
BS-RT3648R (2LIPS)
2-5/16˝(60mm) 3-5/16˝(85mm)
2˝(50mm)
48˝(1219mm)
2-3/4˝(70mm)
18˝(457mm)
36˝(914mm)
)mm52(˝1
)mm06(˝8/3-2
3-35/64˝(90mm)
4-9/16˝(116mm)
1-1/8˝(30mm)
24˝(610mm) 1-1/8˝(30mm)
This indentation is designed to ensure
the water goes back to the shower base,
towards the drain.
Cette fente est conçue pour permettre à l'eau de retourner
vers l'intérieur de la base de douche, vers le drain.

1.Read this manual carefully and completely before proceeding.
2.It is recommended that you wear safety glasses at all times during the installation
ƽIMPORTANT / IMPORTANT
3.Prior to installation of base, all framing and plumbing work must be completed in accordance with this
instruction sheet.For renovation work, existing shower surfaces must be removed to accommodate
framing requirements. Ensure that outer wall are properly insulated, and that a vapor barrier has been
installed in accordance with established building codes.
In order to protect the acrylic surface of your base, never use scouring powder pads or other strong
solvent. Only clean with a mild detergent diluted in water or a detergent formulated speci
fically for
acrylic.
* Lisez attentivement ce manuel au complet avant de continuer.
* Il est recommandé de porter des lunettes de sécurité en tout temps lors de l'installation
* Avant l'installation de la base, toute la charpente et les travaux de plomberie doivent être complétés
conformément à la présente feuille d'instruction. Pour les travaux de rénovation, les surfaces murales
existantes doivent être enlevées pour installer le cadrage exigé. Assurez-vous que les murs extérieurs
sont isolés correctement et que le pare-vapeur a été installé conformément aux codes du bâtiment.
ƽCare for your Acrylic Shower Base / Prenez soin de votre Base de douche en acrylique
Afin de protéger la surface en acrylique de votre base, ne jamais utiliser de tampons à récurer avec
poudre ou tout autre solvant fort. Nettoyez avec un détergent doux dilué dans de l'eau ou un détergent
formulé spécifiquement pour l'acrylique.

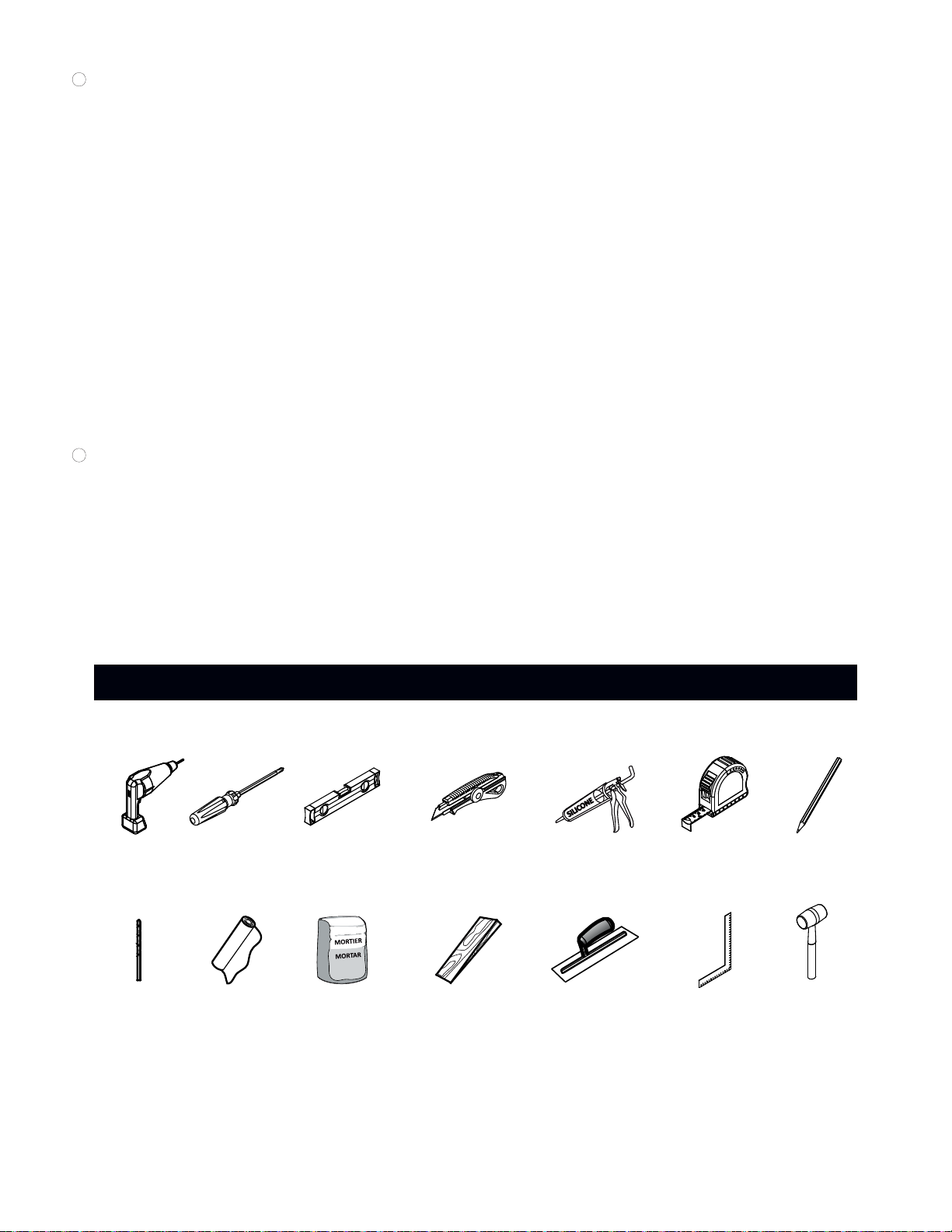

OUTILS ET MATÉRIAUX REQUIS /TOOLSAND MATERIALS REQUIRED
PERCEUSE
DRILL SILICONE
SILICONE
COUTEAU DE PRECISION
PRECISION KNIFE RUBAN À MESURER MEASURINGTAPE
MAILLET
MALLET
NIVEAU
LEVEL
TOURNEVIS
SCREWDR CRAYON PENCIL
ÉQUERRE
SETSQUARE
MORTIER
MORTAR TRUELLE
TROWEL
CALE
SHIM
ESSUIE-TOUT
TOWELS
FORETS: 1/8"
DRILL BITS: 1/8"
2

A
B
C
D
90°
A02
C
90°
D

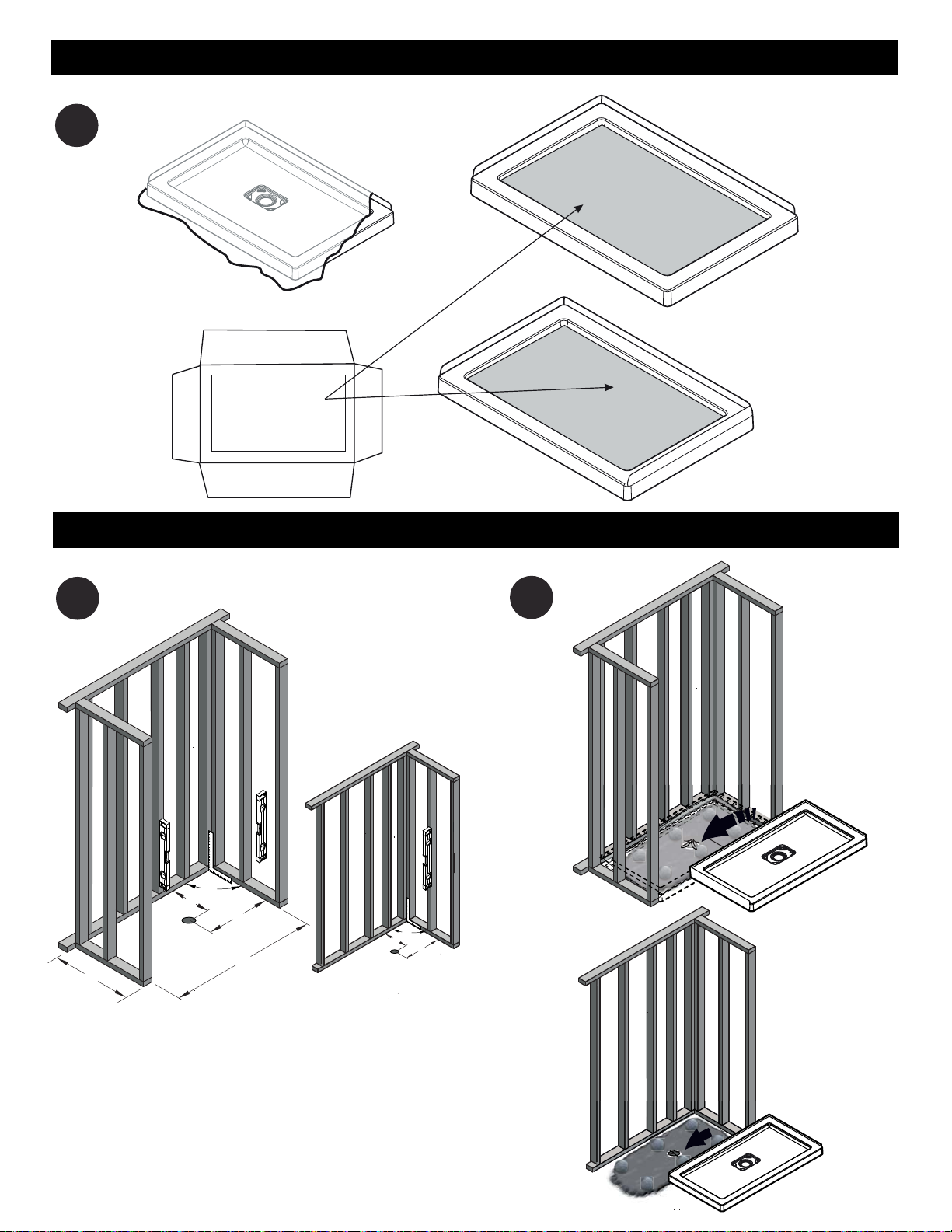

Enlever la péllicule de plastique protectrice
Remove protective plastic film
A01
BASE INSTALLATIONINSTALLATION BASE /
SUITE / CONTINUED
3
A03

SUITE / CONTINUED

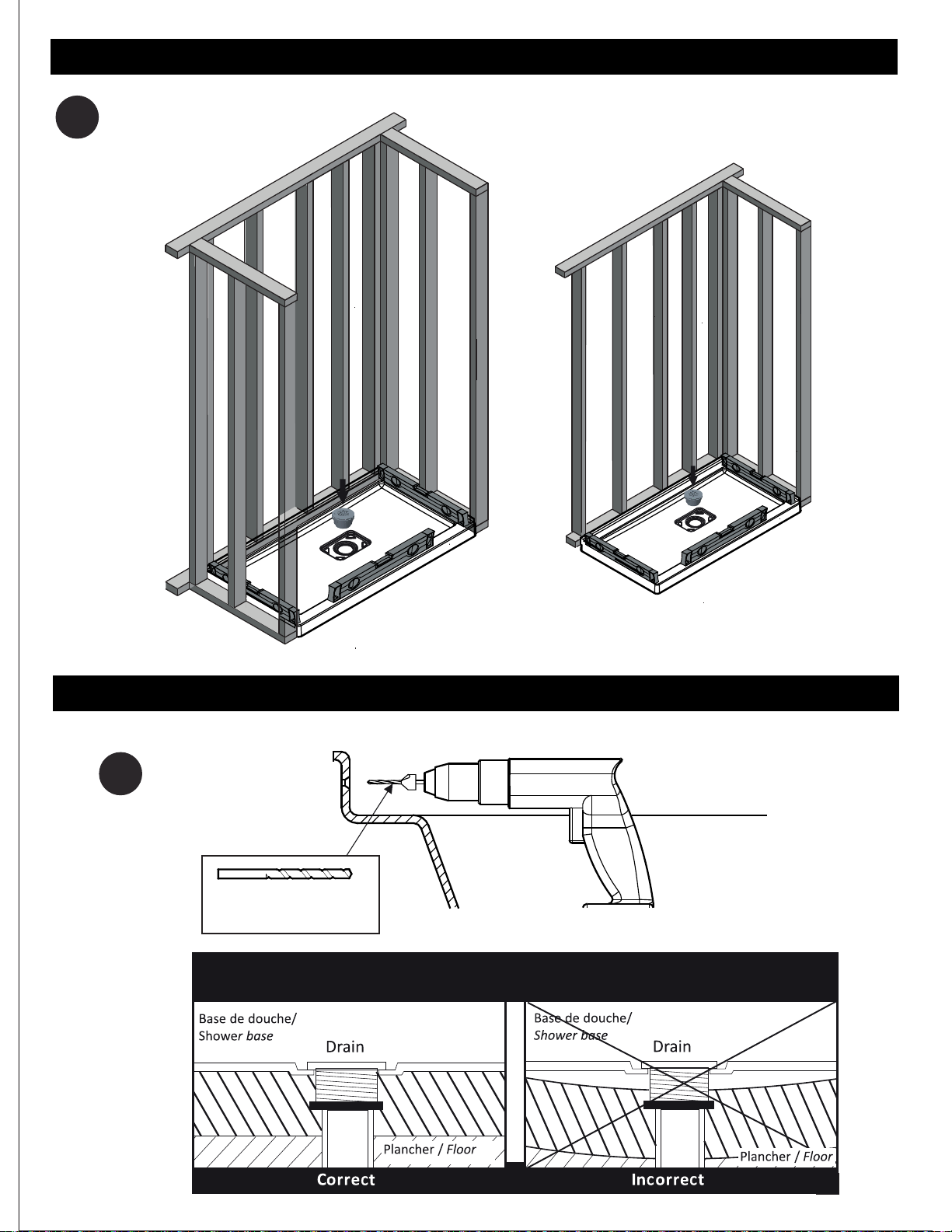

FORET 1/8"
18DRILLBIT
A05
A04
SUITE / CONTINUED
4

FLOOR/PLANCHER
%DVHGHGRXFKH
6KRZ HUEDVH
7XLOHVGHFlUDPLTXH
&HUDPLFWLOHV
*\SVH
*\SVLXP
6LOLFRQH
0RQWDQWPXUDO
:DOOVWXG
9LV5HI$
6FUHZ5 HI$

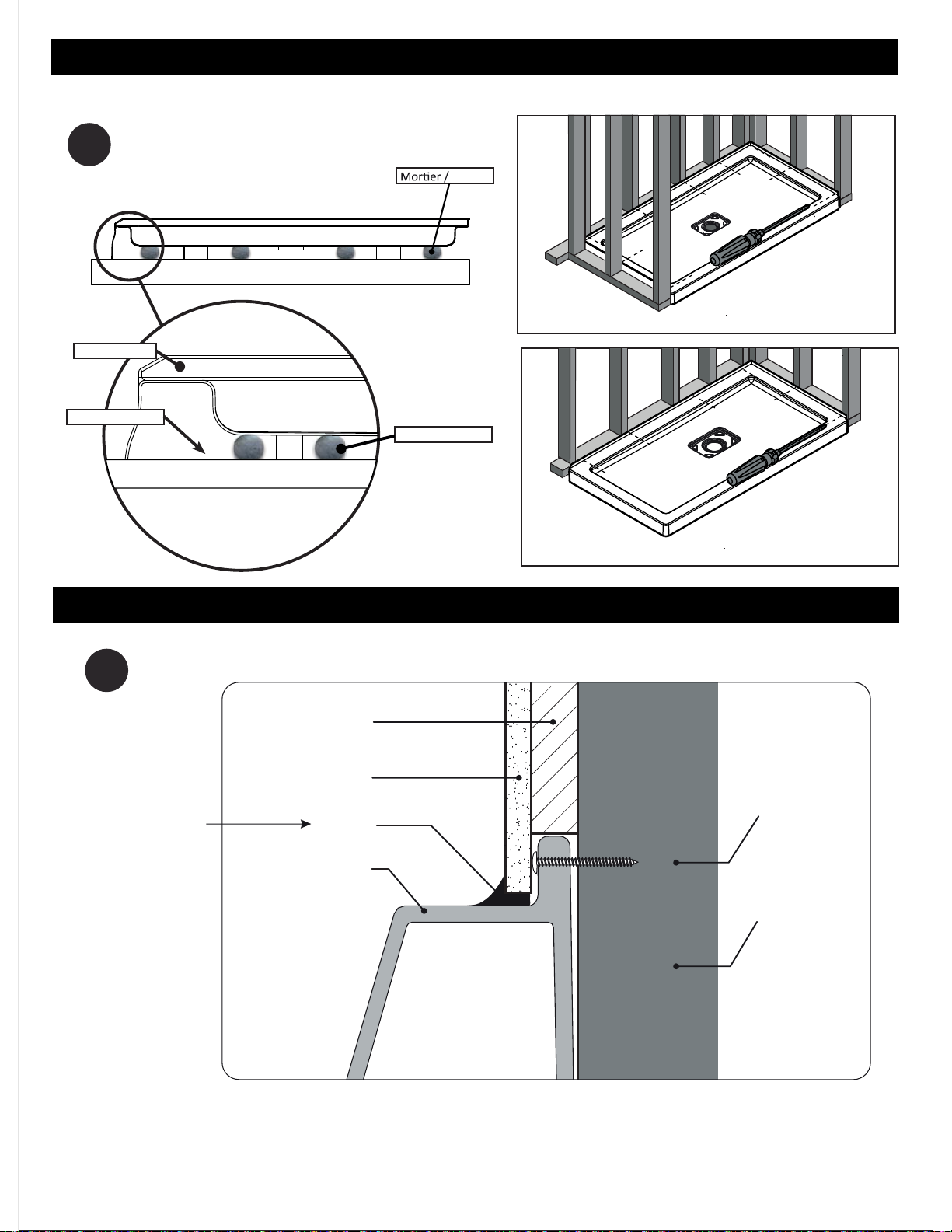

VUE SECTIONNELLE / SIDE SECTION VIEW
A07
Pellicule / Film
Base / Base
Mor?er / Mortar
A06
9LV
6FUHZ
SUITE / CONTINUED
SUITE / CONTINUED
FLOOR/PLANCHER
Mortar
IMPORTANT
5

+
+
A08
Céramiques
Tiles
+
ATTENTION !
Attendre 24h avant d'installer votre
porte de douche, afin de permettre au
mortier et à la finition de sécher
complètement.
WARNING !
Wait 24h before proceeding with the
installa-tion of the shower door. This
will ensure that the finish and mortar
is dry.
20~30mm
SUITE / CONTINUED
SUITE / CONTINUED
6

GARANTIE
Votre base de douche Bain Dépôt est garantie contre tout défauts de fabrication à partir de la date de la
livraison. Cette garantie de un (1) an couvre la structure de fibre de verre ( 1 an ) et la finition d’acrylique ( 1 an ).
Cette garantie s’adresse seulement au propriétaire original. Elle couvre les pièces pour la première
année. Cette garantie ne couvre pas les frais de déplacement, les frais d’installation ou de désinstallation
ni les frais de transport.
Cette garantie ne couvre pas les dommages causés par la nature,la foudre, le feu, les brûlures, un mau-
vais usage, un usage abusif, la négligence, les bris résultant d’un choc ou d’une mauvaise
manutention, l’utilisation de produits chimiques ou abrasifs ou l’usage d’eau incorrecte.
Cette garantie n’est valide que si les instructions d’installation ont été suivies et si l’installation a été
complétée par des professionels reconnus de l’industrie de la construction. Vous devez donc obtenir et
conserver les directives et papiers d’installation en tout temps.
Cette garantie se limite, au choix du manufacturier, à la réparation ou au remplacement du produit et de
ses systèmes ou de ses composantes. Aucune indemnité ne pourra être réclamée suite à la perte de
jouissance de la vie, à la perte de revenu ou aux pertes causées par l’eau.
S’il y a des défauts de fabrication couverts par cette garantie, Bain Dépôt devra avoir eu l’occasion de
vérifier le produit et de donner suite à la présente garantie sans quoi aucun frais ou responsabilité ne
seront assumés par la compagnie.
Aucune promesse implicite ou explicite ne fait partie de cette garantie.
Nettoyer la surface régulièrement à l’aide d’un détergent doux et de l’eau. Ne jamais utiliser de
détergents abrasifs puissants ni de tampons de laine d’acier, d’acétone, de produits de nettoyage à sec
ou de composés d’ammoniaque. Pour les taches de peinture, utilisez de la térébenthine ou un diluant à
peinture. Pour les taches de composé à joint, utilisez une palette de plastique ou de bois recouverte
d’un linge humide, évitez les lames de métal et les brosses métalliques. L’utilisation d’un nettoyant
spécialement formulé pour nettoyer les finis en acrylique est recommandée. Si un tapis de caoutchouc
est utilisé, il doit être enlevé immédiatement après chaque utilisation. L’utilisation non conforme d’un
tel tapis causera des dommages au produit. Si les instructions d’entretien ne sont pas respecté, votre
produit ne sera pas couvert par la garantie.
ENTRETIEN
7(/
0,&+Ê/(%2+(&%/$,19,//(4&-&6&$1$'$

WARRANTY
Your Bath Depot shower base is guaranteed against any manufacturing defect from the date of delivery. This
guarantee covers the fiberglass structure for a duration of one (1) year, the acrylic finish for one (1) year.
This guarantee applies to the original owner. It covers parts for the first year. This guarantee does not
cover travel expenses or installation fees, nor does it cover desinstallation fees of transportation.
The present guarantee does not cover damages caused by act of god, lightning, fire, burns, abusive and
wrongful use, carelessness, breakage due to improper handling. Damages resulting from the use of
chemicals or abrasive products or improper water.
This guarantee is valid only if the installation directionshave been followed and the installation has been
carried out by professionals well-established withing the construction industry. You must therefore
obtain and save the installation instruction and any installation papers and information to that effect.
This guarantee is limited at the manufacturer’s choice, to the repairs or replacement of the product of it’s
systems and/or any of its components. There shall be no possibilities of claiming any indemnity following
the loss of life, the loss of income or losses caused by water.
In the case of any manufacturing defect covered by this guarantee, Bath Depot shall have had prior
opportunity to check the product and to follow up on the present guarantee, as otherwide no cost or
responsiblity shall be assumed by the compagny.
No ther explicit or implied promise is considered as being part of the present guarantee.
Clean your product regularly with a mild detergent and water. Always use a non-abrasive cleaner and
never use steel wool, acetone, or any powerful dry cleaning products on the surfaces. For paint stains,
use turpentine or a paint thinner, for joint compound stains, use a plastic or wood palette covered with a
damp cloth. Do not use a metal blade or metal brush. The use of products formulated especially to clean
acrylic finishes is highly recommended. If a rubber mat is used, it must be removed immediately after
each use. The improper use of these intructions will cause damages and are not covered by the warranty.
MAINTENANCE
7(/
0,&+Ê/(%2+(&%/$,19,//(4&-&6&$1$'$
