Nadoli DSR540032 User manual

DSR540032 + DSR540048
DSR540032 + DSR540060 Instruction Manual
*Plan D'installation
32" x 48" Rolling rectangwar sliding shower door
32" x 60" Rolling rectangwar sliding shower door
*Porte de douche rectangulaire roulante et coulissante 32"x48"
Porte de douche rectangulaire roulante et coulissante 32"x60"
Shower base (Not included)
Base de douche (Non inclus)

ƹGeneral Information
*Informations générales
Notes:Safety glass can not be re-worked
*Notes : Le verre de sécurité ne peut être re-travaillé
Please read these instructions carefully before start of installation.
Special care should be taken when drilling walls to avoid hidden pipes or electrical cables.
Note:This product is heavy and may require two people to install.
* Bien lire ces instructions avant de débuter l’installation.
Notes : Ce produit est lourd et peut nécessiter deux personnes pour l'installation.
Aftercare instructions
Instructions d’entretien
Please keep these instructions for aftercare and customer service details.
This product is heavy and may require two people to install
Notes : Ce produit est lourd et peut nécessiter deux personnes pour l'installation.
* Après usage, votre douche devrait être nettoyée avec de l’eau et du savon. Ceci est particulièrement
important dans les districts où l’eau dure et le calcium peuvent causer des accumulations insolubles. Les
détergents abrasifs ne doivent pas être utilisés. Ne pas mettre en contact avec des produits chimiques
forts tel que les solvants organiques et décapants. Les nettoyants à vitre peuvent être utilisés, mais avec
précaution. Dans le doute contactez le manufacturier du produit en question.
After use,your shower should be cleaned with soap and water.This is particularly important in hard water
districts where insoluble lime salts may be deposited and allowed to build up.Cleaners of a gritty or
abrasive nature should not be used.Care should be taken to avoid contact with strong chemicals can be
used but with cauition,if in doubt contact the manufacturer of the cleaner in question.
* Veuillez garder ces instructions pour l’entretien et pour le service à la clientèle.
Please inspect the product immediately upon receipt for transit damage,missing packs/parts or
manufacturing fault.Damage reported later cannot be accepted.Please handle the product with care
avoiding knocks and shock loading to all sides and edges of the glass
* Prière de bien inspecter le produit dès la réception pour s’assurer qu’il n’a aucun défaut, bris ou pièces
manquantes. Les défauts qui sont signalés plus tard (après installation) ne pourront être acceptés.
Manipulez le produit avec soins en évitant tous coups et chocs de tous les cotés et les bords du verre.
Des précautions particulières doivent être prises lors du perçage de murs pour éviter des tuyaux ou des
câbles électriques cachés.
ĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬĬ
Tools Re
q
uired
Outils requis
6mm
3.2mm

DSR543248 DSR543260
1. Dimension Description
a. Dimension of shower Base 32"x 48" ; 32"x60"
b. Dimension of shower Enclosure 1164x768x1981mm
c. Height of shower Base 54mm
d. Height of shower Enclosure 1981mm
2. Specification
Dimension:1164x768x1981(H)mm
Glass thickness : 8mm
*1. Description des dimensions
a. Dimension de la base de douche 32"x 48" ; 32"x60"
b. Dimension de la cabine de douche 57⅝" x 30
1
⁄
4
" x 78''
c. Hauteur de la base de douche 2⅛''
d. Hauteur de la cabine de douche 78"
2. Spécifications
Dimensions :
57⅝" x 30
1
⁄
4
" x 78''
Épaisseur du verre : 8mm
30
768
813
1144
645 443 30
525
1152
1164
1219
1444
795 593
675
1452
1464
1524
30
768 813

ssembl Drawing
*Dessin D'assemblage
2
DescriptionDescription
2
2
1
1
2
2
1
1
2
3
4
5
6
7
8
9
10
11
14
15
16
17
18
19
8
20
21
2
1
1
2
1
S uare all oints( R)
all aps
Screw over aps
Bouchons de vis
all lates
Bouchon de mur
all lugs
hevilles
Screws 4x35
is 4x35
2
2
2
12
8
8
1
S1
2
D1 1
D1 2
D1 3
D1 4
D1 5
D1 6
D1 7
D1 8
D1 9
D1 10
D1 11
12 2
D1 12
1
13
D1 13
D1 14
D1 15
S2
D1 16
D1 17
23
22 1
D1 18 ixed Side anel
anneau fixe de coté
22
llen rench
lé llen
23
24
2
1
10
20 4
2
25 2
D1 20
20
20
25
tem no.in exploded
(numéro d'items dans
la vue exposée)
(Description) ( uantité)
arts factor
( uméro d'usine)
tem no.in exploded
(numéro d'items dans
la vue exposée)
(Description) ( uantité)
arts factor
( uméro d'usine)
all ambs
ontants du mur
ixed panel
anneau fixe
Door anel
anneau de la porte
Gasket
oint
Gasket
oint
Handle Set
eu de poignée
ock n nob Sets
eu de bouton verouiller
Glass ixing iece
i ce de fixation de verre
End Block( R)
Bloc d'estrémité (G D)
Sliding Block( R)
Bloc coulissant (G D)
Drip Rail
oint d'étanchéité
Roller Sets
eu de roulettes
Rail
Rail
oints cassés muraux
Bouchons de mur
all ap
Bouchons de mur
Screws 4x35
is 4x35
Screws 4x8
is 4x8
Screws 5x10
is 5x10
D S R 5 4 0 0 3 2 + D S R 5 4 0 0 4 8
D S R 5 4 0 0 3 2 + D S R 5 4 0 0 6 0
24
Gasket
oint
D1 21
14
15
13
8
12
7
12
7
15
14
17
18
1
4
5
3
9
11
10
1
19
16
20
21

φ
6mm
C
A
20mm
B
D
Installation Steps:
Step 1 / Étape 1
Screw
M4x3
*Vis
M4x35
A
A
B
A1
A2
*Étapes d'installation
Step 2 / Étape 2
Note: this screw should face the inside of the shower.
*Remarque: Cette vis doit faire face à l'intérieur
de la douche.
View from inside
*Vue de l'intérieur
3

B 2
B1
4
φ 6mm
2
46mm
28mm
1
24mm
roller
B1
B1 B2
B2
B 3
Step 3 Étape 3
Step 4 Étape 4
Screw 4x35
* is m4x35
fixed panel
* anneau fixe
fixed panel
* anneau fixe fixed panel
* anneau fixe
fixed panel
* anneau fixe
ock n
nob Set
* érouiller le
eu de bouton
*Roulette

(9)
( 10)
A
D1
D
A2
A1
5
A1
A
B2
B1



A
A
B
C
A
C
Step 5 / Étape 5
Step 6 / Étape 6
Sliding block
*Bloc coulissant
End block
*Bloc d'extrémité
Adjust the sliding doors using the screws located on
the bottom of top roller assemblies Adjust rollers so that
the sliding doors are parallel to the fixed panels and
parallel to each other.
Note:Do not overtighten top rollers as this will cause the
bottom rollers to jamb and or break.
*Ajustez les portes coulissantes en utilisant les vis situées sur
la partie inférieure de la roulette supérieur.
Ajustez les roulettes afin que les portes coulissantes sont
parallèles aux panneaux fixes et parallèlement à l'autre.
Remarque: Ne serrez pas trop les roulettes supérieures car
cela pourrait coincer et ou brisé les roulettes inférieurs.

1
2
3
gasket
gasket
B1
17mm
B
Step 7 Étape 7
Step 8 Étape 8
ote: drill holes from the inside of
the shower
*Remar ue: percer des trous
depuis l'intérieur de la douche.
iew from inside
* ue de l'intérieur
24 hours
*24 Heures
* ttende 24 heures pour ue le silicone soit sec avant utilisation.
6
* oint
* oint
(22) ixed anel
Diew from inside
(24)Gasket oint
(22) anneau fixe de coté
* ue de l'intérieur
D

Shower Base Installation Manual
Base de douche Manuel d'installation
BS-RT503248L
2-5/8˝(66mm) 3-1/2˝(89mm)
32˝(813mm)
16˝(406.5mm)
3/8˝(10mm)
2-1/2˝(65mm)
3-1/2˝(90mm)
4-1/2˝(115mm)
2-1/2˝(65mm)
24˝(610mm)
47-15/16˝(1219mm)
)mm66(˝8/5-2
)mm98(˝2/1-3

1.Read this manual carefully and completely before proceeding.
2.It is recommended that you wear safety glasses at all times during the installation
ƽIMPORTANT / IMPORTANT
3.Prior to installation of base, all framing and plumbing work must be completed in accordance with this
instruction sheet.For renovation work, existing shower surfaces must be removed to accommodate
framing requirements. Ensure that outer wall are properly insulated, and that a vapor barrier has been
installed in accordance with established building codes.
In order to protect the acrylic surface of your base, never use scouring powder pads or other strong
solvent. Only clean with a mild detergent diluted in water or a detergent formulated speci
fically for
acrylic.
* Lisez attentivement ce manuel au complet avant de continuer.
* Il est recommandé de porter des lunettes de sécurité en tout temps lors de l'installation
* Avant l'installation de la base, toute la charpente et les travaux de plomberie doivent être complétés
conformément à la présente feuille d'instruction. Pour les travaux de rénovation, les surfaces murales
existantes doivent être enlevées pour installer le cadrage exigé. Assurez-vous que les murs extérieurs
sont isolés correctement et que le pare-vapeur a été installé conformément aux codes du bâtiment.
ƽCare for your Acrylic Shower Base / Prenez soin de votre Base de douche en acrylique
Afin de protéger la surface en acrylique de votre base, ne jamais utiliser de tampons à récurer avec
poudre ou tout autre solvant fort. Nettoyez avec un détergent doux dilué dans de l'eau ou un détergent
formulé spécifiquement pour l'acrylique.
OUTILS ET MATÉRIAUX REQUIS / TOOLSAND MATERIALS REQUIRED
PERCEUSE
DRILL SILICONE
SILICONE
COUTEAU DE PRECISION
PRECISION KNIFE RUBAN À MESURER MEASURINGTAPE
MAILLET
MALLET
NIVEAU
LEVEL
TOURNEVIS
SCREWDR CRAYON PENCIL
ÉQUERRE
SETSQUARE
MORTIER
MORTAR TRUELLE
TROWEL
CALE
SHIM
ESSUIE-TOUT
TOWELS
FORETS: 1/8"
DRILL BITS: 1/8"
2

A
B
C
D
90°
A02
C
90°
D
Enlever la péllicule de plastique protectrice
Remove protective plastic film
A01
BASE INSTALLATIONINSTALLATION BASE /
SUITE / CONTINUED
3
A03

SUITE / CONTINUED
FORET 1/8"
18DRILLBIT
A05
A04
SUITE / CONTINUED
4

FLOOR/PLANCHER
%DVHGHGRXFKH
6KRZ HUEDVH
7XLOHVGHFlUDPLTXH
&HUDPLFWLOHV
*\SVH
*\SVLXP
6LOLFRQH
0RQWDQWPXUDO
:DOOVWXG
9LV5HI$
6FUHZ5 HI$
VUE SECTIONNELLE / SIDE SECTION VIEW
A07
Pellicule / Film
Base / Base
Mor?er / Mortar
A06
9LV
6FUHZ
SUITE / CONTINUED
SUITE / CONTINUED
FLOOR/PLANCHER
Mortar
IMPORTANT
5

+
+
A08
Céramiques
Tiles
+
ATTENTION !
Attendre 24h avant d'installer votre
porte de douche, afin de permettre au
mortier et à la finition de sécher
complètement.
WARNING !
Wait 24h before proceeding with the
installa-tion of the shower door. This
will ensure that the finish and mortar
is dry.
20~30mm
SUITE / CONTINUED
SUITE / CONTINUED
6

GARANTIE
Votre base de douche Bain Dépôt est garantie contre tout défauts de fabrication à partir de la date de la
livraison. Cette garantie de un (1) an couvre la structure de fibre de verre ( 1 an ) et la finition d’acrylique ( 1 an ).
Cette garantie s’adresse seulement au propriétaire original. Elle couvre les pièces pour la première
année. Cette garantie ne couvre pas les frais de déplacement, les frais d’installation ou de désinstallation
ni les frais de transport.
Cette garantie ne couvre pas les dommages causés par la nature,la foudre, le feu, les brûlures, un mau-
vais usage, un usage abusif, la négligence, les bris résultant d’un choc ou d’une mauvaise
manutention, l’utilisation de produits chimiques ou abrasifs ou l’usage d’eau incorrecte.
Cette garantie n’est valide que si les instructions d’installation ont été suivies et si l’installation a été
complétée par des professionels reconnus de l’industrie de la construction. Vous devez donc obtenir et
conserver les directives et papiers d’installation en tout temps.
Cette garantie se limite, au choix du manufacturier, à la réparation ou au remplacement du produit et de
ses systèmes ou de ses composantes. Aucune indemnité ne pourra être réclamée suite à la perte de
jouissance de la vie, à la perte de revenu ou aux pertes causées par l’eau.
S’il y a des défauts de fabrication couverts par cette garantie, Bain Dépôt devra avoir eu l’occasion de
vérifier le produit et de donner suite à la présente garantie sans quoi aucun frais ou responsabilité ne
seront assumés par la compagnie.
Aucune promesse implicite ou explicite ne fait partie de cette garantie.
Nettoyer la surface régulièrement à l’aide d’un détergent doux et de l’eau. Ne jamais utiliser de
détergents abrasifs puissants ni de tampons de laine d’acier, d’acétone, de produits de nettoyage à sec
ou de composés d’ammoniaque. Pour les taches de peinture, utilisez de la térébenthine ou un diluant à
peinture. Pour les taches de composé à joint, utilisez une palette de plastique ou de bois recouverte
d’un linge humide, évitez les lames de métal et les brosses métalliques. L’utilisation d’un nettoyant
spécialement formulé pour nettoyer les finis en acrylique est recommandée. Si un tapis de caoutchouc
est utilisé, il doit être enlevé immédiatement après chaque utilisation. L’utilisation non conforme d’un
tel tapis causera des dommages au produit. Si les instructions d’entretien ne sont pas respecté, votre
produit ne sera pas couvert par la garantie.
ENTRETIEN
7(/
0,&+Ê/(%2+(&%/$,19,//(4&-&6&$1$'$

WARRANTY

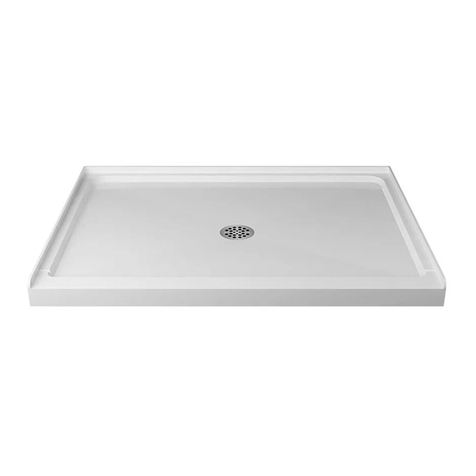

Your Bath Depot shower base is guaranteed against any manufacturing defect from the date of delivery. This
guarantee covers the fiberglass structure for a duration of one (1) year, the acrylic finish for one (1) year.
This guarantee applies to the original owner. It covers parts for the first year. This guarantee does not
cover travel expenses or installation fees, nor does it cover desinstallation fees of transportation.
The present guarantee does not cover damages caused by act of god, lightning, fire, burns, abusive and
wrongful use, carelessness, breakage due to improper handling. Damages resulting from the use of
chemicals or abrasive products or improper water.
This guarantee is valid only if the installation directionshave been followed and the installation has been
carried out by professionals well-established withing the construction industry. You must therefore
obtain and save the installation instruction and any installation papers and information to that effect.
This guarantee is limited at the manufacturer’s choice, to the repairs or replacement of the product of it’s
systems and/or any of its components. There shall be no possibilities of claiming any indemnity following
the loss of life, the loss of income or losses caused by water.
In the case of any manufacturing defect covered by this guarantee, Bath Depot shall have had prior
opportunity to check the product and to follow up on the present guarantee, as otherwide no cost or
responsiblity shall be assumed by the compagny.
No ther explicit or implied promise is considered as being part of the present guarantee.
Clean your product regularly with a mild detergent and water. Always use a non-abrasive cleaner and
never use steel wool, acetone, or any powerful dry cleaning products on the surfaces. For paint stains,
use turpentine or a paint thinner, for joint compound stains, use a plastic or wood palette covered with a
damp cloth. Do not use a metal blade or metal brush. The use of products formulated especially to clean
acrylic finishes is highly recommended. If a rubber mat is used, it must be removed immediately after
each use. The improper use of these intructions will cause damages and are not covered by the warranty.
MAINTENANCE
7(/
0,&+Ê/(%2+(&%/$,19,//(4&-&6&$1$'$
