Nakayama Premium Series User manual

MB9000
| Σκαπτικό
Μετάφραση του πρωτοτύπου των
οδηγιών χρήσης
Owner’s manual
Art Nr: 008453
WWW.NAKAYAMATOOLS.COM
CE tl :!
-

Οδηγίες ασφαλείας
Η ασφάλεια είναι πολύ σημαντική για εκείνον που λειτουργεί το μηχάνημα όπως επίσης και για τα άτομα που
μπορεί να βρίσκονται στο περιβάλλοντα χώρο.
Παρακαλώ διαβάστε προσεχτικά τις παρακάτω οδηγίες χρήσης και ασφάλειας πριν να χρησιμοποιήσετε το
μηχάνημα.
Δώστε ιδιαίτερη σημασία στους παρακάτω συμβολισμούς.
! Κίνδυνος: Εάν δεν ακολουθήσετε τις αναγραφόμενες οδηγίες μπορεί να προκαλέσετε σοβαρούς
τραυματισμούς ακόμα και θάνατο.
! Προειδοποίηση: Εάν δεν ακολουθήσετε τις αναγραφόμενες οδηγίες μπορεί να προκαλέσετε υλικές ζημιές και
σοβαρούς τραυματισμούς.
! Προσοχή: Εάν δεν ακολουθήσετε τις αναγραφόμενες οδηγίες μπορεί να προκαλέσετε υλικές ζημίες,
τραυματισμούς ακόμα και θάνατο.
Αποφυγή ζημιών
Μπορεί να συναντήσετε και σημαντικές πληροφορίες μετά από την λέξη «ΠΡΟΣΟΧΗ!»
ΠΡΟΣΟΧΗ!: Εάν δεν ακολουθήσετε τις αναγραφόμενες οδηγίες θα προκαλέσετε ζημιά στο μηχάνημα.
Πριν την χρήση του μηχανήματος θα πρέπει να διαβάσετε και να κατανοήσετε καλά τις οδηγίες χρήσης και
ασφάλειας.
Προσοχή!
Όταν ξεκινάτε την μηχανή να βάζετε πάντα τις ταχύτητες στην θέση νεκρά.
Όταν η μηχανή δουλεύει δώστε ιδιαίτερη προσοχή στη ασφάλεια.
Προσέξτε τις περιστρεφόμενες λεπίδες γιατί μπορεί να σας τραυματίσουν.
Τα καύσιμα και το λάδι θα πρέπει να είναι καθαρά.
Όταν αλλάζετε ταχύτητα θα πρέπει να αποσυνδέετε το συμπλέκτη.
Τεχνικά χαρακτηριστικά
Μοντέλο
ΜΒ9000
Σκαπτικό
Διαστάσεις(mm)
1800x1050x850
Πλάτος εκσκαφής(cm)
130-150
Ταχύτητες
0,1,2,-1
Κινητήρας
Μοντέλο κινητήρα
420cc
Τύπος κινητήρα
Τετράχρονος,
αερόψυκτος
Απόκλιση
0.296
Ισχύς
10hp/3600rpm
Σύστημα εκκίνησης
Mίζα & Χειρόμιζα
Χωρητικότητα καυσίμου
3,5 λίτρα
Χωρητικότητα λαδιού
1,7 λίτρα ή 1750ml

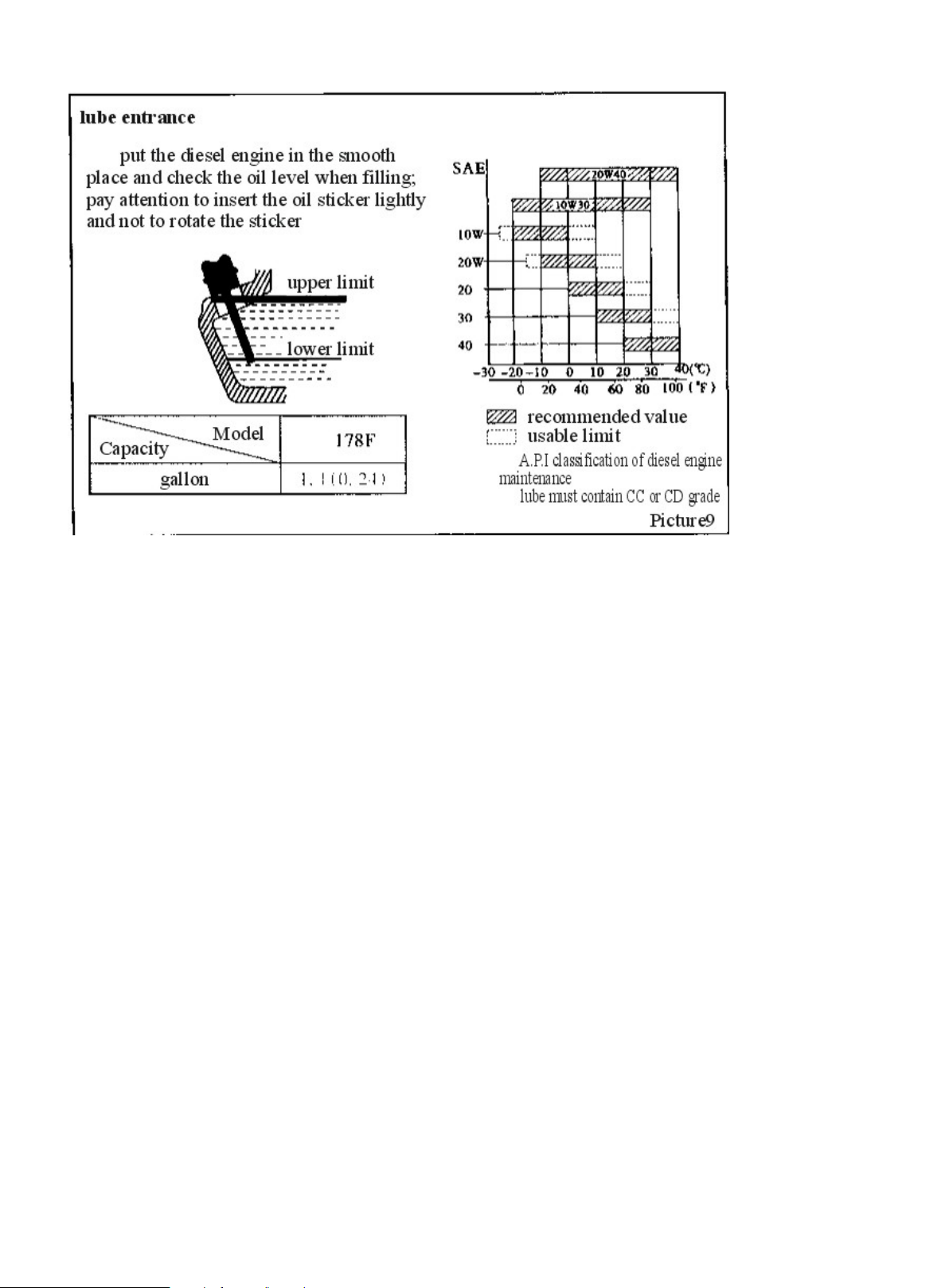

Τύπος λαδιού
20-50 για κινητήρες
πετρελαίου ή SAE 30
Βάρος
105Kg
Διαστάσεις κινητήρα(mm)
383x421x450
Μαχαίρια
20+20
Τροχοί
5,00 Χ 12’’
-
-

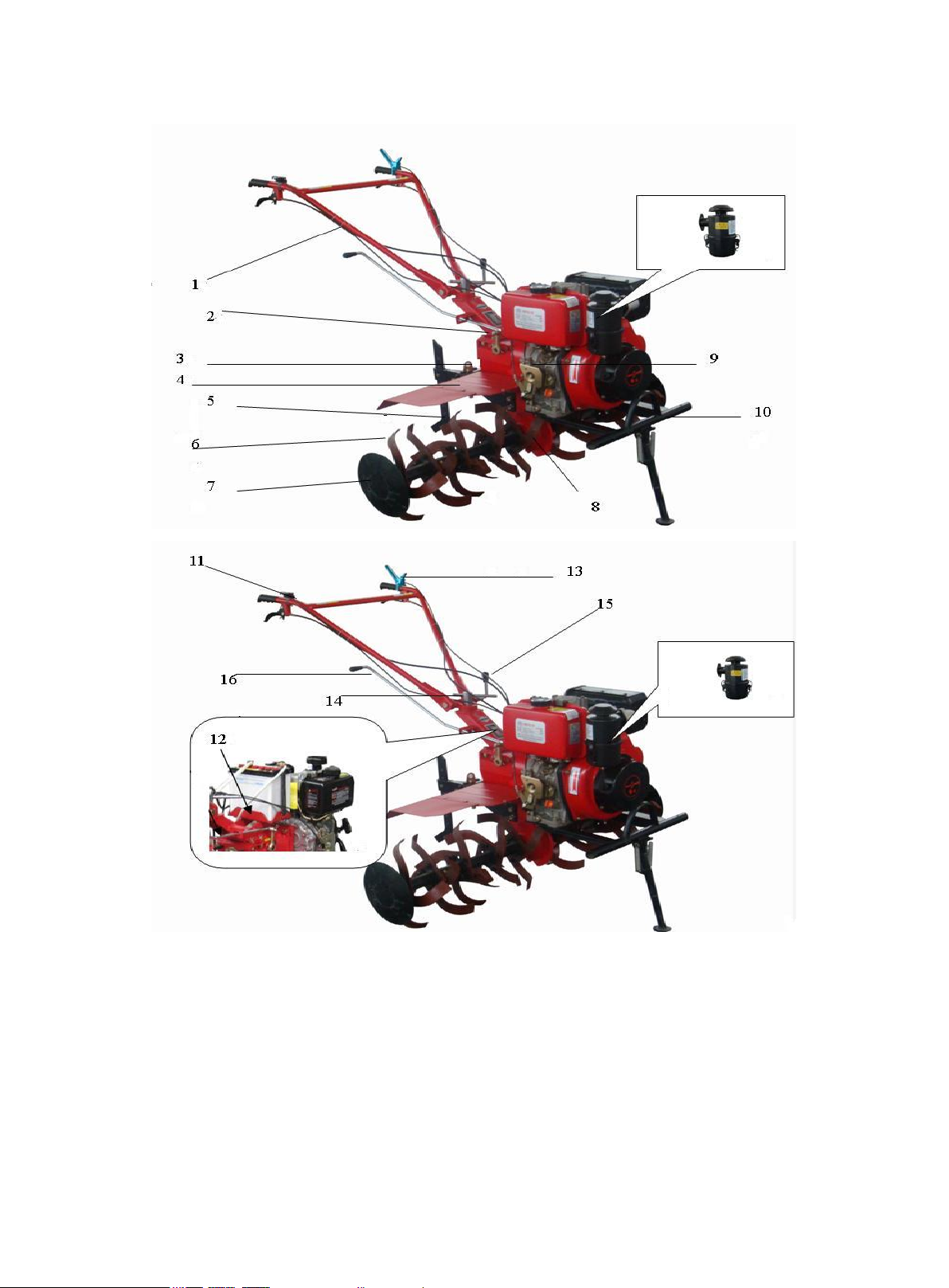

1. Λαβή 2.Προστατευτικό κάλυμμα 3.Κιβώτιο ταχυτήτων 4.Προφυλακτήρας 5.Ρυθμιστής βάθους 6.Αξονάς
ρυθμιστή βάθους 7.Αξονάς περιστροφής 8.Μαχαίρια 9.Σασμάν 10.Κινητήρας
Γενικές λειτουργίες σκαπτικού
1. Τα μαχαίρια τοποθετούνται στις δύο πλευρές του κινητήριου άξονα του σκαπτικού. Σιγουρευτείτε ότι έχετε
σφίξει καλά τον άξονα άλλα και τα μαχαίρια με τις κατάλληλες βίδες. Το σκαπτικό είναι τώρα έτοιμο για χρήση.
Μαχαίρια εκσκαφής
2. Για να τοποθετήσετε τον αυλακωτήρα ή τον πατατοεξαγωγέα (αυτά τα δύο εξαρτήματα ΔΕΝ περιλαμβάνονται
στη συσκευασία) αφαιρέστε το ρυθμιστή βάθους και τοποθετήστε το ανάλογο εξάρτημα στην θέση του.

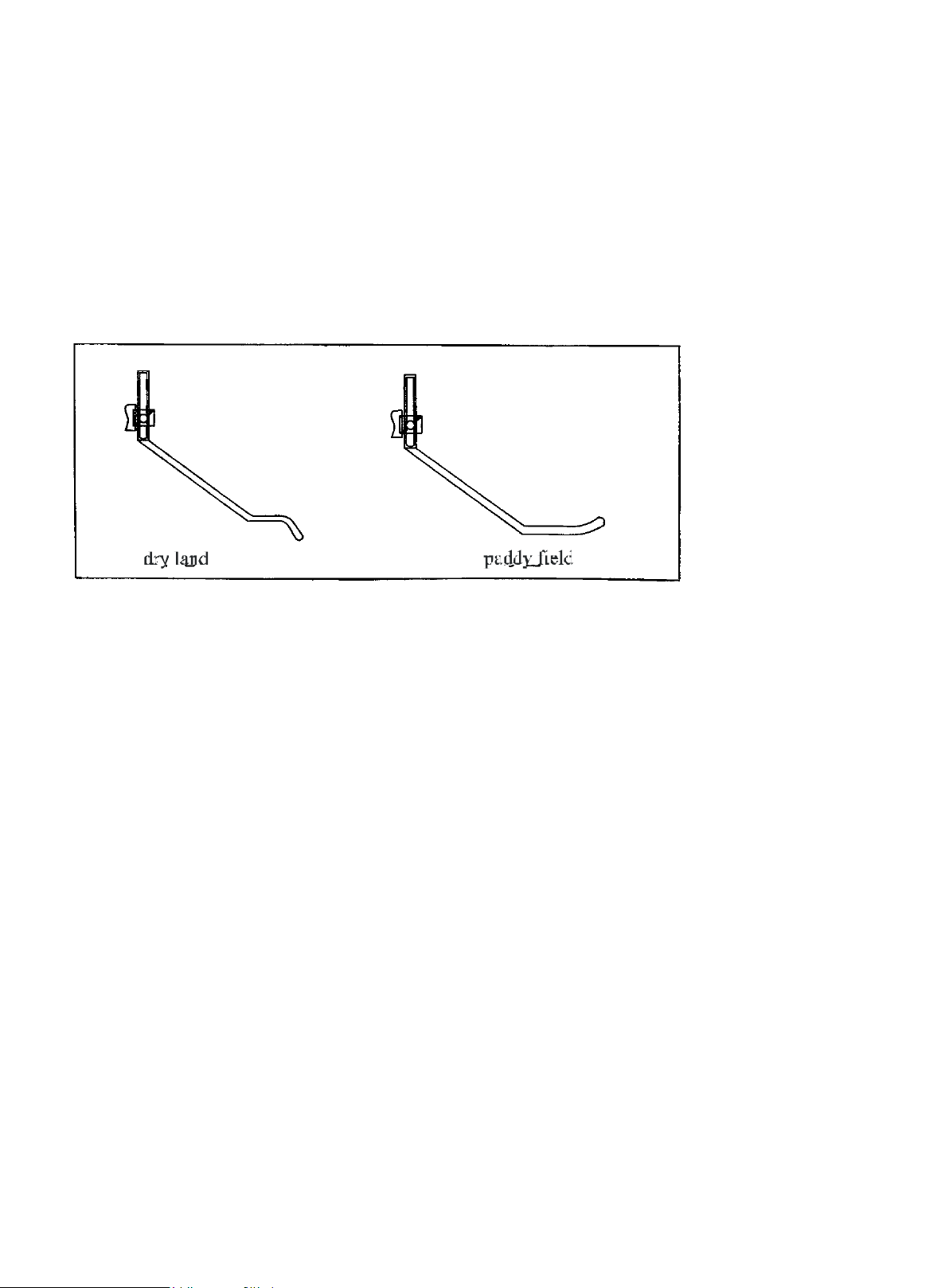

3. Σε περίπτωση που θέλετε να μεταφέρεται το σκαπτικό τοποθετήστε το ρυθμιστή βάθους στην ανώτερη θέση
ώστε να πάρει το μέγιστο ύψος από το έδαφος και τις ρόδες πάνω στον άξονα περιστροφής.

Λειτουργίες και χρήσεις σκαπτικού
Συναρμολόγηση
1. Κρατήστε το σώμα του σκαπτικού οριζόντια και τοποθετήστε τους κινητήριους τροχούς, στον εξάγωνο άξονα
του μηχανήματος, προσέχοντας τις οπές του άξονα να είναι στην ίδια πλευρά του εξαγώνου, με τις οπές του
άξονα του κινητήριου τροχού. Στην συνέχεια τοποθετήστε τους κοχλίες Μ8 Χ 55 στις οπές και με τα περικόχλια
Μ8 κάντε την σύσφιξη.
2. Συναρμολόγηση του χειριστηρίου: τοποθετήστε το χειριστήριο στο σκαπτικό μηχάνημα από την πλευρά των
οδοντωτών δίσκων ώστε η επιφάνεια των οδοντωτών δίσκων να διαδεχτεί την οδοντωτή επιφάνεια που
βρίσκεται στο σώμα του σκαπτικού. Δώστε προσοχή στην θέση που υα τοποθετήσετε το χειριστήριο ανάλογα με
τον χειριστή του σκαπτικού. Στην συνέχεια τοποθετήστε τον κοχλία Μ16 Χ 140 και με το περικόχλιο που φέρει
την λαβή στην λαβή και σφίξτε το πηδάλιο στην κατάλληλη θέση που επιθυμείτε. Έπειτα τοποθετήστε επάνω στο
πηδάλιο την ντίζα του συμπλέκτη, τροφοδοσίας, και την ντίζα επιλογής οπισθοπορείας του σκαπτικού.

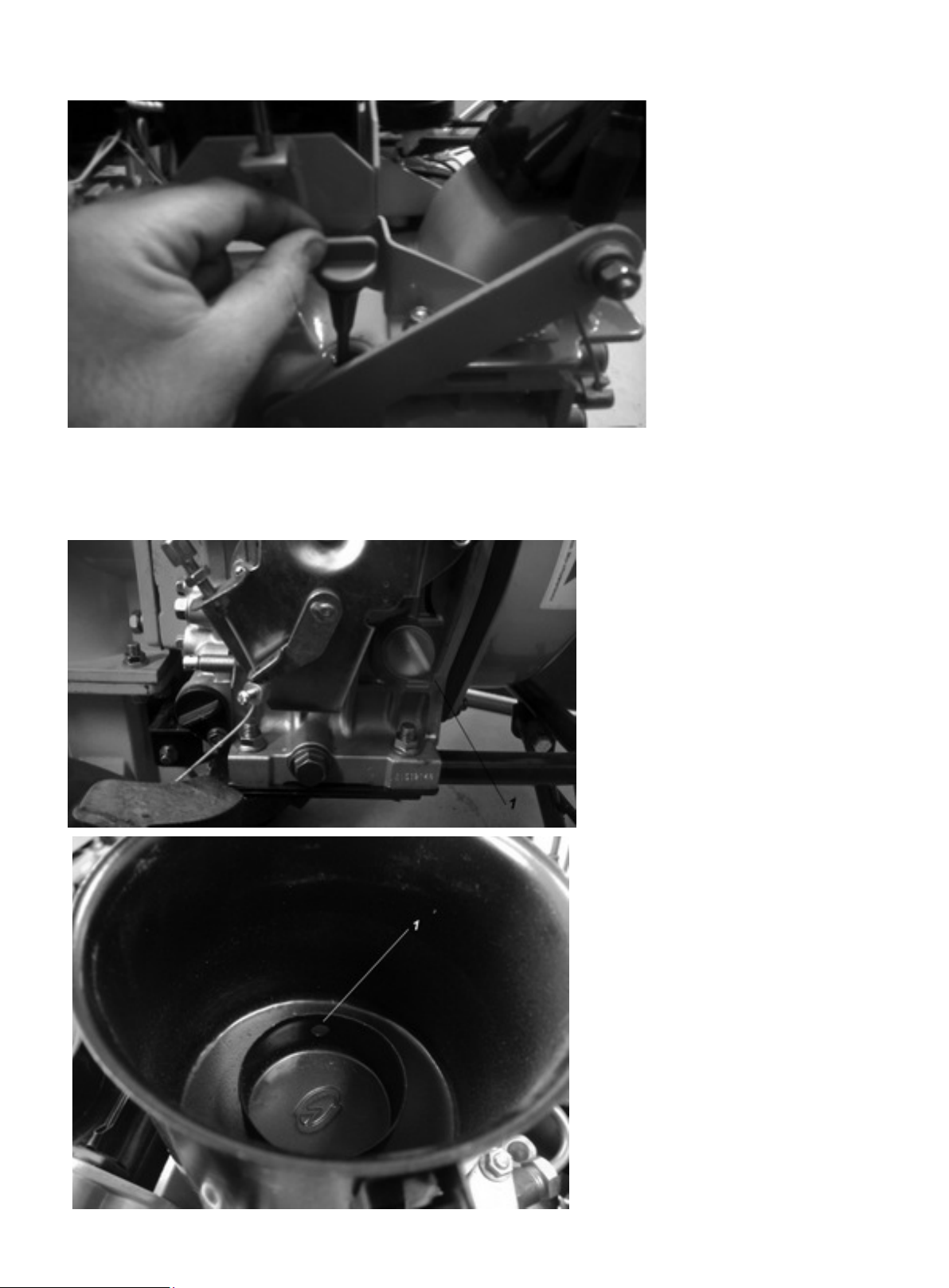

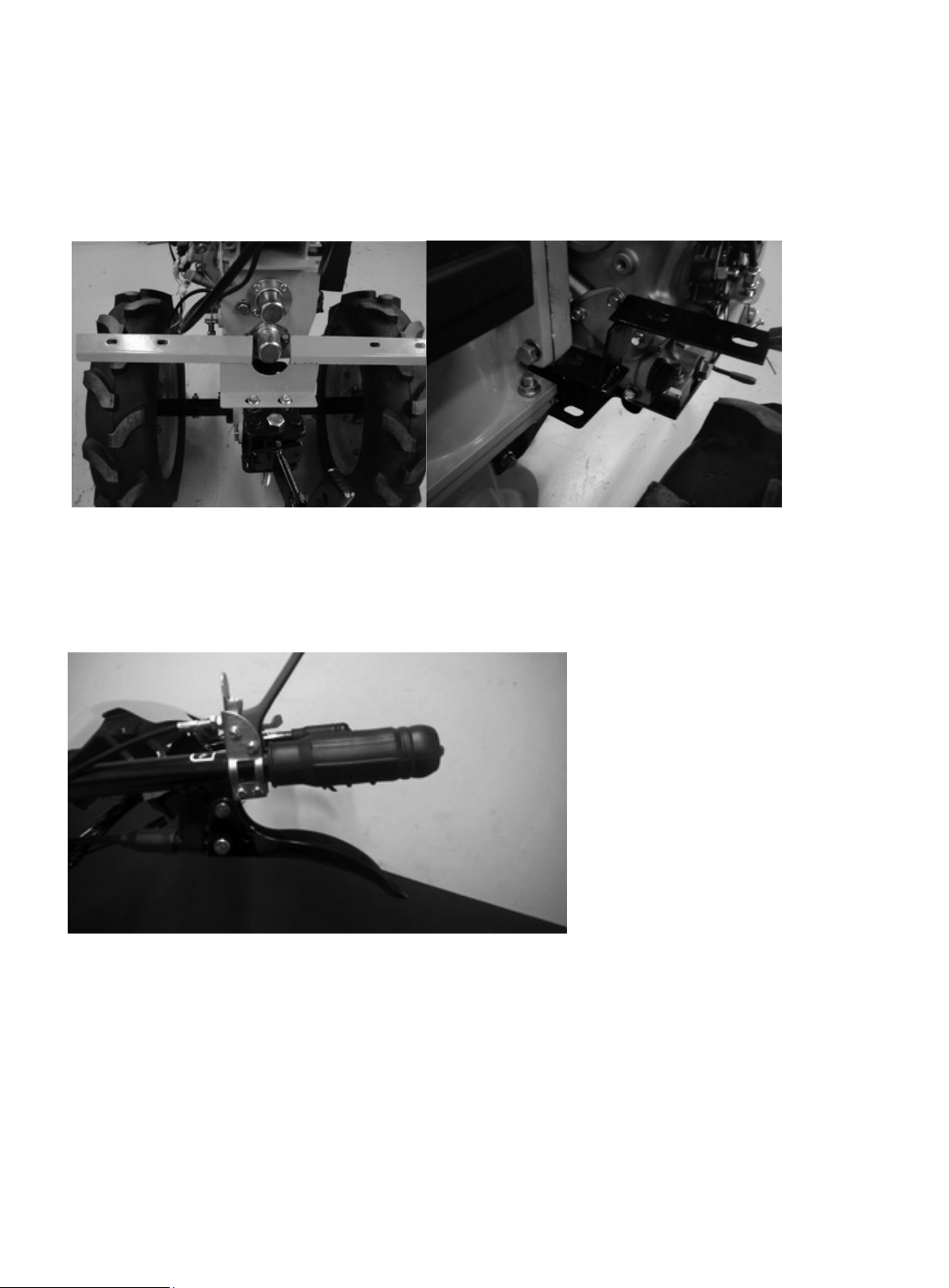

3. Τοποθέτηση του μοχλού επιλογής ταχυτήτων: Όπως φαίνεται στην φωτογραφία περνάμε το μοχλό ταχυτήτων
στις δυο ντίζες αφού πρώτα έχουμε χαλαρώσει εντελώς τους ρεγουλατόρους. Έπειτα περνάμε τον μοχλό
ταχυτήτων στην βάση που βρίσκεται στο τιμόνι και ασφαλίζουμε με τις δύο ροδέλες και την κοπίλια. Στην
συνέχεια ρυθμίζουμε τους ρεγουλατόρους των ταχυτήτων τόσο ώστε να κουμπώνουν εύκολα οι ταχύτητες.
Εικόνα 1

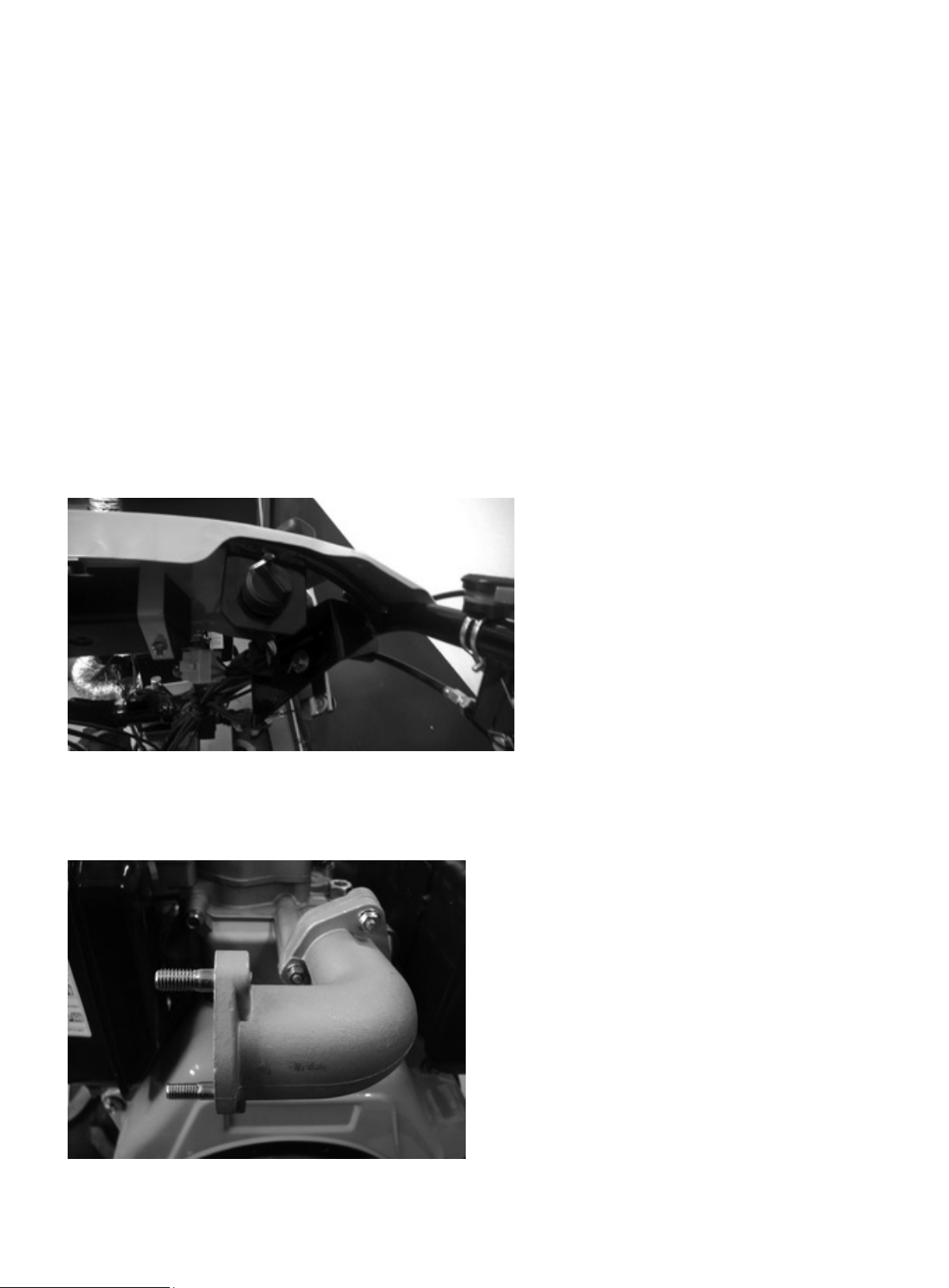

4. Τοποθέτηση φίλτρου αέρος
Μοντάρουμε τον σωλήνα εισαγωγής αέρος με τα τρία παξιμάδια όπως φαίνεται στην φωτογραφία
Εικόνα 2

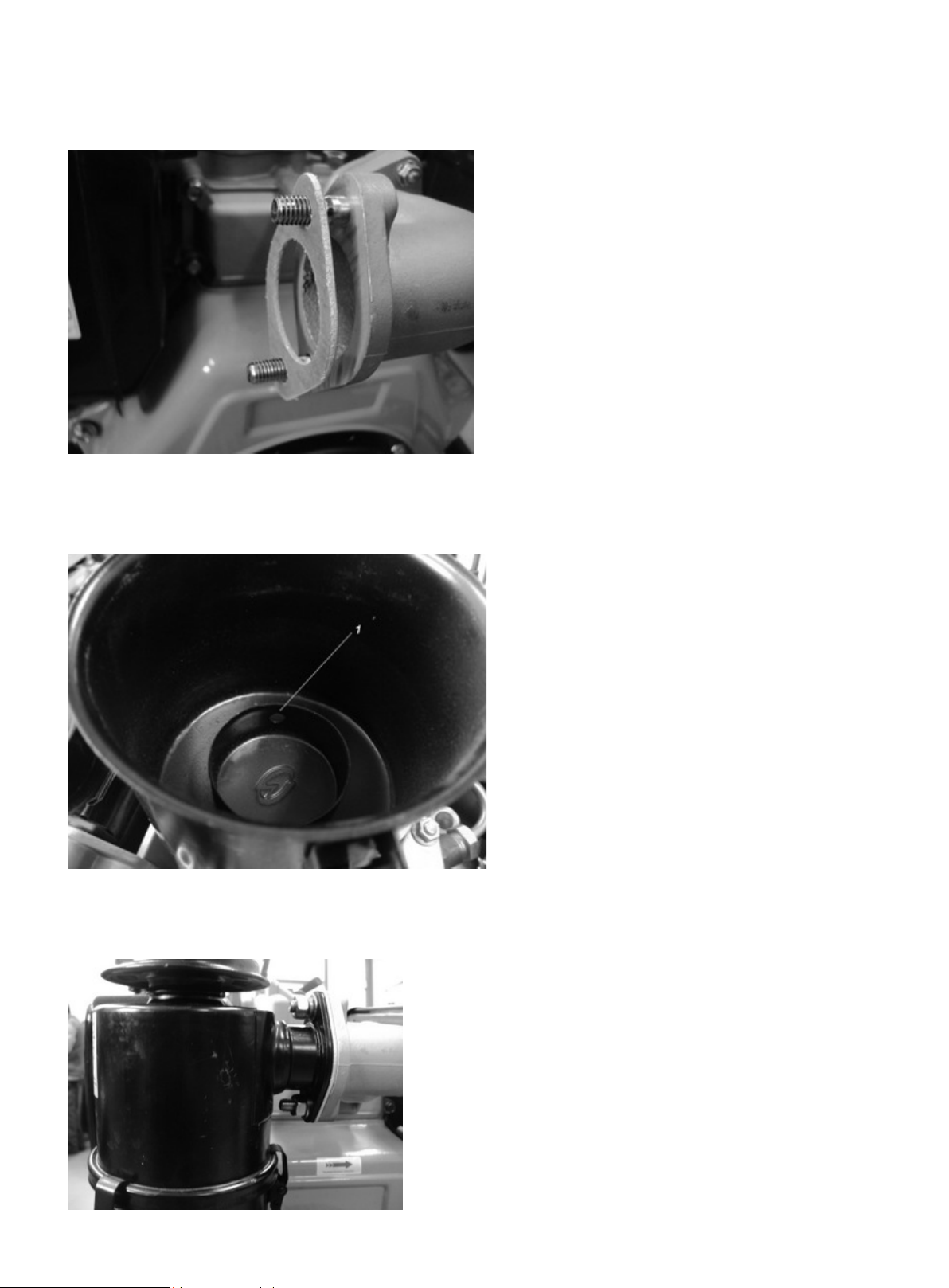

Σιγουρευτείτε ότι έχετε παρεμβάλει την φλάντζα ανάμεσα σε κεφαλή και σωλήνα εισαγωγής. Τοποθετούμε την
φλάντζα της εικόνας για στεγανοποίηση μεταξύ του φίλτρου αέρος και του σωλήνα εισαγωγής.
Εικόνα 3
Γεμίζουμε το κάτω μέρος του φίλτρου αέρος με λάδι με την τρύπα που φαίνεται στην φωτογραφία. -
Χρησιμοποιούμε λάδι φίλτρου αέρος 20W50 ή SAE30.
Εικόνα 4

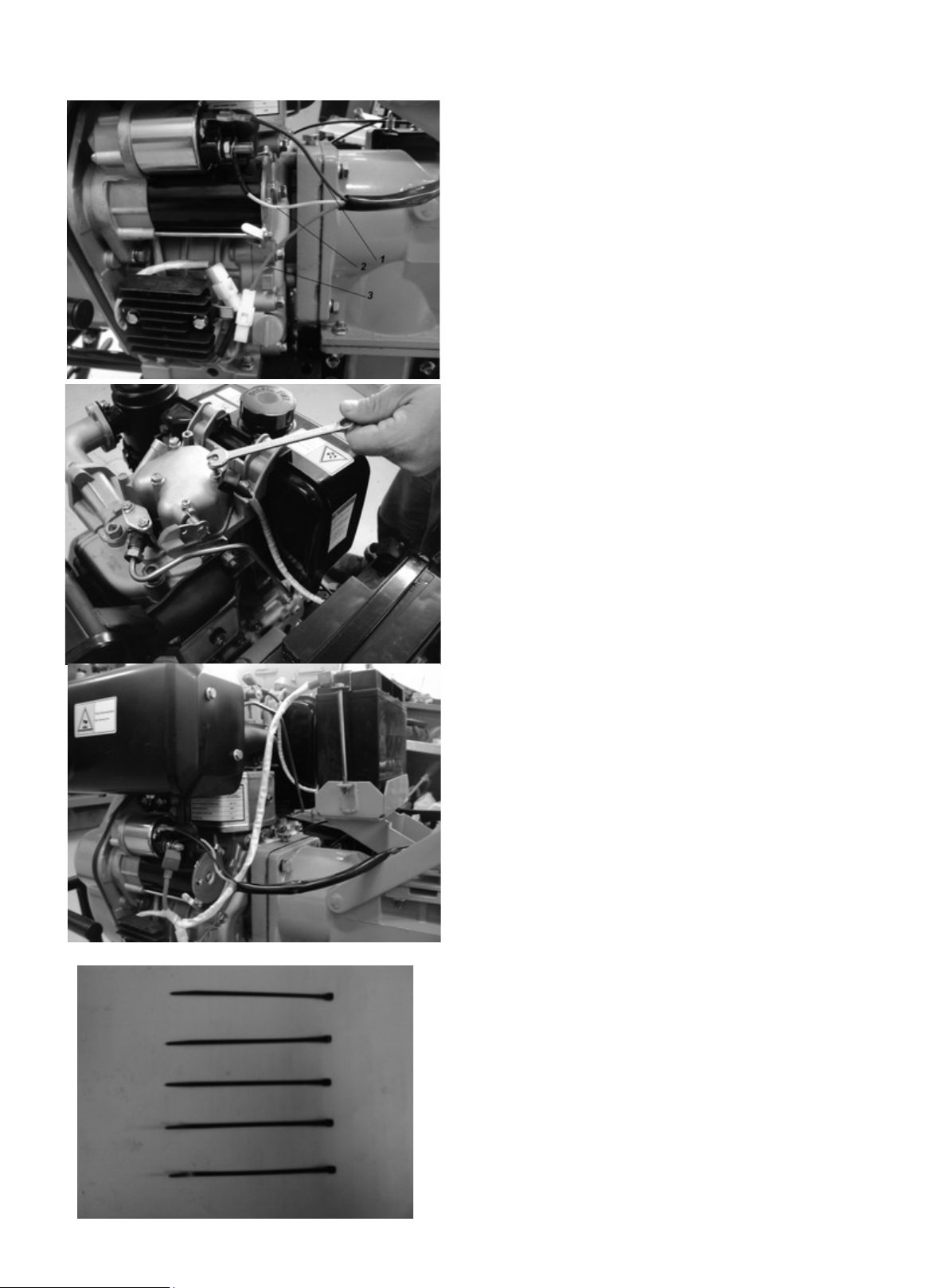

Τοποθετούμε το φίλτρο αέρος, που έχουμε γεμίσει με λάδι, στον σωλήνα εισαγωγής και σφίγγουμε τα
παξιμάδια.

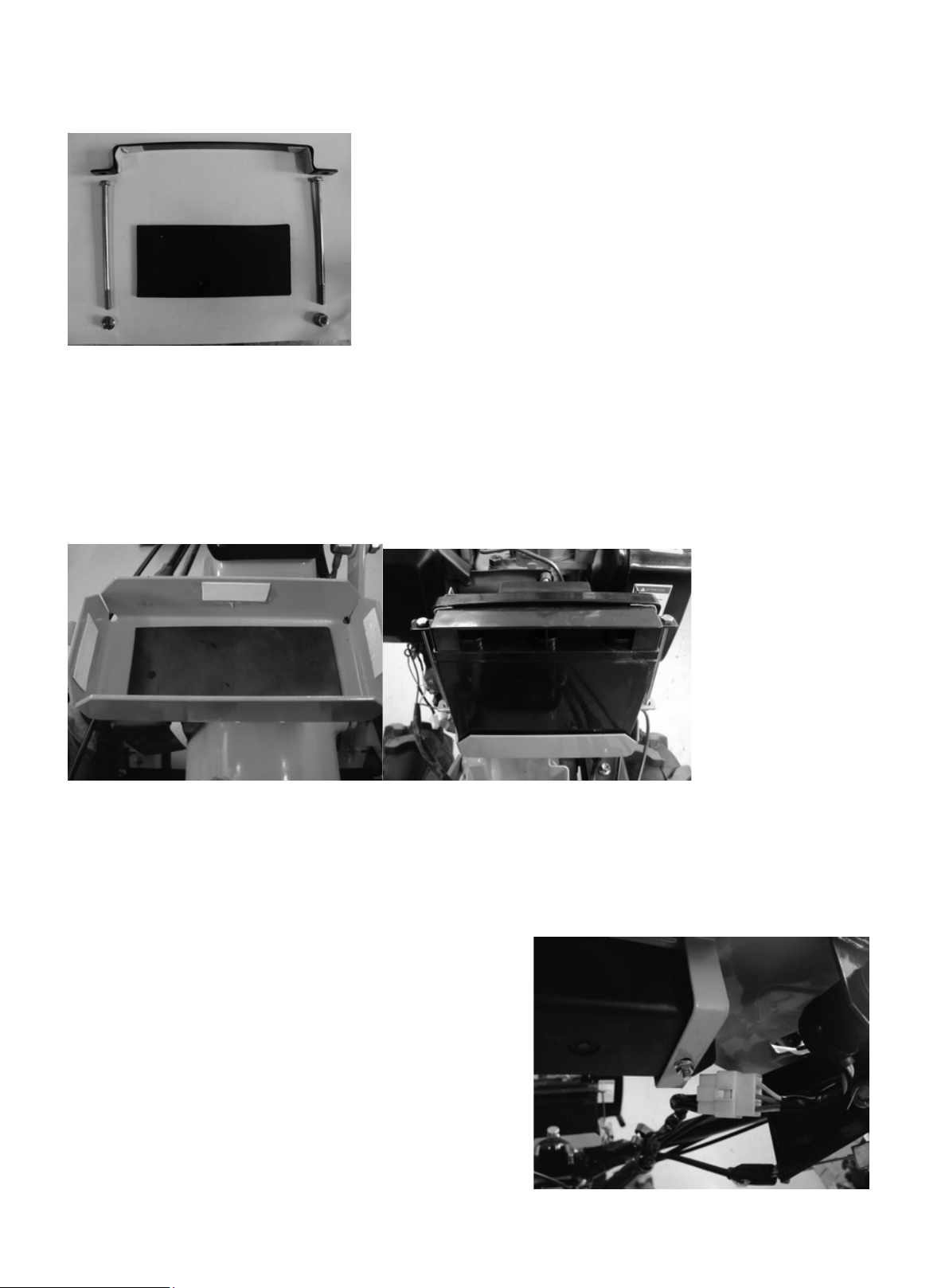

Εικόνα 5
