NARVI Stonet 6kW Quick guide

NARVI STONET 6kW / 9kW
FI
SE
GB
DE
RU
ASENNUS – JA KÄYTTÖOHJE
INSTALLATIONS- OCH BRUKSANVISNING
INSTALLATION AND INSTRUCTION MANUAL
INSTALLATIONS- UND BETRIEBSANLEITUNG
ИНСТРУКЦИЯ ПО МОНТАЖУ
И ЭКСПЛУАТАЦИИ
VERSIO 10/2013

ASENNUS- JA KÄYTTÖOHJE
NARVI STONET 6kW 907230
NARVI STONET 9kW 907232
FI
1. SÄHKÖKIUASPAKETTIIN KUULUU:
1. Kiuas ohjauslaitteineen
2. Kiinnityslevyt + kiinnitysruuvit
3. Lämpötila-anturi
4. Ohjausyksikkö
5. Kiukaan asennus- ja käyttöohje
2. ENNEN ASENNUSTA:
Tarkista seuraavat asiat:
- Kiuas on oikean kokoinen (kW) saunan kokoon (m3) verrattuna.
- Taulukossa 1 on esitetty saunan tilavuudet eri kiuastyypeille.
- Jos saunassa on eristämätöntä esim. tiili- ,kaakeli- tai lasipintoja on
jokaista tällaista seinäneliötä kohti laskettava 1,5 m3lisää saunatilavuuteen,
jonka perusteella määritetään taulukosta 1 tarvittava kiuasteho.
Taulukon 1 antamia saunan tilavuusarvoja ei saa ylittää eikä alittaa.
Taulukko 1. STONET-kiukaan asennustiedot
- Saunan minimikorkeus on määritelty taulukossa 1 samoin kuin minimisuojaetäisyydet.
- Varmista, että kiinnityslevyn ruuveille on riittävän tukeva kiinnitysalusta.
Pelkkä ohut paneeli ei riitä. Vahvistuksena voi olla lisäkoolaus paneelin takana tai
paneelin päällä vahvikelaudat, jotka kiinnittyvät seinäkoolaukseen.
- Kiuas voidaan asentaa myös seinäsyvennykseen. Katso kuva 1.
SAUNAAN SAA ASENTAA VAIN YHDEN SÄHKÖKIUKAAN.
Kiuasmalli Teho Löylyhuone Kiukaan minimisuojaetäisyydet Kivimäärä Liitäntä*)
Tilavuus Korkeus Sivuilla Edessä Kattoon Lattiaan 400 V 3N Sulakkeet
min max min A **) B **) C **) D **)
kW m3m3cm cm cm cm cm kg mm2A
STONET 907230
6 5 8 190 3 25 100 3 60 5x1,5 3x10
STONET 907232
9 8 14 190 5 25 100 3 60 5x2,5 3x16
**) Katso kuva 1 *) Liitäntäkaapelina kumikaapeli H07RN-F tai vastaava

3. ASENNUS:
3.1 Kiukaan, lämpötila-anturin ja ohjausyksikön asennusohje
- Kiukaan liittämisen sähköverkkoon saa suorittaa vain asennusoikeudet
omaava sähköasentaja voimassa olevien määräysten mukaan.
- Liitäntäkaapelina tulee käyttää kumikaapelia tyyppiä H07RN-F tai vastaavaa.
Suositellaan käyttämään vähintään 7-nap. kumikaapelia kun lämpötilan ohjaus
otetaan käyttöön. Kaapelin poikkipinta ja sulakekoko on ilmoitettu taulukossa 1.
3.11 Syöttökaapelin liittäminen
- Käännä kiuas etupuoli lattiaa vasten
- Poista pohjalevy
- Liitä liitäntäkaapeli
3.12 Lämpötila-anturin asennus
- Asenna anturi kuvan 2 alueelle
- Asenna lämpötila-anturi seinälle mukana
tulevilla ruuveilla (2 kpl Ø 2,9 x 16)
- Lämpötila-anturin johdotus voidaan upottaa.
- Kytke anturi piirilevylle kuvan 2.1
näyttämälle alueelle.
- Kytke ilman liitintä oleva johdon pää lämpötila-
anturiin, johdon voi katkaista sopivan
mittaiseksi.
Kuva 1. STONET-kiukaan suojaetäisyydet
Kuva 2.
3.13 Ohjausyksikön asennus
- Ohjausyksikkö voidaan asentaa saunaan
tai saunan ulkopuolelle. Ohjausyksikkö on
kosteussuojattu, joten se voidaan asentaa
myös pesuhuoneeseen.
- Saunassa ohjausyksikön asennuskorkeus
max. 90 cm ja min. 60 cm kiukaan sivulle
(Katso kuva 3)
- Kiinnitä ohjausyksikkö seinään ruuveilla
(2 kpl 3,5*15)
- Kytke ohjausyksikkö piirilevylle
kuvan 2.1 näyttämälle alueelle.
- Ohjausyksikön johdon pituus 3,0 m.
Tilauksesta saatavana max 10 m.
Ylimääräistä johdinta ei saa työntää
kiukaan kytkentäkoteloon.
Ohjausyksikön
kiinnitys seinälle.
HUOM! Ohjausyksikköä
ei saa asentaa
seinäsyvennykseen.
Kuva 3.
Kiukaan asennus
seinäsyvennykseen
C min
B min A min
min 3 cm
A minA min
max30 cm
10cm
Kuva 3.2
min. 20cm
Max. 90cm
Kuva 5.
Ohjauyksikön kiinnitys seinälle.
HUOM! Käsikapulaa eisaa
asentaa seinäsyvennykseen.
Kuva 2.1 Piirilevyn liitännät
Ohjausyksikön
pistoke
Lukitsinvipu
ulkoreunan
puolelle!
Lämpötila-anturin
pistoke

4. KIUKAAN KÄYTTÖ
- Kiukaan ohjausvirtakytkin sijaitsee kiukaan alaosassa sivulla (Katso kuva 5)
4.1 Yleiskuvaus
- I/O nappia painamalla kiuas menee päälle
ja pois päältä (vuorottelu).
- SET-nappia painamalla tehdään asetukset:
Esiajastus, päälläoloaika ja lämpötila.
Säätö tapahtuu +/- napeista. Asetuksia tehtäessä,
kunkin asetuksen kohdalla oleva LED vilkkuu ja
näytössä näkyy asetusta vastaava arvo.
- Päälläoloajan ja lämpötilan asetukset säilyvät
muistissa myös lyhyen sähkökatkon jälkeen.
Pidemmän sähkökatkon jälkeen ajat ovat oletusarvoja.
Esiajastusaika menee nollaksi aina käytön jälkeen.
- On/Off LED palaa punaisena aina, kun kiukaan
vastukset ovat päällä, muutoin vihreänä.
Esiajastuksen aikana On/Off LED ei pala. Kuva 6.
On/Off merkkivalo
Esiajastus (keltainen)
Päälläolo-
aika (vihreä)
Lämpötila (pun.)
SET
3.2 STONET-kiukaan asennus ja kivien ladonta
- Kiuas on lattialle asennettava malli
- Kiukaan asennuksessa on huomioitava annetut suojaetäisyydet
- Kiuas on kiinnitettävä seinään kuvan 4 mukaisesti
- Kiukaan kivet tulee latoa varovasti ettei kiukaan ulkovaipan
pinnoite vaurioidu.
- Kiukaan etuverkko on kaksiosainen. Ylempi osa voidaan irroittaa
kivien ladonnan helpottamiseksi alaosaan.
- Kivien ladonnassa on huolehdittava, että vastukset eivät taivu
eikä riittävä ilmankierto esty
- Kiukaalle sopiva kivikoon halkaisija on 5-10 cm
- Lado kivet harvaan. Liian tiiviisti täytetty kivitila aiheuttaa vastusten
ylikuumenemista ( =lyhyempi kestoikä) ja hidastaa saunan lämpenemistä.
- Kivitilan ulkokehä on ladottava kuitenkin mahdollisimman tiiviisti,
niin etteivät vastukset näy
- Keraamiset kivet eivät sovellu tähän kiukaaseen
VAJAATÄYTTEINEN KIVITILA AIHEUTTAA PALOVAARAN!
AINA ENNEN KIUKAAN PÄÄLLEKYTKEMISTÄ TARKISTA LÖYLYHUONE!
Malli
Stonet 6Kw
Stonet 9Kw
80
100
X min mm
Kuva 2.
X
min. 160
225 225
240
4.8x25 6kpl
278
160 50 300 300
70
70
Tason kannatusruuvien
paikat (lattiasta 860 mm)

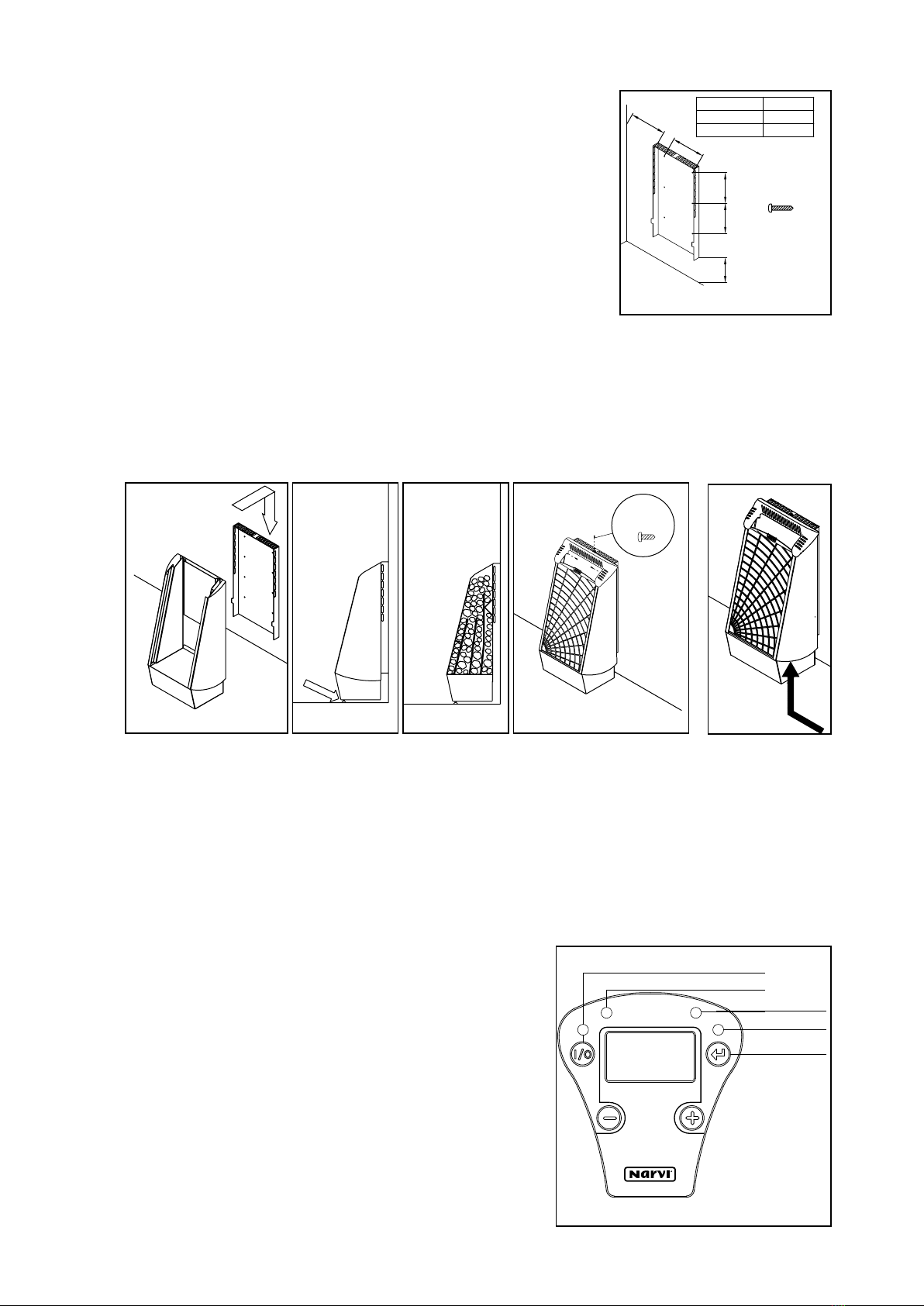

Kuva 4. Kiinnityslevyn paikka
Kuva 4.1
4.2x9.5 3kpl
Kuva 4.2
4.2x9.5 3kpl
4.2x9.5 3kpl
Kuva 4.4
4.2x9.5 3kpl
Kuva 4.3 Kuva 5.
SEINÄÄN ASENNUS:
- Pujota kiuas seinäkiinnityslevyn korvakkeisiin (kuva 4.1)
- Säädä jalkaruuvien korkeus, kiuas nojaa seinä kiinnitys levyä vasten (kuva 4.2)
- Kiuas voidaan asentaa myös kulmaan erillisellä kulma-asennustelineellä (lisävaruste)
- Asenna kiinnitysruuvit (Ø 4,2 x 9,5) yläkehykseen 2 kpl, seinäkiinnityslevyyn 1 kpl (kuva 4.4)

4.2 Lämpötila
- Näytöllä näkyy saunan lämpötila anturin kohdalla.
- Lämpötila voidaan valita väliltä 60°C–115°C yhden asteen välein.
- Kun lämpötilaa asetetaan näytöllä näkyy ensin muistiin asetettu lämpötila ja sen jälkeen
asetettava lämpötila sen mukaan kuin +/- nappeja painetaan.
4.3 Esiajastus
- Keltainen LED palaa, kun esiajastus on käytössä. Näytöllä näkyy jäljellä oleva aika ennen
kuin kiuas menee päälle.
- Kun aika on kulunut, menee kiuas päälle ja On/Off -LED alkaa palaa punaisena.
- Esiasetusaika ei jää muistiin vaan on aina käytön jälkeen nolla.
- Kun esiajastusta asetetaan keltainen LED vilkkuu. Ajastus tapahtuu ensin 30 min. portaissa,
sitten tunnin välein.
4.4 Päälläoloaika
- Näytöllä näkyy kuinka kauan kiuas on vielä päällä.
- Ajastus tapahtuu ensin 15 min portaissa, sitten puolen tunnin välein.
4.5 Päälläolo
- Kun kiuas on päällä näytössä näkyy saunan lämpötila.
- Vaihtoehtoisesti voidaan näyttö asettaa näyttämään jäljellä olevaa aikaa tai vuorottelemaan
ajan ja lämpötilan välillä. ks. kohta asetukset.
- Kun kiuas saavuttaa valitun lämpötilan, On/Off -LED palaa vihreänä ja kiukaan vastukset eivät
ole päällä.
- Kun kiuas jäähtyy niin paljon, että vastukset menevät uudelleen päälle palaa On/Off-LED
jälleen punaisena.
- Kiuas säilyttää toimintatilansa alle 3 min. sähkökatkoissa. Kun sähköt palaavat alle 3 min.
katkon jälkeen, kiuas jatkaa toimintaansa siitä pisteestä missä se oli ennen katkoa. Jos katko
on yli 3 min., kiuas menee pois päältä. Asetusarvot säilyvät aina muistissa sähkökatkon
pituudesta riippumatta.
4.6 Asetukset
- Kun kiuas laitetaan päälle, muistiin jäävä päälläoloajan asetus voidaan tehdä noin
1 minuutin ajan. Tämän jälkeen kiuas siirtyy normaaliin toimintatilaan ja sen jälkeen
tehtävät päälläoloajan asetukset vaikuttavat vain kyseiseen saunomiskertaan.
- Painamalla SET-nappia, keltainen LED vilkkuu ja näyttöön tulee nollat.
- Tämän jälkeen voidaan +/-napeilla valita haluttu esiajastus 30 min portaissa.
- Painamalla SET-nappia uudelleen, asetettu esiajastus jää muistiin.
Nyt vihreä LED vilkkuu kertoen, että päälläoloaika voidaan asettaa nyt +/-napeilla.
Näytöllä näkyy ensin muistissa oleva päälläoloaika.
Kun haluttu päälläoloaika on asetettu +/-napeilla, painetaan jälleen SET-nappia.
Nyt haluttu päälläoloaika jää muistiin.
- SET-napin painamisen jälkeen punainen LED vilkkuu. Ensinnä näytöllä näkyy
muistissa oleva lämpötila-asetus. Nyt voidaan asettaa haluttu lämpötila +/-napeilla.
Lämpötila-asetus tapahtuu asteikolla 60°C–115°C. Sen jälkeen painetaan vielä kerran
SET-nappia, jolloin kiuas menee asetettuun tilaan ja ledit palavat kiinteästi osoittaen
senhetkisen tilan.
- Jos keltainen LED palaa, esiajastus on päällä, näytössä jäljellä oleva esiajastusaika.
- Jos on/off LED palaa punaisena, kiuas on päällä, vastukset ovat päällä ja näytössä
saunan läpötila (oletus).
- Jos on/off LED palaa vihreänä, kiuas on päällä, mutta vastukset eivät sillä hetkellä
ole päällä, näytössä saunan läpötila (oletus).

- Kun asetukset on kerran tehty, pysyvät ne muistissa ja kiuas lämpiää aina samalla
tavalla ja saman asetetun ajan, kun I/O-napista kytketään virta päälle. Esiajastus on
kuitenkin aina nolla. Jos esiajastusta halutaan käyttää on se asetettava aina erikseen.
- Jos SET-nappia ei paineta halutun asetuksen jälkeen, jää LED vilkkumaan n. 1 minuutin
ajaksi. Tämän jälkeen kiuas palaa automaattisesti normaaliin toimintatilaan ja asetukset
jäävät muistiin.
4.7 Näytön asetukset
- Kiukaan normaali toimintatilassa näytöllä näytettävät suureet voidaan valita seuraavasti:
Normaalissa toimintatilassa painetaan samanaikaisesti + –nappia ja - –nappia yli 3 sekunnin
ajan. Näyttöön tulee ”d 1”. Painamalla nyt yksitellen +/- -nappeja voidaan valita 3:n eri
näyttötavan välillä: ”d 1”,”d 2” ja ”d 3”.
- ”d 1”: Näytössä näkyy saunan lämpötila
- ”d 2”: Näytössä näkyy jäljelläoleva päälläoloaika
- ”d 3”: Näytössä vuorottelevat saunan lämpötila (punainen LED palaa)
ja jäljelläoleva päälläoloaika (vihreä LED palaa).
- Kun näyttötapa on valittu palataan normaaliin toimintatilaan painamalla SET nappia.
- Jos SET –nappia ei paineta asetuksen jälkeen, jää näyttöön ”d” ja valitun näyttötavan numero
n. 1 minuutin ajaksi. Tämän jälkeen kiuas palaa automaattisesti normaaliin toimintatilaan ja
asetukset jäävät muistiin.
- Näyttötavan asetus säilyy muistissa sähkökatkoissa.
- Esiajastuksen aikana näytössä näkyy aina jäljelläoleva esiajastusaika.
- Vikatilanteissa näytössä voi näkyä virhekoodi, joiden merkitykset ovat seuraavat:
- ”E01” : Anturipiiri on avoin, tai anturi puuttuu.
- ”E02” : Anturi on oikosulussa
- ”E03” –Ylilämpösuoja lauennut/ katkos.
Lämpötila anturissa on mahdollisuus kuitata lauennut ylilämpösuoja.
Palautus vaatii kovan painalluksen.
HUOM! Virheen tullessa kiuas kytketään pois päältä. Selvitä virheen syy.
4.8 Esimerkkejä
Haluttu saunomislämpötila on noin 100°C ja
kiukaan halutaan olevan kerrallaan päällä 2,5 tuntia.
1. Kytketään virta I/O –napista.
2. Painetaan SET nappia -> keltainen led vilkkuu.
3. Painetaan SET nappia toisen kerran -> vihreä LED vilkkuu
4. Painetaan + tai – nappia niin monta kertaa, että näytössä on lukema 2:30
5. Painetaan SET –nappia -> punainen LED vilkkuu
6. Painetaan + tai –nappia niin monta kertaa, että näytössä on lukema P14
7. Painetaan SET –nappia -> kiuas menee päälle ja asetetut arvot jäävät muistiin myös
seuraava kertaa varten
Halutaan asettaa kiuas päälle vasta 3 tunnin kuluttua
1. Kytketään virta I/O –napista
2. Painetaan SET-nappia -> keltainen led vilkkuu
3. Painetaan + tai – nappia niin monta kertaa, että näytössä näkyy 3:00
4. Painetaan SET-nappia -> vihreä LED vilkkuu
5. Jos halutaan säilyttää asetettu päälläoloaika painetaan SET-nappia,
muutoin päälläoloaika voidaan säätää + tai – napeilla
6. SET-napin painalluksen jälkeen punainen LED vilkkuu. Jos halutaan asettaa lämpötila
se tehdään + tai – napeilla, muutoin painetaan SET-nappia ja kiuas menee päälle.

Esiajastusaikaa on vielä jäljellä, mutta saunan halutaankin menevän heti päälle.
1. Painetaan SET-nappia -> keltainen LED vilkkuu ja näytöllä on jäljelläoleva
esiajastusaika.
2. Painetaan – nappia niin monta kertaa, että näyttö askeltaa nollaan.
-> kiuas menee päälle ja vasemman yläkulman On/Off -LED palaa punaisena.
Esiajastuksen aikana se ei pala ollenkaan.
3. Painetaan SET-nappia -> vihreä LED vilkkuu
4. Painetaan SET-nappia -> punainen LED vilkkuu
5. Painetaan SET-nappia -> kiuas on normaalisti päällä näytöllä olevan ajan.
5. TEKNISET TIEDOT
5.1 Tekniset tiedot
• Lämpötilan säätö 60 ºC–115 ºC
• Esiasetteluaika max. 24 h
• Lämmitysaika max. 4 h
5.2 Yläkortti
• suojaus IPX4
• ohjausyksikkö voidaan
asentaa saunaan tai
pukutilaan
5.3 Alakortti
• jännite 230 V 3N 50 Hz
• virta 16 A
• kiukaan teho max. 10,5 kW
• suojaus IPX4
• ylilämpösuojaus 144 ºC
• Sulake 100mA
6. SAUNAN ILMANVAIHTO:
- Saunan ilmanvaihto on järjestettävä mahdollisimman tehokkaasti riittävän happipitoisuuden
ja raikkauden saavuttamiseksi. Saunahuoneen ilman tulisi vaihtua 3-6 kertaa tunnissa.
Saunan ilmanvaihto on suositeltavaa toteuttaa LVI-suunnittelijan suunnitelman mukaisesti.
- Raitisilma johdetaan halkaisialtaan n.100 mm:n putkella
Poistoilma on hyvä poistaa halkaisijaltaan suuremmalla putkella kuin tuloilma.
- Jos ilmanvaihto on koneellinen, suositellaan tuloilmaventtiili sijoitettavaksi kattoon kiukaan
lähelle. Huomioi lämpötila-anturin etäisyys tuloilmaventtiilistä!
- Lämpötila-anturin ja raitisilmaputken väli pitää olla vähintään 1000 mm
tai 500 mm suunnatulla suulakkeella.
- Painovoimaisella ilmanvaihdolla tuloilmaventtiili suositellaan asennettavaksi kiukaan viereen
tai alapuolelle, joko seinään tai lattiaan.
- Raitisilman tuonnissa on tärkeää ilman sekoittuminen saunailmaan ja löylyyn.
- Poistoilma johdetaan pois mahdollisimman kaukaa tuloilmasta sekä läheltä lattiaa.
- Poistoilmaventtiili voi olla lauteiden alla.
- Poistoilma voidaan johtaa saunatilasta pesuhuoneen kautta esim. oven alapuolelta.
Oven alla pitää olla n.100-150 mm väli lattiaan.
- Jos saunaan asennetaan erillinen saunan kuivatusventtiili sen paikka on saunan katossa.
(Suljetaan lämmityksen ja saunomisen ajaksi.)
Enää 15min. saunomisaikaa, mutta saunomista halutaan jatkaa pidempään
1. Painetaan SET-nappia -> vihreä LED vilkkuu, näytöllä edelleen jäljelläoleva saunomisaika
2. Painetaan + -napilla haluttu määrä lisää aikaa
3. Painetaan SET-nappia -> punainen LED vilkkuu
4. Painetaan SET-nappia -> kiuas jatkaa päälläoloaan näytöllä olevan ajan.
5. Huom! Kun haluttu määrä aikaa on asetettu, voi vihreän LEDin jättää myös vilkkumaan.
Tällöin palataan normaaliin toimintatilaan automaattisesti noin 1 minuutin kuluttua.

7. SAUNAN RAKENNE:
- Saunan tulee olla hyvin lämpöeristetty, varsinkin katto, josta eniten löyly pyrkii poistumaan.
Kosteuden vuoksi suositellaan saunan lämpöeristeet suojaamaan kosteutta läpäisemättömällä
esim. alumiinipaperilla. Pintaverhoukseen tulee aina käyttää puuta.
8. SUOJAKAIDE:
- Kiukaan ympärille voidaan tarvittaessa rakentaa suojakaide, tällöin on ehdottomasti
noudatettava annettuja vähimmäisetäisyyksiä palava-aineisiin rakenteisiin.
9. TÄRKEÄT LISÄOHJEET
- Kuumaa kiuasta pitää varoa, koska kiukaan kivet ja metalliosat kuumenevat ihoa polttavaksi
- Kiukaankiville pitää heittää vettä pieninä määrinä (1-2dl), koska höyrystyessä vesi on polttavaa
- Tämä laite ei ole tarkoitettu lasten tai muiden sellaisten henkilöiden käytettäväksi
joiden fyysiset, aistinvaraiset, henkiset ominaisuudet, kokemuksen tai tiedon puute estävät heitä
käyttämästä laitetta turvallisesti, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole
opastanut heille laitteen käyttöä
- Lapsia on valvottava jotteivät he leiki tällä laitteella
- Tarkista aina ennen kiukaan päälle kytkemistä löylyhuone
- Väärin täytetty kivitila aiheuttaa palovaaran
- Peittäminen aiheuttaa palovaaran
- Ruostumattomalla ulkovaipalla varustetun kiukaan vaippa saattaa muuttaa väriään lämmitettäessä,
tämä on ominaista ruostumattomalle materiaalille, takuu ei koske värin muutosta.
Kiukaan eristysresistanssimittauksessa saattaa esiintyä vuotoa, johtuen varastoinnin tai kuljetuksen
aikana lämmitysvastuksien eriste-aineeseen imeytyneestä ilmassa olevasta kosteudesta. Kosteus
saadaan poistumaan vastuksista parin lämmityskerran jälkeen.
Älä kytke sähkökiukaan tehonsyöttöä vikavirtakytkimen kautta!
10. KYTKENTÄKAAVIO:
Kytkentäkaaviossa liittimien sijainti on viitteellinen. Katso piirilevyn merkinnät.
400V 3N~
-t
J1-2
2 31 4
Sähkölämmityksen ohjaus
Näyttö
J1-1 J1-3 J1-4
J2
NTC
Ylilämpö-
suoja
VA1 VA2 VA3
A1 A2
Ohjausyksikkö
ON/OFF
Kytkin
B1 B2
NTC+12V CTL __
J7
J8
L1L1N CTL L2 L2 PE PEL3 L3N
J10
J9 CTL
J1-5 J1-6
CLK Y-AL.
5 6 X6
punainen
sininen
keltainen
valkoinen
A1 A2 B1 B2
YLS. NTC

INSTALLATIONS- OCH BRUKSANVISNING
NARVI STONET 6kW 907230
NARVI STONET 9kW 907232
SE
1. PAKETET MED ELEKTRISKT BASTUAGGREGAT INNEHÅLLER:
1. Bastuaggregat med styrenhet
2. Fästplattor + fästskruvar
3. Temperaturgivare
4. Styrenhet
5. Installations- och bruksanvisning för aggregatet
2. FÖRE INSTALLATIONEN:
Kontrollera följande saker:
– Att aggregatet har rätt effekt (kW) i förhållande till bastuns volym (m3).
– I tabell 1 anges bastuvolymerna för olika bastuaggregatsmodeller.
– Om det nns icke-värmeisolerade ytor av exempelvis tegel, kakel eller glas
i bastun, ska man för varje sådan kvadratmeter väggyta lägga till 1,5 m3
bastuvolym, på basen av vilken man bestämmer den bastuaggregatseffekt som behövs
utgående från tabell 1.
De bastuvolymer som anges i tabell 1 får varken överskridas eller underskridas.
Tabell 1. Installationsdata för STONET-aggregat
– Bastuns minimihöjd samt minimisäkerhetsavstånden anges i tabell 1.
– Försäkra dig om att fästunderlaget för fästplattans skruvar är tillräckligt stadigt.
Enbart en tunn panel räcker inte. Som förstärkning kan man ha en extra spikregel
bakom panelen eller förstärkningsbrädor som placeras ovanpå panelen och fästs i
spikregeln på väggen.
– Bastuaggregatet kan också installeras i en nisch i väggen. Se gur 1.
MAN FÅR INTE INSTALLERA MER ÄN ETT BASTUAGGREGAT I BASTUN.
Bastuugnsmodell Effekt Basturum Bastuugnens minimisäkerhetsavstånd Stenmängd Anslutning*)
Volym Höjd På sidorna Framför Till taket Till
golvet
400 V 3N Säkringar
min max min A **) B **) C **) D **)
kW m3m3cm cm cm cm cm kg mm2A
STONET 907230
6 5 8 190 3 25 100 3 60 5x1,5 3x10
STONET 907232
9 8 14 190 5 25 100 3 60 5x2,5 3x16
**) Se gur 1 *) Som anslutningskabel används gummikabel av typ
H07RN-F eller motsvarande kabel

3. INSTALLATION:
3.1 Installationsanvisningar för bastuaggregatet, temperaturgivaren och styrenheten
- Endast en auktoriserad elmontör får ansluta bastuaggregatet till elnätet i enlighet med
gällande bestämmelser.
- Som anslutningskabel ska användas gummikabel av typ H07RN-F eller motsvarande.
- Om kontrollen av temperatur tas i bruk, rekommenderar vi gummikabel med minst sju poler
som anslutningskabel. Kabelns tvärsnittsyta samt säkringens klass framgår av tabell 1.
3.11 Anslutning av elmatningskabeln
- Vänd på aggregatet så att framsidan är
mot golvet
- Ta bort bottenplåten
- Koppla till anslutningskabeln
3.12 Installation av temperaturgivaren
- Installera givaren på det område som
bild 2 visar.
- Fäst temperaturgivaren på väggen med
medföljande skruvar (2 st Ø 2,9 x 16).
- Temperaturgivarens kabling kan fällas in.
- Koppla givaren till kretskortet på det område
som bild 2.1 visar.
- Koppla den ända av ledningen som inte har
koppling till temperaturgivaren.
Du kan kapa ledningen till önskad längd.
Bild 1. Skyddsavstånd till bastuaggregatet STONET
Bild 2.
3.13 Installation av styrenheten
- Styrenheten kan installeras i eller utanför bastu-
rummet. Styrenheten är fuktskyddad, så den
kan installeras också i tvättrummet.
- Styrenhetens installationshöjd i bastun är
max. 90 cm och min. 60 cm vid bastu-
aggregatets sidor (Se bild 3).
- Installera styrenheten på väggen med hjälp
av skruvar (2 st 3,5 x 15).
- Koppla styrenheten till kretskortet på det
område som bilden 2.1 visar.
- Styrenhetens ledning är 3,0 m lång.
- På särskild beställning kan man få en upp till
10 m lång ledning. Överloppskabel får inte
skjutas in i aggregatets kopplingsdosa.
Hur man fäster
styrenheten på väggen.
OBS! Styrenheten får
inte installeras i en
väggnisch.
Bild 3.
Installation av bastuugn
i väggnisch
C min
B min A min
min 3 cm
A minA min
max30 cm
10cm
Kuva 3.2
min. 20cm
Max. 90cm
Kuva 5.
Ohjauyksikön kiinnitys seinälle.
HUOM! Käsikapulaa eisaa
asentaa seinäsyvennykseen.
Bild 2.1 Kretskortets anslutningar
Stickkontakt för
styreneheten
Låsningsspak på
utkantssidan!
Stickkontakt för
temperaturgivaren

4. ANVÄNDNING AV BASTUAGGREGATET
- Bastuaggregatets styrströmbrytare sitter vid sidan på aggregatets nedre del (se bild 5).
4.1 Översikt
- Bastuaggregatet kopplas på och från med knappen
I/O (turvis).
- Med knappen SET ställer du in följande: förvalstid,
påkopplad tid och temperatur.
- Inställningen utförs via knapparna +/-. Då du gör
inställningarna blinkar diodlampan vid respektive
alternativ och i rutan visas det motsvarande värdet.
- Inställningarna för den påkopplade tiden och temperaturen
blir kvar i minnet även under ett kort elavbrott. Efter ett
längre elavbrott återställs tiderna till sina utgångsvärden.
Förvalstiden går till noll efter varje användningsgång.
- Diodlampan On/Off lyser rött alltid då bastuaggregatets
motstånd är påslagna, annars lyser den grönt.
Under förvalstiden lyser diodlampan On/Off inte. Bild 6.
Diodlampa On/Off
Förvalstid (gul)
Påkopplad
tid (grön)
Temperatur(röd)
SET
3.2 Att installera bastuaggregatet STONET och rada stenarna
- Bastuaggregatet är en modell som installeras på golvet
- Vid installation av bastuaggregatet ska man observera de angivna
skyddsavstånden.
- Fäst bastuaggregatet vid väggen såsom bild 4 visar.
- Bastuaggregatets framnät är tudelat. Dess övre del kan lösgöras
för att underlätta radandet av stenarna i den nedre delen.
- Rada upp stenarna varsamt för att inte skada yttermantelns ytbeläggning.
- Då du radar stenarna, ska du se till att motstånden inte bågnar
och att luftväxlingen blir tillräcklig.
- Lämplig stendiameter för aggregatet är 5–10 cm.
- Stenarna får inte packas alltför tätt. Om man fyller stenmagasinet
för tätt leder det till att motstånden överhettas (= kortare livslängd)
och bastun uppvärms långsammare.
- Rada upp stenarna så tätt som möjligt vid stenmagasinets framyta, så att motstånden inte syns.
- Keramiska stenar lämpar sig inte för det här bastuaggregatet
ETT STENMAGASIN SOM INTE HAR FYLLTS HELT OCH HÅLLET FÖRORSAKAR BRANDRISK
KONTROLLERA ALLTID BASTURUMMET INNAN DU KOPPLAR PÅ BASTUAGGREGATET!
Bild 2. Fästplåtens plats
Malli
Stonet 6Kw
Stonet 9Kw
80
100
X min mm
Kuva 2.
X
min. 160
225 225
240
4.8x25 6kpl
278
160 50 300 300
70
70
Tason kannatusruuvien
paikat (lattiasta 860 mm)
Modell
INSTALLATION PÅ VÄGGEN:
- Fäst bastuugnen i skårorna på fästplattan på väggen (bild 4.1).
- Ställ in benskruvarnas höjd så att bastuugnen vilar mot fästplattan (bild 4.2).
- Bastuugnen kan också installeras i ett hörn med hjälp av en särskild ram (extrautrustning).
- Skruva fast två fästskruvar (Ø 4,2 x 9,5) på den övre ramen och en skruv på den platta som
är fäst på väggen (se bild 4.4).
Bild 4.1
4.2x9.5 3kpl
Bild 4.2
4.2x9.5 3kpl
4.2x9.5 3kpl
Bild 4.4
4.2x9.5 3kpl
Bild 4.3 Bild 5.

4.3 Förvalstid
- Den gula diodlampan lyser då förvalstiden är i bruk. I rutan visas den tid som återstår innan
bastuaggregatet slås på.
- Då tiden går ut, slås bastuaggregatet på och ljusdioden On/Off börjar lysa rött.
- Förvalstiden sparas inte i minnet utan den går alltid till noll efter användningen.
- Den gula ljusdioden blinkar medan förvalstiden ställs in. Förvalstiden ställs in först i steg på
30 minuter och sedan på en timme.
4.4 Påkopplad tid
- I rutan visas hur länge bastuaggregatet ännu förblir påkopplat.
- Den påkopplade tiden ställs in först i steg på 15 minuter och sedan i steg på en halvtimme.
4.5 När bastuaggregatet är på
- Då bastuaggregatet slås på, visas temperaturen i bastun i rutan.
- Alternativt kan visningen ställas in så att den visar den återstående tiden eller turvis växla
mellan tid och temperatur. Se punkt Inställningar.
- Då bastuaggregatet uppnår den valda temperaturen, lyser diodlampan On/Off grönt och
aggregatets motstånd slås från.
- Då bastuaggregatet kyls ner så mycket att motstånden åter slås på, lyser diodlampan
On/Off igen rött.
- Bastuaggregatet klarar av fungerande elavbrott som pågår mindre än tre minuter.
Om elförsörjningen återställs efter ett elavbrott som har pågått mindre än tre minuter, fortsätter
aggregatet sin funktion från den punkt där den var innan avbrottet ägde rum. Om avbrottet
pågår över tre minuter, slås bastuaggregatet av. Ställvärdena sparas i minnet oavsett
elavbrottets längd.
4.6 Inställningar
- Medan bastuaggregatet är påslaget, kan du spara den påkopplade tiden i minnet under ca
1 minut. Efter det övergår bastuaggregatet till sitt normala driftläge och eventuell justering av
den påkopplade tiden inverkar endast på den aktuella uppvärmningen.
- Då du trycker ned knappen SET, börjar den gula diodlampan blinka och det visas nollor i rutan.
- Efter det kan du välja den önskade förvalstiden via knapparna +/- i steg på 30 minuter.
- Du sparar den inställda förvalstiden i minnet genom att åter trycka knappen SET.
- Då blinkar den gröna diodlampan och indikerar att den påkopplade tiden kan ställas in via + /-
knapparna. I rutan visas först den påkopplade tid som har lagrats i minnet.
- Då du har ställt in önskad påkopplad tid via knapparna +/-, ska du igen trycka på knappen SET.
Nu lagras den önskade påkopplade tiden i minnet.
- Efter att knappen SET har tryckts ner, börjar den röda diodlampan blinka igen. I rutan visas
först den temperaturinställning som har lagrats i minnet. Då kan man ställa in den önskade
temperaturen via + /- knapparna. Temperaturen ställs in på skalan mellan 60°C och 115°C.
Efter detta trycks knappen SET ner en gång till för att ställa bastuaggregatet till det inställda
läge som indikeras av diodlamporna som lyser kontinuerligt.
- Om den gula diodlampan lyser, är förvalstiden påkopplad och den återstående förvalstiden
visas i rutan.
- Om diodlampan On/Off lyser rött, är bastuaggregatet påslaget, motstånden är påslagna och
i rutan visas temperaturen i bastun (utgångsvärde).
- Om diodlampan On/Off lyser grönt, är bastuaggregatet påslaget men motstånden är för
tillfället inte påslagna – i rutan visas temperaturen i bastun (utgångsvärde).
4.2 Temperatur
- I rutan visas temperaturen i bastun vid givaren.
- Temperaturen kan väljas mellan 60°C–115°C med ökning på en grad.
- Då du ställer in temperaturen, visas det i rutan först den temperatur som har sparats i minnet
och efter det den temperatur som håller på att ställas in genom att trycka knapparna +/-.

4.7 Inställningar som visas i rutan
- De parametrar som visas i rutan under bastuaggregatets normalläge, kan väljas enligt följande:
Håll både knapparna + och - samtidigt nedtryckta i över tre sekunder då bastuaggregatet är i
sitt normalläge, I rutan visas ”d 1”. Genom att trycka ned knapparna +/- en åt gången kan du nu
välja mellan tre olika visningsmoder: ”d 1”,”d 2” och ”d 3”.
- ”d 1”: I rutan visas temperaturen i bastun
- ”d 2”: I rutan visas den återstående påkopplade tiden
- -”d 3”: I rutan visas turvis temperaturen i bastun (den röda diodlampan lyser)
och den återstående påkopplade tiden (den gröna diodlampan lyser).
- Efter val av visningsmod, går du åter till normalläget genom att trycka på knappen SET.
- Om du inte trycker knappen SET efter inställningen, visas i rutan ”d” och numret för den valda
visningsmoden i ca en minut. Efter det återställs bastuaggregatet automatiskt till sitt normalläge
och inställningarna lagras i minnet.
- Inställningen av visningsmoden sparas i minnet under elavbrotten.
- Under förvalstiden visas det i rutan alltid den återstående förvalstiden.
- Vid felsituationer kan det även visas en felkod i rutan. Den betyder följande:
- ”E01” : Givarkretsen är öppen eller givaren saknas.
- ”E02” : Givaren är kortsluten.
- E03” – Överhettningsskyddet har utlösts/ avbrott.
Om överhettningsskyddet har utlösts, kan det kvitteras via temperaturgivaren.
Kvitteringen kräver en kraftig tryckning.
OBS! Vid felsituation kopplas bastuaggregatet från. Red ut orsaken till felet.
4.8 Exempel
Den önskade badtemperaturen är ca 100°C och du önskar att bastuaggregatet
vid varje användningsgång hålls påkopplat i 2,5 timmar.
1. Koppla på strömmen via knappen I/O.
2. Tryck ner knappen SET -> den gula diodlampan blinkar.
3. Tryck ner knappen SET en andra gång -> den gröna diodlampan blinkar.
4. Tryck ner knappen + eller - upprepade gånger tills det står 2:30 i rutan.
5. Tryck ner knappen SET -> den röda diodlampan blinkar.
6. Tryck ner knappen + eller - upprepade gånger tills det står P14 i rutan.
7. Tryck ner knappen SET -> bastuaggregatet slås på och de inställda värdena sparas
i minnet för nästa gång.
Om du önskar att bastuaggregatet kopplas på först efter 3 timmar.
1. Koppla på strömmen via knappen I/O.
2. Tryck ner knappen SET -> den gula diodlampan blinkar.
3. Tryck ner knappen + eller - upprepade gånger tills det står 3:00 i rutan.
4. Tryck ner knappen SET -> den gröna diodlampan blinkar.
5. Om du vill behålla den inställda påkopplade tiden, tryck ner knappen SET, i annat fall kan den
påkopplade tiden ställas in med knapparna + eller -.
6. Efter att knappen SET har tryckts ner en kort tid, börjar den röda diodlampan blinka. Om du vill
ställa in temperaturen, gör du det via knapparna + eller - , i annat fall trycks knappen SET ner
och bastuaggregatet slås på.
- Då inställningarna en gång har gjorts, sparas de i minnet och bastuaggregatet värms alltid upp
på samma sätt och för samma förinställd tid när strömmen kopplas på via knappen I/O.
Förvalstiden är ändå alltid noll. Om du vill använda förval av tiden, bör det alltid ställas in skilt.
- Om knappen SET inte trycks ner efter att den önskade inställningen har utförts, fortsätter
diodlampan att blinka i ca 1 minut. Efter det återställs bastuaggregatet automatiskt till sitt
normalläge och inställningarna lagras i minnet.

Det nns ännu förvalstid kvar, men du vill ändå slå på bastuaggregatet genast.
1. Tryck ner knappen SET -> den gula diodlampan blinkar och i rutan visas den återstående
förvalstiden.
2. Tryck ner minusknappen upprepade gånger tills det står noll i rutan.
-> bastuaggregatet slås på och diodlampan On/Off i det övre vänstra hörnet lyser rött.
Under förvalstiden lyser den inte alls.
3. Tryck ner knappen SET -> den gröna diodlampan blinkar.
4. Tryck ner knappen SET -> den röda diodlampan blinkar.
5. Tryck ner knappen SET -> bastuaggregatet förblir påslaget normalt i den tid som visas i rutan.
5. TEKNISKA DATA
5.1 Tekniska data
• Reglering av temperatur 60 ºC–115 ºC
• Förvalstid max. 24 h
• Påkopplad tid max. 4 h
5.2 Övre kort
• skyddsklass IPX4
• styrenheten kan installeras
i bastu eller bastuns
omklädningsrum
5.3 Nedre kort
• spänning 230 V 3N 50 Hz
• ström 16 A
• bastuaggregatets effekt max. 10,5 kW
• kapslingsklass IPX4
• överhettningsskydd 144 ºC
• säkring 100mA
6. VENTILATION I BASTUN:
- Bastun skall ha så effektiv ventilation som möjligt för att luften ska vara tillräckligt
frisk och syrerik. Luften i basturummet borde växlas 3–6 gånger i timmen.
Det rekommenderas att ventilationen av bastun förverkligas enligt VVS-planerarens plan.
- Tilluften ska ledas med ett rör med en diameter på ca 100 mm.
Utloppsluftrörets diameter skulle vara större än inloppsrörets diameter.
- Om ventilationen är maskinell, rekommenderas det att inloppsluftventilen placeras i taket
nära bastuaggregatet. Beakta temperaturgivarens avstånd från inloppsluftventilen!
- Avståndet mellan temperaturgivare och friskluftsrör skall vara minst 1000 mm eller 500 mm
från ett riktat munstycke.
- Om ventilationen är naturlig, rekommenderas det att inloppsluftventilen installeras bredvid
eller under bastuaggregatet, antingen i väggen eller i golvet.
- Vid intagningen av friskluft är det väsentligt att den blandas med
basturummets luft och badångan.
- Frånluft avleds från närheten av golvet så långt bort från tilluften som möjligt.
- Frånluftsventilen kan vara under bastulaven.
- Man kan leda ut frånluften från basturummet via tvättrummet, exempelvis
under dörren. Öppning mellan dörrens underkant och golvet ska vara ca 100–150 mm.
- Om basturummet förses med en skild förtorkningsventil, ska den placeras i basturummets tak.
(Ventilen ska stängas för användningeav bastun.)
Det återstår endast 15 minuter badtid, men du önskar bada bastu längre tid än så.
1. Tryck ner knappen SET -> den gröna diodlampan blinkar – i rutan visas fortfarande den
återstående badtiden.
2. Öka den påkopplade tiden i önskad mån genom att trycka på plusknappen.
3. Tryck ner knappen SET -> den röda diodlampan blinkar.
4. Tryck ner knappen SET -> bastuaggregatet förblir påslaget i den tid som visas i rutan.
5. Obs! Efter att du har ställt in den önskade tidsperioden, kan du låta den gröna diodlampan blinka.
Då återgår bastuaggregatet till sitt normalläge automatiskt efter ca 1 minut.

400V 3N~
-t
J1-2
2 31 4
J1-1 J1-3 J1-4
J2
NTC
VA1 VA2 VA3
NTC
A1 A2
YLS.
B1 B2
NTC+12V CTL __
J7
J8
L1L1N
CTL
L2 L2 PE PEL3 L3N
J10
J9
CTL
J1-5 J1-6
CLK Y-AL.
5 6
X6
röd blå gul vit
A1 A2 B1 B2
Överhettnings-
skydd
Styrenhet
Visning
ON/OFF
brytare
Styrning av elvärme
7. BASTUNS KONSTRUKTION:
- Bastun skall vara väl värmeisolerad, i synnerhet i taket, dit största delen av värmen söker sig då
man kastar bad. På grund av fukten rekommenderas att bastuns värmeisolering täcks med fukttätt
material, exempelvis aluminiumfolie. Man ska alltid använda trä som ytbeklädnadsmaterial i bastun.
8. SKYDDSRÄCK:
- Man kan vid behov bygga ett skyddsräcke kring bastuaggregatet, man måste då ovillkorligen
följa anvisningarna om minimiavstånd till konstruktioner av brännbart material.
9. VIKTIGA TILLÄGGSANVISNINGAR
- Man skall iaktta försiktighet i närheten till ett hett bastuaggregat, då bastu aggregatets stenar
och metalldelar kan orsaka brännsår
- Man får bara kasta litet vatten (1-2 dl) i sänder på bastuaggregatets stenar, då det förångade
vattnet är brännande hett
- Detta aggregat är inte avsett att användas av barn eller sådana personer, vilkas fysiska och
psykiska egenskaper, sinnesfunktioner, brist på erfarenhet eller kunskap kan utgöra ett hinder
för en trygg användning av aggregatet, om den person som ansvarar för deras trygghet inte
övervakar dem eller har gett dem handledning i användningen av aggregatet
- Föräldrar ska övervaka barn och se till att de inte leker med aggregatet
- Kontrollera alltid basturummet innan bastu aggregatet kopplas på
- Fel placerade stenar orsakar brandfara
- Övertäckning orsakar brandfara
Mätning av bastuaggregatets isoleringsmotstånd kan utvisa läckage, vilket beror på att isolermaterialet
runt uppvärmningsmotstånden kan ha dragit till sig fukt från luften under lagring eller transport. Fukten
försvinner från motstånden efter ett par uppvärmningar.
Anslut inte elaggregatets effektmatning via jordfelsbrytaren!
10. KOPPLINGSSCHEMA:
Anslutningarnas placering i kopplingsschemat är vägledande. Se märkningarna på kretskortet.

INSTALLATION AND OPERATING
INSTRUCTIONS
NARVI STONET 6kW 907230
NARVI STONET 9kW 907232
GB
1. THE ELECTRIC HEATER SET INCLUDES:
1. Heater with control unit
2. Fastening plates and fastening screws
3. Temperature sensor
4. Control unit
5. Installation and operating instructions
2. BEFORE INSTALLATION:
Check on the following:
– Make sure the capacity of the heater (kW) corresponds to the size of the steam room (m3).
– Table 1 shows the heater types that correspond to various size saunas.
– If the steam room has any non-insulated brick, tile or glass surfaces, 1.5 m3of
space must be added to the size of the steam room for every square-meter of such
surfaces. Based on the result, choose the heater with the required capacity shown
in table 1.
When choosing a heater, strictly adhere to the steam room space shown in table 1.
Table 1. Installation information for STONET heaters
– The minimum height of the steam room and minimal safety clearances are
shown in table 1.
– Make sure that the surface onto which the fastening plates are being screwed is
sufciently strong. Thin boarding is not sufcient. The surface can be reinforced with
a supporting framework under the boarding or reinforcing boards on top of the wall,
which is connected to a wall framework.
– The heater can also be installed into a wall recess, see gure 1.
ONLY ONE ELECTRIC HEATER MAY BE INSTALLED IN EACH SAUNA ROOM.
Stove model Power Sauna Minimum safety distances for the stove Quantity of
stones
Connection*)
Volume Height On the
sides
At the
front
To the
ceiling
From
the
oor
400 V 3N Fuses
min max min A **) B **) C **) D **)
kW m3m3cm cm cm cm cm kg mm2A
STONET
907230
6 5 8 190 3 25 100 3 60 5x1,5 3x10
STONET
907232
9 8 14 190 5 25 100 3 60 5x2,5 3x16
**) See gure 1 *) Use a rubber cable, H07RN-F or similar cable

Figure 1. Minimal safety clearances for the STONET heater. Figure 2.
Fastening of the control unit
to the wall. ATTENTION!
The control unit must
not be installed in a wall
recess.
Figure 3.
3. INSTALLATION:
3.1 Installation instructions for the heater, the temperature sensor and the control unit
- Connection of the sauna heater to the power supply may only be carried out by an
authorised electrician in accordance with the valid regulations.
- A rubber-sheathed cable of type H07RN-F or similar must be used as the connection cable.
- If you want to make use of the temperature control feature, we recommend using a rubber cable
with at least seven wires. The cross-section of the cable and the fuse size are presented in Table 1.
3.11 Connection the power supply cable
- Lay the sauna heater on the oor,
with its front facing the oor
- Remove the bottom plate
- Connect the power cable
3.12 Installing the temperature sensor
- Install the sensor in the area lined in Figure 2.
- Install the temperature sensor on the wall with
the screws included in the delivery
(2 pcs. Ø 2,9 x 16).
- The wiring for the temperature sensor can
be embedded.
- Connect the sensor to the circuit plate, as
shown in Fig. 2.1.
- Connect the end of the conductor, the one with
no connector in place, to the temperature sensor.
You can cut the conductor to a suitable length.
3.13 Installing the control unit
- The control unit can be installed inside or
outside the steam room. The control unit is
moisture-proof, so it can be installed in the
wash room.
- The installation height of the control unit is
a maximum of 90 cm and a minimum of 60 cm
from the side of the heater (see Fig. 3).
- Attach the control unit to the wall using
screws (2 x 3.5 *15).
- Connect the control unit to the circuit plate,
as shown in Fig. 2.1.
- The control unit cable is 3.0 metres long.
- A cable of maximum length 10 metres is available
by special order. The excess cable must not be
inserted into the heater’s connecting box.
Installation of a
stove in an alcove
C min
B min A min
min 3 cm
A minA min
max30 cm
10cm
Kuva 3.2
min. 20cm
Max. 90cm
Kuva 5.
Ohjauyksikön kiinnitys seinälle.
HUOM! Käsikapulaa eisaa
asentaa seinäsyvennykseen.
Figure 2.1 Connection of circuit board
Socket for the
control unit
The locking lever
on the outer edge
side!
Socket for the
temperature
sensor

4. USING THE HEATER
- The heater’s control switch is located at the side, at the lower part of the heater (see Fig. 5).
4.1 Overview
- The heater is switched on and off by toggling the I/O button.
- The SET button is used for setting the following
parameters: Preset timing, power-on time and temperature.
- The setting is carried out using the +/- buttons.
During set-up, an LED ashes to indicate the parameter
being set, with the respective value being displayed
on the screen.
- The settings of the power-on time and the temperature
remain in memory even after a short outage of power. After
a longer outage of power, the times are reset to their default
values. The preset timing will always be reset after use.
- The On/Off LED is illuminated red whenever the heating
elements are turned on; at all other times it is illuminated
green. During the preset time, the On/Off LED is not
illuminated.
Figure 6.
On/Off signal light
Preset timing (yellow)
Power-on
time (green)
Temp. (red)
SET
3.2 Installing the STONET heater and piling the stones
- The heater can be placed on the oor.
- When installing the heater, observe the given safe distances.
- The heater must be attached to the wall, as illustrated in Fig. 4.
- The heater has a two-part front net. The upper part can be removed to
enable easier piling of the stones in the lower part.
- Pile the stones carefully so as not to damage the exterior coating
of the heater.
- When piling the stones, make sure that the resistors do not get bent and
that the circulation of air is sufcient.
- Stones 5-10 cm in diameter are suitable for the heater.
- Pile the stones loosely. Stones that are piled too tightly may make
the resistors overheat (= shorter life span) and slow down the heating of the sauna.
- The front part of the stone space must, however, be piled as tightly as possible to cover the resistors.
- Ceramic stones cannot be used in this heater!
A STONE CONTAINER THAT IS FILLED TOO SPARSELY MAY BE A FIRE HAZARD!
BEFORE PLUGGING IN THE HEATER, INSPECT THE SAUNA ROOM!
Figure 4. Placement of the
fastening plate
Malli
Stonet 6Kw
Stonet 9Kw
80
100
X min mm
Kuva 2.
X
min. 160
225 225
240
4.8x25 6kpl
278
160 50 300 300
70
70
Tason kannatusruuvien
paikat (lattiasta 860 mm)
Model
pcs
Figure 4.1
4.2x9.5 3kpl
Figure 4.2
4.2x9.5 3kpl
4.2x9.5 3kpl
Figure 4.4
4.2x9.5 3kpl
Figure 4.3 Figure 5.
INSTALLATION ON THE WALL:
- Attach the stove to the ttings of the fastening plate that has been installed on the wall (Fig. 4.1).
- Adjust the height of the adjustable base screws: the stove should rest against the fastening plate (Fig. 4.2).
- With a special frame (available separately), the stove can also be installed in a corner.
- Screw the two fastening screws (Ø 4.2 x 9.5) into the upper frame and one screw
into the fastening plate on the wall (see Figure 4.4).

4.3 Preset timing
- The yellow LED glows when the preset timing is active. The remaining time to switch-on of the
heater is shown on the display.
- Once this time has elapsed, the heater will be switched on, and the On/Off LED will start glowing red.
- The preset time will not be saved in the memory, but will reset to zero after use.
- When the preset time is being set, the yellow LED ashes. At rst, the timing is staggered by
intervals of 30 minutes and after that by an hour.
4.4 Power-on time
- The remaining power-on time is shown on the display.
- At rst the timing is staggered by15 minutes and after that by half an hour.
4.5 Power-on
- When the heater is switched on, the temperature of the sauna is showed on the display.
- Optionally, the display can be set to show the remaining power-on time or to alternate between
the time and the temperature - see the point Settings.
- As soon as the heater reaches the predetermined temperature, the On/Off LED starts glowing
green, and the elements will not be powered.
- Once the heater has cooled down to such an extent that the elements will be powered again,
the On/Off LED will again glow red.
- The heater remains operational if the power outage lasts less than three minutes. When the power
supply resumes after a power outage of less than three minutes, the heater will resume its operation
from the point where it was before the outage. If the outage lasts longer than three minutes, the
heater is switched off. The settings will always stay in the memory despite duration of the outage.
4.6 Settings
- When the heater is switched on, the power-on time, which will be saved in memory, can be
set within about one minute. After this, the heater goes into its normal operating mode, and any
subsequent settings of the power-on time will only affect the current heating session.
- When the SET button is depressed, the yellow LED will ash, and an array of zeros will be displayed.
- After this, the desired preset time can be selected in steps of 30 min. using the + /- buttons.
- The preset time setting is saved in memory by depressing the SET button a second time.
- After that, the green LED will ash to indicate that you are now able to set the power-on time via
the +/- buttons. The remaining power-on time saved in the memory, will be displayed rst.
- After having set the desired power-on time via the +/- buttons, press the SET button again.
Now, the desired power-on time will be saved in memory.
- After the SET button is depressed, the red LED will ash. The temperature setting saved in the
memory, will be displayed rst. You can then set the desired temperature via the +/- buttons.
The temperature can be set on the scale 60 °C-115 °C. After this, depress the SET button one
more time to make the heater go into set mode, where the LEDs are continually illuminated to
indicate the current status.
- If the yellow LED is illuminated, the preset timing is active,
and the remaining preset time is being displayed.
- If the On/Off LED is illuminated red, the heater is switched on, the heating elements
are turned on, and the temperature in the sauna is being displayed (default value).
- If the On/Off LED is illuminated green, the heater is switched on, but the elements are switched
off for the moment – the temperature in the sauna is being displayed (default value).
4.2 Temperature
- The temperature of the sauna at the display is shown on the display.
- The temperature can be selected at intervals of one degree from the range 60°C-115°C.
- When setting the temperature, the temperature saved in the memory, will be displayed rst,
and after that will be displayed the temperature that is being set via the +/- buttons.
