Nedo COMMANDER2 HVA2N User manual

+9$1
&200$1'(5+9$1

DE Bedienungsanleitung
EN Operating instructions
FR Mode d‘emploi
NL Gebruiksanwijzing
ES Manual de instrucciones

2DE Impressum
Version:
PRIMUS 2 HVA2N
062711_10.04.2019
Copyright:
NEDO GmbH & Co. KG
Hochgerichtstraße 39 – 43
72280 Dornstetten
Deutschland
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Internet: www.nedo.com
Weitergabe sowie Vervielfältigung dieses Dokuments,
Verwertung und Mitteilung seines Inhalts sind verboten,
soweit nicht ausdrücklich gestattet. Zuwiderhandlungen
verpflichten zu Schadenersatz. Alle Rechte sind für den
Fall der Patent-, Gebrauchsmuster- oder Geschmacksmus-
tereintragung vorbehalten.
Diese Bedienungsanleitung wurde mit Sorgfalt erstellt.
Die NEDO GmbH & Co. KG übernimmt jedoch für even-
tuelle Irrtümer in dieser Bedienungsanleitung und deren
Folgen keine Haftung. Ebenso wird keine Haftung für di-
rekte Schäden oder Folgeschäden übernommen, die sich
aus einem unsachgemäßen Gebrauch des Lasers ergeben.
Bei der Anwendung des Lasers sind die landesspezifi-
schen Sicherheitsvorschriften und Arbeitsschutzbestim-
mungen sowie die Vorgaben dieser Bedienungsanleitung
zu beachten.
Alle verwendeten Produktbezeichnungen und Marken-
namen sind Eigentum der Inhaber und nicht explizit als
solche gekennzeichnet.
Inhaltliche Änderungen vorbehalten.

3DE
Inhaltsverzeichnis
1 Über diese Bedienungsanleitung
1.1 In dieser Bedienungsanleitung verwendete Symbole...................................................... 4
2 Sicherheitsinformationen
2.1 Dokumentation .............................................................................................................. 5
2.2 Laserstrahlung................................................................................................................ 5
2.3 Bestimmungsgemäßer Gebrauch ................................................................................... 6
2.4 Transport und Lagerung................................................................................................. 6
2.5 Umwelt.......................................................................................................................... 6
3 Beschreibung PRIMUS 2 HVA2N
3.1 Allgemeine Produktbeschreibung................................................................................... 7
3.2 Technische Daten........................................................................................................... 7
3.3 Lieferumfang.................................................................................................................. 7
4 Bedienelemente PRIMUS 2 HVA2N
4.1 Tasten des Bedienfeldes................................................................................................. 8
4.2 Displayanzeigen ............................................................................................................. 8
5 Erstinbetriebnahme PRIMUS 2 HVA2N
5.1 Sicherheitshinweise Stromversorgung ............................................................................ 9
5.2 Allgemeine Hinweise Stromversorgung.......................................................................... 9
5.3 Laser mit Akku betreiben ............................................................................................... 9
5.4 Laser mit Batterien betreiben......................................................................................... 9
6 Inbetriebnahme PRIMUS 2 HVA2N
6.1 Laser für Einsatz montieren bzw. aufstellen.................................................................. 10
7 PRIMUS 2 HVA2N einschalten
7.1 Betriebsart AUTOMATIK............................................................................................... 11
8 Funktionen des PRIMUS 2 HVA2N
8.1 VARIABLE DREHZAHL einstellen ................................................................................. 12
8.2 SCANNING einstellen .................................................................................................. 13
8.3 X-Achse/Y-Achse NEIGEN............................................................................................ 14
8.4 Komfort-Funktionen der Tasten ........................................................................ 16
8.5 Achsen NEIGEN/DREHEN in der Betriebsart MANUELL.............................................. 17
8.6 Neigungsüberwachung ................................................................................................ 17
8.7 Vertikale Ausrichthilfe .................................................................................................. 18
9 AUTOALIGN
9.1 Funktion AUTOALIGN .................................................................................................. 19
9.2 AUTOALIGN single....................................................................................................... 20
9.3 Neigungen mit AUTOALIGN single messen und speichern........................................... 21
9.4 AUTOALIGN permanent............................................................................................... 22
9.5 AUTOALIGN single und permanent beenden............................................................... 23
10 Beschreibung COMMANDER 2 HVA2N
10.1 Allgemeine Produktbeschreibung................................................................................... 24
10.2 Technische Daten........................................................................................................... 24
11 Geräteaufbau COMMANDER 2 HVA2N
11.1 Vorderseite .................................................................................................................... 25
11.2 Rückseite....................................................................................................................... 25
12 Fernbedienung COMMANDER 2 HVA2N
12.1 Anzeige - und Bedienelemente der Fernbedienung........................................................ 26
12.2 Zusatzfunktionen der Fernbedienung............................................................................. 27
13 Laserempfänger COMMANDER 2 HVA2N
13.1 Anzeige- und Bedienelemente des Laserempfängers ..................................................... 28
14 Akkus/Batterien tauschen beim COMMANDER 2 HVA2N
14.1 Akkus/Batterien einsetzen/tauschen.............................................................................. 29
15 Wartung/Pflege
15.1 Wartung ........................................................................................................................ 29
15.2 Pflege ............................................................................................................................ 29
15.3 Prüfung der horizontalen Genauigkeit............................................................................ 30
15.4 Prüfung der vertikalen Genauigkeit ................................................................................ 31
16 Warn- und Fehlermeldungen
16.1 Warnmeldungen PRIMUS 2 HVA2N.............................................................................. 32
16.2 Fehlermeldungen PRIMUS 2 HVA2N............................................................................. 32
16.3 Fehlermeldungen COMMANDER HVA2N ..................................................................... 32

4DE
Diese Bedienungsanleitung enthält alle wichtigen Informationen für den
Umgang mit dem vollautomatischen Rotationslaser PRIMUS 2 HVA2N.
Ebenso werden die Bedienung, die Wartung und Pflege sowie die Warn- und
Fehlermeldungen beschrieben.
• Setzen Sie den Rotationslaser PRIMUS 2 HVA2N nicht ein, bevor Sie diese
Bedienungsanleitung vollständig gelesen und verstanden haben.
• Diese Bedienungsanleitung immer beim Rotationslaser PRIMUS 2 HVA2N
aufbewahren.
• Der Rotationslaser PRIMUS 2 HVA2N wird in dieser Bedienungsanleitung
auch als „Laser“ bezeichnet.
1.1 In dieser Bedienungsanleitung verwendete Symbole
Das Beachten der Sicherheits- und Gefahrenhinweise ist Grundvoraussetzung
für den sicheren Einsatz des Rotationslasers PRIMUS 2 HVA2N. Die verschie-
denen Hinweise sind durch entsprechende Symbole gekennzeichnet.
WARNUNG!
Dieses Piktogramm mit dem Hinweis „WARNUNG!“ weist auf eine drohende Gefähr-
dung hin, die eine schwere Körperverletzung zur Folge haben kann, wenn sie nicht
vermieden wird.
fDieser Pfeil weist Sie auf die entsprechende Maßnahme hin, um die drohende
Gefährdung abzuwenden.
VORSICHT!
Dieses Piktogramm mit dem Hinweis „VORSICHT!“ weist auf eine drohende Gefähr-
dung hin, die leichte oder mittlere Körperverletzung oder Sachschaden zur Folge haben
kann, wenn sie nicht vermieden wird.
fDieser Pfeil weist Sie auf die entsprechende Maßnahme hin, um die drohende
Gefährdung abzuwenden.
HINWEIS
Dieses Piktogramm „Hinweis“ gibt Ihnen Tipps, Empfehlungen und wichtige Informati-
onen zur Verwendung und Handhabung des Lasers.
Darüber hinaus werden die gängigen Symbole an den entsprechenden Stellen
in dieser Bedienungsanleitung verwendet.
1 Über diese Bedienungsanleitung
Allgemeine Hinweise

5DE
2 Sicherheitsinformationen
Sicherheitshinweise
2.1 Dokumentation
Das Beachten der folgenden Sicherheitshinweise sowie der landesspezifischen
Sicherheitsvorschriften und Arbeitsschutzbestimmungen ist Voraussetzung für einen
störungsfreien und gefahrlosen Einsatz des Lasers. Lesen Sie deshalb bitte diese Bedie-
nungsanleitung und alle Hinweise sorgfältig durch und befolgen Sie diese bei der Arbeit
mit dem Laser.
2.2 Laserstrahlung
2
3R
Der Rotationslaser Primus 2 HVA2N ist je nach Ausführung ein Gerät der Laserklasse 2
oder der Laserklasse 3R und entspricht der DIN EN 60825-1:2014.
LASER STRAHLUNG
NICHT IN DEN STRAHL
BLICKEN!
LASER KLASSE 2
DIN EN 60825-1:2014
P #1 mW
l: 630-680 nm
w # 1,5 mrad
LASER STRAHLUNG
DIREKTE BESTRAHLUNG DER
AUGEN VERMEIDEN!
LASER KLASSE 3R
DIN EN 60825-1:2014
P #5 mW
l: 630-680 nm
w # 1,5 mrad
Allgemeine Sicherheitshinweise beim Umgang mit Laserstrahlung
WARNUNG!
Laserstrahlen können die Augen schädigen.
fDirekte Bestrahlung der Augen vermeiden.
fDen Laser nicht auf Personen richten oder in die Augen leuchten.
fDen Laser nicht auf spiegelnde Oberflächen richten um Reflexionen zu vermeiden.
fDen Laser, wenn möglich, nicht auf Augehöhe betreiben.
fDas Gehäuse des Lasergeräts darf nur von einem geschulten Service-Techniker
geöffnet werden.
Die emittierte Laserstrahlung hat folgende Eigenschaften:
• Klasse 2 = Leistung P #1mW / Klasse 3R = Leistung P #5mW
• Wellenlänge l: 630-680 nm
• Strahldivergenz w # 1,5 mrad
• Stehender Laserpunkt: CW-Laser, P #1mW
• Drehender Laserpunkt: Laserpuls mit f: 0,2Hz ... 10Hz
HINWEIS
Für Anwender in Deutschland:
fBitte beachten Sie die berufsgenossenschaftlichen Vorschriften BGI 832 zum Betrieb
von Lasereinrichtungen und BGV B2 zur Unfallverhütung. Es wird empfohlen, den
Betrieb eines Lasers der Klasse 3R bei der zuständingen Berufsgenossenschaft anzu-
melden. Informationen finden sich in §5 der BGV B2 und Abschnitt 2 -
Anhang 5 der BGI 832.

6DE
Warnschilder
WARNUNG!
Warnschilder am Laser dienen Ihrer Sicherheit.
fWarnschilder dürfen nicht entfernt werden!
Laseraustrittsöffnungen
2.3 Bestimmungsgemäßer Gebrauch
Der vollautomatische Rotationslaser PRIMUS 2 HVA2N ist geeignet um
Höhen anzureißen, zum Nivellieren, Loten und Fluchten. Der Laser kann für
den Außen- und Innenbereich eingesetzt werden.
Reparaturen immer von NEDO oder einem autorisierten Kundendienst durch-
führen lassen.
2.4 Transport und Lagerung
Der Laser ist ein empfindliches, hochgenaues Instrument und ist mit entspre-
chender Sorgfalt zu behandeln. Transportieren und lagern Sie den Laser und
das Zubehör immer im Transportkoffer.
2.5 Umwelt
Produktspezifische Informationen zur Entsorgung des Lasers können unter
www.nedo.com heruntergeladen werden.
Batterien und Akkus sind Sondermüll und dürfen nicht in den Hausmüll gelangen.
Sie müssen den jeweils gültigen Länderrichtlinien entsprechend fachgerecht entsorgt
werden.
Sicherheitshinweise

7DE Bedienungsanleitung

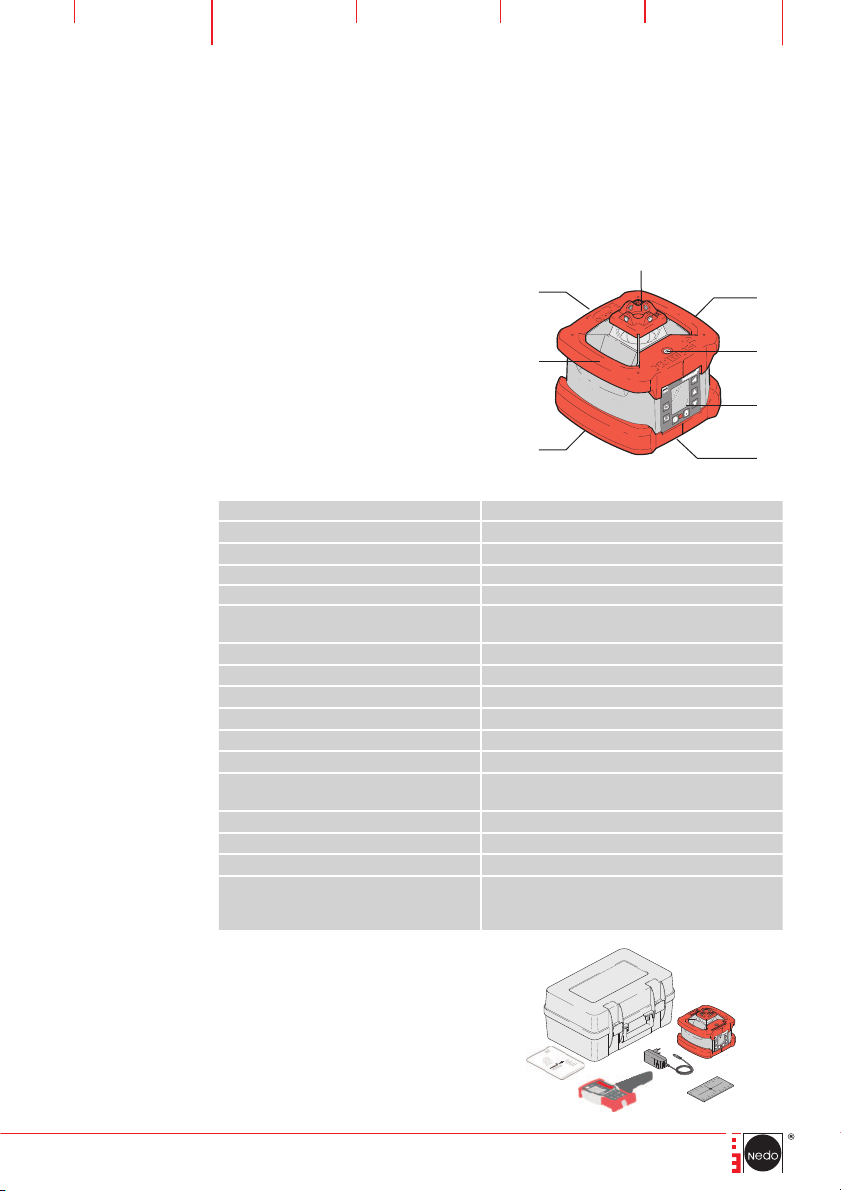

3 Beschreibung PRIMUS 2 HVA2N
3.1 Allgemeine Produktbeschreibung
Der Laser PRIMUS 2 HVA2N ist ein vollautomatischer Rotationslaser mit
überwachter Zweiachs-Neigung für horizontalen und vertikalen Betrieb. Beim
PRIMUS 2 HVA2N wird zusätzlich die Neigung überwacht (Kapitel 8.6)! Das
innovative Shock-Protection-System und das robuste, wasser- und staubge-
schützte Gehäuse schützen den High-Power-Laser unter nahezu allen Einsatz-
bedingungen im Innen- und Außenbereich.
3.2 Technische Daten
Vollautomatischer Rotationslaser PRIMUS 2 HVA2N
Selbstnivellierbereich ±5°, motorisch mit automatischer Überwachung
Nivelliergenauigkeit besser als ±0,05mm/m
Einstellbare Neigung (X-/Y-Achse) ±10 %
Genauigkeit der Neigungsfunktion besser als ±0,015 %
Lasertyp < 1 mW, Laserklasse 2, 635nm
< 5 mW, Laserklasse 3R, 635 nm
Betriebsspannung 6 V
Betriebsdauer ca. 100 h mit Akkus /ca. 120 h mit Batterien
Gewicht 4,0 kg
Maße (Breite/Tiefe/Höhe) 210×208×200 mm
Arbeitstemperaturbereich –20 °C bis +50 °C
Ladetemperatur –5 °C bis +40 °C (empfohlen +10 °C bis +20 °C)
Arbeitsbereich mit
COMMANDER 2 HVA2N 700 m Durchmesser
Rotationsgeschwindigkeit 10, 60, 300, 600 rpm
Scanwinkel 0°, 5°, 10°, 15°
Schutzklasse IP 66
Reichweite Fernbedienung 150m ( unter optimalen Bedingungen: direkte
Sichtverbindung zwischen Primus 2 und
Commander 2)
3.3 Lieferumfang
1 Rotationslaser
2 Tragegriff, gummiert
3 Libelle
4 Bedienfeld mit Tasten und Display
5 5/8“-Gewindebuchse (Boden)
6 Batterie-/Akkufach
7 Tragegriff, gummiert
8 5/8“-Gewindebuchse (Rückseite)
1 Rotationslaser PRIMUS 2 HVA2N
2 Magnet-Zieltafel
3 COMMANDER 2 HVA2N
4 Bedienungsanleitungen
5 Transportkoffer
6 Ladegerät
2
3
5
7
4
6
8
1
1
2
3
4
5
6

8DE Bedienungsanleitung
HVA2N
4 Bedienelemente PRIMUS 2 HVA2N
4.1 Tasten des Bedienfeldes
Die Bedienung des Lasers erfolgt über das Bedienfeld.
4.2 Displayanzeigen
Symbol Beschreibung
C00 – C04 Warnmeldung
ERR1 – 12 Fehleranzeige
XX-Achse ausgewählt (Symbol blinkt, Einstellen von Werten möglich)
YY-Achse ausgewählt (Symbol blinkt, Einstellen von Werten möglich)
Funktion NEIGUNG (Symbol blinkt bei Eingabe)
± 0.00 %Eingabe und Anzeige NEIGUNG in Prozentwerten
Modus SCANNING
Modus ROTATION
600 rpm Drehzahl des Lasers (Stufen: 10, 60, 300, 600 rpm)
15° Winkelanzeige Modus SCANNING (Anzeigen: 0°, 5°, 10°, 15°)
Betriebsart MANUELL
Warnsymbol (blinkt)
Restlaufzeit in
Stunden
Akku 100 70 30 5 < 0,5
Batterie 120 100 50 15 < 2
Horizontierung
Achsen
NEIGEN/
DREHEN
nach oben
bewegen/
nach rechts
drehen
Funktion
VARIABLE
DREHZAHL/
ROTATION
aktivieren
Display
Betriebsart
MANUELL
aktivieren/
deaktivieren
Laser
EIN/AUS
nach unten
bewegen/
nach links
drehen
Funktion
SCANNING
aktivieren
Warn-LED
Empfangsfeld
Fernbedienung

9DE Bedienungsanleitung
5 Erstinbetriebnahme PRIMUS 2 HVA2N
5.1 Sicherheitshinweise Stromversorgung
WARNUNG!
Zerstörung! Explosionsgefahr!
fNur Ladegerät des Lieferumfangs verwenden.
fBatterien nicht in Akku-Pack einlegen und mit Ladegerät laden.
VORSICHT!
Beschädigung!
fLeere und volle Batterien nicht mischen.
fAkkus und Batterien nicht auf Heizungen oder in der Sonne lagern.
5.2 Allgemeine Hinweise Stromversorgung
Das Ladegerät nur in trockenen Räumen verwenden.
5.3 Laser mit Akku betreiben
1 Ladegerät an Akku-Pack anschließen.
2 Ladegerät an Stromnetz anschließen.
Spannung beachten! (110-230 V)
Ladezeit bei vollständiger Aufladung:
12-14 Std.
Während des Ladevorgangs leuchtet die
LED oberhalb der Ladebuchse im Akku.
Betrieb während des Ladevorgangs
möglich (Ladezeit verlängert sich).
Akku-Pack ist einge-
schoben
Ladegerät anschließen
5.4 Laser mit Batterien betreiben
Im Auslieferungszustand ist der Akku-Pack eingesteckt, der Laser ist betriebs-
bereit. Akku-Pack wie folgt austauschen:
Pol-Lage beachten!
Akku-Pack/
Batteriefach
entriegeln
Akku-Pack/
Batteriefach
herausziehen
Batterien in das
Batteriefach einlegen
Batteriefach
einschieben
Batteriefach ver-
riegeln
UMWELT
Batterien sind Sondermüll und dürfen nicht in den Hausmüll gelangen. Sie müssen den
jeweils gültigen Länderrichtlinien entsprechend fachgerecht entsorgt werden.

10 DE Bedienungsanleitung
6 Inbetriebnahme PRIMUS 2 HVA2N
6.1 Laser für Einsatz montieren bzw. aufstellen
Der Laser lässt sich je nach Einsatzsituation in horizontaler oder vertikaler
Lage montieren bzw. aufstellen.
Horizontal auf Stativ Horizontal aufgestellt
Laser auf Arbeitshöhe einrichten Laserprojektion HORIZONTAL
Laser mit integrierter Libelle ausrichten
Vertikal auf Stativ Vertikal aufgestellt
Laser einrichten Laserprojektion VERTIKAL
VORSICHT!
Unebenheiten, weiche Untergründe oder Erschütterungen beeinträchtigen die Standfes-
tigkeit des Lasers bzw. des Stativs.
fBei der Montage/Aufstellen des Lasers auf einen sicheren und festen Stand achten.
HINWEIS
Die Kappe mit den Dioptern und den
Achsangaben ist abnehmbar und kann
gegen ein optionales Zielfernrohr ausge-
tauscht werden. Wird die Kappe wieder
angebracht, muss diese, wie nebenstehend
gezeigt, entsprechend der X- und Y-Achse
aufgesteckt werden.

11DE Bedienungsanleitung
7 PRIMUS 2 HVA2N einschalten
Die Betriebsart AUTOMATIK, Modus ROTATION, ist nach jedem Einschalten
die Standardeinstellung.
HINWEIS
Trotz sorgfältigem Aufbau können durch äußere Einflüsse und starke Erschütterungen
in der Betriebsart AUTOMATIK im Display des Lasers Warn- und Fehlermeldungen
erscheinen. Beschreibung und Abhilfemaßnahmen siehe Kapitel 16.
7.1 Betriebsart AUTOMATIK
In der Betriebsart AUTOMATIK horizontiert sich der Laser in einem Bereich
von ±5° automatisch und regelt kleine Erschütterungen aus. Ist der Laser ver-
tikal montiert/aufgestellt erkennt dies der eingebaute Lagesensor.
HVA2N
HVA2N
Laser einschalten Laser horizontiert sich Horizontierung ist beendet, das blinkende
Symbol erlischt, der Laser ist aktiv
Ist die Horizontierung beendet, kann der Laser in einem Zeitraum von 30 Se-
kunden, z. B. durch ein Kurbelstativ in die endgültige Höhenposition gebracht
werden.
Nach 30 Sekunden ist die Funktion TILT-Alarm eingeschaltet. Eine Höhenbe-
wegung des Laser löst die Warnmeldung C01 aus. Beschreibung und Abhilfe-
maßnahmen siehe Kapitel 16.
Die Betriebsart AUTOMATIK ist aktiv. Folgende Funktionen können aufgeru-
fen werden:
Mit der Taste in die Betriebsart MANUELL (Kapitel 7.2) wechseln.
Mit der Taste die Funktion VARIABLE DREHZAHL (Kapitel 8.1) aufrufen.
Mit der Taste die Funktion SCANNING (Kapitel 8.2) aufrufen.
Mit der Taste die Funktion Achsen NEIGEN (Kapitel 8.3) aufrufen.
Mit der Taste die Betriebsart beenden, Laser ausschalten.

12 DE Bedienungsanleitung
7.2 Betriebsart MANUELL
In der Betriebsart MANUELL erkennt der Laser keine Erschütterungen und
horizontiert sich nicht.
HVA2N
HVA2N
Betriebsart
AUTOMATIK ist aktiv
Betriebsart MANUELL
einstellen
Handsymbol wird
angezeigt
HINWEIS
Mit der Taste kann direkt nach dem Einschalten in die Betriebsart MANUELL
gewechselt werden.
Die Betriebsart MANUELL ist aktiv. Folgende Funktionen können aufgerufen
werden:
Mit der Taste die Funktion VARIABLE DREHZAHL (Kapitel 8.1) aufrufen.
Mit der Taste die Funktion SCANNING (Kapitel 8.2) aufrufen.
Mit der Taste die Funktion X- und Y-Achsen NEIGEN/DREHEN (Kapitel
8.3) aufrufen.
Mit der Taste in die Betriebsart AUTOMATIK (Kapitel 7.1) wechseln.
Mit der Taste die Betriebsart beenden, Laser ausschalten.
8 Funktionen des PRIMUS 2 HVA2N
8.1 VARIABLE DREHZAHL einstellen
Die Standard-Drehzahl beträgt 600 rpm und ist für den Einsatz des Laseremp-
fängers COMMANDER 2 HVA2N ausgelegt. Zur besseren Wahrnehmung des
Laserstrahls mit dem Auge kann die Drehzahl durch mehrmaliges Drücken der
Taste schrittweise verändert werden.
HVA2N
HVA2N
60 rpm
60 rpm
10 rpm
300 rpm
600 rpm
300 rpm
Display Betriebsart
AUTOMATIK
Display Betriebsart
MANUELL
Abfolge der Drehzahlschritte

13DE Bedienungsanleitung
8.2 SCANNING einstellen
Die beste Sichtbarkeit der Laserlinie wird erzielt, wenn sich der Laserstrahl
zwischen zwei Punkten bewegt. Die Länge der Laserlinie kann durch Verän-
derung des Winkel zwischen den beiden Punkten angepasst werden. Einstell-
bare Winkel: 0°, 5°, 10°, 15°.
HVA2N
Modus SCANNING
einschalten
Displayanzeige:
SCANNING und
Scanwinkel
Rotationsstrahl wird
zum Punktstrahl
Punktstrahl ausrichten
HINWEIS
Der Punktstrahl kann mit den Pfeiltasten durch mehrmaliges Drücken schritt-
weise oder durch gedrückt halten kontinuierlich in der gezeigten Drehrichtung bewegt
werden.
HVA2N
10°
10°
15°
5°
0°
5°
Scanwinkel
einstellen
Taste SCANNING mehrmals drücken Abfolge der einstellbaren
Winkel
Der neue SCANNING-Winkel ist mit dem zuletzt ausgeführten Tastendruck
aktiv. Folgende Funktionen können aufgerufen werden:
Mit der Taste die Funktion Achsen NEIGEN/DREHEN aufrufen.
–In der Betriebsart MANUELL (Kapitel 8.5) können die X- und Y-Achse
aufgerufen werden.
–In der Betriebsart AUTOMATIK-VERTIKAL (Kapitel 8.3) kann nur die
X-Achse aufgerufen werden.
Mit der Taste in die Betriebsart ROTATION wechseln.
Mit der Taste die Betriebsart beenden, Laser ausschalten.

14 DE Bedienungsanleitung
8.3 X-Achse/Y-Achse NEIGEN
Bei der Funktion Achsen NEIGEN können die Achsen unabhängig vonein-
ander in einem Bereich von ±10 % geneigt werden. Beim Primus 2 HVA2N
wird zusätzlich die Neigungseinstellung überwacht!
X-Achse
Die nebenstehende Abbildung zeigt die Neigung
bei der Einstellung eines positiven Prozentwertes.
Y-Achse
Die nebenstehende Abbildung zeigt die Neigung
bei der Einstellung eines positiven Prozentwertes.
X- und Y-Achse
Die nebenstehende Abbildung zeigt die Nei-
gung bei der Einstellung positiver Prozentwerte
(X-Achse +5 %, Y-Achse +8 %).
HINWEIS
Zur Einstellung großer Neigungen ist es hilfreich bzw. erforderlich, den Laser innerhalb
der Horizontierungstoleranz von ±5° (8,8 %) in die entsprechende Richtung »vorzu-
neigen«.Wird der Laser bei großen Neigungen nicht »vorgeneigt«, kann der Laserkopf
die eingestellte Neigung aus technischen Gründen nicht anfahren. Die LED und das
Warnsymbol im Display blinken.
HVA2N
HVA2N
Funktion
NEIGUNG auf-
rufen, Taste
drücken
Symbol X-Achse
und Neigung
werden blinkend
angezeigt
Wert 0.00 % mit der Taste über-
nehmen oder einen Wert, z. B. +5
%, für X-Achse mit den Komfort-
Funktionen der Tasten (siehe
Seite 16) einstellen

15DE Bedienungsanleitung
HVA2N
HVA2N
Eingestellten
Wert für X-Achse
mit Taste
bestätigen
Symbol Y-Achse
und Neigung
werden blinkend
angezeigt
Wert 0.00 % mit der Taste überneh-
men oder einen Wert, z. B. +8 %, für
Y-Achse mit den Komfort-Funktionen
der Tasten (siehe Seite 16)
einstellen
HVA2N
Eingestellten
Wert für Y-Achse
mit Taste
übernehmen
Der Laser hori-
zontiert sich
Die eingegebenen Prozentwerte für
die X- und Y-Achse werden einge-
stellt
Während und 30 Sekunden nach der Horizontierung erkennt der Laser Er-
schütterungen, horizontiert sich neu und stellt die vorgegebenen Prozent-
werte ein.
Die Funktion X-/Y-Achse NEIGEN ist aktiv. Folgende Funktionen können auf-
gerufen werden:
Mit der Taste die Funktion NEIGUNG erneut aufrufen und die Prozent-
werte für die X-/Y-Achse verändern.
Mit der Taste in die Betriebsart MANUELL (Kapitel 7.2) wechseln. Die ein-
gestellten Neigungswerte bleiben erhalten, werden jedoch nicht im Display
angezeigt.
Mit der Taste die Betriebsart beenden, Laser ausschalten.
HINWEIS
fDie Tasten sind für eine schnelle und exakte Einstellung der Prozentwerte mit
Komfort-Funktionen ausgestattet. Beschreibung siehe Kapitel 8.4, Seite 16.
fDie zuletzt eingestellten Neigungswerte werden beim Ausschalten des Lasers gespei-
chert und beim nächsten Aufruf der Funktion NEIGUNG wieder als Vorgabewerte im
Display angezeigt.
HINWEIS
Nach 30 Sekunden ist die Funktion TILT-Alarm eingeschaltet. Der Laser erkennt eine
grobe Erschütterung und löst die Warnmeldung " aus. Beim Primus 2 HVA2N wer-
den kleine Erschütterungen von der Automatik erkannt und nachgeregelt, so dass die
eingestellte Neigung auch über einen längeren Zeitraum exakt beibehalten wird.!

16 DE Bedienungsanleitung
8.4 Komfort-Funktionen der Tasten
Feineinstellung (0,01 %-Schritte) Schneller Vor- und Rücklauf
HVA2N HVA2N HVA2N HVA2N
Taste 1x/
mehrmals
drücken
(+0,01 %
Schritt)
Taste 1x/
mehrmals
drücken
(–0,01 %
Schritt)
Schneller
Vorlauf: Taste
gedrückt halten
Schneller
Rücklauf: Taste
gedrückt
halten
Grobeinstellung (1,00 %-Schritte) Eingabe positiver Werte
HVA2N
Taste gleich-
zeitig drücken und
gedrückt halten
HVA2N
Aktive Achse wird
auf 0,00 % zurück-
gestellt
HVA2N HVA2N
Taste loslassen,
Taste gedrückt
halten
Taste gedrückt
halten bis Sollwert
eingestellt
Eingabe negativer Werte
HVA2N HVA2N
Taste loslassen,
Taste gedrückt
halten
Taste gedrückt
halten bis Sollwert
eingestellt
Rückstellung auf 0,00 %
HVA2N HVA2N
Taste
gleichzeitig kurz
drücken
Aktive Achse
wird auf 0,00 %
zurückgestellt

17DE Bedienungsanleitung
8.5 Achsen NEIGEN/DREHEN in der Betriebsart MANUELL
Bei der Funktion Achsen NEIGEN/DREHEN besteht eine Abhängigkeit zwi-
schen den Achsen. Mit der Neigung einer Achse erfolgt gleichzeitig eine Dre-
hung der anderen Achse.
VORSICHT!
Die Einstellung des Laserkopfes hat den Maximalwert ±5° erreicht. Der rotierende
Laserstrahl, die rote LED im Bedienfeld und das Warnsymbol im Display blinken.
fPfeiltasten ein oder mehrmals drücken bis die LED und das Warnzeichen
erlöschen. Der rotierende Laser leuchtet wieder kontinuierlich.
X-Achse NEIGEN ohne %-Angaben
HVA2N
Funktion NEIGUNG
aufrufen, Taste 1 mal
drücken
Symbol X-Achse wird
angezeigt X-Achse mit in Pfeilrichtung neigen
Y-Achse NEIGEN ohne %-Angaben
HVA2N
Funktion NEIGUNG
aufrufen, Taste 2 mal
drücken
Symbol Y-Achse wird
angezeigt Y-Achse mit in Pfeilrichtung neigen,
HINWEIS
fPRIMUS 2 HVA2N muss in der Betriebsart MANUELL laufen.
8.6 Neigungsüberwachung
Der Primus 2 HVA2N verfügt über eine Neigungsüberwachung d.h.
die tatsächliche Neigung der Laserebene wird ständig mit dem Vorgabewert
(Kapitel 8.3) verglichen. Bei Bedarf wird die Neigung nachgeregelt, so daß
die tatsächliche Neigung jederzeit mit der Vorgabe übereinstimmt. Die Nach-
regelung verfügt im Rahmen der angegebenen Toleranz (Kapitel 3.2)

18 DE Bedienungsanleitung
SCAN
+
ON/
OFF
1
2
HVA2N
3
rpm
MANUAL
AUTOALIGN
X/Y
SCAN
Mit der „vertikalen Ausrichthilfe“ kann der PRIMUS 2 HVA2N im Vertikalbetrieb auf eine
Markierung unterhalb des Lasers exakt ausgerichtet werden. Mögliche Andwendungen hierbei
sind z.B. die Positionierung des Lasers auf dem Schnurgerüst oder die exakte Ausrichtung auf eine
Markierung am Boden. Der Laser dreht sich dazu nach dem Einschalten in eine Referenzposition
bei der der Laserstrahl nach unten zeigt und eine Linie projiziert.
+
HINWEIS
Vor der Verwendung der Funktion „Vertikale Ausrichthilfe“ ist es sinvoll, den PRIMUS HVA2N vorher
im Horizontalmodus zu starten, den Laser zu horizontieren und dann erst in den Vertikalmodus zu
wechseln. Dadurch wird eine zum PRIMUS 2 nahezu parallele Laserlinie auf die darunterliegenden
Fläche projiziert
____________________________________________________________________________________________________________________________________________________________________
Nachdem sich der Laser vertikal ausgerichtet hat, kann die projizierte Linie mit den Pfeiltasten
durch mehrmaliges Drücken schrittweise oder bei längerem Betätigen der Tasten kontinuierlich in der
gezeigten Drehrichtung bewegt werden.
____________________________________________________________________________________________________________________________________________________________________
Wurde der Primus 2 HVA2N mir der Funktion „Vertikale Ausrichthilfe“ gestartet kann danach in jede
beliebige Funtkion gewechselt werden.
____________________________________________________________________________________________________________________________________________________________________
Die „Vertikale Ausrichthilfe“ ist ab Seriennummer P2-07500 im Primus 2 HVA2N serienmäßig
enthalten.
SCAN-Taste drücken und gedrückt halten,
dann mit der ON/OFF-Taste den Laser
einschalten.
Der Laser wird eingeschalten, der Laserstrahl
dreht sich in Referenzposition und projiziert
eine Linie auf die Fläche unterhalb des Lasers.
8.7 Vertikale Ausrichthilfe

19DE Bedienungsanleitung
9 AUTOALIGN
9.1 Funktion AUTOALIGN
Bei der Funktion AUTOALIGN steuert der COMMANDER 2 HVA2N die
Laserebene des PRIMUS 2 HVA2N so, dass der Laserstrahl automatisch auf
die Nullmarke des COMMANDER 2 HVA2N ausgerichtet wird. Bei
AUTOALIGN single rastet der Laserstrahl fix an der Nullmarke des
COMMANDER 2 HVA2N ein, d.h. die Laserebene wird nicht mehr über-
wacht. Bei AUTOALIGN permanent folgt der Laserstrahl ständig der Null-
marke des COMMANDER 2 HVA2N, d.h. die Laserebene wird ständig über-
wacht. AUTOALIGN funktioniert sowohl in horizontaler als auch vertikaler
Aufstellung des PRIMUS 2 HVA2N.
AUTOALIGN
in horizontaler Aufstellung in vertikalter Aufstellung
Die Y-Achse des PRIMUS 2 HVA2N wird auf
die Nullmarke des COMMANDER 2 HVA2N
ausgerichtet.
Die X-Achse des PRIMUS 2 HVA2N wird auf
die Nullmarke des COMMANDER 2 HVA2N
ausgerichtet
HINWEIS
fIn horizontaler Aufstellung muss sich der COMMNADER 2 HVA2N in Richtung der
Y-Achse befinden.
fIn vertikaler Aufstellung muss sich der COMMANDER 2 HVA2N in Richtung der
X-Achse befinden.
fAUTOALIGN arbeitet in einem Winkelbereich von ± 5°.
fAUTOALIGN arbeitet in einem Entfernungsbereich bis max. 50m.
< 50m
±5%
±5%
< 50m

20 DE Bedienungsanleitung
9.2 AUTOALIGN single
Den COMMANDER 2 HVA2N auf den
PRIMUS 2 HVA2N ausrichten; horizontal: Y,
vertikal: X.
Am COMMANDER 2 HVA2N die -Taste
kurz drücken.
LEDs und das Symbol AUTOALIGN blinken
während des Suchvorgangs. Im Display des
COMMANDER 2 HVA2N erscheint ein >> SI <<
Der Suchvorgang wird beendet, wenn der Laser-
strahl die Nullmarke des Empfängers getroffen
hat. Die beiden blinkenden LED erlischen, das
Symbol AUTOALIGN leuchtet dauerhaft. Der
COMMANDER 2 HVA2N erzeugt einen Piepton
und zeigt die ermittelte Neigung in %-Werten an
AUTOALIGN single ist aktiv. Folgende Funktionen können aufgerufen werden:
Mit der Taste (2 x drücken) AUTOALIGN single beenden
HINWEIS
Nachdem der Laserstrahl auf die Nullmarke geführt wurde, kann der
COMMANDER 2 HVA2N weggenommen und zur Detektion des Laserstrahls an
beliebiger Stelle eingesetzt werden. Der angezeigte Neigungswert der Y-Achse wird
automatisch im Speicher der Neigungsfunktion (Kapitel 9.3 ) abgelegt und kann dort
wieder aufgerufen werden.
