Nedo SIRIUS 1 HV User manual

062214 01.08.2018
DE Bedienungsanleitung
EN Operating Instructions
FRMode d’emploi
NL Gebruiksaanwijzing
RU ɂɧɫɬɪɭɤɰɢɹ ɩɨ
ɷɤɫɩɥɭɚɬɚɰɢɢ
PL Instrukcja obsáugi
IT Istruzioni d'uso
ES Manual de instrucciones
CZNávod k použití
SE Bruksanvisning
SIRIUS 1 HV
NEDO
GmbH & Co. KG
Hochgerichtstraße 39-43
D-72280 Dornstetten
Tel.: [phone]
Fax: [phone]
www.nedo.com [email protected]

Bedienungsanleitung Rotationslaser SIRIUS 1 HV 2
Allgemeine Hinweise DE
Zu Ihrer Sicherheit
Dokumentation
Bitte machen Sie sich mit dieser Bedienungsanleitung und den darin enthaltenen
Sicherheitshinweisen und Informationen vor der Arbeit mit dem SIRIUS 1 HV vertraut.
Diese beruhen auf den aktuellen Normen DIN EN 60825-1:2014 und IEC/TR 60825-1:2014.
Die Beachtung dieser Angaben gewährleistet ein sicheres Arbeiten. Der Laser darf nur von
geschultem Personal bedient werden!

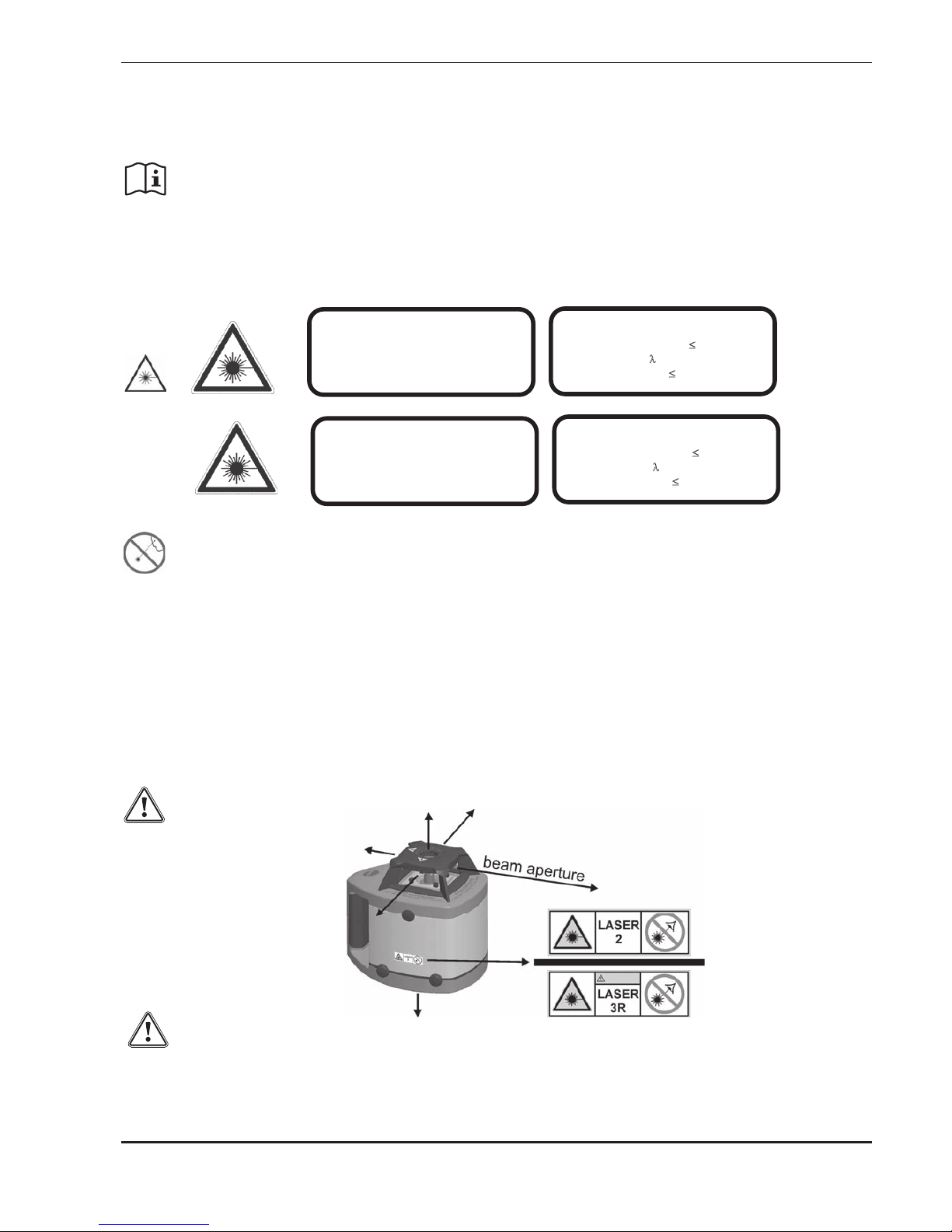

Laserstrahlung
Der Rotationslaser SIRIUS 1 HV ist je nach Ausführung ein Gerät der Laserklasse 2 oder der
Laserklasse 3R und entspricht der DIN EN 60825-1:2014.
Allgemeine Sicherheitshinweise beim Umgang mit Laserstrahlung:
xDirekte Bestrahlung der Augen vermeiden!
xDen Laser nicht auf Personen richten oder in die Augen leuchten!
xDen Laser nicht auf spiegelnde Oberflächen richten um Reflexionen zu vermeiden.
xDen Laser, wenn möglich, nicht auf Augehöhe betreiben!
xDas Gehäuse des Lasergeräts darf nur von einem geschulten Service-Techniker
geöffnet werden!
xDie emittierte Laserstrahlung hat folgende Eigenschaften:
- Klasse 2 = Leistung P d1mW / Klasse 3R = Leistung P d5mW
- Wellenlänge O: 630-680 nm
- Strahldivergenz
M
d1,5 mrad
- Stehender Laserpunkt: CW-Laser
- Drehender Laserpunkt: Laserpuls mit f: 1Hz ... 10Hz
Warnschilder
Warnschilder am Gerät dürfen nicht entfernt werden.
Für Anwender in Deutschland:
Bitte beachten Sie die berufsgenossenschaftlichen Vorschriften BGI 832 zum Betrieb von
Lasereinrichtungen und BGV B2 zur Unfallverhütung. Es wird empfohlen, den Betrieb eines
Lasers der Klasse 3R bei der zuständigen Berufsgenossenschaft anzumelden. Informationen
finden sich in §5 der BGV B2 und Abschnitt 2 - Anhang 5 der BGI 832.
DIN EN 60825-1:2014
P d1mW
O: 630-680 nm
M
d1,5 mrad
LASER STRAHLUNG
NICHT IN DEN STRAHL
BLICKEN!
LASER KLASSE 2
DIN EN 60825-1:2014
P d5mW
O: 630-680 nm
M
d1,5 mrad
LASER STRAHLUNG
DIREKTE BESTRAHLUNG DER
AUGEN VERMEIDEN!
LASER KLASSE 3R
2
3R
V
ORSICHT

Bedienungsanleitung Rotationslaser SIRIUS 1 HV 3
Allgemeine Hinweise DE
Bestimmungsgemäßer Gebrauch
Anwendung
Der SIRIUS 1 HV ist geeignet zum Anreißen von Höhen, zum Fluchten, zum Loten, zum
Nivellieren und zum Ausführen ähnlicher Arbeiten. Das Gerät kann im Innen- und
Außenbereich eingesetzt werden.
Reparatur
Reparaturen immer von NEDO oder einem autorisierten Kundendienst ausführen
lassen. Öffnen Sie das Gerät niemals selbst, andernfalls erlischt die Gewährleistung.
Sorgfältige Handhabung
Der SIRIUS 1 HV ist ein empfindliches und hochgenaues Instrument und sollte daher
mit entsprechender Sorgfalt behandelt werden. Das Gerät nicht in feuchtem Zustand im
Koffer lagern.
Umwelt
Entsorgung
Zur Entsorgung muss das Gerät gemäß der geltenden Bestimmungen dem
Werkstoffrecycling zugeführt werden.
Batterien/Akkus
Batterien/Akkus sind Sondermüll und dürfen nicht in den Hausmüll gelangen. Sie
müssen entsprechend der jeweils gültigen Länderrichtlinien fachgerecht entsorgt
werden.

Bedienungsanleitung Rotationslaser SIRIUS 1 HV 4

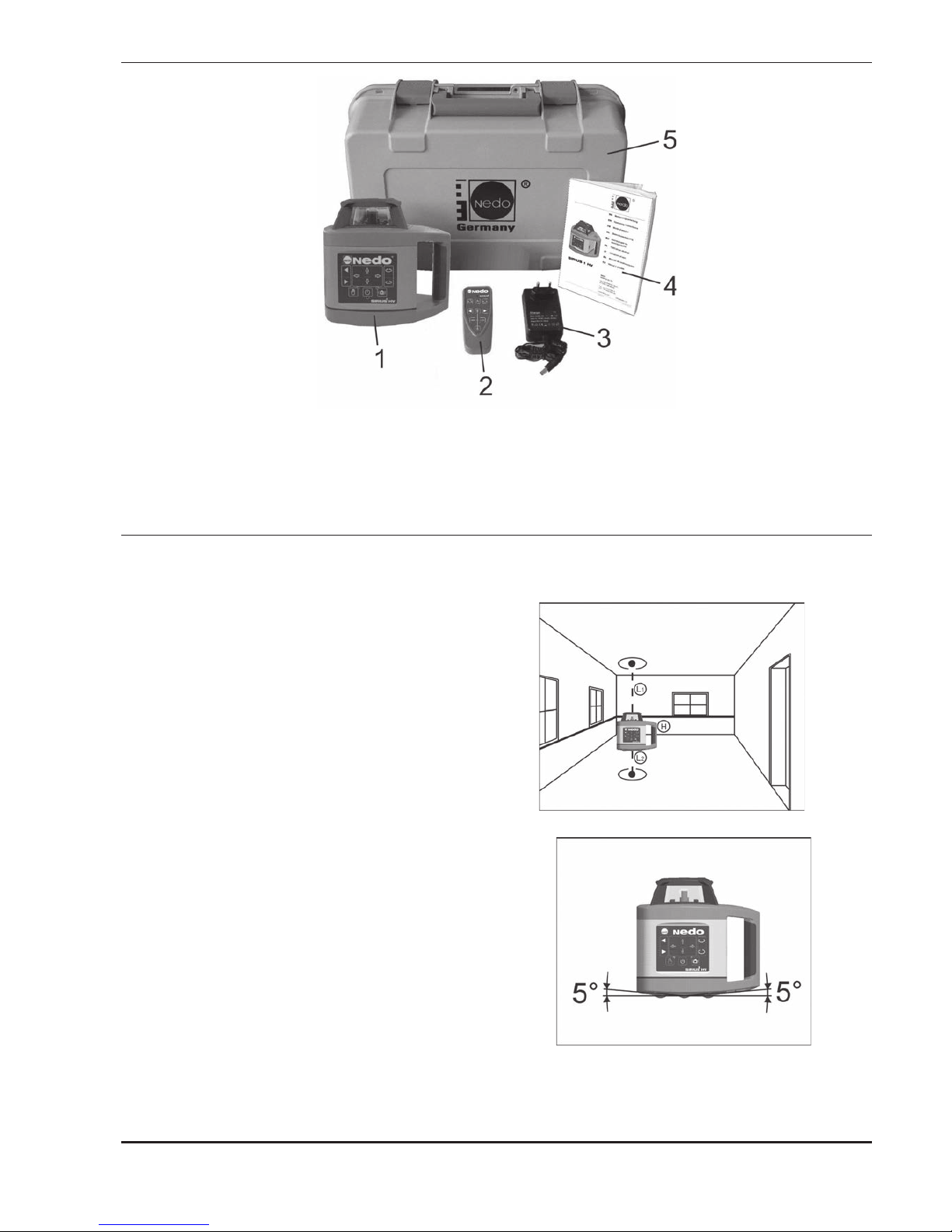

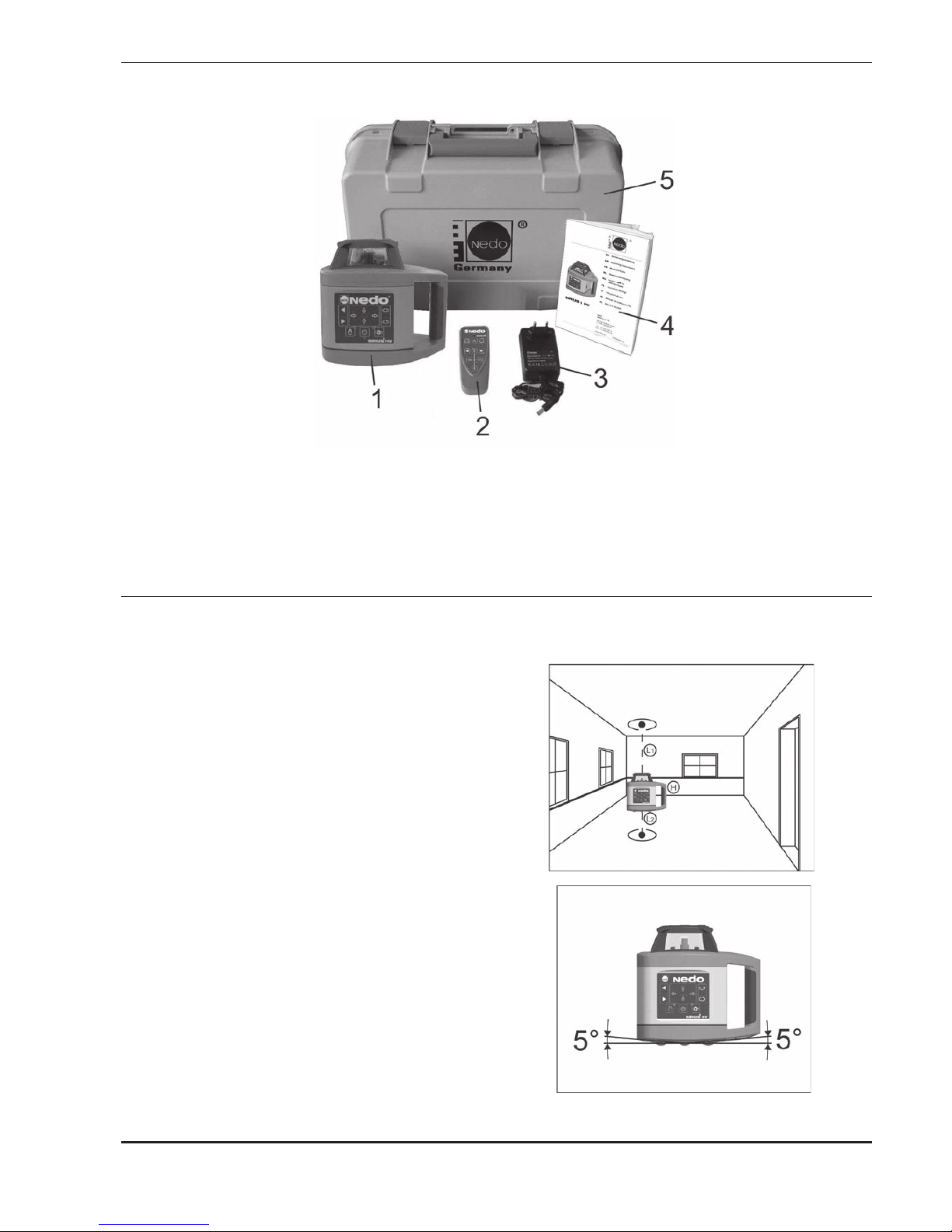

Lieferumfang DE
1 SIRIUS 1 HV
2 Infrarot-Fernbedienung (IR-Fernbedienung)
3 Ladegerät, 100 – 240 V
4 Bedienungsanleitung
5 Transportkoffer
Technische Merkmale
Funktionsprinzip SIRIUS 1 HV
Der SIRIUS 1 HV kann horizontal oder
vertikal aufgestellt werden und projiziert
entsprechend seiner Aufstellung
oim Horizontalbetrieb eine waagrechte
Laserlinie (H) sowie Lotpunkte nach
oben und unten (L1/L2)
oim Vertikalbetrieb ein senkrechte
Laserlinie (V) sowie zwei waagrechte
Laserpunkte (L1/L2)
Der SIRIUS 1 HV ist mit einer
Selbstnivellierung ausgestattet und gleicht
Schräglagen des Gerätes bis zu 5° in jede
Richtung automatisch aus.

Bedienungsanleitung Rotationslaser SIRIUS 1 HV 5
Geräteaufbau DE

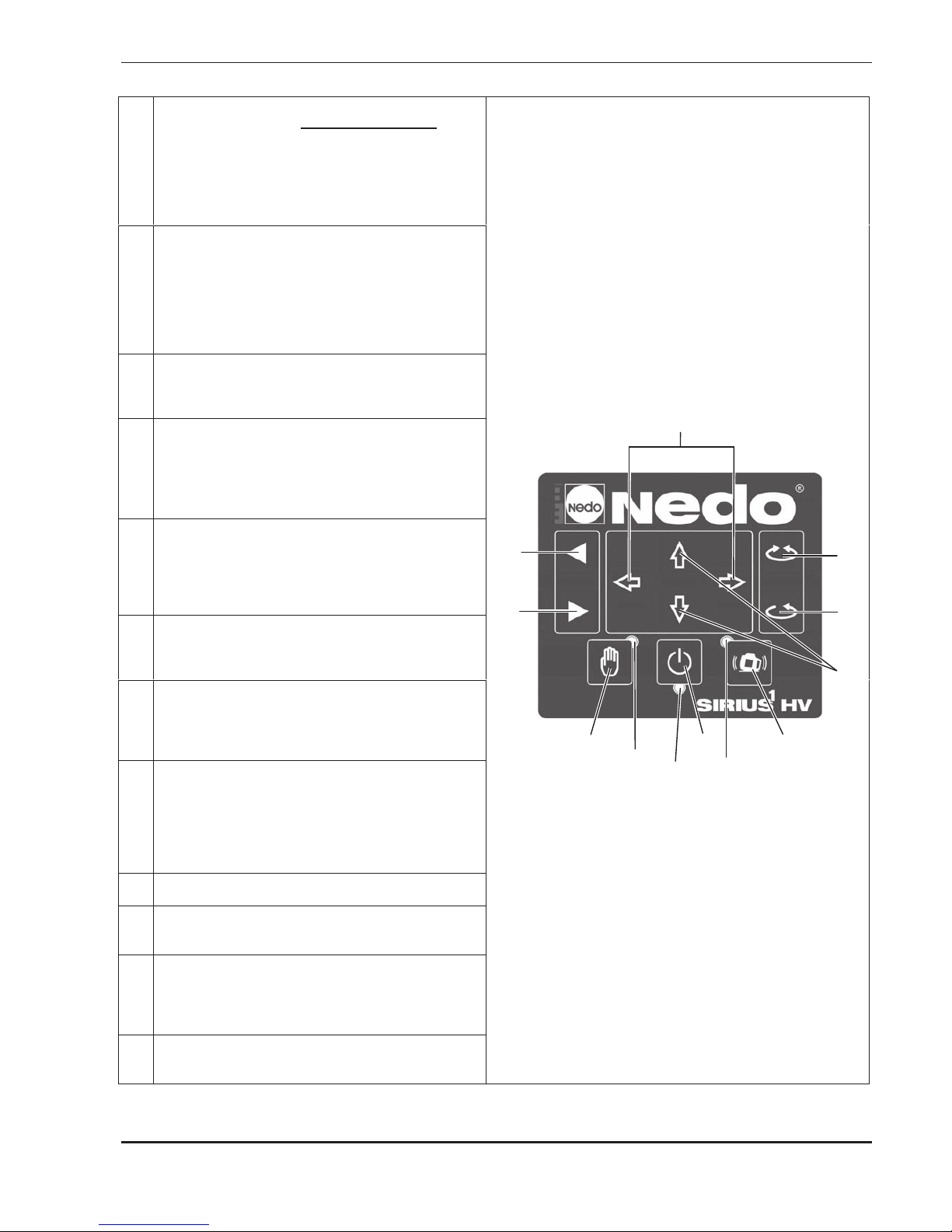

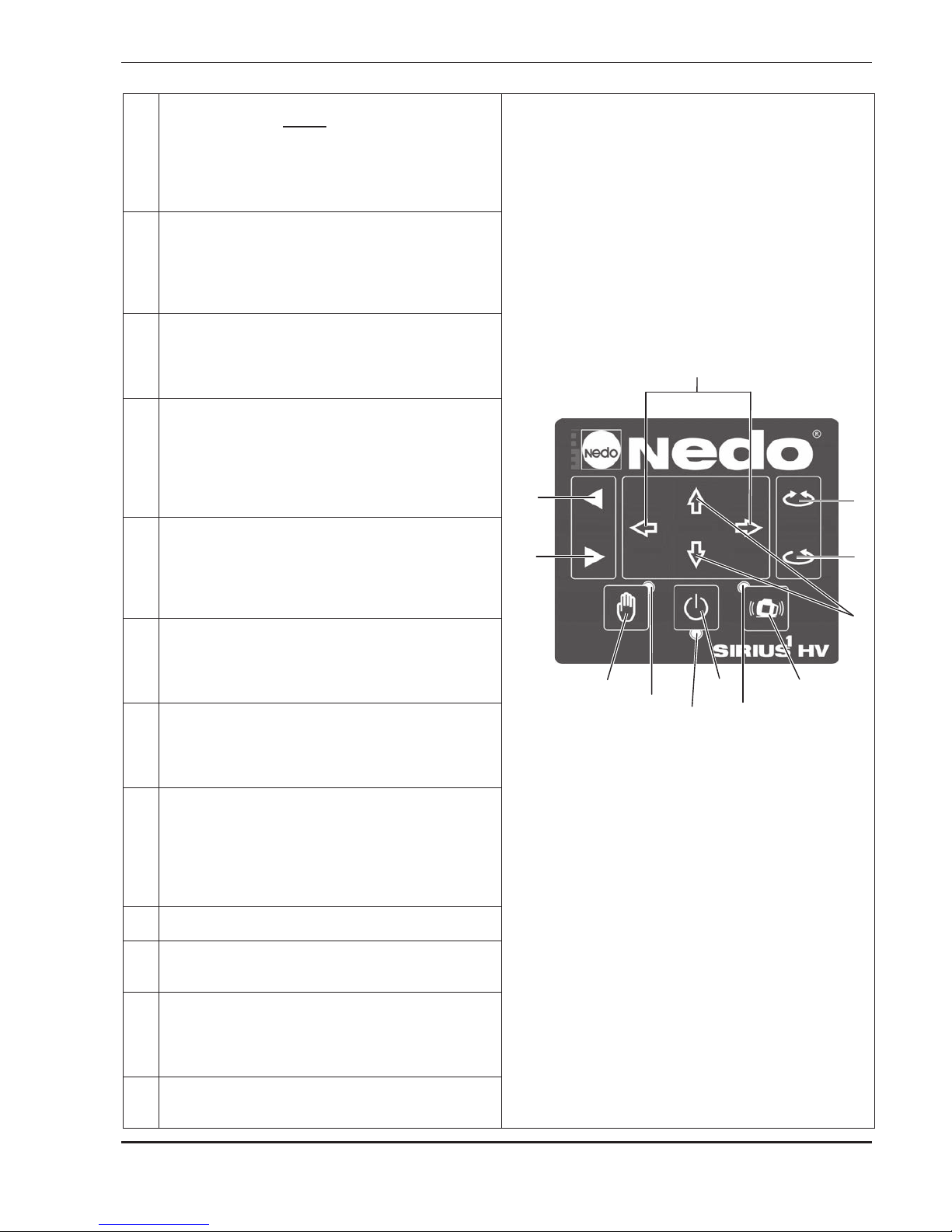

Bedienfeld SIRIUS 1 HV
1
Taste
„Laser gegen Uhrzeigersinn
bewegen“
Taste drücken/gedrückt halten: bewegt den
Laserpunkt schrittweise/konstant bzw. den Scan-
Fächer (begrenzte Laserlinie)
schrittweise gegen den Uhrzeigersinn.
2
Taste
„Laser im Uhrzeigersinn bewegen“
Taste drücken/gedrückt halten: bewegt den
Laserpunkt schrittweise/konstant bzw. den Scan-
Fächer (begrenzte Laserlinie)
schrittweise im Uhrzeigersinn.
3
Tasten
“Neigungseinstellung x-Achse“
Mit diesen beiden Tasten kann in Stellung
„Nivellierung manuell“ die Neigung der
x-Achse eingestellt werden.
4
Taste „Scanwinkel
(begrenzte Laserlinie)“
Taste ist nur im Modus „Rotationsgeschwindigkeit
= 0“ aktiv. Sie schaltet nacheinander die
verschiedenen Größen des Scanwinkels
(begrenzte Laserlinie) um:
0° – 6° – 20° – 50° – 90°.
5
Taste „Rotationsgeschwindigkeit“
Schaltet nacheinander die verschiedenen
Rotationsgeschwindigkeiten ein bzw. aus:
0 – 60 – 120 – 300 – 600 U/min.
Beim Einschalten rotiert der Laser
immer mit 600 U/min.
6
Tasten
“Neigungseinstellung y-Achse“
Mit diesen beiden Tasten kann in Stellung
„Nivellierung manuell“ die Neigung der
y-Achse eingestellt werden.
7
Taste „Höhenüberwachung“
Mit dieser Taste wird die automatische
Höhenüberwachung eingeschaltet. Nach einem
starken Stoß der zu einer Höhenänderung führt,
stoppt die Rotation des Lasers.
8
LED-Anzeige
„Höhenüberwachung“
Blinkt grün, wenn die Höhenüberwachung
eingeschaltet ist.
Die LED blinkt schnell, wenn das Gerät
eine Höhenänderung durch einen
starken Stoß erkannt hat.
9 Taste EIN/AUS
Schaltet das Gerät ein bzw. aus.
10
LED-Anzeige „Betriebsanzeige“
Leuchtet rot, wenn das Gerät eingeschaltet ist.
Blinkt rot wenn der Akku leer ist.
11
LED-Anzeige „Nivellierung“
Leuchtet grün, wenn das Gerät auf manuellen
Betrieb geschaltet ist.
Blinkt grün, wenn Gerät außerhalb
des Nivellierbereichs ist.
12
Taste „Nivellierung“
Umschalten zwischen automatischem oder
manuellem Betrieb.
1
2
3
4
5
6
7
8
12
9
10
11

Bedienungsanleitung Rotationslaser SIRIUS 1 HV 6
Geräteaufbau DE
Bedienfeld IR-Fernbedienung
Erstinbetriebnahme
SIRIUS 1 HV
Bei Erstinbetriebnahme des SIRIUS 1 HV den integrierten Akkusatz (4,8 V) mit dem im
Lieferumfang enthaltenen Ladegerät aufladen. Die Ladebuchse befindet sich neben dem
Handgriff hinter einer Gummikappe. Während des Ladevorgangs leuchtet die LED am
Ladegerät rot, bei einer Störung blinkt die LED rot. Der Akkusatz ist vollständig geladen, wenn
die grüne LED am Ladegerät aufleuchtet.
Achtung!
Nur das im Lieferumfang enthaltene Ladegerät verwenden.
IR-Fernbedienung
Die im Lieferumfang enthaltenen 2 Batterien (Typ AAA) in die IR-Fernbedienung einsetzen.
Auf richtige Polung achten!
Empfänger
Die im Lieferumfang enthaltenen Batterien in den Empfänger einsetzen.
Auf richtige Polung achten!
Gerät in Betrieb nehmen
Bei der Inbetriebnahme vor Ort den SIRIUS 1 HV entsprechend der Anwendung aufstellen.
Die Tastensymbolik und die Funktion entsprechen
den vergleichbaren Tasten am Bedienfeld des
SIRIUS 1 HV, siehe Seite 5.
Ausnahme:
13
LED-Anzeige „Senden“
Leuchtet kurz auf beim Drücken der
Tasten 4, 5 oder 12.
Blinkt, solange die Tasten 1, 2, 3 oder 6
gedrückt werden.
13

Bedienungsanleitung Rotationslaser SIRIUS 1 HV 7
Selbstnivellierung DE
Der SIRIUS 1 HV besitzt eine
Selbstnivellierung.
Durch drücken der Taste EIN/AUS wird die
Selbstnivellierung eingeschaltet. Der
Horizontalstrahl (H) beginnt zu rotieren und
die Lotstrahlen (L1und L2) sind eingeschaltet.
Bei einer Schräglage des Gerätes von bis zu
5° in jede Richtung sind die Laserstrahlen lot-
und waagrecht.
Wird der Bereich von 5° überschritten, hört
der Horizontalstrahl auf zu rotieren und
beginnt zusammen mit den beiden
Lotstrahlen (L1und L2) zu blinken.
Technische Daten
Typ SIRIUS 1 HV
Bestell-Nr. 471940 / 471940-632
Laserkonfiguration 1 Laserpunkt, rotierend von 0° bis 360°
– 1 Laserlinie durch rotierenden Laserpunkt
– 1 Scan-Fächer (begrenzte Laserlinie), siehe Scanwinkel
Je 1 Lotpunkt nach oben und unten
Rotationsgeschwindigkeit 0, 60, 120, 300, 600 U/min
Scanwinkel 0°, 6°, 20°, 50°, 90°
Nivelliergenauigkeit ±0,1 mm/m
Nivellierzeit < 30 Sek.
Gewinde BSW 5/8" am Gerät
Arbeitsbereich 300 m (Durchmesser) mit Empfänger
Wellenlänge 635 nm
Laserklasse 2 bzw. 3R
Leistung < 1 mW bzw. < 5 mW
Selbstnivellierbereich ±5°, motorisch auf der horizontalen und vertikalen Achse
Akkusatz NiMH 4,8 V inkl. Ladegerät
Stromversorgung Akku-Kapazität ca. 3800 mAh
Akkulaufzeit ca. 30 h
Ladedauer ca. 5 h
Betriebstemperatur –20 °C bis +50 °C
Schutzklasse IP 65
Abmessungen B 150 mm / T 200 mm / H 190mm
Gewicht 2,3 kg
Typ Infrarot-Fernbedienung
Reichweite ca. 25 m
Stromversorgung Batterien: 2 x 1,5 V (AAA)
Abmessungen B 46 mm / T 24 mm / H 111 mm
Gewicht 0,07 kg
Technische Änderungen vorbehalten.

Bedienungsanleitung Rotationslaser SIRIUS 1 HV 8
Prüfung der Gerätegenauigkeit DE
Die Genauigkeit des Laserstrahls sollte regelmäßig überprüft werden. Hierzu ist eine freie
Messstrecke von 30 m erforderlich. Es werden insgesamt vier Messungen durchgeführt (je X/Y-
Achse zwei Messungen). Die Überprüfung erfolgt in zwei Prüfschritten.

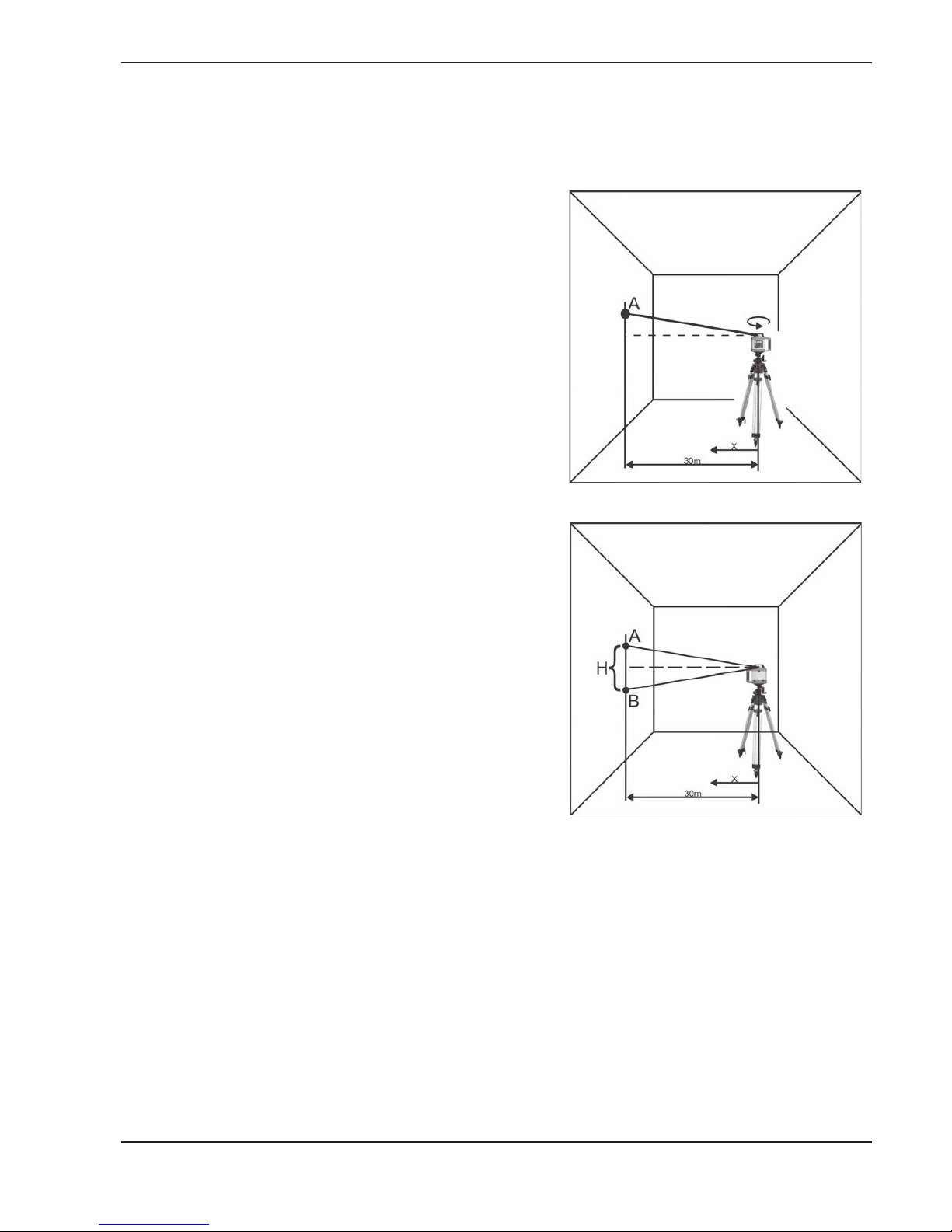

Prüfschritt 1 – x-Achse
• Positionieren Sie den SIRIUS 1 HV wie
nebenstehend abgebildet, entlang der auf dem
Gehäuse aufgeprägten x-Achse und schalten Sie
den Rotationslaser ein. Der Laserstrahl beginnt
zu rotieren.
• Die Lage des Laserstrahls wird nun mit Hilfe des
Empfängers festgestellt.
• Markieren Sie die Lage Ades Laserstrahls.
Prüfschritt 2 – x-Achse
• Drehen Sie den SIRIUS 1 HV um 180°.
• Führen Sie die vorangegangenen Schritte
nochmals aus und markieren die Lage Bdes
Laserstrahls.
• Messen Sie den lotrechten Abstand Hzwischen
der Markierung Aund der Markierung B, diese
kann über oder unter der Markierung Aliegen.
• Ist der gemessene Abstand Hzwischen
Markierung Aund der Markierung B< 6 mm,
befindet sich der SIRIUS 1 HV im
Toleranzbereich.
Die Prüfschritte 1 und 2 müssen nun für die
Y-Achse wie beschrieben durchgeführt werden.
Hinweis: Liegt der lotrecht gemessene Abstand Hzwischen Markierung Aund Markierung B
außerhalb des Toleranzbereichs, muss der SIRIUS 1 HV von einem autorisierten Kundendienst
oder von NEDO überprüft werden.

Operating Instructions SIRIUS 1 HV Rotating Laser 9
General Notes EN
For your safety
Documentation
Please familiarise yourself with these operating instructions and the safety information
it contains before you start to work with the SIRIUS 1 HV. These are based on the
current EN 60825-1:2014 and IEC/TR 60825-1:2014 standards. Observing these
instructions and this information ensures safe working. The laser may only be used by
trained personnel!

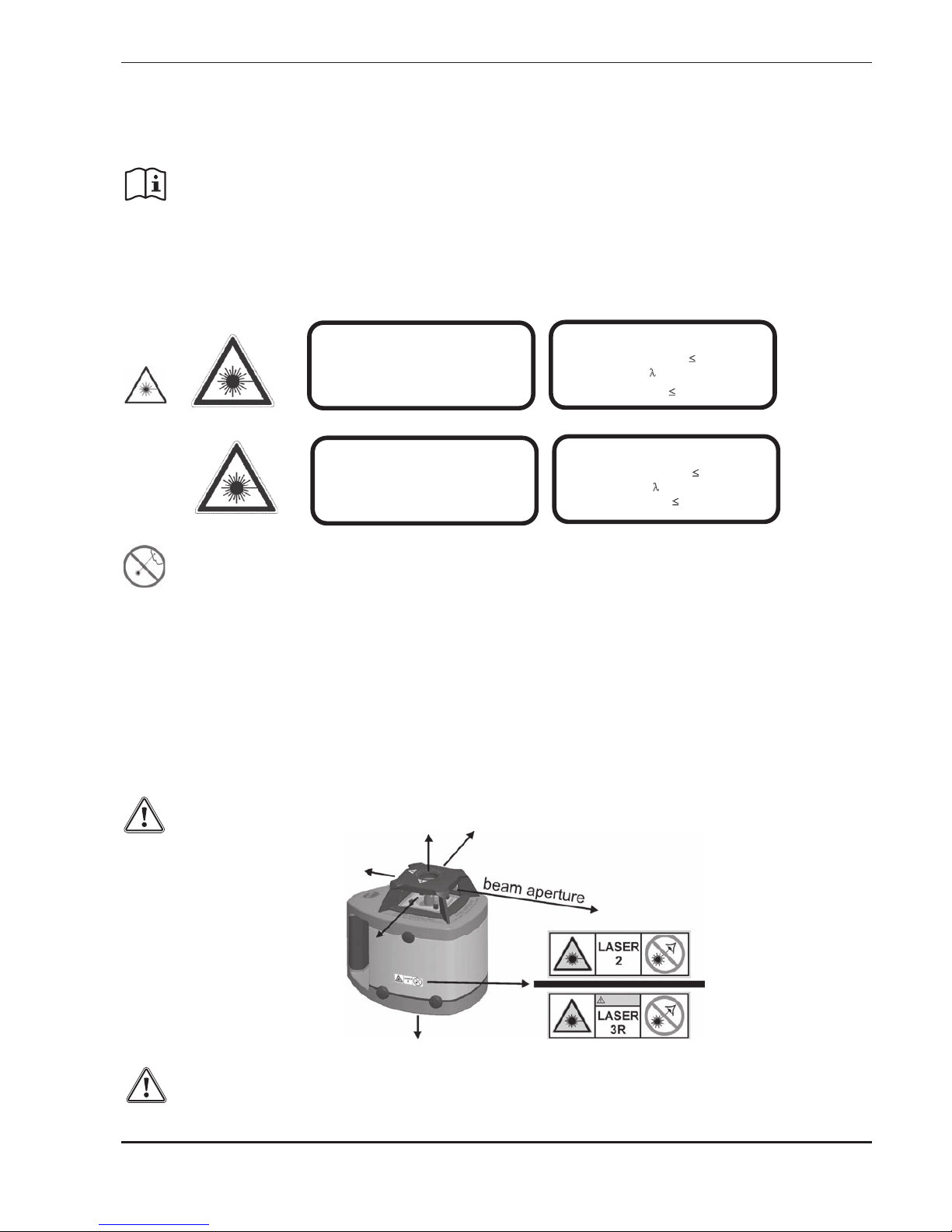

Laser radiation
The SIRIUS 1 HV Rotating Laser is, depending on the version, a laser class 2 or laser
class 3R instrument, and conforms to EN 60825-1:2014
General safety instructions for handling laser radiation:
xPrevent direct eye exposure to the beam!
xDo not direct the beam at other people or into public areas!
xTo prevent reflections, do not point the laser at reflective surfaces.
xIf possible, do not operate the laser at eye level!
xThe housing of the laser may be opened by trained service technicians only!
xThe emitted laser radiation has the following properties:
- Power P d1mW / Power P d5mW
-Wavelength O: 630-680 nm
- Beam divergence
M
d1.5 mrad
- Stationary laser dot: CW laser
- Rotating laser dot: Laser pulse with f: 1Hz ... 10Hz
Warning signs
Never remove the warning signs on the unit.
For users in Germany:
Please note and following the guidelines of the professional/trade association with liability for
industrial safety and insurance (Berufsgenossenschaftliche Richtlinie) BGI832 on the operation
of laser equipment: It is recommended that operation of a class 3R laser be registered with the
responsible professional/trade association (Berufsgenossenschaft) (BGI 832, Section 2.5).
EN 60825-1:2014
P d1mW
O: 630-680 nm
M
d
1,5 mrad
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
EN 60825-1:2014
P d5mW
O: 630-680 nm
M
d1,5 mrad
LASER RADIATION
AVOID DIRECT EYE EXPOSURE!
CLASS 3R LASER PRODUCT
2
3R
A
TTENTION

Operating Instructions SIRIUS 1 HV Rotating Laser 10
General Notes EN
Intended use
Use
The SIRIUS 1 HV is suitable for marking heights, for aligning, plumbing, levelling and for
carrying out similar work. The unit can be used indoors and outdoors.
Repair
Repairs may only be carried out by NEDO or an authorised customer service agent.
Never open the unit yourself; doing so cancels the warranty.
Careful handling
The SIRIUS 1 HV is a sensitive, high-precision instrument and should therefore be
handled with appropriate care. Never store the unit in the case if it is wet.
The environment
Disposal
Dispose of the unit in accordance with the applicable materials recycling regulations.
Batteries/rechargeable batteries
Batteries/rechargeable batteries are hazardous waste and may not be put into domestic
waste. They must be properly disposed of according to the respective national
guidelines.

Operating Instructions SIRIUS 1 HV Rotating Laser 11
Scope of Delivery EN
1 SIRIUS 1 HV
2 Infrared remote control (IR remote control)
3 Charger, 100 – 240 V
4 Operating instructions
5 Transportation case
Technical Features
Function - how the SIRIUS 1 HV works
The SIRIUS 1 HV can be set up
horizontally or vertically and projects
according to its setup
oin horizontal mode, a horizontal laser
line (H) as well as plumb points
upwards and downwards (L1/L2)
oin vertical mode, a vertical laser line (V)
as well as two horizontal laser dots
(L1/L2)
The SIRIUS 1 HV is equipped with a self-
levelling feature and levels out tilted
positioning of the unit by up to 5° in each
direction.

Operating Instructions SIRIUS 1 HV Rotating Laser 12
Structure EN
SIRIUS 1 HV control panel
1
"Move laser in anti-clockwise direction"
button
Press button/keep pressed: Moves the laser dot
incrementally/constantly or the scan array
(limited laser line)
incrementally in an anti-clockwise direction.
2
"Move laser in clockwise direction" button
Press button/keep pressed: Moves the laser dot
incrementally/constantly or the scan array
(limited laser line)
incrementally in a clockwise direction.
3
"x-axis tilt adjustment" buttons
These two buttons can be used in the "manual
levelling" position to set the tilt of the x-axis.
4
"Scan angle
(limited laser line)" button
Button is only active in "Rotational speed = 0"
mode. It consecutively switches the various
scan angles (limited laser line) through:
0° – 6° – 20° – 50° – 90°.
5
"Rotational speed" button
Successively switches the different rotational
speeds on or off:
0 – 60 – 120 – 300 – 600 rpm.
When it is switched on, the laser always rotates
with 600 rpm.
6
"y-axis tilt adjustment" buttons
These two buttons can be used in the "manual
levelling" position to set the tilt of the y-axis.
7
"Height monitoring" button
This button is used to switch on automatic
height monitoring. Following a strong jolt which
results to a change in height, the laser stops
rotating.
8
"Height monitoring" LED display
Flashes green if height monitoring is switched
on.
The LED flashes quickly if the unit has
identified a change in height due to a strong
jolt.
9 ON/OFF button
Switches the unit on and off.
10
"Equipment On" LED display
Lights up red if the unit is switched on.
Flashs red when the battery is empty.
11
"Levelling" LED display
Lights up green if the unit is switched to manual
mode. Flashes green when the unit outside
its self-leveling is.
12 "Levelling" button
Switch between automatic and manual mode.
1
2
3
4
5
6
7
8
12 9
1
0
11

Operating Instructions SIRIUS 1 HV Rotating Laser 13
Structure EN
Control panel of the IR remote control
Initial Startup
SIRIUS 1 HV
When starting the SIRIUS 1 HV rotating laser up for the first time, charge the integrated set of
rechargeable batteries (4.8 V) using the charger supplied. The charger socket is located below
the handle, behind a rubber cap. While charging, the LED lights up red on the charger, when a
fault occurs, the LED flashes red. The set of batteries is fully charged when the green LED on
the charger lights up.
Important!
Only use the charger supplied.
IR remote control
Insert the 2 batteries supplied (type AAA) in the IR remote control.
Ensure pole direction is correct!
Receiver
Insert the supplied batteries into the receiver.
Ensure pole direction is correct!
Starting up the unit
When using on site, set up the SIRIUS 1 HV according to the application.
The button symbols and functions correspond to
the comparable buttons on the control panel of the
SIRIUS 1 HV, see page 12.
Exception:
13
"Send" LED display
Briefly lights up when buttons 4, 5 or 12 are
pressed.
Flashes as long as buttons 1, 2, 3 or 6 are
pressed.
13

Operating Instructions SIRIUS 1 HV Rotating Laser 14
Self-levelling EN
The SIRIUS 1 HV has a self-levelling feature.
This self-levelling feature is switched on by
pressing the ON/OFF button. The horizontal beam
(H) starts to rotate and the plumb beams (L1and
L2) are switched on.
If the unit is placed in a slanted position of up to 5°
in any direction, the laser beams are plumb and
horizontal.
If the 5° range is exceeded, the horizontal beam
stops rotating and starts to flash together with the
two plumb beams (L1and L2).
Specifications
Model SIRIUS 1 HV
Ref. No. 471940 / 471940-632
Laser configuration 1 laser dot, rotating from 0° to 360°
– 1 laser line due to rotating laser dot
– 1 scan array (limited line), see scan angle
1 plumb point upward and downward
Rotational speed 0, 60, 120, 300, 600 rpm
Scan angle 0°, 6°, 20°, 50°, 90°
Levelling accuracy ± 0.1 mm/m
Levelling time < 30 sec.
Thread BSW 5/8" on unit
Working range 300 m (diameter) with receiver
Wavelength 635 nm
Laser class 2 / 3R
Output < 1 mW / < 5 mW
Self-levelling range ±5° to the horizontal and vertical axis, motorised
Set of NiMH 4.8 V rechargeable batteries, including charger
Power supply Battery capacity approx. 3800 mAh
Battery life approx 30 h
Charging time approx 5 h
Operating temperature –20 °C to +50 °C
Class of protection IP 65
Dimensions B 150 mm / D 200 mm / H 190mm
Weight 2.3 kg
Model Infrared remote control
Range Approx. 25 m
Power supply Batteries: 2 x 1.5 V (AAA)
Dimensions B 46 mm / D 24 mm / H 111 mm
Weight 0.07 kg
We reserve the right to make technical changes without notice.

Operating Instructions SIRIUS 1 HV Rotating Laser 15
Checking the unit's accuracy EN
The accuracy of the laser beam should be checked regularly. This requires a free measuring
length of 30 m. Four measurements are taken in total (two measurements each in X/Y axis).
The check is carried out in two steps.
Step 1 – x-axis
• Position the SIRIUS 1 HV as shown on the right,
along the x-axis marked on the housing and
switch on the rotating laser. The laser beam
starts to rotate.
• The position of the laser beam is now determined
with the help of the receiver.
• Mark position Aof the laser beam.
Step 2 – x-axis
• Rotate the SIRIUS 1 HV through 180°.
• Repeat the preceding steps again and mark the
position Bof the laser beam.
• Measure the plumb vertical distance Hbetween
marking Aand marking B, this can be above or
below mark A.
• If the measured distance Hbetween marking A
and marking B< 6 mm, the SIRIUS 1 HV is within
the tolerance range.
Steps 1 and 2 now have to be repeated as
described for the Y-axis.
Note: If the plumb measured distance H between marking A and marking B is outside the
tolerance range, the SIRIUS 1 HV must be checked by an authorised customer service or by
NEDO.

Mode d'emploi Laser rotatif SIRIUS 1 HV 16
Remarques générales FR
Pour votre sécurité
Documentation
Avant de commencer à travailler avec le laser rotatif SIRIUS 1 HV, lisez bien
attentivement ce mode d'emploi ; prenez connaissance des remarques de sécurité
et des informations. Elles reposent sur les normes actuelles EN 60825-1:2014 et
IEC/TR 60825-1:2014. L'observation de ces indications vous permettra de travailler
avec fiabilité. L'utilisation du laser demeure réservée aux personnes qualifiées !
Rayonnement laser
Selon le modèle, le laser rotatif SIRIUS 1 HV est un appareil de la classe de laser 2 ou
de la classe de laser 3R, et est conforme à la norme EN 60825-1:2014.
Remarques de sécurité générales pour la manipulation du rayonnement laser :
xEviter toute exposition directe des yeux au rayonnement laser !
xNe pas diriger le laser sur des personnes ou dans les yeux !
xNe pas diriger le laser sur des surfaces réfléchissantes en prévention des réflexions.
xNe pas utiliser le laser à la hauteur des yeux, dans la mesure du possible !
xL'ouverture du boîtier du laser est strictement réservée aux techniciens qualifiés du
service après-vente !
xLe rayonnement laser émit est doté des caractéristiques ci-après :
- puissance P d1 mW / puissance P d5 mW
-longueur d'ondes O: 630-680 nm
- divergence du rayonnement
M
d1,5 mrad
- Point laser stationnaire : laser CW
- Point laser giratoire : impulsion laser avec f : 1 Hz ... 10 Hz
Plaquette de signalisation de danger
Ne pas enlever les plaquettes de signalisation de danger qui sont appliquées sur
l'appareil.
Pour les utilisateurs en Allemagne :
Veuillez observer la directive des associations professionnelles BGI 832 relative à l'utilisation
des équipements laser : il est recommandé de signaler l'utilisation d'un laser de classe 3R à
l'association professionnelle compétente (BGI 832, chapitre 2.5).
EN 60825-1:2014
P d1mW
O: 630-680 nm
M
d
1,5 mrad
RAYONNEMENT LASER
NE FIXEZ PAS LE RAYON
CLASSE DE LASER 2
EN 60825-1:2014
P d5mW
O: 630-680 nm
M
d1
,5
mr
ad
RAYONNEMENT LASER
NE PAS REGARDER DANS
LE FAISCEAU
APPAREIL Á LASER DE
CLASSE 3R
2
3R
A
TTENTION

Mode d'emploi Laser rotatif SIRIUS 1 HV 17
Remarques générales FR
Usage conventionnel
Utilisation
Le laser rotatif SIRIUS 1 HV est idéal pour marquer des hauteurs, aligner, prendre
l'aplomb, niveler et pour réaliser des travaux similaires. L'appareil peut être utilisé en
intérieur et en extérieur.
Réparation
Les réparations ne doivent être effectuées que par NEDO ou par un atelier de service
après-vente autorisé. N'ouvrez jamais l'appareil vous-même sinon la garantie sera
annulée immédiatement.
Maniement minutieux
Le laser rotatif SIRIUS 1 HV étant un instrument sensible et extrêmement précis, il doit
être manipulé avec tout le soin nécessaire. Ne pas entreposer l'appareil à l'état humide
dans le coffret.
Environnement
Elimination
Pour éliminer un appareil usagé, le recycler en réintroduisant les matériaux dans le
cycle de production conformément aux prescriptions en vigueur.
Piles/accumulateurs
Les piles/accumulateurs sont des déchets spéciaux à collecter séparément; ne pas les
jeter avec les ordures ménagères. Les éliminer de façon appropriée, conformément aux
directives en vigueur dans le pays.

Mode d'emploi Laser rotatif SIRIUS 1 HV 18
Etendue de livraison FR
1 SIRIUS 1 HV
2 Télécommande à infrarouge (télécommande IR)
3 Chargeur, 100 – 240 V
4 Mode d’emploi
5 Coffret de transport
Attributs techniques
Principe de fonctionnement SIRIUS 1 HV
Le laser rotatif SIRIUS 1 HV peut être
orienté à l'horizontale ou à la verticale et
projette en fonction de sa disposition
oen mode horizontal une ligne laser
horizontale (H) ainsi que des points de
perpendicularité vers le haut et le bas
(L1/L2)
oen mode vertical une ligne laser
verticale (V) ainsi que deux points de
laser horizontaux (L1/L2)
Le laser SIRIUS 1 HV est doté d'un
nivellement automatique qui aligne
automatiquement l'inclinaison de l' appareil
jusqu'à 5° dans chaque direction.

Mode d'emploi Laser rotatif SIRIUS 1 HV 19
Structure de l'appareil FR
Panneau de commande SIRIUS 1 HV
1
Touche
«Déplacer le laser dans le sens inverse des
aiguilles d'une montre »
Presser la touche/la maintenir pressée : déplace le
point de laser progressivement/de manière
constante ou le faisceau laser (ligne laser limitée)
progressivement dans le sens inverse des aiguille
d’une montre.
2
Touche
« Déplacer le laser dans le sens des aiguilles
d'une montre »
Presser la touche/la maintenir pressée : déplace le
point de laser progressivement/de manière
constante ou le faisceau laser (ligne laser limitée)
progressivement dans le sens des aiguille d’une
montre.
3
Touches
« Alignement de l’inclinaison Axe des X »
Ces deux touches permettent de régler l’inclinaison
de l’axe X en position « Nivellement manuel ».
4
Touche « Angle de laser
(ligne de laser limitée) »
La touche est seulement active en mode « Vitesse
de rotation = 0 ». Il commute les différentes
grosseurs de l’angle de scan (ligne laser limitée) de:
0° – 6° – 20° – 50° – 90°.
5
Touche « Vitesse de rotation »
Met en marche ou hors marche les différentes
vitesses de rotation les unes après les autres :
0 – 60 – 120 – 300 – 600 tr/min.
A la mise en marche, le laser tourne toujours à 600
tr/min.
6
Touches
« Alignement de l’inclinaison Axe des Y »
Ces deux touches permettent de régler l’inclinaison
de l’axe Y en position « Nivellement manuel ».
7
Touche « Contrôle de hauteur »
Cette touche met en marche le contrôle
automatique de hauteur. Après un fort choc
conduisant à une modification de la hauteur, la
rotation du laser s'immobilise.
8
Display LED
« Contrôle de hauteur »
Clignote en vert si le contrôle de hauteur a été
enclenché.
La LED clignote rapidement si l'appareil a
détecté une modification de hauteur causée par
un choc fort.
9 Touche MARCHE/ARRET
Met l’appareil en marche ou hors marche.
10
Display LED « Indicateur de fonctionnement »
S’allume en rouge si l’appareil est en marche.
Clignote en rouge lorsque la batterie est vide.
11
Display LED « Nivellement »
S’allume en vert si l’appareil est en marche en
mode manuel.
Clignote en vert lorsque l'appareil est en dehors de
son auto-nivellement est.
12
Touche « Nivellement »
Commutation entre mode automatique et mode
manuel.
1
2
3
4
5
6
7
8
12
9
10
11

Mode d'emploi Laser rotatif SIRIUS 1 HV 20
Structure de l'appareil FR
Panneau de commande de la télécommande IR
Première mise en service
SIRIUS 1 HV
Lors de la première mise en service du laser SIRIUS 1 HV charger le jeu d'accus (4,8 V) avec le
chargeur fourni avec l'appareil. La prise de charge est située à côté de la poignée derrière un
cache en caoutchouc. Pendant le chargement, la LED rouge sur le chargeur, en cas de défaut,
la LED clignote en rouge. Le jeu d'accus est complètement chargé lorsque la LED verte sur le
chargeur s'allume.
Attention !
N'utiliser que le chargeur fourni avec l'appareil.
Télécommande IR
Insérer les 2 piles fournies (type AAA) dans la télécommande IR.
Observer la polarité correcte !
Récepteur
Insérez les piles fournies dans le récepteur.
Observer la polarité correcte !
Mise en service de l'appareil
Pour mettre le laser SIRIUS 1 HV en service sur place, le placer conformément à l'utilisation
requise.
La signification des touches et leur fonctionnement
correspondent aux touches comparables sur le
panneau de commande du laser rotatif SIRIUS 1 HV,
voir page 19.
Exception :
13
Display LED « Envoyer »
S’allume peu de temps après avoir pressé les
touches 4, 5 ou 12.
Clignote tant que les touches 1, 2, 3 ou 6 sont
pressées.
13
