Njoy PWAV-10001AK-AZ01B User manual

Akin series User Manual
Before using this product, carefully read all product documentation and retain it for future reference.
Manual de utilizare
PWAV-10001AK-AZ01B
PWAV-20002AK-AZ01B
PWAV-30002AK-AZ01B

02 03
AVR Unit
User Manual
Power Cord (included)
Package Contents
Product Overview
1
2
The nJoy Akin Series is the ideal protection for computers
or other electronic equipment. With its AVR-protected sockets
regulates the input voltage and eliminates the problems
created by under-voltage or over-voltage fluctuations.
Besides, it is provided with selection for delay time that
eliminates transients that can affect connected equipment.
This high performance AVR Series comes with the versatility
to fit all kinds of equipment with its input voltage range
selection.
Thank you for purchasing our products!
Please read this manual before using the product.
Focusing on quality at competitive prices, nJoy
designs consumer products for a better and
enjoyable way into the digital world.
5
7
1
2
3
Front View
Akin 1000
6
8
9
English
Română
The following models belong to the Akin Series:
Akin 1000
Akin 2000
Akin 3000
1000VA
2000VA
3000VA

04 05
English
Română
1. Power switch
2. Output voltage display/
Startup countdown display
3. Input voltage display
4. Handle
(only for 2000VA/3000VA model)
5. Startup delay time switch
6. Input voltage range selector
7. Power LED
(Green)
8. AVR LED
(Yellow)
9. Over-voltage/
under-voltage indicator
(Red)
5
7
1
2
4
3
6
8
9
Akin 2000
Akin 3000
5
7
1
2
4
3
6
8
9
Back View
10. Output sockets
11. AC input
Akin 1000 Akin 2000 Akin 3000
10
11

06 07
General Specifications3
ǘ Microprocessorcontrolguaranteeshighreliability
ǘ Selectableinputvoltagerange
ǘ Time delay function eliminates transients that can
affectconnectedequipment
ǘ Under-voltage, over-voltage, over-heat and over
current protection
ǘ Providesstableoutputvoltage
ǘ Providesurgeandspikesuppression
NOTE:Forthe full list of technical specifications please
see the Akin Series datasheet found at www.nJoy.ro
The unit is designed only for use under the
50Hz or 60Hz (depending on the model) input
frequency and pure sine wave environment. Any
other input frequency or wave form will affect
the voltage range and load capability.
Important Safety Warnings4
English
Română
Please DO NOT connect the unit to the
environment with direct current or simulated
sine wave.
To prevent the risk of fire or electric shock,
install the device in a temperature and humidity
controlled indoor area free of conductive
contaminants. (See the specifications in
the product’s datasheet for the acceptable
temperature and humidity range.)

08 09
Instalation and Initial Startup5
Step 1. Inspection
Remove the unit from the shipping package and inspect it for
damage that might have occurred during transportation.
Notify the carrier and place of purchase if any damage is
found. Step 3. Connect the Loads
The AVR-protected receptacles will provide stable power to
connected devices by boosting and bucking the input power.
Therefore simply connect sensitive loads to AVR-protected
receptacles in order to secure them.
Step 2. Placement & Storage Conditions
Install the unit in a protected area that is free of excessive
dust and has adequate air flow. Please place the unit away
from other units at least 20cm to avoid interference. Do
NOT block the top or side air vents on the unit. Do not use
the unit in an environment where the ambient temperature
or humidity is outside the limits listed in the specifications.
Operate the unit in an environment free of excessive dust,
mechanical vibration, inflammable gases and explosive or
corrosive atmospheres.
Step 4. Turn On/Off the Unit
Turn on the unit by pressing the power switch to “RESET”
position. Then, all connected devices will be powered on.
English
Română

10 11
Operation
Startup Delay Time Switch Setting
Setting Input Voltage Range
6
6.1
6.2
English
Română
Applications
LED Indicators
8
7
CAUTION
The total power consumption of all equipment plugged
into the voltage regulator must not exceed its capacity
of 800W for the Akin 1000 model, 1600W for the Akin
2000 model and 2400W for the Akin 3000 model. A total
load in excess of 800W for the Akin 1000 model, 1600W
for the Akin 2000 model and 2400W for the Akin 3000
model will cause the fuse to fault (blow).
The Akin Series is design for use with voltage sensitive
equipment such as: computers, hydrophore, medical and
laboratory equipment.
Delay
Set delay time to 3 minutes. It’s designed to
avoid damaging devices with AC motor from
consecutive starts. It’s perfect to use with devices
such as refrigerators, freezers, air conditioners or
dehumidifiers.
No delay
Set the delay time to 10 seconds. It’s designed for use
with voltage sensitive equipment such as: personal
computers, monitors, inkjet printers, scanners or
faxes. It’s also designed for use with home appliances
such as televisions, stereos, CD/DVD players, VCRs,
modems and telephone equipment.
110~270V:
Setting acceptable input voltage range within
110~270V
140~260:
Setting acceptable input voltage range within
140~260V
Mode LED Indication
Normal Green led lighting
Voltage Regulation Active Yellow & Green led lighting
Voltage Out of Range Red & Green led lighting
Time Delay Red led Flashing & Green
lighting

12 13
Disposal of Old Electrical & Electronic Equipment
(Applicable in the European Union and other European countries with
separate collection systems)
This symbol on the product or on its packaging indicates that this product shall not be
treated as household waste.
Instead it shall be handed over to the applicable collection point for the recycling of
electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could otherwise be caused
by inappropriate waste handling of this product.
The recycling of materials will help to conserve natural resources.
English
Română
Troubles and solutions6
Problem Possible Cause Solutions
Power LED is
not ON.
Power switch
isn’t ON. AC
plug connection
failed. AC socket
without power or
power failure.
Check if the mains is normal.
Check if the power cord is
connected firmly.
Check if the connected
devices are connected to the
unit firmly.
Check if the unit is turned on.
Use the below table to solve
the minor problems
Circuit
breaker is
“tripped”.
The unit is
overload.
Remove some loads first.
Reset the circuit breaker by
pressing the button again.
This series is also designed for use with home electronics
equipment such as: television, refrigerator, telephone
equipment, DVD players, modems and data processing
equipment.
When using the voltage regulator with an Uninterruptible
Power Supply (UPS) connect the UPS to the output
receptacle of the Akin Series unit then connect it (the AVR)
to the wall outlet.
Problem Possible Cause Solutions
The unit is
turned off
automatically
and the Power
LED is not lit.
The unit is
over-heated. It’s
internal pro-
tected function.
Remove some loads and wait
until the unit cool down.
Then turn on the unit again.

14 15
Unitatea AVR
Manual de utilizare
Cablu de alimentare (inclus)
Conținutul pachetului1
Vă mulțumim că ați ales produsele noastre!
Vă rugăm citiți manualul de utilizare înainte de a pune în
funcțiune acest produs.
Concentrându-se pe calitate la prețuri accesibile,
nJoy realizează produse de consum pentru a facilita
accesul la o lume digitală mai bună și mai plăcută.
Seria nJoy Akin reprezintă soluția perfectă pentru
utilizatorii care sunt în căutarea unui regulator automat
de tensiune cu scopul de a proteja electronicele sensibile
de acasă sau de la birou împotriva sub-tensiunilor și
supra-tensiunilor. Seria dispune de funcția de întârziere la
repornire. Această funcție ajută la eliminarea perioadelor
tranzitorii care pot afecta echipamentele conectate. Acest
AVR performant este caracterizat prin versatilitatea de a se
potrivi tuturor tipurilor de echipamente datorită posibilității
de selecție a tensiunii.
Din seria Akin fac parte următoarele modele:
Akin 1000
Akin 2000
1000VA
2000VA
Prezentarea produsului2

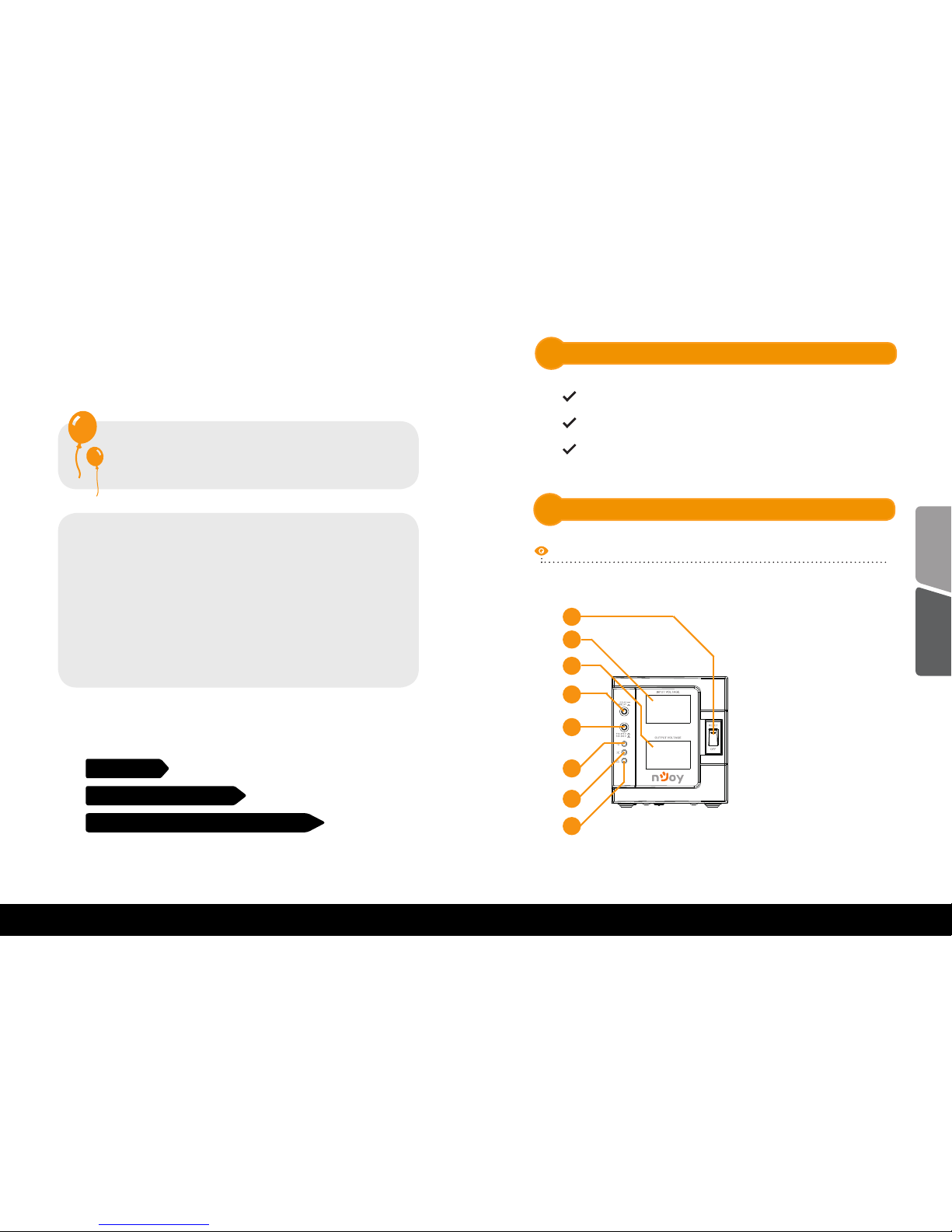

Vedere frontală
English
Română
5
7
1
2
3
Akin 1000
6
8
9
Akin 3000
3000VA

16 17
1. Buton Pornit /Oprit
2. Afișare tensiune ieșire/
Afișare cronometru pornire
3. Afișare tensiune intrare
4. Mâner
(doar la modelele de 2000VA/3000VA)
5. Comutator întârziere la
pornire
6. Selectare tensiune intrare
7. LED alimentare
(Verde)
8. LED AVR
(Galben)
9. Indicator Supratensiune/
Subtensiune
(Roșu)
5
7
1
2
4
3
6
8
9
Akin 2000
Akin 3000
5
7
1
2
4
3
6
8
9
Vedere din spate
10. Prize de ieșire
11. Intrare AC
English
Română
Akin 1000 Akin 2000 Akin 3000
10
11

18 19
Specificații generale3
ǘ Reglarea prin microprocesor garantează o
alimentare cu fiabilitate ridicată
ǘ Plaje de tensiune de intrare selectabile
ǘ Funcția de întârziere la pornire ajută la
eliminarea perioadelor tranzitorii care pot
afecta echipamentele conectate
ǘ Protecție la subtensiune şi supratensiune,
supra-încălzire și supra-încărcare
ǘ Oferă tensiune de ieșire stabilă
ǘ Oferă protecție împotriva vârfurilor de înaltă și
joasă tensiune
NOTĂ: Pentru a vizualiza întreaga listă de specificații
ale Seriei Akin descărcați datasheet-ul produsului
de pe www.nJoy.ro
English
Română
Unitatea este destinată pentru utilizare la o
frecvență de intrare de 50Hz sau 60Hz (în funcție
de model) și undă sinusoidală pură. Orice altă
frecvență de intrare sau orice alt tip de undă
va afecta plaja tensiunii de ieșire și nivelul de
încărcare.
Vă rugăm să NU conectați aparatul la curent
continuu sau undă sinusoidală simulată.
Pentru a preveni riscul de șoc electric sau de
incendiu instalați unitatea într-o încăpere
controlată din punct de vedere al temperaturii
și al umidității. (Consultați specificațiile din
datasheet-ul produsului pentru a observa
nivelul de umiditate și intervalul de temperaturi
acceptate).
Instrucțiuni de siguranță4

20 21
Conectarea echipamentelor și prima utilizare5
Pasul 1. Inspectare
Înainte de instalare vă rugăm să verificați unitatea. Asigurați-vă
că nimic din interiorul pachetului nu este deteriorat! În situația
în care sunt observate defecțiuni vă rugăm anunțați
transportatorul și compania de unde a fost achiziționat AVR-ul. Pasul 3. Conectarea AVR-ului la curent alternativ
Conectați cablul de alimentare al AVR-ului la rețeaua de
curent alternativ.
Pasul 2. Condiții de depozitare și de amplasare
Instalați unitatea într-o zonă protejată, fără exces de praf și
în care există un flux de aer adecvat. Vă rugăm să așezați
unitatealao distanță deminim 20cm față dealtedispozitive
electronice pentru a evita interferențele. Nu blocați
orificiile de aerisire de sus sau din partea laterală a unității.
Nu folosiți aparatul într-un mediu în care temperatura
ambientală sau umiditatea este în afara limitelor prevăzute
în datasheet-ul produsului. Utilizați aparatul într-un mediu
lipsit de praf excesiv, vibrații mecanice, gaze inflamabile și
atmosfere explozive sau corozive.
English
Română
Pasul 4.Pornirea AVR-ului
Porniți unitatea apăsând butonul de alimentare, astfel
toate dispozitivele conectate vor fi alimentate.

22 23
English
Română
Operații
Setarea funcției de întârziere la pornire
Setarea plajei de tensiune la intrare
6
6.1
6.2
Întârziere
Setarea timpului de întârziere la 3 minute. Seria
este proiectată pentru a evita apariția defectelor
la dispozitivele cu motor de curent alternativ din
cauza pornirilor consecutive. Această serie este
perfectă pentru a fi utilizată cu dispozitive precum:
frigidere, congelatoare, aparate de aer condiționat și
dezumidificatoare.
Fară întârziere
Setarea timpului de întârziere la 10 secunde. Seria
este proiectată pentru a fi folosită cu echipamentele
sensibile la fluctuațiile de curent precum: PC,
monitoare, imprimante cu jet de cerneală, scanere
sau fax. Seria este proiectată și pentru a fi folosită cu
dispozitive electrocasnice precum: televizoare, CD/
DVD playere, modemuri și echipamente de telefonie.
110~270V:
Setarea plajei de tensiune acceptabilă la intrare între
110~270V
140~260:
Setarea plajei de tensiune acceptabilă la intrare între
140~260V
Indicatori LED7
Mod Indicația LED
Mod normal Verde luminează
Activare mod reglare
tensiune Galben și verde luminează
Iesire tensiune din plaja
reglabila Roșu și verde luminează
Timp întârziere Roșu pâlpâie și verde luminează

24 25
Seria Akin a fost special concepută pentru utilizarea cu
echipamentele sensibile la fluctuațiile de tensiune precum:
computere, centrale pe lemne, hidrofoare, aparatura
medicală și de laborator. Această serie este proiectată și
pentru utilizarea cu ehipamentele casnice precum:
televizoare, combine frigorifice, echipamentele de
telefonie, DVD playere, modemuri și echipamente de
prelucrare a datelor.
Când utilizați AVR-ul împreună cu o sursă de alimentare
neîntreruptibilă (UPS), conectați UPS-ul la priza de ieșire a
seriei Akin și nu invers.
Probleme și soluții8
English
Română
Problemă Cauză
posibilă Soluții
LED-ul de
pornire nu
este aprins
Butonul de
pornire nu este
aprins. Cablul
de alimentare
este defect.
Priza de
alimentare nu
are curent.
Verifică dacă există sursă de
curent.
Veridică dacă cablul de
alimentare este conectat ferm.
Verifică dacă aparatele conec-
tate la unitate sunt conectate
ferm.
Verifică dacă unitatea este
pornită.
Întrerupătorul
este sărit/
declanșat
Unitatea este
supraîncărcată
Reduceți numărul de
consumatori. Resetați
întrerupătorul prin apăsarea
butonului de pornire.
Unitatea
se închide
automat și
LED-ul de
alimentare nu
este aprins.
Unitatea
este supra-
încălzită.
Oprirea este
datorată
unei protecții
interne.
Reduceți o parte din
consumatori și așteptați până
când unitatea se răcește. Apoi
reporniți unitatea.
Aplicații7
ATENȚIE
Consumul total de energie al tuturor echipamentelor
conectate la regulatorul de tensiune nu trebuie să
depășească capacitatea sa de 800W pentru modelul
Akin 1000, 1600W pentru modelul Akin 2000 respectiv
2400W pentru modelul Akin 3000. O sarcină de peste
800W pentru modelul Akin 1000, 1600W pentru
modelul Akin 2000 respectiv 2400W pentru modelul
Akin 3000 va face ca siguranța să sară.

2726 27
Dezafectarea echipamentelor electrice și electronice vechi
(Se aplică pentru ţările membre ale Uniunii Europene și pentru alte țări
europene cu sisteme de colectare separată)
Acest simbol aplicat pe produs sau pe ambalajul acestuia indică faptul că acest
produs nu trebuie tratat ca un deșeu menajer.
Eltrebuiepredatpunctelordereciclareaechipamentelor electriceșielectronice.
Asigurându-vă că acest produs este dezafectat în mod corect veţi ajuta la
prevenirea posibilelor consecințe negative asupra mediului și a sănătății umane.
Reciclarea materialelor va ajuta la conservarea resurselor naturale.
Declaration of Conformity
We, manufacturer / importer
declare that the product
PWAV-30002AK-AZ01B
is in conformity with
DAI-TECH SRL
28 Popa Șapcă
300057, Timișoara
Romania
(EC conformity marking)
Tested with the listed standards, the above mentioned product was found in
compliance with: 2004/108 EC-EMC Directive and with 2006/95/EC-Low
Voltage Directive.
EN 62040-2: 2006
EN 6100-3-2: 2006 + A1: 2009 + A2: 2009
EN 61000-3-3: 2008
EN 62040-1-1: 2003 (LVD)
and in conformity with
(RoHS conformity marking) in accordance with 2002/95 EC-RoHS Directive
Nov. 06, 2015
Stamp Date Signature
