Notável Móveis NT2050 User manual

8
L
SAPATA DESLIZADORA PLÁSTICA 14mm
ZAPATA DESLIZADORA PLÁSTICA 14mm
14mm PLASTIC SLIP SHOE
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
COD: NT2050
CONJUNTO MULTIUSO
CONJUNTO ORGANIZADOR
MULTIPURPOSE SET
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: 1882x876x334mm OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 01
PÁGINA | PAGINA | PAGE: 01
5
5
13
10
9
6
7
7
8
96
7
8
7
2
2
11
12
22
2
1
4
2
3
3
3
8
AA
52
PP
4
TA
2
W
1
GG
4
S
60
D
2
N
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL
PARAFUSO 3,5X25MM CABEÇA CHATA
TORNILLO 3,5X25MM CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
PREGO 23x4mm
CLAVO 23x4mm
23X4MM NAIL
PARAFUSO 3X12mm CABEÇA CHATA
TORNILLO 3X12mm PLANA
3X12mm FLAT HEAD SCREW
MINI GIZ
MINI TIZA
MINI CHALK
4
M
DOBRADIÇA SUPER CURVA 26mm
COM CALÇO 5mm - METÁLICA
BISAGRA SUPER CURVA 26mm CON CALZO 5mm - METÁLICA
26mm METAL SUPER CURVED HINGE WITH 5mm WEDGE
PUXADOR PLÁSTICO PERFIL BOREAL 100mm
MANIJA PLÁSTICA PERFIL BOREAL 100mm
PLASTIC HANDLE BOREAL PROFILE 100mm
PAR CORREDIÇA METÁLICA 300mm
PAR CORREDIZA METÁLICA 300mm
300MM PAIR OF SLIDES
CANTONEIRA PLÁSTICA 2 FUROS 18X18 mm
ANGULAR PLÁSTICA 2 AGUJEROS 18X18 mm
PLASTIC CORNER 2 HOLES 18X18 mm
40
Y
PARAFUSO 3,5x40mm CABEÇA CHATA
TORNILLO 3,5x40mm CABEZA PLANA
3.5X40MM FLAT HEAD SCREW
2
J
BATENTE - SUP. PARA PRATELEIRA PLÁSTICO 16x8x8mm
BATIENTE - SOP. ESTANTE PLASTICO 16X8X8MM
16X8X8MM STOPPER – PLASTIC SHELF SUPPORT
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE | LIST OF HARDWARE
A marcação do número de lote e código
da peça que aparece nas fitas de borda
é facilmente removida com borracha
escolar ou com pano e álcool.
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied Montagem
Ensamblaje
Assembly
AT E N Ç Ã O : S u g e r i m o s
montar os produtos sobre a
em ba lag em para e vit ar
arranhões nas peças.
PRECAUCIÓN: Sugerimos
ensamblar los productos
sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest
assembling the products on
th e p ack aging to av oid
scratches on the parts.
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTILLO
HAMMER
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
CINTA MÉTRICA
MEASURING
TAPE
5M
PARAFUSADEIRA CHAVE PHILIPS
E FENDA MARTELO TRENA
01. A marcação do número de lote e código da peça que aparece nas fitas de borda é facilmente removida com borracha escolar ou com pano e
álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden ser quitados con paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be removed with cloth and alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto antes de ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos antes de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
CÓD PRODUTO
CÓD PRODUCTO
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
COD PEÇA
COD PIEZA
PART CODE
QTDE
CTD.
QTY.
COMP.
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
NT2050 1 LATERAL DIREITA | LATERAL DERECHA | RIGHT SIDE MDP 41290-01 11882 334 15
NT2050 2 PRATELEIRA/BASE |REPISA/BASE | SHELF/BASE MDP 41291-02 6408 332 15
NT2050 3 PRATELEIRA SUPERIOR | ESTANTE SUPERIOR | UPPER SHELF MDP 41292-03 3408 332 15
NT2050 4 LATERAL ESQUERDA | LATERAL IZQUIERDA | LEFT SIDE MDP 41293-04 11882 334 15
NT2050 5 PORTA INFERIOR | PUERTA INFERIOR | LOWER DOOR MDP 41294-05 2444 402 15
NT2050 6 FRENTE GAVETA | FRONTAL CAJÓN | DRAWER FRONT MDP 41295-06 2402 145 15
NT2050 7 LATERAL GAVETA | LATERAL CAJÓN | DRAWER SIDE MDP 41296-07 4298 113 15
NT2050 8 TRASEIRO GAVETA | TRASERO CAJÓN | REAR DRAWER MDP 41297-08 2 354 113 15
NT2050 9 FUNDO GAVETA | FONDO CAJÓN | DRAWER BOTTOM HDF 41298-09 2 382 301 3
NT2050 10 FUNDO MAIOR | FONDO MÁS GRANDE | BIGGER BOTTOM HDF 41299-10 1 1827 432 3
NT2050 11 LATERAL DIREITA | LATERAL DERECHA | RIGHT SIDE MDP 41300-11 1 842 334 15
NT2050 12 LATERAL ESQUERDA | LATERAL IZQUIERDA | LEFT SIDE MDP 41301-12 1 842 334 15
NT2050 13 FUNDO MENOR | FONDO MÁS PEQUEÑO | SMALLER BOTTOM HDF 41302-13 1 787 432 3
NT2050 14 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET -41303-14 1 - - -
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST

PP16
N4
M4

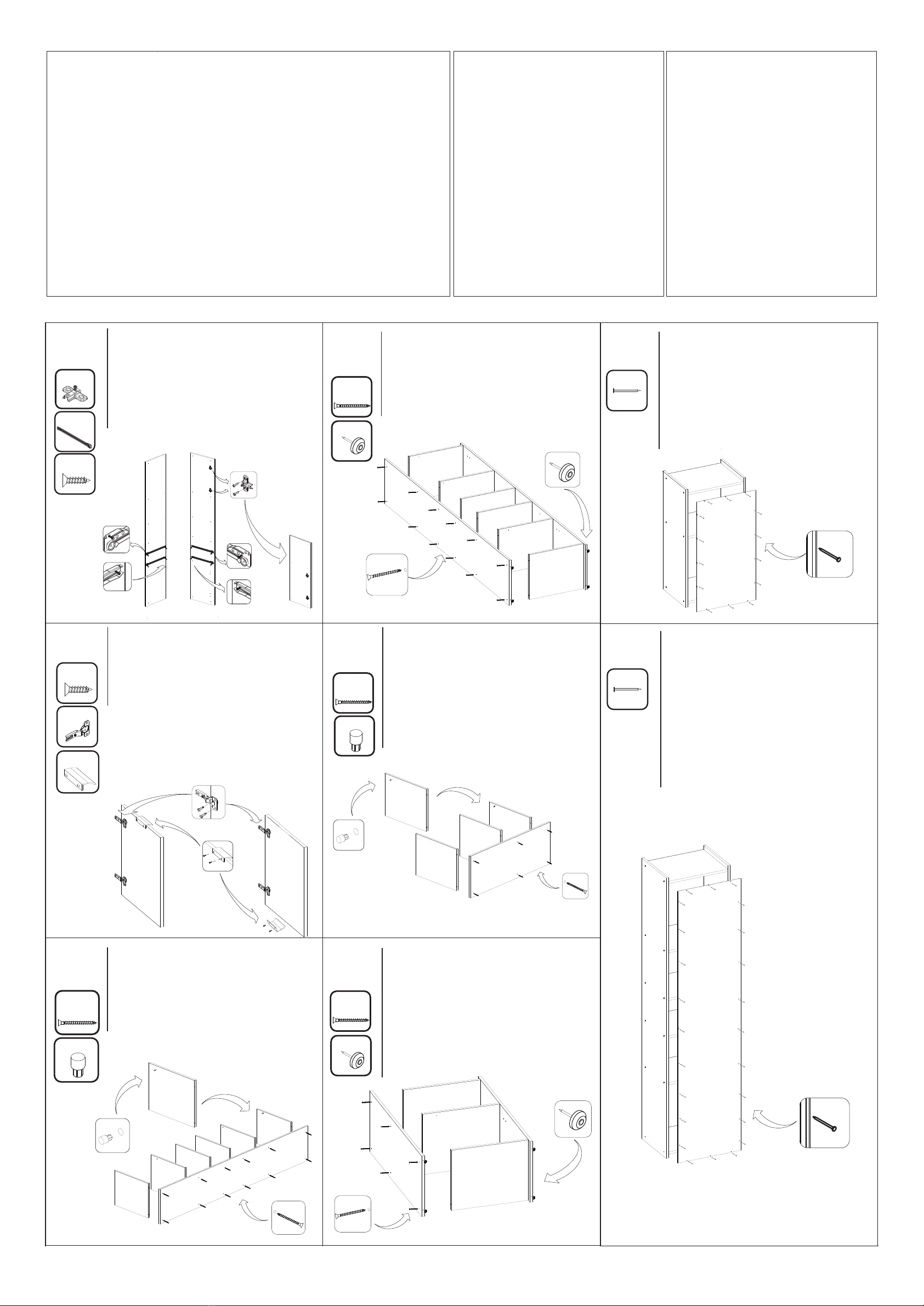

1 - Fixe os calços de dobradiças M nas peças 1 e 11 com
os parafusos PP (3,5X12mm).
2 - Posicione as corrediças N nas marcações das peças 1
e 4, fixe-as com os parafusos PP (3,5X12mm).
1 - Fije los calzos de bisagra M en las piezas 1 y 11 con
los tornillos PP (3,5X12mm).
2 - Posicion las correderas N en las marcas de las piezas
1 y 4 fijandolas con los tornillos PP (3x12mm)
1 - Fit the M wedge of hinges on parts 1 and 11 with
screws PP (3,5X12mm).
2 - Position the N slides on markings of pieces 1 and 4, fix
them with PP screws (3x12mm).
PASSO 1
PASO 1
STEP 1
1
4
11
1 - Encaixe as dobradiças M nas portas 5 fixando-as com
os parafusos PP (3,5X12mm).
2 - Alinhe os puxadores S centralizando-os na largura da
porta 5 e observando a face correta como mostra o
desenho abaixo, fixe-os com os parafusos X (4x12mm).
1 - Montar las bisagras M en las puertas 5, fijándolas con
los tornillos PP (3,5X12mm).
2 - Alinear las manijas S centrándolas en el ancho de la
puerta 5 y observando la cara correcta como se muestra
en el siguiente dibujo, fíjelas con los tornillos PP
(3,5X12mm).
1 - Fit the M hinges on the doors 5, fixing them with the
screws PP (3,5X12mm).
2 - Align the handles S centering them in the width of the
door 5 and observing the correct face as shown in the
drawing below, fix them with the screws PP (3,5X12mm).
PASSO 2
PASO 2
STEP 2
M4
S2
55
PASSO 3
PASO 3
STEP 3
Y12
J1
1 - Encaixe o batente da porta J na peça 3
2 - Fixe a peça 1 nas peças 2 e 3 com os parafusos Y
(3,5x40mm)
1 - Encaje el batiente del puerta J en la pieza 3
2 - 2 - Fije la pieza 1 en las piezas 2 y 3 con los tornillos
Y (3,5x40mm)
1 - Fit the J stopper of door on part 3
2 - Fit Part 1 to parts 2 and 3 with (3.5x40mm) Y screws.
3
3
3
2
2
2
1
3
3
3
3
2
2
2
4
1 - Fixe a peça 4 nas peças 2 e 3 com os parafusos Y
(3,5x40mm)
2 - Fixe as sapatas deslizadoras L nas peças 1 e 4.
1 - Fije la pieza 4 en las piezas 2 y 3 con los tornillos Y
(3,5x40mm)
2 - Fije las zapatas L en las piezas 1 y 4.
1 – Fit Part 4 to parts 2 and 3 with (3.5x40mm) Y screws
2 - Attach the sliding shoes L to parts 1 and 4.
Y12
PASSO 4
PASO 4
STEP 4
1
L4
1 - Encaixe o batente da porta J na peça 2
2 - Fixe a peça 11 nas peças 2 com os parafusos Y
(3,5x40mm).
1 - Encaje el tope del puerta J en la pieza 2
2 - Fije la pieza 11 en las piezas 2 con los tornillos Y
(3,5x40mm).
1 - Fit the J flap of door on part 2
2 - Fit Part 11 to parts 2 with (3.5x40mm) Y screws.
Y6
PASSO 5
PASO 5
STEP 5
11
2
2
2
J1
2
12
2
2
2
1 - Fixe a peça 12 nas peças 2 com os parafusos Y
(3,5x40mm)
2 - Fixe as sapatas deslizadoras L nas peças 11 e 12.
Fije la pieza 12 en las piezas 2 con los tornillos Y
(3,5x40mm)
2 - Fije las zapatas L en las piezas 11 y 12.
1 – Fit Part 12 to parts 2 with (3.5x40mm) Y screws
2 - Attach the sliding shoes L to parts 11 and 12.
Y6
PASSO 6
PASO 6
STEP 6
L4
11
3
11
12
2
2
1 - ATENÇÃO: Antes de fixar os fundos verifique o esquadro do
armário
2 - Alinhe a peça 3 às laterais ao tampo e a base do armário e
fixe-a com os pregos D.
1. PRECAUCIÓN: antes de fijar los fondos compruebe la
escuadra del armario.
2. Alinee una pieza 3 a las laterales, a la cubierta y a la base
del armario, y fíjela con los clavos D.
1 – ATTENTION: Before fastening the bottoms check the
cabinet square.
2 – Align one part 3 on side, top and base of wardrobe and fix
with D nails.
D14
PASSO 7
PASO 7
STEP 7
10
3
1
4
2
1 - ATENÇÃO: Antes de fixar os fundos verifique o
esquadro do armário
2 - Alinhe a peça 10 às laterais ao tampo e a base do
armário e fixe-a com os pregos D.
1. PRECAUCIÓN: antes de fijar los fondos compruebe
la escuadra del armario.
2. Alinee una pieza 10 a las laterales, a la cubierta y a
la base del armario, y fíjela con los clavos D.
1 – ATTENTION: Before fastening the bottoms check
the cabinet square.
2 – Align one part 10 on side, top and base of wardrobe
and fix with D nails.
D2424
PASSO 8
PASO 8
STEP 8
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui indicados,
mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida neste
documento, o cliente deverá adotar as seguintes orientações e cuidados
quanto à montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do manual
de montagem que será fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel deve-se evitar maus
tratos, como por exemplo: bater portas e gavetas, arrastar ou riscar o
móvel, umidade ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável Móveis problemas que
tenham origem na utilização dos produtos de forma inadequada ou
quebra do móvel em função do excesso de peso por colocação de pedras
de granito, mármore e outros.
- O peso suportado por cada prateleira deverá obedecer os valores
indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis,
problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais impróprios e
não dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos móveis
seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta), internas,
vidros e espelhos, a limpeza deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida, deverá ser passado um
pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só
poderá ocorrer através de profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo seja levantado do
chão. O produto não deve ser arrastado, pois avarias no manuseio e
transporte, não estão contempladas na garantia.
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del
periodo en el presente documento, con
la presentación de este certificado y la
factura.
Para que el producto esté
garantizado por la garantía dada en este
documento, el cliente debe tomar las
siguientes directrices y precauciones de
instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo
las instrucciones de ensamblaje que
serán proporcionadas con la entrega del
producto.
Para el uso adecuado y la
conservación del mueble se debe evitar
los malos tratos, tales como: golpear
puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y
la exposición al sol para evitar un posible
cambio en el color original de los
muebles.
No será responsabilidad de
Notável Móveis problemas que se
originen en el uso de los productos de
forma inapropiada o ruptura del mueble
en función de exceso de peso mediante
la colocación de piedras de granito,
mármol y otros.
- El peso soportado por cada
estante debe cumplir con los valores
indicados en la ilustración.
Tampoco serán responsabilidad
de Notável Muebles los problemas que
se originan en:
- Instalaciones eléctricas o
hidráulicas.
- Acciones de termitas u otras
plagas.
- Almacenamiento y cambio del
mueble en locales inapropiados y no
fumigados periódicamente.
- Todo y cada corte o cambio en
los muebles.
- Uso de productos de limpieza o
abrasivos no recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se
recomienda que la limpieza de los
muebles sea hecha como sigue:
En las partes externas (puertas,
laterales y frontales de cajón), internas,
vidrios y espejos, la limpieza debe ser
hecha con paño limpio y ligeramente
humedecido con agua y jabón suave. A
continuación, se debe pasar un paño
limpio y seco.
En el caso del traslado del mueble
a otro sitio, esto sólo puede ocurrir a
través de profesionales especializados,
y para el manejo del mueble se requiere
que el mismo sea levantado del piso. El
producto no debe ser arrastrado pues
daños en la manipulación y el transporte
no están cubiertos por la garantía.
WARRANTY TERM
This warranty shall be applied
within the time limits specified herein, by
presentation of this certificate and
invoice.
In order for the product to be
covered by the warranty provided in this
document, the client should follow the
following guidelines and precautions for
assembly, maintenance and cleaning.
ASSEMBLY
Assembly must be carried out
according to the instructions in the
assembly manual which is supplied with
the product at the time of delivery.
For proper use and conservation
of this furniture, mistreatment should be
avoided, such as hitting doors and
drawers, dragging or scratching the
furniture, excessive moisture or heat to
avoid possible changes in its original
color.
Problems from improper use of
the products as breaking of the furniture
due to the excess weight by installation
of granite, marble, and others will not be
the responsibility of Notável Móveis
- The weight withstood by each
shelf/drawer must comply with the
values indicated in illustration.
It will not be responsibility of the
Notável Móveis either problem from:
- E l e c t r i c a l o r h y d r a u l i c
installations.
- Actions of termites or other pests.
- Storage and moving of the
furniture in inappropriate places and not
fumigated periodically.
- Any trimming or alteration in the
furniture.
- Use of cleaning agents or
abrasives not recommended.
UPKEEP AND CLEANING
For durability, it is recommended
that the furniture be cleaned this way:
In the outer parts (doors, sides
and drawer front), inside, glass and
mirrors, the cleaning should be done with
a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry
cloth should be used.
In case of transfer of the furniture
to a different place, this can only be done
by specialized professionals, and for the
moving of the furniture it is necessary
that it is lifted off the ground. It should not
be dragged because malfunctions due to
handle and moving are not covered by
the warranty.
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo 26 do Código
do Consumidor, a contar da efetiva entrega do produto, desde que observadas as condições
normais de uso e conservação. Essa garantia cobre defeitos de fabricação. A Indústria de
Móveis Notável não se responsabiliza pela garantia estendida adquirida pelos consumidores
junto aos lojistas e seguradoras, a garantia legal da fabricante é de 90 dias. Art. 26, II, CDC.”
PÁGINA | PAGINA | PAGE: 02
PP12

PÁGINA | PAGINA | PAGE: 03
PASSO 9
PASO 9
STEP 9
1 - Insira as cavilhas A (6x30mm) nas peças 7.
1 - Introduzca las clavijas A (6x30mm)en las piezas 7.
1 - Insert the (6x30mm) wooden dowels to the parts 7.
7
7
A8
6
PASSO 10
PASO 10
STEP 10
1 - Alinhe os puxadores S centralizados no comprimento
das fren-
tes de gaveta e fixe-os com os parafusos PP (3,5X12mm).
1 - Alinear las manijas S centralizados en la longitud del
frentes de cajón y fíjelas con los tornillos PP (3,5X12mm).
1 - Align the S handles centralized on drawer front lenght
and fix with PP (3,5X12mm) screws.
S2
7
7
8
PASSO 11
PASO 11
STEP 11
1 - Alinhe a peça 8 entre as peças 7 e fixe-as com os
parafusos Y (3,5x40mm)
1 - Alinee la pieza 8 entre las piezas 7 y fíjelas con los
tornillos Y (3,5x40mm).
1 - Align the part 8 between 7 and fix with (3,5x40mm) Y
screws.
Y4
TA 4
PASSO 12
PASO 12
STEP 12
1 - Encaixe a peça 6 no conjunto montado no passo
anterior;
2 - Fixe as peças 7 na peça 6 utilizando as cantoneiras
TA e os parafusos X (4x12mm).
1 - Encaje el conjunto ensamblado en el paso anterior
en la pieza 6;
2 - Fije las piezas 7 en la pieza 6 con las angulares TA e
los tornillos X (4x12mm).
1 - Fit part 6 to the assembly assembled in the previous
step;
2 - Fix parts 7 to part 6 using the angle brackets TA and
screws X (4x12mm).
1 - Encaixe a peça 9 no canal da peça 6 e alinhe-a às peças 7
e 8. Em seguida fixe a peça 9 com os pregos D nas peças 7 e 8.
1 - Encaje la pieza 9 en la pieza 6 y alinee con las iezas 7 y p
8. Luego, fijela con los clavos D en las piezas 7 e 8.
1 - Fit the part 9 on the groove of part 6 and align the parts 7
and 8. Then fix part 9 with D nails to the parts 7 and 8.
PASSO 13
PASO 13
STEP 13
D22
97
8
6
PASSO 14
PASO 14
STEP 14
1 - Encoste a corrediça N na frente de gaveta e no fundo 9 e
fixe-as com os parafusos PP (3x12mm)
1 - Apoye la corrediza N en el frente de cajón y en el fondo 9, y
fíjela con los tornillos PP (3x12mm).
1 - Pull over the N metalic slides in the front of drawer and on
the bottom 9 and fix with PP (3x12mm) screws.
PP 8
N4
9
1
2
3
Para regulagem das portas siga as instruções conforme números
abaixo:
1 - Se precisar subir ou abaixar um pouco a porta desaperte um
pouco os parafusos indicados com o número 1, reposicione e aperte
novamente.
2 - Se precisar empurrar a porta um pouco mais para dentro ou puxá-
la para fora, desaperte um pouco o parafuso indicado com o nº 2,
reposicione e aperte novamente.
3 - Se precisar alinhar as portas um pouco mais para o centro ou em
direção as laterais, utilize uma chave philips para girar o parafuso
indicado com o nº 3 até posicionar a porta da forma desejada.
Para ajustar las puertas, siga las instrucciones conforme los números
a continuación:
1 - Si tiene que subir o bajar un poco la puerta, afloje un poco los
tornillos que se indican con el número 1, reposicione y vuelva a
apretar.
2 - Si tiene que empujar la puerta un poco más para el interior o
hallarla afuera, afloje un poco el tornillo que se indica con el número
2, reposicione y vuelva a apretar.
3 - Si tiene que alinear las puertas un poco más hacia el centro o
hacia los lados, use un destornillador de cruceta para girar el tornillo
indicado con el número 3 hasta posicionar la puerta de forma
deseada.
To adjust the doors, follow the instructions below:
1. If you need to raise or lower the door a little, loosen the
screws indicated with # 1, reposition and tighten again.
2. If you need to push the door a little further in or
pull it out, loosen the screw indicated with # 2,
reposition it and tighten again.
3. If you need to align the doors a
little further towards the
center or toward the sides,
use a Philips screwdriver to
rotate the screw indicated
with # 3 until you position the
door the way you want.
5
11
12
1
M4
4
M
PASSO 15
PASO 15
STEP 15
5
1
4
1 - Para montar a porta, encaixe as dobradiças M nos
calços M travando-a no parafuso indicado com o
número 1 abaixo:
1 - Para montar la puerta, encaje las bisagras M en los
calzos M, trabándola al tornillo indicado con el nro. 1
abajo.
1 - To assemble the door, fit the M hinges on M locking
it on screw indicated with number 1 bellow.
W2
PASSO 16
PASO 16
STEP 16
11 4
1
2
1 - Para fazer a fixação do módulo 1 no módulo 2,
encoste um módulo ao outro e fixe-os com dois
parafusos W (3,5x25mm) no intervalo das corrediças da
peça 4 como mostra desenho abaixo:
1 - Para unir el módulo 1 al módulo 2, toque un módulo
con el otro y asegúrelos con dos tornillos W (3,5x25
mm) en el rango de las guías de la parte 4 como se
muestra en el siguiente dibujo:
1 - To attach module 1 to module 2, touch one module
to the other and secure them with two W screws
(3.5x25mm) in the range of the slides of part 4 as
shown in the drawing below:
1 - Encaixe as gavetas no multiuso através das
corrediças.
1 - Encaje los cajones en el organizador a través de
las correderas
1 - Fit the drawers to multipurpose throught the slides
PASSO 17
PASO 17
STEP 17
PP 4
PP 8
6
77
6
