Notável Móveis PAINEL NT 1110 User manual

Instalação
Instalación
Installation
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE | LIST OF HARDWARE
01. A marcação com o código do produto e o número das peças nas fitas aparentes pode ser removida
com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden ser quitados con
paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be removed with cloth and
alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto antes de
ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos antes
de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
COD: NT1110
PAINEL NT 1110
PANEL NT 1110
PAINEL NT 1110
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: 1565x1600x342mm OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 02
CAPACIDADE TV | CAPACIDAD TV | TV SIZE: 60''
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTILLO
HAMMER
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
CINTA MÉTRICA
MEASURING
TAPE
NIVEL
NIVEL
5M
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
Montagem
Ensamblaje
Assembly
ATENÇÃO: Sugerimos montar os produtos sobre
a embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
the parts.
•A TV deverá ser fixada no Painel. Não
utilize a TV apenas apoiada sobre nicho.
•La TELE deberá ser fijada en el panel. No
utilice la TELE apoyada sólo sobre el nicho.
•The TV should be attached to the Panel. Do
not use the niche-only TV.
PÁGINA | PAGINA | PAGE: 01
PARAFUSADEIRA NÍVEL CHAVE PHILIPS
E FENDA MARTELO TRENA
1
2
3
4
15
17
7
7
12
8
11
24
13
13
14 14
5
5
6
5kg
5kg
5kg
25
18
22
9
21
9
21
23
8
PARAFUSO 5x32mm CABEÇA CHATA COM PORCA
TORNILLO 5x32mm CABEZA PLANA CON TUERCA
SCREW CHATA HEAD WITH NUT 5x32mm
PC
PM
PARAFUSO 5X70mm CABEÇA CHATA
TORNILLO 5X70mm CABEZA PLANA
5X70mm FLAT HEAD SCREW 8
16
Y
PARAFUSO 3,5x40mm CABEÇA CHATA
TORNILLO 3,5x40mm CABEZA PLANA
3.5X40MM FLAT HEAD SCREW
6
JUNÇÃO 36mm
JUNCIÓN 36mm
36mm JUNCTION
EE
4
CC
CAVILHA PLÁSTICA ESCALONADA 6x8x26mm
CLAVIJA PLÁSTICA BRIDADA 6X8X26mm
6x8x26mm FLANGED PLASTIC PEG
CC
CAVILHA PLÁSTICA ESCALONADA 6x8x26mm
CLAVIJA PLÁSTICA BRIDADA 6X8X26mm
6x8x26mm FLANGED PLASTIC PEG
6
21
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL
6
C
TAMBOR MINIFIX 12x9mm
BARRIL MINIFIX 12x9mm
12X9mm MINI-FIX BARREL
PD
PARAFUSO 4,5X60mm CABEÇA CHATA
4,5X60mmTORNILLO CABEZA PLANA
FLAT HEAD SCREW4,5X60mm 13
R
TAPA FURO ADESIVO PLÁSTICO 15mm
TAPA-AGUJERO ADHESIVO PLÁSTICO 15mm
15MM PLASTIC ADHESIVE HOLE COVER
R
TAPA FURO ADESIVO PLÁSTICO 15mm
TAPA-AGUJERO ADHESIVO PLÁSTICO 15mm
15MM PLASTIC ADHESIVE HOLE COVER
Z
PISTÃO A GÁS
PISTÓN CON GAS
GAS PISTON 2
26
PARAFUSO 3,5X25MM CABEÇA CHATA
TORNILLO 3,5X25MM CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
W
6
B
PARAFUSO MINIFIX 5x31mm
TORNILLO MINIFIX 5x31mm
5X31mm MINI-FIX SCREW
20
X
PARAFUSO 4X12mm CABEÇA PANELA
4X12mm CABEZA CUCHARA
4X12mm PAN HEAD SCREW
X
PARAFUSO 4X12mm CABEÇA PANELA
4X12mm CABEZA CUCHARA
4X12mm PAN HEAD SCREW
6
AC
CAVILHA MADEIRA 8x20mm
CLAVIJA MADERA 8x20mm
8X20 WOODEN DOWEL
8
PARAFUSO 4x22mm CABEÇA CHATA
TORNILLO 4X22mm CABEZA PLANA
4X22 FLAT HEAD SCREW
PZ
2
PUXADOR ALUMINIO IMOLA 493mm
MANIJA ALUMINIO IMOLA 493mm
493mm IMOLA ALUMINIUM HANDLE
S
2
PASSA FIO 46mm
PASA-CABLES 46mm
46mm THREAD GUIDE
PS
8
BUCHA PLÁSTICA 8mm
TACO PLASTICO 8mm
8mm plastic bushing
BP
CÓD PRODUTO
CÓD PRODUCTO
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
COD PEÇA
COD PIEZA
PART CODE
QTDE
CTD.
QTY.
COMP.
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
NT1110 1 LATERAL DIREITA | LATERAL DERECHA | RIGHT SIDE MDP 43302-01 1 209 297 15
NT1110 2 BASE INFERIOR | BASE INFERIOR | LOWER BASE MDP 43303-02 1 1596 297 15
NT1110 3 DIVISÓRIA CENTRAL | DIVISIÓN CENTRAL | CENTRAL DIVISORY MDP 43304-03 1 209 297 15
NT1110 4 LATERAL ESQUERDA | LATERAL IZQUIERDA | LEFT SIDE MDP 43305-04 1 209 297 15
NT1110 5 SUPORTE INFERIOR | SOPORTE INFERIOR | LOWER SUPPORT MDP 43306-05 2 325 74 15
NT1110 6 TAMPO NICHO | CUBIERTA NICHO | NICHE TOP MDP 43307-06 1 1596 297 15
NT1110 7 DIVISÓRIA SUPERIOR | DIVISION SUPERIOR | UPPER DIVISION MDP 43309-07 2 185 105 25
NT1110 8 TAMPO SUPERIOR | CUBIERTA SUPERIOR | UPPER TOP MDP 43308-08 1 1596 240 25
NT1110 9 SUPORTE 45º INFERIOR | SOPORTE 45º INFERIOR | LOWER 45º SUPPORT MDP 43327-09 2 450 78 15
NT1110 11 PAINEL CENTRAL | PANEL CENTRAL | CENTER PANEL MDP 43312-11 1 1600 570 15
NT1110 12 PRATELEIRA SUPERIOR | ESTANTE SUPERIOR | UPPER SHELF MDP 43313-12 1 1598 175 25
NT1110 13 SUPORTE SUPERIOR | SOPORTE SUPERIOR | UPPER SUPPORT MDP 43314-13 2 1240 74 15
NT1110 14 SUPORTE CENTRAL | SOPORTE CENTRAL | CENTRAL SUPPORT MDP 43315-14 2 255 75 15
NT1110 15 PORTA ESQUERDA | PUERTA IZQUIERDA | LEFT DOOR MDP 43316-15 1 795 233 15
NT1110 17 PORTA DIREITA | PUERTA DERECHA | RIGTH DOOR MDP 43338-17 1 795 233 15
NT1110 16 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET - 43317-16 1 - - -
NT1110 18 SUPORTE 45º SUPERIOR | SOPORTE 45º SUPERIOR | UPPER 45º SUPPORT MDP 43398-18 1 900 78 15
NT1110 21 SUPORTE INFERIOR PAREDE | SOPORTE INFERIOR PARED | WALL LOWER SUPPORT MDP 43430-21 2 450 78 15
NT1110 22 SUPORTE SUPERIOR PAREDE | SOPORTE SUPERIOR PARED | WALL UPPER SUPPORT MDP 43431-22 1 900 78 15
NT1110 23 PAINEL INFERIOR | PANEL INFERIOR | LOWER PANNEL MDP 43468-23 1 1600 425 15
NT1110 24 PAINEL SUPERIOR | PANEL SUPERIOR | UPPER PANEL MDP 43469-24 1 1600 570 15
NT1110 25 SUPORTE TRAVA | SOPORTE DE BLOQUEO | LOCK SUPPORT MDP 43428-25 1 450 70 12
NT1110 PUXADOR | MANIJA | HANDLE - 1790 2 - - -
NT1110 PASSA FIO | PASA-CABLES | THREAD GUIDE - 1098 2 - - -
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
4
MDOBRADIÇA RETA 26mm COM CALÇO 5mm - METÁLICA
BISAGRA RETA 26mm CON CALZO 5mm - METÁLICA
26mm METAL RETA HINGE WITH 5mm PAG

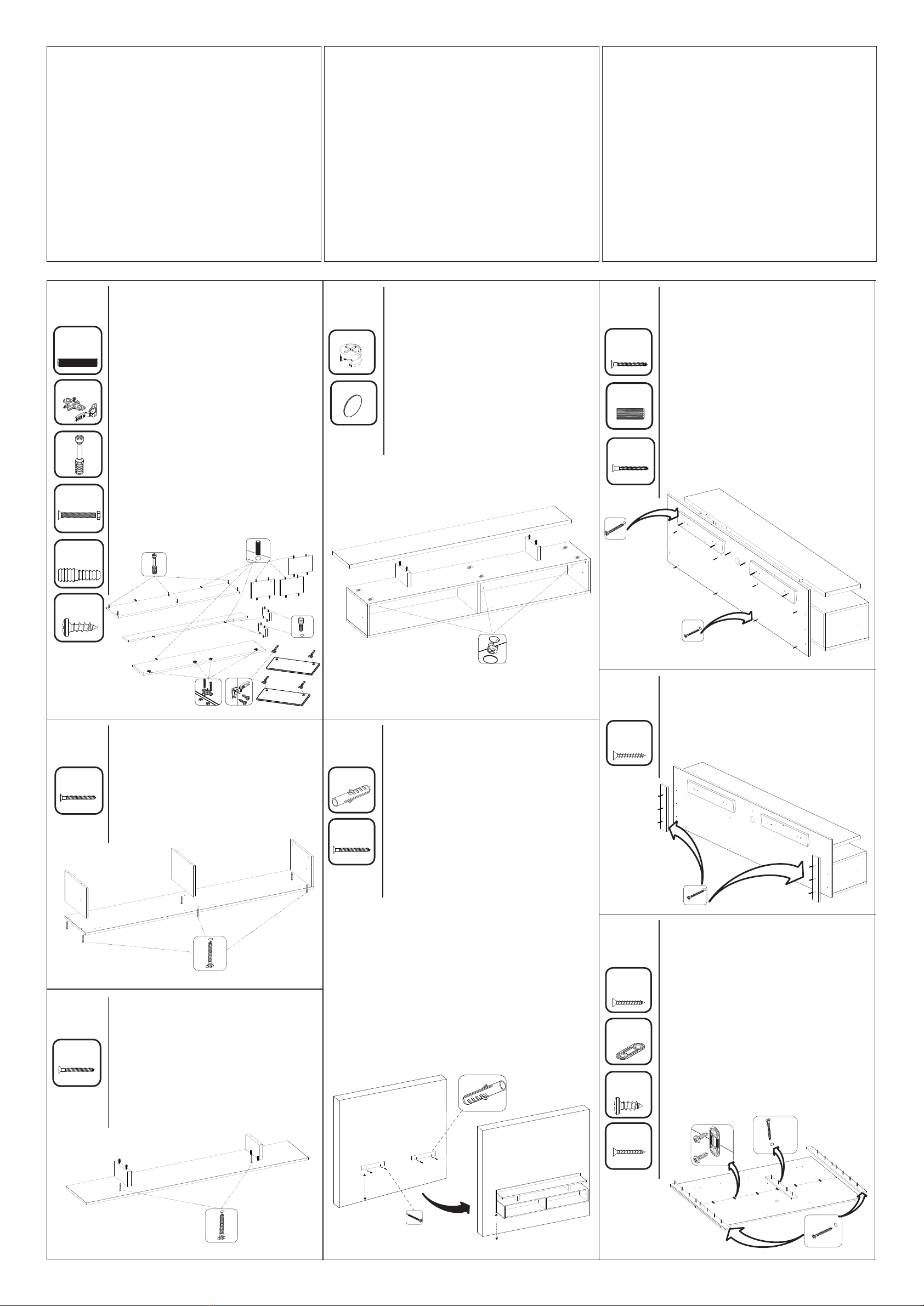

PASSO 1
PASO 1
STEP 1
1 - Insira cavilhas A (6x30mm) nas peças 1, 2, 3, 4, 6,
12 e em um lado da 7. Encaixe cavilhas escalonadas
CC em um lado das peças 7;
2 - Fixe os minifix B na peça 6;
3 - Posicione os calços de dobradiça M na peça 2 e
fixe-os com parafusos com porca PC (5X32mm);
4 - Encaixe dobradiças M nas duas portas 15 e 17 e
fixe-as com parafusos X (4x12mm).
1 - Inserte clavijas A (6x30mm) en las piezas 1, 2, 3, 4,
6, 12 y en uno lado de 7. Encaje las clavijas
escalonadas CC en uno lado de las piezas 7;
2 - Fije los minifix B en pieza 6;
3 - Posicione os calços de dobradiça M na peça 2 e
fixe-os com parafusos com porca PC (5X32mm);
4 - Encaje las bisagras M en el dos puertas 15y 17 y
fije-las con tornillos X (4x12mm).
1 - Insert the A (6x30mm) nas peças 1, 2, 3, 4, 6, 12
and on one side of 7. Fit the CC staggered pegs on one
side of parts 7;
2 - Fix the B minifix on part 6;
3 - Position the M wedges of hinges to part 2 and fix
them with (5X32mm) PC screws with nut;
4 - Fit M hinges on two doors 15 and 17 and fix them
with (4x12mm) X screws.
PÁGINA | PAGINA | PAGE: 02
