Novellini Olympic Plus Installation guide

Olympic Plus
Olympic
EN 14527-CL1
IT
FR
EN
ISTRUZIONI DI MONTAGGIO
INSTRUCTIONS DE MONTAGE
ASSEMBLING INSTRUCTIONS
ES
DE
AR
INSTRUCCIONES DE MONTAJE
MONTAGEANLEITUNGEN
   
Victory
h 125 mm h 45 mm
h 115 mm h 45 mm
h 115 mm h 45 mm

2
IT
EN14527Annex B:
Quando bagnata,lasuperciedella maggioranzadei piattidoccia dà un aumentonel potenzialescivolamento. Ciòè in particolare
vero quando si utilizzano sapone, shampoo, olio da bagno, ecc. è importante che i progettisti, gli installatori e gli utilizzatori ne
siano consapevoli
FR
EN14527Annexe B:
Une perte partielle d’adhérence en usage normal dans une salle de bains, est un phénomène naturel, propre même à la plupart
des surfaces de receveurs de douche et peut, à ce titre, occasionner un risque potentiel de glissade.
Cela d’autant plus que dans un contexte humide donc, mais avec de surcroît, l’utilisation de produits tel que : savon, huile de
bain, shampoing etc.. .
Il est important que les concepteurs, installateurs et utilisateurs en soient conscients.
EN
EN14527Annex B:
Whenwet,the surfaceof the majority of the showertraysis moreslippery witha consequent increaseof the slippingpossibilities.
This happens mainly because of soap and shampoo foam, bath oil etc.
Designers, installers and end users MUST be aware of this
ES
EN14527Anexo B:
Cuando se moja, la supercie de la mayoría de los platos de ducha aumenta el riesgo potencial de resbalar, de forma particular
cuando se utiliza jabón, shampoo, aceites de baño, etc. Es importante que las personas que realizan los proyectos, así como los
instaladores y usuarios, sean conscientes de ello.
DE
EN14527Anhang B:
Auf der Mehrzahl der Duschwannen erhöht sich bei nasser Oberäche das Potential an möglicherVerrutschgefahr. Schlupf. Dies
gilt insbesonders bei der Verwendung von Seife, Shampoo, Badeöl, usw.. Es ist wichtig dass Planer, Installateure und Anwender
sich dessen bewusst sind.
AR
EN14527Annex B:
                  ,  
   ,                ,  , ,
            

3
IT - INDICE
OLYMPIC PLUS h 125 mm, OLYMPIC h115 mm,Victory h115 mm 5
Caratteristiche tecniche - OLYMPIC PLUS h 125 mm 6
Caratteristiche tecniche - OLYMPIC h 115 mm 7
Caratteristiche tecniche -VICTORY h 115 mm 8
Installazione piatto - OLYMPIC PLUS h 125 mm, OLYMPIC h 115 mm 9
OLYMPIC PLUS h 45 mm, OLYMPIC h 45 mm,Victory h45 mm 12
Caratteristiche tecniche - OLYMPIC PLUS h 45 mm 13
Caratteristiche tecniche - OLYMPIC h 45 mm 14
Caratteristiche tecniche -VICTORY h 45 mm 15
Installazione piatto - OLYMPIC PLUS h 45 mm, OLYMPIC h 45 mm 16
FR - TABLE DES MATIERES
OLYMPIC PLUS h 125 mm, OLYMPIC h115 mm,Victory h115 mm 5
Caracteristiques techniques - OLYMPIC PLUS h 125 mm 6
Caracteristiques techniques - OLYMPIC h 115 mm 7
Caracteristiques techniques - VICTORY h 115 mm 8
Installation receveur de douche - OLYMPIC PLUS h 125 mm, OLYMPIC h 115 mm 9
OLYMPIC PLUS h 45 mm, OLYMPIC h 45 mm,Victory h45 mm 12
Caracteristiques techniques - OLYMPIC PLUS h 45 mm 13
Caracteristiques techniques - OLYMPIC h 45 mm 14
Caracteristiques techniques - VICTORY h 45 mm 15
Installation receveur de douche - OLYMPIC PLUS h 45 mm, OLYMPIC h 45 mm 16
ES - ĺNDICE
OLYMPIC PLUS h 125 mm, OLYMPIC h115 mm 5
Características técnicas - OLYMPIC PLUS h 125 mm 6
Características técnicas - OLYMPIC h 115 mm 7
Características técnicas - VICTORY h 115 mm 8
Instalación del plato de ducha - OLYMPIC PLUS h 125 mm, OLYMPIC h 115 mm 9
OLYMPIC PLUS h 45 mm, OLYMPIC h 45 mm 12
Características técnicas - OLYMPIC PLUS h 45 mm 13
Características técnicas - OLYMPIC h 45 mm 14
Características técnicas - VICTORY h 45 mm 15
Instalación del plato de ducha - OLYMPIC PLUS h 45 mm, OLYMPIC h 45 mm 16

4
 -  

    ,    ,    

      -  

    -  

   -  

     ,      -    

    ,    ,    

      -  

     -  

    -  

     ,      -    
DE - INHALTSVERZEICHNIS
OLYMPIC PLUS h 125 mm, OLYMPIC h115 mm,Victory h115 mm 5
Technische eigenschaften - OLYMPIC PLUS h 125 mm 6
Technische eigenschaften - OLYMPIC h 115 mm 7
Technische eigenschaften - VICTORY h 115 mm 8
Montage Brausetasse - OLYMPIC PLUS h 125 mm, OLYMPIC h 115 mm 9
OLYMPIC PLUS h 45 mm, NEW OLYMPIC h 45 mm,Victory h45 mm 12
Technische eigenschaften - OLYMPIC PLUS h 45 mm 13
Technische eigenschaften - OLYMPIC h 45 mm 14
Technische eigenschaften - VICTORY h 45 mm 15
Montage Brausetasse - OLYMPIC PLUS h 45 mm, OLYMPIC h 45 mm 16

5

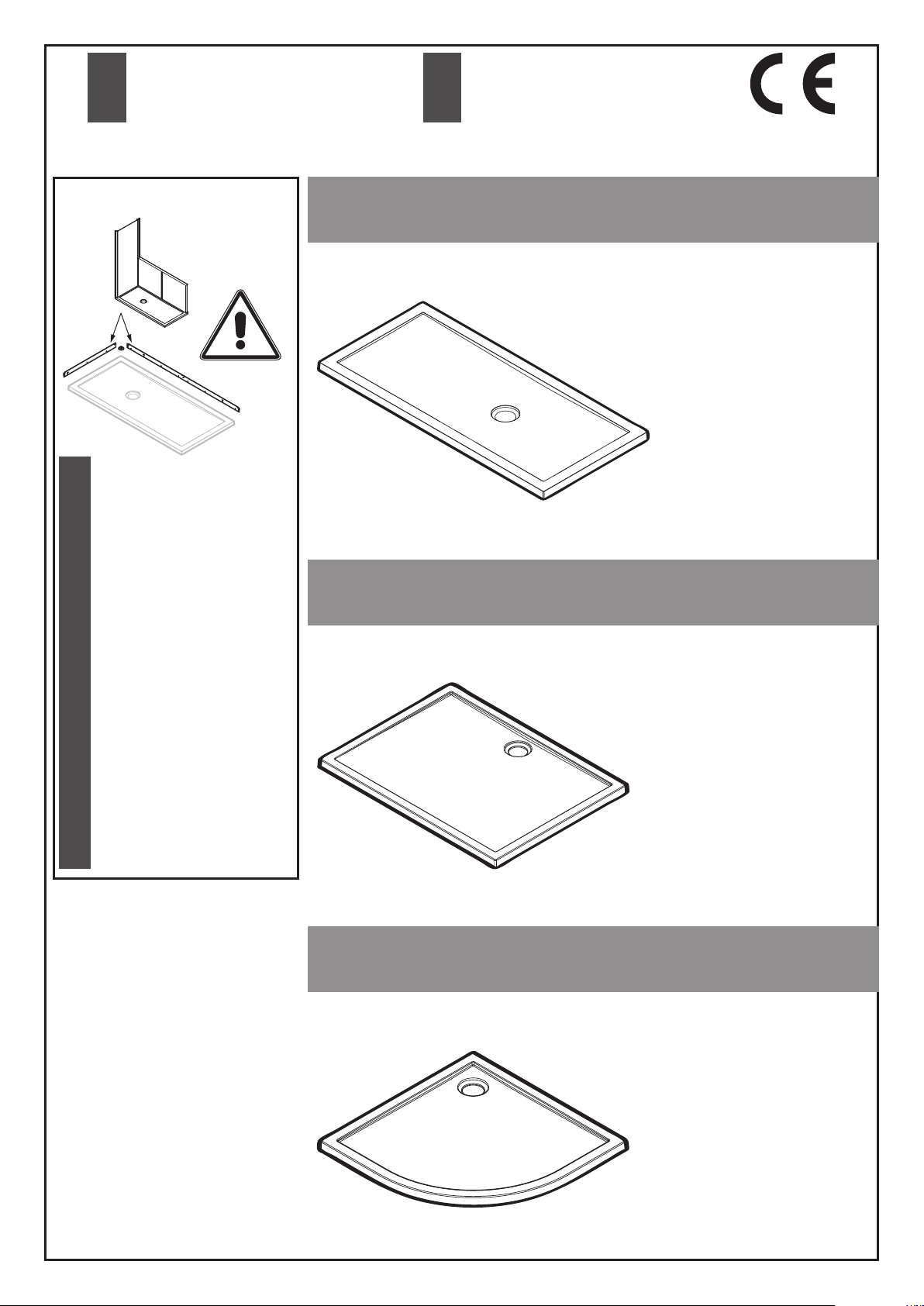

Olympic Plush125 mm
Olympic h115 mm
Victory h115 mm
❍ 110x70 ❍ 150x75
❍ 110x80 ❍ 160x70
❍ 120x70 ❍ 160x75
❍ 120x80 ❍ 160x80
❍ 120x90 ❍ 160x90
❍ 120x100 ❍ 170x70
❍ 140x70 ❍ 170x75
❍ 140x75 ❍ 170x80
❍ 140x80 ❍ 170x90
❍ 140x90 ❍ 180x75
❍ 140x100 ❍ 180x80
❍ 150x70 ❍ 180x90
❍ 80x80
❍ 90x90
❍ 100x100
❍ 90x70
❍ 90x75
❍ 100x70
❍ 100x80
❍ 120x80
❍ 120x90
❍ 80x80
❍ 90x90
❍ 100x100
CARACTERÍSTICAS TÉCNICAS
TECHNISCHE EIGENSCHAFTEN
 
ES
DE
AR
IT
FR
EN
CARATTERISTICHE TECNICHE
CARACTERISTIQUESTECHNIQUES
TECHNICAL SPECIFICATIONS
REVOLUTION
IT
FR
EN
ES
DE
AR
ATTENZIONE:
ATTENDERE PROFILI PRIMA DI INSTALLARE
IL PIATTO
ATTENTION:
ATTENDRE LES PROFILÉS AVANT
D’INSTALLER LE RECEVEUR DE DOUCHE
WAIT FOR THE PROFILES BEFORE
INSTALLING THE SHOWERTRAY
¡ATENCIÓN!
FIJAR LOS PERFILES SEGÚN LAS
INSTRUCCIONES DE MONTAJE ANTES DE
LA INSTALACIÓN DEL PLATO.
ACHTUNG:
WARTEN SIE AUF DIE PROFILE, BEVOR SIE
DIE BRAUSETASSE INSTALLIEREN
:
     
EN 14527-CL1

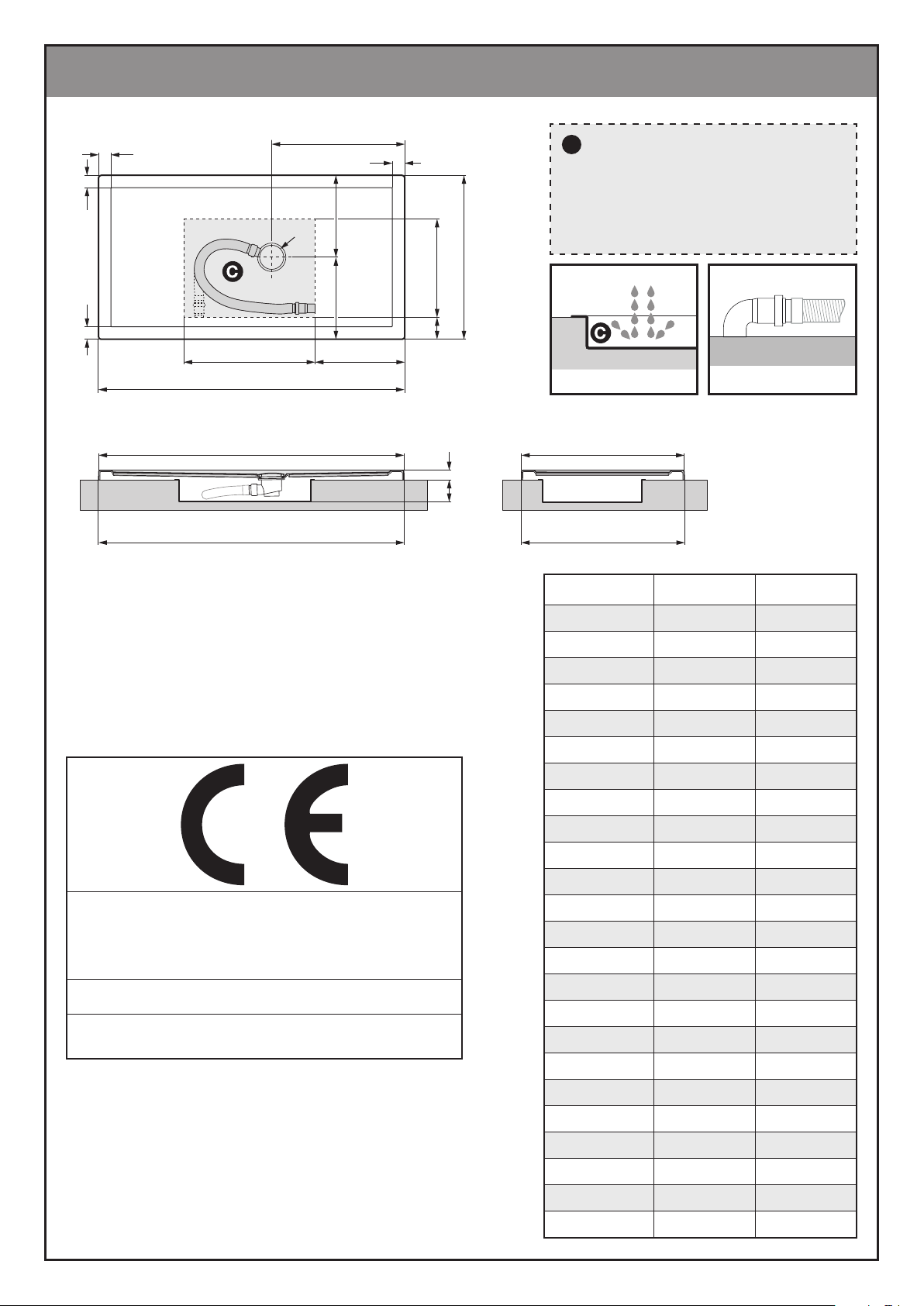

6
B± 2 mm
D± 4 mm
65
171 171
65
76 76
65
65
600
==
300
Ø 100
A
B
125
A± 2 mm
C± 4 mm
Area consigliata per lo scarico a pavimento
Zone conseillée pour le vidage des eaux au sol
Recommended space for oor-mounted drain
Espacio necesario para desagüe a suelo
Empfohlener Bereich für den Abuß
          
IT
FR
EN
ES
DE
AR
C
OLYMPIC PLUSh125 mm
Ø ≥ 40 mm
NOVELLINI S.p.A.
Via Mantova, 1023 - 46030 Romanore di BorgoVirgilio,
Mantova Italy
10
EN 14527-CL1
Olympic Plus
AxB CxD
110x70 1094x692 1100x698
110x80 1094x792 1100x798
120x70 1194x692 1200x698
120x80 1194x792 1200x798
120x90 1194x892 1200x898
120x100 1194x992 1200x998
140x70 1392x692 1398x698
140x75 1392x742 1398x748
140x80 1392x792 1398x798
140x90 1392x892 1398x898
140x100 1392x992 1398x998
150x70 1492x692 1498x698
150x75 1492x742 1498x748
160x70 1592x692 1598x698
160x75 1592x742 1598x748
160x80 1592x792 1598x798
160x90 1592x892 1598x898
170x70 1692x692 1698x698
170x75 1692x742 1698x748
170x80 1692x792 1698x798
170x90 1692x892 1698x898
180x75 1792x742 1798x748
180x80 1792x792 1798x798
180x90 1792x892 1798x898

7
50
A
C
50
50
50
50
200 = = 200
250144
145
ø90
A
B
115
B
D
50
OLYMPICh115 mm
NOVELLINI S.p.A.
Via Mantova, 1023 - 46030 Romanore di BorgoVirgilio,
Mantova Italy
11
EN 14527-CL1
Area consigliata per lo scarico a pavimento
Zone conseillée pour le vidage des eaux au sol
Recommended space for oor-mounted drain
Espacio necesario para desagüe a suelo
Empfohlener Bereich für den Abuß
          
IT
FR
EN
ES
DE
AR
C
Ø ≥ 40 mm
Olympic AxB CxD
80x80 794x794 796x796
90x90 894x894 896x896
100x100 994x994 996x996
90x70 894x694 896x696
90x75 894x744 896x746
100x70 994x694 996x696
100x80 994x794 996x796
120x80 1194x794 1196x796
120x90 1194x894 1196x896

8
VICTORYh115 mm
A
C
50
115
165
165
A
A
150E
150 D
BR550
R130
ø 90
50
50
50
NOVELLINI S.p.A.
Via Mantova, 1023 - 46030 Romanore di BorgoVirgilio,
Mantova Italy
11
EN 14527-CL1
Area consigliata per lo scarico a pavimento
Zone conseillée pour le vidage des eaux au sol
Recommended space for oor-mounted drain
Espacio necesario para desagüe a suelo
Empfohlener Bereich für den Abuß
          
IT
FR
EN
ES
DE
AR
C
Ø ≥ 40 mm
Victory A B C D
80x80 794 244 798 400
90x90 894 344 898 500
100x100 994 444 998 600

9
= ==
125
3,5x19
1
2
IT
FR
EN
ES
DE
AR
Installazione piatto
Installation receveur de douche
Tray installation
Instalación del plato de ducha
Montage Brausetasse
 
·OLYMPIC PLUS
h 125 mm
·OLYMPIC
h 115 mm
non fornito
non fourni
masonry bit (not supplied)
no incluida
nicht im Lieferumfang
  
IT
FR
EN
ES
DE
AR
ONLY OLYMPIC PLUS
h 125 mm

10
2÷5 mm
17
3
4
No!

11
6
Non acetico
Non acétique
Acetic-acid free
No acético
Essigsäurefrei
   

IT
FR
EN
ES
DE
AR
5
Optional
Option
Optional
Opcional
Optional Prole

IT
FR
EN
ES
DE
AR

12
REVOLUTION
IT
FR
EN
ES
DE
AR
ATTENZIONE:
ATTENDERE PROFILI PRIMA DI INSTALLARE
IL PIATTO
ATTENTION:
ATTENDRE LES PROFILÉS AVANT
D’INSTALLER LE RECEVEUR DE DOUCHE
WAIT FOR THE PROFILES BEFORE
INSTALLING THE SHOWERTRAY
¡ATENCIÓN!
FIJAR LOS PERFILES SEGÚN LAS
INSTRUCCIONES DE MONTAJE ANTES DE
LA INSTALACIÓN DEL PLATO.
ACHTUNG:
WARTEN SIE AUF DIE PROFILE, BEVOR SIE
DIE BRAUSETASSE INSTALLIEREN
:
     
CARACTERÍSTICAS TÉCNICAS
TECHNISCHE EIGENSCHAFTEN
 
ES
DE
AR
IT
FR
EN
CARATTERISTICHE TECNICHE
CARACTERISTIQUESTECHNIQUES
TECHNICAL SPECIFICATIONS EN 14527-CL1
❍ 180x75
❍ 170x90
❍ 170x80
❍ 170x75
❍ 170x70
❍ 160x90
❍ 160x80
❍ 160x75
❍ 160x70
❍ 150x75
❍ 150x70
❍ 140x100
❍ 140x90
❍ 140x80
❍ 140x75
❍ 140x70
❍ 120x100
❍ 120x90
❍ 120x80
❍ 120x70
❍ 100x100
❍ 100x80
❍ 100x70
❍ 90x90
❍ 90x75
❍ 90x70
❍ 80x80
❍ 100x100
❍ 90x90
❍ 80x80
Olympic Plush45 mm
Olympic h45 mm
Victory h45 mm

13
A± 2 mm
D± 3 mm
100
45
B± 2 mm
E± 3 mm
65
600
400
600
C
= =
450
Ø 100
65
65 65
A
B
OLYMPIC PLUSh45 mm
NOVELLINI S.p.A.
Via Mantova, 1023 - 46030 Romanore di BorgoVirgilio,
Mantova Italy
10
EN 14527-CL1
Area minima da realizzare nel pavimento
Zone d’allocation minimum à faire au sol
Minimum space required in oor
Espacio mínimo necesario para desagüe a suelo
Mindesteinbauäche im Boden
         
IT
FR
EN
ES
DE
AR
C
Ø ≥ 40 mm
Olympic Plus
AxB CxD
110x70 1094x692 1096x694
110x80 1094x792 1096x794
120x70 1194x692 1196x694
120x80 1194x792 1196x794
120x90 1194x892 1196x894
120x100 1194x992 1196x994
140x70 1392x692 1394x694
140x75 1392x742 1394x744
140x80 1392x792 1394x794
140x90 1392x892 1394x894
140x100 1392x992 1394x994
150x70 1492x692 1494x694
150x75 1492x742 1494x744
160x70 1592x692 1594x694
160x75 1592x742 1594x744
160x80 1592x792 1594x794
160x90 1592x892 1594x894
170x70 1692x692 1694x694
170x75 1692x742 1694x744
170x80 1692x792 1694x794
170x90 1692x892 1694x894
180x75 1792x742 1794x744
180x80 1792x792 1794x794
180x90 1792x892 1794x894

14
A
C
50
B
D
50
45100
50
ø90
50 50
500= =
50
500
145
A
B
C
OLYMPIC h45 mm
NOVELLINI S.p.A.
Via Mantova, 1023 - 46030 Romanore di BorgoVirgilio,
Mantova Italy
11
EN 14527-CL1
Area minima da realizzare nel pavimento
Zone d’allocation minimum à faire au sol
Minimum space required in oor
Espacio mínimo necesario para desagüe a suelo
Mindesteinbauäche im Boden
         
IT
FR
EN
ES
DE
AR
C
Ø ≥ 40 mm
Olympic AxB CxD
80x80 794x794 796x796
90x90 894x894 896x896
100x100 994x994 996x996
90x70 894x694 896x696
90x75 894x744 896x746
100x70 994x694 996x696
100x80 994x794 996x796
120x80 1194x794 1196x796
120x90 1194x894 1196x896

15
B
165
165
A
A
R550
ø 90
50
50
500
50500
A
C
45100
50
VICTORYh45 mm
NOVELLINI S.p.A.
Via Mantova, 1023 - 46030 Romanore di BorgoVirgilio,
Mantova Italy
11
EN 14527-CL1
Area minima da realizzare nel pavimento
Zone d’allocation minimum à faire au sol
Minimum space required in oor
Espacio mínimo necesario para desagüe a suelo
Mindesteinbauäche im Boden
         
IT
FR
EN
ES
DE
AR
C
Ø ≥ 40 mm
Victory A B C
80x80 794 244 796
90x90 894 344 896
100x100 994 444 996

16
IT
FR
EN
ES
DE
AR
Installazione piatto
Installation receveur de douche
Tray installation
Instalación del plato de ducha
Montage Brausetasse
 
1
·OLYMPIC PLUS
h 45 mm
·OLYMPIC
h 45 mm
= ==
2
non fornito
non fourni
masonry bit (not supplied)
no incluida
nicht im Lieferumfang
  
IT
FR
EN
ES
DE
AR

17
3
≥ 10 mm
No!
4

18
5
Utilizzare malta cementizia ad alta resistenza
Utiliser mortier en ciment à haute résistance
Please use high resistance cement mortar
Utilizar mortero de cemento de alta resistencia
Verwenden Sie hoch beständigen Zementmörtel
     
IT
FR
EN
ES
DE
AR
60 60
60 60
6

19
7
24h
KG
KG
KG
KG

20
8
Optional
Option
Optional
Opcional
Optional Prole

IT
FR
EN
ES
DE
AR
Non acetico
Non acétique
Acetic-acid free
No acético
Essigsäurefrei
   

IT
FR
EN
ES
DE
AR
