Original-Anleitung.
DE
WARNUNG
WARNUNG
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor
Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen
oder Tod durch Stromschlag.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
Sicherheitshinweise
Elektrischer Anschluss
Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla-
tion darf nur von einer Elektrofachkraft ausgeführt werden.
– Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche
Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und
Bestimmungen.
– Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen.
Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät
muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi-
mal 30 mA abgesichert sein.
Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen-
dung im Freien geeignet sein (spritzwassergeschützt).
Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

DE
3
Sicherer Betrieb
Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschluss-
leitung kann nicht ersetzt werden.
Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar-
über fallen kann.
Nehmen Sie niemals technische Änderungen am Gerät vor.
Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
Verwenden Sie nur Original-Ersatzteile und -Zubehör.
Bestimmungsgemäße Verwendung
Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:
Zur Reinigung von Gartenteichen, Schwimmteichen, Pools und Aquarien.
Unter Einhaltung der technischen Daten. (→ Technische Daten)
Für das Gerät gelten folgende Einschränkungen:
Dieses Produkt ist nicht zur Allgemeinbeleuchtung geeignet, sondern lediglich für den be-
schriebenen Einsatzzweck vorgesehen.
Die UVC-Lampe niemals außerhalb des Gehäuses betreiben oder für andere Zwecke verwen-
den. Die UVC-Strahlung ist auch in geringen Dosierungen gefährlich für Augen und Haut.
Niemals mit anderen Flüssigkeiten als Wasser betreiben.
Niemals ohne Wasserdurchfluss betreiben.
Nicht für gewerbliche oder industrielle Zwecke verwenden.
Nicht zur Sterilisation von Trinkwasser oder anderen Flüssigkeiten verwenden.
Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-
fen einsetzen.

4
Produktbeschreibung
Übersicht
BTN0003
Pos. Anzahl Bitron Eco 120 W, 180 W, 240 W
1 1 Quarzglas
2 UVC-Lampen
2 Bitron Eco 120W
3 Bitron Eco 180W
4 Bitron Eco 240W
3 1 Reinigungsrotor
4 1 Gehäuse
5 1 Gerätekopf mit Steuereinheit
Beipack mit Anschlussmaterial:
6 1 Adapter 38/50 mm (1½ in / 2 in) für den Anschluss der Schlauchtülle am Ausgang
7 2 Schlauchtülle 50 mm (2 in) für den Eingang oder Ausgang
8 2 Schlauchtüllen 38 mm (1½ in) für den Eingang oder Ausgang
9 2 Überwurfmutter 50 mm (2 in) zur Befestigung der Schlauchtülle (7, 8)
10 2 Flachdichtung 57 × 48 × 3 mm für die Überwurfmutter (9)
11 1 Einlaufdüse zum Antreiben des Reinigungsrotors
Muss bei Durchflussmengen < 10000 l/h in den Eingang eingesetzt werden
12 1 Verschlusskappe 38 mm (1½ in) zum Verschließen des Ausgangs
13 2 Flachdichtung 45 × 33 × 3 mm für Verschlusskappe (12) und Adapter (6)
14 2 Schlauchschelle 40 60 mm
15 1 Bypass-Verschluss für Membran-Halter
Erforderlich bei Montage am Filter, wenn ein Ausgang verschlossen werden soll
Der Membran-Halter mit Bypass-Membran sitzt im Ausgang gegenüber dem Eingang (Ausliefe-
rungszustand)

DE
5
Übersicht Steuerung
BTN0007
1 Betriebsmodus Vier Betriebsmodi für die bedarfsgerechte Bestrahlung von Algen und Keimen
(→ Betriebsmodus)
LEDs zeigen den gewählten Betriebsmodus
LED leuchtet blau: UVC-Lampen sind eingeschaltet
LED leuchtet grün: UVC-Lampen sind ausgeschaltet
2 Taste Funktionen:
Gerät einschalten/ausschalten (→ Einschalten / Ausschalten)
Betriebsmodus wählen (→ Betriebsmodus)
Restlebensdauer der UVC-Lampen auslesen (→ Betriebsstundenzähler zurückset-
zen)
Betriebsstundenzähler zurücksetzen (→ Betriebsstundenzähler zurücksetzen)
3 Statusanzeige
UVC-Lampen
LED-Balken zur Anzeige der Restlebensdauer:
Vier LEDs leuchten: 9001 … 12000 Stunden
Drei LEDs leuchten: 6001 … 9000 Stunden
Zwei LEDs leuchten: 3001 … 6000 Stunden
Eine LED leuchtet: 1 … 3000 Stunden
Eine LED blinkt: UVC-Lampen ersetzen
Alle LEDs aus: Mindestens eine UVC-Lampe ist defekt
4 Display Anzeige des Betriebszustands:
Anzeige der aktuellen Wassertemperatur in °C
Anzeige der Systemmeldungen (→ Systemmeldungen)
Anzeige der Restlebensdauer der UVC-Lampen (→ Betriebsstundenzähler zurückset-
zen)

6
Eigenschaften
Bitron Eco 120 W, 180 W, 240 W ist aufgrund seiner Bestrahlungsleistung, Wasserverweildauer
und Durchmischung ein leistungsstarker UVC-Klärer zur Bekämpfung von Algen und krankheits-
erregenden Bakterien.
Entsprechend den Wachstumsphasen von Schwebealgen werden die UVC-Lampen bedarfsge-
recht ein- und ausgeschaltet. Dadurch wird bei möglichst geringem Energieaufwand ein maxi-
males Ergebnis erzielt.
Über die Steuereinheit kann die Leistung individuell angepasst werden.
Die vollautomatische Bypassregulierung sorgt für eine ideale Kombination aus Durchflussleis-
tung und Bestrahlungsleistung.
Die lange Wasserverweilzeit in dem großvolumigen Gehäuse erhöht die Entkeimungsleistung.
Geeignet für den Anbau an OASE-Filtersystemen ProfiClear, BioTec 30 und BioTec Screenmatic.
Der Reinigungsrotor reinigt das Quarzglas permanent von Verschmutzungen.
Die 60-Watt-Eco-Lampen sind energiesparend und haben eine Lebensdauer von 12000 Stun-
den.
Das elektronische Vorschaltgerät ist nahezu verlustfrei.
Für den Wechsel der UVC-Lampen muss das Quarzglas nicht demontiert werden. Das Filtersys-
tem kann durchgehend in Betrieb bleiben.
Symbole auf dem Gerät
Lesen Sie die Gebrauchsanleitung.
Schützen Sie das Gerät vor Frost.
Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
Gefährliche UVC-Strahlung.
Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
Das Gerät ist geschützt gegen Spritzwasser und gegen das Berühren
von gefährlichen Teilen.
Maximal zulässiger Betriebsdruck: 1 bar.
Zulässige Wassertemperatur: + 4 °C bis + 35 °C.

DE
7
Aufstellen und Anschließen
Betrieb mit Poolwasser oder Salzwasser
Bei Betrieb mit Poolwasser oder Salzwasser sind folgende Grenzwerte einzuhalten:
Typ Poolwasser Salzwasser
pH-Wert 7.2 … 7.6 7.5 … 8.5
Freies Chlor 0.3 … 0.6 mg/l < 0.3 mg/l
Gebundenes Chlor < 0.2 mg/l –
Chloridgehalt < 200 mg/l –
Salzgehalt – < 3.5 %
Wassertemperatur +4 … +30 °C +4 … +25 °C
Poolwasser oder Salzwasser können die Optik des Geräts beeinträchtigen. Diese Beeinträchti-
gungen sind von der Garantie ausgeschlossen.
Abstände einhalten
Der Sicherheitsabstand des Gerätes zum Wasser muss mindestens 2 m betragen.
Berücksichtigen Sie ausreichend Freiraum für Wartungsarbeiten.
– Für den Ausbau des Gerätekopfs mindestens doppelte Gehäusebreite vorsehen.
BTN0018
Solo-Betrieb
Stellen Sie das Gerät nur in den erlaubten Positionen auf. Dadurch ist der fehlerfreie Betrieb
gewährleistet.
Die erforderlichen Abstände berücksichtigen. (→ Abstände einhalten)
Befestigungsmaterial verwenden, das für den Untergrund geeignet ist. Die Befestigung muss
das Gerät sicher tragen. Gewicht beachten. (→ Technische Daten)
Einen Zugschieber in die Wasserzuführung vor dem Eingang des Geräts einsetzen, wenn das
Gerät unterhalb des Wasserniveaus aufgestellt wird. Bei Wartungsarbeiten kann die Wasserzu-
fuhr gesperrt werden.
BTN0008

8
Eingang anschließen
Verwenden Sie Schläuche, die für mindestens 1 bar Druck geeignet sind.
Empfohlene Kombinationen zur Verwendung der Schlauchtüllen:
Eingang Ausgang 1 Ausgang 2
(gegenüber Eingang)
Benötigtes Zubehör
50 mm (2 in) 50 mm (2 in) verschlossen –
38 mm (1½ in) 38 mm (1½ in) verschlossen –
38 mm (1½ in) 38 mm (1½ in) 38 mm (1½ in) Für Ausgang 2 eine Schlauchtülle
38 mm (1½ in) mit Überwurfmut-
ter 38 mm (1½ in)
50 mm (2 in) 38 mm (1½ in) 38 mm (1½ in)
So gehen Sie vor:
1. Die Einlaufdüse in den Eingang schieben.
– Die Einlaufdüse ist nur bei einer Durchflussmenge < 10000 l/h erforderlich, damit der Reini-
gungsrotor störungsfrei dreht.

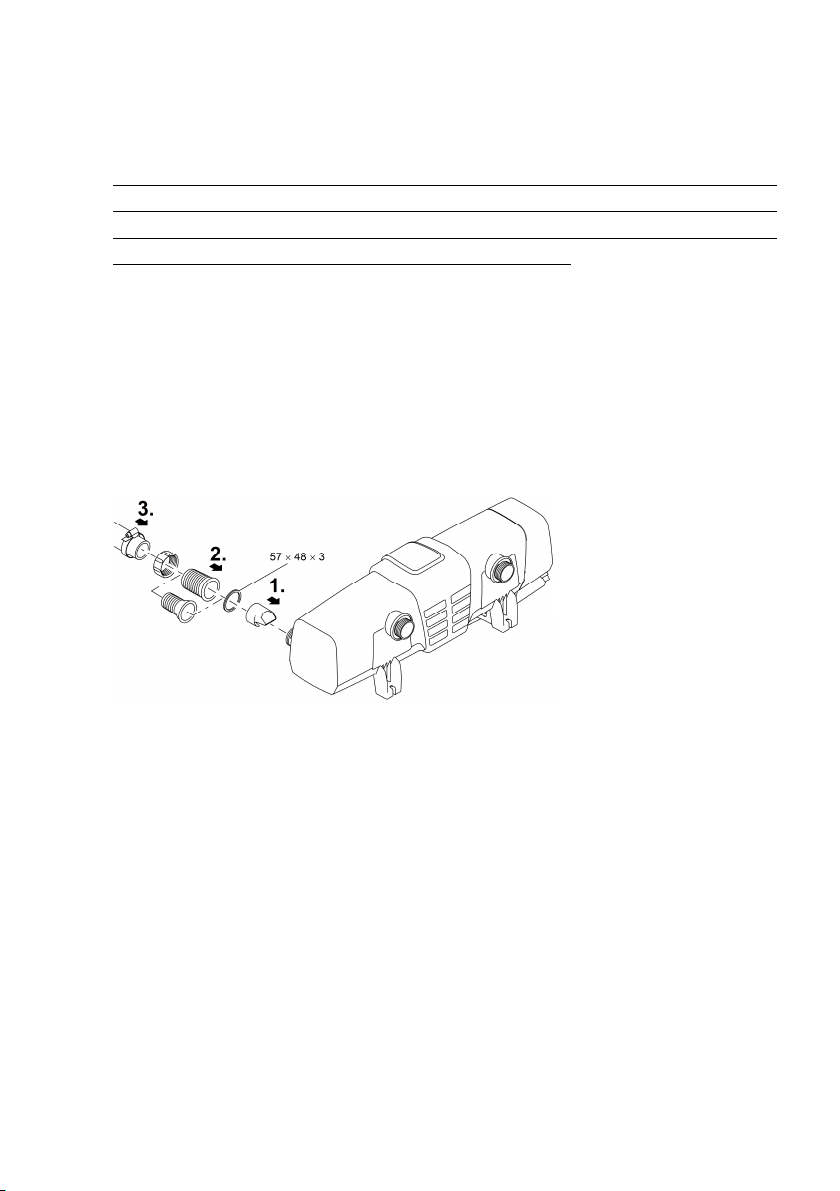

2. Schlauchtülle mit Überwurfmutter und Dichtung auf den Eingang schrauben.
3. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit
Schlauchschelle sichern.
BTN0004

DE
9
Ausgang anschließen
So gehen Sie vor:

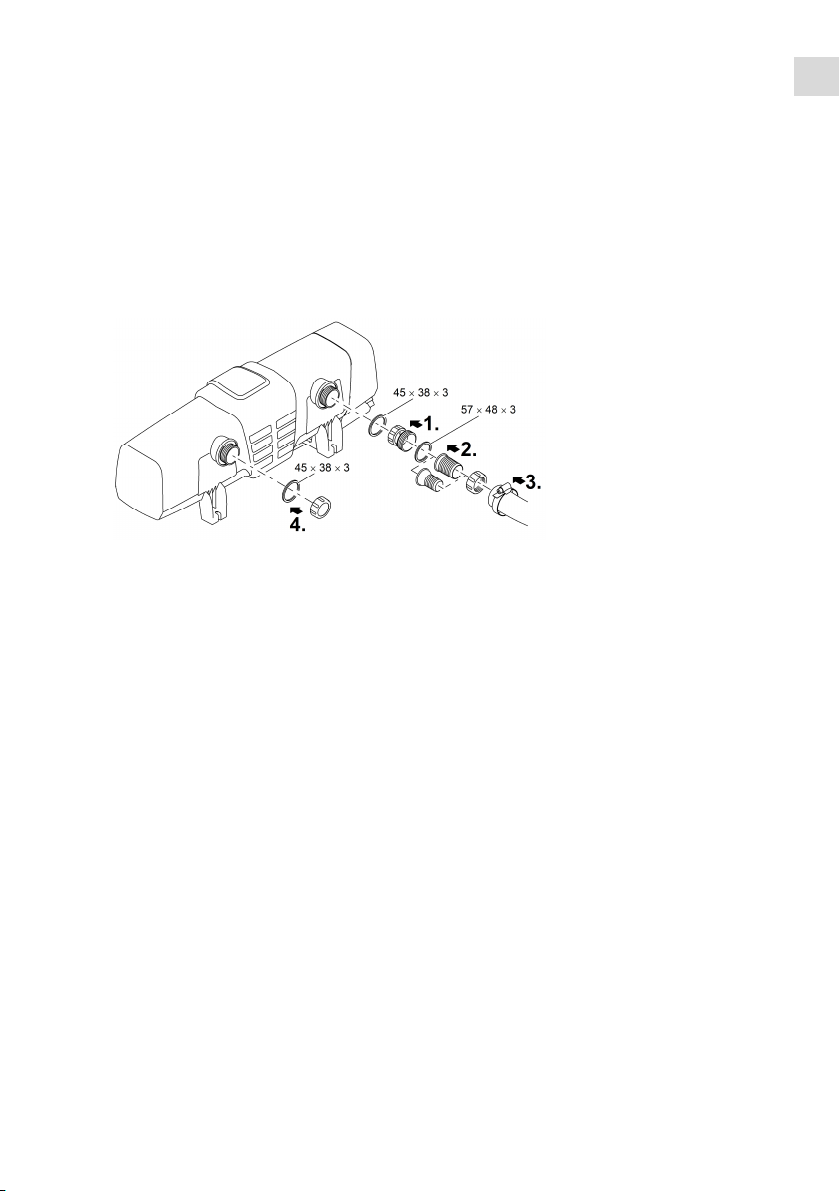

1. Den Adapter mit Dichtung auf den Ausgang schrauben und handfest anziehen.
2. Die Stufenschlauchtülle mit Überwurfmutter und Dichtung auf den Adapter schrauben.
3. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit
Schlauchschelle sichern.
4. Die Verschlusskappe mit Flachdichtung auf den Ausgang schrauben.
– Die Verschlusskappe muss den Ausgang gegenüber dem Eingang verschließen, damit der
Hauptstrom des Wassers entlang den UVC-Lampen geführt und möglichst lange bestrahlt
wird.
BTN0013
Gerät am Durchlauffilter anschließen
Die erforderlichen Abstände berücksichtigen. (→ Abstände einhalten)
Einen Zugschieber in die Wasserzuführung vor dem Eingang des Geräts einsetzen, wenn das
Gerät unterhalb des Wasserniveaus aufgestellt wird. Bei Wartungsarbeiten kann die Wasserzu-
fuhr gesperrt werden.

10
ProfiClear Premium / ProfiClear Classic
Das Kapitel beschreibt den Anschluss des UVC-Vorklärgeräts Bitron bei einem gepumpten Sys-
tem.
Beachten Sie die Angaben in der Gebrauchsanleitung des Durchlauffilters.
Die Bypass-Membran ist im Auslieferungszustand montiert und sitzt im Ausgang gegenüber
dem Eingang.
OASE empfiehlt, in folgenden Situationen den Bypass zu schließen:
– Akute bakterielle Probleme wie Erkrankungen oder Trübung aufgrund von Bakterienblüten.
– Geringe Durchflussmengen:
Bitron Eco 120 W: < 10000 l/h
Bitron Eco 180 W: < 13000 l/h
Bitron Eco 240 W: < 15000 l/h
So gehen Sie vor:

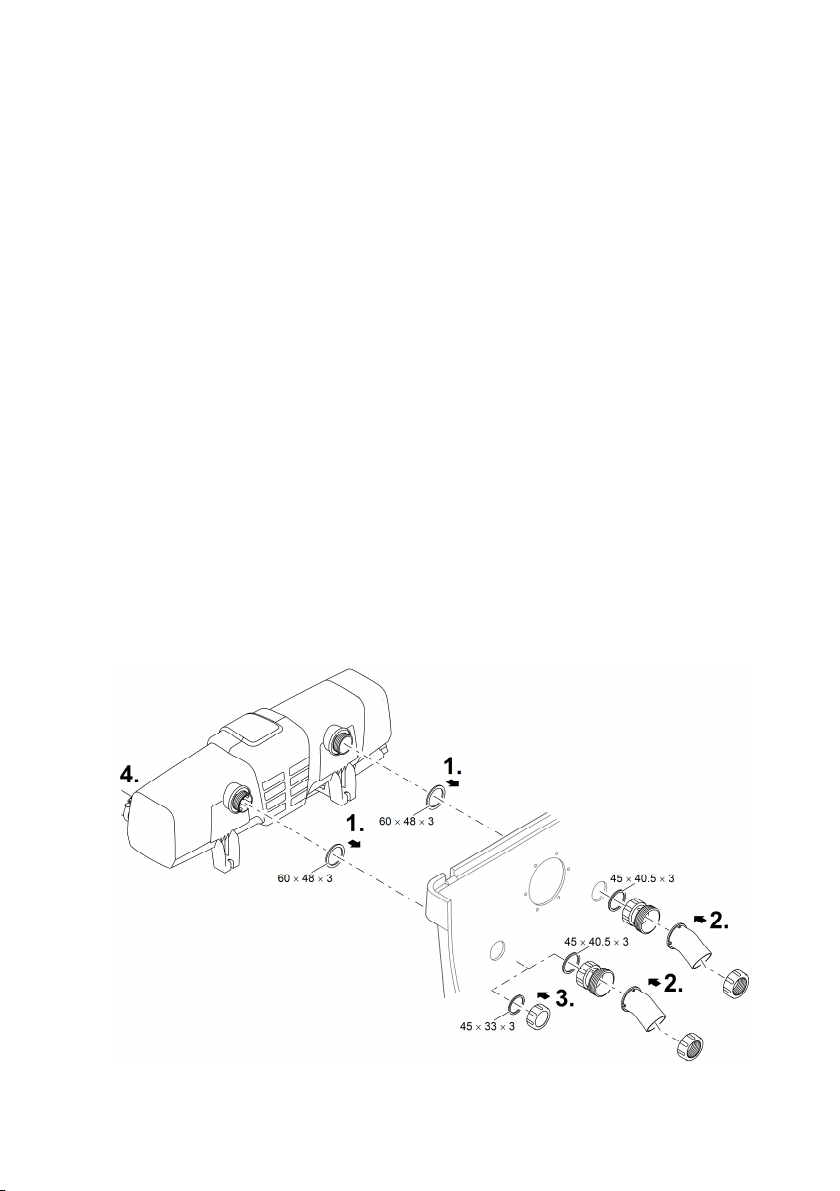

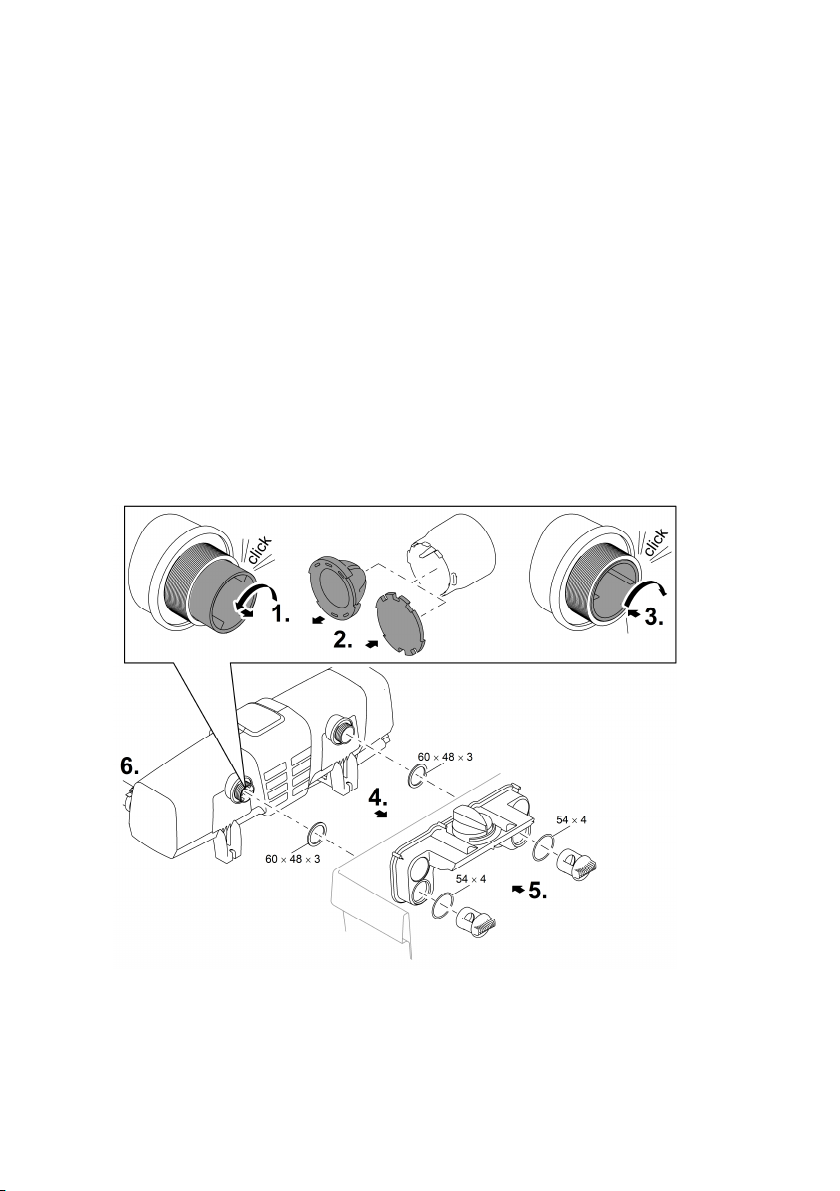

1. Die Ausgänge mit Flachdichtungen durch die Bohrungen in der Behälterwand führen.
2. Einlauf montieren:
– ProfiClear Premium: Erst die Adapter auf die Ausgänge schrauben und handfest anziehen,
dann die 30°-Einlaufbögen mit den Überwurfmuttern auf die Adapter schrauben und hand-
fest anziehen. Die Öffnungen nach unten ausrichten.
– ProfiClear Classic: Die Einlaufdüsen mit den O-Ringen auf die Ausgänge schrauben und
handfest anziehen.
3. Bypass verschließen (optional):
– ProfiClear Premium: Statt Adapter und Einlaufbogen die Verschlusskappe auf den Ausgang
schrauben.
– ProfiClear Classic: Statt der Einlaufdüse die Verschlusskappe auf den Ausgang schrauben.
4. Den Bitron an die Filterpumpe anschließen. (→ Eingang anschließen)
BTN0015

DE
11
BTN0017
BioTec ScreenMatic
Beachten Sie die Angaben in der Gebrauchsanleitung des Durchlauffilters.
Mit Bypass
Die Bypass-Membran ist im Auslieferungszustand montiert und sitzt im Ausgang gegenüber
dem Eingang.
So gehen Sie vor:

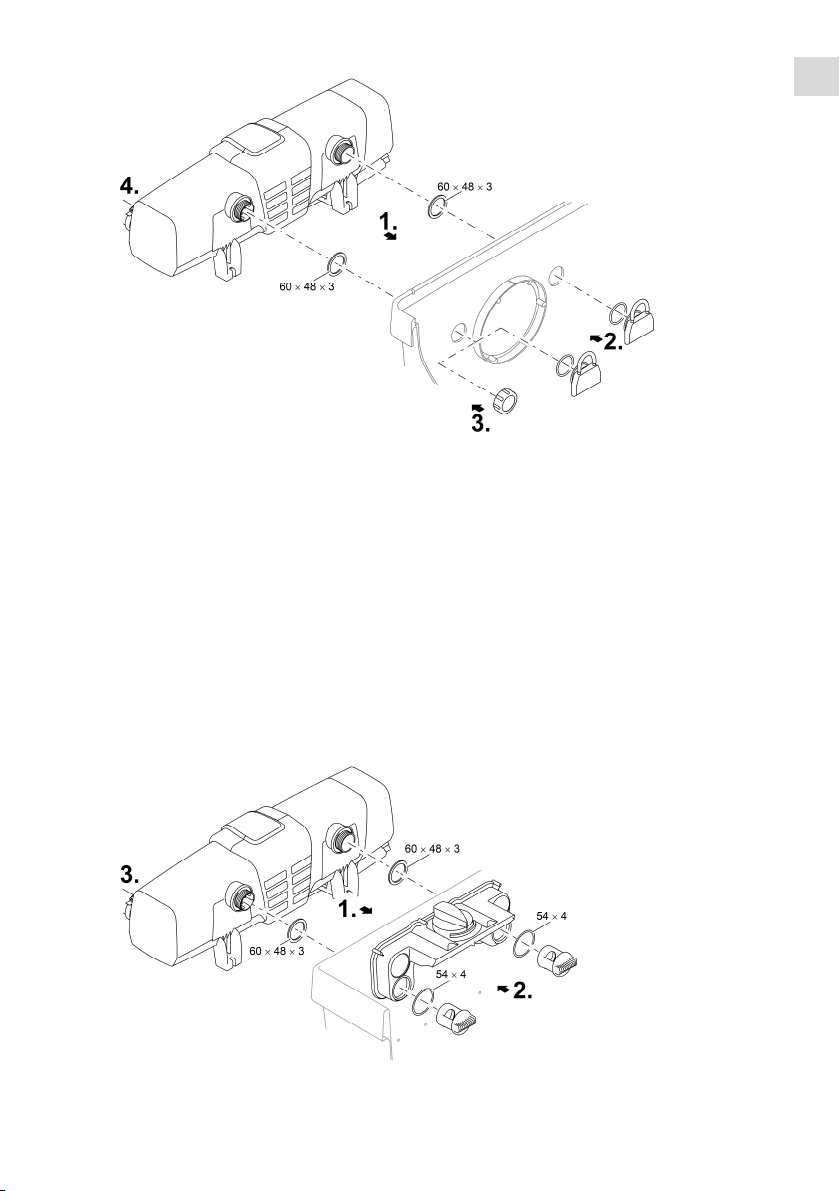

1. Die Ausgänge mit Flachdichtungen durch die Bohrungen in der Behälterwand in den Verteiler
führen.
2. Die Durchlassschrauben mit O-Ringen auf die Ausgänge schrauben und handfest anziehen.
3. Den Bitron an die Filterpumpe anschließen. (→ Eingang anschließen)
BTN0005

12
Ohne Bypass
OASE empfiehlt, in folgenden Situationen den Bypass zu schließen:
– Akute bakterielle Probleme wie Erkrankungen oder Trübung aufgrund von Bakterienblüten.
– Geringe Durchflussmengen:
Bitron Eco 120 W: < 10000 l/h
Bitron Eco 180 W: < 13000 l/h
Bitron Eco 240 W: < 15000 l/h
So gehen Sie vor:
1. Den Bypass-Halter nach links drehen bis ein "Klick" ertönt und aus dem Ausgang nehmen.
2. Die Bypass-Membran aus dem Bypass-Halter ziehen und den Bypass-Verschluss auf den By-
pass-Halter stecken.
– Der Bypass-Verschluss lässt sich nur in einer Position auf den Bypass-Halter stecken.
3. Den Bypass-Halter in den Ausgang einsetzen und nach rechts drehen bis ein "Klick" ertönt.
– Der Bypass-Halter ist arretiert.
4. Die Ausgänge mit Flachdichtungen durch die Bohrungen in der Behälterwand in den Verteiler
führen.
5. Die Durchlassschrauben auf die Ausgänge schrauben und handfest anziehen.
6. Den Bitron an die Filterpumpe anschließen. (→ Eingang anschließen)
BTN0016

DE
13
Inbetriebnahme
HINWEIS
Das Gerät kann beschädigt werden, wenn der Wasserfluss nach dem Ausgang plötzlich unterbro-
chen wird (z. B. mit einem Absperrschieber). Die plötzliche Unterbrechung kann eine kurzzeitige
Druckerhöhung von über 1 bar verursachen (Wasserschlag).
Ausschalten: Erst die Pumpe ausschalten und dann den Absperrschieber schließen. Bei Betrieb
in einem Filtersystem erst das Filtersystem außer Betrieb setzen.
Einschalten: Erst den Absperrschieber öffnen und dann die Pumpe einschalten. Bei Betrieb in
einem Filtersystem das Filtersystem zuletzt in Betrieb nehmen.
Alternativ den Absperrschieber vor dem Eingang installieren.
Neue Filter brauchen ca. 3 bis 4 Wochen, bis sich im Gerät die Biologie vollständig aufgebaut
hat. Während dieser Zeit – oder bei einer Wassertemperatur von <10 °C – kann der Filter
überlaufen. Eine Reinigung des Filters ist in diesem Fall nicht erforderlich.
Bei Verwendung von Filterstartern, Medikamenten oder Teichpflegemitteln den UVC-
Vorklärgerät für mindestens 36 Stunden ausgeschaltet lassen, damit die Wirkung der Mit-
tel nicht beeinträchtigt wird.
Im Auslieferungszustand ist das Gerät ausgeschaltet. Im Display wird OF angezeigt.
Beginnen Sie bei einer Neuanlage des Teiches frühestens nach 36 Stunden mit der Be-
strahlung, damit sich möglichst schnell eine stabile Teichbiologie entwickeln kann.
Reihenfolge der Inbetriebnahme
Pumpe einschalten.
Alle Anschlüsse auf Dichtigkeit prüfen.
Gerät mit dem Stromnetz verbinden.
– Das Gerät schaltet mit dem zuletzt gewählten Betriebsmodus ein.
– Gegebenenfalls Gerät einschalten. (→ Einschalten / Ausschalten)
Betriebsmodus wählen.
– Ein Gartenteich unterliegt zahlreichen unterschiedlichen Einflussfaktoren, die das Algen-
wachstum fördern (z. B. Sonneneinstrahlung, Nährstoffeintrag, natürliche Bepflanzung). Den
geeigneten Eco-Modus können Sie daher nur individuell ermitteln.
– Beachten Sie die Hinweise zur Auswahl des geeigneten Betriebsmodus. (→ Betriebsmodus)

14
Bedienung
Einschalten / Ausschalten
Funktion So gehen Sie vor Hinweis
Einschalten drücken. Der Betriebsmodus "50 %" ist aktiv.
Das Display zeigt die aktuelle Wassertemperatur
an.
Die Statusanzeige der UVC-Lampen leuchtet.
Ausschalten mehrmals drücken, bis
nach dem Betriebsmodus
"100 %" die UVC-Lampen aus-
schalten.
Schaltfolge: 50 % – 75 % – 90 % – 100 % – Off.
Das Display zeigt OF.
Bei einem Fehler wird die entsprechende Fehler-
meldung im Display angezeigt.
Betriebsmodus
Für eine bedarfsgerechte Bestrahlung von Algen und Keimen können Sie zwischen vier Betriebs-
arten wählen.
Die Bestrahlungsdauer wird auf Basis der gemessenen Wassertemperatur und der gewählten Be-
triebsart automatisch gesteuert. Das Verhältnis Einschaltdauer zu Ausschaltdauer der UVC-
Lampen ist vom Betriebsmodus abhängig. Je größer der Prozentwert, desto länger ist die Ein-
schaltdauer im Verhältnis zur Ausschaltdauer.
Im Betriebsmodus 100 % sind die UVC-Lampen permanent eingeschaltet.
Funktion So gehen Sie vor Hinweis
Betriebsmodus wäh-
len so oft drücken, bis die ge-
wünschte Betriebsart erreicht
ist.
Schaltfolge: 50 % – 75 % – 90 % – 100 % – Off.
UVC-Lampen an: LED leuchtet blau.
UVC-Lampen aus: LED leuchtet grün (Energiespar-
phase im Eco-Modus).
Eco-Modus 50 % wählen bei geringer Verschmut-
zung des Wassers
Eco-Modus 75 % oder 90 % wählen bei stärkerer
Verschmutzung des Wassers.
Betriebsmodus 100 % wählen bei sehr starker Ver-
schmutzung des Wassers.
Vorgehensweise bei grünem Wasser:
Mit dem Betriebsmodus 100 % beginnen. Sobald
das gewünschte Ergebnis erreicht ist, in den Eco-
Modus 50 % wechseln. Bei erneuter Grünfärbung
den nächst höheren Eco-Modus wählen, bis sich
das gewünschte Ergebnis dauerhaft einstellt.
Vorgehensweise bei klarem Wasser:
Mit dem Eco-Modus 50 % beginnen. Bei beginnen-
der Grünfärbung den nächst höheren Eco-Modus
wählen, bis sich das gewünschte Ergebnis dauer-
haft einstellt.

DE
15
Schaltzeiten
Betriebsmodus 50 %
Hohe Energieeinsparung
(50 %)
Betriebsmodus 75 %
Mittlere Energieeinsparung
(25 %)
Betriebsmodus 90 %
Geringe Energieeinsparung
(10 %)
Wassertempe-
ratur
[°C]
Ein
[h]
Aus
[h]
Bestrahlungs-
dauer
[%]
Ein
[h]
Aus
[h]
Bestrahlungs-
dauer
[%]
Ein
[h]
Aus
[h]
Bestrahlungs-
dauer
[%]
4 12 72 14 12 12 50 24 12 67
5 … 9 12 36 25 24 12 67 48 12 80
10 … 14 12 12 50 36 12 75 96 12 89
15 … 19 12 0 100 12 0 100 12 0 100
20 12 12 50 36 12 75 12 0 100
Betriebsstundenzähler zurücksetzen
Wenn die maximale Lebensdauer der UVC-Lampen erreicht ist, blinkt die LED der Statusanzeige
der UVC-Lampen. Ersetzen Sie die UVC-Lampen, um die optimale Bestrahlungsleistung sicherzu-
stellen. Anschließend müssen Sie den Betriebsstundenzähler zurücksetzen.
Die genaue Restlebensdauer der UVC-Lampen können Sie über das Display auslesen.
Funktion So gehen Sie vor Hinweis
Restlebensdauer der
UVC-Lampen auslesen ca. 6 s gedrückt halten.

Der 6-stellige Wert wird nacheinander durch
jeweils zwei Ziffern im Display angezeigt.
Zwecks besserer Lesbarkeit wird die Zahl je-
weils nach einer längeren Pause 3-mal wie-
derholt.
Beispiel:
01-11-54---01-11-54---01-11-54
01-11-54 entspricht 11154 Stunden Restlebens-
dauer
Betriebsstundenzähler
zurücksetzen ca. 6 s gedrückt halten, bis der
Status der UVC-Lampen angezeigt
wird.
Während der Status der UVC-
Lampen angezeigt wird:
erneut drücken und gedrückt
halten, bis alle vier LEDs für die
Statusanzeige der UVC-Lampen
blinken und im Display rE erlischt.

Wenn rE erlischt, ist der Betriebsstunden-
zähler auf 12000 Stunden zurückgesetzt.
Bei vorzeitigem Loslassen der Taste wird der
Betriebsstundenzähler nicht zurückgesetzt.

16
Reinigung und Wartung
HINWEIS
Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön-
nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie-
ren, Pflanzen und der Umwelt.
Reinigen Sie das Gerät nur von außen mit einem feuchten Tuch.
Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
Regelmäßige Arbeiten
Das Gerät muss regelmäßig auf seine einwandfreie Funktion kontrolliert werden. Abhängig von
Betriebsdauer und Verunreinigung des Wassers sind die Zeitabstände dafür individuell festzule-
gen. Je höher die Anforderung an die Reinigung, desto öfter müssen Sie das Gerät kontrollieren.
Das sollten Sie kontrollieren:
Gerätestatus an der Steuerung. (→ Übersicht Steuerung)
Funktion des Reinigungsrotors. Eine Sichtkontrolle ist bei ausgebautem Gerätekopf möglich.
(→ Gerätekopf ausbauen)
– Taschenlampe für eine bessere Sicht verwenden.
Gerätekopf ausbauen
VORSICHT
Ultraviolette Strahlung der UVC-Lampe kann die Augen und Haut schädigen.
Betreiben Sie die UVC-Lampe niemals außerhalb des Gehäuses oder in einem beschädigten Ge-
häuse.
Trennen Sie das Gerät vom Stromnetz, bevor Sie mit den Wartungsarbeiten beginnen oder be-
vor Sie die UVC-Lampe ersetzen.
VORSICHT
Quarzglas und UVC-Lampe können zerbrechen und Schnittverletzungen verursachen.
Führen Sie alle Arbeiten am UVC-Klärer vorsichtig durch, um Schnittverletzungen zu vermei-
den.
Vermeiden Sie Erschütterungen, Stöße und hektische Bewegungen, um Glasbruch zu verhin-
dern.
VORSICHT
Heißes Leuchtmittel. Verbrennungsgefahr beim Berühren.
Schalten Sie den UVC-Klärer aus und warten Sie vor dem Ausbauen einige Minuten, bis das
Leuchtmittel abgekühlt ist.

DE
17

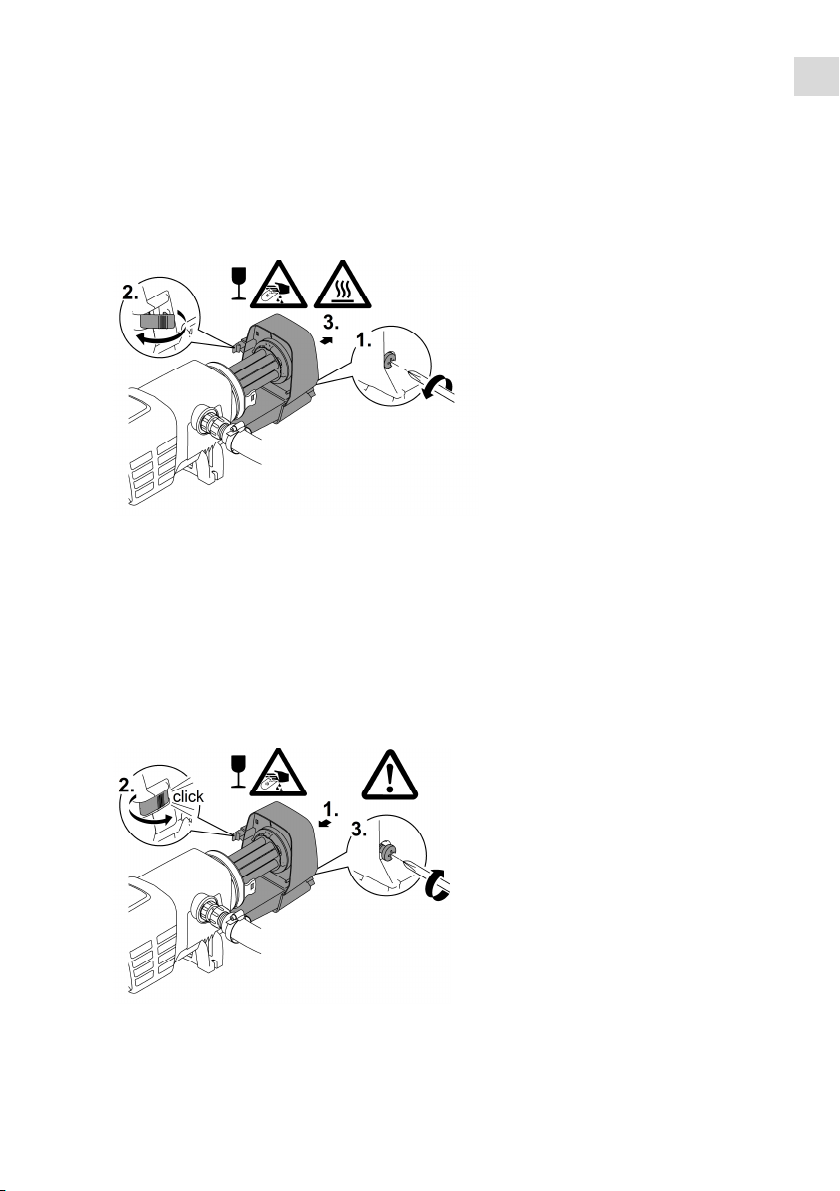

So gehen Sie vor:
1. Die Sicherungsschraube lösen, bis sie durch Federkraft nach außen gedrückt wird.
– Die Sicherungsschraube lässt sich nicht ganz herausdrehen.
2. Den Rasthaken lösen.
3. Den Gerätekopf vorsichtig aus dem Gehäuse ziehen.
Aus Sicherheitsgründen lässt sich die UVC-Lampe erst einschalten, wenn der UVC-Klärer
ordnungsgemäß im Gerät eingebaut ist.
BTN0006
Gerätekopf einbauen
So gehen Sie vor:
1. Den Gerätekopf vorsichtig in das Gehäuse schieben.
2. Den Gerätekopf mit Rasthaken verriegeln.
3. Die Sicherungsschraube eindrehen und handfest anziehen.
– Das Gerät ist nur bei festgezogener Sicherungsschraube vor eindringende Feuchtigkeit ge-
schützt.
BTN0010

18
UVC-Lampe ersetzen
Ersetzen Sie UVC-Lampen nach spätestens 12000 Betriebsstunden. Dadurch ist eine optimale Fil-
terleistung gewährleistet.
Im LED-Balken an der Steuerung blinkt eine LED. Diese Statusanzeige signalisiert, dass Sie die
UVC-Lampen wechseln müssen.
Verwenden Sie nur UVC-Lampen, deren Bezeichnung und Leistungsangabe mit den Angaben
auf dem Typenschild übereinstimmen. (→ Technische Daten)
Voraussetzung:
Der Gerätekopf ist abgenommen. (→ Gerätekopf ausbauen)

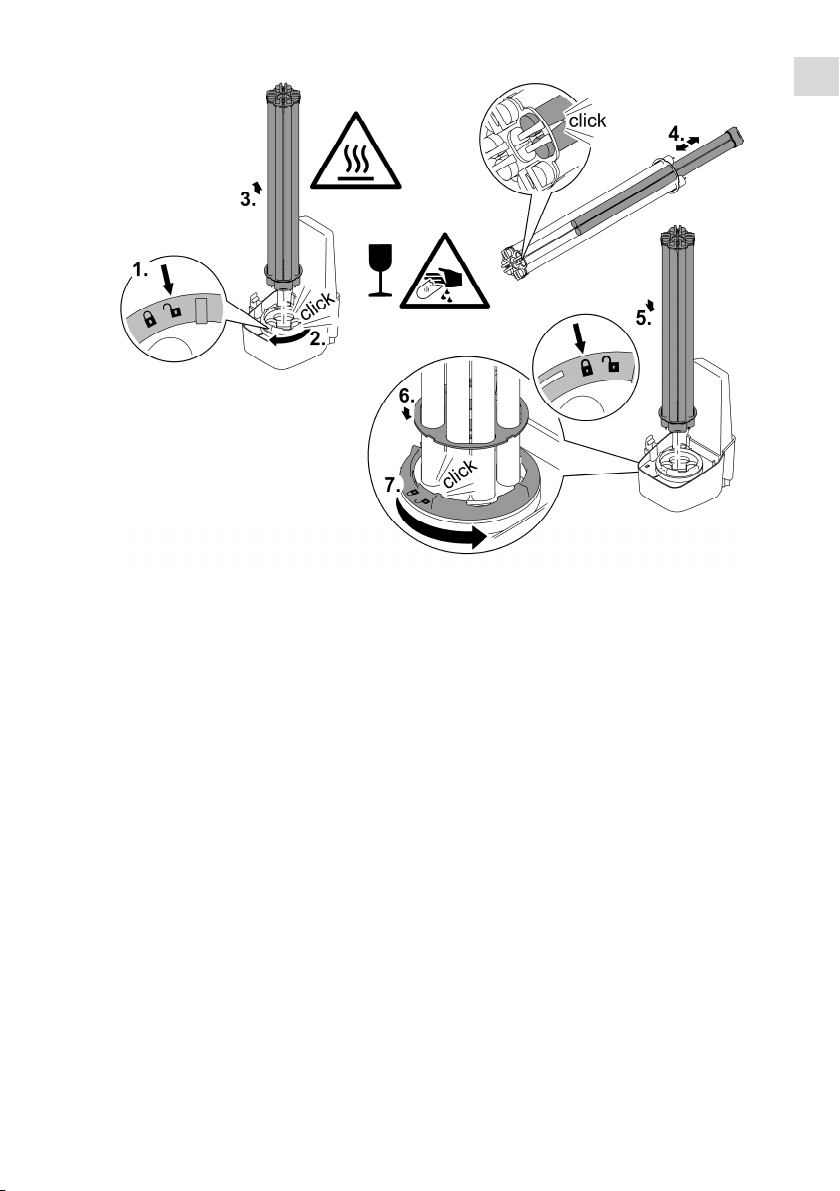

So gehen Sie vor:
1. Den Verriegelungsring nach links bis zum Anschlag drehen.
– Drehrichtung Symbol "Schloss auf".
2. Das UVC-Lampenpaket vorsichtig aus den Lampenfassungen im Gerätekopf ziehen.
3. Die UVC-Lampen wechseln.
– Verschmutzungen brennen sich in das Lampenglas und können die Lebensdauer der UVC-
Lampen beeinträchtigen. Daher die UVC-Lampen nur mit einem Tuch oder sauberen Hand-
schuhen anfassen.
– Die alten UVC-Lampen vorsichtig aus der Lampenhalterung lösen und aus der Halteplatte
ziehen.
– Neue UVC-Lampen durch die Halteplatte schieben bis der Lampenkopf in der Lampenhalte-
rung einrastet.
4. Das UVC-Lampenpaket vorsichtig in die Lampenfassungen im Gerätekopf stecken.
5. Die Halteplatte auf den Verriegelungsring schieben.
6. Den Verriegelungsring nach rechts bis zum Anschlag drehen.
– Drehrichtung Symbol "Schloss zu".
– Die Verriegelung fixiert die Halteplatte, so dass die UVC-Lampen fest in den Lampenfassun-
gen sitzen.

DE
19
BTN0009

20
Defekte UVC-Lampe ersetzen
Verwenden Sie nur UVC-Lampen, deren Bezeichnung und Leistungsangabe mit den Angaben
auf dem Typenschild übereinstimmen. (→ Technische Daten)
Voraussetzung:
Der Gerätekopf ist abgenommen. (→ Gerätekopf ausbauen)
So gehen Sie vor:
1. Die Lampenhalterung von den UVC-Lampen vorsichtig abziehen.
2. Den Verriegelungsring nach links bis zum Anschlag drehen.
– Drehrichtung Symbol "Schloss auf".
3. Die Halteplatte über die UVC-Lampen führen und abnehmen.
4. Defekte UVC-Lampe wechseln.
– So ermitteln Sie die defekte UVC-Lampe im betroffenen Lampenpaar (L1a/L1b oder L2a/L2b):
Eine der beiden UVC-Lampen wechseln und das Gerät zusammenbauen. Wird die System-
meldung weiterhin angezeigt, die ursprüngliche UVC-Lampe wieder einsetzen und die an-
dere UVC-Lampe wechseln. Wird die Systemmeldung weiterhin angezeigt, sind beide UVC-
Lampen defekt.
5. Die Halteplatte über die UVC-Lampen führen und auf den Verriegelungsring schieben.
6. Den Verriegelungsring nach rechts bis zum Anschlag drehen.
– Drehrichtung Symbol "Schloss zu".
– Die Verriegelung fixiert die Halteplatte, so dass die UVC-Lampen fest in den Lampenfassun-
gen sitzen.
7. Die Lampenhalterung vorsichtig auf die UVC-Lampen drücken, so dass alle Lampenköpfe ein-
rasten.
BTN0012
