Oase SwimSkim User manual

SwimSkim
Operating instructions
Notice d’emploi
Instrucciones de uso

2
13
- English -
REMINDER
CALL 1-866-627-3435
BEFORE RETURNING TO STORE.

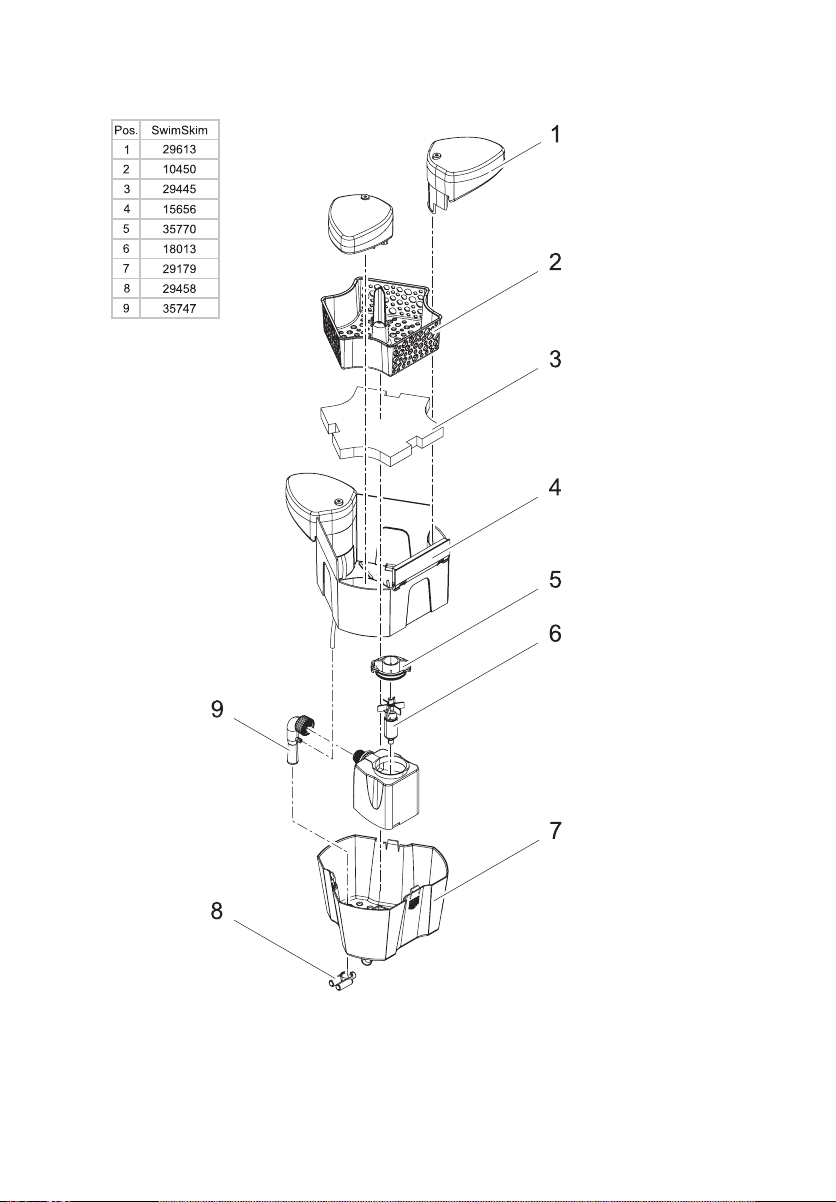

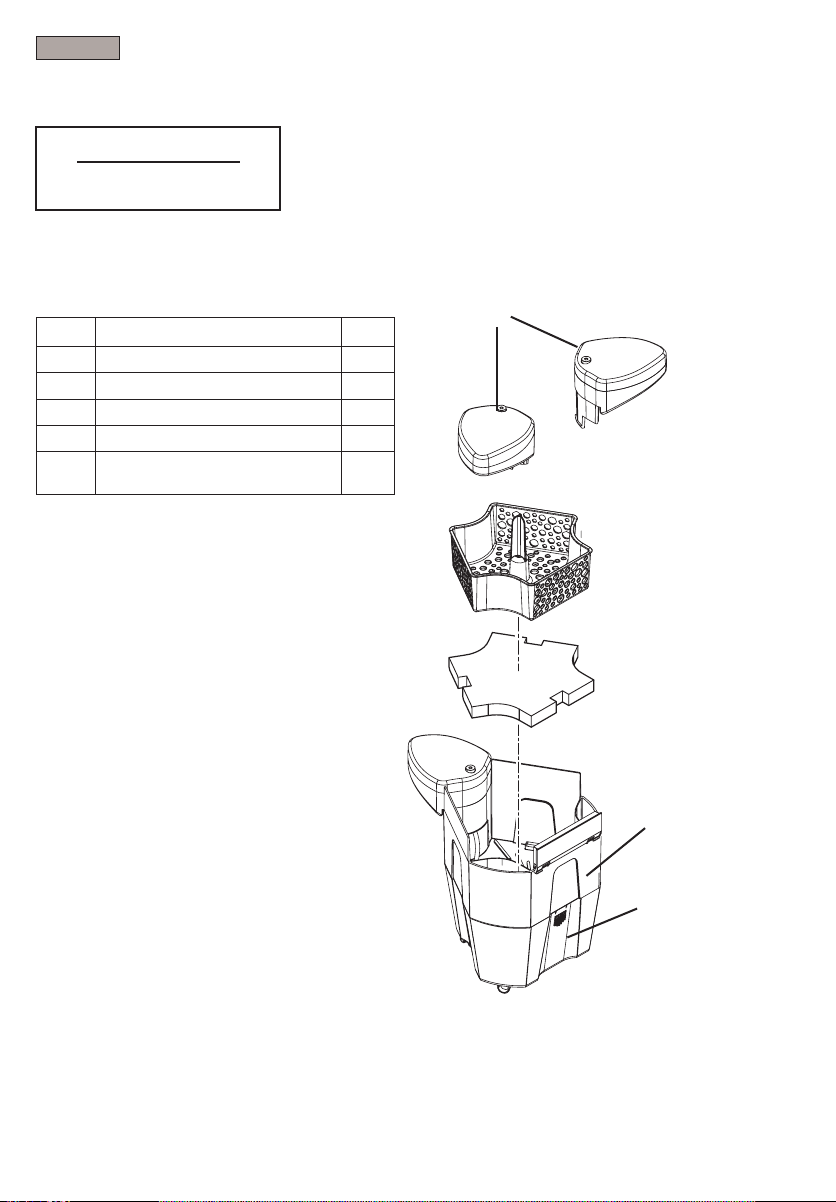

Part Description QTY
A Floats 2
B Leaf basket 1
C Foam pad 1
D Container 1
E Pump chamber with 580 GPH pump 1
Information about these operating instructions
Welcome to OASE Living Water. You made a great choice with the purchase of this product SwimSkim. Prior to operating
the unit, please read the instructions of use carefully and fully familiarize yourself with the unit. Ensure that all work on
and with this unit is only carried out in accordance with these instructions. Please strictly follow the enclosed instructions
to ensure safe and correct handling of the product. Keep these instructions in a safe place. Please also hand over the
instructions when passing the unit on to a new owner.
B.
A.
C.
D.
E.

Questions, problems, missing parts?
Before returning to your retailer, call us at 1-866-627-3435, 8 a.m.-6 p.m., EST, Monday-Friday, or email
us at [e-mail]. Or visit our website at www.oase-livingwater.com
- English -
3
2
WARNINGS AND CAUTIONS SYMBOLS
Symbols used in these instructions
The symbols used in this operating manual have the following meanings:
Risk of injury to persons due to dangerous electrical voltage.
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate measures are
not taken.
Risk of personal injury caused by a general source of danger.
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate measures are
not taken.
Important information for trouble-free operation.
!
Intended use
SwimSkim, referred to in the following as “unit”, may only be used as specied in the following:
• For cleaning garden pond surfaces.
• For aeration and supplying oxygen to garden ponds.
• Operation under observance of the technical data.
The following restrictions apply to the unit:
• Never use the unit to convey uids other than water.
• Do not use for commercial or industrial purposes.
• Do not use in conjunction with chemicals, foodstuff, easily ammable or explosive substances.
Important! The unit is equipped with a permanent magnet. The magnetic eld may affect the
function of pacemakers.
Use other than that intended
This unit can be dangerous and cause harm if not used in accordance with these instructions. Any use not in accordance
with these instructions or modication(s) to the unit will void the limited warranty.
!

4
- English -
Assembly and installation 1.
Start-up
Attention! Dangerous electrical voltage.
Possible consequences: Death or serious injuries.
Protective measures:
• Prior to reaching into the water, disconnect the power supply to all units used in the water.
• Disconnect the power plug prior to carrying out work on the unit.
Important:
● The unit switches on automatically when power connection
is established.
1. Switching on: Connect power plug to the socket.
2. Switching off: Disconnect the power plug.

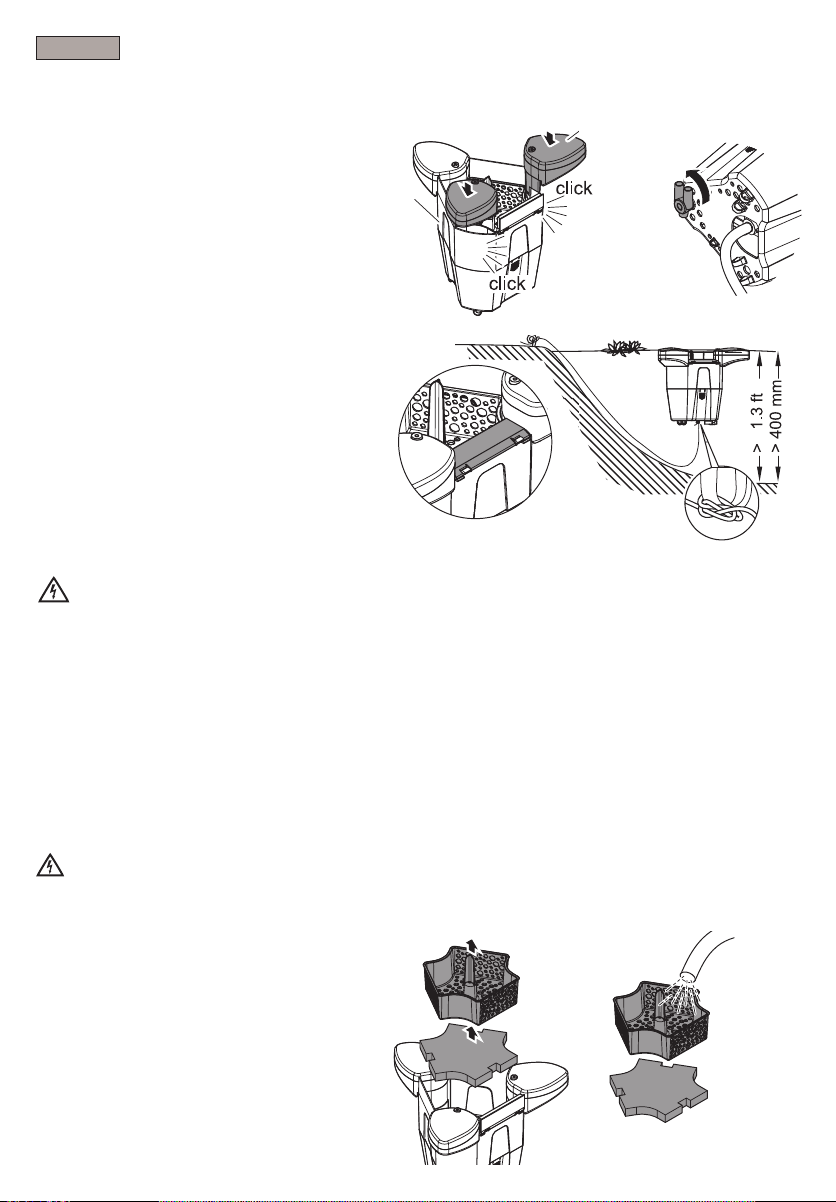

1. Insert and click the two oats into the main
body of the SwimSkim.
2. Rotate the air distributor counterclockwise as shown.
○ Note: The air distributor should face opposite of the
skimmer ap for unit to properly work.
3. Place the unit in the pond and submerge
the whole unit until the pump chamber and
the container are completely ooded.
○ Check that the skimmer ap is in its
correct position.
○ Note: If the unit is not completely
flooded it will not properly work.
● If necessary, anchor the unit to limit its
movement radius.
○ Fasten a cord at the lug of the pump chamber and
anchor the other end of the cord at the edge or at
the bottom of the pond.
Maintenance and cleaning
Attention! Dangerous electrical voltage.
Possible consequences: Death or serious injuries.
Protective measures:
• Prior to reaching into the water, disconnect the power supply to all units used in the water.
• Disconnect the power plug prior to carrying out work on the unit.
Regular cleaning
Regular cleaning will be necessary to ensure the
proper functioning of the system
● Remove the leaf basket and the lter pad from
the unit, rinse with clean water and reinstall.
2.
3.

Questions, problems, missing parts?
Before returning to your retailer, call us at 1-866-627-3435, 8 a.m.-6 p.m., EST, Monday-Friday, or email
us at [e-mail]. Or visit our website at www.oase-livingwater.com
- English -
5
4
4.
6.
Complete cleaning
Disconnect the power plug prior to carrying
out work on the unit
1. Take the unit out of the water.
2. Remove the air distributor located beneath
the pump chamber.
3. Press in the engagement lugs on three sides
of the pump chamber and remove the
container.
○ Ensure that the air hose does not slip off
the injector.
4. Undo the union nut of the injector and
remove the pump.
○ Ensure that the air hose does not slip off
the injector.
5. Clean all components using clean water
and a brush.
6. Cleaning the pump
○ Open the pump cover with the bayonet
closure and remove the impeller.
○ Clean all components using clean water
and a brush.
● Reassembly: After cleaning the pump and the
unit, reassemble in the reverse order.
● Important: Route connection cable such that
it cannot be pinched. Ensure that the air hose
is routed without kinks.
● The engagement lugs must audibly click
when reassembling the pump chamber and
the container.
● Align the air distributor as shown in “Assembly
and installation”
3.
2.

6
- English -
6
Storage/Winterization
● Remove the unit at temperatures below 32 degrees Fahrenheit. Thoroughly clean and check the unit for damage.
● Store the unit immersed in water or lled with water in a frost-free place. Do not ood the power plug!
Wearing parts
Filter pads and impeller vanes are wearing parts; for this reason they are excluded from our warranty
Disposal
Do not dispose of this unit with domestic waste! Disable the unit beforehand by cutting off the cables. Further
information about the recycling of this product can be obtained from your local municipal authority.
Issue Cause Solution
Unit does not run No mains voltage Check mains voltage
Insufcient delivery rate Impeller blocked Clean
Leaf basket / lter pad soiled Clean
Injector blocked Clean
No aeration The aerating hose between the oating body
and the injector is kinked or disconnected
Ensure secure fastening and avoid kinks
in the aerating hose
Unit switches off after a
short running period
Water temperature too high Note maximum water temperature of 95°F
(+ 35°C)
Troubleshooting
RAPPEL
APPELEZ LE 1-866-627-3435
AVANT DE RETOURNER AU MAGASIN.

7
- Français -
6
Questions, problèmes, pièces manquantes ?
Avant de retourner chez votre détaillant, appelez au 1 866 627-3435, entre 8 h et 18 h, heure de l’Est, ou encore envoyez-nous un
courriel à l’adresse [e-mail]. Vous pouvez aussi consulter notre site web au www.oase-livingwater.com
6
RAPPEL
APPELEZ LE 1-866-627-3435
AVANT DE RETOURNER AU MAGASIN.
13
Pièce Description Quant.
A Flotteurs 2
B Des panier en feuilles 1
C mousse ltrante 1
D Récipient 1
ELa chambre de la pompe
avec pompe 2200 LPH 1
B.
A.
C.
D.
E.

- Français -
8
2
Utilisation prévue
SwimSkim, désignées ci-après comme « l’appareil », peuvent être utilisées seulement comme indiqué dans les points
suivants :
• Pour le nettoyage de la surface des bassins de jardin.
• Pour l’aération et l’alimentation en oxygène des bassins de jardin.
• Exploitation dans le respect des données techniques.
Les restrictions suivantes s’appliquent à l’appareil :
• Ne jamais refouler des liquides autres que de l’eau.
• Ne pas utiliser à des ns commerciales ou industrielles.
• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement
inammables ou explosifs.
Important ! L’appareil est équipé d’un aimant permanent. Le champ magnétique peut
inuencer un stimulateur cardiaque.
Utilisation non conforme
Cet appareil peut être dangereux et causer des dommages s’il n’est pas utilisé conformément aux instructions qui suivent.
Toute utilisation non conforme à ces instructions ou toute modication à l’appareil annulera la garantie.
Informations sur le mode d’emploi
Bienvenue à OASE Living Water. L’achat de votre SwimSkim constitue un excellent choix. Avant d’utiliser la pompe, lisez
les instructions attentivement et familiarisez-vous parfaitement avec l’appareil. Assurez-vous que tout travail effectué
sur cet appareil et toute utilisation est conforme aux instructions qui suivent. Suivez ces instructions à la lettre an de
vous assurer d’une manutention de l’appareil adéquate et sans risque. Conservez ces instructions dans un endroit sûr et
remettez-les au nouveau propriétaire si vous transmettez l’appareil.
PICTOGRAMMES DE PRÉCAUTIONS ET MISES EN GARDE
Pictogrammes utilisés dans ces instructions
Les pictogrammes utilisés dans ce manuel d’utilisation ont les signications suivantes :
Risque de blessures aux personnes en raison de la tension électrique dangereuse.
Ce pictogramme indique un danger imminent pouvant entraîner la mort ou des blessures graves si les mesures
appropriées ne sont pas prises.
Situation dangereuse pour les personnes en raison d’un danger d’ordre général.
Ce pictogramme indique un danger imminent pouvant entraîner la mort ou des blessures graves si les mesures
appropriées ne sont pas prises.
Renseignements importants pour un bon fonctionnement.
!
!

9
- Français -
8
Questions, problèmes, pièces manquantes ?
Avant de retourner chez votre détaillant, appelez au 1 866 627-3435, entre 8 h et 18 h, heure de l’Est, ou encore envoyez-nous un
courriel à l’adresse [e-mail]. Vous pouvez aussi consulter notre site web au www.oase-livingwater.com
Montage et mise en place
Démarrage
Attention ! Tension électrique dangereuse.
Conséquences possibles : mort ou risque de blessures.
Mesures de protection :
• Isolez l’appareil avant d’y effectuer tout travail.
• Sécurisez l’appareil dans le but d’empêcher une mise en marche involontaire.
Important :
● L’appareil se met en marche automatiquement lorsque la
connexion électrique est établie.
1. Mise en marche : branchez la che dans la prise de courant.
2. mise hors circuit : retirez la che de la prise de courant.
Entretien et nettoyage
Attention ! Tension électrique dangereuse.
Conséquences possibles : mort ou risque de blessures.
Mesures de protection :
• Isolez l’appareil avant d’y effectuer tout travail.
• Sécurisez l’appareil dans le but d’empêcher une mise en marche involontaire.
1.
1. Insérer et cliquez sur les deux otteurs dans le
corps principal du SwimSkim.
2. Faites pivoter le répartiteur d’air vers la gauche
comme indiqué.
○ Remarque : le répartiteur d’air doit faire face à
l’opposé de l’unité du rabat à l’écumoir pour
fonctionner correctement.
3. Placer l’appareil dans d’eau. Plonger l’appareil dans
l’eau jusqu’à ce que la cuve de pompage et le
récipient soient complètement immergés
○ Veiller à la position correcte du clapet de skimmer.
○ Remarque : Si l’unité n’est pas complètement
inondé il ne sera pas correctement le travail.
● Le cas échéant, arrimer l’appareil an de limiter le
rayon de déplacement.
○ Fixer un filin dans l’oeillet de la cuve de pompage
et arrimer l’autre extrémité du filin sur la berge ou
sur le fond de la d’eau.
2.
3.
Nettoyage régulier
Un nettoyage régulier est nécessaire pour assurer le
bon fonctionnement du système.
● Retirer le panier et la mousse ltrante de
l’appareil, les rincer à L’eau propre puis les
remettre en place.

- Français -
10
4
4.
6.
Nettoyage complet
Débrancher la prise de courant avant d’intervenir
sur l’appareil
1. Retirer l’appareil de l’eau
2. Déposer le répartiteur d’air situé sous
la chambre de pompe.
3. Appuyer sur les languettes de verrouillage
situées sur les trois côtés de la cuve de
pompage et retirer le récipient.
○ Veiller à ce que le tuyau pour l’air ne glisse
pas de l’injecteur.
4. Débloquer l’écrou d’accouplement de
l’injecteur et Sortir la pompe.
○ Veiller à ce que le tuyau pour l’air ne glisse
pas de l’injecteur.
5. Nettoyer toutes les pièces à l’eau claire et
avec une brosse.
6. Nettoyage de la pompe :
○ Ouvrir le couvercle de pompe avec le
verrouillage à baïonnette et retirer le rotor
○ Nettoyer toutes les pièces à l’eau claire et
avec une brosse
● Le remontage : Après le nettoyage de la
pompe et l’unité, remontez dans l’ordre inverse.
● Important : Poser le câble de raccordement de
façon à ce qu’il ne soit pas écrasé. Poser le tuyau
pour l’air de sorte qu’il ne soit pas plié
● L’engagement les cosses doivent entendre cliquez
sur lors du remontage de la chambre de pompe
et le récipient.
● Aligner le répartiteur d’air comme indiqué dans
“l’assemblage et l’installation”
3.
2.

11
- Français -
10
Questions, problèmes, pièces manquantes ?
Avant de retourner chez votre détaillant, appelez au 1 866 627-3435, entre 8 h et 18 h, heure de l’Est, ou encore envoyez-nous un
courriel à l’adresse [e-mail]. Vous pouvez aussi consulter notre site web au www.oase-livingwater.com
Entreposage/hivernage
● Déposer l’appareil à des températures inférieures à 32 degrés Fahrenheit. Bien nettoyer et vérier l’unité pour les
dommages.
● Stocker l’appareil immergé dans l’eau ou remplie d’eau dans un endroit à l’abri du gel. Ne pas inonder la prise de
courant !
Pièces d’usure
Le rotor et la mousse ltrante sont des pièces d’usure et ne sont pas couvertes par la garantie
Élimination
Ne jetez pas cet appareil avec les déchets domestiques ! Désactivez préalablement l’appareil en coupant les câbles.
Vous pouvez obtenir plus d’informations sur le recyclage de ce produit auprès des autorités municipales.
Problème Cause Remède
L’appareil ne fonctionne
pas
Aucune tension de secteur Vérier la tension de secteur
Capacité de refoulement
insufsante
La turbine est bloquée Nettoyer
Panier de ltration / mousse ltrante
encrassés
Nettoyer
Injecteur bouché Nettoyer
L’aération ne fonctionne
pas
Tuyau pour l’air entre le corps ottant et
l’injecteur plié/coudé ou retiré.
Veiller à la xation correcte du tuyau d’aération
et à l’absence de plis/coudages
L’appareil s’arrête après
une courte période
La température de l’eau est trop élevée Maintenir la température maximale de l’eau de
95 °F (+ 35 °C)
Dépannage

- Español -
12
RECORDATORIO
LLAME AL 1-866-627-3435
ANTES DE REGRESAR A LA TIENDA.
13
Parte Descripción Cant.
A Flotadores 2
B Cesto 1
CEspuma ltrante 1
D Recipiente 1
ECámara de bomba con 2200 LPH
bomba 1
B.
A.
C.
D.
E.

13
- Español -
¿Preguntas, problemas, partes faltantes?
Antes de regresar con su vendedor, llame al 1-866-627-3435 de 8 am a 6 pm, hora del este, de lunes a viernes, o envíenos
un correo electrónico a [e-mail]. O visite nuestra página web www.oase-livingwater.com
Uso previsto
SwimSkim, llamada a continuación “unidad”, se puede usar solamente según lo especicado a continuación:
• Para la limpieza de supercie de los estanques de jardín.
• Para airear y abastecer los estanques de jardín con oxígeno.
• Operación observando los datos técnicos.
Aplican las siguientes restricciones de uso de la unidad:
• No transporte nunca otros líquidos que no sea el agua.
• No emplee el equipo para nes industriales.
• No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inamables o
explosivas.
¡Importante! El equipo está equipado con un imán permanente. El campo magnético puede
inuir en el marcapasos.
Uso diferente del uso previsto
Esta unidad puede ser peligrosa y causar daños si no se usa en concordancia con estas instrucciones. Cualquier uso que
no esté en concordancia con estas instrucciones o modicaciones de la unidad anulará la garantía limitada.
SÍMBOLOS DE ADVERTENCIA Y PRECAUCIÓN
Símbolos utilizados en estas instrucciones
Los símbolos usados en este manual de operación tienen los siguientes signicados:
Riesgo de lesión en personas a razón de voltaje eléctrico peligroso.
Este símbolo indica un peligro inminente, el cual puede llevar a la muerte o lesiones graves en caso de no tomar las
medidas apropiadas.
Riesgo de lesión personal causado por una fuente general de peligro.
Este símbolo indica un peligro inminente, el cual puede llevar a la muerte o lesiones graves en caso de no tomar las
medidas apropiadas.
Información importante para garantizar operación sin problemas.
!
Información sobre estas instrucciones de operación
Bienvenido a Agua Viva de OASE. Hizo una excelente decisión al comprar este producto de SwimSkim Antes de
poner la unidad en operación, por favor lea las instrucciones de uso cuidadosamente y completamente para conocer la
unidad. Asegúrese que cualquier trabajo en y con esta unidad esté en concordancia con estas instrucciones. Por favor,
sigue estrictamente las instrucciones incluidas para lograr manejo seguro y adecuado del producto. Mantenga estas
instrucciones en un lugar seguro. Por favor, incluye las instrucciones al pasar la unidad a un dueño nuevo.
!

- Español -
14
Inicio
¡Atención! Voltaje eléctrico peligroso.
Posibles consecuencias: Muerte o lesiones graves.
Medidas de protección: Antes de tocar el agua y realizar trabajos en el equipo saque la clavija de la red (13).
El equipo se conecta automáticamente cuando se haya realizado la conexión eléctrica
Importante:
● La unidad se prende automáticamente al establecer conexión a la corriente.
1. Para encender: Conecte el cable eléctrico en el enchufe.
2. Para apagar: Desenchufe el cable eléctrico.
Mantenimiento y Limpieza
¡Atención! Voltaje eléctrico peligroso.
Posibles consecuencias: Muerte o lesiones graves.
Medidas de protección: Antes de llegar al agua, desconectar la fuente de alimentación a todas las unidades
utilizadas en el agua. Desconecte el enchufe de alimentación antes de realizar cualquier trabajo en la unidad.
Instalación y Montaje 1.
1. Insertar y haga clic en los dos otadores en el
cuerpo principal del SwimSkim.
2. Girar el distribuidor de aire en sentido contrario a las
agujas del reloj, como se muestra en la gura.
○ Nota: El distribuidor de aire debería cara
opuesta del skimmer tapa para unidad para
funcionar debidamente.
3. Coloque unidad en el estanque. Sumerja el equipo
en el agua hasta que la cámara de bomba y el
recipiente estén completamente inundados.
○ Verificar que el skimmer mariposa está en su
posición correcta..
○ Nota: Si la unidad no está completamente
inundados que no funcionará correctamente
● Fije si fuera necesario la unidad para limitar su radio
de movimiento.
○ Fije para esto un cordel en la osa de la cámara
de bomba y je el otro extremo del cordel en el
borde o el fondo del estanque
Limpieza regular
La limpieza regular será necesario para garantizar el
correcto funcionamiento del sistema
● Saque el cesto y el elemento de espuma ltrante,
enjuáguelos con agua clara y colóquelos de
nuevo en la unidad
2.
3.

15
- Español -
¿Preguntas, problemas, partes faltantes?
Antes de regresar con su vendedor, llame al 1-866-627-3435 de 8 am a 6 pm, hora del este, de lunes a viernes, o envíenos
un correo electrónico a [e-mail]. O visite nuestra página web www.oase-livingwater.com
4.
6.
Limpieza completa
Desconecte el enchufe de alimentación antes
de llevar a cabo trabajos en la unidad
1. Saque el equipo del agua.
2. Extraiga el distribuidor de aire debajo de la
cámara de bomba.
3. Presione los enclavamientos por los tres
lados de la cámara de bomba y saque el
recipiente.
○ Asegúrese de que la manguera de aire no
resbalar del inyector.
4. Suelte la tuerca racor del inyector y Saque
la bomba.
○ Asegúrese de que la manguera de aire no
resbalar del inyector.
5. Limpie todas las piezas con agua limpia y
un cepillo.
6. Limpieza de la bomba
○ Abra la tapa de la bomba con el cierre de
bayoneta y saque el rotor.
○ Limpie todas las piezas con agua limpia y
un cepillo.
● Montaje: Monte la bomba y la unidad en
secuencia contraria después de la limpieza.
● Importante: Coloque la línea de conexión de
forma que no se aplaste. Asegúrese de que
el tubo de aire se envía sin dobleces.
● Las orejetas de acoplamiento debe encastrar
de forma audible cuando se vuelva a montar
la cámara de la bomba y el recipiente.
● Alinee el repartidor de aire como se muestra
en la sección “Montaje e instalación”
3.
2.

- Español -
16
Almacenamiento/Acondicionamiento para el invierno
● Elimine la unidad a temperaturas por debajo de 32 grados Fahrenheit. Limpie a fondo y comprobar la unidad en busca
de daños.
● Almacenar la unidad sumergido en agua o llena con agua en un lugar libre de heladas. No inundar el enchufe de
alimentación!
Piezas de desgaste
El rotor y el elemento de espuma ltrante son piezas de desgaste y no entran en la prestación de garantía
Desecho
¡No deseche esta unidad en conjunto con la basura doméstica! Primero deshabilite la unidad al cortar los cables.
Puede obtener información adicional sobre el reciclaje de este producto de su autoridad municipal local.
Problema Causa Solución
El equipo no funciona No hay tensión de alimentación Compruebe la tensión de alimentación
Capacidad de elevación
insuciente
Rueda de rodadura bloqueada Realice una limpieza
Cesto de ltro / elemento de espuma
ltrante sucio
Realice una limpieza
Inyector obstruido Realice una limpieza
La aireación no funciona Tubo exible de aire entre el cuerpo
otante y el inyector doblado o sacado
Tenga en cuenta una jación segura y no doble
el tubo exible de aireación.
El equipo se desconecta
después de un corto
tiempo de funcionamiento
Temperatura del agua muy alta Mantenga la temperatura máxima del agua de
95°F (+ 35°C)
Resolución de problemas

17

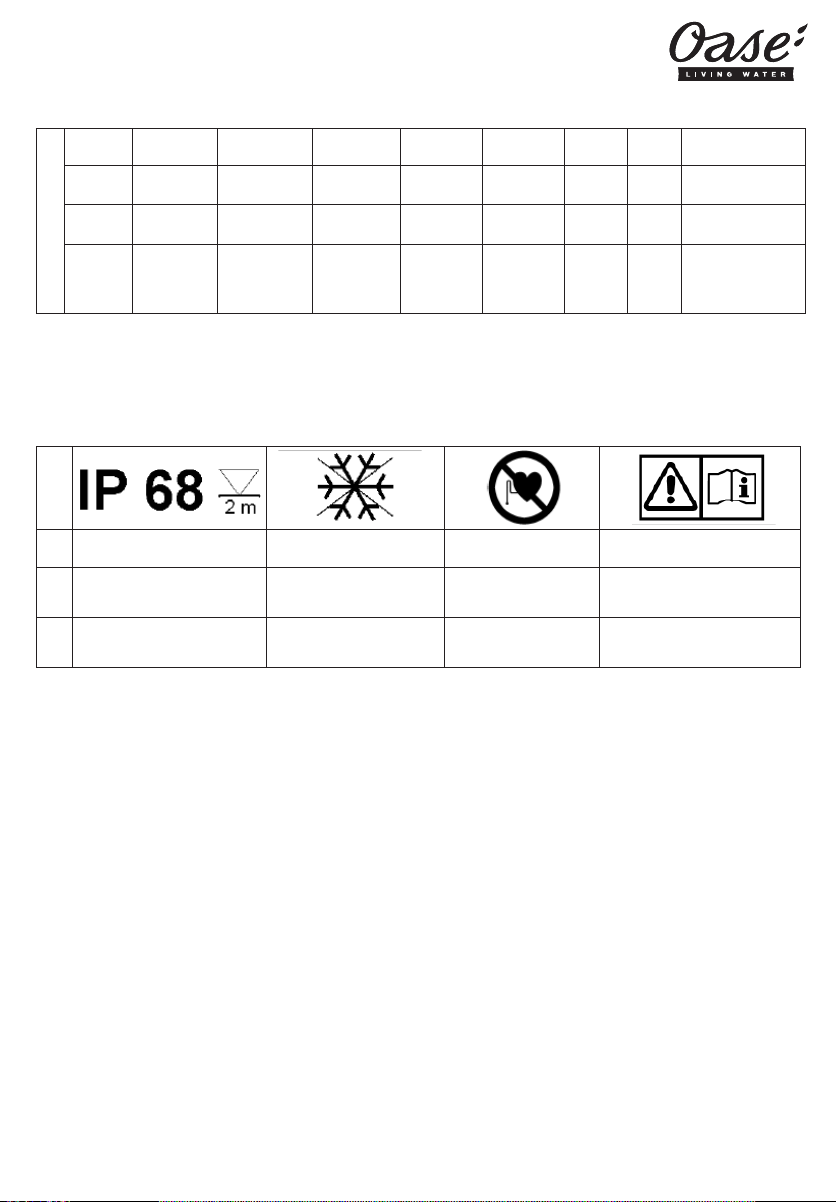

Model No. Rated voltage Power
consumption
Pump
capacity, max. pond surface Water temperature
Cable
length Weight Dimensions
Numéro
de modèle
Tension
nominale
Consommation
électrique
Caudal de
agua
Supercie
del estanque
Température
de l’eau
Longitud
del cable Peso Dimension
No. de
modelo
Tensión
nominal
Consumo
eléctrico Débit d’eau surface de bassin
Temperatura
del agua
Longueur
de câble Poids Dimensiones
50040 AC 110-120 V
60 Hz 40 W 580 GPH 2200 LPH
270 sq.ft.
25 m²
39 … 95 °F
+4 … +35 °C
15 ft
4.5 m
5.8 lbs
2.7 kg
13.2 x 11.8 x 9.9 in
335 × 300 × 250 mm
SwimSkim
EN Dust tight. Submersible to 6.6 ft (2
m) depth.
Remove the unit at temperatures
below zero (centigrade).
Possible hazard for persons
wearing pace makers!
Attention!
Read the operating instructions
FR
A prueba de polvo. Impermeable al
agua hasta
6.6 ft (2 m) de profundidad
Retirer l’appareil en cas de gel
Dangers possibles pour
des personnes ayant des
stimulateurs cardiaques !
Attention ! Lire la notice d’emploi
ES
A prueba de polvo. Impermeable al
agua hasta
6.6 ft (2 m) de profundidad
Desinstale el equipo en
caso de heladas
Posibles peligros para las
personas con marcapasos.
¡Atención!
Lea las instrucciones de uso

18
18
13

OASE North America INC. · www.oase-livingwater.com
19722/05-17
