Original Gebrauchsanleitung
WARNUNG
•Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen.
•Kinder dürfen nicht mit dem Gerät spielen.
•Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
•Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
•Gerät nur anschließen, wenn die elektrischen Daten von Gerät und
Stromversorgung übereinstimmen. Die Gerätedaten befinden sich
auf dem Typenschild am Gerät, auf der Verpackung oder in dieser
Anleitung.
•Tod oder schwere Verletzungen durch Stromschlag sind möglich!
Bevor Sie ins Wasser greifen, Geräte im Wasser mit einer Spannung
>12 V AC oder >30 V DC vom Stromnetz trennen.
•Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse
beschädigt sind.
•Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.
Sicherheitshinweise
Elektrischer Anschluss
•Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek-
trofachkraft vorgenommen werden.
•Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft
umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen,
Vorschriften und Bestimmungen.
•Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
•Steckerverbindungen vor Feuchtigkeit schützen.
•Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.

-DE -
9
Sicherer Betrieb
•Gerät nicht an der elektrischen Leitung tragen oder ziehen.
•Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.
•Gehäuse des Gerätes oder zugehöriger Teile nur öffnen, wenn in dieser Anleitung ausdrücklich dazu aufgefordert
wird.
•Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben
lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.
•Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.
•Niemals technische Änderungen am Gerät vornehmen.
Über diese Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Filtral 2500 UVC / 5000 UVC haben Sie eine gute
Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
Warnhinweise
Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.
VORSICHT
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden
dienen.
Weitere Hinweise
AVerweis auf eine Abbildung, z. B. Abbildung A.
→Verweis auf ein anderes Kapitel.

-DE -
10
Bestimmungsgemäße Verwendung
Filtral 2500 UVC / 5000 UVC, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:
•Zur Reinigung von Gartenteichen.
•Zum Betrieb mit sauberem Wasser.
•Betrieb unter Einhaltung der technischen Daten.
Die in das Gerät eingebaute UVC-Lampe dient zum Abtöten von Algen und Bakterien im Teichwasser. Ihre Strahlung
ist auch in geringen Dosierungen gefährlich für die Augen und die Haut. Die UVC-Lampe darf niemals in einem defek-
ten Gehäuse oder ausserhalb ihres Gehäuses oder für andere Zwecke verwendet werden.
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals andere Flüssigkeiten als Wasser fördern.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
Montage
Filtral 2500
Gerät montieren (Bild A)
Abzweigventil (12), Anschlussstück für Kugelgelenk (19), Düsenrohr (11) mit Klemmschraube (10), Düsenauf-
nahme (9) und Düseneinsatz (8) zusammenbauen und mit dem Unterlegring (14) auf das Anschlussgewinde vom
UVC-Wassergehäuse (26) schrauben. Höhe und Form der Fontäne sind abhängig vom verwendeten Düseneinsatz (8).
Schließen Sie gegebenenfalls an dem seitlichen separat regulierbaren Ausgang am Abzweigventil (12) zusätzlich ei-
nen Schlauch für Speierfiguren oder einen Bachlauf an.
Falls Sie nur den seitlichen Ausgang am Abzweigventil (12) verwenden, dann verschließen Sie den oberen Ausgang
mit der Verschlusskappe (38).
Filtral 5000
Belüftungspumpe anschließen - Option (Bild V-Y)
Wenn Sie das Wasser zusätzlich mit Sauerstoff anreichern möchten, müssen Sie vor der Montage des Gerätes die
Belüftungspumpe (Aqua Oxy) anschließen. Belüfterstein und Schlauch gehören zum Lieferumfang der Aqua Oxy.

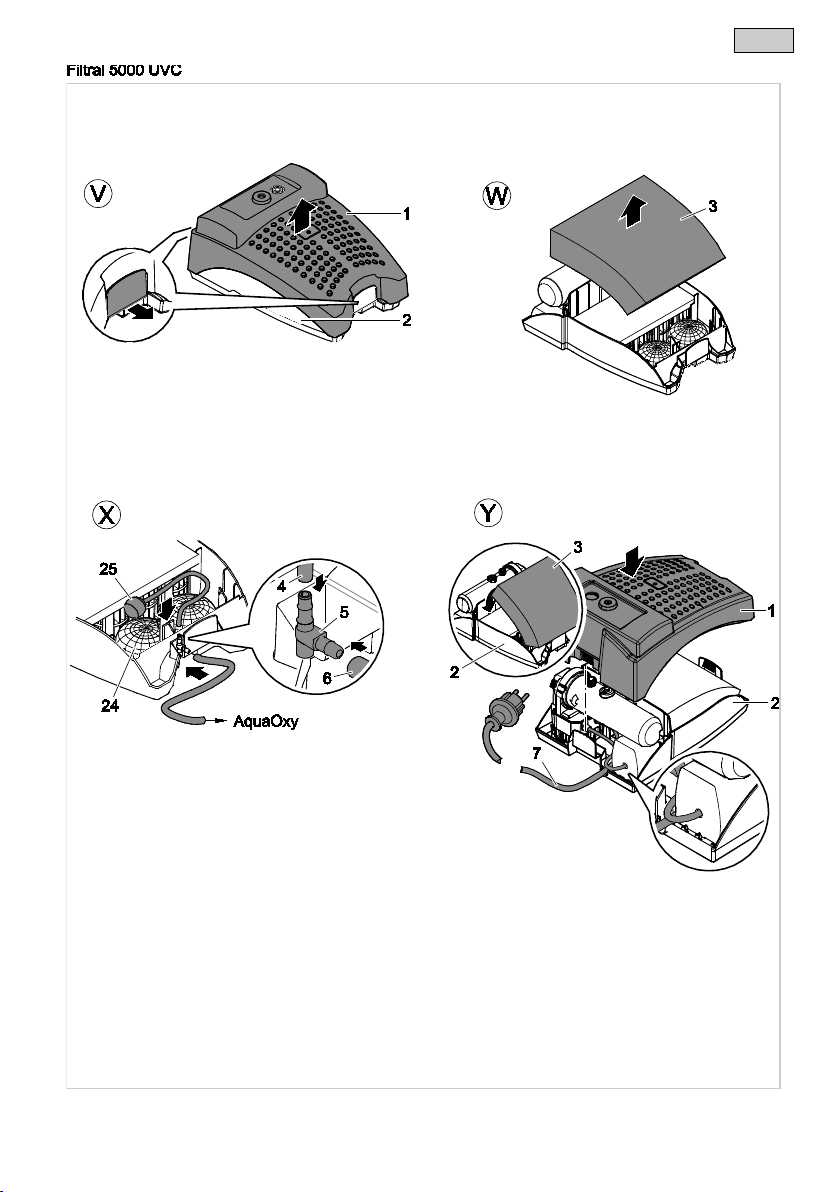

Filtergehäuse öffnen (Bild V): Auf beiden Seiten die Klammern an der Filter-Unterschale (2) zur Seite ziehen und Filter-
Oberschale (1) nach oben abheben. Den Filterschaum (3) entnehmen.
Belüfterstein anschließen (Bild W): Im Gehäuse den Belüfterstein (25) mit einem Stück Schlauch (4) an das Luftan-
schlussstück (5) anschließen und den Belüfterstein (25) zwischen die Kiessäcke (24) legen. Der Schlauch darf nicht
knicken. Am Luftanschlussstück (5) außerhalb des Gehäuses die Belüftungspumpe (Aqua Oxy) anschließen. Lesen
Sie die Dokumentation zur Belüftungspumpe.
Filtergehäuse schließen (Bild Y): Filterschaum (3) in die Filter-Unterschale (2) legen. Filter-Oberschale (1) aufsetzen
und auf die Filter-Unterschale (2) drücken, bis die Klammern an der Filter-Unterschale einrasten.
Wichtig: Anschlussleitung (7) durch die Kabelöffnung an der Filter-Unterschale (2) führen und so verlegen, dass sie
nicht gequetscht wird.
Gerät montieren (Bild A)
Reduzierstück (13), Abzweigventil (12), Düsenrohr (11) mit Klemmschraube (10), Düsenaufnahme (9) und Düsenein-
satz (8) zusammenbauen und mit dem Unterlegring (14) auf das Anschlussgewinde vom UVC-Wassergehäuse (26)
schrauben. Höhe und Form der Fontäne sind abhängig vom verwendeten Düseneinsatz (8).
Schließen Sie gegebenenfalls an dem seitlichen separat regulierbaren Ausgang am Abzweigventil (12) zusätzlich ei-
nen Schlauch für Speierfiguren oder einen Bachlauf an. Dazu das Reduzierstück (15) und die Stufenschlauchtülle (16)
auf den seitlichen Ausgang am Abzweigventil (12) schrauben.
Aufstellen
Gerät aufstellen
Das Gerät im Teich waagerecht auf einen festen, schlammfreien Untergrund aufstellen, so dass es komplett mit Was-
ser bedeckt ist.
Fontäne/Wasserspiel einstellen (Bild B, C)
Düsenrohr (11) auf die gewünschte Länge ziehen. Klemmschraube (10) lösen, Düsenrohr (11) senkrecht ausrichten
und Klemmschraube (10) handfest anziehen.
Drehregler (18) für Fontäne ganz öffnen. Mit dem Drehregler (17) für Speierfigur oder Bachlauf wird auch die Fon-
täne/das Wasserspiel geregelt. Die zusätzliche Wasserumwälzung über den seitlichen Ausgang verbessert auch bei
nicht angeschlossener Speierfigur oder Bachlauf die Filterwirkung.

-DE -
11
Inbetriebnahme
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
HINWEIS
Empfindliche elektrische Bauteile. Ein falscher Anschluss zerstört das Gerät.
•Gerät nicht an eine dimmbare Stromversorgung anschließen.
Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein.
Ausschalten: Gerät vom Netz trennen.
Die Schauleuchte (Bild A, 21) zeigt an, ob die UVC-Lampe in Betrieb ist.
Störungsbeseitigung
Störung
Ursache
Abhilfe
Das Gerät läuft nicht
Netzspannung fehlt
Netzspannung überprüfen
Förderleistung bzw. Fontänenhöhe ungenü-
gend oder unregelmäßig,
Wasser nicht klar
Durchflussregler zu weit zugedreht
Durchflussregler einstellen
Düse verstopft
Düseneinsatz abschrauben und reinigen
Zu hohe Druckverluste in den Leitungen
Schlauchlänge und Verbindungsteile auf Mini-
mum reduzieren, Schläuche möglichst gerade
verlegen
Einlassöffnungen verstopft
Gehäuse reinigen
Filtermedien verschmutzt
Filtermedien reinigen
Laufeinheit blockiert
Laufeinheit reinigen
Teich ist extrem verschmutzt
Algen und Blätter aus dem Teich entfernen,
Wasser tauschen
Quarzglasrohr ist verschmutzt
UVC-Vorklärgerät ausbauen und Quarzglas-
rohr reinigen
UVC-Lampe leuchtet nicht
UVC-Lampe überhitzt. Temperaturwächter hat
die UVC-Lampe abgeschaltet
Nach Abkühlung schaltet sich die UVC-Lampe
wieder automatisch ein
UVC-Lampe defekt
UVC-Lampe austauschen
UVC-Lampe sitzt nicht richtig in der Fassung
UVC-Lampe richtig in die Fassung stecken
Gerät schaltet nach kurzer Laufzeit ab
Wassertemperatur zu hoch
Maximale Wassertemperatur von +35 °C ein-
halten
Reinigung und Wartung
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
VORSICHT
Die ultraviolette Strahlung der UVC-Lampe kann Augen oder Haut verbrennen.
•UVC-Lampe niemals außerhalb des Gehäuses betreiben.
•UVC-Lampe niemals in einem defekten Gehäuse betreiben.

-DE -
12
Filtral 2500: Filtergehäuse öffnen und Filtermedien reinigen (Bild E-G)
Abzweigventil (12) und Anbauelemente abschrauben. Auf beiden Seiten die Klammern an der Filter-Unterschale (2)
zur Seite ziehen und Filter-Oberschale (1) nach oben abheben. Filterschaum (3), UVC-Vorklärgerät zusammen mit
Pumpe (20) und Filterfeinschaum (22), Bioflächenelemente (23) und Kiessack (24) entnehmen.
Filter-Unterschale (2) und Filter-Oberschale (1) mit klarem Wasser und einer Bürste reinigen. Filterschäume (3, 22),
Bioflächenelemente (23) und Kiessack (24) unter fließendem Wasser auswaschen. Keine chemischen Reinigungsmit-
tel verwenden, da diese die Mikroorganismen in den Filtermedien abtöten. Das führt zu einer anfänglich verminderten
Filterleistung.
Filtral 5000: Filtergehäuse öffnen und Filtermedien reinigen (Bild E-G)
Abzweigventil (12) und Anbauelemente abschrauben. Auf beiden Seiten die Klammern an der Filter-Unterschale (2)
zur Seite ziehen und Filter-Oberschale (1) nach oben abheben. UVC-Vorklärgerät mit Pumpe (20), Filterschäume (3,
22), Bioflächenelemente (23) und Kiessäcke (24) entnehmen. Eventuell angeschlossenen Belüfterstein (25) zur Seite
legen. Filter-Unterschale (2) und Filter-Oberschale (1) mit klarem Wasser und einer Bürste reinigen. Filterschäume (3,
22), Bioflächenelemente (23) und Kiessäcke (24) unter fließendem Wasser auswaschen. Keine chemischen Reini-
gungsmittel verwenden, da diese die Mikroorganismen in den Filtermedien abtöten. Das führt zu einer anfänglich ver-
minderten Filterleistung.
Pumpe (28) vom UVC-Wassergehäuse (26) abschrauben. Pumpendeckel (27) gegen den Uhrzeigersinn aufdrehen
(Bajonettverschluss) und Rotor (29) entnehmen. Alle Teile mit klarem Wasser und einer Bürste reinigen. Nach dem
Reinigen die Pumpe in umgekehrter Reihenfolge zusammenbauen.
UVC-Wassergehäuse öffnen und reinigen
HINWEIS
Aus Sicherheitsgründen lässt sich die UVC-Lampe erst einschalten, wenn der Gerätekopf ordnungsgemäß in
das Gehäuse eingebaut ist.
Das UVC-Wassergehäuse (26) ist mit einem Bajonettverschluss am Gerätekopf (31) befestigt. Auf die Rastzunge (30)
am Gerätekopf (31) drücken, das UVC-Wassergehäuse (26) gegen den Uhrzeigersinn drehen und vorsichtig vom Ge-
rätekopf (31) abziehen. UVC-Wassergehäuse (26) unter fließendem Wasser reinigen. Das Quarzglas (33) auf Beschä-
digungen prüfen und von außen mit einem feuchten Tuch reinigen.
Hinweis: Für eine optimale Filterleistung sollten Sie die UVC-Lampe nach ca. 8000 Betriebsstunden ersetzen. Siehe
"UVC-Lampe ersetzen".

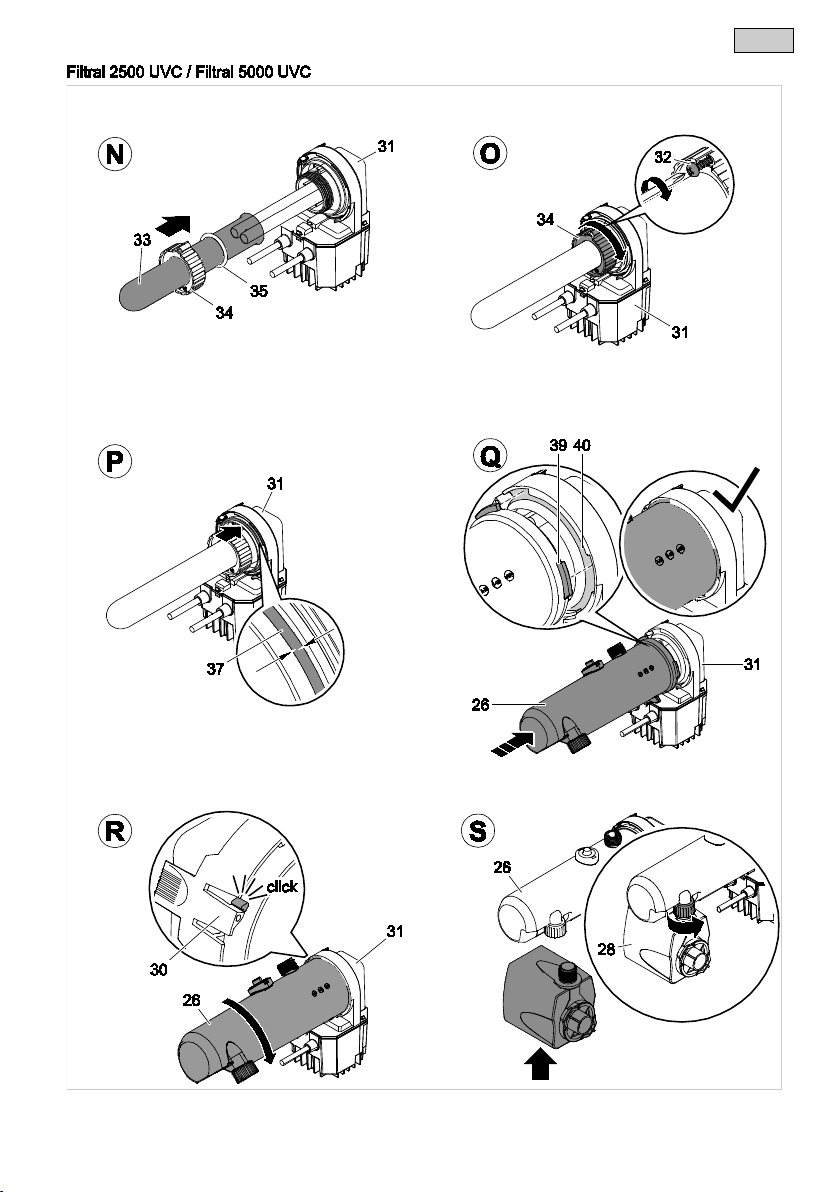

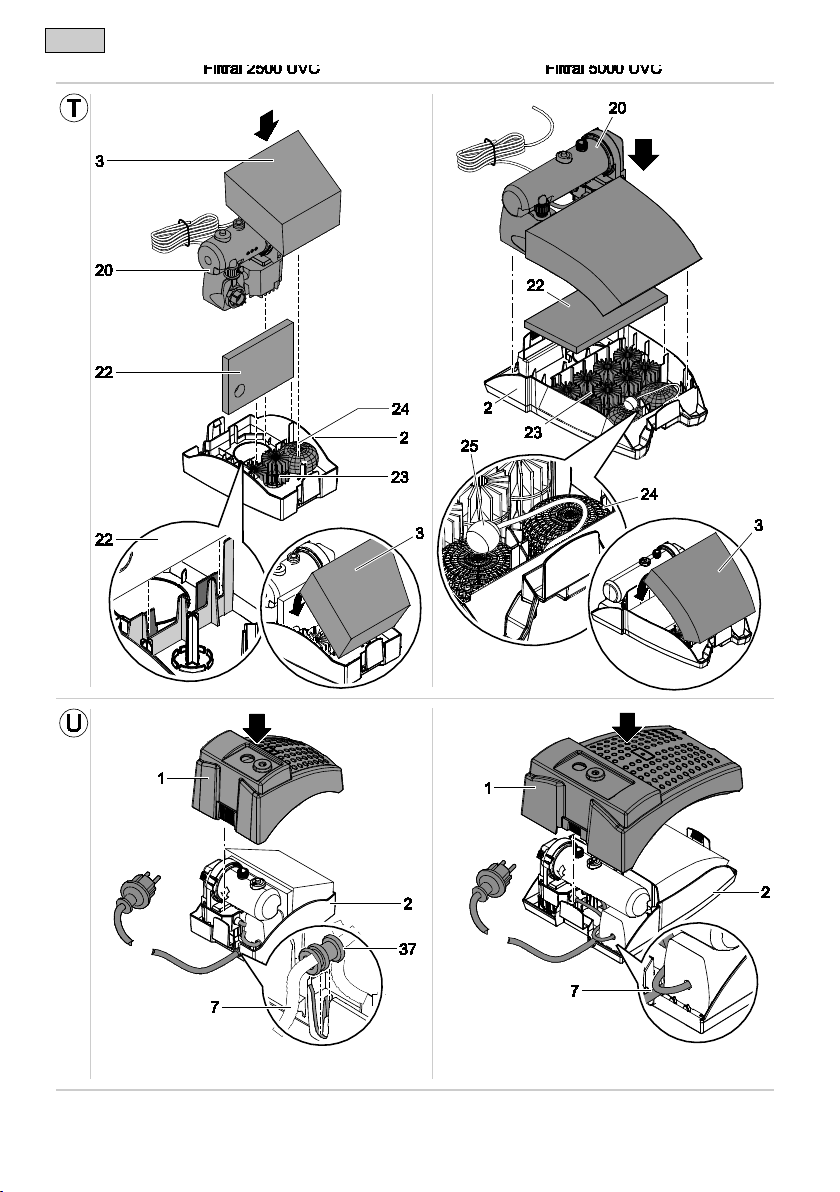

Filtral 2500: Gerät zusammenbauen (Bild S-V)
Pumpe (28) mit Überwurfmutter am UVC-Wassergehäuse (26) festschrauben. Filterfeinschaum (22) in die Filter-Unter-
schale (2) einsetzen, Bioflächenelemente (23) und Kiessack (24) in die Filter-Unterschale (2) legen. UVC-Vorklärgerät
mit Pumpe (20) einsetzen. Filterschaum (3) einlegen. Filter-Oberschale (1) aufsetzen und auf die Filter-Unterschale (2)
drücken, bis die Klammern an der Filter-Unterschale einrasten. Wichtig: Anschlussleitung (7) durch die Kabelöffnung
an der Filter-Unterschale (2) führen und mit dem Kabelknickschutz in der Filter-Unterschale einklipsen (U, 37).
Filtral 5000: Gerät zusammenbauen (Bild S-V)
Pumpe (28) mit Überwurfmutter am UVC-Wassergehäuse (26) festschrauben. Die Bioflächenelemente (23) und Kies-
säcke (24) in die Filter-Unterschale (2) legen. Den Belüfterstein (25) zwischen die Kiessäcke (24) legen. Der Schlauch
darf nicht knicken. Filterschäume (3, 22) in die Filter-Unterschale (2) legen. UVC-Vorklärgerät mit Pumpe (20) einset-
zen. Filter-Oberschale (1) aufsetzen und auf die Filter-Unterschale (2) drücken, bis die Klammern an der Filter-Unter-
schale einrasten. Wichtig: Anschlussleitung (7) durch die Kabelöffnung an der Filter-Unterschale (2) führen und so
verlegen, dass sie nicht gequetscht wird.

-DE -
13
UVC-Lampe ersetzen
VORSICHT
Quarzglas und UVC-Lampe können zerbrechen und Schnittverletzungen verursachen.
•Vorsichtig mit Quarzglas und UVC-Lampe umgehen.
VORSICHT
Die ultraviolette Strahlung der UVC-Lampe kann Augen oder Haut verbrennen.
•UVC-Lampe niemals außerhalb des Gehäuses betreiben.
•UVC-Lampe niemals in einem defekten Gehäuse betreiben.
•UVC-Wassergehäuse öffnen (siehe "UVC-Wassergehäuse öffnen und reinigen").
•Blechschraube (32) herausdrehen.
•Klemmschraube (34) gegen den Uhrzeigersinn vom Gerätekopf (31) abdrehen.
•Quarzglas (33) und O-Ring (35) mit einer leichten Drehbewegung vom Gerätekopf (31) abziehen.
•UVC-Lampe (36) herausziehen und ersetzen.
Wichtig: Verwenden Sie nur Lampen, deren Bezeichnung und Leistungsangabe mit den Angaben auf dem Typen-
schild übereinstimmen.
•Quarzglas (33) und O-Ring (35) auf Beschädigungen prüfen.
•Quarzglas (33) mit O-Ring (35) bis zum Anschlag in den Gerätekopf (31) einsetzen.
•Klemmschraube (34) im Uhrzeigersinn bis zum Anschlag festdrehen.
•Blechschraube (32) eindrehen und festziehen.
•UVC-Wassergehäuse schließen (siehe "UVC-Wassergehäuse schließen").
Lagern/Überwintern
Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch und prüfen Sie das Gerät
auf Beschädigungen.
Bewahren Sie das Gerät in Wasser getaucht oder mit Wasser befüllt und frostfrei auf. Den Stecker nicht
überfluten!
Verschleißteile
•Filtermedien
•Laufrad
•UVC-Lampe, Quarzglas und O-Ring für Quarzglas
Ersatzteile
Mit Originalteilen von OASE bleibt das Gerät sicher und ar-
beitet weiterhin zuverlässig.
Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse-
rer Internetseite.
www.oase-livingwater.com/ersatzteile
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
•Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy-
stem entsorgen.
Entsorgen Sie die UVC-Lampe über das dafür vorgesehene Rücknahmesystem.

-EN -
14
-EN -
Translation of the original Operating Instructions
WARNING
•This unit can be used by children aged 8 and above and by per-
sons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they are supervised or have been
instructed on how to use the unit in a safe way and they understand
the hazards involved.
•Do not allow children to play with the unit.
•Only allow children to carry out cleaning and user maintenance un-
der supervision.
•Ensure that the unit is fused for a rated fault current of max. 30 mA
by means of a fault current protection device.
•Only connect the unit if the electrical data of the unit and the power
supply correspond. The unit data is to be found on the unit type plate,
on the packaging or in this manual.
•Possible death or severe injury from electrocution! Before reaching
into the water, always disconnect all units in the water that have a
voltage of >12 V AC or >30 V DC from the power supply.
•Do not use the unit if electrical cables or housings are damaged.
•Only operate the unit if no persons are in the water.
Safety information
Electrical connection
•Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
•A person is regarded as a qualified electrician if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regula-
tions.
•For your own safety, please consult a qualified electrician.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use (splash-proof).
•Protect the plug connection from moisture.
•Only connect the unit to a correctly fitted socket.

-EN -
15
Safe operation
•Never carry or pull the unit by the electrical cable.
•Route cables such that they are protected from damage and do not present a tripping hazard.
•Only open the unit housing or its attendant components if this is explicitly specified in the operating instructions.
•Only carry out work on the unit that is described in this manual. If problems cannot be overcome, please contact an
authorised customer service point or, if in doubt, the manufacturer.
•Only use original spare parts and accessories for the unit.
•Never carry out technical changes to the unit.
Information about this operating manual
Welcome to OASE Living Water. You made a good choice with the purchase of this product Filtral 2500 UVC / 5000
UVC.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
Warnings
The warning information is categorised by signal words, which indicate the extent of the hazard.
WARNING
•Indicates a possibly hazardous situation.
•Non-observance may lead to death or serious injuries.
CAUTION
•Indicates a possibly hazardous situation.
•Non-observance may lead to slight or minor injuries.
NOTE
Information for the purpose of clarification or for preventing possible damage to assets or to the environment.
Additional information
AReference to a figure, e.g. Fig. A.
→Reference to another section.

-EN -
16
Intended use
Filtral 2500 UVC / 5000 UVC, referred to as "unit", may only be used as specified in the following:
•For cleaning garden ponds.
•For operation with clean water.
•Operate in accordance with instructions.
The UVC lamp installed in the unit is intended to kill algae and bacteria in the pond water. Even in small doses, its radi-
ation is harmful for eyes and skin. Never use the UVC lamp in a defective housing or outside the housing, or any other
purpose other than that intended.
The following restrictions apply to the unit:
•Do not use in swimming ponds.
•Never use the unit to convey fluids other than water.
•Never run the unit without water.
•Do not use for commercial or industrial purposes.
•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
Installation
Filtral 2500
Unit assembly (Fig. A)
Assemble the branch valve (12), the connection element for the ball joint (19), the nozzle tube (11) with the clamping
screw (10), nozzle mounting (9) and nozzle insert (8), then screw the assembly on the connection thread of the UVC
water housing (26) including the washer (14). The fountain height and shape depend on the nozzle insert (8) used.
If required, connect an additional hose for features or a water course to the lateral separately regulated connection of
the branch valve (12).
If you only use the lateral outlet at the branch valve (12), close the upper outlet using the cover cap (38).
Filtral 5000:
Connecting the venting pump – option (Fig. V-Y)
If you wish to enrich the water with additional oxygen, connect the venting pump (Aqua Oxy) prior to installing the unit.
The Aqua Oxy scope of delivery includes the aeration stone and the hose.
Open the filter housing (Fig. V): Pull the clamps on both sides of the bottom strainer casing (2) to the side and lift off
the top strainer casing (1). Remove the foam filter (3).
Connect the aeration stone (figure W): Inside the housing, connect the aeration stone (25) with a section of the hose
(4) to the air connector (5) and place the aeration stone (25) between the gravel bags (24). Ensure that the hose is not
kinked. Connect the aeration pump (Aqua Oxy) to the air connector (5) outside of the housing. Read the aeration pump
documentation.
Close the filter housing (Fig. Y): Place the foam filter (3) in the bottom strainer casing (2). Attach the top strainer casing
(1) and press it onto the bottom strainer casing (2) until the clamps engage in the bottom strainer casing.
Important: Lead the connection cable (7) through the cable opening in the bottom strainer casing (2) and route the
cable such that pinching is avoided.
Unit assembly (Fig. A)
Assemble the reduction element (13), branch valve (12), nozzle tube (11) with the clamping screw (10), nozzle mount-
ing (9) and nozzle insert (8), then screw the assembly on the connection thread of the UVC water housing (26) includ-
ing the washer (14). The fountain height and shape depend on the nozzle insert (8) used.
If required, connect an additional hose for features or a water course to the lateral separately regulated connection of
the branch valve (12). For this purpose, screw the reduction element (15) and the stepped hose adapter (16) on the
lateral outlet of the branch valve (12).
Installation
Set-up the unit
Place the unit in the pond on a horizontal, firm and sludge free ground and ensure that it is completely covered by wa-
ter.
Setting the fountain/water feature (Fig. B, C)
Pull the nozzle tube (11) to the desired length. Undo the clamping screw (10), vertically align the nozzle tube (11) and
fasten the clamping screw (10) hand tight.
Fully open the rotary regulator (18) for the fountain. The rotary regulator (17) for the features or the water course is
also used to control the fountain/water feature. The additional water recirculation via the lateral outlet improves the fil-
tering effect, even if the feature or the water course is not connected.

-EN -
17
Commissioning/start-up
WARNING
Possible death or severe injury from hazardous electrical voltage!
•Prior to reaching into the water, isolate (switch off and disconnect) all units/devices used in the water.
•Isolate the device (disconnect from the power supply) before carrying out any work on it.
NOTE
Sensitive electrical components. Incorrect connection will destroy the unit.
•Do not connect the unit to a dimmable power supply.
Switching on: Connect the unit to the mains. The unit switches on immediately.
Switching off: Disconnect the unit from the mains.
The indicator lamp (Fig. A, 21) indicates the ON/OFF status of the UVC lamp.
Remedy of faults
Malfunction
Cause
Remedy
The unit is not operating
No mains voltage
Check mains voltage
Delivery or fountain height insufficient or not
consistent,
Cloudy water
Flow regulator excessively throttled
Set flow regulator
Nozzle blocked
Unscrew and clean the nozzle insert
Excessive pressure losses in the hoses
Reduce hose length and connecting parts to a
minimum, route hoses as straight as possible
Intake openings blocked
Clean housing
Filters clogged
Clean filters
Rotor blocked
Clean rotor
Pond extremely dirty
Remove algae and leaves from the pond,
change the water
Quartz glass tube soiled
Remove UVC clarifying unit and clean the
quartz glass tube
UVC lamp does not light up
Lamp overheated. The temperature switch has
switched off the lamp
The lamp will automatically switch on again
once cooled down
UVC lamp defective
Replace the UVC lamp
UVC lamp is not correctly seated in the socket
Correctly insert the UVC lamp into the socket
Unit switches off after a short running period
Water temperature too high
Note maximum water temperature of +35°
Maintenance and cleaning
WARNING
Possible death or severe injury from hazardous electrical voltage!
•Prior to reaching into the water, isolate (switch off and disconnect) all units/devices used in the water.
•Isolate the device (disconnect from the power supply) before carrying out any work on it.
CAUTION
The ultra-violet radiation of the UVC lamp can burn your eyes and skin.
•Never operate the UVC lamp outside its casing.
•Never operate the UVC lamp in a casing that is defective.

-EN -
18
Filtral 2500: Opening the filter housing and cleaning the different filters (Fig. E-G)
Unscrew the branch valve (12) and the attachment elements. Pull the clamps on both sides of the bottom strainer cas-
ing (2) to the side and lift off the top strainer casing (1). Remove the foam filter (3) and the UVC clarifying unit including
pump (20), and the fine foam filters (22), bio surface elements (23) and the gravel bag (24).
Clean the bottom strainer casing (2) and the top strainer casing (1) with clear water using a brush. Wash out foam fil-
ters (3, 22), bio-surface elements (23) and the gravel bag (24) under running water. Do not use chemical cleaning
agents as they would kill the micro-organisms in the different filter media. At the beginning, this entails a reduced filter
capacity.
Filtral 5000: Opening the filter housing and cleaning the different filters (Fig. E-G)
Unscrew the branch valve (12) and the attachment elements. Pull the clamps on both sides of the bottom strainer cas-
ing (2) to the side and lift off the top strainer casing (1). Remove the UVC clarifying unit including pump (20), foam fil-
ters (3, 22), bio surface elements (23) and gravel bags (24). When the aeration stone (25) is connected, put it to the
side. Clean the bottom strainer casing (2) and the top strainer casing (1) with clear water using a brush. Wash out foam
filters (3, 22), bio-surface elements (23) and gravel bags (24) under running water. Do not use chemical cleaning
agents as they would kill the micro-organisms in the different filter media. At the beginning, this entails a reduced filter
capacity.
Unscrew pump (28) from the UVC water housing (26). Unscrew the pump lid (27) counter-clockwise (bayonet closure)
and remove rotor (29). Clean all components using clean water and a brush. After cleaning the pump, reassemble in
the reverse order.
Opening and cleaning the UVC water housing
NOTE
For safety reasons, the UVC lamp can only be switched on when the unit head has been correctly fitted into
the casing.
The UVC water housing (26) is fastened to the unit head (31) by means of a bayonet closure. Press on the engage-
ment lug (30) at the unit head (31), turn the UVC water housing (26) counter-clockwise and carefully pull it off the unit
head (31). Clean the UVC water housing (26) under running water. Check the quartz glass (33) for damage and clean
its outer face with a moist cloth.
Note: For an optimum filter performance, we recommend to replace the UVC lamp after approx. 8000 operating hours.
Refer to 'Replace UVC lamp'.
Filtral 2500: Assembly of the unit (Fig. S-V)
Bolt the pump (28) to the UVC water housing (26) using the union nut. Insert fine foam filter (22) in the bottom strainer
casing (2), place the bio surface elements (23) and the gravel bag (24) in the bottom strainer casing (2). Insert the UVC
clarifying unit including the pump (20). Insert the foam filter (3). Attach the top strainer casing (1) and press it onto the
bottom strainer casing (2) until the clamps engage in the bottom strainer casing. Important: Guide the connection ca-
ble (7) through the cable opening at the bottom strainer casing (2) and clip with the cable kink protection in the bottom
strainer casing (U, 37).
Filtral 5000: Assembly of the unit (Fig. S-V)
Bolt the pump (28) to the UVC water housing (26) using the union nut. Place the bio surface element (23) and gravel
bags (24) in the bottom strainer casing (2). Place the aeration stone (25) between the gravel bags (24). Ensure that the
hose is not kinked. Place the foam filters (3, 22) in the bottom strainer casing (2). Insert the UVC clarifying unit includ-
ing the pump (20). Attach the top strainer casing (1) and press it onto the bottom strainer casing (2) until the clamps
engage in the bottom strainer casing. Important: Lead the connection cable (7) through the cable opening in the bot-
tom strainer casing (2) and route the cable such that pinching is avoided.

-EN -
19
UVC lamp replacement
CAUTION
Quartz glass and UVC lamp can break and cause cut injuries.
•Handle the quartz glass and UVC lamp with care.
CAUTION
The ultra-violet radiation of the UVC lamp can burn your eyes and skin.
•Never operate the UVC lamp outside its casing.
•Never operate the UVC lamp in a casing that is defective.
•Open the UVC water housing (see "Opening and cleaning the UVC water housing").
•Remove the self-tapping screw (32).
•Unscrew the clamping screw (34) from the unit head (31) by turning counter-clockwise.
•Pull off the quartz glass (33) and the O-ring (35) while slightly turning the unit head (31).
•Pull out the UVC lamp (36) and replace.
Important: Only use lamps the identification and capacity data of which correspond to the information on the type
plate.
•Check the quartz glass (33) and the O ring (35) for damage.
•Insert the quartz glass (33) including the O ring (35) against the stop in the unit head (31).
•Tighten the clamping screw (34) clockwise up to the stop.
•Turn in and tighten the self-tapping screw (32).
•Close the UVC water housing (see "Closing the UVC water housing").
Storage/overwintering
Remove the unit at temperatures below zero degrees centigrade. Thoroughly clean and check the unit for damage.
Store the unit immersed in water or filled with water in a frost-free place. Do not flood the power plug!
Wear parts
•Filter media
•Impeller
•UVC lamp, quartz glass and O ring for quartz glass
Spare parts
The use of original parts from OASE ensures continued
safe and reliable operation of the unit.
Please visit our website for spare parts drawings and spare
parts.
www.oase-livingwater.com/spareparts
Disposal
NOTE
Do not dispose of this unit with domestic waste.
•Render the unit unusable beforehand by cutting the cables and dispose of the unit via the return system
provided for this purpose.
Only dispose of the UVC lamp by using the return system provided for this purpose.

-FR -
20
-FR -
Traduction de la notice d'emploi originale
AVERTISSEMENT
•Attention :
Dans le cas où cet appareil serait utilisé par des mineurs de moins
de 8 ans ainsi que par des personnes souffrant d'un handicap men-
tal ou plus généralement par des personnes manquant d'expé-
rience, un adulte averti devra être présent, qui renseignera le mi-
neur ou la personne fragilisée concernée sur le bon emploi de ce
matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne
pas laisser un enfant sans surveillance pour le nettoyage ou l'entre-
tien.
•Veiller à ce que l'appareil soit absolument protégé par fusible par le
biais d’une protection différentielle avec un courant assigné de
30 mA maximum.
•Ne brancher l'appareil que lorsque les caractéristiques électriques
de l'appareil et de l'alimentation électrique correspondent. Les carac-
téristiques de l'appareil sont indiquées sur la plaque signalétique de
l'appareil, sur l'emballage ou dans cette notice d'emploi.
•La mort ou des blessures graves par choc électrique sont possibles
! Avant de mettre les mains dans l'eau, débranchez les appareils
dans l'eau d'une tension >12 V CA ou >30 V CC.
•Ne pas utiliser l'appareil lorsque les câbles électriques ou les boîtiers
sont endommagés.
•Utiliser l'appareil uniquement lorsque personne ne se trouve dans
l'eau.
Consignes de sécurité
Raccordement électrique
•Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusive-
ment réservée à un technicien électricien.
•Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser
les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience.
Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régio-
nales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.
•En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.
•Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation
en extérieur (protégé contre les projections d'eau).
•Protéger les raccordements à fiche contre l'humidité.
•Raccorder l'appareil uniquement à une prise installée de manière réglementaire.
