Oase Biotec 30 Manual

1
Biotec 30Biotec 30 Biotec 30Biotec 30
Biotec 30
Gebrauchsanweisung
Directions for use
Mode d’emploi
Gebruiksaanwijzing
29739-06C
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:241

2
Inhalt Deutsch Seite
Produktbeschreibung 3
Montage 3
Aufstellung 4
Inbetriebnahme 4
Besondere Hinweise 4
Wartung und Reinigung 4-5
Überwinterung 5
Garantie 5-6
Contenu Français Page
Description 12
Installation 12-13
Mise en service 13
Conseils spécifiques 13
Entretien et nettoyage 13-14
Hivernage 14
Garantie 14-15
Contents English Page
Product description 8
Assembly 8
Installation 8
Start-up 9
Special guidelines 9
Maintenance and cleaning 9
Winter 10
Guarantee 10
Inhoud Nederlands Pagina
Productbeschrijving 17
Montage 17
Opstelling 18
Ingebruikname 18
Speciale instructies 18
Onderhoud en reiniging 18-19
Overwintering 19
Garantie 19-20
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:242

3
Produktbeschreibung
Biotec 30 ist ein Mehrzonenfilter für große Teiche bis zu 130 m³,
bei Fischbesatz bis zu 65 m³. Durch die Anordnung von
Filterbürsten, Filtermatten und Filterschäumen wird die Filtrierung
von groben Schmutzpartikeln beschleunigt. Dieses erleichtert die
Arbeit der Mikroorganismen zum Abbau von schädlichen
Nährstoffen.
Gebrauchsanweisung
Montage
Für den Einsatz des Biotec-Filters müssen die Anschlussteile
und Dichtungen montiert werden. Siehe hierzu Bild 1-4 im Anhang.
1. Einlauf (Bild 1):
Stufenschlauchtülle 1½" (1) mit passender Flachdichtung1½" (2)
bestücken, dann mit Einlaufdüse (3) von innen verschrauben.
Luftschlauch (4) aufstecken. Stufenschlauchtülle 2“ (5) mit
passender Flachdichtung 2“(6) und Reduzierstück (7) versehen
und wie Stufenschlauchtülle 1½“ montieren. Achtung:
Schlitzöffnung der Einlaufdüse muss nach unten zeigen!
2. Schmutzablauf (Bild 1):
Ablauf (8) mit passender Flachdichtung (9) versehen und von
unten in die Behälterbohrung stecken. Von innen mit
beiliegenden Schrauben (10) fest verschrauben.
3. Klarwasserablauf (Bild 2):
Gewindenippel (11) mit Unterlegscheibe (12) und passender
Flachdichtung 1" (13) von innen durch die Behälterbohrung
stecken. Von außen ebenfalls Flachdichtung aufstecken und
Kugelhahn (14) aufschrauben.
4. Auslauf (Bild 2):
Dichtring (15) in die Bohrung einlegen und Auslaufrohr DN 100
x 150 (16) einstecken. Die Dichtlippe muss nach innen zeigen.
Das Auslaufrohr DN 100 x 150 kann mit 2 beiligenden Rohren
DN 100 x 500 (37) verlängert werden.
5. Bitron 15/25 (Bild 3):
Für den Anschluss von Bitron 15/25 sind zusätzlich zu den
beim Bitron 15/25 bereits vorhandenen Anbauteilen noch 2
Flachdichtungen pro Bitronauslauf anzubringen (im Einlaufset
Biotec 30 enthalten). Dazu Flachdichtung 1½"(2) auf den
Bitronauslauf stecken und anschließend Distanzring (17) und
O-Ring 48 x 4 (18) aufstecken. Bitron 15/25 durch die
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:243

4
Aufstellung
Teichfilter auf ebenen festen Boden aufstellen. Bei Verwendung
mit UVC-Leuchte mindestens 2 m Abstand vom Wasser einhalten.
Evtl. schon berücksichtigen, falls später ein Bitron nachgerüstet
werden soll.
Gebrauchsanweisung
Inbetriebnahme
1. Pumpe im Teich durch einen Schlauch mit der Tülle am Filter
verbinden.
•Tülle zur Schlauchgröße passend absägen
•Schlauchenden zum Aufstecken evtl. kurz vorher in
kochendes Wasser tauchen
•knickfrei und trittfest verlegen
•Schlauchenden mit Schlauchklemme versehen
2. Hausabflussrohre DN 100 vom Filterauslauf bis zum Einlauf
in den Teich mit mindestens 1% Gefälle zusammenstecken.
Wenn die Rohre nicht UV-beständig sind, evtl. mit Erde
bedecken. Der Schmutzwasserablauf ist mit Abflussrohren DN
70 zu verlängern.
3. Pumpe einschalten und Wasserdurchlauf testen.
Besondere Hinweise:
•Die Schlauchanschlüsse am Filter müssen sorgfältig
montiert sein.
•Der Filter darf in keinem Fall überlaufen (z.B. durch
Verstopfung im Abfluss). Gefahr der Teichentleerung.
•Das Filtersystem ist ein biologisches System und
benötigt bei Neuinstallation einige Wochen bis zur vollen
Wirksamkeit.
•Der Filter sollte permanent in Betrieb sein und nicht
austrocknen.
Behälterbohrungen stecken und von innen O-Ring 48 x 4 (18)
gegenlegen. Einlaufdüse (3) aufschrauben.
6. Bitron 36/72 (Bild 4)
Jeweils einen O-Ring 48 x 4 (18) auf den Bitron-Auslauf
stecken. Bitron 36/72 durch die Behälterbohrung stecken und
von innen jeweils einen O-Ring 48 x 4 (18) gegenlegen.
Einlaufdüse (3) aufschrauben. Siehe hierzu auch Gebrauchs-
anweisung Bitron 36/72.
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:244

5
Gebrauchsanweisung
Überwinterung
Filter reinigen, Filterbehälter und Schläuche entleeren und trocken
stehen lassen.
Wartung und Reinigung (Bild 5)
Biotec Filter sind wartungsfrei, jedoch müssen sie bei Bedarf
gereinigt werden.
Zum Ablassen des Schmutzwassers den Schieber (19) öffnen.
So kann das Schmutzwasser ungehindert ablaufen. Bei Bedarf
kann über den Klarwasserablauf (14) ein Teil sauberen Wassers
abgelassen werden. Dadurch wird die Schmutzwassermenge
deutlich geringer.
1. Die Filterbürsten (20) möglichst häufig reinigen.Dazu
Bürstenrahmen abspülen. Dies kann im oder außerhalb des
Behälters erfolgen. Die Bürsten sollen mit dem unteren Ende
an der schwarzen Filtermatte anliegen.(Bild 6)
2. Die Filtermatten (21) nur nach Bedarf reinigen. Ihre
Wirksamkeit nimmt mit steigendem Bakterienbewuchs zu.
Auch die Reinigung der Filtermatten kann im oder außerhalb
des Behälters erfolgen. Die Filtermatten 1-5 müssen in der
richtigen Reihenfolge montiert werden. Filtermatte # 5 hat
eine Dichtlippe. Diese muß am Zwischenboden (25) anliegen.
(Bild 6)
3. Die blauen (22) und roten (23) Schwämme dann reinigen,
wenn kein ausreichender Durchfluss mehr gegeben ist und
der Wasserspiegel über die Filterschwämme ansteigt. Dazu
können die Schaumaufnahmen einfach aus dem
Zwischenboden (25) herausgezogen werden.
Filterelemente nur mit Wasser abspülen. Keine chemischen
Reinigungsmittel verwenden!
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:245

6
Gebrauchsanweisung
Garantie
Auf dieses OASE-Gerätgewährenwir eine Funktionsgarantievon
3 Jahren.
Der Garantieschutz beginnt mit dem Tage des Verkaufs oder
vorher mit dem Tage der ersten Inbetriebnahme. Die Urkunde gilt
nur in Verbindung mit dem Kaufbeleg.
Unsere Garantieleistung erstreckt sich auf Material- oder Fer-
tigungsfehler. Beanstandungen deren Ursachen auf Einbau- und
Bedienungsfehler sowie mangelnde Pflege, Frosteinwirkung,
KalkablagerungenoderunsachgemäßeReparaturversuchezurück-
zuführensind, sowie alleVerschleißteile, fallen nichtunterunseren
Garantieschutz.
In unserer Fertigung wird ausschließlich Qualitätsmaterial ver-
arbeitet. Sollte dennoch das Gerät Anlaß zu einer berechtigten
Beanstandung geben, so haben Sie entsprechend nach unserer
Wahl Anspruch auf kostenlose Nachbesserung oder Ersatz der
defekten Teile. Eine Berechnung der Montagekosten behalten wir
uns vor. Grundsätzlich werden Garantie-Reparaturen nur von uns
oder einem von uns genehmigten Reparaturbebetrieb durchge-
führt. Wir haften nicht für Folgeschäden die durch Ausfall dieses
Gerätes entstehen. Müssen Sie unseren Garantieschutz einmal
in Anspruch nehmen, dann senden Sie an uns frachtfrei das
beanstandete Gerät oder Geräteteil mit Ihrem Kaufbeleg, der
Garantie-Urkunde und Angabe des beanstandeten Fehlers ein.
Reklamationen auf Grund von Transportschäden können wir nur
weiterleiten, wenn der Schaden bei Zustellung der Ware von der
Spedition, Bahn oder Post festgestellt und bestätigt wird. Nur
dann ist es möglich, Ansprüche gegenüber der Spedition, Bahn
oder Post geltend zu machen.
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:246

7

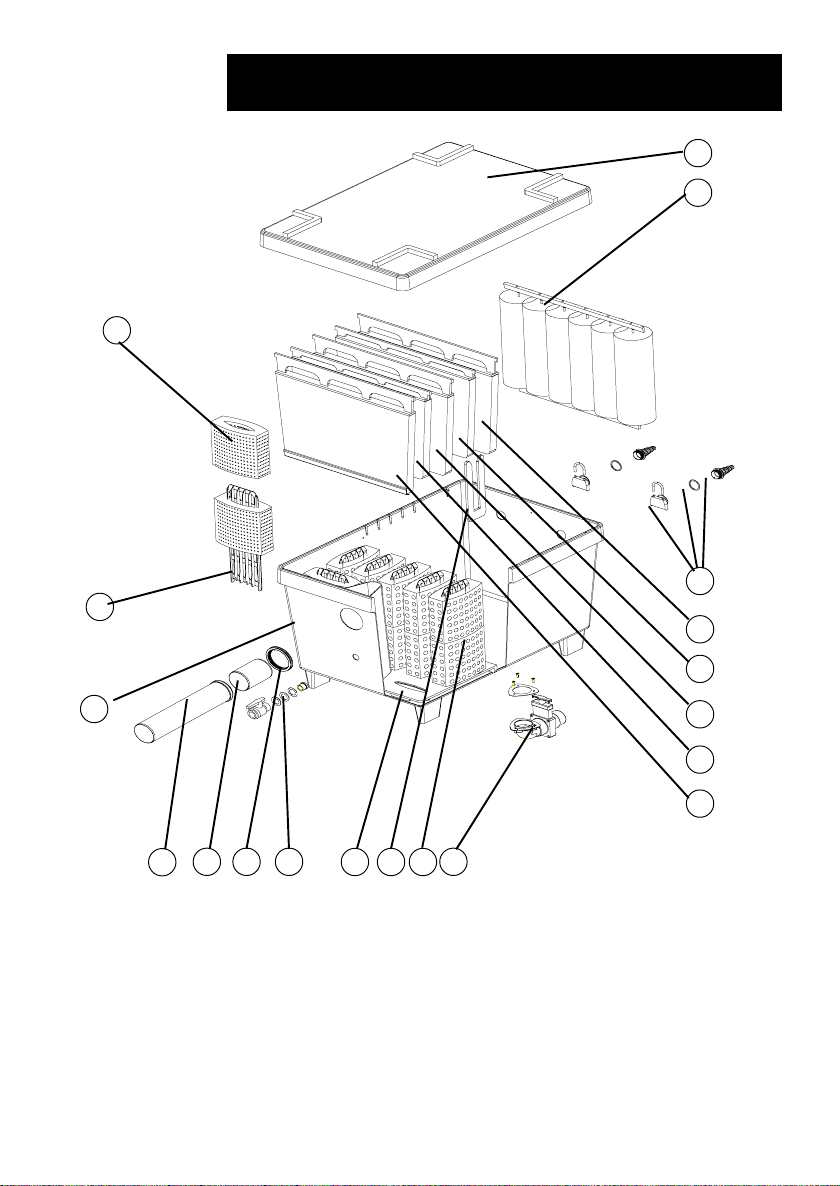

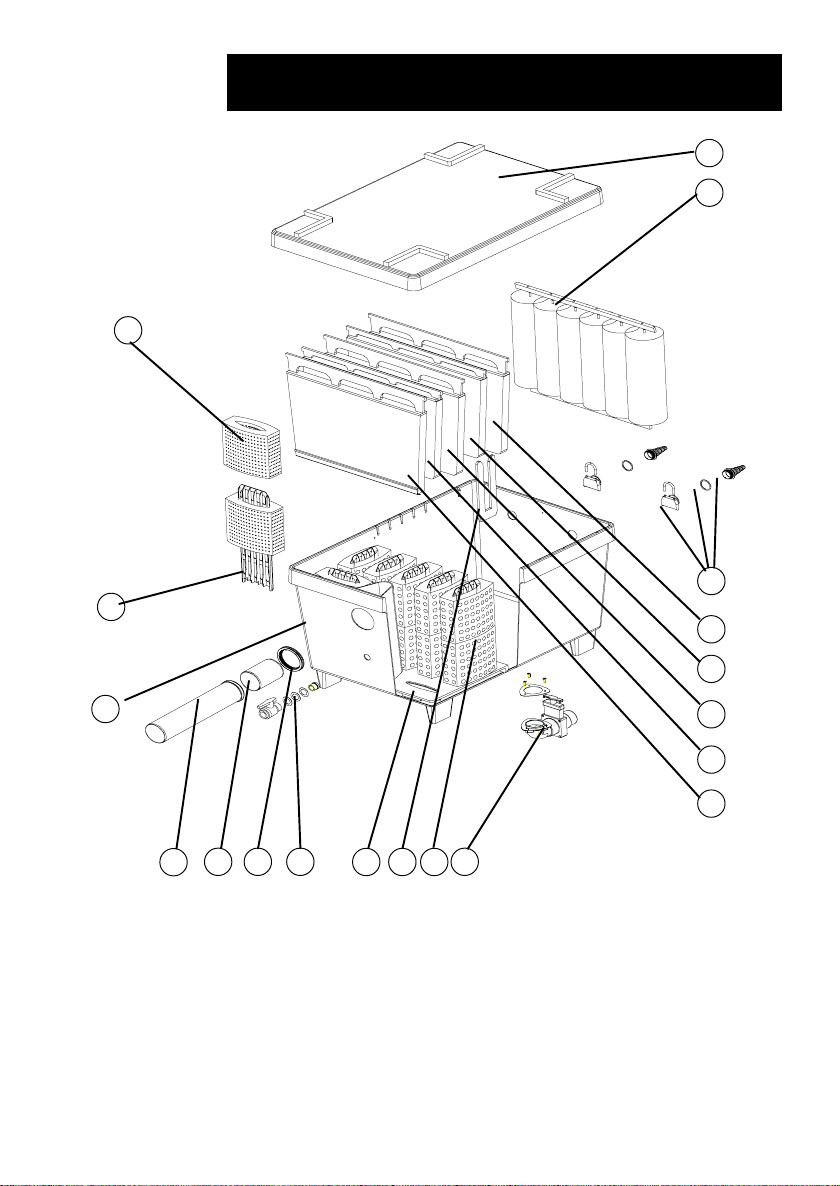

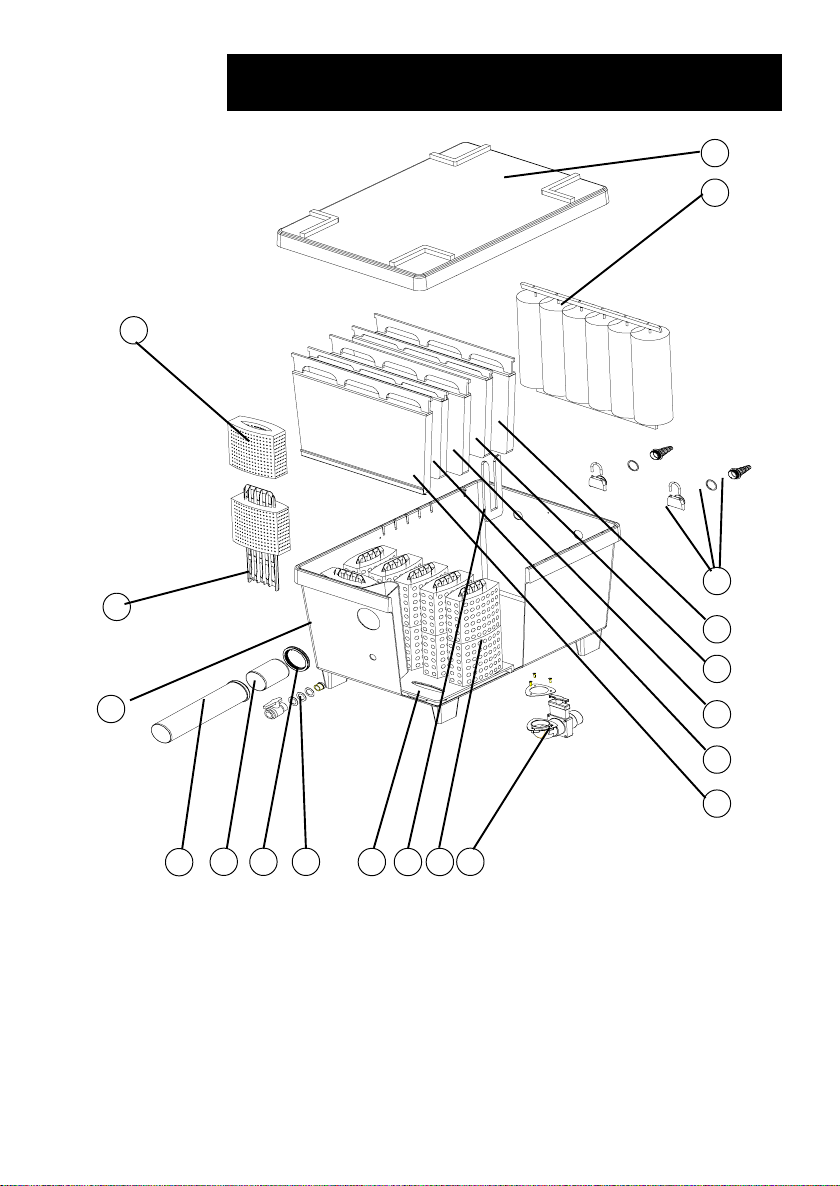

15. Dichtung DN100
16. Auslaufrohr DN100 x 150
20. Bürstenrahmen
22. Filterschaum blau
23. Filterschaum rot
24. Behälter
25. Zwischenboden
26. Schaumaufnahme
27. Deckel
28. Zulaufset
29. Filtermatte T schw.
30. Filtermatte H schw.
31. Filtermatte T grün
32. Filtermatte H grün
33. Filtermatte mit Dichtlippe
34. Bodenablaufset
35. Abstandhalter
36. Ablaufgarnitur 1“
37. Auslaufrohr DN 100 x 500
Gebrauchsanweisung
32
23
27
20
28
29
30
31
34353615
33
16
37 2225
26
24
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:247

8
Product description
Biotec 30 is a multi-zone filter for large ponds up to 130 m³, or up
to 65 m³ for fish ponds. The arrangement of brushes, mats and
sponges in this filter accelerates the filtration of larger dirt parti-
cles. This allows the microorganisms to break down harmful nu-
trients more effectively.
Assembly
In order to use the Biotec filter, it is necessary to fit the connect-
ing parts and washers. See Illustrations 1-4 at the end.
1. Inlet (Illustration 1):
Attach matching gasket (2) to the stepped hose adapter 1½"
(1) then screw together with inlet nozzle (3) from the inside.
Attach air hose (4). Fit matching gasket 2"(6) and reducer (7)
to the 2” stepped hose adapter 2" (5) and fit in the same way
as the 1½” stepped hose adapter. Caution: Slit opening of
inlet nozzle must point downwards!
2. Dirt outlet (Illustration 1):
Attach matching gasket (9) to outlet (8) and push into hole at
bottom of container. Screw tightly into place from the inside
using enclosed screws (10).
3. Clear water outlet (Illustration 2):
Push thread nipple (11) with washer (12) and matching gasket
1" (13) through the hole of the container from the inside. Fit a
gasket from the outside, too, and screw on ball cock (14).
4. Outlet (Illustration 2):
Insert seal ring (15) into borehole and push in outlet pipe DN
100 x 150 (16).The sealing lip must point to the inside. The
outlet pipe DN 100 x1 50 can be extended with 2 enclosed
pipes DN 100 x 500 (37).
5. Bitron 15/12 (Illustration 3):
In order to connect the Bitron 15/25, another 2 gaskets per
Bitron outlet have to be fitted (included in Biotec 30 inlet set) in
addition to the extension components included with the Bitron
15/25. Put the gasket 1½" (2) on the Bitron outlet and then fit
the spacer ring (17) and O-ring 48 x 4mm (18). Attach Bitron
15/25 at the boreholes in the container and press the O-Ring
48 x 4 (18) against the container wall from the inside. Screw
on inlet nozzle (3).
Direction for use
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:248

9
Directions for use
Start-up
1. Connect pump in pond via a hose to the adapter on the filter.
•Cut adapter to right size to fit hose
•If necessary, briefly dip ends of hose in boiling water
before attaching
•Lay hose without twists and so that it cannot be stepped on
•Affix hose clips to ends of hose
2. Lay domestic DN 100 drainage pipes from the filter outlet to
the pond inlet with a gradient of at least 1%. If the pipes are
not UV-resistant, possibly cover them with earth.Extend the
wastewater outlet with DN 70 drainage pipes.
3. Switch on pump and test water flow.
Special guidelines:
•The hose connections on the filter must be fitted with care.
•The filter must never overflow (e.g. due to a clogged drain).
Danger of pond emptying.
•The filter system is a biological system and requires a few
weeks after initial installation to become fully effective.
•The filter should be in permanent operation and never run dry.
Installation
Place filter on a firm level base. If using a UVC lamp, leave a gap
of at least 2 m to the water. You might wish to do this in any
case, should you wish to add a Bitron later on.
6. Bitron 36/72 (Illustration 4)
Put one 48 x 4 O-ring (18) on each Bitron outlet. Attach the
Bitron 36/72 through the boreholes in the container and press
a 48 x 4 O-ring (18) against the container wall from the inside
for each attachment. Screw the inlet nozzle (3) on. See also the
instructions for the Bitron 36/72.
Maintenance and cleaning (Illustration 5)
Biotec filters are maintenance-free, however they should be
cleaned whenever necessary.
To drain off the wastewater, pull out the slide valve (19). This lets
the wastewater drain away freely. If necessary, some clean water
can be drained via the clear water outlet (14). This significantly
reduces the amount of dirty water.
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:249

10
1. Clean the filter brushes (20) as often as possible. To do this,
rinse the brush frame. This can be done inside or outside the
container. The bottom end of the brushes should rest on the
black filter mat.(Illustration 6)
2. Only clean the filter mats (21) when necessary. They become
more effective as bacterial growth increases. The filter mats
can also be cleaned inside or outside the container. The filter
mats 1-5 must be fitted in the correct order. Filter mat # 5 has
a sealing lip. This must rest on the intermediate base (25).
(Illustration 6)
3. Clean the blue (22) and red (23) sponges when the water
through-flow is no longer adequate and the water level rises
above the sponges. The sponge holders can be easily pulled
out of the intermediate base (25) to facilitate cleaning.
Only rinse filter elements with water. Do not use chemical
cleansing agents!
Directions for use
Winter
Clean filter, empty container and hoses and leave to dry.
Guarantee
A function guarantee of 3 years is given on this OASE device.
The guarantee begins with the day the device is sold or prior to this
with the day it was first put into operation. The certificate is only
valid together with the receipt of purchase.
Our guarantee covers faults in material or defects of fabrication.
Our guarantee does not apply to claims resulting from installation
andoperation faultsas well aslack ofmaintenance, effects offrost,
furring or inexpert repair attempts, as well as all wear parts.
Ourmanufacturing departmentexclusively usesquality materials.
Should the device, in spite of this, give rise to a justified claim, you
will be entitled to have the device retouched free of charge or the
defective parts replaced. We reserve the right to charge assembly
costs.Allguarantee repairsare carried outby usor by a repair shop
authorised by us. We do not accept liability for subsequent
damage resulting from the failure of this device. Should you ever
have to make a guarantee claim, please send the device under
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2410

11
Directions for use
objectionordevicecomponenttogetherwithyourreceipt, guarantee
cardandspecificationofthedefect to us, freightprepaid.Complaints
due to damage in transit can only be referred to the appropriate
quarter if the damage was ascertained and confirmed on receipt of
the goods on behalf of the forwarding agent, the railway or post
office. Only then is it possible to lodge claims against the
forwarding agent, railway or post office.
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2411

12
15. Gasket DN100
16. Outlet pipe DN 100 x 150
20. Brush frame
22. Filter sponge - blue
23. Filter sponge - red
24. Container
25. Intermediate base
26. Sponge holder
27. Lid
28. Inlet set
29. Filter mat T - black
30. Filter mat H - black
31. Filter mat T - green
32. Filter mat H - green
33. Filter mat with sealing lip
34. Base outlet set
35. Spacer
36. 1“ outlet set
37. Outlet pipe DN 100 x 500
Directions for use
32
23
27
20
28
29
30
31
34353615
33
16
37 2225
26
24
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2412

13
Description
Biotec 30 est un filtre à plusieurs zones pour des grands bassins
jusqu'à 130 m³ et une densité de poissons jusqu'à 65 m³. Avec
la distribution de brosses, de nattes et de mousses de filtration,
la filtration de particules de gros diamètre est accélérée, ce qui
facilite le travail des micro-organismes consistant à réduire les
substances nutritives nocives.
Mode d'emploi
Installation
Pour mettre en service le filtre Biotec, il est nécessaire de monter
les raccordements et les joints. Cf. figure 1 à 4 dans l'annexe.
1. Entrée (figure n° 1) :
Equiper le raccord universel 1½" (1) du joint plat approprié
1½"(2), par la suite, le visser de l'intérieur avec la buse d'entrée
(3). Enfoncez le tuyau d'air (4) par dessus.Equiper le raccord
universel 2“ (5) du joint plat correspondant (6) et du raccord de
réduction (7) et procéder de la même manière que pour le
montage du raccord universel 1½“. Attention : l'ouverture de
fente de la buse d'entrée doit être montée vers le bas !
2. Ecoulement des salissures (figure n° 1) :
Equiper l'écoulement (8) du joint plat approprié (9) et l'enfoncer
à partir du fond dans le perçage du récipient. Visser de l'intérieur
avec les vis inclues (10).
3. Ecoulement de l'eau claire (figure n° 2) :
Enfoncer le raccord fileté (11) avec la rondelle brute (12) et le
joint plat approprié 1" (13) de l'intérieur à travers le perçage du
récipient. Egalement enfoncer de l'extérieur le joint plat et visser
le robinet à boisseau sphérique (14).
4. Sortie (figure n° 2) :
Placer le joint d'étanchéité (15) dans le perçage et raccorder
le tuyau d'écoulement DN 100 x 150 (16). La lèvre d'étanchéité
doit être montée vers l'intérieur. Le tuyau d’écoulement DN
100 x 150 peut être prolongé au moyen des deux tuyaux DN
100 x 500 (37).
5. Bitron 15/25 (figure n° 3) :
Pour le raccordement du Bitron 15/25, il est nécessaire, en
plus des pièces d’adaptation déjà fournies avec ce dernier, de
placer 2 joints plats supplémentaires par sortie du Bitron (in-
clus dans le kit d’entrée du Biotec 30). Placer le joint plat
1½“(2) sur la sortie du Bitron et ensuite placer l’anneau d’écar-
tement (17) et le joint torique 48 x 4 (18). Pousser le Bitron
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2413

14
Mode d'emploi
Installation
Installez le filtre de bassin sur fond plat et stable. En cas
d'utilisation avec une lampe UVC, respectez un écart d'au moins
2 m de l'eau. Eventuellement en tenir compte lors d'un équipement
supplémentaire du Bitron.
Mise en service
1. Dans le bassin, raccordez la pompe au filtre avec un tuyau et
un passe-fil.
•Sciez le passe-fil conformément à la taille du tuyau
•Eventuellement, plongez quelques instants les bouts de
tuyaux dans de l'eau bouillante avant de les enfoncer
•Posez le tuyau de manière à ne pas créer de coude et
d'endommagements
•Equipez les bouts de tuyaux de colliers de serrage
2. Raccordez les tuyaux d'écoulement ménagers DN 100 de la
sortie du filtre jusqu'à l'entrée dans le bassin en rampe de 1%
min. Si les tuyaux ne sont pas résistants aux UV,
éventuellement les couvrir de terre. L'écoulement d'eau chargée
doit être rallongé par des tuyaux d'écoulement DN 70.
3. Actionner la pompe et tester le passage d'eau.
Conseils spécifiques :
•Les raccordements de tuyaux du filtre doivent être
correctement montés.
•Le filtre ne doit en aucun cas déborder (par ex. obstruction à
l'écoulement). Danger de vidage du bassin.
•Le système de filtration est un système biologique et,
récemment installé, nécessite plusieurs semaines pour
atteindre une efficacité totale.
•Le filtre devrait être sans cesse en service et ne pas dessécher.
15/25 à travers les perçages du récipient et tenez le joint torique
(18) contre de l’autre côté. Visser la buse d’entrée (3).
6. Bitron 36/72 (figure n° 4)
Resp. placer un joint torique 48 x 4 (18) sur l’écoulement du
Bitron. Passer le Bitron 36/72 à travers le perçage du réci-
pient et resp. placer contre un joint torique 48 x 4 (18) à partir
de l’intérieur. Dévisser la buse d’entrée (3). Cf. également mode
d’emploi du Bitron 36/72.
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2414

15
Hivernage
Nettoyer le filtre, vider le récipient du filtre et les tuyaux et les
garder au sec.
Mode d'emploi
Entretien et nettoyage (figure n° 5)
Les filtres Biotec ne nécessitent pas d'entretien, mais doivent
subir un nettoyage si besoin est.
Pour laisser écouler l’eau chargée, retirez la vanne (19). Ainsi,
l'eau chargée pourra s'écouler sans problèmes. Si nécessaire,
une partie de l'eau propre peut s'écouler à travers l'écoulement de
l'eau claire (14). Ceci permet une réduction sensible de la quan-
tité d'eau chargée.
1. Si possible, nettoyez souvent les brosses de filtration (20).
Rincez le cadre des brosses. Ceci peut être effectué soit à
l'intérieur, soit à l'extérieur du récipient. La partie inférieure
des brosses doit être en contact avec la natte de filtration
noire.(Figure n° 6)
2. Uniquement nettoyer les nattes de filtration (21) si besoin
est. Leur efficacité est optimisée avec le logement croissant
de bactéries. Le nettoyage des nattes de filtration peut
également être effectué soit à l'intérieur, soit à l'extérieur du
récipient. Les nattes de filtration 1 à 5 doivent être montées
dans l'ordre correct. La natte de filtration n°5 est équipée
d’une lèvre d’étanchéité. Cette dernière doit être placée
contre le fond intermédiaire (25). (Image 6)
3. Nettoyer les mousses bleues (22) et rouges (23) lorsque
l'eau ne passe plus et que le niveau d'eau dépasse les
mousses de filtration. Le dépôt d'écume peut alors
simplement être retiré du fond intermédiaire.
Rincer les éléments de filtration uniquement à l'eau. Ne
pas utiliser de détergents !
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2415

16
Mode d'emploi
Garantie
Pour cet appareil OASE, nous vous accordons une garantie de
fonctionnement de 3 ans.
La garantie prend effet le jour de la vente ou, avant, le jour de la
premièremiseenservice.Ledocumentn'est valablequ'accompagné
du bon d'achat.
Notre garantie se porte sur des défauts de matériel ou de
fabrication. Des dommages dus à des erreurs de montage et
d'utilisation ou bien à un entretien insuffisant, à l'action du gel, à
des dépôts de calcaire ou à des essais de réparation ne tombent
pas sous notre garantie, pas plus que les pièces d'usure.
Seul un matériau de qualité entre dans notre fabrication. S'il devait
cependant s'avérer que l'appareil fasse l'objet d'une réclamation
justifiée, il vous sera accordé soit une réparation gratuite soit un
remplacement des pièces défectueuses, suivant notre décision.
Nous nous réservons le droit d'une facturation des frais de
montage. Les réparations faisant l'objet de la garantie seront
toujours effectuées par nos soins ou par une entreprise ayant reçu
notre autorisation. Nous déclinons toute responsabilité pour des
dommagesconsécutifs résultant de la panne de cet appareil. Si
vousdeviezfaire appel ànotregarantie,envoyez-nous l'appareil ou
la pièce faisant l'objet de votre réclamation franco de port avec le
bond'achat, lecertificat de garantie, et ennous indiquantle défaut.
Nous ne pouvons transmettre les réclamations dues à des
dommages de transport que si le dommage a fait l'objet d'un
constat confirmé lors de la livraison de la marchandise par un
transporteur, le chemin de fer ou la poste. C'est la seule possibilité
de faire valoir des droits par rapport au transporteur, au chemin de
fer ou à la poste.
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2416

17
15. Joint d'étanchéité DN100
16. Tuyau d'écoulement DN100 x 150
20. Cadre des brosses
22. Mousse de filtration bleue
23. Mousse de filtration rouge
24. Récipient
25. Fond intermédiaire
26. Dépôt d'écume
27. Couvercle
28. Kit d'alimentation
29. Natte de filtration T noire
30. Natte de filtration H noire
31. Natte de filtration T verte
32. Natte de filtration H verte
33. Natte de filtration avec lèvre
d‘étanchéité
34. Kit d'écoulement du fond
35. Détenteur d'écart
36. Garniture d'écoulement 1“
37. Tuyau d'écoulement DN100 x 500
Mode d'emploi
32
23
27
20
28
29
30
31
34353615
33
16
37 2225
26
24
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2417

18
Productbeschrijving
Biotec 30 is een meerkamerfilter voor grote vijvers tot 130 m³, bij
een visstand tot 65 m³. Door de rangschikking van filterborstels,
filtermatten en filterschuimen wordt de filtrering van grove
vuildeeltjes versneld. Dit vergemakkelijkt het werk van de micro-
organismen om schadelijke voedingsstoffen af te breken.
Gebruiksaanwijzing
Montage
Voor de inzet van de Biotec-filter moeten de aansluitdelen en
dichtingen gemonteerd worden. Zie hiervoor afbeelding 1-4 in
het aanhangsel.
1. Inlaat (afbeelding 1):
Trapsgewijs slangmondstuk 1½" (1) met passende
vlakafdichting 1½"(2) uitrusten, dan van binnen vastschroeven
met inlaatmondstuk (3). Luchtslang (4) erop steken. Trapsgewijs
slangmondstuk 2“ (5) voorzien van passende vlakafdichting
(6) en verloopstuk (7) en monteren zoals trapsgewijs
slangmondstuk 1½“. Opgelet: Sleufopening van het
inlaatmondstuk moet naar beneden wijzen !
2. Vuilafloop (afbeelding 1):
Afloop (8) voorzien van een passende vlakafdichting (9) en van
onder in de reservoirboring steken. Aan binnenzijden stevig
vastschroeven met de meegeleverde schroeven (10).
3. Afloop voor helder water (afbeelding 2):
Schroefdraadnippel (11) met onderlegplaatje (12) en passende
vlakafdichting 1"(13) van binnen door de reservoirboring steken.
Van buiten eveneens de vlakafdichting erop steken en de
kogelkraan (14) erop schroeven.
4. Uitloop (afbeelding 2):
Dichtring (15) in de boring leggen en afvoerbuis DN 100 x
150(16) erin steken. De dichtlip moet naar binnen wijzen.
Afvoerbuis DN 100 x 150 kan met 2 bijgevoegde buizen DN
100 x 500 (37) worden verlengd.
5. Bitron 15/25 (afbeelding 3):
Voor de aansluiting van Bitron 15/25 moeten in aanvulling tot
de bij de Bitron 15/25 reeds voorhanden aanbouwdelen nog 2
vlakafdichtingen per Bitron-uitloop aangebracht worden (zitten
in de inlaatset Biotec 30). Daartoe de vlakafdichting 1½" (2)
op de Bitron-uitloop steken en vervolgens de afstandsring (17)
en de O-ring 48 x 4 mm(18) erop steken. Bitron 15/25 door de
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2418

19
Gebruiksaanwijzing
Opstelling
Vijverfilter op effen, stevige grond opstellen. Bij gebruik met UVC-
lamp minstens 2 m afstand tot het water aanhouden. Er evt. reeds
rekening mee houden dat er later een Bitron moet worden bijgezet.
Ingebruikname
1. Pomp in de vijver door een slang verbinden met het mondstuk
aan de filter.
•mondstuk passend afzagen op de grootte van de slang
•uiteinden van de slang voor het opsteken evt. kort van tevoren
in kokend water dompelen
•zonder knikken en stabiel leggen
•uiteinden van de slang voorzien van slangklemmen
2. Huisafvoerbuizen DN 100 van de filteruitloop tot aan de inlaat
in de vijver in elkaar steken met een helling van ten minste
1%. Als de buizen niet UV-bestendig zijn deze evt. met aarde
bedekken. De afvoer voor vuil water moet met afvoerbuizen DN
70 verlengd worden.
3. Pomp inschakelen en waterdoorvoer testen.
Speciale instructies:
•De slangaansluitingen aan de filter moeten zorgvuldig
gemonteerd zijn.
•De filter mag in geen geval overlopen (b.v. door verstopping
in de afvoer). Gevaar dat de vijver leegloopt.
•Het filtersysteem is een biologisch systeem en heeft bij
nieuwe installatie enkele weken nodig voordat het volledig
werkt.
•De filter moet permanent in gebruik zijn en mag niet
uitdrogen.
reservoirboringen steken en van binnen de O-ring 48 x 4 mm
(18) er tegenaan leggen. Inlaatmondstuk (3) erop schroeven.
6. Bitron 36/72 (afbeelding 4)
Eén O-ring 48 x 4 (18) op de Bitron-uitloop steken. Bitron 36/
72 door de reservoirboring steken en van binnen één O-ring 48
x 4 (18) ertegen leggen. Inlaatmondstuk (3) erop schroeven.
Zie hiervoor ook gebruiksaanwijzing Bitron 36/72.
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2419

20
Overwintering
Filter reinigen, filterreservoir en slangen leegmaken en droog laten
staan.
Garantie
Op de werking van dit OASE-toestel verlenen wij 3 jaar garantie.
De garantie gaat in op de datum van verkoop of daaraan voor-
afgaand op de dag van de eerste inbedrijfstelling. Het certificaat is
alleen geldig in combinatie met de koopbon.
Onze garantie dekt materiaal- en fabricagefouten. Reclamaties
die hun oorzaak vinden in montage- en bedieningsfouten, ge-
brekkigonderhoud, vorstinvloeden, kalkafzettingof ondeskundige
reparatiepogingen, alsmede alle slijtonderdelen, vallen niet onder
de garantie.
Gebruiksaanwijzing
Onderhoud en reiniging (afbeelding 5)
Biotec filters zijn onderhoudsvrij, moeten echter indien nodig
gereinigd worden.
Om het vuile water af te laten de schuif (19). Zo kan het vuile
water ongehinderd weglopen. Indien nodig kan via de afvoer voor
helder water (14) een deel van het schone water worden afgela-
ten. Daardoor neemt de hoeveelheid vuil water aanzienlijk af.
1. Reinig de filterborstels (20) zo vaak mogelijk. Spoel daartoe
het borstelframe af. Dit kan gebeuren in of buiten het reservoir.
De borstels moeten met het onderste uiteinde tegen de zwarte
filtermat aan liggen (afbeelding 6).
2. Reinig de filtermatten (21) alleen als dat nodig is. Hun
werkzaamheid neemt toe met de toenemende begroeiing met
bacteriën. Ook de reiniging van de filtermatten kan in of buiten
het reservoir gebeuren. De filtermatten 1-5 moeten in de juiste
volgorde gemonteerd worden. Filtermat # 5 heeft een dichtlip.
Deze moet tegen de tussenbodem (25) liggen (afbeelding 6).
3. Reinig de blauwe (22) en rode (23) sponzen als een toereikende
doorstroming niet meer is gegarandeerd en de waterspiegel
boven de filtersponzen uit stijgt. Daartoe kunnen de
sponsdragers gewoon uit de tussenbodem getrokken worden.
Filterelementen alleen afspoelen met water. Geen chemi-
sche reinigingsmiddelen gebruiken!
423-07 Biotec 30_29739-06C.p65 13.06.2007, 15:2420
