Oase Biotec 30 Manual

2
Inhalt Deutsch Seite
Produktbeschreibung 3
Montage 3
Aufstellung 4
Inbetriebnahme 4
Besondere Hinweise 4
Wartung und Reinigung 4-
Überwinterung
Garantie -6
Contenu Français Page
Description 12
Installation 12-13
Mise en service 13
Conseils spécifiques 13
Entretien et nettoyage 13-14
Hivernage 14
Garantie 14-1
Contents English Page
Product description 8
Assembly 8
Installation 8
Start-up 9
Special guidelines 9
Maintenance and cleaning 9
Winter 10
Guarantee 10
Inhoud Nederlands Pagina
Productbeschrijving 17
Montage 17
Opstelling 18
Ingebruikname 18
Speciale instructies 18
Onderhoud en reiniging 18-19
Overwintering 19
Garantie 19-20
All manuals and user guides at all-guides.com
all-guides.com

3
Produktbeschreibung
Biotec 30 ist ein Mehrzonenfilter für große Teiche bis zu 130 m³,
bei Fischbesatz bis zu 65 m³ Durch die Anordnung von
Filterbürsten, Filtermatten und Filterschäumen wird die Filtrierung
von groben Schmutzpartikeln beschleunigt Dieses erleichtert die
Arbeit der Mikroorganismen zum Abbau von schädlichen
Nährstoffen
Gebrauchsanweisung
Montage
Für den Einsatz des Biotec-Filters müssen die Anschlussteile
und Dichtungen montiert werden Siehe hierzu Bild 1-3 im Anhang
1 Einlauf (Bild 1)
Stufenschlauchtülle (1) mit passender Flachdichtung (2)
bestücken, dann mit Einlaufdüse (3) von innen verschrauben
Luftschlauch (4) aufstecken
Achtung Schlitzöffnung der Einlaufdüse muss nach unten
zeigen!
2 Schmutzablauf (Bild 1)
Ablauf (5) mit passender Flachdichtung (6) versehen und von
unten in die Behälterbohrung stecken Von innen mit
beiliegenden Schrauben (7) fest verschrauben
3 Klarwasserablauf (Bild 2)
Gewindenippel (1) mit Unterlegscheibe (2) und passender
Flachdichtung (3) von innen durch die Behälterbohrung
stecken Von außen ebenfalls Flachdichtung aufstecken und
Kugelhahn (4) aufschrauben
4 Auslauf (Bild 2)
Dichtring (5) in die Bohrung einlegen und Abflussrohr (6)
einstecken Die Dichtlippe muss nach innen zeigen
5 Bitron (Bild 3)
Für den Anschluss von Bitron 15/25 sind zusätzlich zu den
beim Bitron 15/25 bereits vorhandenen Anbauteilen noch 2
Flachdichtungen pro Bitronauslauf anzubringen (im Einlaufset
Biotec 30 enthalten) Dazu Flachdichtung (1) auf den
Bitronauslauf stecken und anschließend Distanzring (2) und
O-Ring (3) aufstecken Bitron 15/25 durch die
Behälterbohrungen stecken und von innen Flachdichtung (1)
gegenlegen Einlaufdüse (4) aufschrauben Der Bitron 36/72
kann direkt angeschlossen werden Siehe hierzu auch
Gebrauchsanweisung Bitron 36/72
All manuals and user guides at all-guides.com

4
Wartung und Reinigung (Bild 4)
Biotec Filter sind wartungsfrei, jedoch müssen sie bei Bedarf
gereinigt werden
Zum Ablassen des Schmutzwassers den Schieber (1) im
Zwischenboden und den Dichtstopfen (2) im Schmutzablauf
herausziehen So kann das Schmutzwasser ungehindert ablaufen
Bei Bedarf kann über den Klarwasserablauf (3) ein Teil sauberen
Wassers abgelassen werden Dadurch wird die Schmutzwasser-
menge deutlich geringer
Aufstellung
Teichfilter auf ebenen festen Boden aufstellen Bei Verwendung
mit UVC-Leuchte mindestens 2 m Abstand vom Wasser einhalten
Evtl schon berücksichtigen, falls später ein Bitron nachgerüstet
werden soll
Gebrauchsanweisung
Inbetriebnahme
1 Pumpe im Teich durch einen Schlauch mit der Tülle am Filter
verbinden
·Tülle zur Schlauchgröße passend absägen
·Schlauchenden zum Aufstecken evtl kurz vorher in kochendes
Wasser tauchen
·knickfrei und trittfest verlegen
·Schlauchenden mit Schlauchklemme versehen
2 Hausabflussrohre DN 100 vom Filterauslauf bis zum Einlauf
in den Teich mit mindestens 1% Gefälle zusammenstecken
Wenn die Rohre nicht UV-beständig sind, evtl mit Erde bedecken
Der Schmutzwasserablauf ist mit Abflussrohren DN 70 zu
verlängern
3 Pumpe einschalten und Wasserdurchlauf testen
Besondere Hinweise
·Die Schlauchanschlüsse am Filter müssen sorgfältig
montiert sein
·Der Filter darf in keinem Fall überlaufen (z B durch
Verstopfung im Abfluss) Gefahr der Teichentleerung
·Das Filtersystem ist ein biologisches System und
benötigt bei Neuinstallation einige Wochen bis zur vollen
Wirksamkeit
·Der Filter sollte permanent in Betrieb sein und nicht
austrocknen
All manuals and user guides at all-guides.com

5
Gebrauchsanweisung
Überwinterung
Filter reinigen, Filterbehälter und Schläuche entleeren und trocken
stehen lassen
1 Die Filterbürsten (4) möglichst häufig reinigen Dazu
Bürstenrahmen abspülen Dies kann im oder außerhalb des
Behälters erfolgen Die Bürsten sollen mit dem unteren Ende
an der schwarzen Filtermatte anliegen (Bild 5)
2 Die Filtermatten (5) nur nach Bedarf reinigen Ihre
Wirksamkeit nimmt mit steigendem Bakterienbewuchs zu
Auch die Reinigung der Filtermatten kann im oder außerhalb
des Behälters erfolgen Die Filtermatten 1-5 müssen in der
richtigen Reihenfolge montiert werden
3 Die blauen (6) und roten (7) Schwämme dann reinigen, wenn
kein ausreichender Durchfluss mehr gegeben ist und der
Wasserspiegel über die Filterschwämme ansteigt Dazu
können die Schaumaufnahmen einfach aus dem
Zwischenboden herausgezogen werden
Filterelemente nur mit Wasser abspülen. Keine chemischen
Reinigungsmittel verwenden!
Garantie
Auf dieses OASE-Gerät gewähren wir eine Funktionsgarantie von
3 Jahren
Der Garantieschutz beginnt mit dem Tage des Verkaufs oder
vorher mit dem Tage der ersten Inbetriebnahme Die Urkunde gilt
nur in Verbindung mit dem Kaufbeleg
Unsere Garantieleistung erstreckt sich auf Material- oder Fer-
tigungsfehler Beanstandungen deren Ursachen auf Einbau- und
Bedienungsfehler sowie mangelnde Pflege, Frosteinwirkung,
Kalkablagerungen oder unsachgemäße Reparaturversuche zurück-
zuführen sind, sowie alle Verschleißteile, fallen nicht unter unseren
Garantieschutz
In unserer Fertigung wird ausschließlich Qualitätsmaterial ver-
arbeitet Sollte dennoch das Gerät Anlaß zu einer berechtigten
Beanstandung geben, so haben Sie entsprechend nach unserer
Wahl Anspruch auf kostenlose Nachbesserung oder Ersatz der
defekten Teile Eine Berechnung der Montagekosten behalten wir
uns vor Grundsätzlich werden Garantie-Reparaturen nur von uns
All manuals and user guides at all-guides.com

6
Gebrauchsanweisung
oder einem von uns genehmigten Reparaturbebetrieb durchge-
führt Wir haften nicht für Folgeschäden die durch Ausfall dieses
Gerätes entstehen Müssen Sie unseren Garantieschutz einmal
in Anspruch nehmen, dann senden Sie an uns frachtfrei das
beanstandete Gerät oder Geräteteil mit Ihrem Kaufbeleg, der
Garantie-Urkunde und Angabe des beanstandeten Fehlers ein
Reklamationen auf Grund von Transportschäden können wir nur
weiterleiten, wenn der Schaden bei Zustellung der Ware von der
Spedition, Bahn oder Post festgestellt und bestätigt wird Nur
dann ist es möglich, Ansprüche gegenüber der Spedition, Bahn
oder Post geltend zu machen
All manuals and user guides at all-guides.com

7
1 Behälter
2 Zwischenboden
3 Schaumaufnahme
4 Filterschaum rot
5 Filterschaum blau
6 Steckschieber
7 Deckel
8 Bürstenrahmen
9 Dichtstopfen
10 Zulaufset
11 Filtermatte T schw
12 Filtermatte H schw
13 Filtermatte T grün
14 Filtermatte H grün
15 Bodenablaufset
16 Abstandhalter
17 Stützbügel
18 Ablaufgarnitur 1
19 Dichtung DN100
20 Auslaufrohr DN100
14
1
2
3
4 5 6 7
8
9
10
11
12
13
1516171819
13
20
All manuals and user guides at all-guides.com
all-guides.com

8

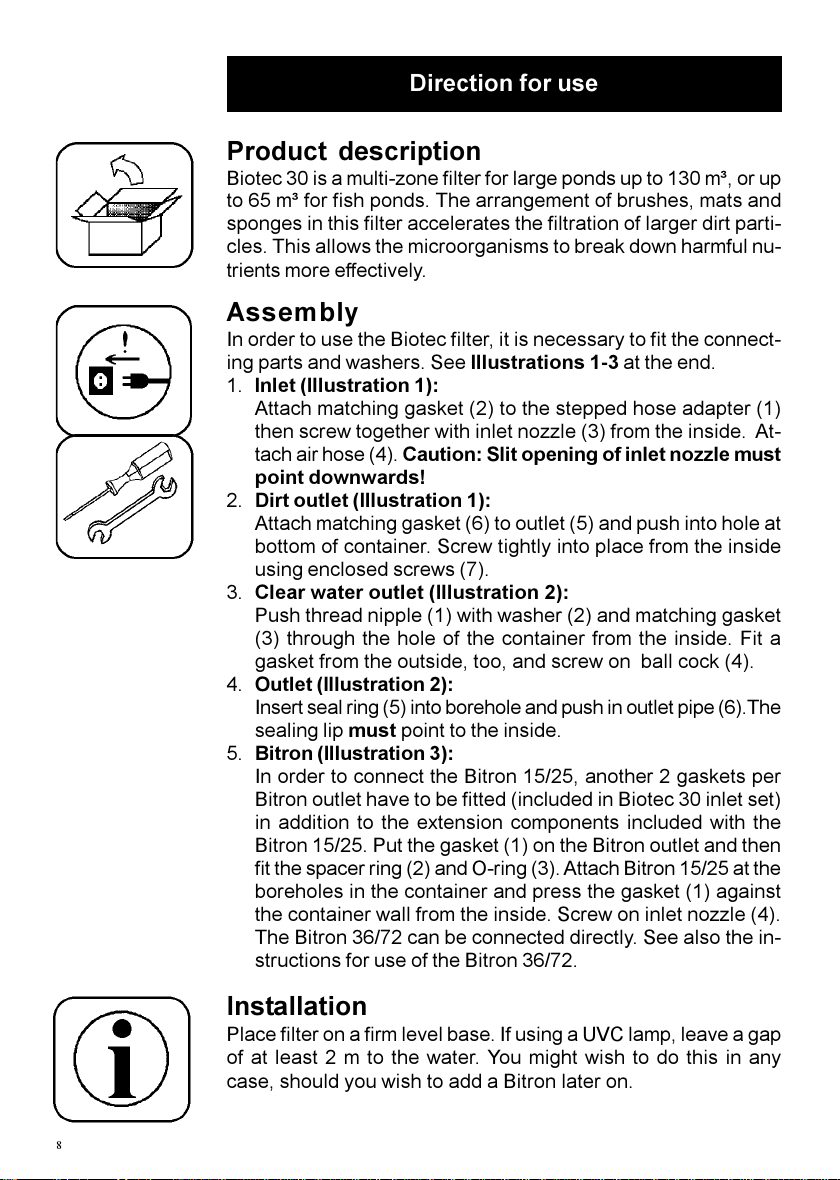

Product description
Biotec 30 is a multi-zone filter for large ponds up to 130 m³, or up
to 65 m³ for fish ponds The arrangement of brushes, mats and
sponges in this filter accelerates the filtration of larger dirt parti-
cles This allows the microorganisms to break down harmful nu-
trients more effectively
Assembly
In order to use the Biotec filter, it is necessary to fit the connect-
ing parts and washers See Illustrations 1-3 at the end
1 Inlet (Illustration 1)
Attach matching gasket (2) to the stepped hose adapter (1)
then screw together with inlet nozzle (3) from the inside At-
tach air hose (4) Caution Slit opening of inlet nozzle must
point downwards!
2 Dirt outlet (Illustration 1)
Attach matching gasket (6) to outlet (5) and push into hole at
bottom of container Screw tightly into place from the inside
using enclosed screws (7)
3 Clear water outlet (Illustration 2)
Push thread nipple (1) with washer (2) and matching gasket
(3) through the hole of the container from the inside Fit a
gasket from the outside, too, and screw on ball cock (4)
4 Outlet (Illustration 2)
Insert seal ring (5) into borehole and push in outlet pipe (6) The
sealing lip must point to the inside
5 Bitron (Illustration 3)
In order to connect the Bitron 15/25, another 2 gaskets per
Bitron outlet have to be fitted (included in Biotec 30 inlet set)
in addition to the extension components included with the
Bitron 15/25 Put the gasket (1) on the Bitron outlet and then
fit the spacer ring (2) and O-ring (3) Attach Bitron 15/25 at the
boreholes in the container and press the gasket (1) against
the container wall from the inside Screw on inlet nozzle (4)
The Bitron 36/72 can be connected directly See also the in-
structions for use of the Bitron 36/72
Direction for use
Installation
Place filter on a firm level base If using a UVC lamp, leave a gap
of at least 2 m to the water You might wish to do this in any
case, should you wish to add a Bitron later on
All manuals and user guides at all-guides.com

9
Maintenance and cleaning (Illustration 4)
Biotec filters are maintenance-free, however they should be
cleaned whenever necessary
To drain the wastewater, pull out the slide-bar (1) in the intermedi-
ate base and the stopper (2) in the wastewater drain This lets
the wastewater drain away freely If necessary, some clean water
can be drained via the clear water outlet (3) This significantly
reduces the amount of dirty water
1 Clean the filter brushes (4) as often as possible To do this,
rinse the brush frame This can be done inside or outside
the container The bottom end of the brushes should rest on
the black filter mat (Illustration 5)
2 Only clean the filter mats (5) when necessary They be-
come more effective as bacterial growth increases The fil-
ter mats can also be cleaned inside or outside the con-
tainer The filter mats 1-5 must be fitted in the correct order
3 Clean the blue (6) and red (7) sponges when the water
through-flow is no longer adequate and the water level rises
above the sponges The sponge holders can be easily pulled
out of the intermediate base to facilitate cleaning
Only rinse filter elements with water. Do not use chemical
cleansing agents!
Directions for use
Start-up
1 Connect pump in pond via a hose to the adapter on the filter
·Cut adapter to right size to fit hose
·If necessary, briefly dip ends of hose in boiling water
before attaching
·Lay hose without twists and so that it cannot be stepped on
·Affix hose clips to ends of hose
2 Lay domestic DN 100 drainage pipes from the filter outlet to
the pond inlet with a gradient of at least 1% If the pipes are
not UV-resistant, possibly cover them with earth Extend the
wastewater outlet with DN 70 drainage pipes
3 Switch on pump and test water flow
Special guidelines
·The hose connections on the filter must be fitted with care
·The filter must never overflow (e g due to a clogged drain)
Danger of pond emptying
·The filter system is a biological system and requires a few
weeks after initial installation to become fully effective
·The filter should be in permanent operation and never run dry
All manuals and user guides at all-guides.com

10
Directions for use
Winter
Clean filter, empty container and hoses and leave to dry
Guarantee
A function guarantee of 3 years is given on this OASE device
The guarantee begins with the day the device is sold or prior to this
with the day it was first put into operation The certificate is only
valid together with the receipt of purchase
Our guarantee covers faults in material or defects of fabrication
Our guarantee does not apply to claims resulting from installation
and operation faults as well as lack of maintenance, effects of frost,
furring or inexpert repair attempts, as well as all wear parts
Our manufacturing department exclusively uses quality materials
Should the device, in spite of this, give rise to a justified claim, you
will be entitled to have the device retouched free of charge or the
defective parts replaced We reserve the right to charge assembly
costs All guarantee repairs are carried out by us or by a repair shop
authorised by us We do not accept liability for subsequent
damage resulting from the failure of this device Should you ever
have to make a guarantee claim, please send the device under
objection or device component together with your receipt, guarantee
card and specification of the defect to us, freight prepaid Complaints
due to damage in transit can only be referred to the appropriate
quarter if the damage was ascertained and confirmed on receipt of
the goods on behalf of the forwarding agent, the railway or post
office Only then is it possible to lodge claims against the
forwarding agent, railway or post office
All manuals and user guides at all-guides.com

11
1 Container
2 Intermediate base
3 Sponge holder
4 Filter sponge - red
5 Filter sponge - blue
6 Slide-bar
7 Lid
8 Brush frame
9 Stopper
10 Inlet set
11 Filter mat T - black
12 Filter mat H - black
13 Filter mat T - green
14 Filter mat H - green
15 Base outlet set
16 Spacer
17 Support frame
18 1 outlet set
19 Gasket DN100
20 Outlet pipe DN100
14
1
2
3
4 5 6 7
8
9
10
11
12
13
1516171819
13
20
All manuals and user guides at all-guides.com

12
Description
Biotec 30 est un filtre à plusieurs zones pour des grands bassins
jusqu'à 130 m³ et une densité de poissons jusqu'à 65 m³ Avec
la distribution de brosses, de nattes et de mousses de filtration,
la filtration de particules de gros diamètre est accélérée, ce qui
facilite le travail des micro-organismes consistant à réduire les
substances nutritives nocives
Mode d'emploi
Installation
Pour mettre en service le filtre Biotec, il est nécessaire de monter
les raccordements et les joints Cf figure 1 à 3 dans l'annexe
1 Entrée (figure n° 1)
Equiper le raccord universel (1) du joint plat approprié (2),
par la suite, le visser de l'intérieur avec la buse d'entrée (3)
Enfoncez le tuyau d'air (4) par dessus
Attention l'ouverture de fente de la buse d'entrée doit
être montée vers le bas !
2 Ecoulement des salissures (figure n° 1)
Equiper l'écoulement (5) du joint plat approprié (6) et
l'enfoncer à partir du fond dans le perçage du récipient
Visser de l'intérieur avec les vis inclues (7)
3 Ecoulement de l'eau claire (figure n° 2)
Enfoncer le raccord fileté (1) avec la rondelle brute (2) et le
joint plat approprié (3) de l'intérieur à travers le perçage du
récipient Egalement enfoncer de l'extérieur le joint plat et
visser le robinet à boisseau sphérique (4)
4 Sortie (figure n° 2)
Placer le joint d'étanchéité (5) dans le perçage et raccorder
le tuyau d'écoulement (6) La lèvre d'étanchéité doit être
montée vers l'intérieur
5 Bitron (figure n° 3)
Pour le raccordement du Bitron 15/25, il est nécessaire, en
plus des pièces d'adaptation déjà fournies avec ce dernier, de
placer 2 joints plats supplémentaires par sortie du Bitron (inclus
dans le kit d'entrée du Biotec 30) Placer le joint plat (1) sur la
sortie du Bitron et ensuite placer l'anneau d'écartement (2) et
le joint torique (3) Pousser le Bitron 15/25 à travers les
perçages du récipient et tenez le joint plat (1) contre de l'autre
côté Visser la buse d'entrée (4) Le Bitron 36/72 peut être
connecté directement Cf mode d'emploi Bitron 36/72 à ce sujet
All manuals and user guides at all-guides.com
all-guides.com

13
Mode d'emploi
Entretien et nettoyage (figure n° 4)
Les filtres Biotec ne nécessitent pas d'entretien, mais doivent
subir un nettoyage si besoin est
Pour laisser écouler l'eau chargée, retirez la vanne (1) du fond
intermédiaire et le bouchon d'étanchéité (2) de l'écoulement des
salissures Ainsi, l'eau chargée pourra s'écouler sans problèmes
Si nécessaire, une partie de l'eau propre peut s'écouler à travers
l'écoulement de l'eau claire (3) Ceci permet une réduction sensi-
ble de la quantité d'eau chargée

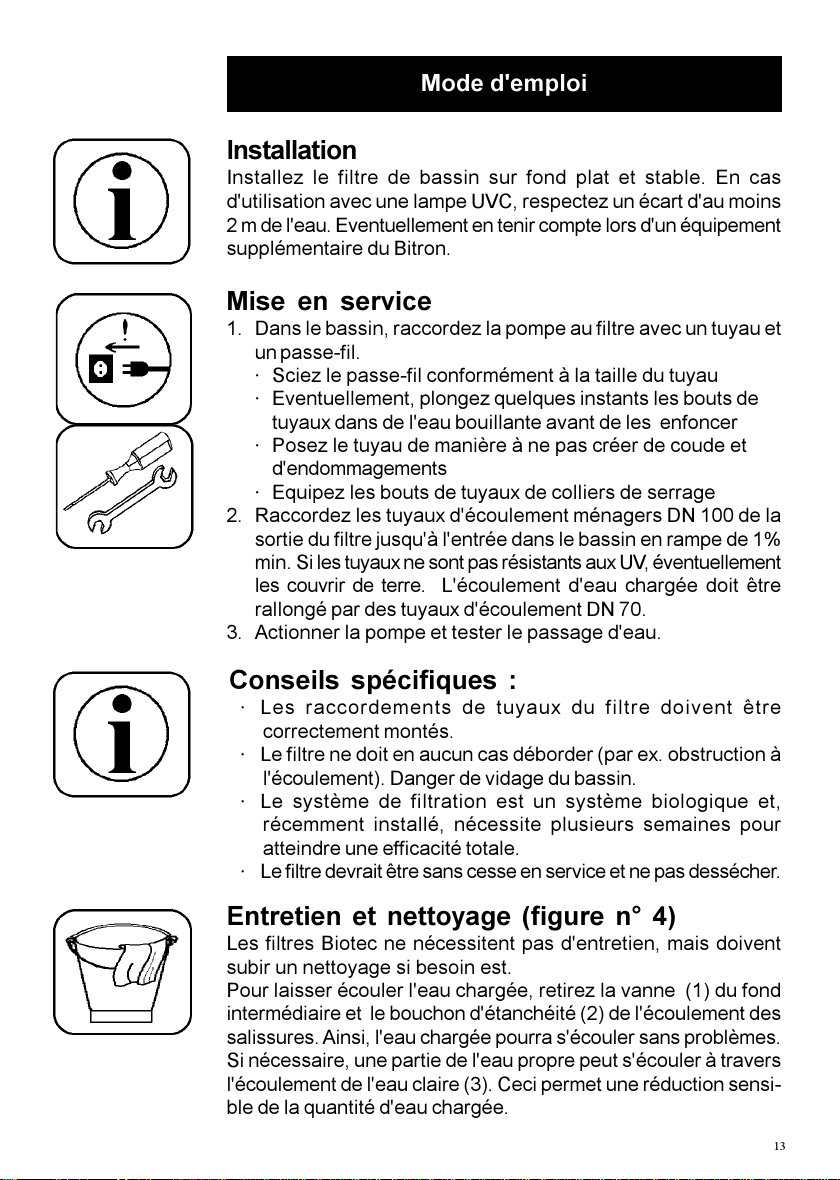

Installation
Installez le filtre de bassin sur fond plat et stable En cas
d'utilisation avec une lampe UVC, respectez un écart d'au moins
2 m de l'eau Eventuellement en tenir compte lors d'un équipement
supplémentaire du Bitron
Mise en service
1 Dans le bassin, raccordez la pompe au filtre avec un tuyau et
un passe-fil
·Sciez le passe-fil conformément à la taille du tuyau
·Eventuellement, plongez quelques instants les bouts de
tuyaux dans de l'eau bouillante avant de les enfoncer
·Posez le tuyau de manière à ne pas créer de coude et
d'endommagements
·Equipez les bouts de tuyaux de colliers de serrage
2 Raccordez les tuyaux d'écoulement ménagers DN 100 de la
sortie du filtre jusqu'à l'entrée dans le bassin en rampe de 1%
min Si les tuyaux ne sont pas résistants aux UV, éventuellement
les couvrir de terre L'écoulement d'eau chargée doit être
rallongé par des tuyaux d'écoulement DN 70
3 Actionner la pompe et tester le passage d'eau
Conseils spécifiques
·Les raccordements de tuyaux du filtre doivent être
correctement montés
·Le filtre ne doit en aucun cas déborder (par ex obstruction à
l'écoulement) Danger de vidage du bassin
·Le système de filtration est un système biologique et,
récemment installé, nécessite plusieurs semaines pour
atteindre une efficacité totale
·Le filtre devrait être sans cesse en service et ne pas dessécher
All manuals and user guides at all-guides.com

14
Hivernage
Nettoyer le filtre, vider le récipient du filtre et les tuyaux et les
garder au sec

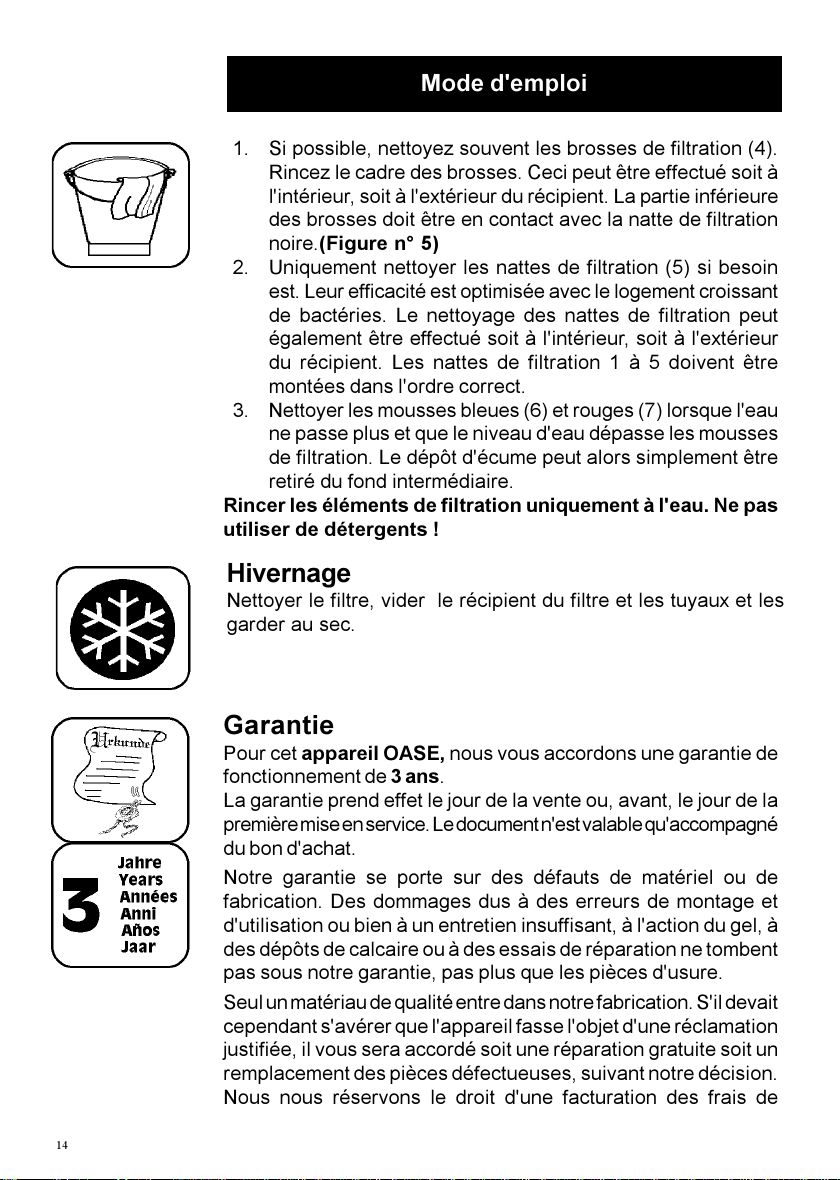

1 Si possible, nettoyez souvent les brosses de filtration (4)
Rincez le cadre des brosses Ceci peut être effectué soit à
l'intérieur, soit à l'extérieur du récipient La partie inférieure
des brosses doit être en contact avec la natte de filtration
noire (Figure n° 5)
2 Uniquement nettoyer les nattes de filtration (5) si besoin
est Leur efficacité est optimisée avec le logement croissant
de bactéries Le nettoyage des nattes de filtration peut
également être effectué soit à l'intérieur, soit à l'extérieur
du récipient Les nattes de filtration 1 à 5 doivent être
montées dans l'ordre correct
3 Nettoyer les mousses bleues (6) et rouges (7) lorsque l'eau
ne passe plus et que le niveau d'eau dépasse les mousses
de filtration Le dépôt d'écume peut alors simplement être
retiré du fond intermédiaire
Rincer les éléments de filtration uniquement à l'eau. Ne pas
utiliser de détergents !
Garantie
Pour cet appareil OASE, nous vous accordons une garantie de
fonctionnement de 3 ans
La garantie prend effet le jour de la vente ou, avant, le jour de la
première mise en service Le document n'est valable qu'accompagné
du bon d'achat
Notre garantie se porte sur des défauts de matériel ou de
fabrication Des dommages dus à des erreurs de montage et
d'utilisation ou bien à un entretien insuffisant, à l'action du gel, à
des dépôts de calcaire ou à des essais de réparation ne tombent
pas sous notre garantie, pas plus que les pièces d'usure
Seul un matériau de qualité entre dans notre fabrication S'il devait
cependant s'avérer que l'appareil fasse l'objet d'une réclamation
justifiée, il vous sera accordé soit une réparation gratuite soit un
remplacement des pièces défectueuses, suivant notre décision
Nous nous réservons le droit d'une facturation des frais de
Mode d'emploi
All manuals and user guides at all-guides.com

15
Mode d'emploi

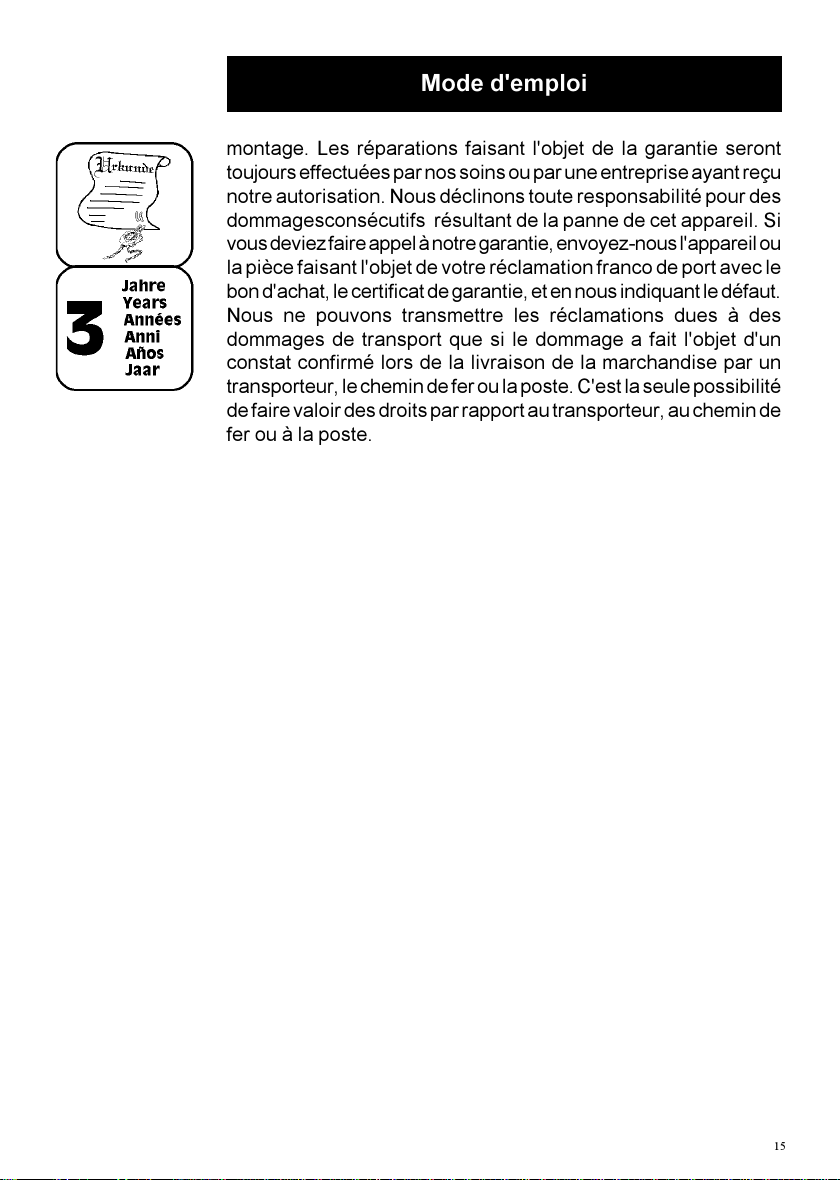

montage Les réparations faisant l'objet de la garantie seront
toujours effectuées par nos soins ou par une entreprise ayant reçu
notre autorisation Nous déclinons toute responsabilité pour des
dommagesconsécutifs résultant de la panne de cet appareil Si
vous deviez faire appel à notre garantie, envoyez-nous l'appareil ou
la pièce faisant l'objet de votre réclamation franco de port avec le
bon d'achat, le certificat de garantie, et en nous indiquant le défaut
Nous ne pouvons transmettre les réclamations dues à des
dommages de transport que si le dommage a fait l'objet d'un
constat confirmé lors de la livraison de la marchandise par un
transporteur, le chemin de fer ou la poste C'est la seule possibilité
de faire valoir des droits par rapport au transporteur, au chemin de
fer ou à la poste
All manuals and user guides at all-guides.com

16
1 Récipient
2 Fond intermédiaire
3 Dépôt d'écume
4 Mousse de filtration rouge
5 Mousse de filtration bleue
6 Clapet rentrant
7 Couvercle
8 Cadre des brosses
9 Bouchon d'étanchéité
10 Kit d'alimentation
11 Natte de filtration T noire
12 Natte de filtration H noire
13 Natte de filtration T verte
14 Natte de filtration H verte
15 Kit d'écoulement du fond
16 Détenteur d'écart
17 Etrier de support
18 Garniture d'écoulement 1
19 Joint d'étanchéité DN100
20 Tuyau d'écoulement DN100
14
1
2
3
4 5 6 7
8
9
10
11
12
13
1516171819
13
20
All manuals and user guides at all-guides.com

17
Productbeschrijving
Biotec 30 is een meerkamerfilter voor grote vijvers tot 130 m³, bij
een visstand tot 65 m³ Door de rangschikking van filterborstels,
filtermatten en filterschuimen wordt de filtrering van grove
vuildeeltjes versneld Dit vergemakkelijkt het werk van de micro-
organismen om schadelijke voedingsstoffen af te breken
Gebruiksaanwijzing
Montage
Voor de inzet van de Biotec-filter moeten de aansluitdelen en
dichtingen gemonteerd worden Zie hiervoor afbeelding 1-3 in
het aanhangsel
1 Inlaat (afbeelding 1)
Trapsgewijs slangmondstuk (1) met passende vlakafdichting
(2) uitrusten, dan van binnen vastschroeven met inlaatmondstuk
(3) Luchtslang (4) erop steken
Opgelet Sleufopening van het inlaatmondstuk moet
naar beneden wijzen !
2 Vuilafloop (afbeelding 1)
Afloop (5) voorzien van een passende vlakafdichting (6) en
van onder in de reservoirboring steken Aan binnenzijden stevig
vastschroeven met de meegeleverde schroeven (7)
3 Afloop voor helder water (afbeelding 2)
Schroefdraadnippel (1) met onderlegplaatje (2) en passende
vlakafdichting (3) van binnen door de reservoirboring
steken Van buiten eveneens de vlakafdichting erop steken
en de kogelkraan (4) erop schroeven
4 Uitloop (afbeelding 2)
Dichtring (5) in de boring leggen en afvoerbuis (6) erin
steken De dichtlip moet naar binnen wijzen
5 Bitron (afbeelding 3)
Voor de aansluiting van Bitron 15/25 moeten in aanvulling tot
de bij de Bitron 15/25 reeds voorhanden aanbouwdelen nog 2
vlakafdichtingen per Bitron-uitloop aangebracht worden (zitten
in de inlaatset Biotec 30) Daartoe de vlakafdichting (1) op de
Bitron-uitloop steken en vervolgens de afstandsring (2) en de
O-ring (3) erop steken Bitron 15/25 door de reservoirboringen
steken en van binnen de vlakafdichting (1) er tegenaan leggen
Inlaatmondstuk (4) erop schroeven De Bitron 36/72 kan di-
rect worden aangesloten Zie hiervoor ook gebruiksaanwijzing
Bitron 36/72
All manuals and user guides at all-guides.com
all-guides.com

18
Gebruiksaanwijzing
Onderhoud en reiniging (afbeelding 4)
Biotec filters zijn onderhoudsvrij, moeten echter indien nodig
gereinigd worden
Om het vuile water af te laten de schuif (1) in de tussenbodem en
de dichtstop (2) in de vuilafvoer eruit trekken Zo kan het vuile
water ongehinderd weglopen Indien nodig kan via de afvoer voor
helder water (3) een deel van het schone water worden afgelaten
Daardoor neemt de hoeveelheid vuil water aanzienlijk af
Opstelling
Vijverfilter op effen, stevige grond opstellen Bij gebruik met UVC-
lamp minstens 2 m afstand tot het water aanhouden Er evt reeds
rekening mee houden dat er later een Bitron moet worden bijgezet
Ingebruikname
1 Pomp in de vijver door een slang verbinden met het mondstuk
aan de filter
·mondstuk passend afzagen op de grootte van de slang
·uiteinden van de slang voor het opsteken evt kort van tevoren
in kokend water dompelen
·zonder knikken en stabiel leggen
·uiteinden van de slang voorzien van slangklemmen
2 Huisafvoerbuizen DN 100 van de filteruitloop tot aan de inlaat
in de vijver in elkaar steken met een helling van ten minste
1% Als de buizen niet UV-bestendig zijn deze evt met aarde
bedekken De afvoer voor vuil water moet met afvoerbuizen DN
70 verlengd worden
3 Pomp inschakelen en waterdoorvoer testen
Speciale instructies
·De slangaansluitingen aan de filter moeten zorgvuldig
gemonteerd zijn
·De filter mag in geen geval overlopen (b v door verstopping
in de afvoer) Gevaar dat de vijver leegloopt
·Het filtersysteem is een biologisch systeem en heeft bij
nieuwe installatie enkele weken nodig voordat het volledig
werkt
·De filter moet permanent in gebruik zijn en mag niet
uitdrogen
All manuals and user guides at all-guides.com

19
Overwintering
Filter reinigen, filterreservoir en slangen leegmaken en droog laten
staan
1 Reinig de filterborstels (4) zo vaak mogelijk Spoel daartoe
het borstelframe af Dit kan gebeuren in of buiten het reservoir
De borstels moeten met het onderste uiteinde tegen de
zwarte filtermat aan liggen (afbeelding 5)
2 Reinig de filtermatten (5) alleen als dat nodig is Hun
werkzaamheid neemt toe met de toenemende begroeiing
met bacteriën Ook de reiniging van de filtermatten kan in of
buiten het reservoir gebeuren De filtermatten 1-5 moeten in
de juiste volgorde gemonteerd worden
3 Reinig de blauwe (6) en rode (7) sponzen als een toereikende
doorstroming niet meer is gegarandeerd en de waterspiegel
boven de filtersponzen uit stijgt Daartoe kunnen de
sponsdragers gewoon uit de tussenbodem getrokken worden
Filterelementen alleen afspoelen met water. Geen chemi-
sche reinigingsmiddelen gebruiken!
Garantie
Op de werking van dit OASE-toestel verlenen wij 3 jaar garantie
De garantie gaat in op de datum van verkoop of daaraan voor-
afgaand op de dag van de eerste inbedrijfstelling Het certificaat is
alleen geldig in combinatie met de koopbon
Onze garantie dekt materiaal- en fabricagefouten Reclamaties
die hun oorzaak vinden in montage- en bedieningsfouten, ge-
brekkig onderhoud, vorstinvloeden, kalkafzetting of ondeskundige
reparatiepogingen, alsmede alle slijtonderdelen, vallen niet onder
de garantie
Bij de fabricage worden door ons uitsluitend kwaliteitsmaterialen
gebruikt Mocht het toestel desalniettemin aanleiding geven tot
gerechtvaardigde klachten, heeft u - naar onze keus - recht op een
gratis uit te voeren reparatie, danwel op een vervangend toestel of
vervanging van de defecte onderdelen Wij behouden ons voor,
hiervoor montagekosten in rekening te brengen Principieel wor-
den reparaties onder garantie alleen door ons of door een door ons
geautoriseerde reparatiewerkplaats uitgevoerd Wij aanvaarden
Gebruiksaanwijzing
All manuals and user guides at all-guides.com

20
Gebruiksaanwijzing
geen aansprakelijkheid voor vervolgschade, die tengevolge van het
uitvallen van dit toestel ontstaat Indien u onverhoopt een beroep
op onze garantie moet doen, gelieve u het toestel of onderdeel dat
tot reclamatie aanleiding geeft met de koopbon, het
garantiecertificaat en de beschrijving van het defect aan ons op te
sturen Reclamaties op grond van transportschade kunnen wij
alleen in behandeling nemen en doorzenden, wanneer de schade
tijdens de levering door de vrachtvervoerder, de spoorwegen of de
posterijen vastgesteld en bevestigd werd Alleen dan is het
mogelijk, uw eventuele aanspraken jegens de vrachtvervoerder, de
spoorwegen of de posterijen te doen gelden
All manuals and user guides at all-guides.com

21
1 Reservoir
2 Tussenbodem
3 Filtersponshouder
4 Filterschuim rood
5 Filterschuim blauw
6 Steekschuif
7 Deksel
8 Borstelframe
9 Dichtstop
10 Toevoerset
11 Filtermat T zwart
12 Filtermat H zwart
13 Filtermat T groen
14 Filtermat H groen
15 Bodemafvoerset
16 Afstandhouder
17 Steunbeugel
18 Afvoergarnituur 1
19 Dichting DN100
20 Uitloopbuis DN100
14
1
2
3
4 5 6 7
8
9
10
11
12
13
1516171819
13
20
All manuals and user guides at all-guides.com
