Omer VN10.15 Guide

TupoV karfiou
cod. 122VN1000
Tipo di punto
Type of fastener
Befestigungselement
Type d’agrafe
Tipo de punto
Tipo de ponto
Type nietjes
Tilspændingstype
7÷15
230
5÷6,5 bar
70÷95 psi
0,31
1,50
224x50x215
LpA,1s
(Rif.20µPa)
80,1 dB(A)
LWA,1s
(Rif.1pW)
86,9 dB(A)
2
<2,5 m/s
VN10.15
122VN1000_VN1015_2 210613 IV

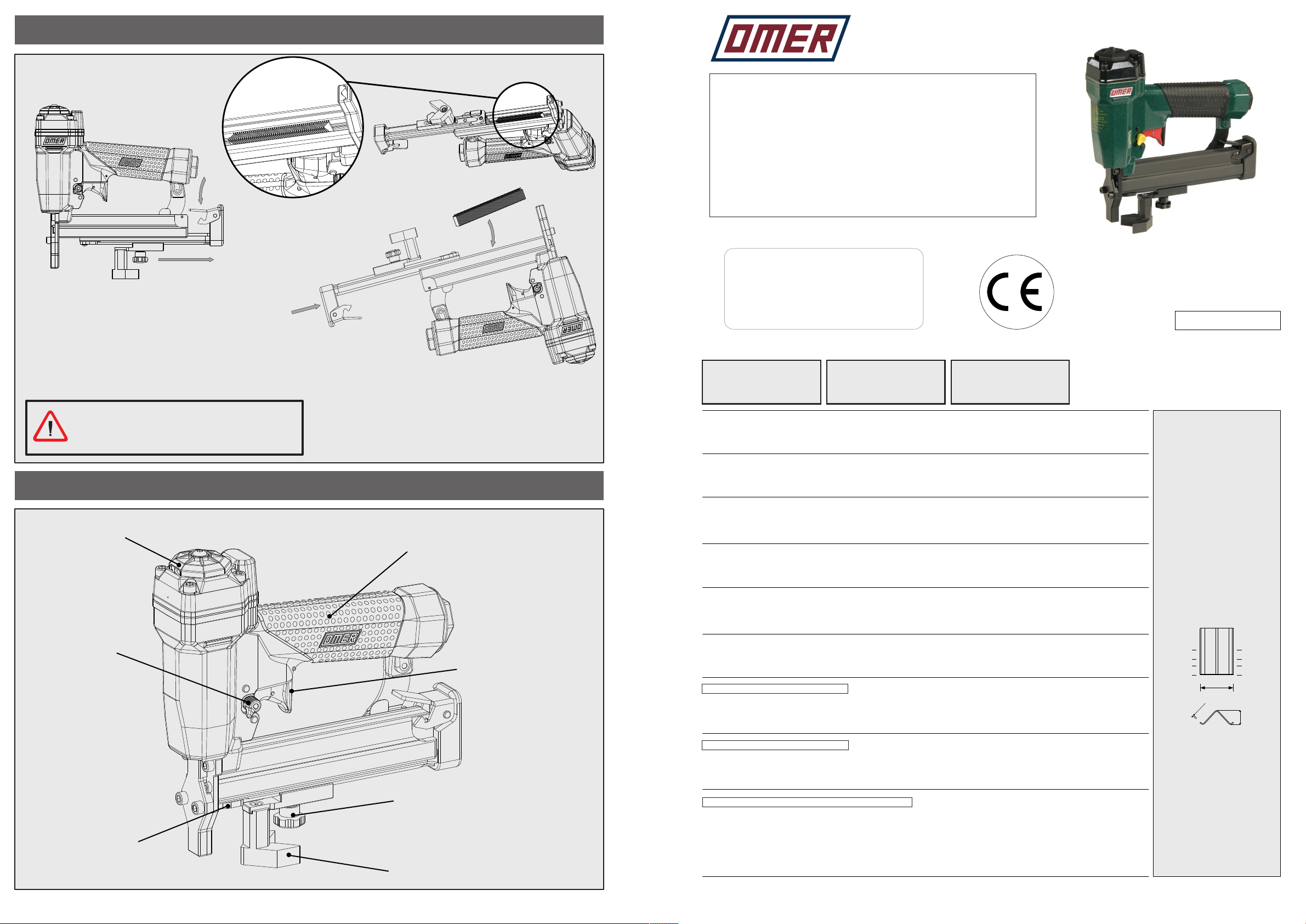

Caricamento - Loading
Caratteristiche - Features
1 - Premere il grilletto chiusura
Press the magazine latch
2 - Arretrare il carrello
Pull the slider
3 - Capovolgere la graffatrice
Turn the tool up side down
Caricamento da sotto
Bottom load magazine
omers.p.a.
Tecnika carakthristika
Diastaseis se mm
Dvnatothta gemistera, svndeteres
Piesh leitovrgias atm.
Katanalosh aera l/xtvphma
Baros kg
Dvnatothta gemistera , svndeteres
Akoustikh piesh sth qesh ceiristou
Dati tecnici Donnèes techniques Dados tècnicos
Technical data Datos tècnicos Technischengegevens
Technische daten Tekniske data
Misure impiegabili mm Mesures utilisable mm Medidas que se podem utilizar mm
Usable lenghts mm Medidas que se pueden amplear mm Te gebruiken engtes in mm
Gebrauchliche Längen mm Brugbare laengder i mm
Capacità caricatore n° punti Capacitè chargeur n° de points Capacitade carregador n° pontos
Magazine capacity No. of fasteners Capacidad cargador n° puntos Capaciteit magazijn in aantal spijkers
Magazinkapazität Nägel Kapacitet af magasin antal klemmme
Pressione d’esercizio Pression de fonctionnement Pressao de trabalho
Working pressure Presiòn de trabajo Werkdruk
Betriebsdruck Arbejds tryk bar
Consumo aria litri/colpo Consommation air litre/coup Consumo ar litro/golpe
Air consumption litres/shot Consumo aire-litros/golpe Luchtverbruik liter/schot
Luftverbrauch Liter/Schlag Luftforbrug liter/skud
Peso kg Poids kg Peso kg
Weight kg Peso kg Gewicht in kg
Gewicht kg Vaegt kg
Dimensioni (AxBxH) mm Dimension mm Dimencoes mm
Dimensions mm Dimensiones mm Afmetingen in mm
Große mm Dimensioner mm
EN 12549 :1999 ISO 11201 :1995
Pressione sonora in pos. operatore Pression acoustique près de l’opérateur Intensidade sonora perto do operador
Sound pressure at the workstation Presiòn sonora en posición encargado Geluidssterkte op de werkplek
Lärmintensität am Arbeitsplatz Lydstyrke på operatorposten
EN 12549 :1999 ISO 3744 :1994
Potenza sonora emessa Puissance acoustique émise Potência sonora emitida
Emitted sound power Potencia sonora emitida Uitgestraalde geluidssterkte
Ausgestrahlte Lärmintensität Udsendt lydstryrke
EN 28662 :1992 ISO 5349 :1986 ISO 8662 -11
Valore medio ponderato di vibrazione Valeur moyenne pondèrèe de vibration Valor medio ponderado de vibracao
sull’impugnatura mesurèe sur la poignèe medida no punho
Weighted mean value of vibration Valor medio ponderado de vibracion Gewogen gemiddelde vibratiewaarde
on the grip medida en la empunadura
Mitteler Vibrationswert, am Griff Middelvaerdi af vibrationer pa
Gemessen handtaget
Akoustikh iscu
Mesos oros metrhshs kradasmon
sth xeirolabh
Via Foresto 42 - 31058 SUSEGANA TV ITALY Tel.[phone] Fax [phone] E-mail: [e-mail] www.omer.it
Manuale d’uso, manutezione e parti di ricambio Parte 2
Use, maintenance and spare parts manual Part 2
Gebrauchsanweisung, Instandhaltungsrichtlinien und Ersatzteile Teil 2
Manuel d’utilisation, entretien et pièces de rechange Partie 2
Manual de uso, mantenimiento y repuestos Part 2
Manual de utiliza o, manuten o e partes sobresselentes Parte 2çã çã
Handleiding voor gebruik, onderhoud en reservedelslite Deel 2
Brugsanvisning, vedligeholdelse og reservedelslite Del 2
Egceiridio crhshV, sunthrhshV kai antallaktikwn 2° MeroV
Verso di caricamento
Side of loading
Grip impugnatura
Hand grip
Distanziatore a doppia posizione
Double position Spacer
Distanziatore regolabile
Adjustable spacer
Scarico orientabile
Adjustable deflector
Selettore blocco
funzionamento
Locking selector Controgrilletto sicura
Secondary trigger safety
Dispositivo rapido
estrazione carrello
Quick removal slider
devices
4 - Inserire i punti facendo attenzione al verso
di caricamento
Load the magazine with fastners paying attention
at the side of loading
5 - Chiudere il carrello
Shut the slider
Non azionare MAI il grilletto comando
durante il caricamento della graffatrice.
NEVER pull the trigger while loading magazine.
VN10
0,3
10,2
7
10
12
15
5/16”
3/8”
1/2”
5/8”
4,1
Crown: .425” (7/16")
®

cod. 122VN1000 Indice di modifica
Upgrade number
VN10.15 2
Cod. Descrizione Description
00.08 O-Ring O-Ring
00.09 O-Ring O-Ring
00.12 O-Ring O-Ring
00.14 O-Ring O-Ring
00.15 O-Ring O-Ring
00.18 O-Ring O-Ring
00.38 O-Ring O-Ring
01.32 O-Ring O-Ring
01.35 O-Ring O-Ring
01.38 O-Ring O-Ring
01.40 O-Ring O-Ring
01.41 O-Ring O-Ring
02.28 O-Ring O-Ring
04.06 Vite Screw
04.10.1 Vite Screw
04.16 Vite Screw
05.10 Vite Screw
05.10.1 Vite Screw
05.12 Vite Screw
05.20 Vite Screw
05.30 Vite Screw
05.65 Vite Screw
07.25 Chiave esagonale Hex. bar wrench
07.30 Chiave esagonale Hex. bar wrench
07.40 Chiave esagonale Hex. bar wrench
09.02 Anello elastico Elastic ring
09.18 Anello elastico Elastic ring
10.55 O-Ring O-Ring
12.66.1 Spina Pin
17.28 Tappo Inlet cap
21.29 Corpo Body
22.21 Testa Head
25.40 Deflettore Exhaust deflector
25.41 Silenziatore Silencer
26.21 Cilindro Cylinder
28.20 Guarnizione testa Head gasket
32.22 Ammortizzatore Bumper
39.40 Guarnizione scarico Exhaust seal
40.22 Valvola completa Valve ass’y
43.11 Rondella Washer
44.22 Guarnizione Gasket
45.20 Anello valvola Ring
50.41 Pulsante completo Trigger valve ass’y
51.41 Boccola pulsante Trigger valve housing
53.41 Pistone servovalvola Valve piston
54.41 Pulsante Trigger valve
55.41 Raccordo pulsante Bush
59.23 Guidapunti Fastener-guide
64.22 Tassello Anchor
66.04 Distanziale Spacer
69.43 Distanziatore guida Guide spacer
71.24 Reggicaricatore Support
72.22 Fermo carrello Slider-stop
72.23 Fermo carrello Slider-stop
76.04 Perno Pin
76.05 Perno Pin
76.45 Perno molla Pin
77.44 Guida sicura Safety guide
80.08 Grilletto chiusura Trigger
81.40.2 Grilletto comando Trigger
81.42 Grilletto Sicura Safety Trigger
90.07 Molla Spring
90.10 Molla Spring
90.12 Molla Spring
91.22 Molla Spring
91.73 Molla Spring
92.01X Molla Spring
94.21 Fermo distanziale Spacer-stop
20.20.91 Battente Driver
50.20.91 Caricatore Magazine
60.20.91 Carrello Slider
70.20.91 Spingipunto Pusher
80.21.91 Controtestina Nose
90.21.91 Testina Nose plate
D01 Boccetta olio Oiler
Parti di ricambio - Spare parts - Ersatzteile - Pièces de rechange - Piezas de repuesto
- Partes sobresselentes - Tabel te raadplegen - ReservedeleAntallaktika
Parti di ricambio - Spare parts - Ersatzteile - Pièces de rechange - Piezas de repuesto
- Partes sobresselentes - Tabel te raadplegen - ReservedeleAntallaktika
Dotazioni - Equipment - Ausrüstung - Équipements - Equipamiento - Parecomena
Equipamento - Uitrusting - Udstyr
44.22
02.28
20.20.91
26.21
01.41
01.35
32.22
01.40
17.28
21.29
1 2 6 9 8 5 8
39.40
92.01X
40.22
45.20
00.38
28.20
25.41
22.21
25.40
43.11
05.10.1
05.30
00.14
01.32
01.38
04.16
05.20
90.21.91
80.21.91
80.08
09.02
90.07
76.04
76.45
60.20.91
69.43
43.11
05.65
05.10
50.20.91
12.66.1
81.42
90.10
70.20.91
00.12
51.41
00.18
91.73
00.08
53.41
00.09
00.15
10.55
54.41
10.55
55.41
09.18
50.41
09.02
77.44
76.05
81.40.2
05.12
71.24
05.12
72.22
UPGRADE NUMBER
INDICE DI MODIFICA
NIVEAU DE MODIFICATION
INDICADOR DE MODIFICA
SERIAL NUMBER
MATRICOLA
MATRICULE
MATRICULA
01.40
00.72.1
10.55
00.08
00.12
00.14
00.15
01.35
00.18
00.16
02.28
00.38
01.38
01.41
01.32
28.20
D0107.4007.30
VN10.15
cod. 122VN1000
Guarnizioni - O-Rings - Dichtungen - Joints - Kit O-Rings - Lasticakia - Kit O-Rings - O-ringen - Pakninger
00.09
122VN1000_VN1015_2 210613 IV
59.23
04.06
94.21
64.22
66.04
72.23
90.12
04.10.1
07.25
00.14
91.22

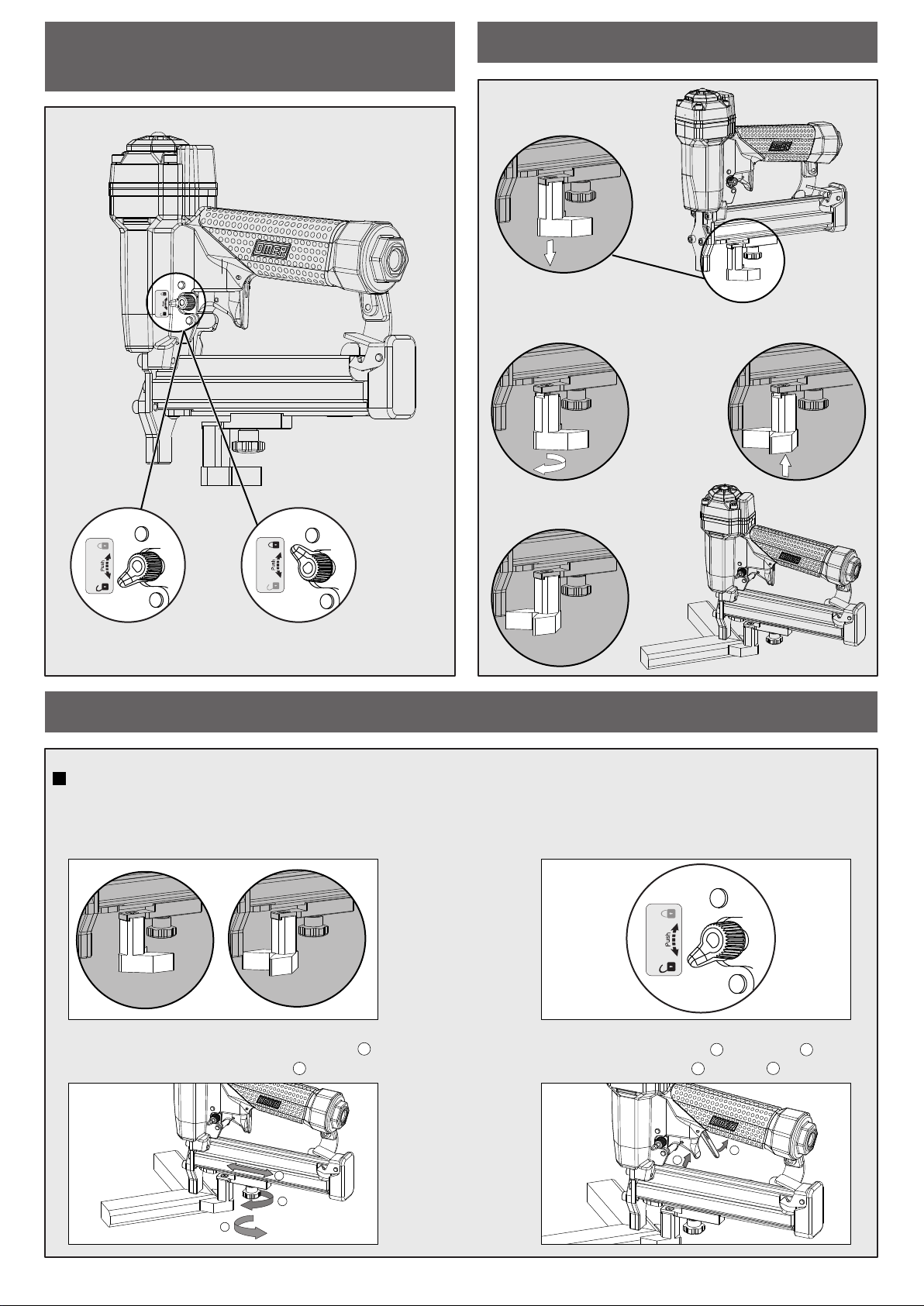

Blocco funzionamento
Locking selector
Utilizzo - How to use
Unlock Lock
Unlock Lock
Unlock Lock
Pronta a sparare
Ready to fire
Bloccata
Locked
Distanziatore - Spacer
Tirare il distanziatore
Pull the Spacer
Ruotare di 180°
Rotate of 180°
1.
2. 3.
4.
Rilasciare
Release
Pronto
Ready
Prima di procedere all’utilizzo della puntatrice assicurarsi di aver effettuato tutte le regolazioni necessarie
Before operating the tool make sure to have made all necessary adjustment
1. Scegliere l’orientamento del distanziatore
Chose the orientation of the spacer
2. Impostare il selettore su unlock
Set the selector on unlock
Unlock Lock
3. Regolare la posizione del distanziatore
Adjust the position of the spacer
4. Tirare il grilletto sicura e sparare
Pull the safety trigger and fire
a
b
c
d
e
de
de
b
b

Regolazione misure - Measures adjustment
1. Premere il grilletto chiusura e arretrare il carrello
Press the magazine latch and pull the slider
2. Capovolgere la puntatrice e far ruotare il fermo
carrello mantenendolo in posizione
Turn the tool up side down and rotate the slider-stop
holding it in position
3. Estrarre il carrello dalla sua guida
Remove the slider from the guide
4. Tenendo la puntatrice inclinata come in figura
premere sul blocco distanziale facendo così
scivolare fuori il guidapunti
Holding the tool inclined like in picture press on the
spacer-stop, this way the fastner-guide will slide out
5. Estrarre completamente il guida-punti
Remove entirely the fastner-guide
6. Scegliere la guida in base alla misura di punto da
utilizzare, reinserire quindi il guidapunti tenendo
premuto il blocco distanziale
Chose the guide according to the measurement of the
fastner to use, then reinsert the fastner-guide while
pressing the spacer-stop
7. Reinserire il carrello nella sua guida
Reinsert the slider in the guide
Differenti misure di punto necessitano di differenti regolazioni, di seguito la corretta procedura da seguire
Different measures of fastner need different adjustment, below the correct operation to follow
75/16”
10 3/8”
12 1/2”
15 5/8”
