EMISOR TÉRMICO - MANUAL DE INSTRUCCIONES
ELECTRIC RADIATOR - INSTRUCTION MANUAL
ÉMETTEUR THERMIQUE–MODE D’EMPLOI
EMISSOR TÉRMICO- MANUAL DE INSTRUÇÕES
RRW 600 1200 1500 2000
Sonifer,S.A. Avenida de Santiago, 86
30007 Murcia España
E-mail: sonif[email protected]
MADE IN P.R.C.
Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá
obtener los mejores resultados y la máxima seguridad de uso.
Read this manual carefully before running this appliance and save it for reference in order to obtain the best
results and ensure safe use.
Veuillez lire attentivement ce manuel avant d’utiliser cet appareil et conservez-le pour toute consultation future.
C’est la seule façon d’obtenir les meilleurs résultats et une sécurité optimale d’utilisation.
Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim,
poderá obter os melhores resultados e a máxima segurança na utilização.
- Este producto está indicado únicamente en lugares abrigados o para una utilización puntual. Este producto no
es adecuado para calefacción primaria.
- This product is only suitable for well insulated spaces or occasional use. This product is not suitable for
primary heating purposes
- Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle. Ce produit ne
peut pas être utilisé comme chauffage principal
- Este produto é adequado apenas para espaços bem isolados espaços ou utilização ocasional. Este produto
não é adequado para fins de aquecimento principal

RRW 600 1200 1500 2000
2
ESPAÑOL
Estimado cliente:
Gracias por elegir nuestro producto.
Le recomendamos leer atentamente las instrucciones
antes de utilizar este aparato por primera vez, por su
propia seguridad y para asegurar un uso correcto.
También debe leer la información de seguridad y la
información sobre ubicación segura antes de utilizar el
panel radiante para evitar cualquier riesgo de fuego o
daños personales.
INDICACIONES DE SEGURIDAD
Guarde el manual para futuras consultas, así como la
garantía, el recibo de pago y si es posible también el
embalaje exterior e interior. En caso de dejar el aparato
a terceros, también entregue el manual de instrucciones.
GENERALES:
1.Este aparato pueden utilizarlo niños con edad de 8
años y superior y personas con capacidades físicas,
sensoriales o mentales reducidas o falta de
experiencia y conocimiento, si se les ha dado la
supervisión o formación apropiadas respecto al uso
del aparato de una manera segura y comprenden los
peligros que implica. Los niños no deben jugar con el

RRW 600 1200 1500 2000
3
aparato. La limpieza y el mantenimiento a realizar por
el usuario no deben realizarlo los niños sin
supervisión.
2.Se deberá supervisar a los niños para asegurarse de
que no juegan con este aparato.
3.PRECAUCIÓN: Para la seguridad de sus niños no deje
material de embalaje (bolsas de plástico, cartón,
polietileno etc.) a su alcance.
4.Si el cable de alimentación está dañado, debe ser
sustituido por el fabricante, por su servicio postventa
o por personal cualificado similar con el fin de evitar
un peligro.
5.No desconecte nunca tirando del cable.
6.No lo ponga en funcionamiento si el cable o el
enchufe están dañados o si observa que el aparato no
funciona correctamente.
7.No manipule el aparato con las manos mojadas.
8.No sumergir el aparato en agua o cualquier otro
líquido.
9.Antes de su limpieza observe que el aparato está
desconectado.
10. El aparato debe instalarse de acuerdo con la
reglamentación nacional para instalaciones eléctricas.
11. Este aparato es sólo para uso doméstico.

RRW 600 1200 1500 2000
4
12. En caso de necesitar una copia del manual de
instrucciones, puede solicitarla por correo electrónico
a través de [e-mail]
13. ADVERTENCIA: En caso de mala utilización, existe
riesgo de posibles heridas.
ESPECÍFICAS:
El significado del símbolo es “NO CUBRIR”.
ADVERTENCIA: En orden de evitar un
sobrecalentamiento, no cubrir el aparato de
calefacción.
Los niños menores de 3 años deben mantenerse
fuera del alcance del aparato a menos que sean
continuamente supervisados.
Los niños desde 3 años y menores de 8 años deben
sólo encender/apagar el aparato siempre que éste
haya sido colocado o instalado en su posición de
funcionamiento normal prevista y que sean
supervisados o hayan recibido instrucciones relativas
al uso del aparato de una forma segura y entiendan
los riesgos que el aparato tiene. Los niños desde 3
años y menores de 8 años no deben enchufar, regular

RRW 600 1200 1500 2000
5
y limpiar el aparato o realizar operaciones de
mantenimiento.
PRECAUCIÓN: Algunas partes de este aparato pueden
ponerse muy calientes y causar quemaduras. Debe
ponerse atención particular cuando los niños y las
personas vulnerables estén presentes.
El aparato no debe colocarse inmediatamente debajo
de una base de toma de corriente.
No situar el aparato próximo a paredes, mobiliario,
entelados, cortinas, ropas de cama y otros materiales
inflamables ya que hay riesgo de incendio.
No usar este aparato de calefacción en el entorno
inmediato de una bañera, ducha o piscina.
No usar este aparato de calefacción con un
programador, temporizador u otro dispositivo que
conecte el aparato de calefacción automáticamente,
ya que existe riesgo de incendio si el aparato de
calefacción está cubierto o colocado incorrectamente.
Antes de conectar el dispositivo compruebe que la
tensión indicada en la placa de características coincide
con la tensión de la corriente de su hogar.
Conecte el aparato únicamente a un suministro de AC
que coincida con el especificado en la placa de
características.

RRW 600 1200 1500 2000
6
¡No toque las piezas con corriente! ¡Pone en peligro
su vida!
No utilice el aparato en ambientes inflamables (por
ejemplo cerca de gases combustibles o botes de
spray). ¡Riesgo de explosión y fuego!
No utilice el aparato en habitaciones con gases
explosivos (por ejemplo, gasolina) o mientras se están
utilizando colas o disolventes inflamables (por
ejemplo cuando se encolan o barnizan suelos de
parquet, PVC, etc.) No permita que aerosoles,
sustancias inflamables o materiales sensibles al calor
se interpongan en el flujo de aire caliente.
No utilice el aparato en zonas o habitaciones en las
que haya riesgo de fuego, como garajes, establos,
cabañas de madera, etc.
La unidad se debe montar de modo que los
elementos de control no puedan ser alcanzados por
las personas que están en el baño, ducha u otros
lugares llenos de agua.
Siempre desenchufe el aparato después de utilizarlo.
¡Importante! No introduzca ningún tipo de objeto
por las aberturas del aparato. ¡Existe riesgo de
lesiones (descarga eléctrica) y daños en el aparato!
Mantenga el cable a una distancia prudente de las
rejillas de entrada y salida de aire.

RRW 600 1200 1500 2000
7
CONTROL WIFI:
La serie REW de Orbegozo puede ser controlada mediante Wifi a través de nuestra ORBEGOZO
APP, disponible para su descarga en Google Play y en la App Store. Con ella, podrá acceder a
todas las funciones de su aparato desde su teléfono móvil de una manera sencilla e intuitiva.
Para más información, consulte el manual de la aplicación, incluido también junto al aparato
INSTRUCCIONES DE INSTALACIÓN
Este radiador se puede utilizar con pies de apoyo o instalado en una pared.
Con pies de apoyo:
1. Cuando se utiliza de esta manera, debe estar de pie en posición horizontal. No coloque el
radiador sobre superficies inestables como camas, alfombras, etc. y no lo utilice en una posición
inestable donde se pueda volcar, ya que esto supone riesgo de fuego.
2. Deje siempre un espacio amplio alrededor del radiador. La zona de seguridad que se debe dejar
libre es 15 cm en la parte superior y en los laterales y 20 cm en la parte frontal.
Cómo instalar los pies de apoyo:
Inserte los extremos de los pies en la base del radiador (ver figura 1, 1.1). Instale los pies en los huecos
inferiores indicados en la imagen 1.1. en función del modelo adquirido.
ATENCIÓN: En el caso de instalar el aparato sobre sus pies de apoyo, sitúelo sobre una superficie que
soporte altas temperaturas.

RRW 600 1200 1500 2000
8
Fig. 1 fig.1.1
Modelo
Posición de los pies de apoyo
Primer pie
Segundo pie
RRW 600
1
3
RRW 1200
1
5
RRW 1500
1
8
RRW 2000
1
10

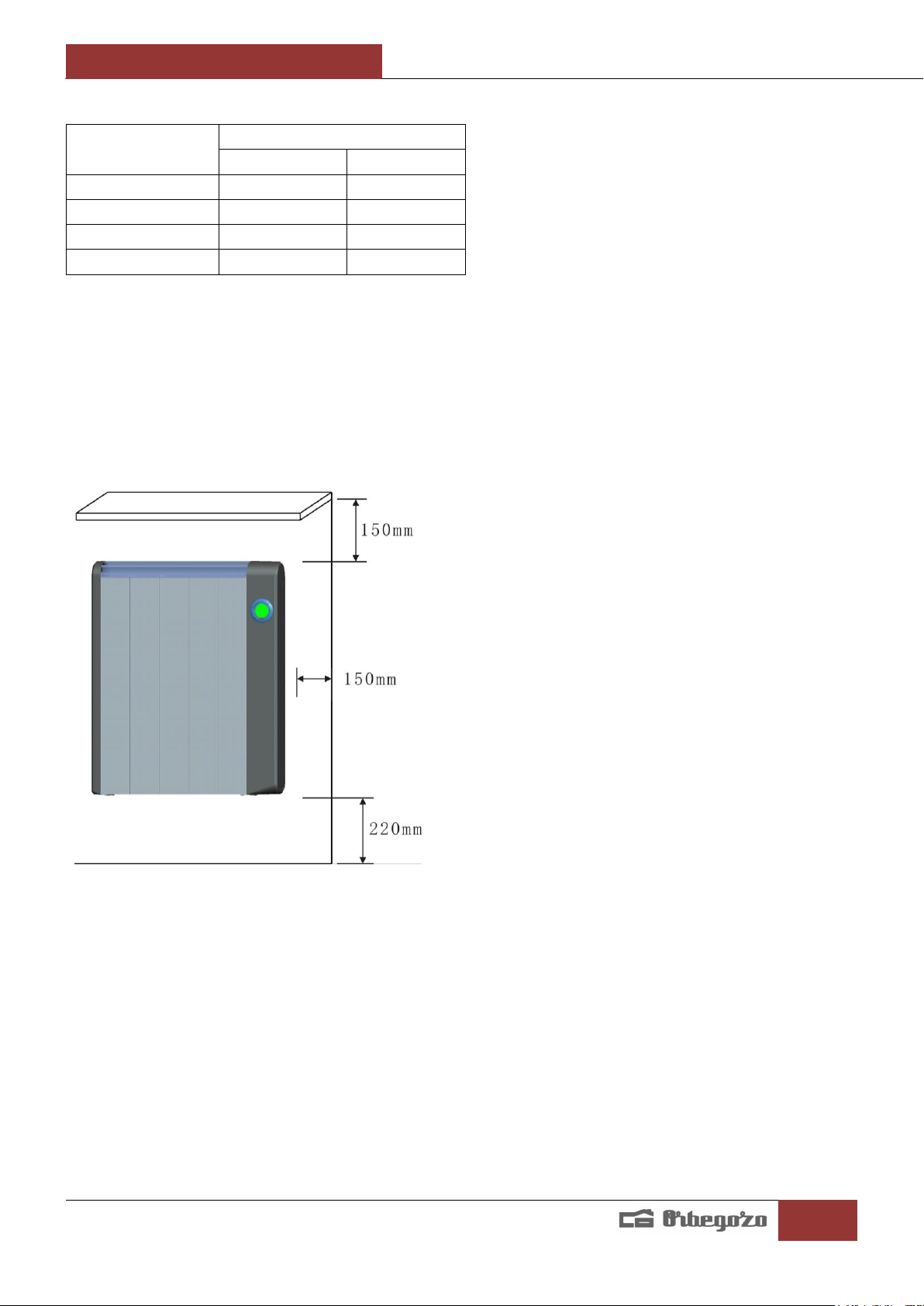

Montaje de pared
1. Se recomienda instalar el radiador en una pared exterior (fría) bajo una ventana, pero nunca en una
zona de ventilación. Observe las distancias mínimas de seguridad para la instalación.
2. El radiador se debe colocar al menos a 150 mm de todos los objetos, paredes, etc (ver figura 2).
La distancia mínima desde el suelo debe ser 220 mm, desde la parte superior del radiador debe haber
150 mm (ver figura 2).
Fig.2

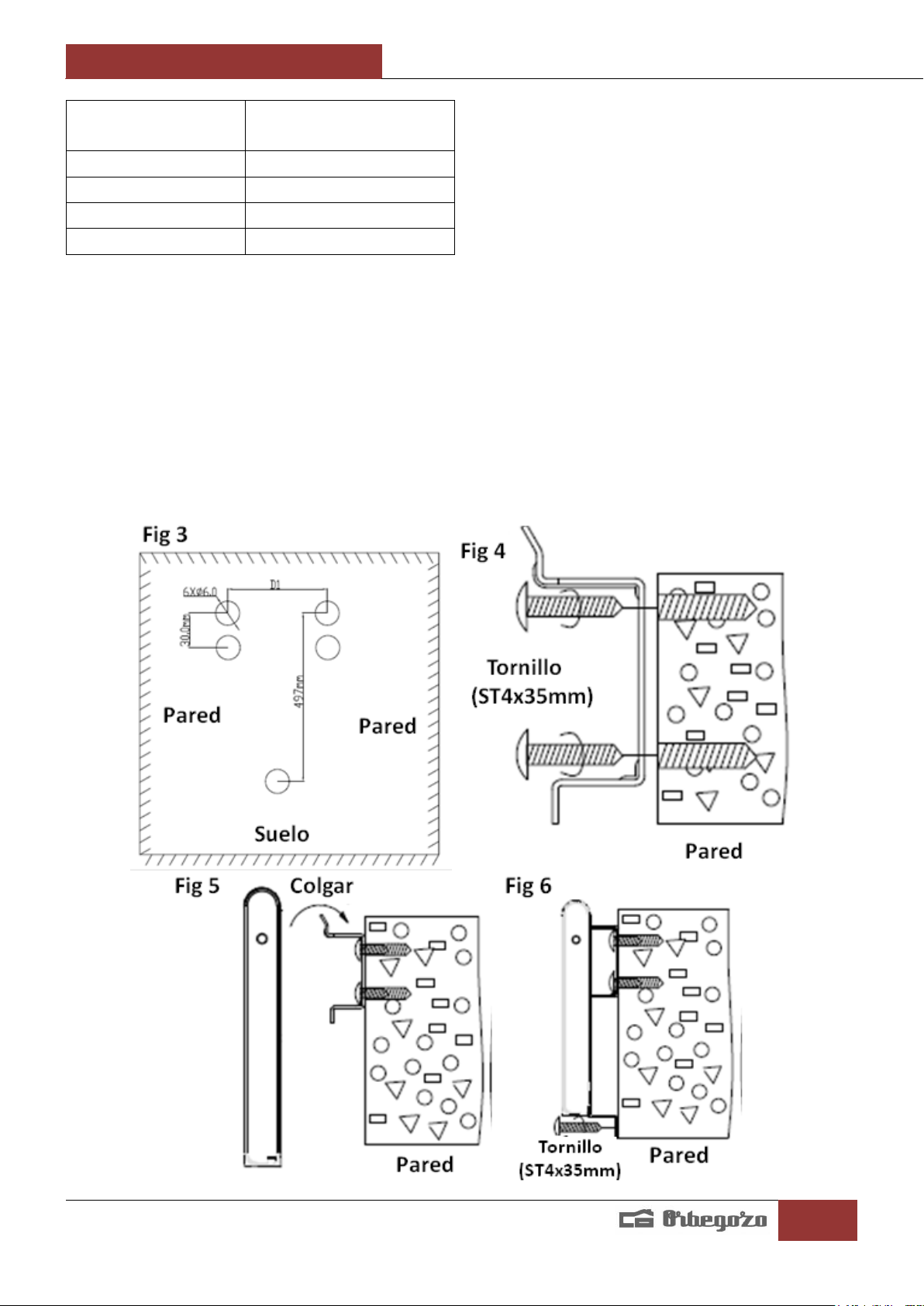

Montaje del radiador
Respetar siempre las medidas mínimas mostradas en la última imagen de la siguiente página.
1. Una vez seleccionado el lugar para la instalación del emisor térmico, sitúe un soporte superior
verticalmente sobre la pared y marque los dos agujeros con una separación de 30 mm. Una vez
hecho, y en función de su emisor térmico, escoja la distancia D1 con respecto a las señales previas
(Fig 3)

RRW 600 1200 1500 2000
9
Modelo
Medidas de montaje
(D1)
RRW 600
155 mm
RRW 1200
155 mm
RRW 1500
542.5 mm
RRW 2000
542,5 mm
2. Realice los cuatro agujeros, introduzca los tacos y atornille los soportes superiores a la pared (Fig
4)
3. Atornille el soporte inferior a la parte inferior del emisor.
4. Cuelgue el emisor térmico y señale el punto a taladrar del soporte inferior (Fig 5).
5. Descuelgue el emisor y realice el agujero para el soporte inferior.
6. Cuelgue de nuevo el emisor y atornille el soporte inferior a la pared para que el emisor quede
completamente fijado (Fig 6)

RRW 600 1200 1500 2000
10

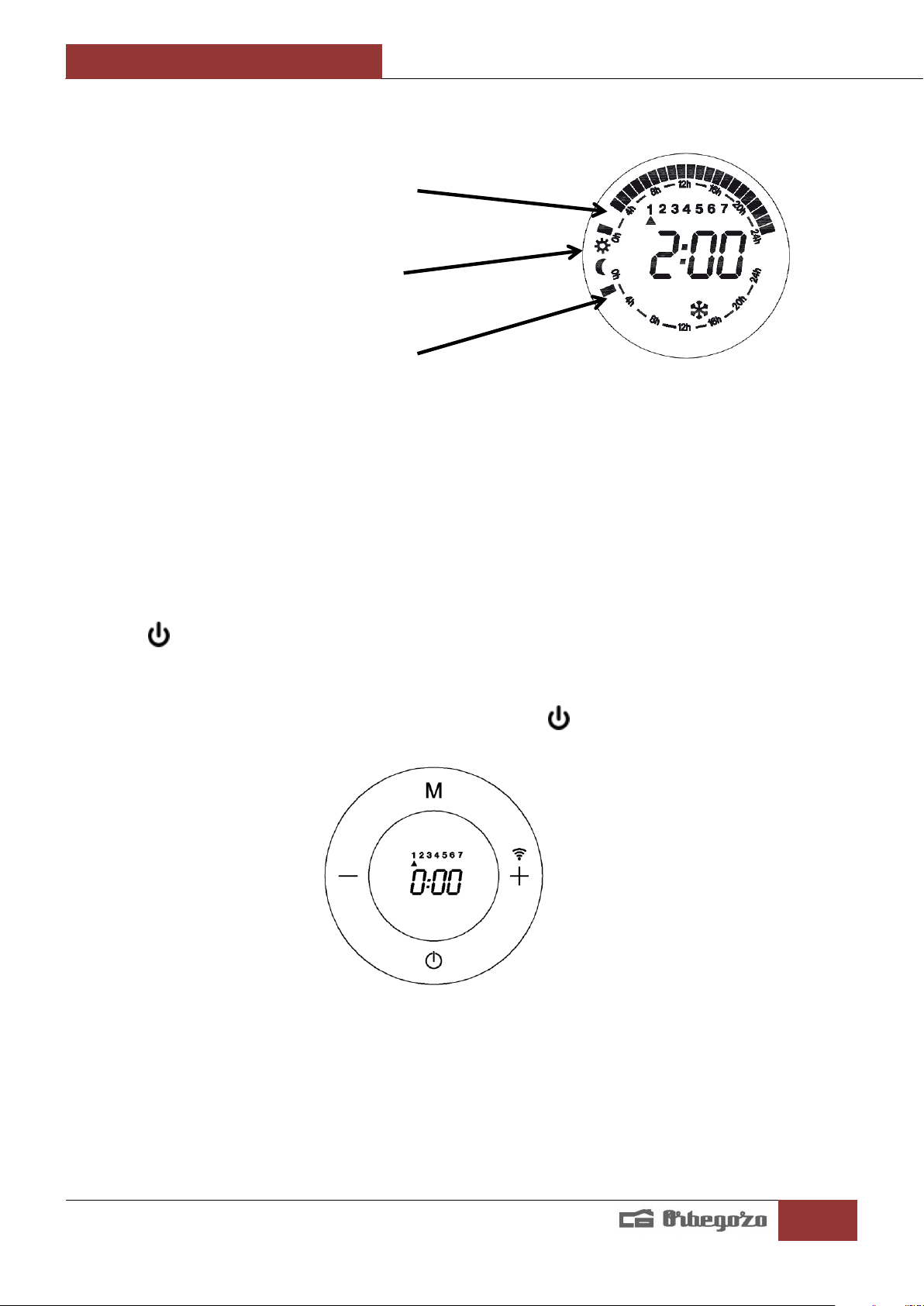

DESCRIPCIÓN DE LAS PIEZAS:
A: Casilla confort (sol)
B: Casilla de economía (luna)
C: Símbolo de Modo C onfort
D: Símbolo de Espera
E: Símbolo de Modo Económico
F: Indicación de funcionamiento de la función de detección de ventana abierta
G: Símbolo de Modo Anticongelación
H: Indicación del reloj en un día en modo Confort.

RRW 600 1200 1500 2000
11
I: Día de la semana
J: Indicación de día de la semana
K: Configuración de la Temperatura
L: Indicador de conexión WIFI
M: Símbolo de función de calor
n: Indicación del reloj en un día en modo económico.
INSTRUCCIONES DE FUNCIONAMIENTO
Este aparato se puede controlar con el mando a distancia o manualmente usando los controles
del panel. Las funciones son las mismas en ambas opciones excepto el bloqueo para niños y la
función de ventanas abiertas.
Temperatura Confort y temperatura en modo Económico:
La temperatura Confort es la más utilizada. La temperatura Confort en invierno suele ser de
entre 20º y 23º C.
La temperatura en modo Económico es aquella en la que el aparato realiza un consumo
moderado, ahorrando energía, ya que mantiene la habitación a una temperatura constante,
teniendo en cuenta los valores anteriores y otros como (geografía, altitud, orientación, etc.).
Recomendaciones para ahorrar y optimizar el consumo:
Es altamente recomendable utilizar programadores para ajustar el calefactor a nuestro estilo de
vida y así optimizar el consumo.
Es importante que cada habitación se caliente a la temperatura adecuada en todo momento. Se
debe lograr un equilibrio perfecto entre confort y ahorro.

RRW 600 1200 1500 2000
12
Habitación
Temperatura Confort
Temperatura
Económica
Por el día
Sala de estar, oficina
21º-22ºC
18º-19ºC
Por la noche
Dormitorio
20ºC (Cuando nos
levantamos y nos
vamos a la cama)
17ºC (Mientras
dormimos)
Zonas comunes
18-19ºC
15-16ºC

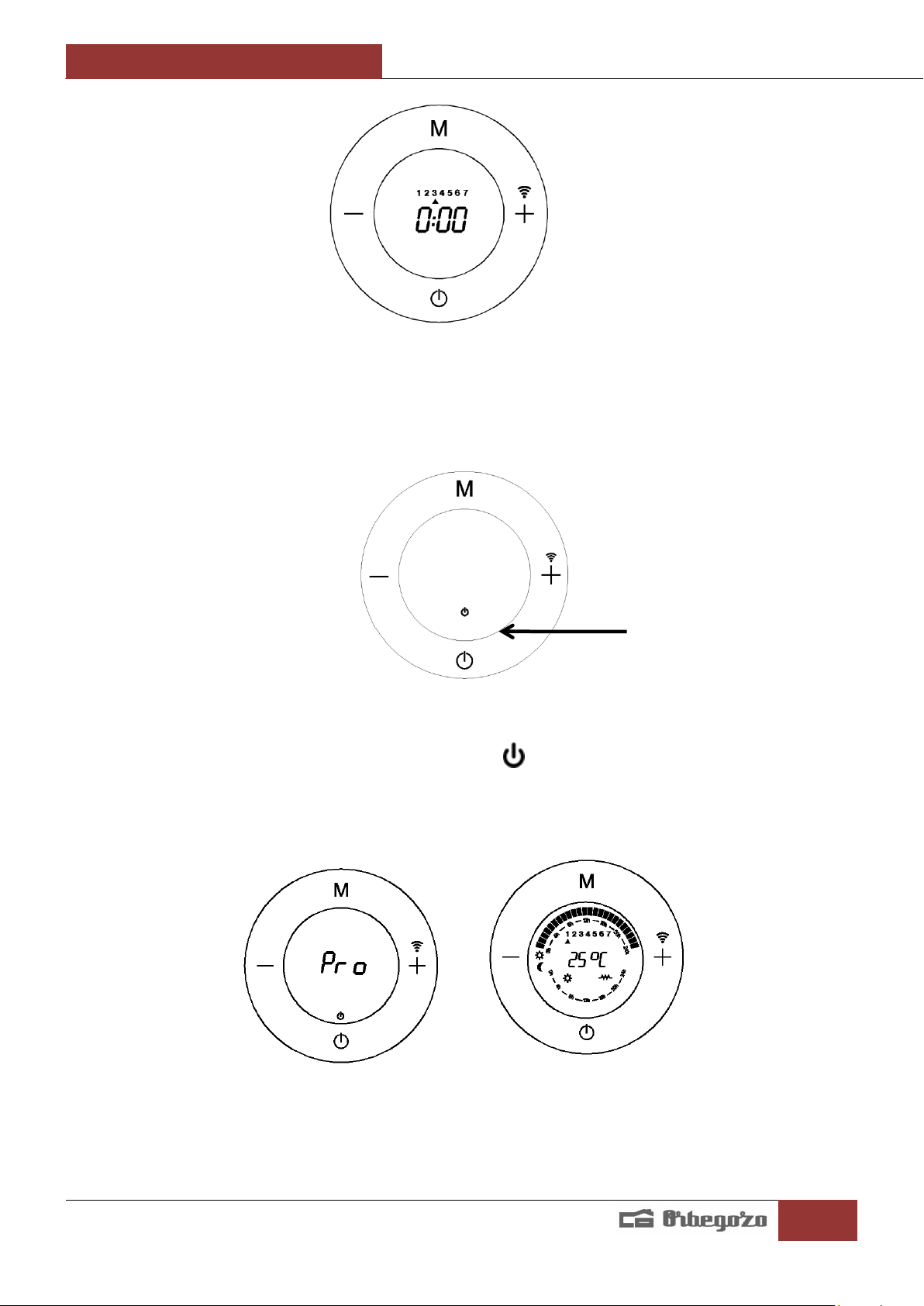

Encender el calefactor:
Aviso: Cuando enciende el calefactor, el microprocesador lee la memoria interna del dispositivo
y recuerda el último modo establecido por el usuario.
En el primer encendido, la memoria está vacía, por lo que la pantalla parpadeará
constantemente hasta que se presione alguna tecla.
Una vez que el aparato se haya colocado y enchufado correctamente en el enchufe, presione el
"Interruptor de alimentación principal" en la posición "I" para tener voltaje. (Fig 7)
cuando se conecte a la fuente de alimentación, el símbolo de espera aparecerá en la pantalla.
(Fig.8)
Fig.7 Fig.8
Selección del modo de funcionamiento:
Presionamos (Fig 9), el aparato se encenderá y una de estas pantallas aparecerá en uno de los
siguientes cuatro modos. (Fig 10, Fig.11, Fig 12, Fig 12)

RRW 600 1200 1500 2000
13
Fig.9
1. Modo Confort (Fig.10)
Ajustamos la temperatura de Confort de acuerdo a nuestras necesidades presionando el botón. +o –
Fig.10
2. Modo Económico (Fig.11)
Ajustamos la temperatura del Modo Económico de acuerdo a nuestras necesidades presionando el
botón. +o –
Fig.11
Importante: Cuando se configura la temperatura en modo Confort , el modo Económico baja 3ºC
automáticamente y viceversa. Es decir, si configuramos la temperatura del modo Económico , el modo
Confort disminuye automáticamente en tres grados.

RRW 600 1200 1500 2000
14
Por ejemplo: si configuramos una temperatura Confort de 24ºC, la temperatura del modo Económico
baja automáticamente a 21ºC.
2. Modo de programación: (Fig.12)
Fig.12
3. Modo Anticongelación (Fig.13)
Éste es un modo Apagado y su función es la de evitar que la temperatura del aparato no descienda
por debajo de 7ºC.
Esta temperatura no se puede ajustar cuando el aparato funciona en este modo.
Fig.13
Para cambiar el modo: Pulse el botón Mbrevemente para cambiar el modo:(Fig.14)
Fig.14
Cambiar modo:
1. Modo Confort
2. Modo Económico
3. Modo Programación
4. Modo Anticongelación

RRW 600 1200 1500 2000
15

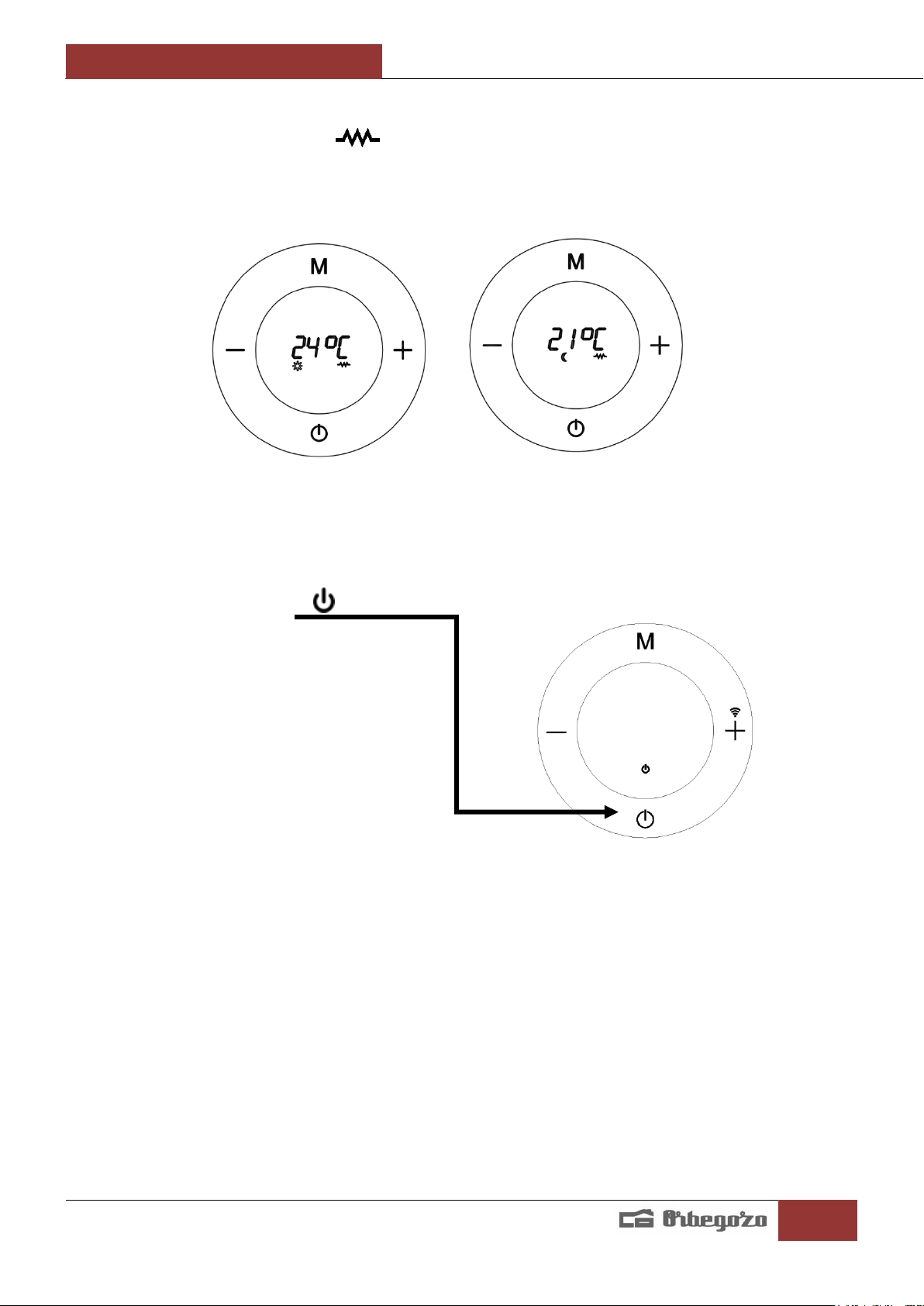

Cuando aparece este símbolo en cualquiera de las pantallas de opciones del calefactor,
significa que el calefactor está encendido, la resistencia está funcionando.
Este símbolo aparece en todos los modos cuando la resistencia está funcionando (Fig.15).
Fig.15
Cómo programar su calefactor:
Ir al modo OFF como en la imagen,
Mantenga presionado el botón durante 5 segundos
Fig.16
La siguiente pantalla aparecerá inmediatamente, donde programaremos el modo que deseamos:
Confort, Económico o Anticongelación , y el momento en que queremos que este modo continúe.
(Fig.17)
Los días de la semana (cada día tiene su número correspondiente: Lunes 1, martes 2, miércoles 3,
jueves 4, viernes 5, sábado 6 y domingo 7).

RRW 600 1200 1500 2000
16
Aquí está la pantalla de programación
Casilla superior: CONFORT
Casilla Inferior: ECONÓMICO
Nada: ANTICONGELACIÓN
Fig.17
Una vez que hemos entrado en el programador, los botones de control son:
El botón M es para cambiar la modalidad ( Confort, Económico, Anticongelación ).
El botón + es para avanzar / aumentar el tiempo
El botón –es para retroceder / disminuir el tiempo
Veamos un ejemplo paso a paso.
Después de mantener presionado el botón durante 5 segundos (Fig.18)
Fig.18
Podemos ver que aparece la pantalla (Fig.19). Primero, debemos saber que la programación debe
realizarse de hora en hora pasando todos los días de la semana.
Si, por ejemplo, queremos programar el modo Confort entre las 00:00 y la 1:00 del lunes:
Cuando el símbolo Confort aparezca o presione el botón M hasta que el símbolo Confort
aparezca (Fig.19), presione el botón +. Al hacer esto, no solo hemos establecido el modo Confort
entre 0:00 y 1:00, sino que también la hora avanzará a la 1:00 y la hora (1:00) aparecerá en la próxima
pantalla. (Fig.20).
Día de la
semana

RRW 600 1200 1500 2000
17
Fig. 19 Fig.20
Ahora vamos a configurar el modo económico entre 1:00 y 2:00, simplemente presionando el botón
Mhasta que el símbolo del modo económico aparezca (Fig.21) , presione el botón +. Al hacer esto,
no solo hemos establecido el modo económico entre 1:00 y 2:00, sino que también la hora avanzará
nuevamente a las 2:00, y aparecerá la hora (2:00). (Fig.22).
Fig.21 Fig.22
Ahora vamos a configurar el modo anticongelación entre las 2:00 y las 3:00, simplemente presionando
M hasta que el símbolo anticongelación aparezca (Fig.23) y presione el botón +. Al hacer esto, no
solo hemos establecido el modo anticongelación entre las 2:00 y las 3:00, sino que también la hora
avanzará a las 4:00, y aparecerá la hora (4:00).
Fig.23
El símbolo del
Modo Confort se
muestra o
parpadea
Símbolo de
modo
económico
Símbolo de Modo
Anticongelación

RRW 600 1200 1500 2000
18
Resumen de lo que hemos hecho. Hemos programado lo siguiente: el modo Confort entre 0:00 y 1:00;
el modo económico entre 1:00 y 2:00, y el modo anticongelación entre 2:00 y 3:00. (Fig.24)
Modo Anticongelación 2:00 y 3:00. Sin casilla
Modo Confort 0:00 y 1:00. Casilla superior
Modo Económico 1:00 y 2:00. Casilla media
Fig.24
Repetimos para hacer el procedimiento anterior, podemos programar sucesivamente de 0:00 a 23:00
(24 horas) con diferentes modos, y luego continuamos con los otros días de la semana (lunes -
domingo).
Importante:
1. Si desea cambiar el modo en cualquier momento, use el botón –para retroceder hora por
hora y presione M para elegir los modos que prefiere tener.
2. Si desea salir en cualquier momento para programar el día actual de la semana y la hora,
presione .
Cómo programar el día actual de la semana y la hora:
Cuando terminemos el programa de 7 días/24 horas, presione , y aparece la siguiente pantalla (Fig.
25), que es para configurar el día y la hora actuales
Fig.25
Con el botón +o –pasamos por los días hasta que encontremos el día actual. Por ejemplo, el lunes,
vamos a 1, o el miércoles, usando el botón +o –a 3. (Fig.26)

RRW 600 1200 1500 2000
19
Fig.26
Ahora presionamos el botón My la visualización de la hora comienza a parpadear. Con el botón + o –
ajustamos la pantalla a la hora correcta, luego presionamos el botón M.
Ahora la pantalla de minutos comienza a parpadear. Con el botón + o –ajustamos la pantalla a los
minutos correctos, luego presionamos el botón M La aplicación vuelve a la posición apagado (OFF)
(Fig. 27).
Fig.27
Ahora estamos preparados para usar el modo de programación. Para activarlo, todo lo que tenemos
que hacer es encender el aparato presionando el botón y buscar el modo de programación con el
botón Mhasta que aparezca la siguiente pantalla que fluctúa entre estos dos. (Fig.28) Esto significa
que el modo de programación se ha activado y ahora está funcionando. (Esta es la única manera de
configurar el modo de programación).
Fig.28
Cuando el modo de programación está funcionando (Fig.29).
Posición OFF

RRW 600 1200 1500 2000
20
●En esta pantalla, podemos ver el día, la temperatura de acuerdo con el modo de ajuste ( Confort,
Económico, Anticongelación ) y las casillas parpadean mostrando la hora actual si el modo de ajuste es
el Modo Confort o Económico .
●Esta pantalla muestra el Día 1, temperatura del modo Confort a 24ºC y la casilla parpadea con el
símbolo del sol entre las 0:00 y la 1:00, lo que significa que se ejecuta en el modo Confort entre las
0:00 y la 1:00 el lunes.
Ajustamos la temperatura de Confort o Económico de acuerdo a nuestras necesidades presionando el
botón. +o –
Fig.29
Compensación de Temperatura:
Debido a las características del aparato, la temperatura se mide en la parte inferior del calefactor y se
ajusta perfectamente a la temperatura de Confort seleccionada por el usuario. Sin embargo, también
es posible configurar la "Compensación de temperatura" manualmente.
Temperatura ambiente registrada - Temperatura Confort indicada = Valor...
Por Ejemplo:
22ºC en una temperatura ambiente medida con el termómetro cuando la temperatura de Confort
requerida en el termostato (indicado) es de 20ºC.
El valor de compensación de temperatura es 22 - 20 = + 2ºC.
El usuario debe poner + 2ºC en el menú de compensación de temperatura.
Paso 1: Gire el termostato en posición de apagado (OFF) presionando el botón .
Paso 2: Al presionar el botón My mantenerlo presionado durante 5 segundos, iremos a este menú
donde la pantalla muestra 0.0.
Paso 3: Pulsar los botones +/- para ajustar fracciones de 1ºC.
Paso 4: Presione el botón Mpara confirmar y regresar a la posición OFF.
Paso 5: Encienda el aparato presionando el botón .
Seguro para niños:
El usuario puede asegurarse de que nadie cambie la programación establecida, bloqueando el panel
de control. Esta función es muy útil para edificios públicos o para evitar que los niños manipulen los
controles.
