Oris Tourer User manual

Oris
Tourer
Artikelnr. 070-561
TOURER
GEBRUIKSAANWIJZING
oris-instructions-tourer.indd 3 11.12.18 17:07

2
Inhoudsopgave
Inhoudsopgave
Informatie over deze gebruiksaanwijzing.........................................................................................................................3
Voorwoord.............................................................................................................................................................................3
Verantwoordelijkheden hoe om te gaan met deze gebruiksaanwijzing................................................................................ 3
Doelgericht en juist gebruik.................................................................................................................................................. 3
Veiligheidsvoorschrift – Toelichting op de categorieën................................................................................................. 3
Geleverde onderdelen........................................................................................................................................................ 4
Technische specificaties....................................................................................................................................................4
Vereisten trekhaak.............................................................................................................................................................. 4
Veiligheidsadviezen............................................................................................................................................................4
Voor het in gebruik nemen van de fietsendrager............................................................................................................ 6
Montage van de kentekenplaat op de fietsendrager.............................................................................................................6
Montage en gebruik............................................................................................................................................................6
Montage van de fietsendrager op de trekhaak..................................................................................................................... 6
Fietsen op de fietsendrager plaatsen................................................................................................................................. 10
Fietsendrager kantelen, toegang tot de bagageruimte.......................................................................................................13
Demontage van de fietsendrager....................................................................................................................................... 14
Dragen van de fietsdrager zonder transporttas.................................................................................................................. 14
Opbergen van de fietsdrager in de transporttas................................................................................................................. 14
Reiniging........................................................................................................................................................................... 14
Onderhoud........................................................................................................................................................................ 15
Afstellen van de snelkoppeling........................................................................................................................................... 15
Afvalverwijdering..............................................................................................................................................................15
Contact.............................................................................................................................................................................. 15
Bijlage – 7/13 polige stekker............................................................................................................................................16
Overzicht onderdelen (explosietekening)...................................................................................................................... 17
Overzicht onderdelen – tabel ..........................................................................................................................................18
01/2019

3
ADVIES!
Overige adviezen:
Handige tip. Vergemakkelijkt het gebruik of
installatie van het product of heeft als doel om
te komen tot een beter begrip.
VOORZICHTIG!
Aanwijzingen met het woord VOORZICHTIG
waarschuwen voor een mogelijk dreigend
gevaar met lage risicograad.
Als dit gevaar niet wordt gemeden, kan dit
geringe of op kleine schaal lichamelijk letsel
tot gevolg hebben.
WAARSCHUWING!
Aanwijzingen met het woord
WAARSCHUWING waarschuwen voor een
dreigend gevaar met een gemiddelde
risicograad.
Als dit gevaar niet wordt gemeden, kan dit
leiden tot de dood of ernstig lichamelijk letsel.
GEVAAR!
Aanwijzingen met het woord GEVAAR
waarschuwen voor een dreigend gevaar met
een hoge risicograad.
Als dit gevaar niet wordt gemeden, kan dit de
dood of lichamelijk letsel tot gevolg hebben.
Veiligheidsvoorschrift –
Toelichting op de categorieën
In deze gebruiksaanwijzing zijn de veiligheidsvoorschriften
in de volgende categorieën onderverdeeld:
Een herhaaldelijk gebruikt veiligheidssymbool treedt niet in
de plaats van dit veiligheidsvoorschrift.
Lees daarom eerst het veiligheidsvoorschrift en volg deze
precies op.
Informatie over deze instructie bij de installatie van de fietsendrager
Informatie over deze
gebruiksaanwijzing
Voorwoord
Deze gebruiksaanwijzing helpt u bij een
• juiste doelmatige en
• veilige
montage van de fietsendrager Tourer.
Verantwoordelijkheden hoe om te gaan
met deze gebruiksaanwijzing
Ieder persoon die deze fietsendrager
• monteert,
• schoonmaakt
• verhandelt
wordt geacht van de volledige inhoud van deze
gebruiksaanwijzing kennis te hebben genomen en deze te
hebben begrepen.
Berg deze gebruiksaanwijzing veilig en binnen handbereik
op.
Bij verkoop of uitlenen van de fietsendrager deze
gebruiksaanwijzing meegeven.
Doelgericht en juist gebruik
De fietsendrager Tourer kan worden gebruikt voor het
vervoer van maximaal twee fietsen.
De fietsendrager mag uitsluitend worden gemonteerd op
trekhaken die aan de eisen voldoen zoals die staan
beschreven onder “Vereisten trekhaak”. Bovendien mag in
geen geval de maximum toegestane belasting van de
fietsendrager worden overschreden.
Een doelmatig gebruik kan niet zonder het naleven van
alle informatie in deze gebruiksaanwijzing en in het
bijzonder de naleving van de veiligheidsmaatregelen. Elk
ander gebruik van de fietsendrager kan worden
beschouwd als oneigenlijk gebruik en kan lichamelijk letsel
of materiële schade tot gevolg hebben.
ACPS Automotive aanvaardt geen enkele
aansprakelijkheid voor eventuele schade veroorzaakt door
oneigenlijk gebruik of misbruik van de fietsendrager.
LET OP!
Aanwijzingen met de woorden LET OP
waarschuwen voor gevaar met dreigende
zaakschade.
Als het gevaar niet gemeden wordt, kan het
product of iets anders in de directe omgeving
worden beschadigd.

4
WAARSCHUWING!
Het rijden met een fietsendrager beïnvloedt de
rijeigenschappen van uw voertuig.
Lichamelijk letsel of materiële schade
veroorzaakt door een gewijzigd
voertuiggedrag.
• Pas uw rijsnelheid aan het nieuwe gedrag
van het voertuig.
• Rijd nooit sneller dan 130 km/h.
• Vermijd plotselinge of trekkende
stuurbewegingen.
• Let erop dat uw voertuig langer is dan
normaal.
ADVIES!
Voor deze fietsendrager is een Europese
typegoedkeur afgegeven. Deze is bij de
fietsendrager geleverd en dient bij gebruik van
deze drager te worden overlegd (alleen van
toepassing voor Duitsland).
Veiligheidsadviezen
Volg nauwkeurig de gebruiksaanwijzing met de daarin
staande instructies. Als u de instructies niet opvolgt, kan
dit leiden tot lichamelijk letsel of materiële schade.
Weet u niet zeker of u de montage van de fietsendrager
op een juiste wijze hebt uitgevoerd, vraag dan uw
leverancier of de fabrikant om nadere informatie.
Noch de fabrikant, of leveranciers zijn aansprakelijk voor
schade die op ondeskundig gebruik of op een
ondeskundige montage zijn terug te voeren.
Controleer de fietsendrager en de daarbij behorende
lading regelmatig! U bent daartoe juridisch verplicht en u
wordt in geval van schade aansprakelijk gesteld!
Geleverde onderdelen
Technische specificaties
Drager:....................................................................Tourer
Artikelnummer:.................................................... 070-561
Materiaal:.................................................................. staal
Eigen gewicht::.........................................................18 kg
Belasting maximaal:.................................................60 kg
De maximale belasting van de fietsendrager en ook de
maximale toegestane kogeldruk van de trekhaak mogen
niet worden overschreden.
Het toegestane totaal gewicht en asbelasting van het
motorvoertuig mogen door de fietsendrager en zijn lading
niet worden overschreden.
Geleverde onderdelen / Technische gegevens / Vereisten trekhaak / Veiligheidsadviezen
A = fietsendrager
B = 2 sleutels
C = 2 kleine spanbanden voor de voorwielen
D = 1 spanband voor het fietsframe
E = opbergtas
GEVAAR!
Lichamelijk letsel kan worden opgelopen door
het breken van de trekhaak.
Door het monteren van de fietsendrager op
een trekhaak van te zwak materiaal zou de
trekhaak kunnen breken.
• Monteer de fietsendrager alleen op een
trekhaak van staal soort St52, gietijzer
soort GG52 of betere kwaliteit.
• Monteer de fietsendrager nooit op een
trekhaak gemaakt van aluminium of
soortgelijke lichte materialen of kunststof.
Monteer de fietsendrager alleen op trekhaken, die de
volgende eigenschappen bezitten:
Materiaal: ......... minimum staal of gietijzer St52 of GG52
D-waarde:............................................................> 7,6 kN
Let op het advies van de fabrikant van de trekhaak en het
voertuig.
Vereisten trekhaak
Maximale
belasting van de
fietsendrager
Maximale
kogeldruk
trekhaak
motorvoertig
32 kg50 kg
max. 60 kg !90 kg
42 kg60 kg
57 kg75 kg
18 kg
18 kg
18 kg
18 kg
Eigen gewicht
van de
fietsendrager

5
WAARSCHUWING!
De fietsendrager gaat na bevestiging en na
een paar gereden kilometers pas echt goed
vastzitten op de trekhaak.
Lichamelijk letsel of materiële schade
veroorzaakt door het verlies van de
fietsendrager.
• Controleer na enkele kilometer de
bevestiging van de fietsendrager op het
goed vastzitten op de trekhaak.
• Zet de fietsendrager opnieuw vast indien
deze (te) los op de trekhaak zit.
LET OP!
Als het uiteinde van de uitlaat zich in de buurt
van de fietsendrager of fietsen bevindt,
kunnen deze hierdoor worden beschadigd.
Materiële schade veroorzaakt door hete
uitlaatgassen.
•Gebruik indien nodig een uitlaatsierstuk
met bocht.
LET OP!
De achterklep of kofferdeksel kan tegen de
fietsendrager slaan en beschadigd worden.
Materiële schade veroorzaakt door het
openen van de achterklep of kofferdeksel.
• Een elektrisch bedienbare achterklep
uitschakelen en deze met de hand
bedienen.
• Kantel de fietsendrager weg voordat de
achterklep of kofferdeksel wordt geopend.
WAARSCHUWING!
Afdekzeilen verhogen de luchtweerstand. Zij
kunnen losraken en rondvliegen, wat tot
ernstige ongevallen kan leiden.
Lichamelijk letsel of materiële schade
veroorzaakt door afdekzeilen.
• Gebruik geen afdekzeilen of andere
soorten afdekkingen.
WAARSCHUWING!
Het rijden met een gekantelde of ineenvouwen
fietsendrager kan tot ongevallen leiden.
De beweegbare onderdelen van de
fietsendrager zijn in niet volledig gemonteerde
positie een bron van gevaar.
Lichamelijk letsel of materiële schade
veroorzaakt door niet juist gemonteerde
fietsendrager.
• Haal de fietsendrager van het voertuig als u
die niet nodig heeft.
• Rijd nooit met een gekantelde of
ineenvouwen fietsendrager.
WAARSCHUWING!
Het rijden zonder spanbanden kan leiden tot
ongelukken.
Lichamelijk letsel of materiële schade
veroorzaakt door het verlies van fietsen.

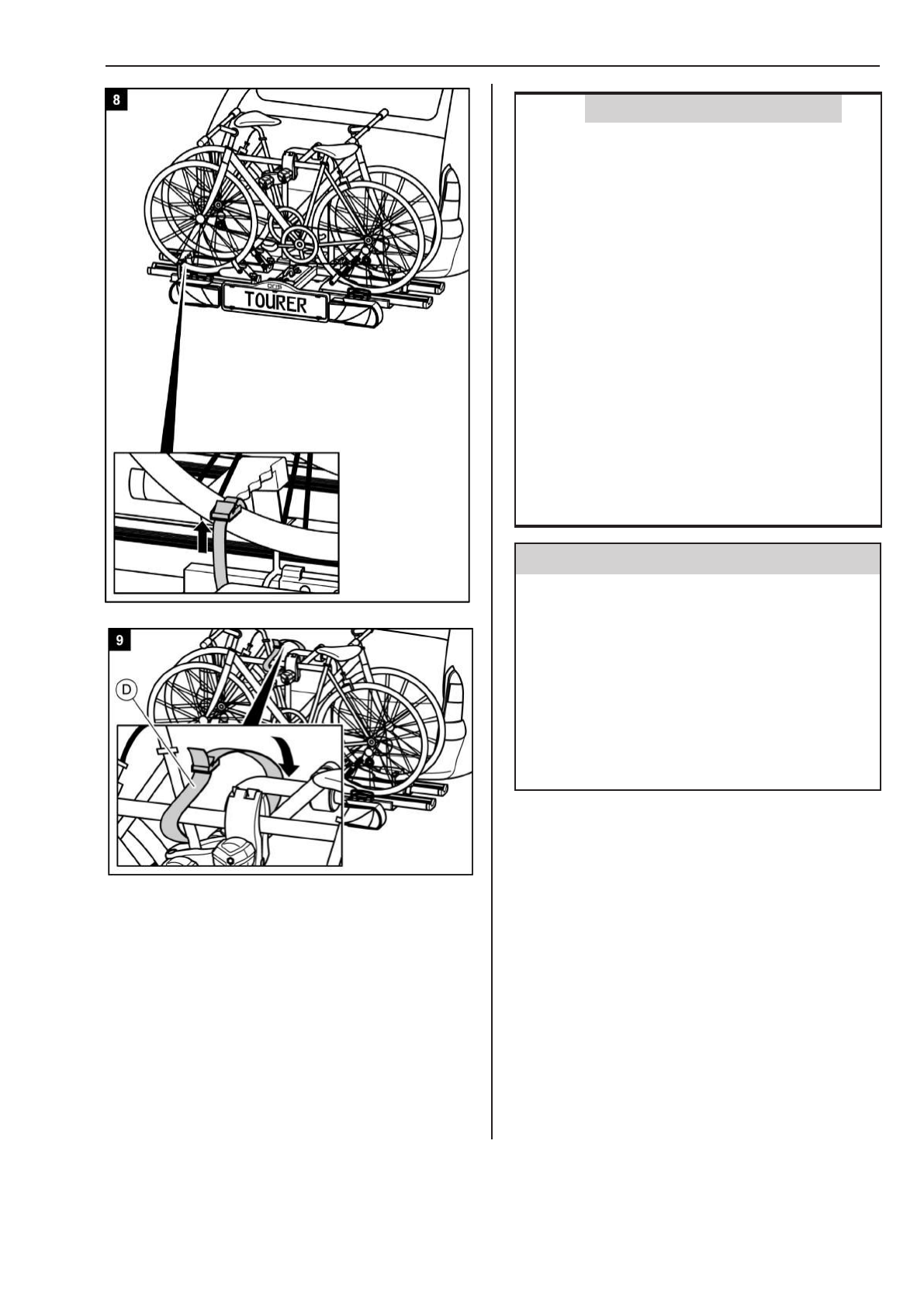

• Controleer voor ieder vertrek de correcte en
stevige bevestiging van de spanband rond
de fietsen en de U-beugel van de drager
(zie hoofdstuk ‘Fietsen monteren’).
• Controleer voor het begin van iedere rit de
goede staat en stevigheid van de beide
spanbanden om het voor- en achterwiel
van de fiets(en).
• Trek de spanbanden eventueel na.
• Controleer voor het begin van iedere rit, of
de gebruikte spanbanden onbeschadigd en
niet versleten zijn.
• Beschadigde of versleten spanbanden
moeten voor het begin van de rit worden
vervangen voor onbeschadigde
spanbanden. Alleen spanbanden die door
ACPS Automotive zijn toegestaan, mogen
worden gebruikt.
Veiligheidsadviezen
WAARSCHUWING!
Delen die buiten de fiets of fietsendrager
uitsteken, kunnen tijdens het rijden
persoonlijke letsels of materiële schade
veroorzaken.
Lichamelijk letsel of materiële schade
veroorzaakt door uitstekende onderdelen.
• Monteer alleen onderdelen die niet over het
uiteinde van het voertuig uitsteken.
WAARSCHUWING!
Overschrijding van de maximum
belastbaarheid van de fietsendrager,
overschrijding van de maximum toegestane
kogeldruk van de trekhaak en overschrijding
van het maximum toegestane totaal gewicht
van uw motorvoertuig kunnen tot ernstige
ongevallen leiden.
Lichamelijk letsel of materiële schade
veroorzaakt door overbelasting.
• Let op! Houd u onvoorwaardelijk aan de
wettelijke vereisten inzake maximum
lading, toegestane kogeldruk en toegestaan
totaal gewicht van uw voertuig. Overschrijd
deze vereisten niet.
WAARSCHUWING!
Rijden met gemonteerde fietsendrager door
ruw (onverhard) terrein kan leiden tot afbreken
van de drager.
Lichamelijk letsel of materiële schade
veroorzaakt door het afbreken van de
fietsendrager.
Alleen geschikt voor gebruik op een
personenauto trekhaak.
• Gebruik de fietsendrager niet in ruw
(onverhard) terrein.

6
WAARSCHUWING!
Een onjuiste of gebrekkige verbinding tussen
fietsendrager en trekhaak kan leiden tot het
losraken van de fietsendrager.
Lichamelijk letsel of materiële schade
veroorzaakt door het verliezen van de
fietsendrager tijdens het rijden.
• Vervang een beschadigde trekhaak.
• Reinig de bal van de trekhaak van vuil, stof
of vet.
WAARSCHUWING!
Beschadigingen aan de fietsendrager
bijvoorbeeld verbogen onderdelen, breuken of
krassen, sluiten een veilig gebruik van de
fietsendrager uit.
Lichamelijk letsel of materiële schade
veroorzaakt door een beschadigde
fietsendrager.
• Monteer de fietsendrager niet als deze
beschadigd is.
• Ga dan te werk zoals beschreven
onder“Onderhoud”.
ADVIES!
Op de bal van trekhaken bevinden zich vaak
verfresten. Voor een zo goed mogelijke
verbinding van de fietsendrager moeten deze
verfresten voorzichtig worden verwijderd. Volg
de aanwijzingen op van de fabrikant van de
trekhaak.
Voor het in gebruik nemen van de
fietsendrager
Montage van de kentekenplaat op de
fietsendrager
Montage en gebruik
Montage van de fietsendrager op de trekhaak
• Parkeer uw voertuig op een vlakke ondergrond.
• Trek de handrem aan.
Montage

7
WAARSCHUWING!
Een losse verbinding tussen de fietsendrager
en de trekhaak kan leiden tot het losraken van
de fietsendrager.
Lichamelijk letsel of materiële schade
veroorzaakt door verlies van de fietsendrager
tijdens het rijden.
• Controleer de fietsendrager op een veilige
bevestiging.
• Herhaal bij een los zittende verbinding de
stappen 4 t/m 8 in deze gebruiksaanwijzing.
Mocht er geen verbetering optreden, dan
moet eventueel de snelkoppeling opnieuw
worden afgesteld. Zie onder “Onderhoud”.
WAARSCHUWING!
Als de fietsendrager met de hendel van de
vergrendeling niet wordt gezekerd, dan kan de
fietsendrager tijdens het rijden los raken.
Lichamelijk letsel of materiële schade
veroorzaakt door een ongezekerde
fietsendrager.
• Sluit de fietsendrager af.
• Controleer of u de hendel hebt afgesloten
en of u de sleutel hebt verwijderd.
Door het afsluiten voorkomt u een eventuele
diefstal van de fietsendrager.
Montage

8
WAARSCHUWING!
Wordt de kentekenplaathouder niet met
vergrendeling vastgezet, dan kan deze houder
losraken tijdens het rijden.
Lichamelijk letsel of materiële schade
veroorzaakt door een onbeveiligde
kentekenplaathouder.
1. Trek de vergrendeling terug
2. Klap de kentekenplaathouder om, totdat
deze hoorbaar vergrendelt.
3. Laat de vergrendeling los en laat deze in
het gat van de kentekenplaathouder klikken
Montage

9
LET OP!
Niet vast aangedraaide vleugelmoeren van de
wielgoten van de fietsdrager kunnen tijdens de
rit loskomen en tot het verlies van de
vleugelmoeren en wielgoten leiden.
Lichamelijke letsel of materiële schade door
rondvliegende onderdelen mogelijk.
• Draai alle vleugelmoeren van de wielgoten
vóór aanvang van de rit stevig vast.
WAARSCHUWING!
Rijden zonder een goed functionerend
verlichtingssysteem kan tot ongevallen leiden.
Lichamelijk letsel door het niet opgemerkt
worden van andere verkeersdeelnemers.
• Controleer voor het begin van iedere rit de
juiste werking van de verlichting van de
fietsendrager.
• Vervang in het voorkomende geval defecte
lampjes.
• Controleer de verbinding tussen de stekker
van de fietsendrager en de contactdoos
aan de trekhaak.
Montage

10
ADVIES!
Om het rijgedrag van uw motorvoertuig zo
goed mogelijk te houden, wordt geadviseerd
om de zwaarste fiets als eerste op de
fietsendrager te plaatsen. Bovendien dient u,
als u slechts één fiets op de fietsendrager
vervoert, deze fiets op de plaats die zich het
dichtst bij de achterzijde van uw voertuig
bevindt, te plaatsen.

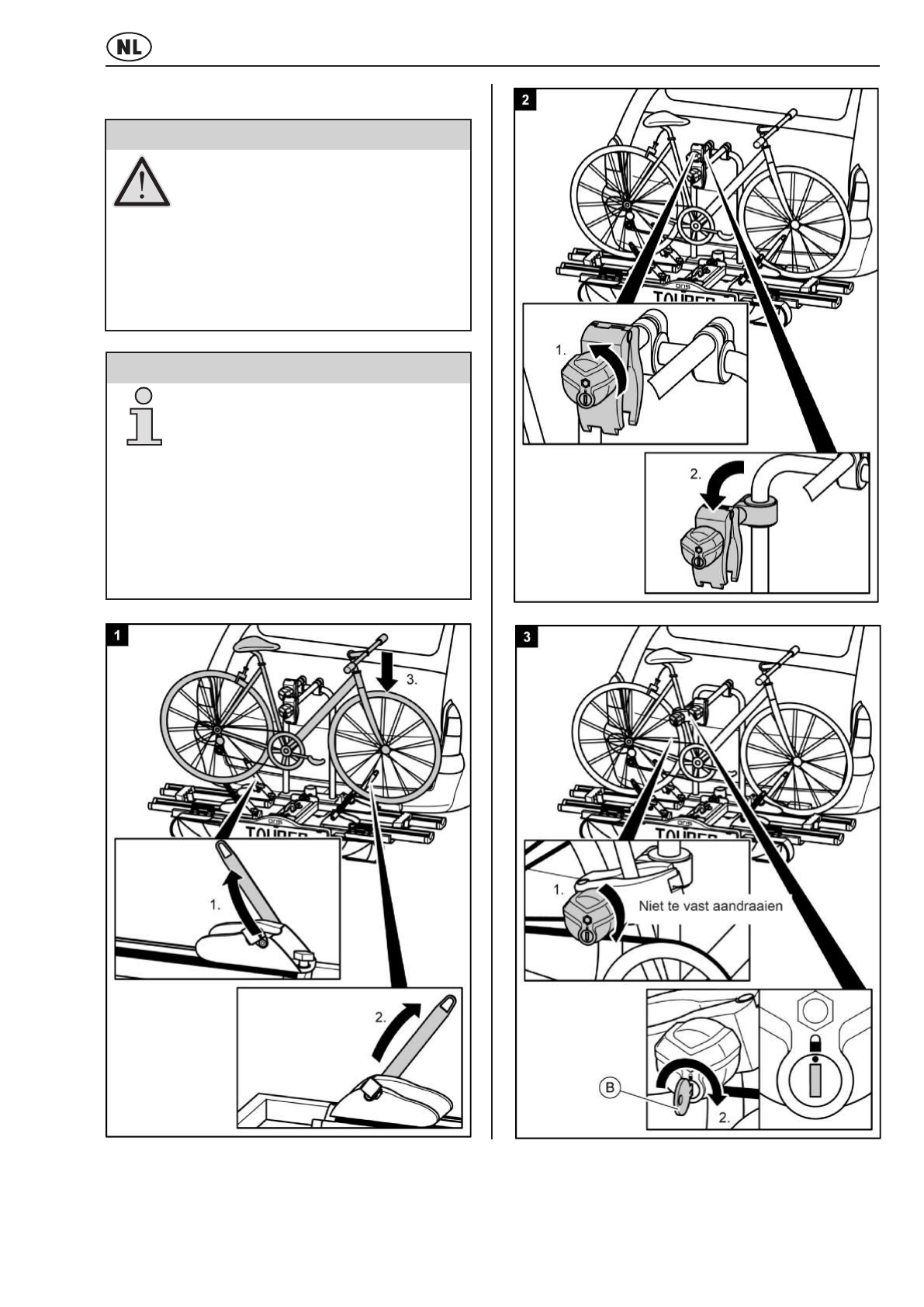

WAARSCHUWING!
Fietsen op de fietsendrager plaatsen
Fietsen op de fietsendrager plaatsen
Niet vastgeschroefde delen aan de fietsen
kunnen tijdens het rijden loskomen.
Letsels of materiële schade door
rondvliegende delen mogelijk.
• Verwijder alle niet vast met de fiets
verbonden delen, bijv. pompen, fietstassen,
navigatieapparatuur, batterijen of accu’s.
• Verwijder ook alle delen die extra
luchtweerstand genereren, bijv.
bagagemanden en kinderzitjes.

11
Fietsen op de fietsendrager plaatsen

12
WAARSCHUWING!
Rijden zonder spanbanden kan ongevallen
veroorzaken.
Lichamelijk letsel of materiële schade
veroorzaakt door het verlies van fietsen.
• Controleer voor het begin van iedere rit de
juiste en zo stevig mogelijke bevestiging
van de spanband om het frame van de fiets
en de Ubeugel van de fietsendrager (zie
stap 9 van dit hoofdstuk).
• Controleer voor het begin van iedere rit de
juiste en zo stevig mogelijke bevestiging
van de spanbanden om het voor- en
achterwiel van de fiets(en).
• Trek de spanbanden in voorkomende
gevallen na.
• Controleer voor het begin van iedere rit of
de spanbanden onbeschadigd en niet
versleten zijn.
• Beschadigde of versleten spanbanden
moeten voor het begin van iedere rit
worden vervangen door onbeschadigde
spanbanden. Alleen spanbanden die door
de firma ACPS Automotive zijn toegestaan,
mogen worden gebruikt.
WAARSCHUWING!
Door een te losse bevestiging tussen
fietsendrager en fiets kan de fiets loskomen
en van de fietsendrager vallen.
Lichamelijk letsel of materiële schade
veroorzaakt door het verlies van een fiets
tijdens het rijden.
• Controleer de fietsen op een veilige en
goede bevestiging.
• Bij een te losse bevestiging herhaal de
stappen 1 t/m 9 van dit hoofdstuk.
Fietsen op de fietsendrager plaatsen

13
VOORZICHTIG!
Lichaamsdelen of voorwerpen die zich tijdens
het kantelen voor of onder de fietsendrager
bevinden, kunnen verwondingen oplopen of
beschadigd raken.
Lichamelijk letsel of materiële schade
veroorzaakt door het plotseling kantelen van
de fietsendrager.
• Zorg ervoor dat zich niets onder de
fietsendrager bevindt.
• Let op uw eigen lichaam in het bijzonder uw
hoofd; blijf op veilige afstand staan.
• Draai de beveiliging los (stap 1). Houd de
drager bij het naar beneden kantelen aan
de U-beugel vast en maak met de hand de
vergrendeling los (stap 2.1) en kantel dan
de drager gecontroleerd met de hand naar
beneden (stap 2.2).
VOORZICHTIG!
Lichaamsdelen of voorwerpen, die zich tussen
de fietsendrager en het voertuig bevinden,
kunnen verwondingen oplopen of beschadigd
raken.
Lichamelijk letsel of materiële schade
veroorzaakt door het opklappen van de
fietsendrager is mogelijk.
• Zorg ervoor dat er zich niets tussen de
fietsendrager en het voertuig bevindt.
• Verwijder alles dat zich in de ruimte tussen
de fietsendrager en het voertuig bevindt.
WAARSCHUWING!
Het rijden met een niet terug gekantelde
fietsendrager kan er toe leiden dat de
fietsendrager en / of de trekhaak afbreken.
Lichamelijk letsel of materiële schade
veroorzaakt door het verlies van de
fietsendrager is mogelijk tijdens het rijden.
• Kantel de fietsendrager terug (omhoog)
voordat u gaat rijden.
• Controleer of de fietsendrager in deze
positie goed vastzit en de draaiknop op
“Vergrendeld” staat (gesloten slotje).
Fietsendrager kantelen,
toegang tot de bagageruimte
Fietsdrager kantelen
VOORZICHTIG!
De achterklep of kofferdeksel kunnen in
aanraking komen met de fietsendrager en
beschadigen.
Materiële schade veroorzaakt door het
openen van de achterklep of kofferdeksel.
• Een elektrisch bedienbare achterklep
uitschakelen en handmatig bedienen.
• Kantel de fietsendrager voor het openen
van de achterklep of kofferdeksel.

14

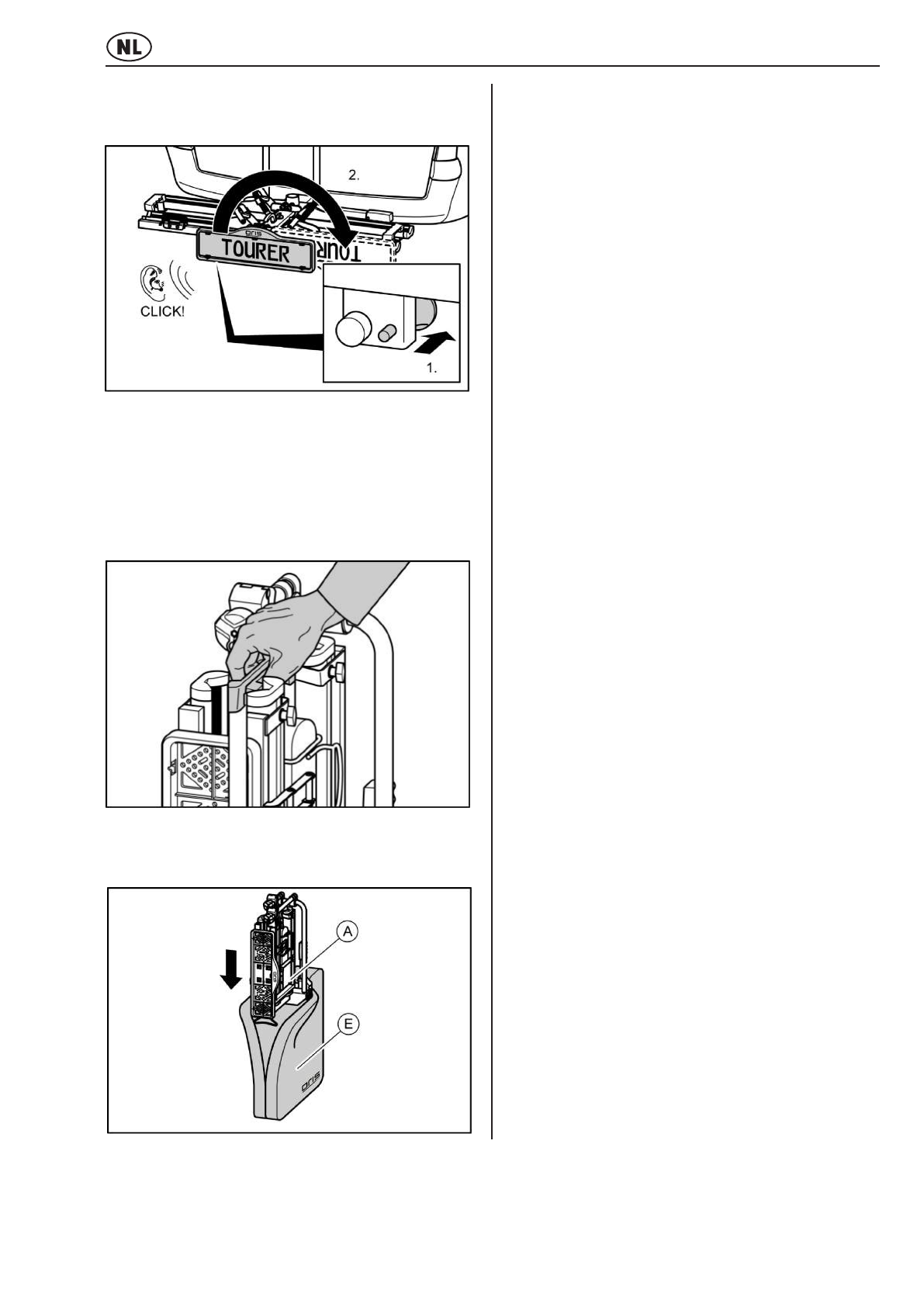

Demontage van de fietsendrager
Maak eerst de vergrendeling achter de
kentekenplaathouder los.
Het demonteren van de fietsendrager gebeurt in de
omgekeerde volgorde van het monteren van de
fietsendrager.
Reiniging
De fietsendrager kan met een zacht wasmiddel, warm
water en / of een zachte doek worden schoongemaakt.
Verwijder voordien grof vuil en stof. Gebruik geen
oplosmiddelen of soortgelijke reinigingsmiddelen; deze
kunnen de fietsendrager beschadigen.
Laat de fietsendrager zelf opdrogen. Gebruik geen föhn of
andere warmteapparaten om het droogproces te
versnellen.
Indien de fietsendrager in het kustgebied of tijdens de
winter gebruik wordt, maak deze dan regelmatig schoon.
Door het zout af te spoelen verlengt u de levensduur van
de fietsendrager.
Bewaar de fietsendrager, indien deze langere periodes
buiten gebruik is, (bijvoorbeeld tijdens de winter) droog en
afgedekt, om de levensduur te verlengen.
Demontage, dragen en opbergen / reiniging
Dragen van de fietsdrager zonder
transporttas
Opbergen van de fietsdrager in de
transporttas

15
Onderhoud
Controleer voor iedere rit de fietsendrager op slijtage.
Vooral defecte metalen onderdelen en spanbanden
moeten worden vervangen.
Neem contact op met onze klantenservice voor de
vervanging van onderdelen.
Elke wijziging aan originele onderdelen en materialen of
aan de constructie van de fietsendrager kunnen de
veiligheid en effectief gebruik nadelig beïnvloeden.
De stalen onderdelen van de fietsendrager zijn in de
fabriek van een poedercoating voorzien om corrosie tegen
te gaan. Als deze beschermlaag is beschadigd, dan dient
de schade zo snel mogelijk op professionele wijze te
worden hersteld.
Onder normale omstandigheden hoeft de fietsendrager
slechts te worden schoongemaakt; deze is dan verder
onderhoudsvrij.
Afstellen van de snelkoppeling
Voer dit onderhoud alleen uit als de fietsendrager, zoals
beschreven in hoofdstuk “Montage”, zich niet vast genoeg
op de trekhaak laat monteren.
• Haal de fietsendrager van de trekhaak zoals dit onder
“Demontage” is omschreven.
• Verwijder de stofkap van de instelbout.
• Draai, zoals op de afbeelding is weergegeven, de
contramoer iets losser.
• Draai de stelbout een kwartslag vaster.
• Draai de contramoer vast.
• Controleer of de fietsendrager nu wel genoeg vastzit op
de trekhaak, zoals beschreven onder “Montage”. Zo
niet, herhaal de boven omschreven stappen.
Onderhoud / Afvalverwijdering / Contact
Afvalverwijdering
Voor de afvalverwijdering moeten de voorschriften van de
plaatselijke overheid in acht worden genomen.
Verwijder ook de verpakking gesorteerd in de daarvoor
bestemde afvalcontainers.
Voor meer informatie kunt u contact opnemen met uw
gemeentelijk afvalbedrijf.

16
13-polig
7/13 polige stekker
Deze fietsendrager is uitgerust met verlichting. Deze
verlichting kan aangesloten worden op de trekhaak
stekkerdoos van uw auto. Aangezien er meerdere soorten
stekkers in omloop zijn, heeft deze drager de keuze uit de
gebruikelijke 7-polige stekker en de 13-polige stekker
(Jaeger). Hierdoor is de drager geschikt voor elke
trekhaak!
Beide stekkers zitten verwerkt in één behuizing. Over de
stekker die niet gebruikt wordt, moet het bijgeleverde
afdekkapje gedaan worden.
Deze informatie is uitsluitend bestemd voor een
gespecialiseerd bedrijf, die voor het ombouwen van een
elektrische installatie kan zorgdragen. Het is niet
toegestaan deze ombouw door ongetrainde personen te
laten uitvoeren.
7-polig
Bijlage – 7/13 polige stekker

17
Overzicht onderdelen (explosietekening)

18
Overzicht onderdelen – tabel

Oris
Tourer
Art.-Nr. 070-561
TOURER
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS 19 MANUAL DE INSTRUCCIONES 73
GEBRUIKSAANWIJZING 37 ISTRUZIONI PER L‘USO 91
MANUEL DE L‘OPÉRATEUR 55 NÁVOD K OBSLUZE 109
oris-instructions-tourer.indd 1 11.12.18 17:07

20
Inhaltsverzeichnis
Inhalt
Angaben zu dieser Montageanleitung............................................................................................................................21
Vorwort................................................................................................................................................................................21
Pflichten im Umgang mit dieser Montageanleitung............................................................................................................ 21
Bestimmungsgemäßer Gebrauch.......................................................................................................................................21
Sicherheitshinweise – Erläuterung der Kategorien.......................................................................................................21
Lieferumfang..................................................................................................................................................................... 22
Technische Daten............................................................................................................................................................. 22
Kupplungsvoraussetzungen........................................................................................................................................... 22
Sicherheitshinweise......................................................................................................................................................... 22
Vor der ersten Inbetriebnahme........................................................................................................................................24
Montage des Kennzeichens am Fahrradträger.................................................................................................................. 24
Montage und Benutzung..................................................................................................................................................24
Montage des Fahrradträgers an der Anhängerkupplung....................................................................................................24
Fahrräder montieren........................................................................................................................................................... 28
Fahrradträger kippen, Zugang zum Kofferraum................................................................................................................. 31
Demontage des Fahrradträgers..........................................................................................................................................32
Tragen des Fahrradträgers ohne Transporttasche............................................................................................................. 32
Verstauen des Fahrradträgers in der Transporttasche....................................................................................................... 32
Reinigung und Pflege.......................................................................................................................................................32
Wartung............................................................................................................................................................................. 33
Nachstellen des Schnellverschlusses.................................................................................................................................33
Entsorgung........................................................................................................................................................................33
Kontakt.............................................................................................................................................................................. 33
Anhang - Steckerbelegung.............................................................................................................................................. 34
Übersicht Ersatzteile – Explosionszeichnung............................................................................................................... 35
Übersicht Ersatzteile – Tabelle........................................................................................................................................ 36
01/2019
