OTC 5019A User manual

25, 26, 27
Form No. 540403
Parts List &
Operating Instructions
for: 5019A
Item
No.
Part
No.
No.
Req'd
Description
1 538316 1 Trans. Mounting Plate
(for Rockwell & Eaton®
RoadRanger®
transmissions; includes
Items 1-4)
5 538320 1 Mounting Plate
6 538311 1 Special Screw
7 538313 1 Lift Weldment
13 539019 1 Pin
16 541308 4 Caster
21 538328 1 Mounting Bracket
22 544346 1 Swivel Hand Pump
(see Form No. 544717)
Parts Included but Not Shown
218083 2 Warning Decal
540402 1 Decal
312556 1 Warning Decal
Low Lift Transmission Jack
Maximum Capacity: 2,200 Lbs.
Item
No.
No.
Req'd
Description
SPX
655 Eisenhower Drive
Owatonna, MN 55060-0995 USA
Phone: [phone]
Tech. Serv.: [phone]
Fax: [phone]
Order Entry: [phone]
Fax: [phone]
International Sales: [phone]
Fax: [phone]
Refer to any operating instructions included
with the product for detailed information about
operation,testing,disassembly,reassembly, and
preventive maintenance.
Items found in this parts list have been
carefully tested and selected by OTC.
Therefore: Use only OTC replacement parts!
Additional questions can be directed to the OTC
Tech. Serv. Dept. at [phone].
12, 3, 4 5
67
18, 19
16
21
20
18
14, 15
12, 13
89, 11
22, 23, 24
Sheet No. 1 of 2
© 2007 SPX Rev. B, January 20, 2009
The following items are contained in
Hardware Kit No. 549851
2 3 Hex Nut
3 3 Washer
4 3 Bolt (M12 x 1.75 x 31MM)
8 4 Socket Hd. Screw
9 16 Hex Nut (5/16-18)
11 16 Hex Hd. Cap Screw
12 2 Retaining Ring
14 2 Hex Hd. Cap Screw
15 2 Washer
18 4 Hex Hd. Cap Screw
19 2 Lock Nut (.750-10)
20 1 Retaining Ring
23 5 Cap Screw
24 1 Retainer
25 2 Hex Hd. Cap Screw
26 2 Hex Lock Nut

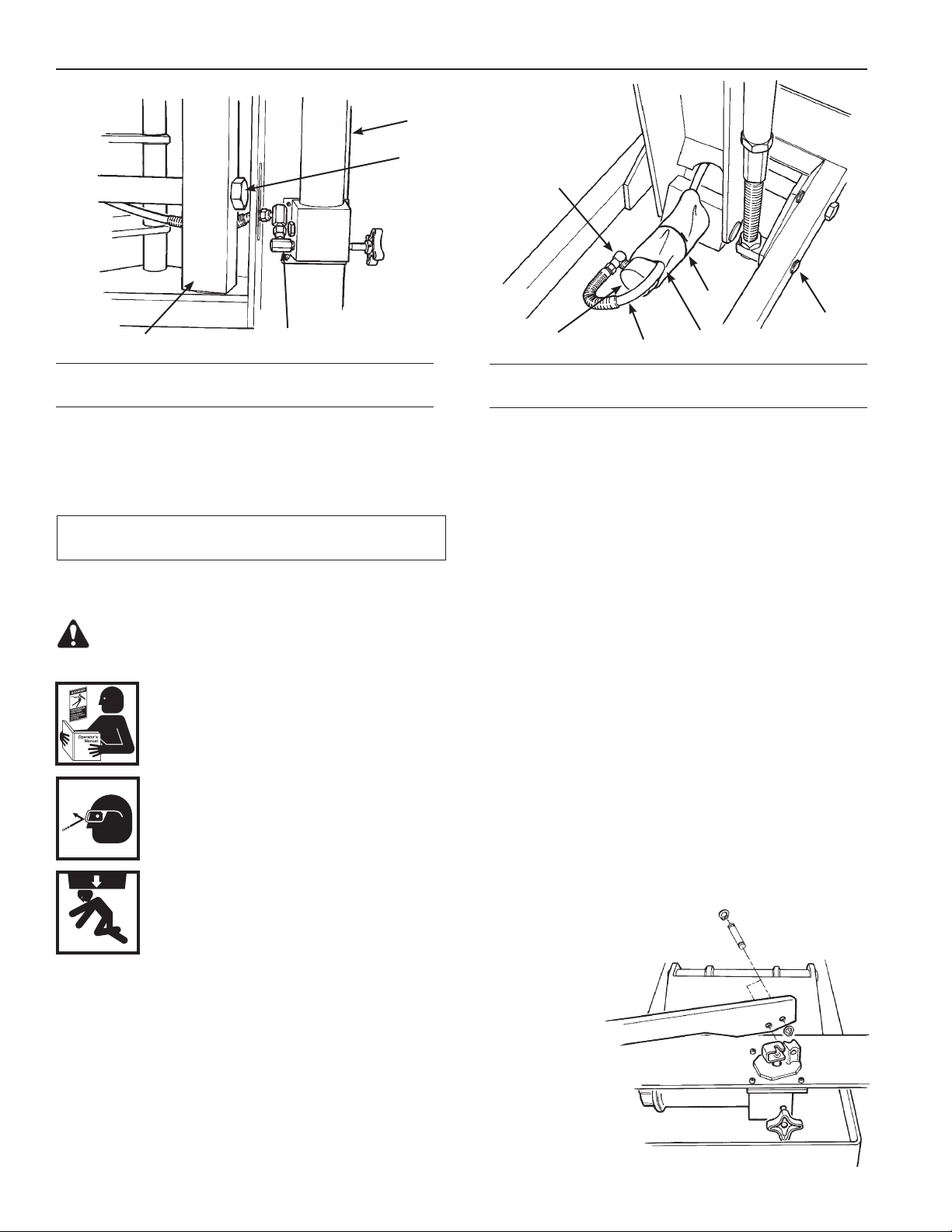

27 2 Flanged Bearing

 1 ⁕ 1 90°Elbow
2 544331 1 Hydraulic Cylinder
(see Form No. 544718)
3 544345 1 Hydraulic Hose
4 544332 1 Protective Sleeve
 5 ⁕ 1 CableTie
 6 ⁕ 1 RetainingRing
Parts List & Operating Instructions Form No. 540403, Sheet 1 of 2, Back
2⁕
1
3⁕
4
Part
No.
No.
Req'd
Description
1 538314 1 Cylinder Mounting Plate
 2 ⁕ 2 ElbowFitting
 3 ⁕ 1 HexScrew(1-8 x 82.3 MM)
4 544346 1 Swivel Hand Pump
(see Form No. 544717)
Item
No. Part
No.
No.
Req'd
Description
Item
No.
46⁕
1⁕
23
5⁕
Safety Precautions
WARNING: Failure to follow these warnings could cause a loss of load, damage to equipment, and / or
failure of equipment, which may result in personal injury or property damage:
•If the operator cannot read English, operating instructions and safety precautions must be read
and discussed in the operator’s native language.
•Wear eye protection that meets the requirements of ANSI Z87.1 and OSHA standards.
•Before each use, inspect the jack for leaks and damaged, loose, or missing parts. Immediately
replace cut, frayed, or damaged hoses.
•Do not modify this transmission jack or use attachments unless supplied by OTC. If a modication
is needed, please contact OTC Technical Services.
•This jack is designed to remove or install only automotive or truck transmissions. Using the jack
in a manner for which it is not designed may result in injury or damage to equipment.
•The load must not exceed the maximum rated capacity of 2,200 lbs.
•Stay out from underneath the load at all times.
•Secure the load to the jack.
•Use the jack on hard, level surfaces only.
•Lower the load completely before moving the jack.
Assembly Instructions
1. Assemble the handle to the pump by aligning the holes in the handle with
the holes in the pump cap and piston. Slide a pin through each hole, and
secure each pin with a retaining ring on each end. See Figure 1.
2. ForusewithaRockwellorEaton®RoadRanger®truck transmission: Place
the transmission mounting plate (No. 538316) on top of the white mounting
plate (No. 538320) as shown in the parts list drawing. Insert bolts through
the three holes in the plates. Secure the bolts by attaching a washer and
nut to each bolt from underneath the plates. Figure 1
Items marked with an asterisk (⁕) are contained in
Hardware Kit No. 549851

1. Position the jack under the transmission.
2. Close the control valve. Operate the pump handle to raise the boom and align the mounting plate with the transmission.
See Figure 2.
3. Remove the transmission according to the instructions in the vehicle service manual.
4. Position the transmission on the mounting plate, resting against the angle plates as shown in Figure 2.
•The transmission mounting plate may be tilted forward and backward by adjusting the linkage arm (No. 538311).
•The transmission mounting plate may be tilted side-to-side by adjusting the hex hd. cap screws.
5. Secure the transmission to the mounting plate.
6. Lower the load by slowly opening the control valve. Use the control valve to regulate how fast the boom is lowered.
Optional Equipment - OTC AdjustaGrip®Universal Mounting Arm (No. 538578)
Parts List & Operating Instructions Form No. 540403
Operating Instructions
Figure 2
The transmission must rest
against the angle plates as shown.
Right Angle
Mounting Ear
Figure 3
Angle Plates Angle Plate
Maintenance
1. Completely lower the jack any time it is not being used.
2. Thehydraulicpumpandramassemblyshouldbedrained,ushed,andrelledwithoilatleastonceeachyear.Use
ahighgradehydraulicoilsuchasOTCNo.9636oranequivalent(215SUSviscosityratingat100°F).
3. Lubricate caster swivel plates and wheels every six months using pressure gun grease.
4. LubricateliftarmpivotpointsasneededwithSAE30motoroil.
Mounting
Plate
No. 538320
OTC's universal mounting arms may be used to mount other large transmissions
to the low lift transmission jack. (Order No. 305811 for one universal mounting arm;
order each arm separately.)
1. Remove the transmission mounting plate (No. 538316), bolts, washers, and hex
nuts.
2. Fasten the universal mounting arms to the top of the mounting plate (No. 538320)
using the washers and nuts provided. See Figure 3.
a. Loosen all the joints in the adjust-a-grip arms.
b. Locate the right angle mounting ear of each arm over a slot in the mounting
plate, and install a washer and nut.
c. Use cap screws to attach at least two of the arms to the transmission.
Sheet No. 2 of 2
© 2007 SPX Rev. B, January 20, 2009

25, 26, 27
Forma N° 540403

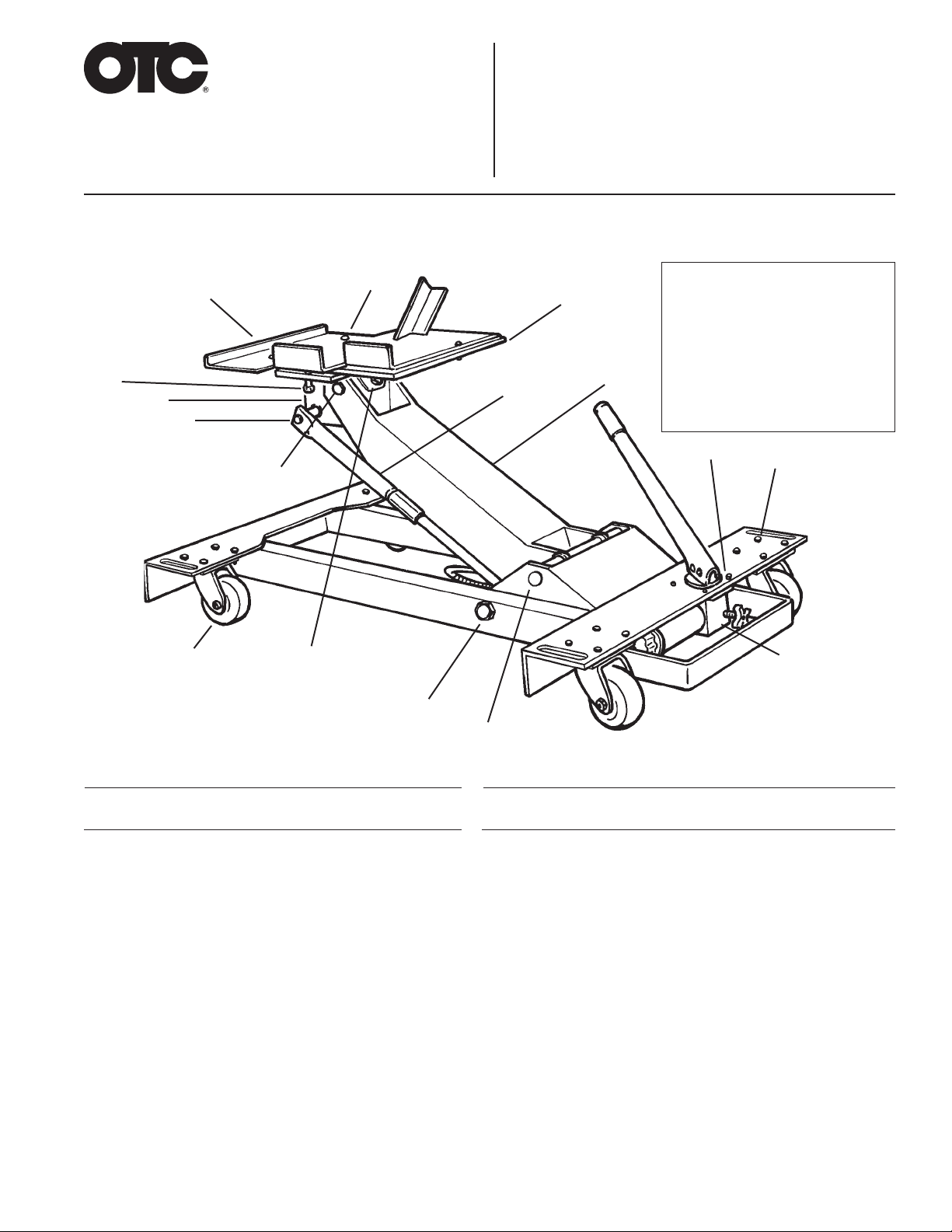

Lista de piezas e
instrucciones de
operación para: 5019A
N° de
artículo
N°
req.
Descripción
2 3 Tuerca hexagonal
3 3 Arandela
4 3 Tornillo (M12 x 1.75 x 31MM)
8 4 Tornillo de cabeza hueca
9 16 Tuerca hexagonal (5/16-18)
11 16 Prisionero de cabeza hexagonal
12 2 Anillo de retención
14 2
Prisionero de cabeza hexagonal
15 2 Arandela
18 4 Prisionero de cabeza hexagonal
19 2 Contratuerca
20 1 Anillo de retención
23 5 Prisionero
24 1 Retenedor
25 2Prisionero de cabeza hexagonal
26 2 Contratuerca hexagonal
27 2 Cojinete de manguito embridado
Gato de transmisión de carga baja
Capacidad máx: 2,200 libras
SPX
655 Eisenhower Drive
Owatonna, MN 55060-0995 USA
Tel: [phone]
Serv. técnico: [phone]
Fax: [phone]
Pedidos: [phone]
Fax: [phone]
Ventas internacionales: [phone]
Fax: [phone]
Consulte cualquier instrucción de operación
incluidaconelproductoparaobtenerinformación
detallada sobre la operación, las pruebas,
el desmontaje, la repetición de montaje y el
mantenimiento preventivo.
OTChaprobadoyseleccionadocuidadosamente
los artículos encontrados en esta lista. Por
lo tanto: ¡Use sólo piezas de repuesto de
OTC!
Las preguntas adicionales se pueden dirigir a
nuestro Departamento de servicio técnico de
OTC llamando al [phone].
12, 3, 4 5
67
18, 19
16
21
20
18
14, 15
12, 13
89, 11
22, 23, 24
N° de
artículo
N° de
pieza
N°
req.
Descripción
HojaN°1de2
© 2007 SPX Rev. B, enero 20, 2009
1 538316 1 Placa de montaje de la
transmisión (para transmisiones
Rockwell y Eaton®RoadRanger®;
incluye artículos 1-4)
5 538320 1 Placa de montaje
6 538311 1 Tornillo especial
7 538313 1 Ensambledeelevación
13 539019 1 Pasador
16 541308 4 Rueda
21 538328 1 Escuadrademontaje
22 544346 1 Bomba manual giratoria
(Vea la Forma N° 544717)
Piezas incluidas pero que no se muestran
218083 2 Calcomanía de advertencia
540402 1 Calcomanía
312556 1 Calcomanía de advertencia
Kit de Accesorios No. 549851:

 1 ⁕ 1 Codode90°
2 544331 1 Ariete
(Vea la Forma N° 544718)
3 544345 1 Manguera hidráulica
4 544332 1 Camisa protectora
 5 ⁕ 1 Amarredecable
 6 ⁕ 1 Anilloderetención
Lista de piezas e instrucciones de operación N°deforma540403,Hoja1de2,dorso
2⁕ 1
3⁕
4
N° de
pieza
N°
req.
Descripción
1 538314 1 Placa de montaje del ariete
 2 ⁕ 2 Aditamento
 3 ⁕ 1 Tornillohexagonal
(1-8 x 82.3MM)
4 544346 1 Bomba manual giratoria
(Vea la Forma N° 544717)
N° de
artículo
46⁕
1⁕
23
5⁕

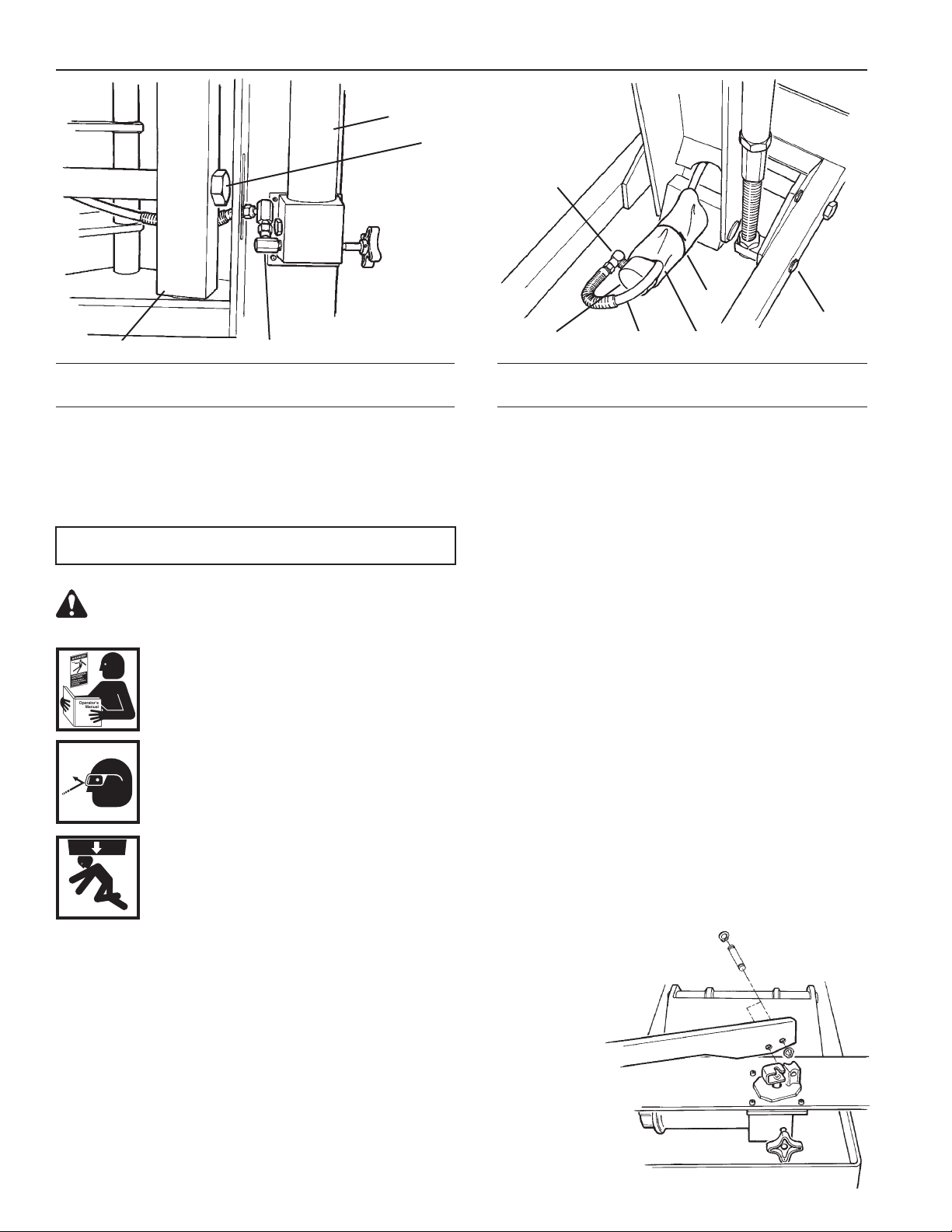

Medidas de seguridad
Advertencia: El no obedecer estas advertencias podría causar la pérdida de la carga, daño al equipo
y / o falla del equipo, lo cual puede dar como resultado lesiones personales o daños a la propiedad:
•Lea, comprenda y siga todas las precauciones de seguridad, así como las instrucciones
de funcionamiento.
• Use protección en los ojos que cumpla con los requisitos de ANSI Z87.1 y OSHA.
•Antes de cada uso inspeccione el gato para determinar si hay fugas o piezas dañadas, perdidas
o faltantes. Cambie inmediatamente las mangueras cortadas, quemadas o dañadas.
• No modique este gato de transmisión ni use aditamentos a menos que los suministre OTC. Si
se requiere una modicación, por favor comuníquese a Servicios Técnicos de OTC.
•Estegatoestádiseñadoparaquitaroinstalartransmisionesautomotricesodecamionessolamente.
El uso del gato de una manera para la cual no está diseñado puede dar como resultado lesiones
o daños al equipo.
• La carga no debe exceder la capacidad de clasicación máxima de 2,200 libras.
•Manténgase alejado de la parte inferior de la carga en todo momento.
•Asegure la carga al gato.
• Use el gato sobre supercies duras y niveladas solamente.
•Baje completamente la carga antes de mover el gato.
N° de
pieza
N°
req.
Descripción
N° de
artículo
Instrucciones de montaje
1. Monte la palanca a la bomba alineando los agujeros de la palanca con los
agujeros en el casquillo y pistón de la bomba. Deslice un pasador a través
de cada agujero y asegúrelos con un anillo de retención en cada extremo.
Vea la Figura 1.
2. ParausarconunatransmisióndecamiónRockwelloEaton®RoadRanger®:
coloque la placa de montaje de la transmisión (538316) arriba de la placa de
montaje blanca (538320) como se muestra en el dibujo de la lista de piezas.
Inserte los tornillos a través de los tres agujeros en las placas. Asegure los
tornillos colocando una arandela y tuerca a cada tornillo desde la parte inferior
de las placas. Figura 1
Kit de Accesorios No. 549851
identicados por los asteriscos ⁕.

Lista de piezas e instrucciones de operación N° de forma 540403
1. Acomode el gato debajo de la transmisión.
2. Cierre la válvula de control. Opere la palanca de la bomba para elevar el aguilón y alinee la placa de montaje con
la transmisión. Vea la Figura 2.
3. Desmonte la transmisión de acuerdo a las instrucciones en el manual de servicio del vehículo.
4. Acomode la transmisión en la placa de montaje, descansando contra las placas angulares como se muestra en la
Figura 2.
•La placa de montaje de la transmisión se puede inclinar hacia delante y hacia atrás mediante el ajuste del brazo de
articulación (538311).
•La placa de montaje de la transmisión se puede inclinar de un lado a otro ajustando los prisioneros de cabeza
hexagonal.
5. Asegure la transmisión a la placa de montaje.
6. Baje la carga abriendo lentamente la válvula de control. Use la válvula de control para regular la rapidez con que
se baja el aguilón.
Instrucciones de operación
Figura 2
La transmisión debe descansar
contra las placas angulares como se muestra.
Aleta de
montaje de
ángulo recto
Placa de
montaje
(538320)
Figura 3
Placas angulares Placa angular
HojaN° 2de2
© 2007 SPX Rev. B, enero 20, 2009
Mantenimiento
1. Baje completamente el gato en algún momento que no esté en uso.
2. La bomba hidráulica y el montaje del ariete se deben purgar, lavar y rellenar con aceite por lo menos una vez al año.
UseaceitehidráulicodealtacalidadcomoOTCN°9636oelequivalente(clasicacióndeviscosidad215SUSa100°
F).
3. Lubrique las placas giratorias de las ruedas y la rueda cada seis meses usando grasa de pistola de presión.
4. LubriquelospuntosdelpivotedelbrazodeelevaciónsegúnseanecesarioconaceiteparamotorSAE30.
Los brazos de montaje universal de OTC se pueden usar para montar otras trans-
misiones más grandes al gato de transmisión de carga baja. (Ordene la pieza
N° 305811 para obtener un brazo de montaje universal; ordene cada brazo por
separado).
1. Quite la placa de montaje de la transmisión (538316), los tornillos, las arandelas
y las tuercas hexagonales.
2. Asegure los brazos de montaje universal a la parte de arriba de la placa de montaje
(538320) utilizando las abrazaderas y las tuercas provistas. Vea la Figura 3.
a. AojetodaslasunionesenlosbrazosdeagarredeajusteAdjustaGrip.
b. Acomode la aleta de montaje de ángulo recto de cada brazo sobre una
ranura en la placa de montaje e instale una arandela y tuerca.
c. Use los prisioneros para montar por lo menos dos de los brazos
a la transmisión.
Equipo opcional – Brazo de montaje universal AdjustaGrip®de OTC (538578)

25, 26, 27
Bulletin n° 540403
Nomenclature des pièces
et instructions pour 5019A
N° de
réf.
Quant.
Description
2 3 Écrou
3 3 Rondelle
4 3 Boulon (M12 x 1.75 x 31MM)
8 4 Vis d’assemblage à six pans creux
9 16 Écrou (5/16-18)
11 16
Vis d’assemblage à tête hexagonale
12 2 Bague de retenue
14 2
Vis d’assemblage à tête hexagonale
15 2 Rondelle
18 4 Vis d’assemblage à tête hexagonale
19 2 Écrou freiné
20 1 Bague de retenue
23 5 Vis d’assemblage
24 1 Dispositif de retenue
25 2Vis d’assemblage à tête hexagonale
26 2 Écrou freiné
27 2 Coussinet-douille à collet
Cric à petite levée pour boîte de vitesses
Capacité maximale de 998 kg (2 200 lb)
SPX
655 Eisenhower Drive
Owatonna, MN 55060-0995 USA
Tél. : [phone]
Assist. Tech. : [phone]
Télécopieur : [phone]
Commandes : [phone]
Télécopieur : [phone]
Ventes à l’étranger : [phone]
Télécopieur : [phone]
Consulter les instructions d’utilisation fournies
avec le produit pour obtenir des renseignements
détailléssur l’utilisation, lesessais,le démon-tage,
le remontage et l’entretien préventif.
Les pièces mentionnées dans cette nomen-
clature ont été sélectionnées soumises à des
essais stricts par OTC. Il ne faut donc utiliser
que des pièces de rechange OTC.
Encasdequestionssupplémentaires,consulter
le service d’assistance technique d’OTC
à 1-800-533-6127.
12, 3, 4
5
67
18, 19
16
21
20
18
14, 15
12, 13
89, 11
22, 23, 24
N° de
réf.
N° de
pièce
Quant.
Description
Feuille 1 de 2
© 2007 SPX Rév B. janvier 20, 2009
1 538316 1 Plaque de montage de la
boîte de vitesses (pour les boîtes de
vitesse Rockwell ou Eaton®RoadRanger® ;
comprend les références 1 à 4)
5 538320 1 Plaque de montage
6 538311 1 Vis spéciale
7 538313 1 Bras de levage soudé
13 539019 1 Axe
16 541308 4 Roulette
21 538328 1 Patte de montage
22 544346
1 Pompe manuelle pivotante
(Voir le Bulletin n° 544717)
Pièces incluses mais pas montrées
218083 2 Autocollant
540402 1 Autocollant
312556 1 Autocollant d’avertissement
Le nécessaire de ferrures N° 549851:

 1 ⁕ 1 Coudede90°
2 544331 1 Vérin
(Voir le Bulletin n° 544718)
3 544345 1 Tuyau hydraulique
4 544332 1 Manchon de protection
 5 ⁕ 1 Attachedecâble
 6 ⁕ 1 Baguederetenue
Nomenclature des pièces Bulletinn°540403,feuille1de2,verso
2⁕
1
3⁕
4
1 538314 1 Plaque de montage du vérin
 2 ⁕ 2 Raccord
 3 ⁕ 1 Visd’assemblageàtête 
hexagonale (1-8 x 82.3MM)
4 544346 1 Pompe manuelle pivotante
(Voir le Bulletin n° 544717)
4
6⁕
1⁕
23
5⁕
Directives de sécurité
Attention – Il faut respecter ces avertissements pour éviter la perte de la charge, les dommages ou la
défaillance de l’équipement, ce qui peut mener à des blessures et des dommages.
• Si el operador no puede leer el francés, las instrucciones de operación y las precauciones de
seguridad deberán leerse y comentarse en el idioma nativo del operador.
• Il faut porter des lunettes de sécurité conformes à ANSI Z87.1 et OSHA.
• Avant chaque utilisation, vérier que le cric ne fuit pas, n’est pas endommagé et qu’aucune
pièce n’est desserrée ou absente. Remplacer immédiatement tout tuyau coupé, efloché ou
endommagé.
• Il ne faut pas modier ce cric pour boîte de vitesses ni utiliser des accessoires qui ne sont pas
fournis par OTC. Consulter le service d’assistance technique d’OTC avant de faire une modication
quelconque.
• Ce cric est conçu pour la dépose ou la pose de boîtes de vitesses de voitures et de camions.
L’utilisation du cric pour tout usage pour lequel il n’est pas conçu peut causer des blessures et
des dommages.
•La charge ne doit pas dépasser la capacité nominale de 998 kg (2 200 lb).
•Il faut toujours se tenir à l’écart de l’espace sous la charge.
•Il faut attacher la charge sur le cric.
•Utiliser le cric uniquement sur une surface dure et horizontale.
•Il faut abaisser la charge complètement avant de déplacer le cric.
N° de
réf.
N° de
pièce
Quant.
Description
N° de
réf.
N° de
pièce
Quant.
Description
Assemblage
1. Monter la poignée sur la pompe. Pour cela, aligner les trous de la poignée
surlestrousducapotdelapompeetdupiston.Glisserunaxedanschaque
trou et maintenir en place chaque axe avec une bague de retenue à chaque
extrémité,gure1.
2. Encasd’utilisationavecuneboîtedevitesseRockwellouEaton®RoadRanger®
pour camion, mettre la plaque de montage de boîte de vitesses (538316)
sur la plaque de montage blanche (538320), comme montré sur le plan de
la nomenclature des pièces. Insérer les boulons dans les trois trous des
plaques. Maintenir les boulons en place avec une rondelle et un écrou sur
chaque boulon, du dessous des plaques. Figure 1
Le nécessaire de ferrures N° 549851
identiés par des astérisques ⁕.

Nomenclature des pièces Bulletin n° 540403
1. Mettre le cric en position sous la boîte de vitesses.
2. Fermer la vanne de commande. Pomper la poignée pour lever le bras et aligner la plaque de montage sur la boîte
devitesses,gure2.
3. Déposer la boîte de vitesses en suivant les instructions du manuel de réparation du véhicule.
4. Mettrelaboîtedevitesseenpositionsurlaplaquedemontage,contrelescornières,commemontréàlagure2.
•Il est possible de régler la tringlerie (538311) pour incliner la plaque de montage de la boîte de vitesses vers
l’avant ou l’arrière.
•Il est possible de régler la vis de montage à tête hexagonale pour incliner la plaque de montage de la boîte
de vitesses d’un côté ou de l’autre.
5. Attacher la boîte de vitesses sur la plaque de montage.
6. Pour abaisser la charge, ouvrir lentement la vanne de commande. Utiliser la vanne de commande pour réguler la
vitesse de descente.
Utilisation
Figure 2
La boîte de vitesses doit reposer contre
les cornières, comme montré.
Équerre de
montage de la
cornière droite
Plaque de
montage
(538320)
Figure 3
Cornières Cornière
Feuille 2 de 2
© 2007 SPX Rév B. janvier 20, 2009
Entretien
1. Abaisser complètement le cric quand il n’est pas en service.
2. Au moins une fois par an, il faut vider, purger et remplir d’huile la pompe et le vérin hydraulique. Utiliser une huile
hydrauliquedehautequalité,OTCn°9636ouéquivalent(viscositéde215SUSà100°F,38°C)
3. Touslessixmois,lubrier,avecdelagraissepourpistoletsouspression,lesplaquesdepivotdesroulettesetdes
roues.
4. Selonlebesoin,lubrierlespointsdepivotsdubrasdelevageavecdel’huilemoteurSAE30.
Il est possible d’utiliser les bras de montage universels d’OTC pour monter d’autres
grandes boîtes de vitesses sur ce cric. Commander un bras de montage universel,
numéro 305811. Commander chaque bras séparément.
1. Déposer la plaque de montage de boîte de vitesses (538316), les boulons, les
rondelles et les écrous.
2. Monter les bras de montage universels sur le dessus de la plaque de montage
(538320),enutilisantlesrondellesetlesécrousfournis,gure3.
a. Desserrer toutes les articulations des bras à serrage réglable.
b. Mettre l’équerre de montage de la cornière droite sur une fente
de la plaque de montage et installer la rondelle et l’écrou.
c. Utiliser des vis d’assemblage pour monter au moins deux des
bras sur la boîte de vitesses.
Équipement optionnel – Bras de montage universel OTC AdjustaGrip® d’OTC (538578)
