Please Note:
The intended use of this Stairlift is to carry one person only,
at a maximum weight of 160kg up and down the stairs.
The Stairlift should not be used in the event of a fire.
The stairlift should be serviced at maximum intervals of
12 months, using only manufacturer approved parts and
authorised personnel.
During normal operation, noise levels are not expected to
exceed 70dBA

Using the joystick
To make the lift move: push and hold the joystick in the direction you wish
to travel. After a slight delay, the stairlift will begin to move until you release
the joystick or reach the top/bottom of the rail.

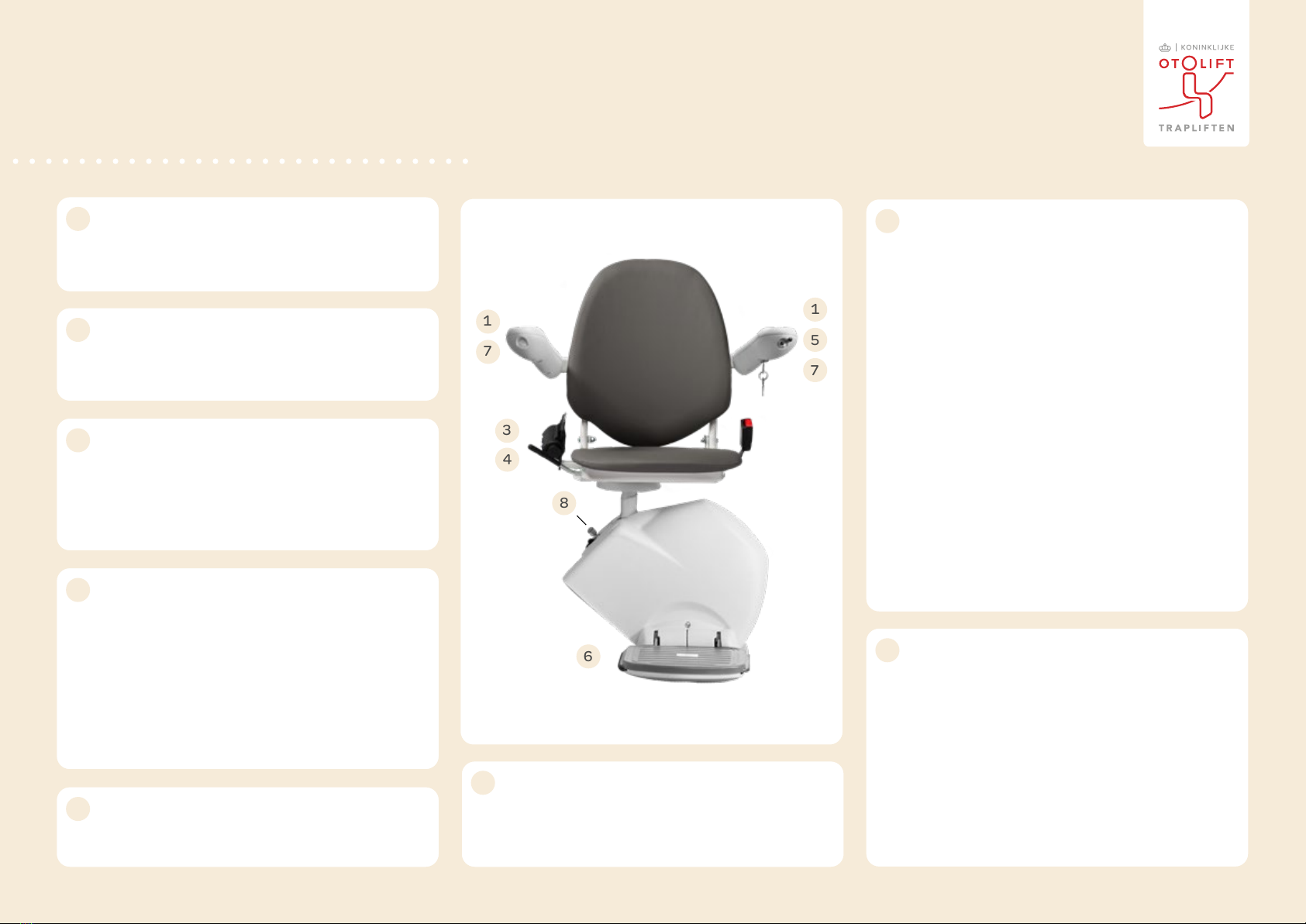

Arm rest controls
Located on the arm rest of the stairlift are: the Arm Display,
Key Switch and the Holding Switch.
Arm Display - This display tells you in real-time what the stairlift
is doing. Depending on current lift status the display will show
the following:
LIFT READY - The lift is ready to use
MOVING UP - The lift is moving upwards
MOVING DOWN - The lift is moving downwards
ARRIVED TOP - The lift has arrived at the top
ARRIVED BOTTOM - The lift has arrived at the bottom
SEAT SWIVEL - The seat has fully swiveled
SERVICE - The stairlift is ready for a service
Key Switch* - The key must be inserted and turned to the ON posit¡on.
To disable the stairlift turn to the OFF position. The Key can now also
be removed for added security.
Holding Switch*- The switch turns your stairlift ON and OFF.
* Both the keyswitch & Holding Switch must be in the ON position
for the stairlift to operate.
Safety arm
For added safety the stairlift is fi tted with a Safety Arm. The arm on the
downside must be in its down position to be able to move
1 7
5
Using your remotes
You can also use your remote controls to move your stairlift.
Press the Up Arrow on the remote to move upwards and
the Down Arrow to move the stairlift down the stairs.
2
Safety edges
If your stairlift comes into contact with any objects on its travel, the
stairlift will stop. The object must be removed to allow continuation of
your journey. The lift will drive in the opposite direction of the obstacle
to assist removal.
6
Retractable seatbelt
Pull the seat belt buckle out and across the body then clip into the
locking side with the red button. Once the lift has stopped and you
are ready to get off, hold onto the belt and press the red
button to release. The belt will then retract back out of the way.
Seatbelt must be worn at all times.
3
Swivel seat
Your stairlift comes equipped with a swivel lever as standard. Once
you reach the top of the stairs pull the lever upwards. This will allow
the seat to swivel out so you can easily step off. To swivel back lift
the lever again and swivel back to the position, once you let go the
lever will safely slot into position.
If you have an upgraded Powered Swivel. Push the joystick when
arrived at the top to swivel. Either release the joystick to stop or
wait for it to reach its limit. Don’t worry the lift will not allow you to
swivel too far. To swivel back push the joystick across to the down-
ward direction.
Power cut?
Power ON/OFF Switch - This switch interrupts the battery supply.
We recommend you leave it switched on unless you have a power
cut. During a power cut switching off at this switch will maximise
battery capacity for use.
In the event of a power cut or if the stairlift was to stop duringtravel,
the stairlift can be wound down using the Hand winder tool provided.
On the main Chassis:
. Turn OFF using the Power ON/OFF Switch
2. Remove the white plug
3. Insert the Hand Winder onto the shaft
4. Turn clockwise to move Up and anti-clockwise to move Down.
4
8
www.otolift.com
User guide
Otolift Line
1
7
8
3
4
1
6
5
7

Troubleshooting Guide
Otolift Line
www.otolift.com
Try to run the lift in the UP direction:
Technician Required. Please call your local dealer:
Try to run the lift in the DOWN direction:
The lift is switched on and is ready to go.
The lift is moving up. The lift is
operated by the Joystick or Remote
Control.
The lift is moving down. The lift is
operated by the Joystick or Remote
Control.
The lift is switched off.
1. Check that the KeySwitch is on.
2. Check that the Power ON/OFF Switch is on.
Lift has arrived at the top of the rail. Lift has arrived at the bottom
of the rail.
The lift is not charging.
1. Check the Charger is switched on.
2. If Hinge model, make sure lift is parked.
There is an obstruction on the
upside foot-rest edge. Check
footrest is clear.
There is an obstruction on the
downside footrest edge or underpan.
Check footrest is clear.
There is no power to the lift.
1. Check that the Charger is switched on.
2. Check that the Power ON/OFF Switch is on.
There is an obstruction on the drive
unit cover. Check that the cover is
clear.
There are multiple calls present, i.e.
a Remote Control is pressed at the
same time as the Joystick.
There is an obstruction on the drive
unit cover. Check that the cover is
clear.
There are multiple calls present, i.e.
a Remote Control is pressed at the
same time as the Joystick.
The downside arm is not lowered into position.
The Holding Switch is activated.
Check the switch on the arm.
The seat is in the swivelled position. Return the
seat to the travel position.
The Hinge is open. The folding rail section is not
in the down position. Only on Hinge model.
LIFT
READY
MOVING
UP
MOVING
DOWN
TILTED
ARM
OFF
CHARGE
AND
BEEPING
UP
FOOTREST
DOWN
FOOTREST
SEAT
SWIVEL
BATTERY
CRITICAL
MOTOR
FAULT
BRAKE
FAULT
RELAY
FAULT
OVER
CURRENT
SWITCHED
OFF
ARRIVED
TOP
ARRIVED
BOTTOM
HOLDING
SWITCH
UP
CHASSIS
MULTIPLE
CALLS
DOWN
CHASSIS
MULTIPLE
CALLS
HINGE
OPEN
OVER
SPEED
FINAL
LIMIT
SERVICE
DUE
THERMAL
CUTOUT
Have a look at the arm display.
What does it say?
