5-PIECE CUSHION CAFE SET
ITM. / ART. 1902490 / 1902491/ 1902492
MODEL #207-204-5SS-CS / 207-204-5SS-BI / 207-204-5SS-SR
ASSEMBLY AND USE INSTRUCTIONS
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY

Safety Information
DANGER: Please keep children out of the assembly area
during assembly. CAUTION:
Care and Maintenance
Contents
Warning and Cautions
Assembly...................................... ................................. 4
Care and maintenance ...............................................2
Warning and cautions...................... ............................2 3
Part list............................................................................
2
Use two people to assemble. Please lay out all parts prior to assembly, to verify all parts are included.
Before using, wipe with a clean, dry cloth. When not in use, store furniture in a cool, dry place.
Sunbr ®ella fabric should be cleaned regularly. Brush off any loose dirt and wash with a mild soap and lukewarm
water solution. For stubborn stains and mildew, wash with a solution of 236 ml / 1 cup of bleach and 59 ml / 1/4 cup
of mild soap per 3.8 l / 1 gallon of water. Rinse thoroughly to remove soap. Allow fabric to air dry.
Do not machine wash or tumble dry, as the cushions may shrink.

Box 1 of 2 :
PartQuantity
AA 12
BB 12
CC 8
DD 8
EE 16
FF 8
GG 4
HH 2
II 1
JJ 2
KK 8
LL 1
MM 9
Box 2 of 2 :
1
3

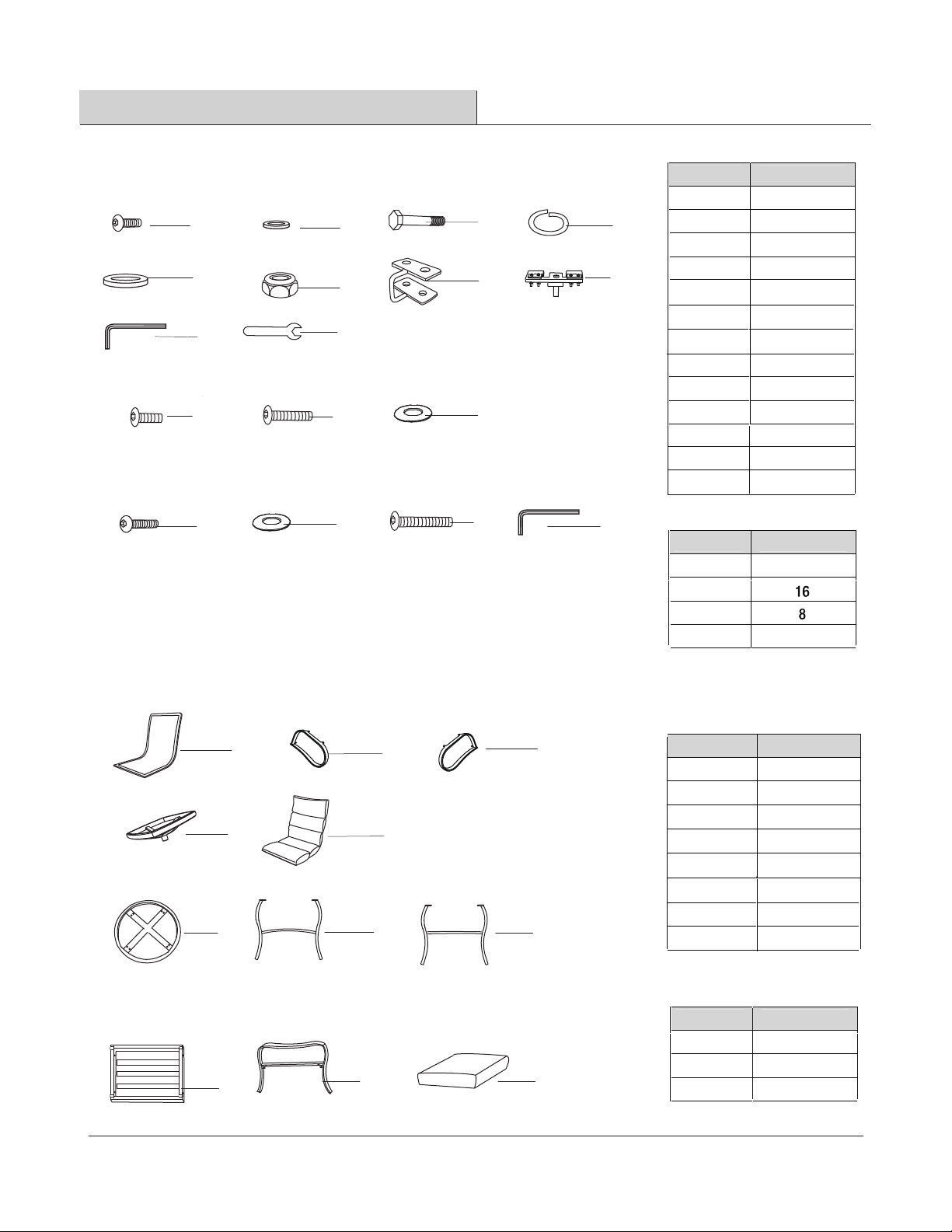

Part List
PACKAGE CONTENTS
ABC
E
Part Quantity
A 2
B 2
C 2
D
E
2
2
AA
GG
BB DD
MM
FF
CC
Table
FG H
Ottoman
IJ
HH
II
KK LL
D
EE
F 1
G 1
H 1
HARDWARE INCLUDED
Swivel Rocking Lounge Chairs
Table
Swivel Rocking Lounge Chairs
M6x20 M8x40
M6x15 M6x35
JJ
K
NN
M6x25
Ottoman
OO
M6x50
PP QQ
Part Quantity
I2
J
K
4
2
Box 2 of 2 :
Box 1 of 2 :

Assembly

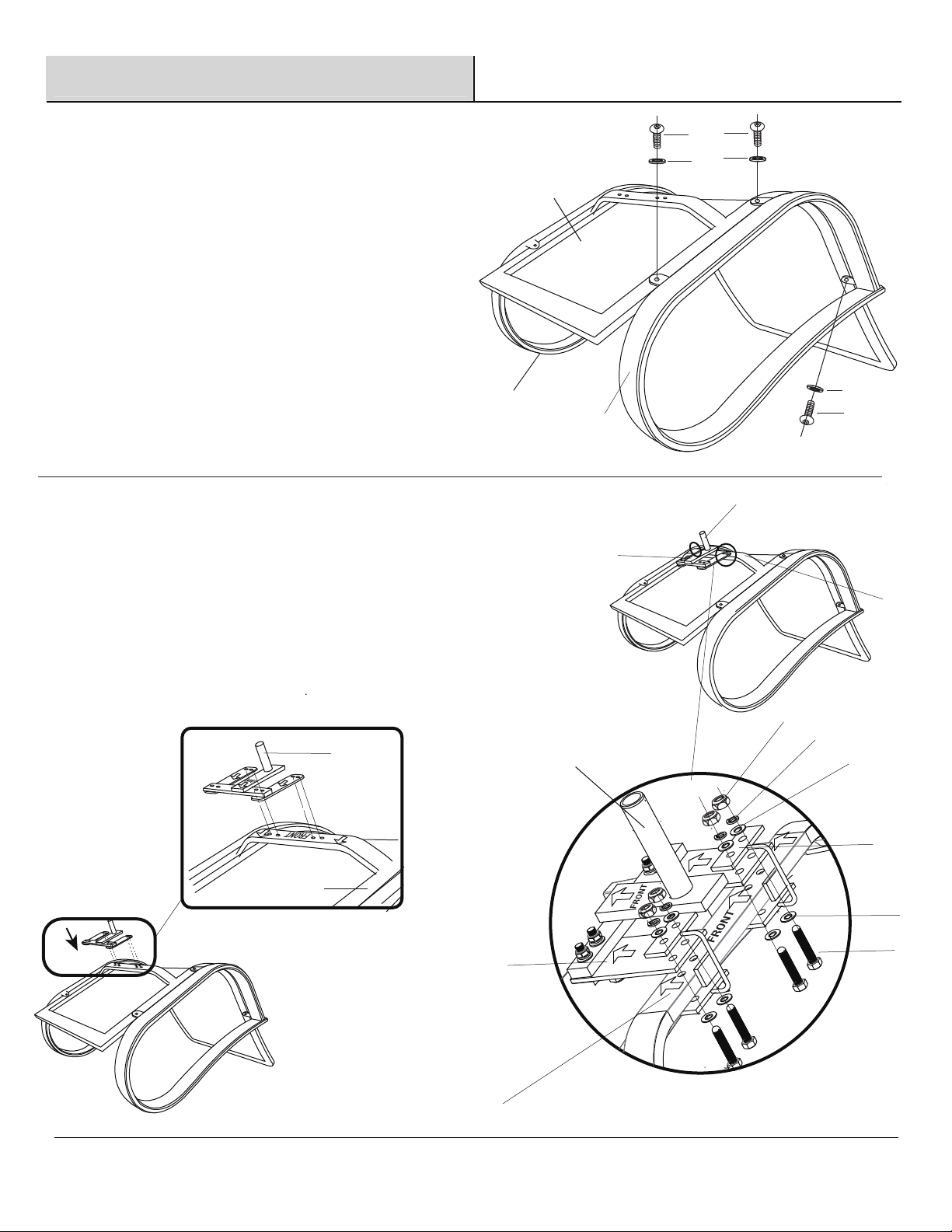

1 Attaching the armrests
2 Attaching the T-rock to the seat
4
AA
BB
AA
BB
A
B
C
HH
□Align the rocking plates (1) of the T-rock (HH) to the U-bar (2) of the chair seat (A).
You may need to loosen pre-installed bolts and nuts if they cannot line up properly.
□With bolts (CC), washers (EE) and washer plate (GG) below the
U-bar (2), and with washer plates (GG), washers (EE), lock
washers (DD) and nuts (FF) above the rocking plates (1), secure the T-rock (HH)
and the seat (A) together using the spanners (JJ).
□Fully tighten all the bolts and nuts once all bolts and nuts are in place.
2
1
CC
GG
EE
FF
DD
2
1
HH
EE
HH
A
□Place the seat (A) upside down on a flat, smooth surface.
□Align the armrest (C) to the seat (A).
□Attach the armrest (C) to the seat (A) with washers (BB) and
bolts (AA) using Allen wrench (II).
□Follow the above procedure to attach the the armrest (B).

Assembly
5

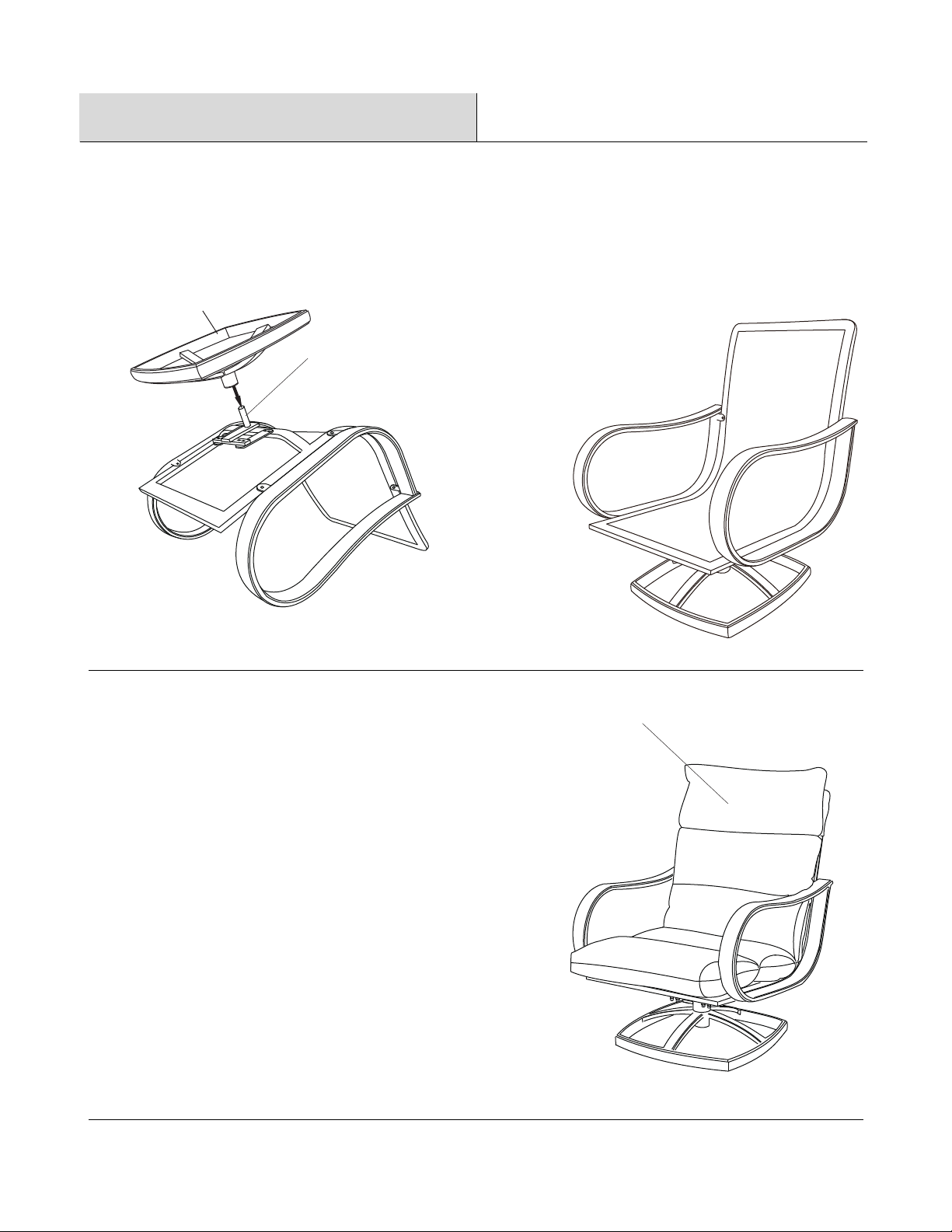

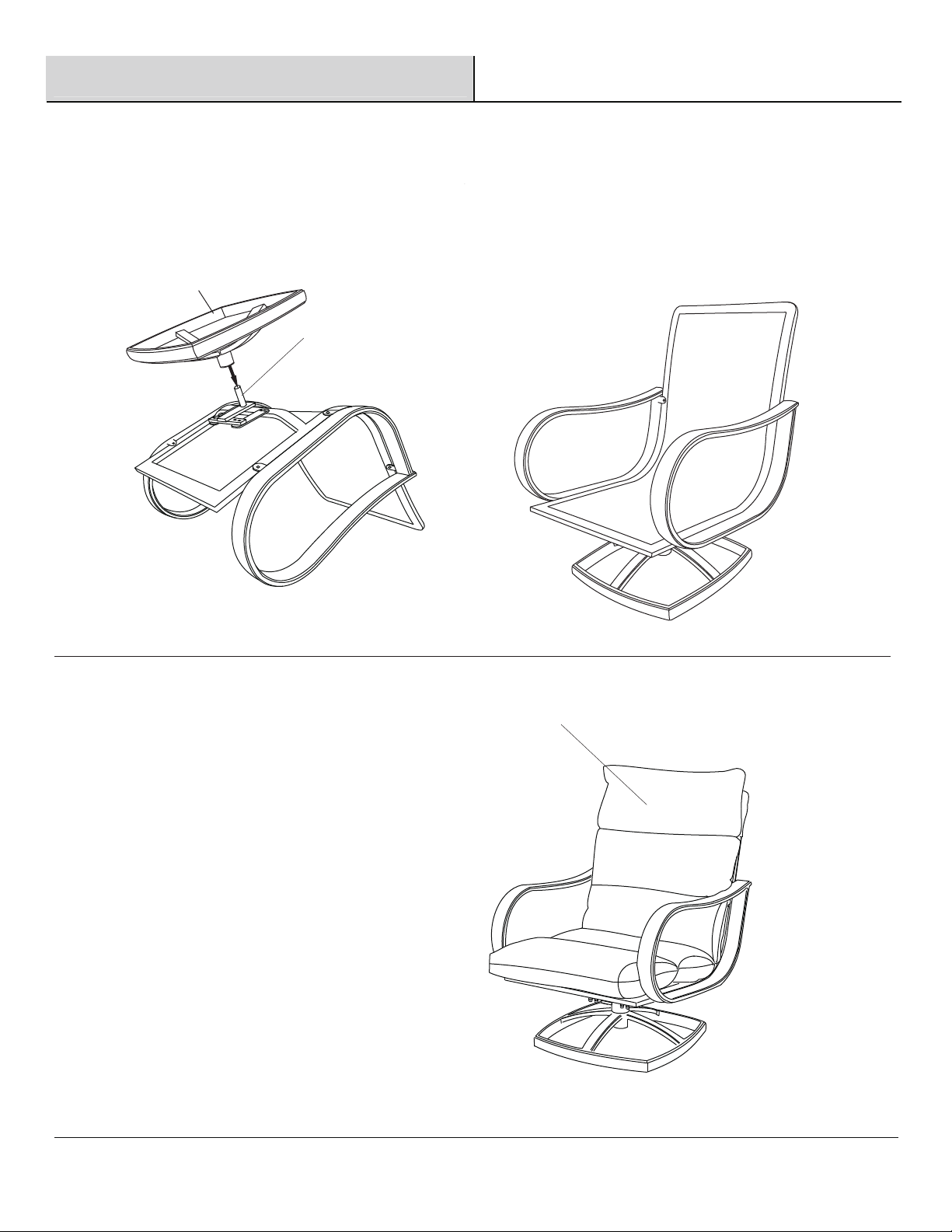

3Attaching the chair base
□Insert the shaft of the T-rock (HH) into the central cylinder of the
chair base (D) until you hear an audible click.
D
HH
4Placing the seat cushion
□Place the cushion (E) on the chair by attaching the pocket at
top end of the cushion to the top of the seat.
Repeat step 1 to 4 for the other chair.
□
E

Assembly

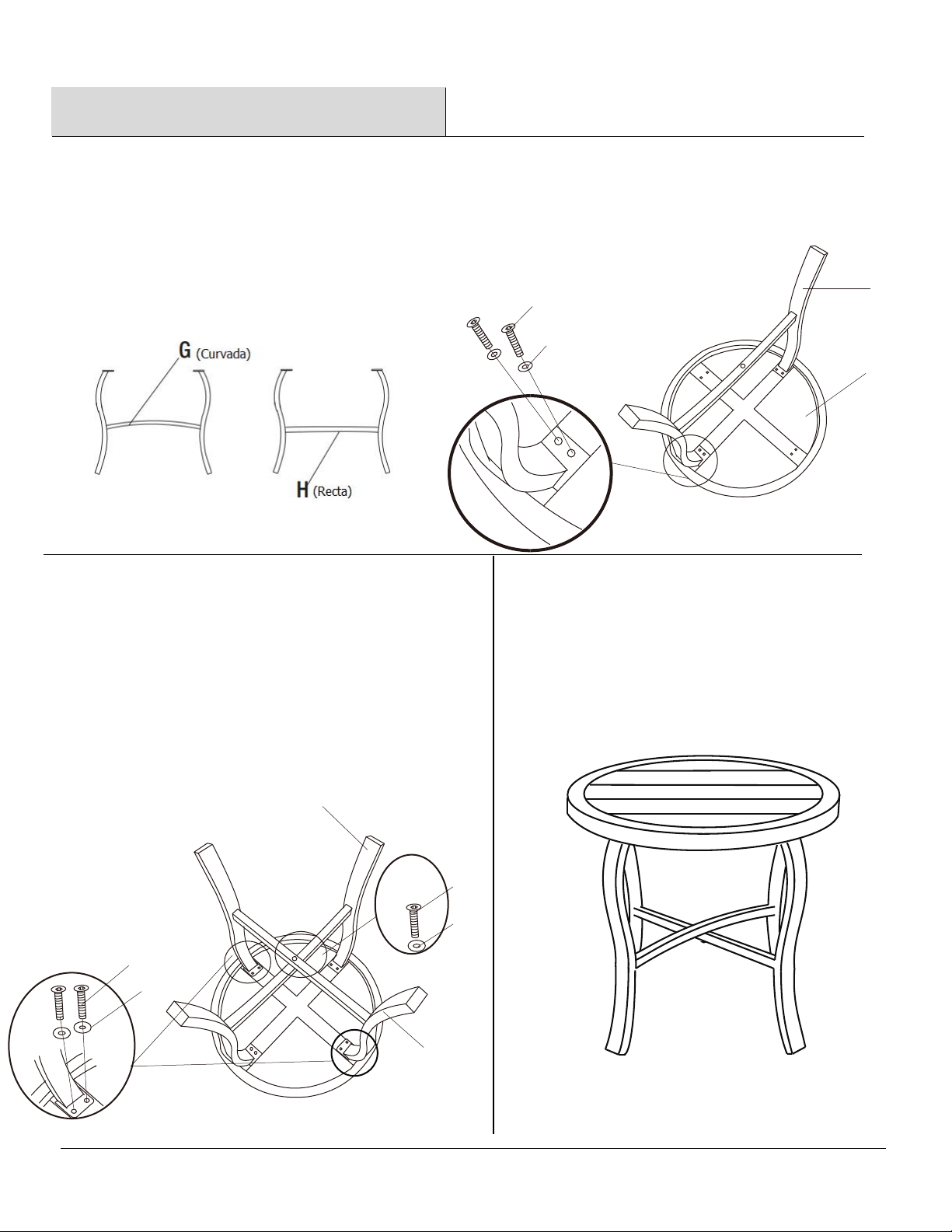

Attaching the table leg (G)
□
G
H(straight)
G
F
□KK
MM
Attach the table leg (G) to the table top (F) with washers (MM) and
bolts (KK) using Allen wrench (II).
Attaching the table leg (H)
□
□
□
Attach table leg (H) to the table top (F) with washers (MM)
and bolts (KK) using Allen wrench (II).
Attach table leg (H) to the table leg (G) with washer (MM)
MM
KK
MM
LL
G
H

Assembly

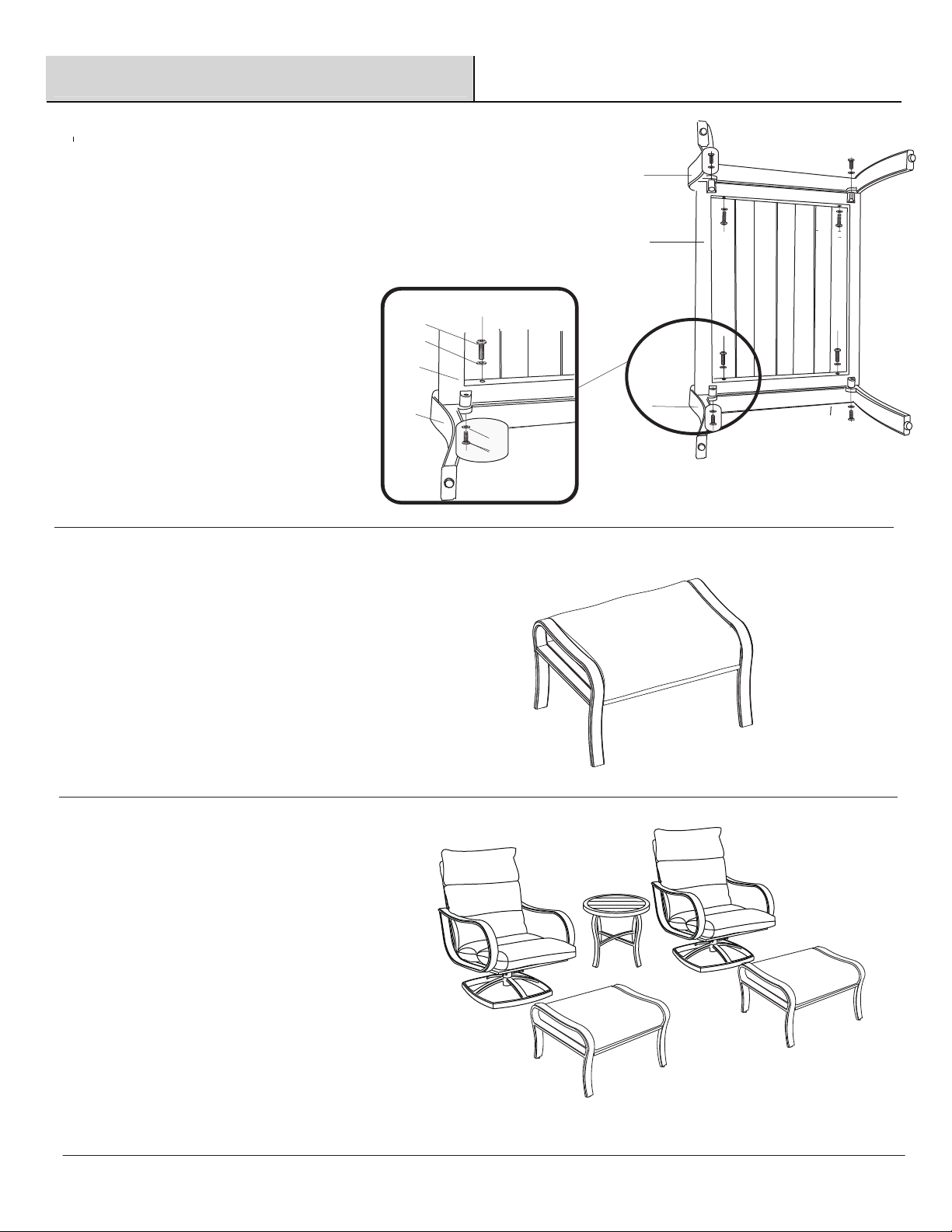

Attaching the ottoman legs (J) to the seat panel (I)
8
□Place one leg (J) on its side on a flat, smooth surface.
□Attach the seat panel (I) to the leg with washers (OO)
and bolts (NN) and (PP) using wrench (QQ). Fully
tighten all the bolts (NN) and (PP).
□Follow the above steps to attach the other ottoman leg.
9
Turning the ottoman upright
□Place cushions on the ottoman.
□Level the ottoman with foot glides if necessary.
□Repeat steps 8 and 9 for the other ottoman.
Placing all units together
10
7
Note：
Please find the hardware pack in Box 2 of 2.
PP
OO
I
J
OO
NN
J
I
J

CustomerService@PacificCasual.com
F
Fournisseur : Pacific Casual L.L.C.
Pour les États-Unis et le Canada seulement. Courriel :
Adresse : 1060 Avenida Acaso, Camarillo, CA 93012
Tél. : [phone] (en anglais, français et espagnol)
(Du lundi au vendredi, de 7 h 30 à 16 h 30, heure du Pacifique.)
Conditions d’utilisation du produit :
Cet article est conçu pour utilisation commerciale à l’extérieur seulement.
Pas pour un usage commercial.
Fabriqué en Chine
5 PIÈCES ENSEMBLE POUR PATIO AVEC COUSSINS
ITM. / ART. 1902490 / 1902491/ 1902492
MODÈLE # 207-204-5SS-CS / 207-204-5SS-BI / 207-204-5SS-SR
INSTRUCTIONS DE MONTAGE ET D’UTILISATION
IMPORTANT, À CONSERVER POUR DE FUTURS BESOINS DE
RÉFÉRENCE : À LIRE SOIGNEUSEMENT

2
Sommaire
Avertissements et précautions 2
Soins et entretien 23
Pièces
Montage
4
Avertissements et précautions
DANGER :
Garder les enfants hors de la
zone de montage pendant l’assemblage.
Soins et entretien
Avant l’utilisation, essuyer avec un chiffon propre et sec.
conserver le mobilier dans un endroit frais et sec.
Ne pas laver ou sécher à la machine, car les coussins peuvent rétrécir.
Monter avec l'aide de 2 personnes. Disposer toutes les pièces avant le montage pour vérifier que toutes les pièces sont incluses.
PRÉCAUTION
: Utiliser les chaises
uniquement sur des surfaces planes.
Le tissu Sunbrella doit être nettoy é r é guli è rement. Brosser le tissu pour retirer la poussi è re et le laver avec une solution
d’eau ti è de et de savon doux. Pour les taches tenaces et la moisissure, utiliser une solution compos é e de 236 mL / 1 tasse
de produit de blanchiment et de 59 mL / 1/4 tasse de savon doux pour 3,8 L / 1 Gal d’eau. Rincer abondamment pour retirer le savon.
Laisser s
é cher à l’air.
®
Lorsqu’il n’est pas utilisé,

3
Pièces
QUINCAILLERIE
Fauteuils berçants et pivotants
CONTENU DE L’EMBALLAGE
Fauteuils berçants et pivotants
AA 12
BB 12
CC 8
DD 8
EE 16
FF 8
GG 4
HH 2
II 1
JJ 2
KK 8
LL 1
MM 9
NN 8
OO
PP
QQ 1
Boite1 de 2:
Boite2 de 2:
Pièce Quantité
Pièce Quantité
AA
GG
BB DD
MM
FF
CC
HH
II
KK LL
EE
Table
M6x20 M8x40
M6x15 M6x35
JJ
NN
M6x25
Pouf
QQ
A 2
B 2
C 2
D
E
2
2
F 1
G 1
H 1
I2
J
K
4
2
Boite2 de 2:
Boite1 de 2 :
Pièce Quantité
Pièce Quantité
ABC
E
Table
FG H
IJ
D
K
Pouf
OO
M6x50
PP

4
Montage
1Attacher les accoudoirs
Placer le siège (A) à l’envers sur une surface plane et lisse.
Aligner l’accoudoir (C) au siège (A).
Attacher l’accoudoir (C) au siège (A) avec les rondelles (BB) et
les boulons (AA) en utilisant la clé Allen (II).
Suivre la procédure ci-dessus pour attacher l’accoudoir (B).



2Attacher la bascule en T au siège
AA
BB
AA
BB
A
B
C
2
1
CC
GG
EE
FF
DD
2
1
HH
EE
HH
A
□Aligner les plaques de balancement (1) de la bascule en T
(HH) à la barre en U (2) du siège de la chaise (A).
Il pourrait être nécessaire de desserrer les boulons et écrous
préinstallés s’ils ne s’alignent pas correctement.
□Avec les boulons (CC), les rondelles (EE) et les plaques de
boulonnage (GG) au-dessous de la barre en U (2), et avec les
plaques de boulonnage (GG), les rondelles (EE), les rondelles
de sécurité (DD) et les écrous (FF) au-dessus des plaques de
balancement (1), fixer la bascule en T (HH) et le siège (A)
ensemble en utilisant les clés (JJ).
□Serrer complètement tous les boulons et écrous une fois
qu’ils sont en place.
HH

5
Montage (suite)
3Attacher la base de la chaise
Insérer l’arbre de la bascule en T (HH) dans le cylindre central de la base de la chaise (D) jusqu’au déclic.
4Placer le coussin de siège
Placer le coussin (E) sur la chaise en attachant la poche à l’extrémité
supérieure du coussin sur le haut du siège.
Répéter les étapes 1 à 4 pour l'autre chaise.
D
HH
E

6
Montage (suite)

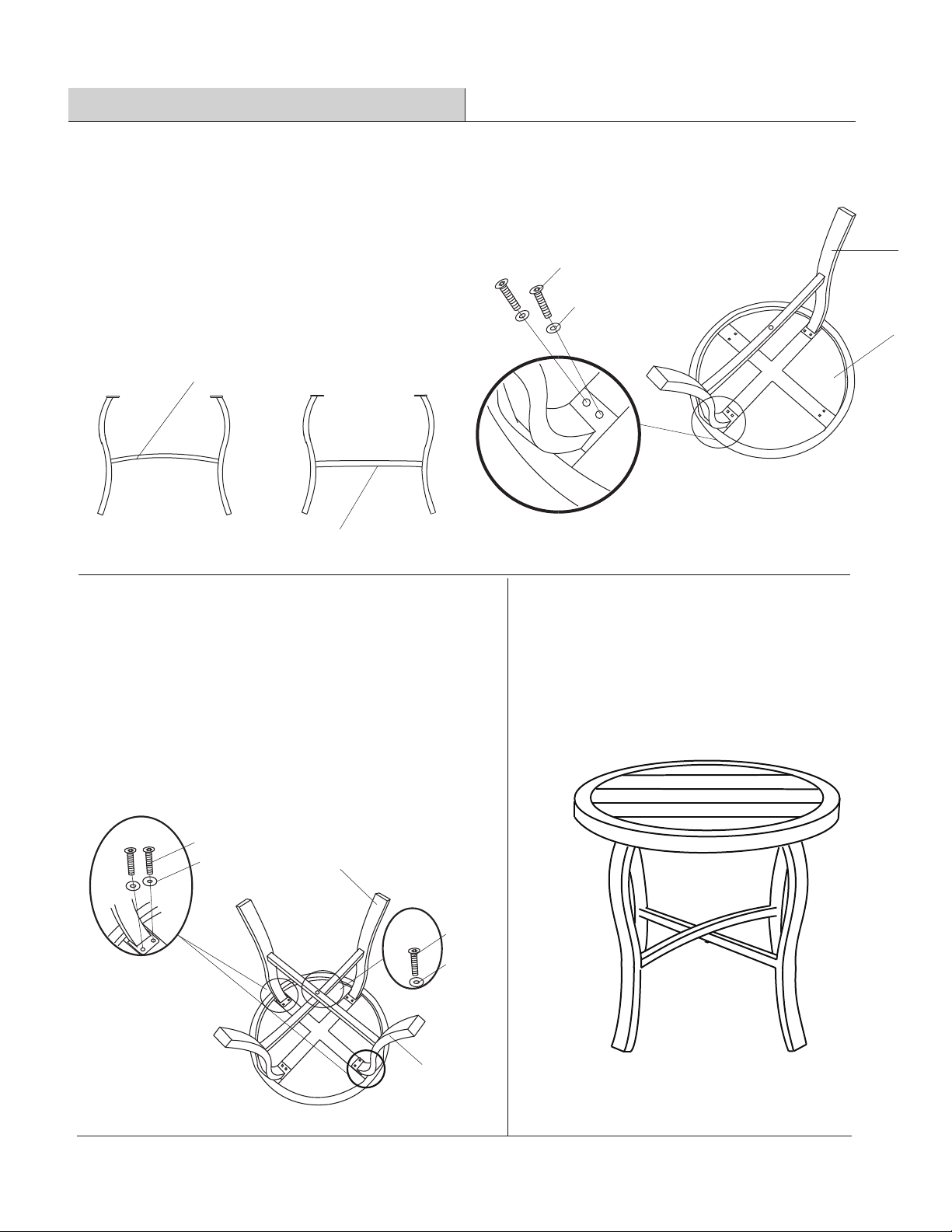

5Attacher le pied de la table (G)
6Attacher le pied de la table (H)
□Attacher le pied de la table (H) sur le plateau de table (F) avec les
rondelles (MM) et les boulons (KK) en utilisant la clé Allen (II).
□Attacher le pied de la table (H) sur le plateau de table (G) avec les
rondelles (MM) et les boulons (LL) en utilisant la clé Allen (II).
□Serrer complètement tous les boulons (KK, LL) une fois qu’ils sont
en place.
7Retourner la table
en position debout
□Placer le plateau de table (F) à l’envers sur une surface
plane et lisse.
□Attacher le pied de la table (G) sur le plateau de table (F)
avec les rondelles (MM) et les boulons (KK) en utilisant la
clé Allen (II).
□Remarque : ne pas serrer complètement les boulons
jusqu'à la fin de l'étape 6.
G(
Incurvée)
H(
Droite)
MM
KK
MM
LL
G
H
G
F
KK
MM

Montage
8

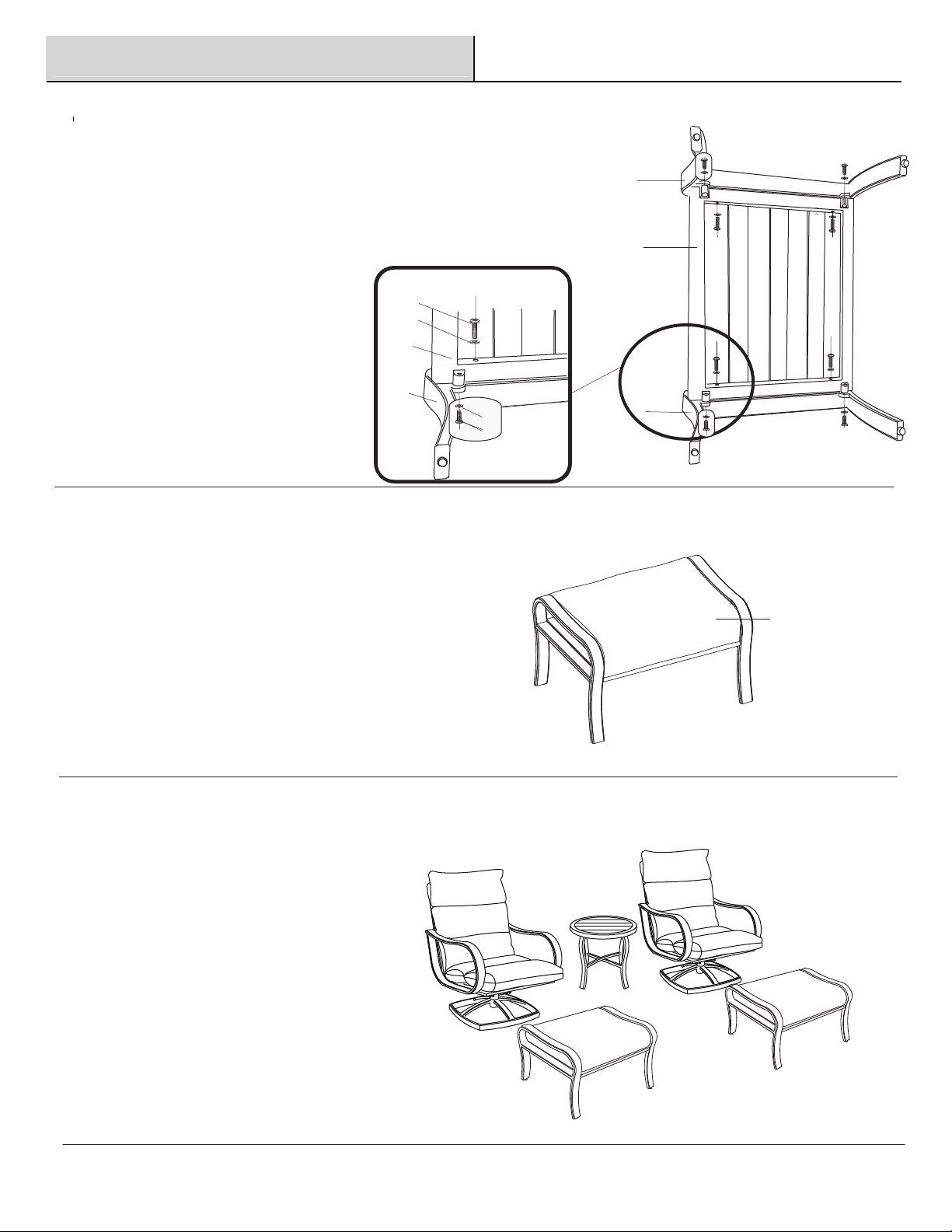

□Déposer une patte (J) sur le côté, sur une surface plane et lisse.
□Utiliser la clé hexagonale (QQ) pour fixer le panneau de siège (I) à la patte
avec des rondelles (OO) et des vis (NN et PP). Bien serrer toutes les vis.
□Répéter pour l’autre patte.
9Mettre le pouf à l’endroit
□Placer le coussin (K) sur le pouf.
□Au besoin, mettre à niveau à l’aide des patins
réglables.
□Répéter les étapes8 et 9 pour le second pouf..
10 Mettre les meubles en place
Fixer les pattes (J) au siège du pouf
7
K
Note:
La quincaillerie des poufs se trouve
dans la boite2.
PP
OO
I
J
OO
NN
J
I
J

Proveedor: Pacific Casual L.L.C.
Dirección: 1060 Avenida Acaso, Camarillo, CA 93012
TEL: [phone] (Inglés, Francés, y Español son ofrecidos)
(de 7:30am a 4:30pm hora estándar del pacífico, de lunes a viernes)
solamente. Email: CustomerService@PacificCasual.com
Condiciones de uso del producto:
S
Hecho en China
5 PIEZAS JUEGO DE SILLAS ACOLCHADAS PARA CAFÉ
INSTRUCCIONES DE MONTAJE Y USO
IMPORTANTE: CONSERVE PARA FUTURA REFERENCIA. LEA CUIDADOSAMENTE
Para EE.UU. y Canadá
ITM. / ART. 1902490 / 1902491/ 1902492
MODELO # 207-204-5SS-CS / 207-204-5SS-BI / 207-204-5SS-SR

2
Índice
Advertencia y Precauciones 2
Cuidado y Mantenimiento 2
Piezas 3
Ensamble 4
Advertencia y Precauciones
PELIGRO : aleje a los niños mientras arma el
producto.
Cuidado y Mantenimiento
Antes de utilizar el producto, límpielo con un paño limpio y seco.
Cuando no utilice el artículo, guárdelo en un sitio fresco y seco.
No coloque los cojines en lavarropas o secarropas, ya que se pueden encoger.
Se necesitan dos personas para montar el producto. Por favor, despliegue todas las piezas previo al montaje, para verificar si
todas las piezas son incluidas.
PRECAUCIÓN : utilice las sillas sobre terreno
plano, solamente.
La tela Sunbrella debe limpiarse periódicamente.
Quite todo el polvo suelto con un cepillo y lave con una solución de jabón suave y agua tibia.
Para manchas más difíciles y moho, lave con una solución de 236 ml / 1 taza de blanqueador y
59 ml / 1/4 de taza de jabón suave por cada 3.8 l /1 galón de agua. Enjuague bien para eliminar el
jabón. Deje que la tela se seque al aire.
®

3
Piezas
HERRAMIENTA INCLUIDA
Sillas Mecedoras y Giratorias estilo Lounge
Mesa

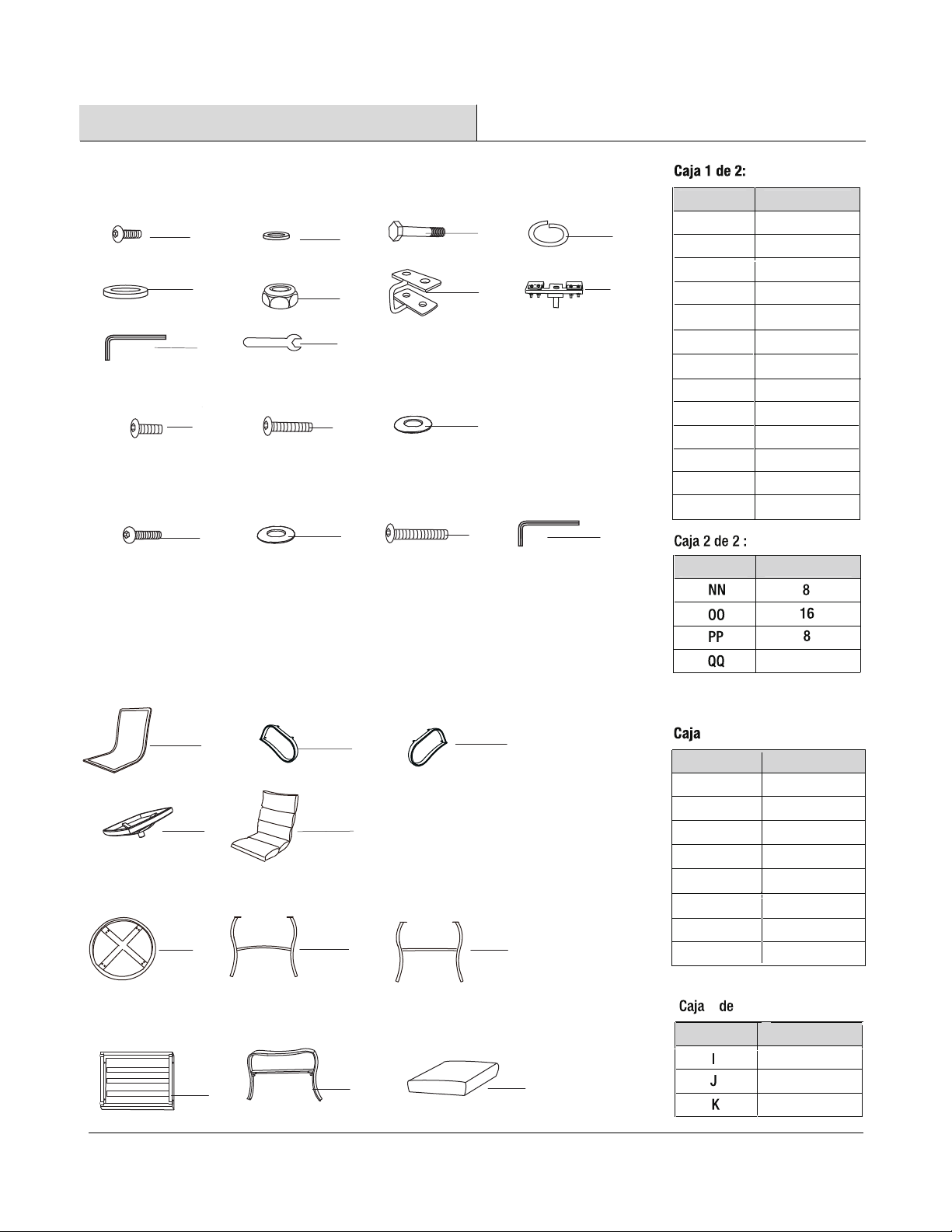

CONTENIDO DE LA CAJA
Sillas Mecedoras y Giratorias estilo Lounge
Mesa
ABC
E
F G H
D
AA
GG
BB DD
MM
FF
CC
HH
II
KK LL
EE
M6x20 M8x40
M6x15 M6x35
JJ
NN
M6x25
Otomano
QQ
Otomano
IJK
Parte Cantidad
AA 12
BB 12
CC 8
DD 8
EE 16
FF 8
GG 4
HH 2
II 1
JJ 2
KK 8
LL 1
MM 9
Parte Cantidad
1
1 de 2 :
Parte Cantidad
A 2
B 2
C 2
D2
E2
F 1
G 1
H 1
2 2 :
Parte Cantidad
2
4
2
OO
M6x50
PP

4
Ensamble
1Fijación de los apoyabrazos
Coloque el asiento (A) al revés, sobre terreno plano y suave.
Alinee el apoyabrazos (C) con el asiento (A).
Fije el apoyabrazos (C) al asiento (A) con arandelas (BB) y pernos
(AA) utilizando la llave hexagonal (II)
Siga el procedimiento anterior para fijar el apoyabrazos (B).
2Fijación del rock T en el asiento
□Alinee l as placas oscilantes ( 1) del r ock T ( HH)
con l a barra U (2) del asiento de la silla (A).
Necesitaría aflojar los pernos y tuercas
preinstalados si ellos no están adecuadamente
alineados.
AA
BB
AA
BB
A
B
C
□Sujetelas placas oscilantes ( 1) del r ock T ( HH) y el asiento
(A) juntos utilizando las llaves inglesas (JJ) con pernos
(CC), arandelas (EE) y placa de arandela (GG) por debajo de
la barra U, y con placas de arandela (GG), arandelas (EE),
arandelas de bloqueo (DD) y tuercas (FF) por encima de las
placas oscilantes (1).
□Apriete todos l os pernos y tuercas por completo una vez que
ellos estén en su lugar. (Fig.3)
HH
2
1
CC
GG
EE
FF
DD
2
1
HH
EE
HH
A

5
Ensamble
3Fijacióndelabasedemesa
¨InserteelejedelrockT(HH)enelcilindrocentraldelabase
demesa(D)hastaqueoigaunclicaudible.
4Colocacióndelcojíndeasiento
¨Coloqueelcojín(E)sobrelasillafijandoelbolsilloenelextremo
superiordelcojínenlapartesuperiordelasiento.
¨Repitaelpaso1a4paralaotrasilla.
E
D
HH

6
Ensamble
5Fijacióndelapiernadelamesa(G)
¨Coloqueeltablerodemesa(F)alrevés,sobreterrenoplanoy suave.
¨Fijelapiernadelamesa(G)altablerodemesa(F)conarandelas(MM)
ypernos(KK)utilizandolallaveAllen(II).
Nota:Noaprietelospernosporcompletohastaelfinaldelpaso6.
6Fijacióndelapiernadelamesa(H)
¨Fijelapiernadelamesa(H)eneltablerodemesa(F)con
arandelas(MM)ypernos(KK)utilizandolallaveAllen(II).
¨Fijelapiernadelamesa(H)enlapiernadelamesa(G)con
arandela(MM)yperno(LL)utilizandolallaveAllen(II).
¨Aprietetodoslospernos(KK,LL)porcompletounavezque
ellosesténensulugar.
7Girodela mesa
enla posiciónvertical
G
F
KK
MM
MM
KK
MM
LL
G
H
