Pahlen CA-350 50AP User manual

Copyright © 2022 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden
Tel. [phone], Fax [phone], e-mail: [email protected], www.pahlen.com
User manual
CA-350 50AP
MA50-24 rev.3 2022

SVENSKA 3
ENGLISH 11
DEUTSCH 19
РУССКИЙ 27
FRANÇAIS 35
ESPAÑOL 43
ITALIANO 51

3
CA-350 50AP
MA50-24 SE 2022
SVENSKA
350
106,5
130
90
410
13
54
57,3 69,8
90
4
11
20,5
346
350
103
4
130
14
69,8

90
Classic CA-350 50VS-RGB
125873 M20323
90
69,8
14
130
4
103
350 18
Marine CA-350 50VS-RGB
124873 M20323
14
409
409
350
103
4
130
14
69,8

90
Classic CA-350 50VS-RGB
125873 M20323
90
69,8
14
130
4
103
350 18
Marine CA-350 50VS-RGB
124873 M20323
14
409
409
350
103
4
130
14
69,8
90
Classic CA-350 50VS-RGB
125873 M20323
90
69,8
14
130
4
103
350 18
Marine CA-350 50VS-RGB
124873 M20323
14
409
409
350
103
4
130
14
69,8

90
Classic CA-350 50VS-RGB
125873 M20323
90
69,8
14
130
4
103
350 18
Marine CA-350 50VS-RGB
124873 M20323
14
409
409
Det är viktigt att läsa igenom denna manual noggrant för att trygga poolutrustningens funktion och livslängd.
Pahlén AB ansvarar ej för produktgaranti eller skador som sker till följd av felaktig installation, handhavandefel eller felaktigt
underhåll.
Produktbeskrivning
Dennaproduktinnehållerenljuskällamedenergie󰀨ektivitetsklassG.
Endast för användning under vatten.
RGB-lampan är en avancerad elektroniskt kontrollerad lampa baserad på lysdioder i tre färger: röd, grön samt blå. Dessa tre
kulörerkantillsammansskapamångaandrakulörerochbelysningse󰀨ekteri14olikaförprogrammeradelägen.
Produktennnsitvådesignutförande;MarineellerClassic.
Produktenärförseddmedenpunktförpotentialutjämning.SeIEC60364-7-702ochgällandenationellabyggnormermed
hänsyn till potentialutjämning. Observera att felaktig potentialutjämning kan orsaka galvanisk korrosion.
För att kunna utnyttja funktioner som t ex dimning av RGB-lamporna, behövs även en styrenhet (säljs separat):
PLP-REMellerPLP-REM350.
Lampan har ett inbyggt överhettningsskydd
som minskar lampans ljusstyrka vid höga
vattentemperaturer (30–40°C) för att
skydda lampan.

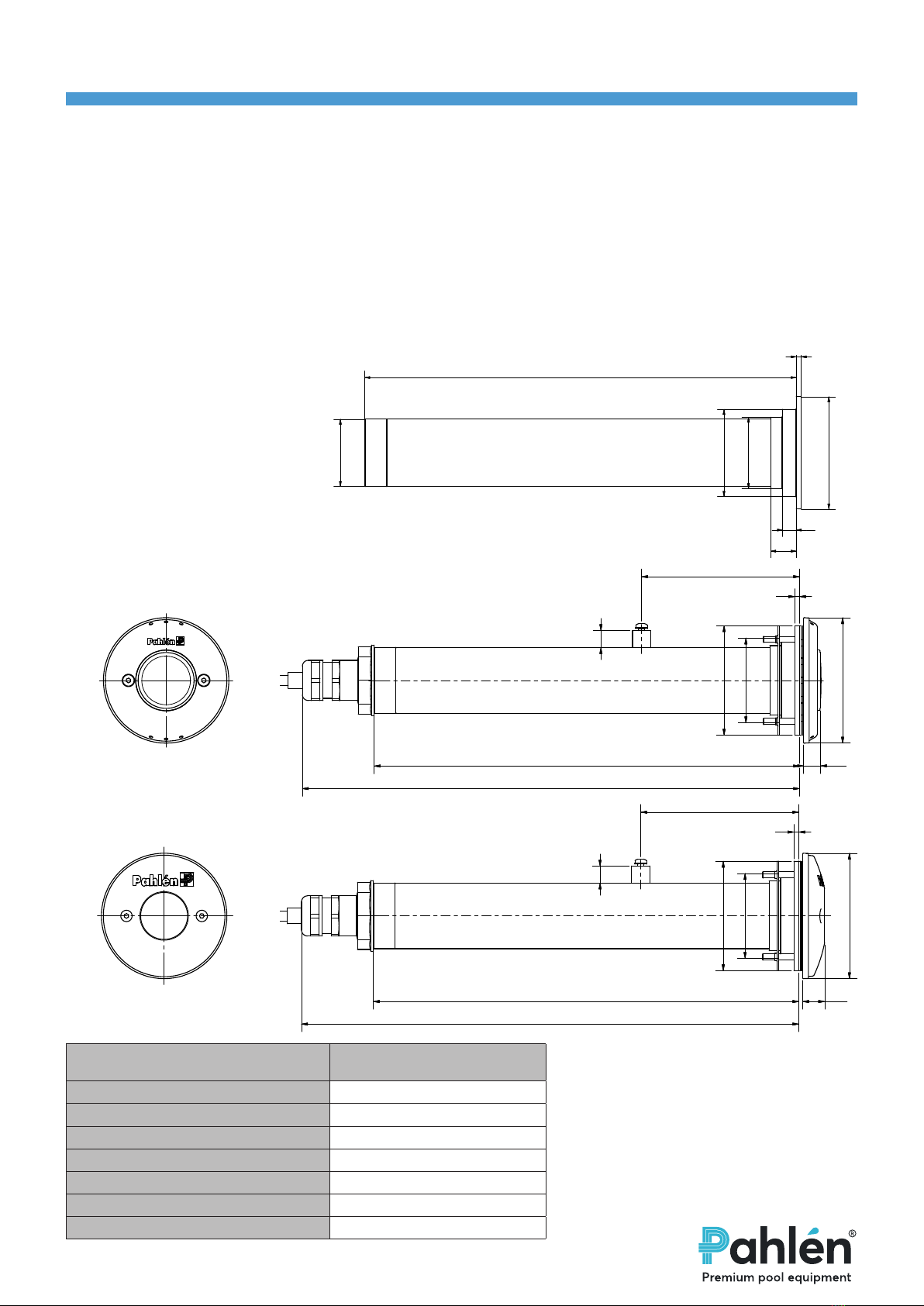

Dimensioner
Tekniska data
Art.nr
Färg
124872 / 125872
RGB
E󰀨ekt: 13W
Färgtemperatur: —
Ljusöde 650 lm
Spänning: 10-14V AC 50/60Hz
Lampans kapslingsklass: IP68 (mätt på 3m djup)
Maxvattentemperatur: 40°C
Dimbar (med styrenhet): Ja
Marine Spotlight
Classic Spotlight
Rörmedäns

4
CA-350 50AP
MA50-24 SE 2022
SVENSKA
page 8 of 20
12VAC
page 8 of 20
Installation allmänt
Rekommenderatdjupnnsbeskrivetisenareavsnitt.
• Armering får aldrig ligga närmare rostfritt material än minst 50 mm i gjutna poolkonstruktioner.
• Elektriska installationer >30V får ej placeras inom 500 mm avstånd från något rostfritt material.
• Vid montering skall rostfria verktyg med rengjorda kontaktytor användas.
• Förvaraprodukternaioriginalförpackningenändatillinstallationenförattundvikareporochäckar.
• Var aktsam vid monteringen så att inte produkten repas.
• Undvik att placera koncentrerad dosering av kemikalier intill rostfria detaljer. Skador kan uppstå vid utebliven poolcirkulation.
Installation el
Beaktalokalaelföreskrifterbeträ󰀨andekopplingsdosansplacering.
Belysningenskallalltidanslutasviaenskyddstransformator12VACavringkärnetyp(setabell)förattfåkorrektfunktionoch
maximallivslängd.OmeränenRGB-lampainstallerasskalldessakopplastillsammatranformatorochviagemensamström-
brytare för att kunna synkroniseras.
Transformatornse󰀨ektmåstevarastörreändetsammanlagdavärdetförallalamporna,setabellpånästasida.
Medföljandesladdskaalltidanvändasförinkopplingavlampan.
Om belysningens utvändiga kabelisolering eller innerledare är skadad skall den bytas ut av servicetekniker eller annan behörig
person.
Rekommendationer
Nedanstående rekommendationer angående kabel och inkoppling av lamporna skall följas för att få önskad funktion.
Maximaltochstabiltljusärbaragaranteratifalltvärsnittetpåkabelnärlikamedelleröverstigertabellernasangivnavärden.
Kabellängdernaärberäknademedstörstatänkbarae󰀨ektförlustikablarna.
Alla lampor kopplas direkt till transformatorn med separat kabel.
DennalösningärattföredranärstyrenhetPLP-REMellerPLP-REM350används.
Max kabellängd / Kabeltvärsnitt Transformator
e󰀨ekt [VA]
1,5 mm22,5 mm24,0 mm26,0 mm2
62m 103 m 165 m 248m 12
Maxkabellängd
230VAC
Kabel som medföljer lampan
Separat kabel, medföljer ej
Allmän info
Vattentemperaturen får inte överstiga +40ºC.
Vattnet får inte frysa runt lampan.
Lampan måste vara helt nedsänkt i vatten när den tänds.
Rekommenderade värden beträ󰀨ande vattenkvalitet:
Total klorhalt: max 3,5 mg/liter (ppm)*
Klorid(salt)halt: max250mg/liter
pH-värde:  7.2–7.6
Alkalinitet:  60-120mg/liter(ppm)
Kalciumhårdhet: 100-300 mg/liter (ppm)
Järn: max 0,1 mg/liter *
Koppar:  max0,2mg/liter*
Mangan:  max0,05mg/liter*
Fosfor: max 0,01 mg/liter *
Nitrat: max 50 mg/liter *
Utanför dessa värden gäller ej produktgarantin
*EnligtEN16713-3
RGB-lampans färglägen:
Fasta lägen
1. Deep blue sea - Djupblå
2. Daylight blue - Ljusblå
3. Sunset - Orange/röd
4. Love is in the air - Röd
5. Forest spring - Grön
6. Think pink - Rosa
7. Sunshine - Gul
Dynamiska lägen
8. Jungle beach - Växlar sakta mellan olika blå nyanser
9. Voodoo - Växlar sakta mellan olika röda nyanser
10. Disco - Växlar snabbt mellan sex färger
11. Party - Växlar snabbt mellan alla färger
Vita färger
12.Varmvit
13. Neutral vit
14. Solvit

5
CA-350 50AP
MA50-24 SE 2022
SVENSKA
Kabel 4m
Mutter
Packning silikon
Kontaktdon
LED modul
A B C D E
page 6 of 20
Connector installation
1 2
3
page 7 of 20
4
5 6
page 7 of 20
4
5 6
page 6 of 20
Connector installation
1
2
3
page 7 of 20
4
5 6
page 6 of 20
Connector installation
1 2
3

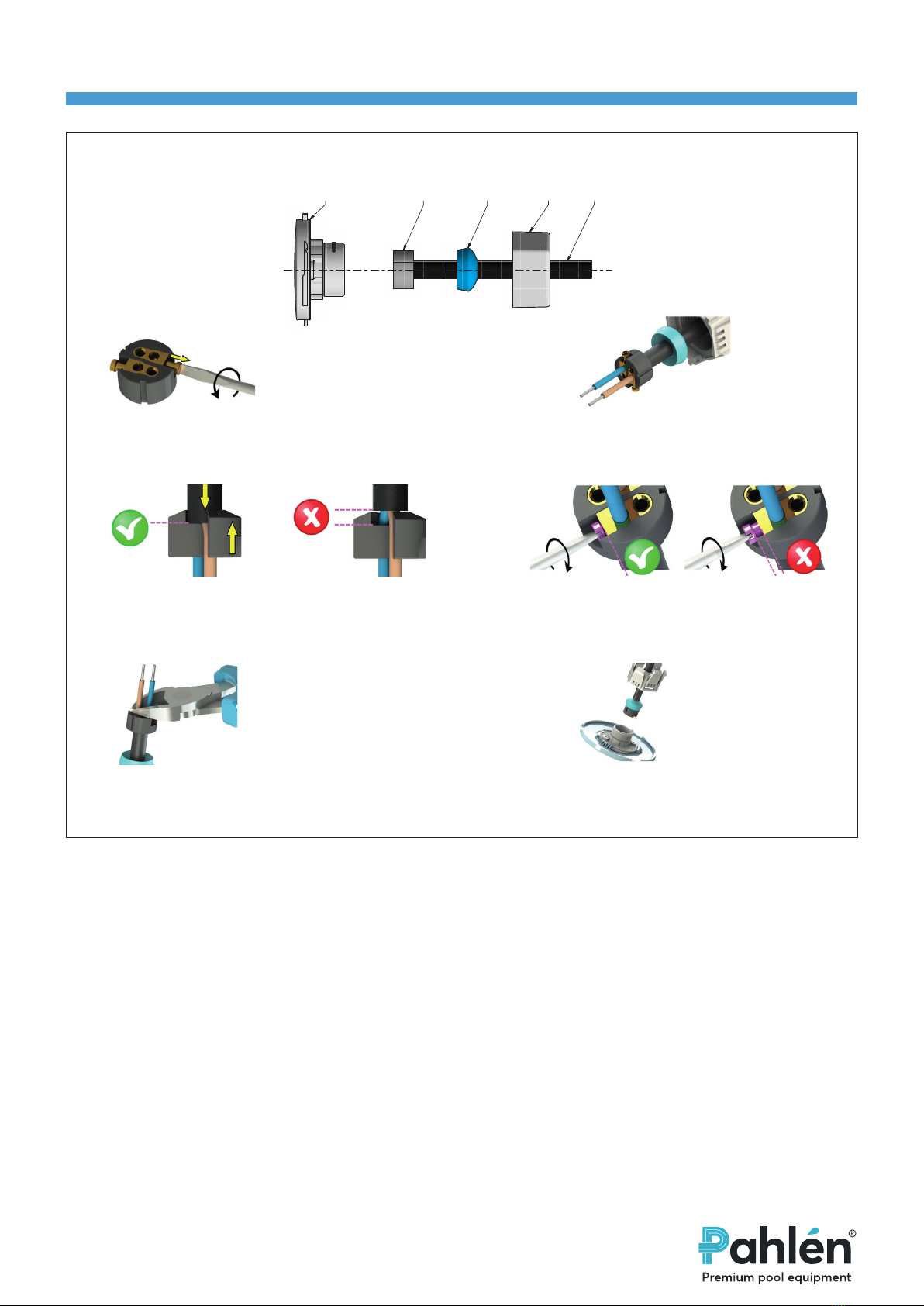

A LED-modul
B Kontaktdon/Sockel
C Silikonpackning
D Mutter
E Kabel
Montera kabeln till LED-modulen så här:
1. Lossa skruvarna i sockeln (B) så mycket att hålet för sladden
blir frilagt tillräckligt mycket för att få i kabelns ledare.
2. Träpåtätningen(C)påkabeln(E).
Trä kabelns ledare genom sockeln.
3. Säkerställ att kabelns skyddshölje går ända ned mot sockeln. 4. Dra åt skruvarna.
Säkerställ att skruvarna bottnar ordentligt.
5. Klipp eller skär av den bit av ledaren som sticker
igenom sockeln.
6. Rikta in sockeln i LED-modulen (A).
Säkerställ att tätningen bottnar ordentligt.
Dra åt muttern (D).
Om kabeln inte träs ned tillräckligt långt nns det risk att silikonpack-
ningen inte tätar korrekt. Vatten kan då läcka in i lampans kontakt.
Utbyteslampor:
1. Strömmen skall vara avstängd.
2. Lossabentligfront.Lyftupplampanovanförvattenytan.
3. Lossa kabeln från lampkroppen.
4. Monteradennyalampan,seovansamt“Monterasåhär”förrespektivetypavpoolstomme.

6
CA-350 50AP
MA50-24 SE 2022
SVENSKA
Detta dokument och dess innehåll ägs av Pahlén AB och får ej kopieras, delas eller vidarebefordras till tredjepart utan skriftlig godkännande.
E ( 1 : 1 )
F ( 1 : 1 )
Classic 50AP Marine 50AP
E ( 1 : 1 )
F ( 1 : 1 )
Classic 50AP Marine 50AP
Detta dokument och dess innehåll ägs av Pahlén AB och får ej kopieras, delas eller vidarebefordras till tredjepart utan skriftlig godkännande.
Artikelnum mer
Revision
Skala
Godkänd av Datum
Storlek
Ritad av Datum
Ritningsn ummer
Ytbehandling
Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1 : 2
PD 2020-10-23
A2
ISO 2768-1
Installationsbild tunnvägg
M20277 0
LED AP
Classic 350
300-800
300–800
M ( 1 : 1 )
K
K
L
M
This document and its contents are the exclusive
property of Pahléns and may not be copied,
reproduced, transmitted or communicated to a third
party, or used for any purpose without written permission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing numbe r
Assembly drawing no.
Surface treatmen t
part of ISO 2 768-1
The tolerance class in ac cordance with this
E
Box 728, SE-1 94 27 Upplands Väsby, Sweden
Phone [phone], Fax + 46 8 59086880
TK 2016-12-14
för pool med duk
Installationsbild mursten
M12651 0
Artikelnummer
Revision
Skala
Godkändav Datum
Storlek
Ritadav Datum Ritningsnummer
Ytbehandling Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden Phone [phone],Fax [phone]
1 : 1
ASA 2021-05-28
A4
Kabelrör plast 3/4" L=900 mm
12330 del 0
Detta dokument och dess innehåll ägs
av Pahlén AB och får ej kopieras, delas
eller vidarebefordras till tredjepart utan
skriftlig godkännande.
3/4"
3/4"
Alternativ 1
Alternativ 2
Alternativ 1:
Kabelgenomföring används när kabeln till
lampan ska ligga fri ovanmark med åtkomst
från poolens utsida.
Alternativ 2
Kabelrör används om kabeln till lampan ska
läggas under mark.
Artikelnummer
Revision
Skala
Godkänd av Datum
Storlek
Ritadav Datum Ritningsnummer
Ytbehandling Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden Phone [phone],Fax [phone]
1 : 1
ASA 2021-05-28
A4
Kabelrör plast 3/4" L=900 mm
12330 del 0
Detta dokument och dess innehåll ägs
av Pahlén AB och får ej kopieras, delas
eller vidarebefordras till tredjepart utan
skriftlig godkännande.
3/4"
3/4"

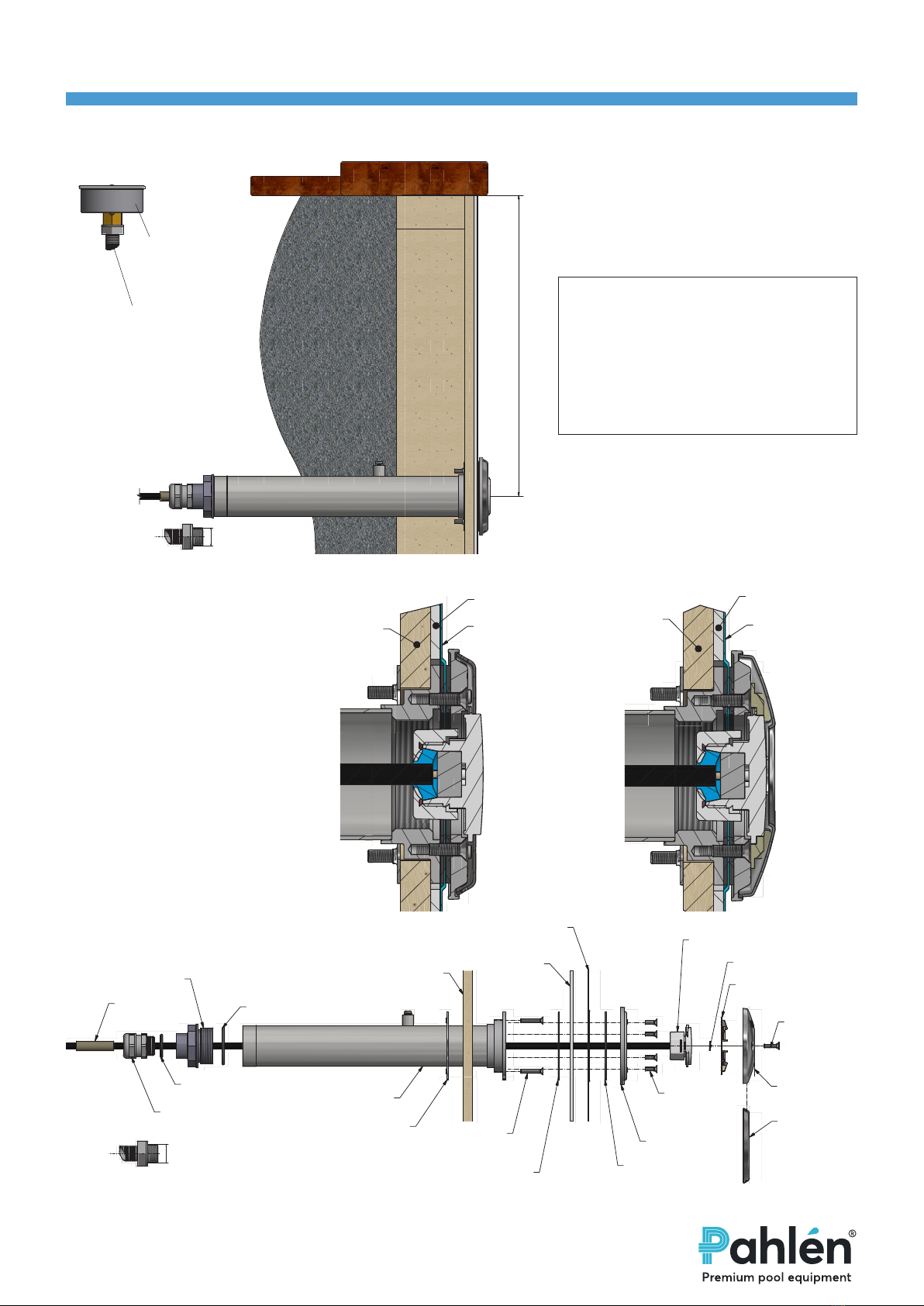

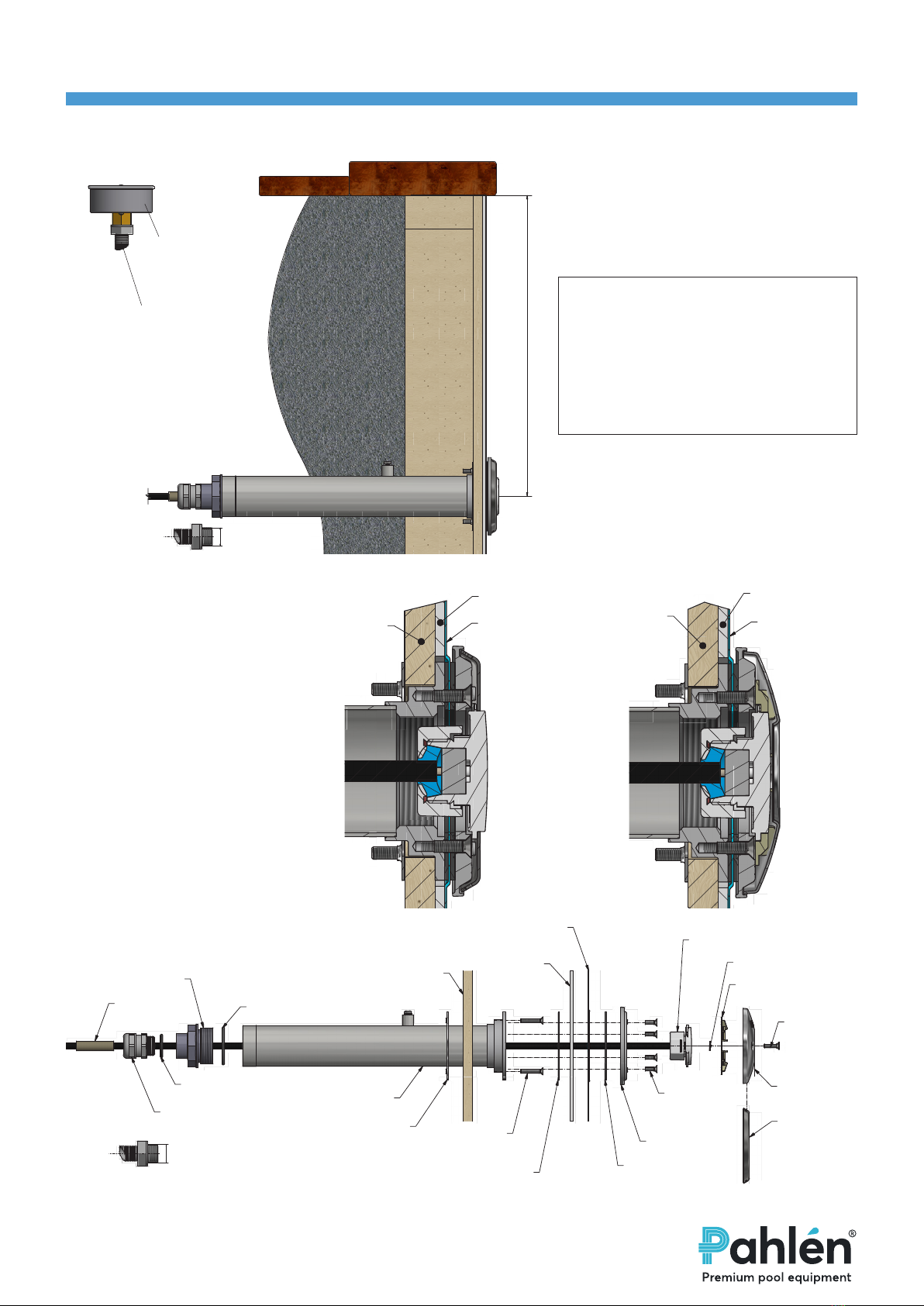

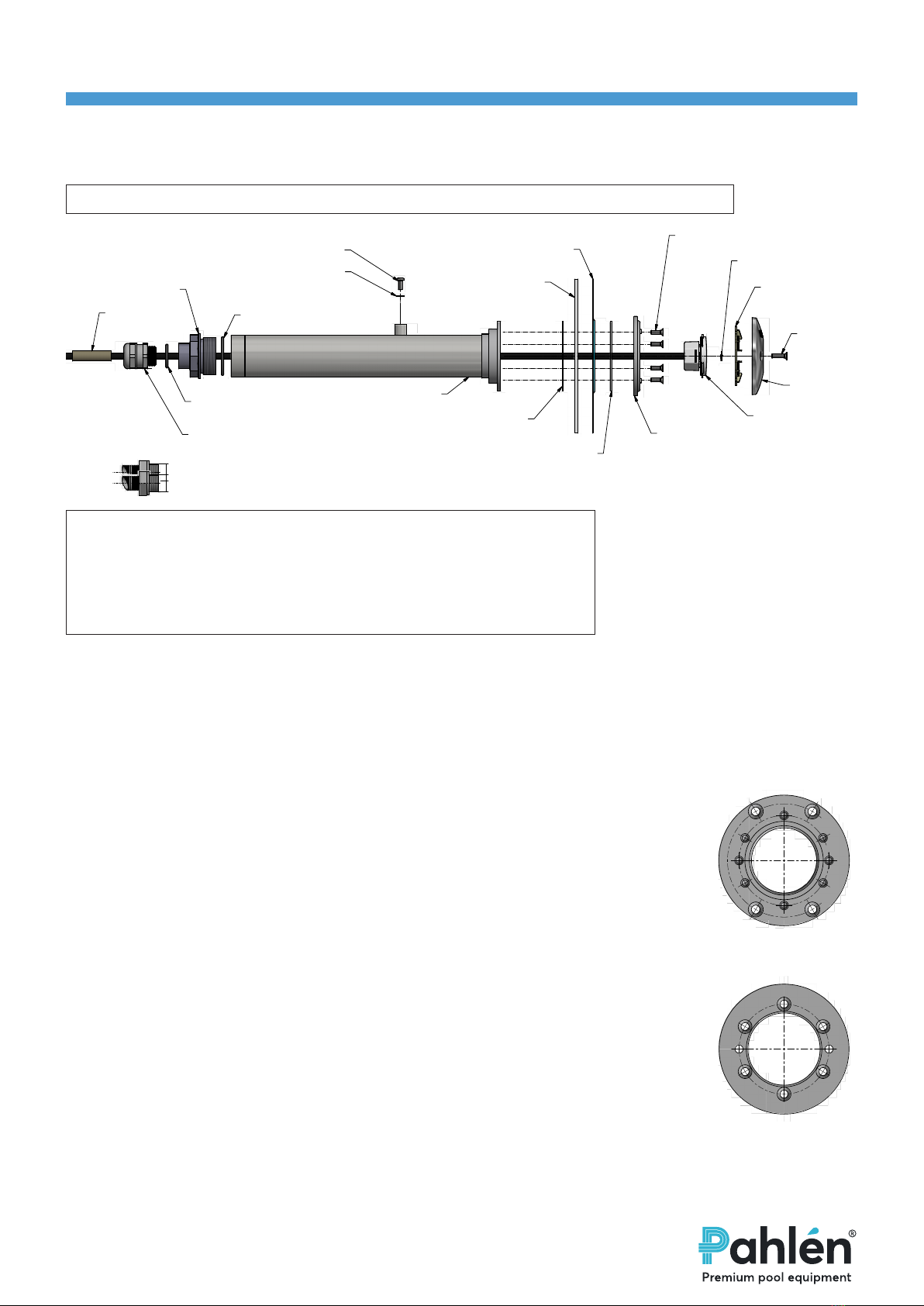

För poolstomme av trä, plåt eller plast - klädd med liner
Väggmatta
Liner
Poolstomme
Kabelrör
Art.nr12330
Kopplingsbox
Art.nr12310
Väggmatta
Liner
Poolstomme
MarineClassic
1. Ingjutningsrörmedäns
2. Monteringsbricka
3. FörsänktskruvM5x30(4st)
4. Självhäftande packning t=1,5 mm
5. Packningt=2mm
6. Tätring
7. FörsänktskruvM5x16(6st)
8. O-ring
9. Plugg
10. O-ring
11. Kabelgenomföring
12.LED-modul med kabel
13. Tätningshylsa
14. Distans(endastförMarine)
15. Plastbricka
16. FrontMarine
17.Front Classic
18. FörsänktskruvM5x20(2st)
16
15
18
5
Väggmatta
6
14
4
3
2
Liner
Poolstomme plywood/plåt
1
8
9
13
11. Kabelgenomföring
Alternativ 1
Alternativ 2
Kabelrör
12
10 7alt.
17

7
CA-350 50AP
MA50-24 SE 2022
SVENSKA
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date Drawing number
Assembly drawing no.
Surface treatment part of ISO 2768-1 The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden Phone [phone], Fax [phone]
ASA 2016-03-31
hus o ring
M12646-0

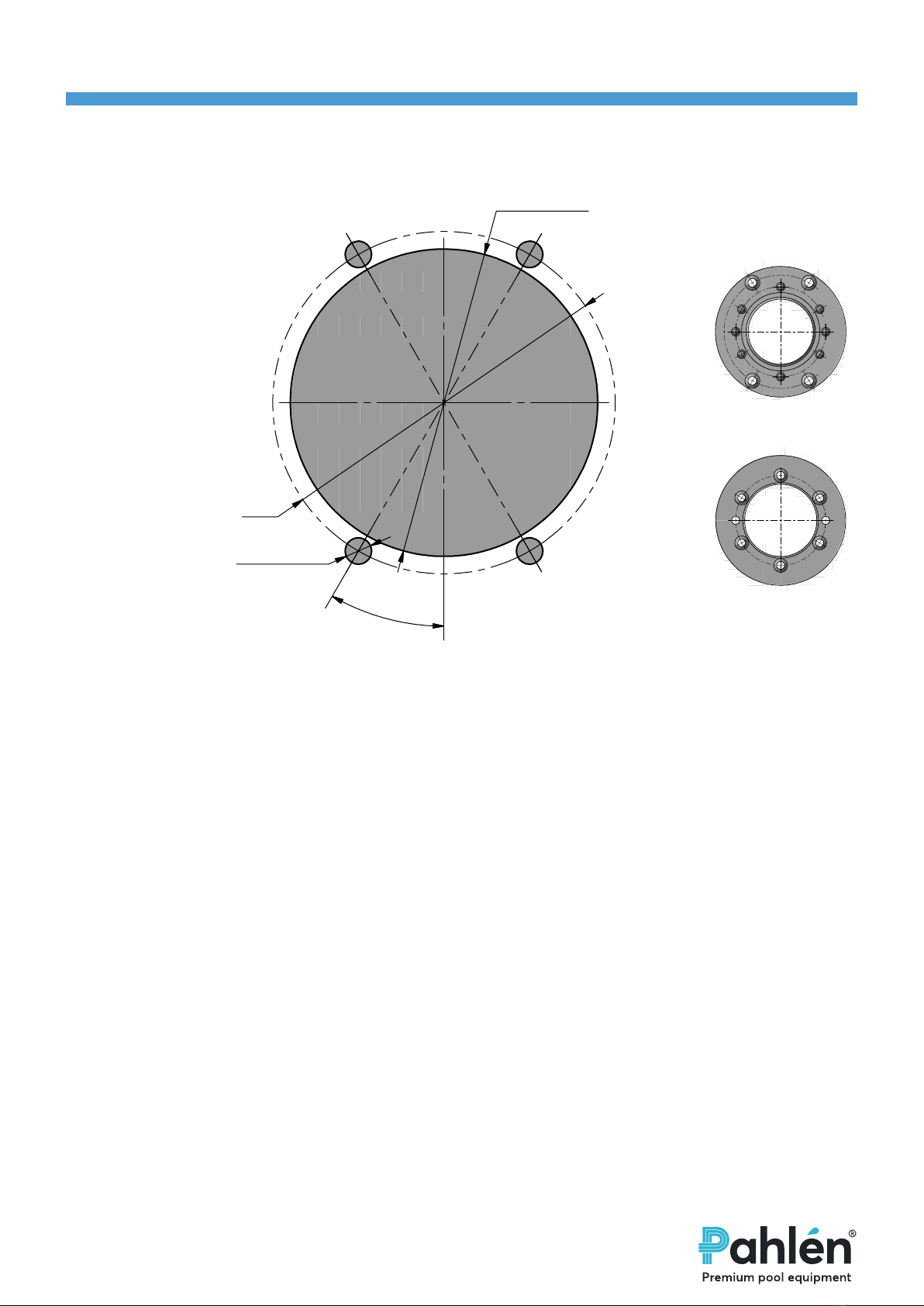

Bottensugkontakt / Vacuum Point
UP
Inloppsmunstycke / Inlet
Sugmunstycke / Outlet
Spa-belysning / Spa light
UP
6 (4x)
30° (4x)
78
70-76
Inloppsmunstycke / Inlet
Sugmunstycke / Outlet
Spa-belysning / Spa light
30° (4x)

78
70-75
Bottensugkontakt / Vacuum Point
UP
UP
6 (4x)
Montera så här:
1. Gör hål i stommen enligt måttritning.
Rekommenderat djup för lampan är 300–800 mm ned från poolkanten.
2. Monteraingjutningsröretmedbifogadfästringochskruvfråninsidanavpoolen(seskiss).
Ingjutningsröretbörxeraselleravlastasförattundvikabrytningipoolstommen.
3. Fästdensjälvhäftandepackningenpåänsen.
4. Monterapluggenibakkantavingjutningsröret.Näro-ringenanvändsbehövsingenannantätning.
5. Alternativ 1:Monterakabelgenomföringenipluggen.Användmedföljandeo-ringochsäkerställattdensitterpårättställe.
Ingen ytterligare tätning behövs här.
Alternativ 2:Monterakabelröretipluggen.Tätasmedgängtejpellergängsnöre.
6. Monterapooldukenenligtleverantörensinstruktionerochpåbörjavattenfyllning.
7. Närvattnetnårca5cmunderänsenpåingjutningsröret,monterapackningenochtätringenmed6stskruvar.
8. Renskär duken efter tätringens inre kant.
9. Trä LED-modulens kabel genom kabelförskruvningen/kabelröret och dra ut den på baksidan av ingjutningsröret.
Lämna tillräckligt med kabel (max 1m) på framsidan för att senare kunna lyfta upp lampan ovanför vattenytan. Detta under-
lättar framtida byte av lampa eller vid vinterstängning.
10. Trä tätningshylsan på LED-modulens kabel. Tätningshylsan skall placeras mitt för gummit på kabelförskruvningen.
Alternativ 1: Dra åt kabelförskruvningen så att kabeln sitter fast.
Alternativ 2:Monterakabelröretikopplingsboxenmedkabelförskruvningen.Draåtkabelförskruvningensåattkabeln
sitter fast.
11. Stoppa in LED-modulkabeln i ingjutningsröret.
Marine: Kläm fast LED-modulen med distansen under fronten. Dra fast fronten med två skruvar.
Classic: Kläm fast LED-modulen med fronten. Dra fast fronten med två skruvar.
12.Fyll upp poolen med vatten till önskad nivå.
UPP
OBS! Ej skala 1:1
av trycktekniska skäl.
Måttritning för hål i poolvägg
Tätring
UPP
Fläns
UPP
Forts. (För poolstomme av trä, plåt eller plast - klädd med liner)

8
CA-350 50AP
MA50-24 SE 2022
SVENSKA
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date Drawing number
Assembly drawing no.
Surface treatment part of ISO 2768-1 The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden Phone [phone], Fax [phone]
ASA 2016-03-31
hus o ring
Detta dokument och dess innehåll ägs av Pahlén AB och får ej kopieras, delas eller vidarebefordras till tredjepart utan skriftlig godkännande.
Vision Spectra
Adagio Pro
Artikelnummer
Revision
Skala
Godkändav Datum
Storlek
Ritadav Datum Ritningsnummer
Ytbehandling Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden Phone[phone], Fax [phone]
1 : 1
ASA 2021-05-28
A4
Kabelrör plast 3/4" L=900 mm
12330 del 0
Detta dokument och dess innehåll ägs
av Pahlén AB och får ej kopieras, delas
eller vidarebefordras till tredjepart utan
skriftlig godkännande.
3/4"
3/4"
För poolstomme av mursten, isolerblock, betong - klädd med liner
Tätring
UPP
Fläns
UPP
För poolstomme av mursten, isolerblock, betong - klädd med liner
Detnnsmöjlighetattjordaprodukten(markjord).
Montera så här:
1. Fixera ingjutningsröret i poolstommen. Rekommenderat monteringsdjup framgår av
bilder på nästa sida. Flänsen ska vila mot poolstommen enligt A, B eller C (se nästa sida) .
2. Vid behov av jordning kan en kabel anslutas från ingjutningsrörets jordpunkt till markjord.
3. Maskeradenytapåänsensomsedanskaliggaanmotpackningen.
4. Gjut poolstommen.
5. Fästdensjälvhäftandepackningenpåänsen.
6. Monterapluggenibakkantavingjutningsröret.Omo-ringenanvändsbehövsingenannantätning.
7. Alternativ 1:Monterakabelgenomföringenipluggen.Användmedföljandeo-ringochsäkerställatt
den sitter på rätt ställe. Ingen ytterligare tätning behövs här.
Alternativ 2:Monterakabelröretipluggen.Tätasmedgängtejpellergängsnöre
8. Monterapooldukenenligtleverantörensinstruktionerochpåbörjavattenfyllning.
9. Närvattnetnårca5cmunderänsenpåingjutningsröret,monterapackningenochtätringenmed
6 st skruvar.
10. Renskär duken efter tätringens inre kant.
11. Trä LED-modulens kabel genom kabelförskruvningen/kabelröret och dra ut den på baksidan av
ingjutningsröret. Lämna tillräckligt med kabel (max 1m) för att senare kunna lyfta upp lampan
ovanför vattenytan. Detta underlättar framtida byte eller vinterstängning.
12.Trä tätningshylsan på LED-modulens kabel. Tätningshylsan skall placeras mitt för gummit på kabel-
förskruvningen.
Alternativ 1: Dra åt kabelförskruvningen så att kabeln sitter fast.
Alternativ 2:Monterakabelröretikopplingsboxenmedkabelförskruvningen.Draåtkabelförskruv-
ningen så att kabeln sitter fast.
13. Stoppa in LED-modulkabeln i ingjutningsröret.
Marine: Kläm fast LED-modulen med distansen under fronten. Dra fast fronten med två skruvar.
Classic: Kläm fast LED-modulen med fronten. Dra fast fronten med två skruvar.
14. Fyll upp poolen med vatten till önskad nivå.
Alternativ 1:
Kabelgenomföring används när kabeln till lampan ska ligga fri ovanmark
med åtkomst från poolens utsida.
Alternativ 2
Kabelrör används om kabeln till lampan ska läggas under mark.
OBS! Minsta avstånd mellan rostfritt material och ej rostfritt (t.ex. armeringsjärn) skall vara 50 mm.
1. Ingjutningsrörmedäns
2. -
3. -
4. Självhäftande packning t=1,5 mm
5. Packningt=2mm
6. Tätring
7. FörsänktskruvM5x16(6st)
8. O-ring
9. Plugg
10. O-ring
11. Kabelgenomföring
12.LED-modul med kabel
13. Tätningshylsa
14. Distans(endastförMarine)
15. Plastbricka
16. FrontMarine
17.Front Classic
18. FörsänktskruvM5x20(2st)
16
15
18
5
Väggmatta
6
14
4
Liner
Poolstomme plywood/plåt
1
8
9
13
11. Kabelgenomföring
Alternativ 1
Alternativ 2
Kabelrör
12
10
7
alt.17
Poolstomme plywood/plåt

9
CA-350 50AP
MA50-24 SE 2022
SVENSKA
T-T ( 1 : 2 )
U ( 1 : 1 ) V ( 1 : 1 )
Detta dokument och dess innehåll ägs av Pahlén AB och får ej kopieras, delas eller vidarebefordras till tredjepart utan skriftlig godkännande.
Artikelnummer
Revision
Skala
Godkänd av Datum
Storlek
Ritad av Datum
Ritningsnummer
Ytbehandling
Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1 : 2
PD 2020-10-23
A2
ISO 2768-1
Installationsbild mursten
M20283 0
LED 50AP / 50VS
Classic 350
A
P ( 1 : 2 )
T ( 2:3 ) U ( 2:3 )
Detta dokument och dess innehåll ägs av Pahlén AB och får ej kopieras, delas eller vidarebefordras till tredjepart utan skriftlig godkännande.
Artikelnummer
Revision
Skala
Godkänd av Datum
Storlek
Ritad av Datum
Ritningsnummer
Ytbehandling
Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1 : 5
PD 2020-10-23
A2
ISO 2768-1
Installationsbild isoblock
M20291 0
LED 50AP/VS
Classic 350
LED 50AP LED 50VS
B
300–800
300–800
T-T ( 1 : 2 )
U ( 1 : 1 ) V ( 1 : 1 )
Detta dokument och dess innehåll ägs av Pahlén AB och får ej kopieras, delas eller vidarebefordras till tredjepart utan skriftlig godkännande.
Artikelnummer
Revision
Skala
Godkänd av Datum
Storlek
Ritad av Datum
Ritningsnummer
Ytbehandling
Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1 : 2
PD 2020-10-23
A2
ISO 2768-1
Installationsbild betong
M20294 0
LED 50AP/VS
Classic 350
LED 50AP LED 50VS
C
T-T ( 1 : 2 )
U ( 1 : 1 ) V ( 1 : 1 )
Detta dokument och dess innehåll ägs av Pahlén AB och får ej kopieras, delas eller vidarebefordras till tredjepart utan skriftlig godkännande.
Artikelnumm er
Revision
Skala
Godkänd av Datum
Storlek
Ritad av Datum
Ritningsnum mer
Ytbehandling
Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1 : 2
PD 2020-10-23
A2
ISO 2768-1
Installationsbild mursten
M20283 0
LED 50AP / 50VS
Classic 350
M ( 1 : 1 )
K
K
L
M
This document and its contents are the exclusive
property of Pahléns and may not be copied,
reproduced, transmitted or communicated to a third
party, or used for any purpose without written permission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing numbe r
Assembly drawing no.
Surface treatmen t
part of ISO 2 768-1
The tolerance class in ac cordance with this
E
Box 728, SE-1 94 27 Upplands Väsby, Sweden
Phone [phone], Fax + 46 8 59086880
TK 2016-12-14
för pool med duk
Installationsbild mursten
M12651 0
Artikelnummer
Revision
Skala
Godkändav Datum
Storlek
Ritadav Datum Ritningsnummer
Ytbehandling Generelltolerans
E
Box728, SE-194 27 Upplands Väsby, Sweden Phone[phone], Fax [phone]
1 : 1
ASA 2021-05-28
A4
Kabelrör plast 3/4" L=900 mm
12330 del 0
Detta dokument och dess innehåll ägs
av Pahlén AB och får ej kopieras, delas
eller vidarebefordras till tredjepart utan
skriftlig godkännande.
3/4"
3/4"
P ( 1 : 2 )
T ( 2:3 ) U ( 2:3 )
Detta dokument och dess innehåll ägs av Pahlén AB och får ej kopieras, delas eller vidarebefordras till tredjepart utan skriftlig godkännande.
Artikelnumm er
Revision
Skala
Godkänd av Datum
Storlek
Ritad av Datum
Ritningsnum mer
Ytbehandling
Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1 : 5
PD 2020-10-23
A2
ISO 2768-1
Installationsbild isoblock
M20291 0
LED 50AP/VS
Classic 350
LED 50AP LED 50VS
M ( 1 : 1 )
K
K
L
M
This document and its contents are the exclusive
property of Pahléns and may not be copied,
reproduced, transmitted or communicated to a third
party, or used for any purpose without written permission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing numbe r
Assembly drawing no.
Surface treatmen t
part of ISO 2 768-1
The tolerance class in ac cordance with this
E
Box 728, SE-1 94 27 Upplands Väsby, Sweden
Phone [phone], Fax + 46 8 59086880
TK 2016-12-14
för pool med duk
Installationsbild mursten
M12651 0
Artikelnummer
Revision
Skala
Godkändav Datum
Storlek
Ritadav Datum Ritningsnummer
Ytbehandling Generelltolerans
E
Box728, SE-194 27 Upplands Väsby, Sweden Phone[phone], Fax [phone]
1 : 1
ASA 2021-05-28
A4
Kabelrör plast 3/4" L=900 mm
12330 del 0
Detta dokument och dess innehåll ägs
av Pahlén AB och får ej kopieras, delas
eller vidarebefordras till tredjepart utan
skriftlig godkännande.
3/4"
3/4"
T-T ( 1 : 2 )
U ( 1 : 1 ) V ( 1 : 1 )
Detta dokument och dess innehåll ägs av Pahlén AB och får ej kopieras, delas eller vidarebefordras till tredjepart utan skriftlig godkännande.
Artikelnumm er
Revision
Skala
Godkänd av Datum
Storlek
Ritad av Datum
Ritningsnum mer
Ytbehandling
Generell tolerans
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1 : 2
PD 2020-10-23
A2
ISO 2768-1
Installationsbild betong
M20294 0
LED 50AP/VS
Classic 350
LED 50AP LED 50VS
300–800
M ( 1 : 1 )
K
K
L
M
This document and its contents are the exclusive
property of Pahléns and may not be copied,
reproduced, transmitted or communicated to a third
party, or used for any purpose without written permission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing numbe r
Assembly drawing no.
Surface treatmen t
part of ISO 2 768-1
The tolerance class in ac cordance with this
E
Box 728, SE-1 94 27 Upplands V äsby, Sweden
Phone [phone], Fax [phone]
TK 2016-12-14
för pool med duk
Installationsbild mursten
M12651 0
Artikelnummer
Revision
Skala
Godkändav Datum
Storlek
Ritadav Datum Ritningsnummer
Ytbehandling Generelltolerans
E
Box728, SE-194 27 Upplands Väsby, Sweden Phone[phone], Fax [phone]
1 : 1
ASA 2021-05-28
A4
Kabelrör plast 3/4" L=900 mm
12330 del 0
Detta dokument och dess innehåll ägs
av Pahlén AB och får ej kopieras, delas
eller vidarebefordras till tredjepart utan
skriftlig godkännande.
3/4"
3/4"
Alternativ 1
Alternativ 2
Alternativ 1
Alternativ 2
Alternativ 1
Alternativ 2
Väggmatta
Liner
Puts
Mursten
Kabelrör
Art.nr12330
Kopplingsbox
Art.nr12310
Väggmatta
Liner
Isoblock
Betong
Väggmatta
Liner
Betong
Puts
Kabelrör
Art.nr12330
Kopplingsbox
Art.nr12310
Kabelrör
Art.nr12330
Kopplingsbox
Art.nr12310
Mursten
Isolerblock
Betong

10
CA-350 50AP
MA50-24 SE 2022
SVENSKA
Handhavande
Typ RGB: Byte av färg/e󰀨ektläge
Förattbytafärg/e󰀨ektlägepåenlampaavtypRGBslåsströmmentilllampanavochsedanpåigenisnabbföljd.Pådettasätt
kan man stega sig igenom de 14 olika färgprogrammen.
När man kommit till sista färgen (kallvit) så börjar lampan om igen från första färgen (djupblå).
Stängs lampan av längre tid (>30s) så tänds lampan med den senast använda färgen.
Synkronisering av lampor
Säkerställ först att alla lampor som ska synkroniseras är anslutna till samma transformator.
NäreralamporavtypRGBäranslutnatillsammatransformatorbördessasynkroniserasföratthasammafärg.Dettaskai
normala fall endast behöva göras första gången lamporna tänds.
Gör så här för att synkronisera lamporna:
Slåpåmatningen(12VAC)tilllampornaochsäkerställattallalamportänds.Nukanallalamporvaratändamedolikafärg.
Slåavmatningentilllampornaochväntaiminst20sekunder.
Slå på matningen till lamporna och stäng av. Upprepa detta två gånger.
Slå på matningen till lamporna igen. Nu ska alla lampor ha samma färg.
Vinterstängning
Lampor måste hållas borta från iszoner.
Strömmen till lampan måste alltid brytas innan vinterstängning.
För att lamporna inte ska frysa sönder rekommenderar vi att man gör enligt följande:
Alternativ 1
Bryt den elektriska strömmen i huvudcentralen.
Lossa fronten, förvara den på lämplig plats. Dra försiktigt ut lampan så långt extralängden på kabeln tillåter och låt lampan
sjunka mot botten.
Alternativ 2
Bryt den elektriska strömmen i huvudcentralen.
Sänk vattennivån till under lampan. Kontrollera först att er poolstomme klarar att tömmas på vatten.
Lossa fronten, förvara den på lämplig plats. Dra försiktigt ut lampan så långs extralängden på kabeln tillåter.
Tag loss lampdelen och förvara den på lämplig plats (ej minusgrader).
Försegla kabeländens kontaktdel mot fukt på lämpligt sätt. Lägg upp kabeländen på poolkanten och säkerställ att kabeln inte
kan falla ner i poolen.
Felsökning
Om lamporna
imrar
1. Slå på lamporna. För lampor av typ RGB väljs den gula färgen.
2. Mätspänningenvidanslutningarnaförlampan.
Spänningen vid lampan ska vara minst 10VAC (50/60Hz).
Om spänningen vid lampan är under 10VAC:
A.Kontrolleraspänningenutfrånterminalerna.Spänningenskavaramellan12VACoch14VAC.
 Säkerställatttransformatornse󰀨ektärtillräckligförattdrivaallaanslutnalampor,setabellsid5.
B.Ome󰀨ektenitransformatornärtillräcklig,installeragrövrekabelmellanlampaochtrans-
formator, se tabell sid 5.
Om lamporna lyser
med olika färg
Säkerställ att alla lampor är anslutna till samma transformator.
Följ stegen ovan för synkronisering.
Avfallshantering och återvinning
Denna produkt kasseras enligt lokala lagar och förordningar. Eftersom denna produkt innehåller elektriska komponenter måste
den kasseras separat från hushållsavfall. När den här produkten når slutet av sin livscykel, kontakta lokala myndigheter för att ta
reda på mer om avfallshantering och återvinning.
