Pahlen Marine 300C User manual

LED 300C/300CA Marine
Copyright © 2015 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden
Tel. [phone], Fax [phone], e-mail: [email protected], www.pahlen.com
Manual
User manual
Gerbrauchsanleitung
Инструкция
Manuel d’utilisation
Manuiale d’usa
Manual de instrucciones
MA50-09 rev.1 2015-11
Swedish design
and manufacture
since 1967

3
Belysning typ 300 LED Marine
MA50-09S 2015-11
SVENSKA
Circuit diagram for LED-lamps
L1
TR1 60W alt. 300W
N
E10016-0
2007-07-11ASA
IN
230V AC
OUT
12V AC LA1
LA2
LA3
LA6
50W
50W
50W
50W
50W
alt.alt.
Circuit diagram for LED-lamps 28W
L1
TR1 60W alt. 300W
N
E10077-0
2010-06-03 ASA
IN
230V AC
OUT
12V AC LA1
LA2
LA3
LA10
28W
28W
28W
28W
alt. alt.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1:2
OA 2006-04-26
OA 2007-09-20
belysning typ 300 CA vinyl
Håltagningsmall för
M10112 2
This documentanditscontents aretheexclusive
property ofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
n240
45°
22,5°
22,5°
22,5°
45°
45°
22,5°
22,5°
22,5°
45°
45°
n12(3x) n14(8x)
UP
Ø257
UPP
Ø240 Ø12(3x) Ø14(8x)
Ø257
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
124X9Y
ASA 2011-09-29
Belysning 300CA LED
M11446 0
Ø170
Ø160
140 25
282
Ø
288
Ø
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
124X81
ASA 2011-11-03
TS 2012-03-19
Marine
Belysning 300A LED
M11562 1
Ø172
Ø160
304

288
22
36
140
Ø288
Ø170
22
140
Ø288 Ø304 Ø160 Ø282 Ø160
25
140 36
Typ 300A, för ingjutning Typ 300CA, poolstomme med liner
Art.nr 124281 Röd/grön/blå LED-lampa Art.nr 124291 Röd/grön/blå LED-lampa
Art.nr 124381 Vit LED-lampa Art.nr 124391 Vit LED-lampa
Endast för användning under vatten.
Belysningen skall anslutas via skyddstransformator 12V AC 60W alternativt 300W.
Om er än en lampa installeras i poolen, skall dessa kopplas till samma transformator och via gemensam strömbrytare,
se elschema nedan.
Beakta lokala elföreskrifter beträffande kopplingsdosans placering.
OBS! Belysningen måste vara helt täckt av vatten innan den tänds.
Om belysningens utvändiga kabelisolering eller innerledare är skadad skall den bytas ut av servicetekniker eller annan
behörig person.

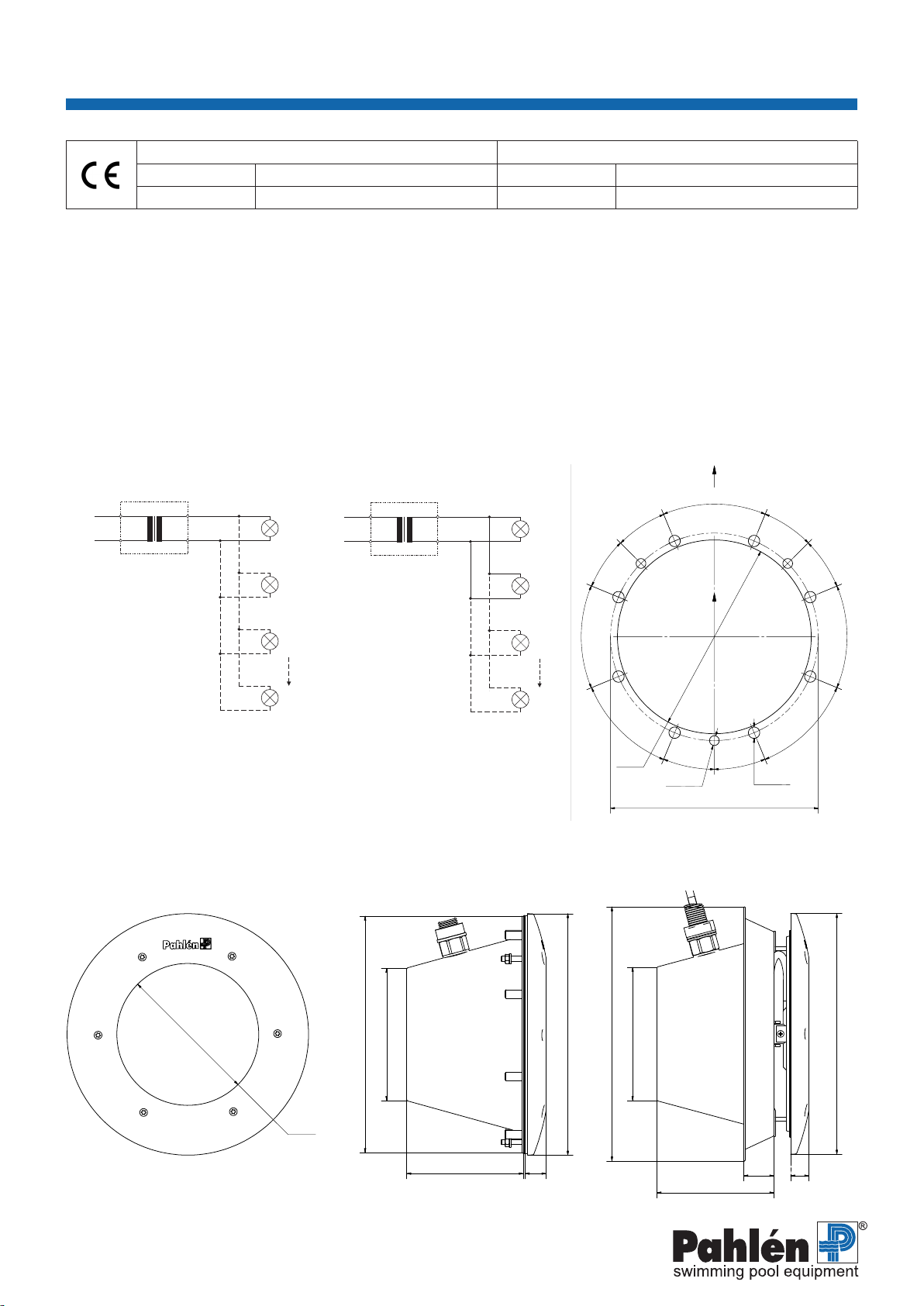

Kopplingsschema Håltagningsmått typ 300CA
Exempel 1: Lampans effekt 50W Exempel 2: Lampans effekt 28W
Följ dessa anvisningar beträffande vattenkvalitet:
Klorhalt: max 3 mg/l (ppm)
Klorid(salt)halt: max 250 mg/l
pH-värde: 7,2 - 7,6
Alkalinitet: 60-120 mg/l (ppm)
Kalciumhårdhet: 100-300 mg/l (ppm)
Dimensioner Typ 300CA Typ 300A

4
Belysning typ 300 LED Marine
MA50-09S 2015-11
SVENSKA
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2011-12-01
TS 2012-03-19

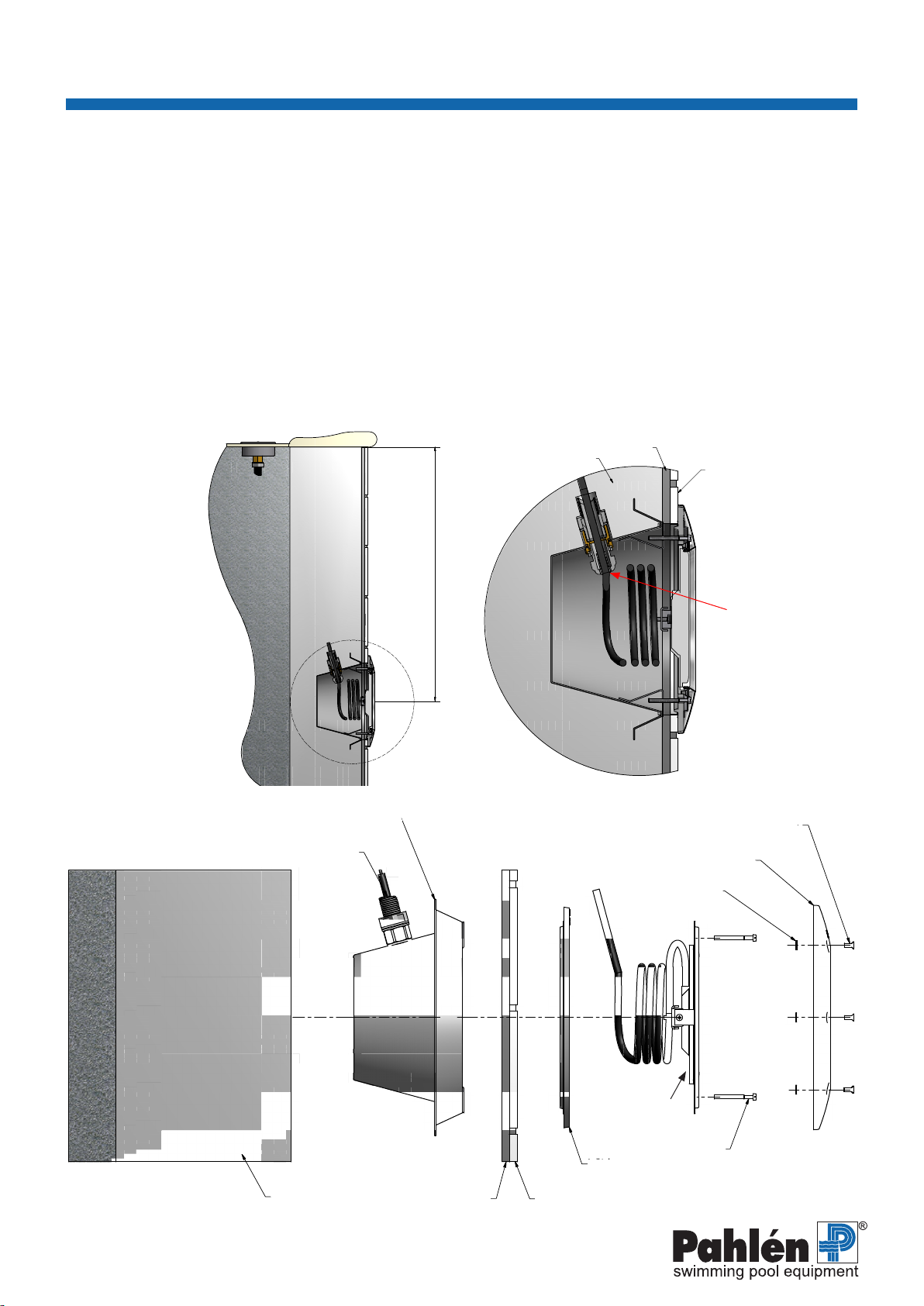

belysning typ 300A LED

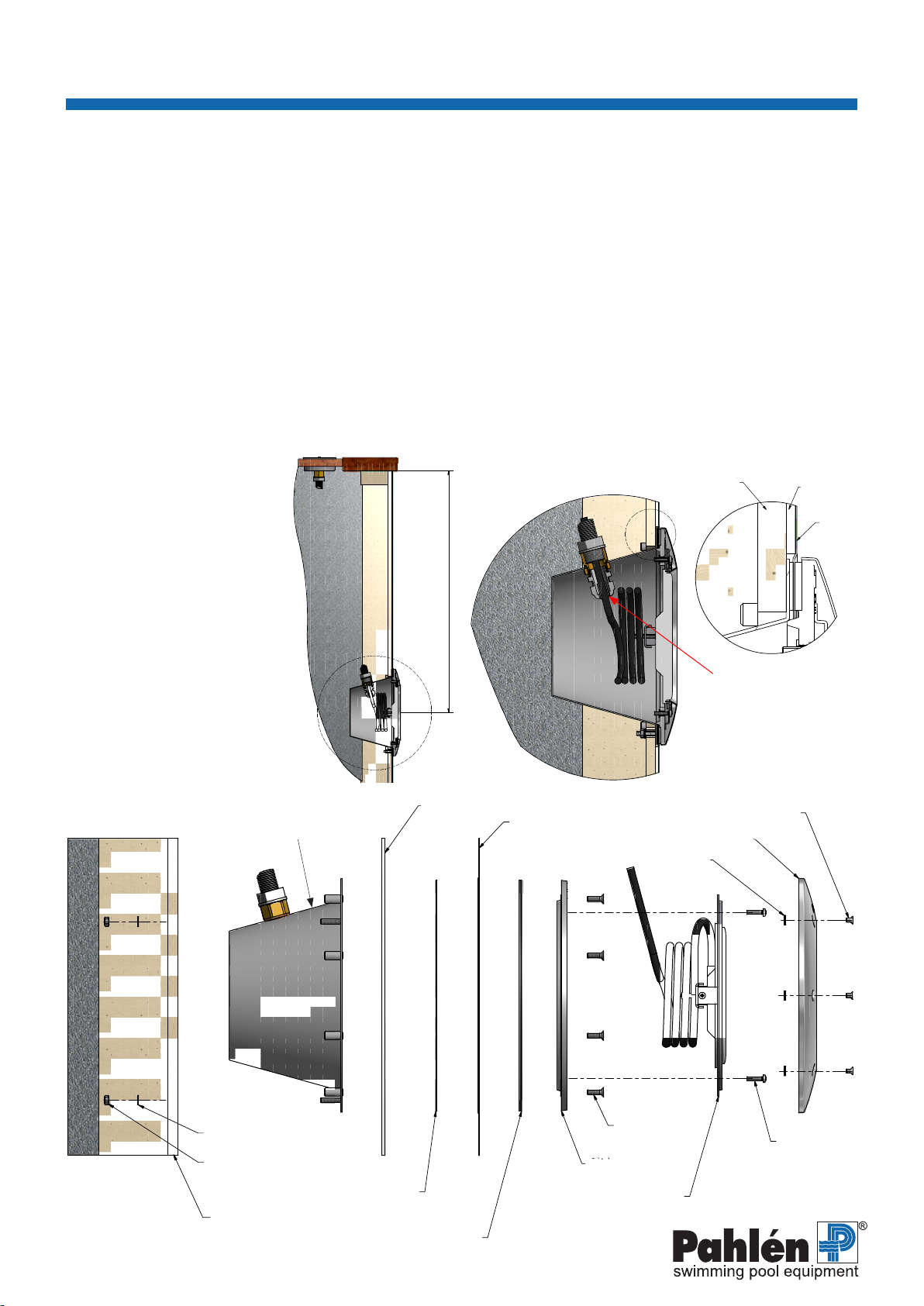

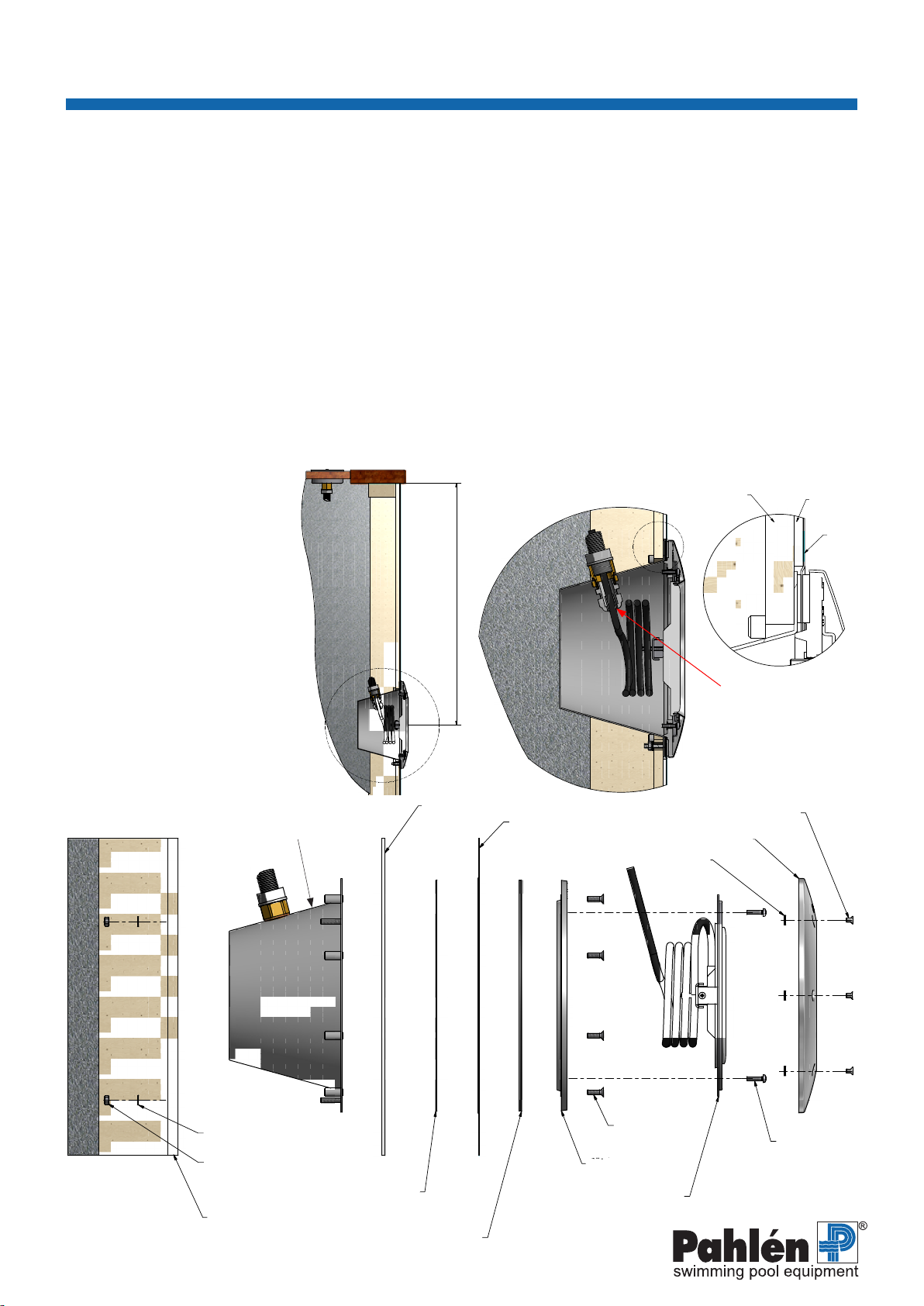

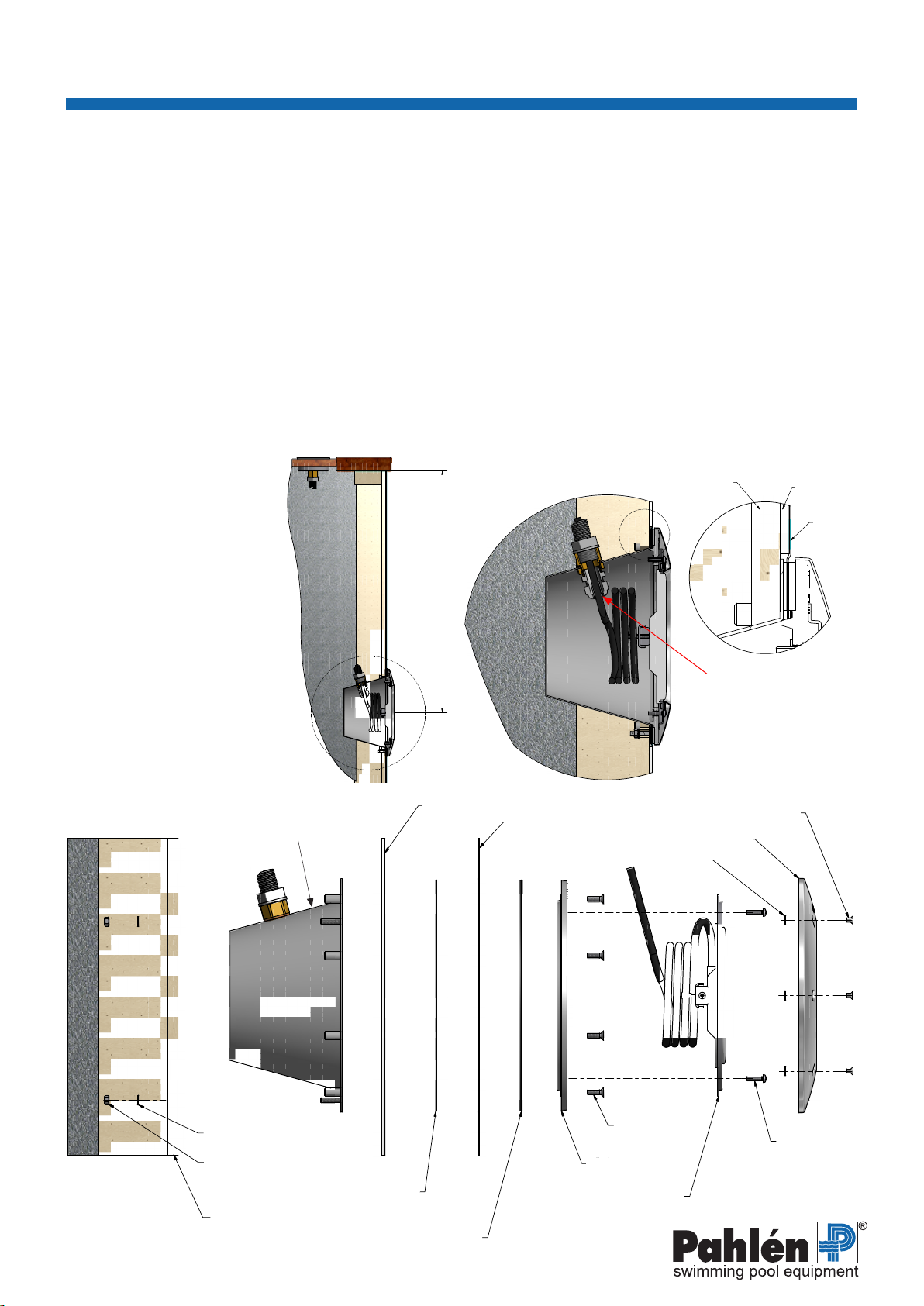

Installationsbild
för betongpool M11605 1
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Kakelfix
Kakel
Betong
300- 800mm
Sid 1(2)
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2011-12-01
TS 2012-03-19
belysning typ 300A LED
Installationsbild
för betongpool M11605 1
Kakel
Kakelfix
Betong
Kabelrör
Nisch
Front
M5x10 Torx (6x)
Sid 2(2)
Fästbricka (6x)
Tätring M5x50 (2x)
Typ 300A - för ingjutning i poolstomme av betong Art.nr 124381: LED vit
Art.nr 124281: LED röd/grön/blå
Montera så här:
Belysningsnischens framkant skall ligga i liv med färdig betongvägg (A), se skiss.
1. Fixera nischen. OBS! Kabelutgången skall riktas uppåt.
2. Applicera lite vattenfast fett i nischens gängor.
3. Gänga i kabelröret i nischen och den andra änden i kopplingsboxen. Gängan skall tätas med t.ex. gängtape.
Kabelröret skall förläggas så att böjningsradien ej understiger 100 mm.
4. Medföljande hylsa ska placeras på kabeln vid nischens kabelförskruvning. Dra sedan åt förskruvningen i lampnischen för att
täta kabeln. För in belysningsinsatsens kabel i kabelröret och anslut i kopplingsboxen.
Överödig kabel lindas bakom lampan och därefter monteras belysningsinsatsen i nischen.
5. Montera frontringen med torx-skruvarna.
- för poolstomme av betong
Kakel
Kakex
Betong
Kabeldistans
Kakel
Nisch
Kabelrör
Tätring
Front Marine
Bricka (6x)
Skruv (6x)
M5x10 torx
Kakelx
Skruv (2x)
M5x50
Belysnings-
insats
Betong

5
Belysning typ 300 LED Marine
MA50-09S 2015-11
SVENSKA
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2011-11-30
belysning typ 300CA LED

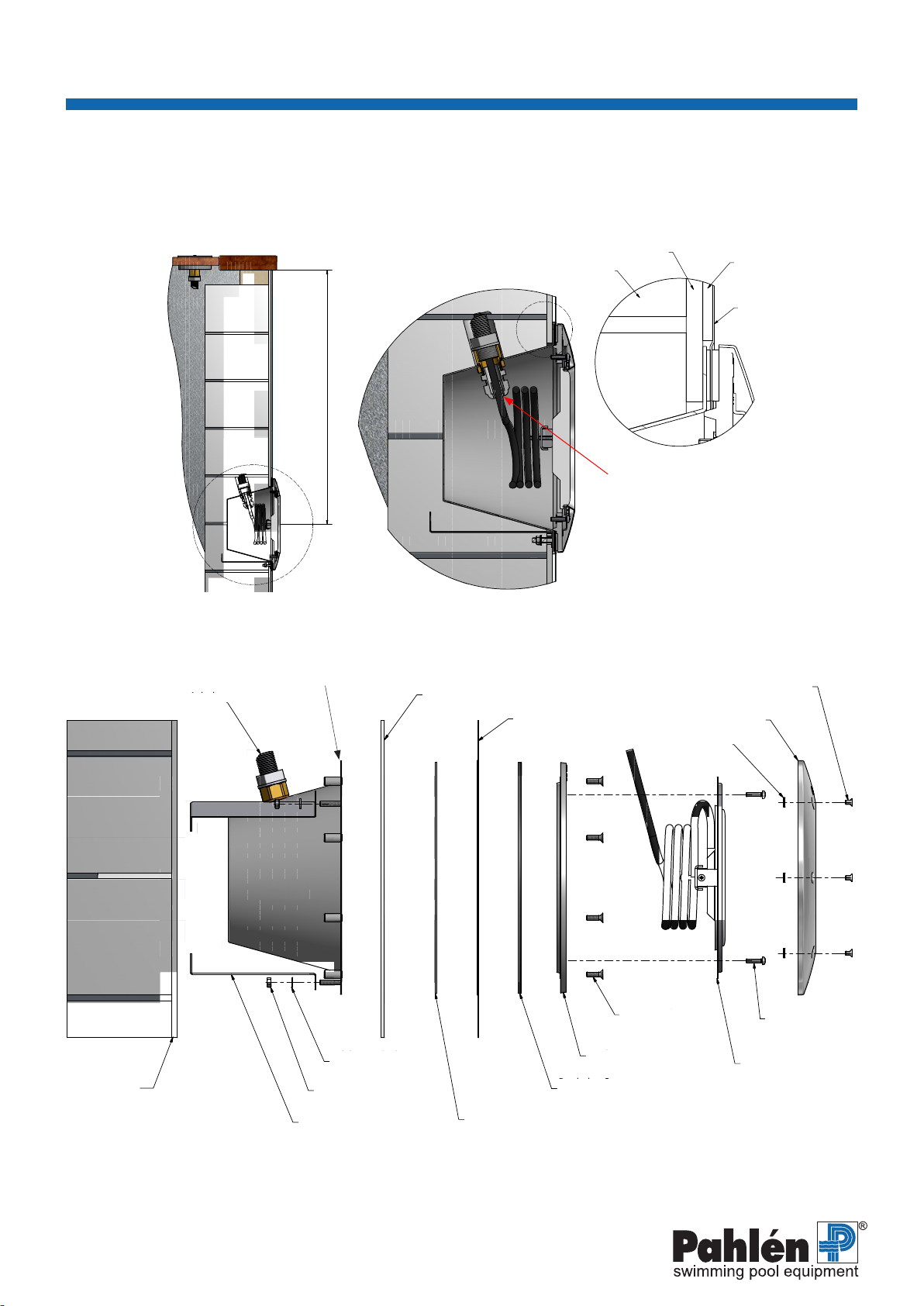

Installationsbild
för pool med duk M11604 0
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
300-800mm
Sid 1(2)
Liner
Foam
Plywood
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2011-11-30
belysning typ 300CA LED
Installationsbild
för pool med duk M11604 0
Poolstomme (plywood/ plåt)
Bricka M6 (3x)
M6-mutter (3x)
Packning 1,5mm (självhäftande)
Packning 3mm
Tätring
M6x20 (8x) M5x20 (2x)
Front
M5x10 Torx (6x)
Sid 2(2)
Liner
Foam
Belysningsinsats LED
Fästbricka (6x)
Typ 300CA - för pool med liner Art.nr 124291: LED röd/grön/blå
Art.nr 124391: LED vit
Montera så här:
1. Borra hål i stommen, se måttskiss - håltagningsmall.
2. Applicera lite vattenfast fett i nischens gängor.
3. Fäst nischen i poolstommen med medföljande skruv och bricka. OBS! Kabelutgången uppåt.
4. Gänga i kabelröret i nischen och den andra änden i kopplingsboxen.
Gängorna skall tätas med t.ex. gängtape. Kabelröret skall förläggas så att böjningsradien ej understiger 100 mm.
5. Fäst den självhäftande packningen på nischens kant.
6. Lägg i poolduken.
7. Fyll poolen till ca 10 cm under belysningsnischen. Gör ett litet snitt i duken, mitt i nischen (ej för nära kanten).
8. Montera tätringen med packningen under.
9. Skär rent poolduken efter tätringens innerkant.
10.Medföljande hylsa ska placeras på kabeln vid nischens kabelförskruvning. Dra sedan åt förskruvningen i lampnischen för att
täta kabeln. För in belysningsinsatsens kabel i kabelröret och anslut i kopplingsboxen.
Överödig kabel lindas bakom lampan och därefter monteras belysningsinsatsen i nischen.
11. Ta bort skyddslmen från frontringen.
12.Montera frontringen.
- för poolstomme
av trä, plåt eller plast Liner
Plywood
Kabeldistans
Foam
Bricka (3x)
Kabelrör
Tätring
Front Marine
Bricka (6x)
Skruv (6x)
M5x10 torx
Packning 3mm
Skruv (2x)
M5x20
Belysningsinsats
Liner
Nisch
Foam
Mutter M6 (3x)
Poolstomme plywood/plåt
Packning 1.5mm självhäftande
Skruv (8x)
M6x20

6
Belysning typ 300 LED Marine
MA50-09S 2015-11
SVENSKA
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-08
belysning typ 300CA LED

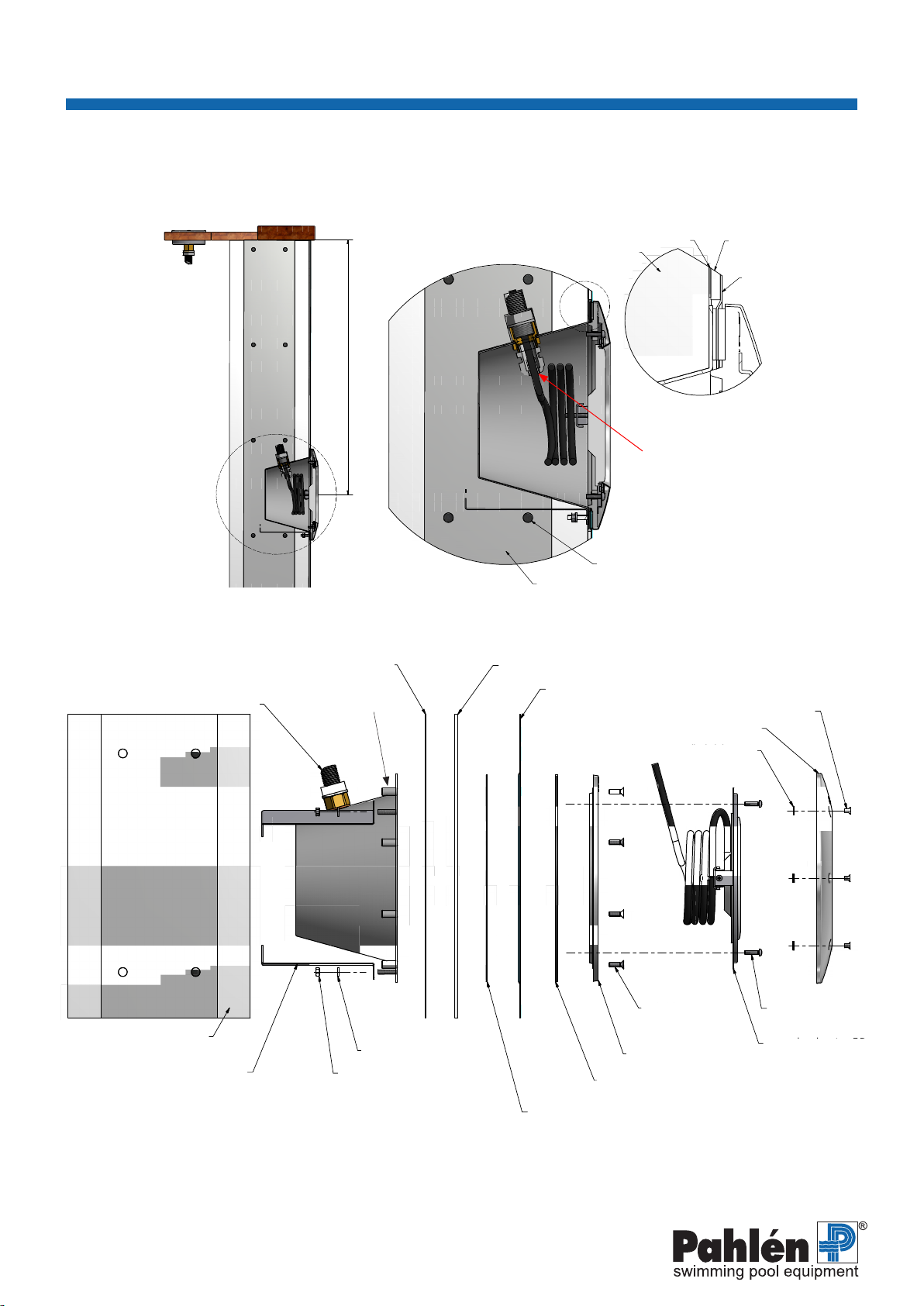

Installationsbild
för poolstomme av mursten M11606 0
Poolstomme
(mursten med puts)
Sid 2(2)
Packning 1,5mm (självhäftande)
Packning 3mm
Tätring
M6x20 (8x) M5x20 (2x)
Front
M5x10
Torx (6x)
Bricka M6 (3x)
M6-mutter (3x)
Ingjutningsfäste (3x)
Liner
Foam
Belysningsinsats LED

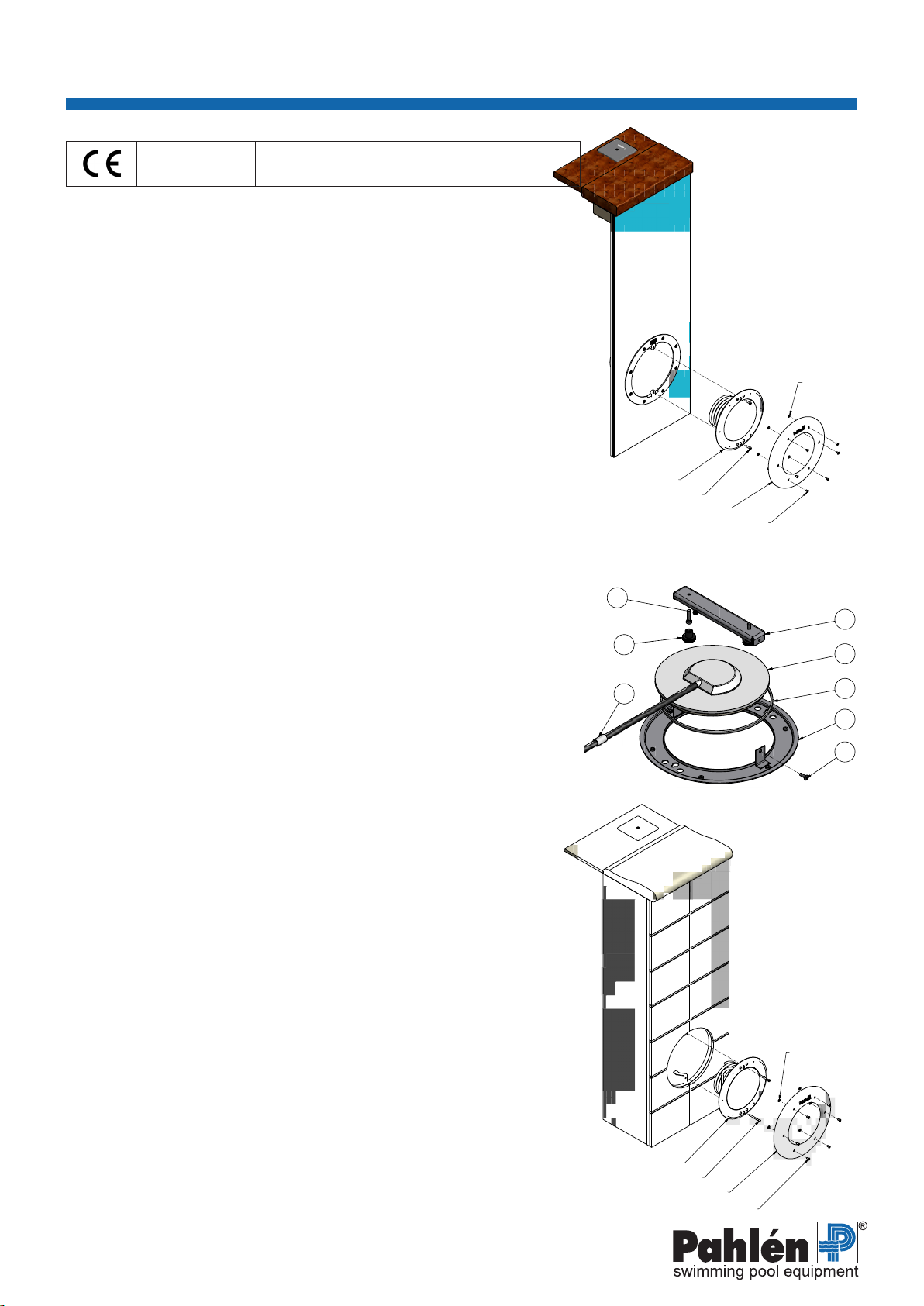

Kabelrör
Fästbricka (6x)
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-08
belysning typ 300CA LED
Installationsbild
för poolstomme av mursten M11606 0
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
300-800mm
Sid 1(2)
Liner
Foam
Puts
Mursten
Ø300-800 mm
- för poolstomme av mursten
Liner
Mursten
Kabeldistans
Foam
Puts
Bricka (3x)
Kabelrör
Tätring
Front Marine
Bricka (6x)
Skruv (6x)
M5x10 torx
Packning 1.5mm (självhäftande)
Skruv (2x)
M5x20
Belysningsinsats
Liner
Nisch Foam
Mutter M6 (3x)
Ingjutningsfäste (3x)
Skruv (8x)
M6x20
Packning 3mm
Polstomme
(mursten & puts)

7
Belysning typ 300 LED Marine
MA50-09S 2015-11
SVENSKA
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2012-01-11
belysning typ 300CA LED
Installationsbild
för poolstomme av thermoblock M11607 0
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
300-800mm
Betong
Sid 1(2)
Thermopoolstomme PVC-skiva Foam
Liner
Armeringsjärn
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2012-01-11
belysning typ 300CA LED
Installationsbild
för poolstomme av thermoblock M11607 0
Thermopoolstomme
Sid 2(2)
Ingjutningsfäste (3x)
Bricka M6 (3x)
Mutter M6 (3x)
Packning 1,5mm (självhäftande)
Packning 3mm
Tätring
M6x20 (8x) M5x20 (2x)
Front
M5x10 Torx (6x)
Foam
Liner
PVC-skiva
Belysningsinsats LED
Kabelrör
Fästbricka (6x)
- för poolstomme av frigolitblock
Liner
Thermopoolstomme
Kabeldistans
Foam
PVC-skiva
Armeringsjärn
Betong
Bricka (3x)
Kabelrör
Tätring
Front Marine
Bricka (6x)
Skruv (6x)
M5x10 torx
Packning 1.5mm (självhäftande)
Skruv (2x)
M5x20
Belysningsinsats
Liner
Nisch
Foam
Mutter M6 (3x)
Ingjutningsfäste (3x)
Skruv (8x)
M6x20
Packning 3mm
Thermopoolstomme
PVC-skiva

8
Belysning typ 300 LED Marine
MA50-09S 2015-11
SVENSKA
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-07
för MA50-09
Installationsbild
M11604
Låsbricka (6x)
M5x10 Torx (6x)
Belysningsinsats
Fästskruv (2x)
Front Marine
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-07
för MA50-09
Installationsbild
M11605
Belysningsinsats
Fästskruv (2x)
Låsbricka (6x)
Front Marine
M5x10 (6x)
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1553002X
ASA 2009-05-26
ASA 2014-06-26
Belysningsinsats LED typ 300
M11563 1
This documentandits contents aretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Plastbit
ingår i lampan
Plastdistans18 DIN 933 - M5 x 2019901221
A4
Skruv M6S M5x202
71246112461
POMKnopp räfflad SR6127 typ 1
26 ISO 7045 - M4 x 12 - 4.8 - H
19909215A4
Skruv MRX M4x10
2
5M11042123401EN 1.4404 (SS2348)Bygel till LED-lampa14 LED
123241 alt. 123341 LED lampa Spectravision 700, multi alt. vit13 U-list12272
PVCU-list PVC GV-1-5, L=550mm
12 M1144515530021Fästram 300- och LED-lampa11 Drawing.no:Art_nrMaterialTitle/ NameQty.Item.
(3m)
Art.nr
Belysningsinsats Pos 3
LED-lampa Anm
15530025 123241 röd/grön/blå
15530026 123341 vit
Pos 8 är bipackad lampan
82
3
4
5
7
6
1
Sprängskiss belysningsinsats
1. Fästram
2. (U-list )
3. Utbyteslampa
4. Bygel
5. Skruv M4
6. Plastfot
7. Skruv M5
8. Hylsa
Art.nr 123261 Utbyteslampa LED röd/grön/blå
Art.nr 123361 Utbyteslampa LED vit
Teknisk specikation Spänning: 12V AC
Effekt: Se lampans typskylt (max 50W)
Dessa LED-lampor passar till de esta belysningsinsatser för pooler där en
standard PAR56-glödlampa används. De passar alla Pahléns belysningar
typ 300, både standard och Marine design.
Lamporna skall endast användas under vatten.
Lamporna skall anslutas via skyddstransformator 12V 60W/300W.
Om er än en LED-lampa installeras i poolen, skall dessa kopplas till samma
transformator och via gemensam strömbrytare.
De båda lamptyperna kopplas in på samma sätt, se kopplingsschema.
Om belysningens utvändiga kabel eller kord är skadad skall den bytas ut av
en servicetekniker eller annan behörig person.
Montera så här:
1. Stäng av strömmen.
2. Lossa bentlig belysningsinsats.
3. Lossa den gamla lampan från belysningsinsatsens fästram.
4. Sätt dit utbyteslampan. Hylsan (pos 8) skall placeras där kabeln
går igenom nischens kabelförskruvning.
5. Anslut kabeln.
6. Skruva fast belysningsinsatsen mot poolväggen.
7. Skruva fast Marine fronten.
Uppstart
Kontrollera att lamporna är korrekt installerade.
Synkronisering av era erfärgade lampor:
1. Aktivera synkroniseringen av de erfärgade lampornas program
genom att slå på lamporna, vänta några sekunder.
2. Slå av lamporna och vänta minst 12 sekunder, slå sedan på dem igen.
3. Byt färg/program två gånger. Nu är alla lampor i samma programläge.
När lamporna väl är synkroniserade behåller de sin inställning tills en
lampa byts ut eller stängs av separat.
Att byta färg/program: Slå av lamporna och slå på dem igen inom 10 sekunder.
Lagra senaste färg/program:
1. Välj önskad färg/program.
2. Stäng av lamporna minst 12 sekunder. Det valda programmet är nu lagrat.
Den erfärgade lampan
LED-lampan är en avancerad elektroniskt kontrollerad lampa baserad på lysdioder
i tre färger: röd, grön samt blå. Dessa tre kulörer kan tillsammans skapa många
andra kulörer. Med hjälp av på/av strömbrytaren för poolbelysningen kan en av
de 16 olika förprogrammerade belysningseffekterna väljas.
16 program
1. Vitt Fast varmt vitt sken
2. Rött Fast rött sken
3. Grönt Fast grönt sken
4. Blått Fast blått sken
5. Grönt/blått Fast grönt/blått sken
6. Rött/grönt Fast rött/grönt sken
7. Blått/rött Fast blått/rött sken
8. Evening sea Långsam växling mellan rött och blått sken
9. Evening river Långsam växling mellan rött och grönt sken
10. Riviera Långsam växling mellan grönt och blått sken
11. Vitt Fast neutralt sken
12. Regnbåge Långsamt växlande mellan blått, rött, grönt
13. Färgödemix Program 12 följt av program 15
14. Disco Livligt växlande mellan olika färger
15. Four seasons Långsamt växlande mellan rött, blått, grönt och violett sken
16. Party Livligt växlande mellan alla färger
Låsbricka
(6x)
Belysningsinsats Marine
Fästskruv M5x20 (2x)
Front Marine
Skruv M5x10 Torx (6x)
Låsbricka
(6x)
Belysningsinsats Marine
Fästskruv M5x50 (2x)
Front Marine
Skruv M5x10 Torx (6x)

9
LED light type 300 Marine
MA50-09E 2015-11
ENGLISH
Circuit diagram for LED-lamps
L1
TR1 60W alt. 300W
N
E10016-0
2007-07-11ASA
IN
230V AC
OUT
12V AC LA1
LA2
LA3
LA6
50W
50W
50W
50W
50W
alt.alt.
Circuit diagram for LED-lamps 28W
L1
TR1 60W alt. 300W
N
E10077-0
2010-06-03 ASA
IN
230V AC
OUT
12V AC LA1
LA2
LA3
LA10
28W
28W
28W
28W
alt. alt.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1:2
OA 2006-04-26
OA 2007-09-20
belysning typ 300 CA vinyl
Håltagningsmall för
M10112 2
This documentanditscontents aretheexclusive
property ofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
n240
45°
22,5°
22,5°
22,5°
45°
45°
22,5°
22,5°
22,5°
45°
45°
n12(3x) n14(8x)
UP
Ø257
UP
Ø240 Ø12(3x) Ø14(8x)
Ø257
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
124X9Y
ASA 2011-09-29
Belysning 300CA LED
M11446 0
Ø170
Ø160
140 25
282
Ø
288
Ø
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
124X81
ASA 2011-11-03
TS 2012-03-19
Marine
Belysning 300A LED
M11562 1
Ø172
Ø160
304

288
22
36
140
Ø288
Ø170
22
140
Ø288 Ø304 Ø160 Ø282 Ø160
25
140 36
Type 300A, for concrete pools: Type 300CA, for pools with liner
Item no 124281 LED light red/green/blue Item no 124291 LED light red/green/blue-lampa
Item no 124381 LED light white Item no 124391 LED light white
Only for use under water.
The pool light shall be connected through an isolation transformer 12V AC 60W alt. 300W.
If several lamps are to be installed, these should all connect to the same transformer and switch, see circuit diagram below.
Pay attention to local electric directions, as to the placing of the junction box.
The light must be completely covered with water before lighting.
If the external cable or cord is damaged, it should be replaced by a service agent or a qualied person.
Circuit diagram Measurements for hole type 300CA
Example 1: Example 2:
Lamp - effective output 50W Lamp - effective output 28W
Follow the instructions stated below for the water quality:
Chlorine content: max 3 mg/l (ppm)
Chloride content: max 250 mg/l
pH-value: 7.2-7.6
Alkalinity: 60-120 mg/l (ppm)
Calium hardness: 100-300 mg/l (ppm)
Dimensioner Type 300CA Type 300A

10
LED light type 300 Marine
MA50-09E 2015-11
ENGLISH
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2011-12-01
TS 2012-03-19
belysning typ 300A LED
Installationsbild
för betongpool M11605 1
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Kakelfix
Kakel
Betong
300- 800mm
Sid 1(2)
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2011-12-01
TS 2012-03-19
belysning typ 300A LED
Installationsbild
för betongpool M11605 1
Kakel
Kakelfix
Betong
Kabelrör
Nisch
Front
M5x10 Torx (6x)
Sid 2(2)
Fästbricka (6x)
Tätring M5x50 (2x)
Type 300A - for concrete pools Item no 124381: LED white
Item no 124281: LED red/green/blue
Mounting instructions:
The front edge of the niche shall be in line with the concrete wall (see A in sketch below).
1. Fixate the niche. N.B! Cable gland upwards.
2. Apply some water-resistant grease in the threads of the niche.
3. Thread the cable conduit in the niche and in the junction box. The thread shall be sealed with e.g. thread tape.
The cable conduit shall be placed so that the bend radius is not below 100 mm.
4. Place the supplied spacer on the cable of the lamp where it runs through the cable gland of the niche. Tighten the cable
gland in the niche to seal the cable. Insert the cable in the conduit and connect to the junction box.
Wrap excess cable behind the lamp and assemble the lighting unit in the niche.
5. Remove the protective lm from the front ring.
6. Mount the front ring.
- for concrete pools
Tile
Tile x
Concrete
Spacer
Tile
Niche
Conduit
Sealing ring
Front Marine
Washer (6x)
Screw (6x)
M5x10 torx
Tile x
Screw M5x50 (2x)
Lamp unit
Concrete

11
LED light type 300 Marine
MA50-09E 2015-11
ENGLISH
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2011-11-30
belysning typ 300CA LED
Installationsbild
för pool med duk M11604 0
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
300-800mm
Sid 1(2)
Liner
Foam
Plywood
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2011-11-30
belysning typ 300CA LED
Installationsbild
för pool med duk M11604 0
Poolstomme (plywood/ plåt)
Bricka M6 (3x)
M6-mutter (3x)
Packning 1,5mm (självhäftande)
Packning 3mm
Tätring
M6x20 (8x) M5x20 (2x)
Front
M5x10 Torx (6x)
Sid 2(2)
Liner
Foam
Belysningsinsats LED
Fästbricka (6x)
Type 300CA - for pool with liner Item no 124291: LED red/green/blue
Item no 124391: LED white
Mounting instructions:
1. Cut out a hole in the pool frame, see measurement for hole type 300CA.
2. Apply some water-resistant grease in the threads of the niche.
3. Fixate the niche in the pool frame with enclosed screws and washers. N.B! Cable gland upwards.
4. Thread the cable conduit in the niche and in the junction box. The thread shall be sealed with e.g. thread tape. The cable
conduit shall be placed so that the bend radius is not below 100 mm.
5. Fixate the self-adhesive packing on the brim of the niche.
6. Insert the liner.
7. Fill the pool with water up to about 10 cm below the niche, make a small cut in the liner in the center of the niche (not to
close to the edge).
8. Mount the sealing ring with the packing under.
9. Cut the liner clean around the inside of the sealing ring.
10.Place the supplied spacer on the cable of the lamp where it runs through the cable gland of the niche. Tighten the cable
gland in the niche to seal the cable. Insert the cable in the conduit and connect to the junction box.
Wrap excess cable behind the lamp and assemble the lighting unit in the niche.
11. Remove the protective lm from the front ring.
12.Mount the front ring.
- for pool walls of wood,
sheet or plastic Liner
Plywood
Spacer
Foam
Washer (3x)
Conduit
Sealing ring
Front Marine
Washer (6x)
Screw (6x)
M5x10 torx
Gasket 3mm
Screw (2x)
M5x20
Lamp unit
Liner
Niche
Foam
Nut M6 (3x)
Pool frame work
plywood/sheet
Gasket 1.5mm self-adhesive
Screw (8x)
M6x20

12
LED light type 300 Marine
MA50-09E 2015-11
ENGLISH
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-08
belysning typ 300CA LED
Installationsbild
för poolstomme av mursten M11606 0
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
300-800mm
Sid 1(2)
Liner
Foam
Puts
Mursten
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-08
belysning typ 300CA LED
Installationsbild
för poolstomme av mursten M11606 0
Poolstomme
(mursten med puts)
Sid 2(2)
Packning 1,5mm (självhäftande)
Packning 3mm
Tätring
M6x20 (8x) M5x20 (2x)
Front
M5x10
Torx (6x)
Bricka M6 (3x)
M6-mutter (3x)
Ingjutningsfäste (3x)
Liner
Foam
Belysningsinsats LED
Kabelrör
Fästbricka (6x)
- for pool walls made of building blocks
Liner
Building blocks
Spacer
Foam
Plaster
Washer (3x)
Conduit
Sealing ring
Front Marine
Washer (6x)
Screw (6x)
M5x10 torx
Gasket 1.5mm (self-adhesive)
Screw (2x)
M5x20
Lamp unit
Liner
Niche Foam
Nut M6 (3x)
Casting bracket (3x)
Screw (8x)
M6x20
Gasket 3mm
Pool frame work
(building blocks with plaster)

13
LED light type 300 Marine
MA50-09E 2015-11
ENGLISH
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2012-01-11
belysning typ 300CA LED
Installationsbild
för poolstomme av thermoblock M11607 0
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
300-800mm
Betong
Sid 1(2)
Thermopoolstomme PVC-skiva Foam
Liner
Armeringsjärn
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2012-01-11
belysning typ 300CA LED
Installationsbild
för poolstomme av thermoblock M11607 0
Thermopoolstomme
Sid 2(2)
Ingjutningsfäste (3x)
Bricka M6 (3x)
Mutter M6 (3x)
Packning 1,5mm (självhäftande)
Packning 3mm
Tätring
M6x20 (8x) M5x20 (2x)
Front
M5x10 Torx (6x)
Foam
Liner
PVC-skiva
Belysningsinsats LED
Kabelrör
Fästbricka (6x)
- for Thermopool walls
Liner
Thermopool wall
Spacer
Foam
PVC-board
Reinforcement bar
Concrete
Washer (3x)
Conduit
Sealing ring
Front Marine
Washer (6x)
Screw (6x)
M5x10 torx
Gasket 1.5mm (self-adhesive)
Screw (2x)
M5x20
Lamp unit
Liner
Niche
Foam
Nut M6 (3x)
Casting bracket (3x)
Screw (8x)
M6x20
Gasket 3mm
Thermopool wall
PVC-board

14
LED light type 300 Marine
MA50-09E 2015-11
ENGLISH
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-07
för MA50-09
Installationsbild
M11604
Låsbricka (6x)
M5x10 Torx (6x)
Belysningsinsats
Fästskruv (2x)
Front Marine
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-07
för MA50-09
Installationsbild
M11605
Belysningsinsats
Fästskruv (2x)
Låsbricka (6x)
Front Marine
M5x10 (6x)
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1553002X
ASA 2009-05-26
ASA 2014-06-26
Belysningsinsats LED typ 300
M11563 1
This documentandits contents aretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Plastbit
ingår i lampan
Plastdistans18 DIN 933 - M5 x 2019901221
A4
Skruv M6S M5x202
71246112461
POMKnopp räfflad SR6127 typ 1
26 ISO 7045 - M4 x 12 - 4.8 - H
19909215A4
Skruv MRX M4x10
2
5M11042123401EN 1.4404 (SS2348)Bygel till LED-lampa14 LED
123241 alt. 123341 LED lampa Spectravision 700, multi alt. vit13 U-list12272
PVCU-list PVC GV-1-5, L=550mm
12 M1144515530021Fästram 300- och LED-lampa11 Drawing.no:Art_nrMaterialTitle/ NameQty.Item.
(3m)
Art.nr
Belysningsinsats Pos 3
LED-lampa Anm
15530025 123241 röd/grön/blå
15530026 123341 vit
Pos 8 är bipackad lampan
82
3
4
5
7
6
1
Assembly order LED light unit
1. Mounting frame ring
2. U-list (optional)
3. Lamp
4. Bracket
5. Screw M4
6. Foot
7. Screw M5
8. Spacer
Item no 123261 Exchange LED lamp unit, red/green/blue
Item no 123361 Exchange LED lamp unit, white
Technical specication Standard input voltage: 12V AC
Standard input watt: See rating plate on the lamp (max 50W)
This LED-light is suited for most PAR56 standard pool lights. Suits all Pahlén
lighting type 300, both standard and Marine design.
For under water use only.
The pool light should be connected through an isolation transformer 12V 60W alt.
300W. If you have more than one LED light in your pool, make sure all the lights
are installed on the same transformer and switch.
Both types of lights are connected the same way.
If the external cable or cord of the light is damaged, it should be replaced by a
service agent or other qualied person.
Installation
1. Remove the front ring.
2. Remove the existing lamp unit.
3. Dismantle the old light from the lamp unit frame.
4. Mount the replacement bulb. The spacer (pos 8) shall be placed
where the cable meets the cable gland.
5. Connect the cable.
6. Mount the lamp unit to the poolwall.
7. Mount the Marine front ring.
Start-up
Make sure that each light is installed correctly.
Synchronizing multiple lights
1. To synchronize the lights to the same program, turn the lights on,
wait for a few seconds.
2. Turn off the lights and wait for a minimum of 12 seconds, then switch back on.
3. Change the colour/program 2 times. Now they are synchronized.
Once the lights are synchronized, they will stay that way until one of the LED
lights is replaced or one light is switched on separately from the others.
Changing colour/program: Turn the lamps off and quickly back on (max 10 sec. off).
Memorizing the last colour/program:
1. Select the desired colour/program.
2. Turn the lamps off for minimum 12 seconds. The chosen program has now
been memorized.
The red/green/blue light
The LED light PAR56 is a very advanced electronic controlled light based on
LED’s in three colours: red, green and blue. Together these three colours can
produce several other colours. With the on/off switch for your pool lights, one of
the 16 pre-programmed light effects can be selected.
The 16 programs of the red/green/blue light:
1 Warm white Fixed colour warm white
2 Red Fixed colour red
3 Green Fixed colour green
4 Blue Fixed colour blue
5 Green-blue Fixed colour green/blue
6 Red-green Fixed colour red/green
7 Blue-red Fixed colour blue/red
8 Evening sea Slow change of colour red/blue
9 Evening river Slow change of colour red/green
10 Riviera Slow change of colour green/blue
11 White Fixed colour neutral white
12 Rainbow Slow change of colour blue/red/green
13 River of colours Program 12 followed by program 15
14 Disco Rapid change of colour
15 Four seasons Slow change of colour red/
16 Party Rapid change of colour
Washer
(6x)
Lamp unit Marine
Screw M5x20 (2x)
Front Marine
Screw M5x10 Torx (6x)
Washer
(6x)
Lamp unit Marine
Screw M5x50 (2x)
Front Marine
Screw M5x10 Torx (6x)

15
LED Beleuchtung Typ 300 Marine
MA50-09T 2015-11
DEUTSCH
Circuit diagram for LED-lamps
L1
TR1 60W alt. 300W
N
E10016-0
2007-07-11ASA
IN
230V AC
OUT
12V AC LA1
LA2
LA3
LA6
50W
50W
50W
50W
50W
alt.alt.
Circuit diagram for LED-lamps 28W
L1
TR1 60W alt. 300W
N
E10077-0
2010-06-03 ASA
IN
230V AC
OUT
12V AC LA1
LA2
LA3
LA10
28W
28W
28W
28W
alt. alt.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1:2
OA 2006-04-26
OA 2007-09-20
belysning typ 300 CA vinyl
Håltagningsmall för
M10112 2
This documentanditscontents aretheexclusive
property ofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
n240
45°
22,5°
22,5°
22,5°
45°
45°
22,5°
22,5°
22,5°
45°
45°
n12(3x) n14(8x)
UP
Ø257
OBEN
Ø240 Ø12(3x) Ø14(8x)
Ø257
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
124X9Y
ASA 2011-09-29
Belysning 300CA LED
M11446 0
Ø170
Ø160
140 25
282
Ø
288
Ø
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
124X81
ASA 2011-11-03
TS 2012-03-19
Marine
Belysning 300A LED
M11562 1
Ø172
Ø160
304

288
22
36
140
Ø288
Ø170
22
140
Ø288 Ø304 Ø160 Ø282 Ø160
25
140 36
Assembly order LED light unit
1. Mounting frame ring
2. U-list (optional)
3. Lamp
4. Bracket
5. Screw M4
6. Foot
7. Screw M5
8. Spacer
Typ 300A, für Betonpools Typ 300CA, für Pools mit Auskleidung:
Art.Nr 124281 LED Beleuchtung rot/grün/blau Art.Nr 124291 LED Beleuchtung rot/grün/blau
Art.Nr 124381 LED Beleuchtung weiss Art.Nr 124391 LED Beleuchtung weiss
Nur für den Gebrauch unter Wasser bestimmt.
Das Pool-Licht ist über einen Trenntransformator (12 VAC/60 W alt. 300W) anzuschließen.
Sollen mehrere Lampen installiert werden, so sind diese alle an den gleichen Transformator und Schalter anzuschließen (siehe
untenstehenden Schaltplan).
Achten Sie bei der Platzierung der Anschlussdose auf die Einhaltung der örtlich geltenden Sicherheitsvorschriften für
den Umgang mit Elektrizität.
Das Licht muss komplett mit Wasser bedeckt sein, bevor es eingeschaltet wird.
Sollten die externen Kabel oder Litzen beschädigt sein, so müssen diese vom Kundendienst oder einer qualizierten Person
ersetzt werden.
Abmessungen der Lochausführung
Schaltplan für Typ 300CA
Beispiel 1: Lampenleistung 50W Beispiel 2: Lampenleistung 28W
Folgende Vorgaben sind hinsichtlich der Wasserqualität zu beachten:
Chlorgehalt: max. 3 mg/l (ppm)
Chloridgehalt (Salzgehalt): max. 250 mg/l
pH-Wert: 7.2-7.6
Alkalinität: 60-120 mg/l (ppm)
Kalziumhärte: 100-300 mg/l (ppm)
Zeichnung Typ 300CA Typ 300A

16
LED Beleuchtung Typ 300 Marine
MA50-09T 2015-11
DEUTSCH
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2011-12-01
TS 2012-03-19
belysning typ 300A LED
Installationsbild
för betongpool M11605 1
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Kakelfix
Kakel
Betong
300- 800mm
Sid 1(2)
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2011-12-01
TS 2012-03-19
belysning typ 300A LED
Installationsbild
för betongpool M11605 1
Kakel
Kakelfix
Betong
Kabelrör
Nisch
Front
M5x10 Torx (6x)
Sid 2(2)
Fästbricka (6x)
Tätring M5x50 (2x)
Typ 300A - in Beton eingebettet werden Art.Nr 124381: LED Beleuchtung, weiß
Art.Nr 124281: LED Beleuchtung, rot/grün/blau
Montageanleitung:
Die Vorderkante der Einbaunische muss auf einer Linie mit der Betonwand liegen (siehe A in der untenstehenden Abbildung).
1. Fixieren Sie die Einbaunische. Achtung! Die Kabelverschraubung muss nach oben zeigen.
2. Tragen Sie wasserbeständiges Fett auf die Gewinde der Einbaunische auf.
3. Fädeln Sie den Kabelkanal in die Einbaunische und die Anschlussdose ein. Das Gewinde muss abgedichtet werden,
z. B. mit Gewindeband.
Der Kabelkanal ist so zu platzieren, dass der Biegeradius nicht weniger als 100 mm beträgt.
4. Bringen Sie das mitgelieferte Distanzstück an der Stelle der Leuchtenzuleitung an, an dem diese durch die Kabel-
verschraubung der Einbaunische verläuft. Ziehen Sie die Kabelverschraubung in der Einbaunische an, um das Kabel
abzudichten. Führen Sie das Kabel in den Kanal ein und schließen Sie es an die Anschlussdose an. Verstauen Sie
Kabelüberlängen hinter der Leuchte und bauen Sie die Beleuchtungseinheit in der Einbaunische zusammen.
5. Entfernen Sie den Schutzlm vom vorderen Ring.
6. Montieren Sie den vorderen Ring.
- für Betonpools
Fliese
Fliesen-
halterung
Betong
Distanzstück
Fliese
Einbaunische
Kanal
Dichtungsring
Frontstück Marine
Unterleg-
scheibe (6x)
Schraube (6x)
M5x10 torx
Fliesenhalterung
Schraube M5x50 (2x)
Leuchteneinheit
Beton

17
LED Beleuchtung Typ 300 Marine
MA50-09T 2015-11
DEUTSCH
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2011-11-30
belysning typ 300CA LED
Installationsbild
för pool med duk M11604 0
Poolstomme (plywood/ plåt)
Bricka M6 (3x)
M6-mutter (3x)
Packning 1,5mm (självhäftande)
Packning 3mm
Tätring
M6x20 (8x) M5x20 (2x)
Front
M5x10 Torx (6x)
Sid 2(2)
Liner
Foam
Belysningsinsats LED
Fästbricka (6x)
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2011-11-30
belysning typ 300CA LED
Installationsbild
för pool med duk M11604 0
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
300-800mm
Sid 1(2)
Liner
Foam
Plywood
Ø300-800 mm
Typ 300CA - für Swimmingpools mit Auskleidung Art.Nr 124291: LED Beleuchtung, rot/grün/blau
Art.Nr 124391: LED Beleuchtung, weiss
Montageanleitung:
1. Schneiden Sie ein Loch in den Poolrahmen, siehe Abmessungen der Lochausführung für Typ 300CA.
2. Tragen Sie wasserbeständiges Fett auf die Gewinde der Einbaunische auf.
3. Befestigen Sie die Einbaunische am Poolrahmen mithilfe der mitgelieferten Schrauben und Unterlegscheiben.
Achtung! Die Kabelverschraubung muss nach oben zeigen.
4. Fädeln Sie den Kabelkanal in die Einbaunische und die Anschlussdose ein. Das Gewinde muss abgedichtet werden,
z. B. mit Gewindeband. Der Kabelkanal ist so zu platzieren, dass der Biegeradius nicht weniger als 100 mm beträgt.
5. Befestigen Sie die selbstklebende Abdichtung am Rand der Einbaunische.
6. Verlegen Sie die Auskleidung.
7. Füllen Sie den Pool bis ca. 10 cm unterhalb der Einbaunische mit Wasser. Führen Sie in der Mitte der Einbaunische einen
kleinen Schnitt durch die Auskleidung durch (nicht zu nah am Rand).
8. Montieren Sie den Dichtungsring auf die darunterliegende Abdichtung.
9. Führen Sie einen passgenauen Schnitt auf der Innenseite des Dichtungsringes durch, um überschüssige Auskleidung zu
entfernen.
10.Bringen Sie das mitgelieferte Distanzstück an der Stelle der Leuchtenzuleitung an, an dem diese durch die Kabelverschrau
bung der Einbaunische verläuft.
Ziehen Sie die Kabelver-
schraubung in der Einbau-
nische an, um das Kabel ab-
zudichten. Führen Sie das
Kabel in den Kanal ein und
schließen Sie es an die An-
schlussdose an.
Verstauen Sie Kabelüberlängen
hinter der Leuchte und bauen
Sie die Beleuchtungseinheit in
der Einbaunische zusammen.
11. Entfernen Sie den Schutzlm
vom vorderen Ring.
12.Montieren Sie den vorderen
Ring.
- für Poolwände aus
Holz, Blech oder
Kunststoff
Aus-
kleidung
Sperrholz
Distanzstück
Schaum
Unterlegscheibe (3x)
Kanal
Dichtungsring
Frontstück Marine
Unterlegscheibe (6x)
Schraube (6x)
M5x10 torx
Abdichtung 3mm
Schraube (2x)
M5x20
Leuchteneinheit
Auskleidung
Einbaunische
Schaum
Nuss M6 (3x)
Poolrahmen
Sperrholz/Blech
Abdichtung 1.5mm selbstklebend
Schraube (8x)
M6x20

18
LED Beleuchtung Typ 300 Marine
MA50-09T 2015-11
DEUTSCH
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-08
belysning typ 300CA LED
Installationsbild
för poolstomme av mursten M11606 0
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
300-800mm
Sid 1(2)
Liner
Foam
Puts
Mursten
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-08
belysning typ 300CA LED
Installationsbild
för poolstomme av mursten M11606 0
Poolstomme
(mursten med puts)
Sid 2(2)
Packning 1,5mm (självhäftande)
Packning 3mm
Tätring
M6x20 (8x) M5x20 (2x)
Front
M5x10
Torx (6x)
Bricka M6 (3x)
M6-mutter (3x)
Ingjutningsfäste (3x)
Liner
Foam
Belysningsinsats LED
Kabelrör
Fästbricka (6x)
- für aus Bausteinen bestehende Poolwände
Auskleidung
Bausteine
Distanzstück
Schaum
Putz
Unterleg-
scheibe (3x)
Kanal
Dichtungsring
Frontstück Marine
Unterleg-
scheibe (6x)
Schraube (6x)
M5x10 torx
Abdichtung 1.5mm (selbstklebend)
Schraube (2x)
M5x20
Leuchteneinheit
Auskleidung
Einbaunische Schaum
Nuss M6 (3x)
Gusshalterung (3x)
Schraube (8x)
M6x20
Abdichtung 3mm
Poolrahmen
(Bausteine mit Putz)

19
LED Beleuchtung Typ 300 Marine
MA50-09T 2015-11
DEUTSCH
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2012-01-11
belysning typ 300CA LED
Installationsbild
för poolstomme av thermoblock M11607 0
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
300-800mm
Betong
Sid 1(2)
Thermopoolstomme PVC-skiva Foam
Liner
Armeringsjärn
Ø300-800 mm
This documentanditscontentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
TS 2012-01-11
belysning typ 300CA LED
Installationsbild
för poolstomme av thermoblock M11607 0
Thermopoolstomme
Sid 2(2)
Ingjutningsfäste (3x)
Bricka M6 (3x)
Mutter M6 (3x)
Packning 1,5mm (självhäftande)
Packning 3mm
Tätring
M6x20 (8x) M5x20 (2x)
Front
M5x10 Torx (6x)
Foam
Liner
PVC-skiva
Belysningsinsats LED
Kabelrör
Fästbricka (6x)
- für Thermopool-Wände
Auskleidung
Thermopool-Wand
Distanzstück
Schaum
PVC-Platte
Bewehrungsstab
Beton
Unterlegscheige (3x)
Kanal
Dichtungsring
Frontstück
Unterlegscheibe (6x)
Schraube (6x)
M5x10 torx
Abdichtung 1.5mm (selbstklebend)
Schraube (2x)
M5x20
Leuchteneinheit
Auskleidung
Einbaunische
Schaum
Nuss M6 (3x)
Gusshalterung (3x)
Schraube(8x)
M6x20
Abdichtung 3mm
Thermopool-Wand
PVC-Platte

20
LED Beleuchtung Typ 300 Marine
MA50-09T 2015-11
DEUTSCH
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-07
för MA50-09
Installationsbild
M11604
Låsbricka (6x)
M5x10 Torx (6x)
Belysningsinsats
Fästskruv (2x)
Front Marine
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
ASA 2012-02-07
för MA50-09
Installationsbild
M11605
Belysningsinsats
Fästskruv (2x)
Låsbricka (6x)
Front Marine
M5x10 (6x)
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
1553002X
ASA 2009-05-26
ASA 2014-06-26
Belysningsinsats LED typ 300
M11563 1
This documentandits contents aretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithoutwrittenpermission.
Plastbit
ingår i lampan
Plastdistans18 DIN 933 - M5 x 2019901221
A4
Skruv M6S M5x202
71246112461
POMKnopp räfflad SR6127 typ 1
26 ISO 7045 - M4 x 12 - 4.8 - H
19909215A4
Skruv MRX M4x10
2
5M11042123401EN 1.4404 (SS2348)Bygel till LED-lampa14 LED
123241 alt. 123341 LED lampa Spectravision 700, multi alt. vit13 U-list12272
PVCU-list PVC GV-1-5, L=550mm
12 M1144515530021Fästram 300- och LED-lampa11 Drawing.no:Art_nrMaterialTitle/ NameQty.Item.
(3m)
Art.nr
Belysningsinsats Pos 3
LED-lampa Anm
15530025 123241 röd/grön/blå
15530026 123341 vit
Pos 8 är bipackad lampan
82
3
4
5
7
6
1
Montagereihenfolge der LED-Beleuchtungseinheit
1 Marin-Einbaurahmen)
2 U-Einfassung (optional)
3 Leuchte
4 Halterung
5 Schraube (M4)
6 Fuss
7 Schraube (M5)
8 Distanzstück
Art.Nr 123261 Ersatz-LED-Leuchte, rot/grün/blau
Art.Nr 123361 Ersatz-LED-Leuchte, weiss
Technische Spezikationen Spannung: 12V AC
Leistung: Siehe Typenschild der Lampe (Max 50W)
Dieses LED-Licht ist für die meisten PAR56-Standard-Pool-Lichter geeignet.
Es kann mit allen Pahlén-Beleuchtungseinheiten des Typs 300 verwendet werden,
sowohl mit der Standard- als auch der Marin-Ausführung.
Nur für den Gebrauch unter Wasser bestimmt.
Das Pool-Licht ist über einen Trenntransformator (12 VAC/60 W alt. 300W) anzu-schließen.
Sollte Ihr Pool mit mehr als einem LED-Licht ausgestattet sein, stellen Sie sicher,
dass alle Lichter an den gleichen Transformator und Schalter angeschlossen sind.
Beide Licht-Typen werden auf die gleiche Weise angeschlossen.
Sollten die externen Kabel oder Litzen der Leuchte beschädigt sein, so müssen
diese vom Kundendienst oder einer anderen qualizierten Person ersetzt werden.
Installation
1. Entfernen Sie den vorderen Ring.
2. Bauen Sie die vorhandene Leuchteneinheit aus.
3. Demontieren Sie das alte Licht vom Rahmen der Leuchteneinheit.
4. Montieren Sie die Ersatzbirne. Das Distanzstück (Pos. 8) ist dort zu platzieren,
wo das Kabel auf die Kabelverschraubung trifft.
5. Schließen Sie das Kabel an.
6. Montieren Sie die Leuchteneinheit an der Poolwand.
7. Montieren Sie den vorderen Frontstück Marine.
Inbetriebnahme
Vergewissern Sie sich, dass jedes Licht korrekt installiert wurde.
Synchronisierung mehrerer Lichter
1. Um die Lichter auf das gleiche Programm zu synchronisieren,
schalten Sie die Lichter an, ein paar Sekunden warten.
2. Schalten Sie die Lichter aus, und warten Sie mindestens 12
Sekunden, dann wieder einschalten.
3. Ändern Sie die Farbe/Programm 2 mal. Jetzt sind die Lichter synchronisiert.
Sobald die Lichter synchronisiert sind, werden sie auch so bleiben, bis eine der LED
Lichter ersetzt wird oder ein Licht an getrennt von den anderen umgeschaltet wird.
Programm/Farbwechsel: Schalten Sie die Lampen aus und schnell wieder ein
(maximal 10 Sekunden ausgeschaltet).
Speicherung der letzten Farbe/Programm:
1. Wählen Sie die gewünschte Farbe/Programm.
2. Schalten Sie die Lampen mindestens 12 Sekunden aus.
Die gewählte Farbe ist nun gespeichert.
Das Rot/Grün/Blau-Licht
Bei dem LED-Licht PAR56 handelt es sich um äußerst fortschrittliches, elektronisch
gesteuertes Licht, das auf LEDs in drei Farben zurückgreift: rot, grün und blau.
Im Zusammenspiel können diese drei Farben mehrere andere Farben produzieren.
Über den Ein/Aus-Schalter Ihrer Pool-Beleuchtung können Sie eines der 16 vor-
programmierten Lichtprogramme auswählen.
16 program
1 Warmes Weiß Festgelegte Farbe ist warmes Weiß
2 Rot Festgelegte Farbe ist Rot
3 Grün Festgelegte Farbe ist Grün
4 Blau Festgelegte Farbe ist Blau
5 Grün-Blau Festgelegte Farbe ist Grün/Blau
6 Rot-Grün Festgelegte Farbe ist Rot/Grün
7 Blau-Rot Festgelegte Farbe ist Blau/Rot
8 Abendliches Meer Langsamer Wechsel der Farben Rot/Blau
9 Abendlicher Fluss Langsamer Wechsel der Farben Rot/Grün
10 Riviera Langsamer Wechsel der Farben Grün/Blau
11 Weiß Festgelegte Farbe ist neutrales Weiß
12 Regenbogen Langsamer Wechsel der Farben Blau/Rot/Grün
13 Fluss der Farben Programm 12 gefolgt von Programm 15
14 Disco Schneller Farbenwechsel
15 Vier Jahreszeiten Langsamer Wechsel der Farben Rot/Blau/Grün/Violett
16 Party Schneller Farbenwechsel
Unterleg-
scheibe
(6x)
Leuchteneinheit
Marine
Schraube M5x20 (2x)
Frontstück Marine
Schraube M5x10 Torx (6x)
Unterleg-
scheibe (6x)
Leuchteneinheit Marine
Schraube M5x50 (2x)
Frontstück Marine
Schraube M5x10 Torx (6x)
