Palazzetti ECOFIRE AIR SLIM 7 User manual

Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Die vorliegendeAnleitung ist fester Bestandteil des Produkts.
VorderInstallation,WartungundVerwendungdieAnleitungen
stets aufmerksam durchlesen.
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes
avant l'installation, l'entretien ou l'utilisation du produit.
Este manual es parte integrante del producto.
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto..
ECOFIRE®
AIR SLIM 7
STUFE A PELLET -PELLET STOVES
PELLETOFEN - POÊLES À GRANULÉS - PELLET ESTUFA

Dear Customer,
We’d like to thank you for having purchased one of our products and congratulate you on
your choice.
To make sure you get the most out of your new stove, please carefully follow the instructions
provided in this manual.
Sehr geehrter Kunde,
Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl
gratulieren.
Damit Sie Ihren neuen Heizofen so gut wie möglich benutzen können, bitten wir Sie, die in
dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.
Cher client,
Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée
en achetant notre produit et vous félicitions pour votre choix.
A¿n de vous permettre de pro¿ter au mieux de votre nouveau porle, nous vous invitons j
suivre attentivement les instructions reportées dans cette notice.
Estimado Cliente,
Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro producto
y lo felicitamos por su elección.
Para el mejor uso de su nueva estufa, lo invitamos a leer con atención cuanto se describe
en el presente manual.
GB
DE
F
ES
Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando
il nostro prodotto e ci congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio la Sua nuova stufa, la invitiamo a seguire attentamente
quanto descritto nel presente manuale.
IT

ITALIANO
INDICE
1 PREMESSA GENERALE
1.1 SIMBOLOGIA
1.2 DESTINAZIONE D’USO
1.3 SCOPO E CONTENUTO DEL MANUALE
1.4 CONSERVAZIONE DEL MANUALE
1.5 AGGIORNAMENTO DEL MANUALE
1.6 GENERALITÀ
1.7 PRINCIPALI NORME RISPETTATE E DA RISPETTARE
1.8 GARANZIA LEGALE
1.9 RESPONSABILITÀ DEL COSTRUTTORE
1.10 CARATTERISTICHE DELL’UTILIZZATORE
1.11 ASSISTENZA TECNICA
1.12 PARTI DI RICAMBIO
1.13 TARGHETTA DI IDENTIFICAZIONE
1.14 CONSEGNA DELLA STUFA
2 AVVERTENZE PER LA SICUREZZA
2.1 AVVERTENZE PER L’INSTALLATORE
2.2 AVVERTENZE PER IL MANUTENTORE
2.3 AVVERTENZE PER L’UTILIZZATORE
3 CARATTERISTICHE DEL COMBUSTIBILE
3.1 CARATTERISTICHE DEL COMBUSTIBILE
3.2 STOCCAGGIO DEI PELLET
4 MOVIMENTAZIONE E TRASPORTO
5 DESCRIZIONE DELLE PARTI PRINCIPALI DELLA STUFA
6 INSTALLAZIONE
6.1 CONSIDERAZIONI GENERALI
6.2 PRECAUZIONI PER LA SICUREZZA

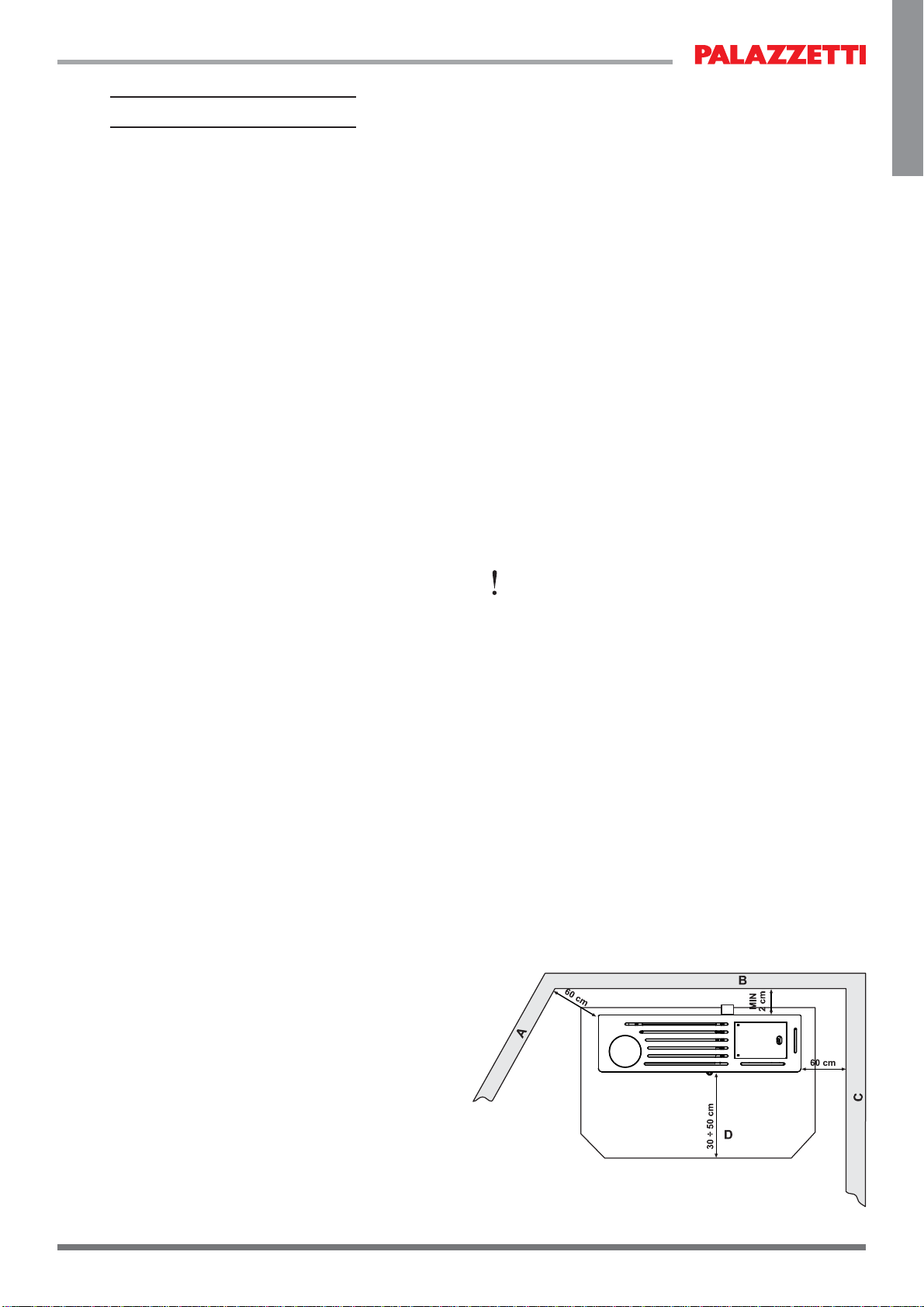

6.3 LUOGO DI INSTALLAZIONE DELLA STUFA
6.4 ARIA COMBURENTE
6.5 SCARICO FUMI
6.6 LIVELLAMENTO DELLA STUFA
6.7 ALLACCIAMENTO AGLI IMPIANTI
6.8 COLLEGAMENTO AD UN IMPIANTO DI DISTRIBUZIONE DELL’ARIA
7 CANALIZZAZIONE DELL’ARIA
8 MANUTENZIONE
8.1 PRECAUZIONI DI SICUREZZA
8.2 FUNZIONE PULIZIA STUFA
8.3 MANUTENZIONE ORDINARIA RIVOLTA ALL’UTILIZZATORE
8.4 MANUTENZIONE STRAORDINARIA
9 DEMOLIZIONE E SMALTIMENTO
3
COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy

1.3 SCOPO E CONTENUTO DEL MANUALE
Lo scopo del manuale è quello di fornire le
regole fondamentali e di base per una corretta
installazione, manutenzione e uso del prodotto.
La scrupolosa osservanza di quanto in esso
descritto garantisce un elevato grado di sicurezza
e produttività della stufa.
1.4 CONSERVAZIONE DEL MANUALE
CONSERVAZIONE ECONSULTAZIONE
Il manuale deve essere conservato con cura e deve
essere sempre disponibile per la consultazione,
sia da parte dell’utilizzatore che degli addetti al
montaggio ed alla manutenzione.
Il manuale d’installazione è parte integrante della
stufa.
DETERIORAMENTO OSMARRIMENTO
In caso di necessità fare richiesta di un’ulteriore
copia a Palazzetti.
CESSIONE DELLA STUFA
In caso di cessione della stufa l’utente è obbligato a
consegnare al nuovo acquirente anche il presente
manuale.
1.5 AGGIORNAMENTO DEL MANUALE
Il presente manuale rispecchia lo stato dell’arte al
momento dell’immissione sul mercato della stufa.
1.6 GENERALITÀ
INFORMAZIONI
In caso di scambio di informazioni con il Costruttore
della stufa fare riferimento al numero di serie ed ai
dati identi¿cativi indicati sulla targhetta matricola
del prodotto.
MANUTENZIONE STRAORDINARIA
Le operazioni di manutenzione straordinaria
devono essere eseguite da personale quali¿cato
ed abilitato ad intervenire sul modello di stufa a cui
fa riferimento il presente manuale.
RESPONSABILITÀ DELLE OPERE DI INSTALLAZIONE
La responsabilità delle opere eseguite per
l’installazione della stufa non può essere considerata
a carico della Palazzetti, essa è, e rimane, a carico
dell’installatore, al quale è demandata l’esecuzione
delle veri¿che relative alla canna fumaria e della
presa d’aria ed alla correttezza delle soluzioni
di installazione proposte. Inoltre devono essere
rispettate tutte le norme di sicurezza previste dalla
legislazione speci¿ca vigente nello stato dove la
stessa è installata.
USO
L’uso della stufa è subordinato, oltre che alle
prescrizioni contenute nel presente manuale, anche
al rispetto di tutte le norme di sicurezza previste
dalla legislazione speci¿ca vigente nello stato dove
la stessa è installata.
1 PREMESSA
GENERALE
Il prodotto, oggetto del presente manuale, è costruito
e collaudato seguendo le prescrizioni di sicurezza
indicate nelle direttive europee di riferimento.
Questo manuale è indirizzato ai proprietari della
stufa, agli installatori, utilizzatori e manutentori
delle stufe ed è parte integrante del prodotto. In
caso di dubbi sul contenuto e per ogni chiarimento
contattare il costruttore o il servizio di assistenza
tecnica autorizzato citando il numero del paragrafo
dell’argomento in discussione.
La stampa, la traduzione e la riproduzione anche
parziale del presente manuale s’intendono vincolate
dall’autorizzazione Palazzetti. Le informazioni
tecniche, le rappresentazioni gra¿che e le speci¿che
presenti in questo manuale non sono divulgabili.
Non operare se non si sono ben comprese tutte
le notizie riportate nel manuale; in caso di dubbi
richiedere sempre la consulenza o l’intervento di
personale specializzato Palazzetti.
3DOD]]HWWLVLULVHUYDLOGLULWWRGLPRGL¿FDUHVSHFL¿FKH
HFDUDWWHULVWLFKHWHFQLFKHHRIXQ]LRQDOLGHOODVWXIDLQ
TXDOVLDVLPRPHQWRVHQ]DGDUQHSUHDYYLVR
1.1 SIMBOLOGIA
Nel presente manuale i punti di rilevante importanza
sono evidenziati dalla seguente simbologia:
INDICAZIONE: Indicazioni concernenti il corretto
utilizzo della stufa e le responsabilità dei preposti.
ATTENZIONE: Punto nel quale viene espressa una
nota di particolare rilevanza.
PERICOLO: Viene espressa un’importante nota
di comportamento per la prevenzione di infortuni o
danni materiali.
1.2 DESTINAZIONE D’USO
Il prodotto, oggetto del presente manuale, è un
focolare per riscaldamento domestico da interno,
alimentato esclusivamente a pellet di legno,
mediante funzionamento automatico.
La stufa funziona unicamente con la porta del
focolare chiusa.
Non si deve mai aprire la portina durante il
funzionamento della stufa.
L’apparecchio non è destinato ad essere usato da
persone bambini compresile cui capacità ¿siche,
sensoriali o mentali siano ridotte, oppure con
mancanza di esperienza o di conoscenza, a meno
che esse abbiano potuto bene¿ciare, attraverso
l’intermediazione di una persona responsabile della
loro sicurezza, di una sorveglianza o di istruzioni
riguardanti l’uso dell’apparecchio.
La destinazione d’uso sopra riportata e le
con¿gurazioni previste della stufa sono le uniche
ammesse dal costruttore: non utilizzare la stufa in
disaccordo con le indicazioni fornite.
4COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy

ITALIANO
1.7 PRINCIPALI NORME RISPETTATE E
DA RISPETTARE
A) Direttiva 2006/95/CE: “Materiale elettrico
destinato ad essere adoperato entro taluni limiti
di tensione “.
B) Direttiva 2004/108/CE: “Ravvicinamento delle
legislazioni degli Stati membri relative alla
compatibilità elettromagnetica”.
C) Direttiva 89/391/CEE: “Attuazione delle misure
volte a promuovere il miglioramento della
sicurezza e della salute dei lavoratori durante
il lavoro”.
D) Regolamento UE 305/2011: “¿ssa condizioni
armonizzate per la commercializzazione dei
prodotti da costruzione e abroga la direttiva
89/106/CEE”.
E) Direttiva 85/374/CEE: “Concernente il
riavvicinamento delle disposizioni legislative,
regolamentari ed amministrative degli stati
membri in materia di responsabilità per danno
da prodotti difettosi”.
F) Direttiva 1999/5/CE: “Riguardante le
apparecchiature radio e le apparecchiature
terminali di telecomunicazione e il reciproco
riconoscimento della loro conformità”.
G) Norma Uni 14785/2006: Concernente
“Apparecchi per il riscaldamento domestico
alimentati con pellet di legno - Requisiti e
metodi di prova”.
1.8 GARANZIA LEGALE
L’utente per poter usufruire della garanzia legale, di
cui alla Direttiva CEE 1999/44/CE deve osservare
scrupolosamente le prescrizioni indicate nel
presente manuale, ed in particolare:
• operare sempre nei limiti d’impiego della stufa;
• effettuare sempre una costante e diligente
manutenzione;
• autorizzare all’uso della stufa persone di
provata capacità, attitudine ed adeguatamente
addestrate allo scopo;
• utilizzare componenti di ricambio originali e
speci¿ci per il modello di stufa.
E’ inoltre necessario fornire:
• ricevuta ¿scale con la data d’acquisto.
• certificato di conformità dell’installazione
rilasciata dall’installatore.
L’inosservanza delle prescrizioni contenute in
questo manuale implicherà l’immediata decadenza
della garanzia.
1.9 RESPONSABILITÀ DEL
COSTRUTTORE
Con la consegna del presente manuale Palazzetti
declina ogni responsabilità, sia civile che penale,
diretta o indiretta, dovuta a:
• installazione non conforme alle normative
vigenti nel paese ed alle direttive di sicurezza;
• inosservanza parziale o totale delle istruzioni
contenute nel manuale;
• installazione da parte di personale non
quali¿cato e non addestrato;
• uso non conforme alle direttive di sicurezza;
• modi¿che e riparazioni non autorizzate dal
Costruttore effettuate sulla stufa;
• utilizzo di ricambi non originali o non speci¿ci
per il modello di stufa;
• carenza di manutenzione;
• eventi eccezionali.
1.10 CARATTERISTICHE
DELL’UTILIZZATORE
L’utilizzatore della stufa deve essere una persona
adulta e responsabile provvista delle conoscenze
tecniche necessarie per la manutenzione ordinaria
dei componenti della stufa.
Fare attenzione che i bambini non si avvicinino alla
stufa, mentre è in funzione, con l’intento di giocarvi.
1.11 ASSISTENZA TECNICA
Palazzetti mette a disposizione una ¿tta rete di
centri di assistenza tecnici specializzati, formati e
preparati direttamente in azienda.
La sede centrale e la nostra rete vendita è a vostra
disposizione per indirizzarvi al più vicino centro di
assistenza autorizzato.
1.12 PARTI DI RICAMBIO
Impiegare esclusivamente parti di ricambio originali.
Non attendere che i componenti siano logorati
dall’uso prima di procedere alla loro sostituzione.
Sostituire un componente usurato prima della rottura
favorisce la prevenzione degli infortuni derivanti da
incidenti causati proprio dalla rottura improvvisa dei
componenti, che potrebbero provocare gravi danni
a persone e cose.
Eseguire i controlli periodici di manutenzione come
indicato nel capitolo “Manutenzione”.
1.13 TARGHETTA DI IDENTIFICAZIONE
La targhetta matricola posta sulla stufa riporta tutti
i dati caratteristici relativi al prodotto, compresi
i dati del Costruttore, il numero di matricola e la
marcatura .
1.14 CONSEGNA DELLA STUFA
La stufa viene consegnata perfettamente imballata
con cartone o telo termoretraibile e ¿ssata ad una
pedana in legno che ne permette la movimentazione
mediante carrelli elevatori e/o altri mezzi.
All’interno della stufa viene allegato il seguente
materiale:
• manuali di istruzione;
• telecomando (solo nei modelli dove previsto);
• attrezzo per apertura della portina del focolare
(solo nei modelli dove previsto).
5
COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy

2 AVVERTENZE PER LA
SICUREZZA
2.1 AVVERTENZE PER L’INSTALLATORE
Osservare le prescrizioni indicate nel presente
manuale.
Le istruzioni di montaggio e smontaggio della stufa
sono riservate ai soli tecnici specializzati.
È sempre consigliabile che gli utenti si rivolgano al
nostro servizio di assistenza per le richieste di tecnici
quali¿cati. Nel caso in cui intervengano altri tecnici si
raccomanda di accertarsi sulle loro reali capacità.
La responsabilità delle opere eseguite nello spazio
d’ubicazione della stufa è, e rimane, a carico
dell’utilizzatore; a quest’ultimo è demandata anche
l’esecuzione delle verifiche relative alle soluzioni
d’installazione proposte.
L’utilizzatore deve ottemperare a tutti i regolamenti di
sicurezza locali, nazionale ed europei.
L’apparecchio dovrà essere installato su pavimenti
con adeguata capacità portante.
Veri¿care che le predisposizioni della canna fumaria e
della presa d’aria siano conformi al tipo di installazione.
Non effettuare collegamenti elettrici volanti con cavi
provvisori o non isolati.
Veri¿care che la messa a terra dell’impianto elettrico
sia ef¿ciente.
L’installatore, prima di avviare le fasi di montaggio
o di smontaggio della stufa, deve ottemperare alle
precauzioni di sicurezza previste per legge ed in
particolare a:
A) non operare in condizioni avverse;
B) deve operare in perfette condizioni psico¿siche
e deve veri¿care che i dispositivi antinfortunistici
individuali e personali, siano integri e perfettamente
funzionanti;
C) deve indossare i guanti antinfortunistici;
D) deve indossare scarpe antinfortunistiche;
E) deve usufruire di utensili muniti di isolamento
elettrico;
F) deve accertarsi che l’area interessata alle fasi di
montaggio e di smontaggio sia libera da ostacoli.
2.2 AVVERTENZE PER IL MANUTENTORE
• Osservare le prescrizioni indicate nel presente
manuale.
• Usare sempre i dispositivi di sicurezza individuale
e gli altri mezzi di protezione.
• Prima di iniziare qualsiasi operazione di
manutenzione assicurarsi che la stufa, nel caso
in cui sia stata utilizzata, si sia raffreddata.
• Qualora anche uno solo dei dispositivi di sicurezza
risultasse starato o non funzionante, la stufa è da
considerarsi non funzionante.
• Togliere l’alimentazione elettrica prima di
intervenire su parti elettriche, elettroniche e
connettori.
2.3 AVVERTENZE PER L’UTILIZZATORE
• Predisporre il luogo d’installazione della stufa
secondo i regolamenti locali, nazionale ed europei.
• La stufa, essendo un prodotto da riscaldamento,
presenta delle super¿ci esterne particolarmente
calde. Per questo motivo si raccomanda la
massima cautela durante il funzionamento in
particolare:
• non toccare e non avvicinarsi al vetro della
porta, potrebbe causare ustioni;
• non toccare lo scarico dei fumi;
• non eseguire pulizie di qualunque tipo;
• non scaricare le ceneri;
• non aprire la porta a vetro;
• non aprire il cassetto cenere (ove previsto);
• fare attenzione che i bambini non si
avvicinino;
• non poggiare alcun oggetto sulla stufa.
• Osservare le prescrizioni indicate nel presente
manuale.
• Rispettare le istruzioni e gli avvertimenti evidenziati
dalle targhette esposte sulla stufa.
• Le targhettesonodispositiviantinfortunistici,pertanto
devono essere sempre perfettamente leggibili.
Qualora risultassero danneggiate ed illeggibili è
obbligatorio sostituirle, richiedendone il ricambio
originale al Costruttore.
• Utilizzare solo il combustibile conforme alle
indicazioni riportate sul capitolo relativo alle
caratteristiche del combustibile stesso.
• Seguire scrupolosamente il programma di
manutenzione ordinaria e straordinaria.
• Non impiegare la stufa senza prima avere eseguito
l’ispezione giornaliera come prescritto al capitolo
“Manutenzione” del presente manuale.
• Non utilizzare la stufa in caso di funzionamento
anomalo, sospetto di rottura o rumori insoliti.
• Non gettare acqua sulla stufa in funzionamento o
per spegnere il fuoco nel braciere.
• Non spegnere la stufa scollegando la connessione
elettrica di rete.
• Non appoggiarsi sulla porta aperta, potrebbe
comprometterne la stabilità.
• Non usare la stufa come supporto od ancoraggio
di qualunque tipo.
• Non pulire la stufa ¿no a completo raffreddamento
di struttura e ceneri.
• Toccare la porta solo a stufa fredda.
• Eseguire tutte le operazioni nella massima
sicurezza e calma.
• In caso di incendio del camino spegnere la stufa
con la procedura di spegnimento indicata.
• In caso di malfunzionamento della stufa dovuto
ad un tiraggio non ottimale della canna fumaria
effettuarne la pulizia.
• Non toccare le parti verniciate durante il
funzionamento per evitare danneggiamenti alla
verniciatura.
6COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy

ITALIANO
3 CARATTERISTICHE
DEL COMBUSTIBILE
3.1 CARATTERISTICHE DEL
COMBUSTIBILE
Il pellet (fig. 3.1) è un composto costituito da
varie tipologie di legno pressato con procedimenti
meccanici nel rispetto delle normative a tutela
dell’ambiente, è l’unico combustibile previsto per
questo tipo di stufa.
L’ef¿cienza e la potenzialità termica della stufa
possono variare in relazione al tipo ed alla qualità
del pellet utilizzato.
Le caratteristiche del pellet dovranno essere
conformi a quanto descritto nelle norme UNI
EN 14961-2; categoria A1 e A2.
La stufa è dotata di un serbatoio di contenimento
del pellet della capacità indicata nella tabella dei
dati caratteristici nel Libretto Prodotto allegato.
Il vano di caricamento è posizionato nella parte
superiore, deve essere sempre apribile per poter
effettuare la carica del pellet e deve restare chiuso
durante il funzionamento della stufa.
Per motivi di controllo della temperatura di
esercizio non è possibile il funzionamento a legna
tradizionale.
E’ vietato usare la stufa come inceneritore di ri¿uti.
3.2 STOCCAGGIO DEI PELLET
Il pellet deve essere conservato in un ambiente
asciutto e non troppo freddo.
Si consiglia di conservare alcuni sacchi di pellet nel
locale di utilizzo della stufa o in un locale attiguo
purché sia a temperatura e umidità accettabili.
Il pellet umido e/o freddo (5°C) riduce la potenzialità
termica del combustibile ed obbliga ad effettuare
maggiore manutenzione di pulizia del braciere
(materiale incombusto) e del focolare.
Porre particolare attenzione nello stoccaggio e
movimentazione dei sacchi di pellet. Deve essere
evitata la sua frantumazione e la formazione di
segatura.
Se viene immessa segatura nel serbatoio della
stufa, questa potrebbe causare il blocco del sistema
di carica del pellet.
L’utilizzo di pellet di qualità scadente può
compromettere il normale funzionamento della
stufa a pellet e determinare la decadenza della
garanzia.
4 MOVIMENTAZIONE E
TRASPORTO
La stufa viene consegnata completa di tutte le parti
previste.
Fare attenzione alla tendenza allo sbilanciamento
della stufa.
Il baricentro della stufa è spostato verso la parte
anteriore.
Tenere ben presente quanto sopra anche durante
lo spostamento della stufa sul supporto di trasporto.
Durante il sollevamento evitare strappi o bruschi
movimenti.
Accertarsi che il carrello sollevatore abbia una
portata superiore al peso della stufa da sollevare.
Al manovratore dei mezzi di sollevamento spetterà
tutta la responsabilità del sollevamento dei carichi.
Fare attenzione che i bambini non giochino con i
componenti dell’imballo (es. pellicole e polistirolo).
Pericolo di soffocamento!
7
COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
Fig. 3.1

5 DESCRIZIONE DELLE
PARTI PRINCIPALI
DELLA STUFA
A) Serbatoio pellet
B) Porta con maniglia
C) Camera di combustione
D) Cassetto cenere
E) Pannello comandi
F) Braciere
G) Ventilatore espulsione fumi
Consente l’espulsione forzata dei fumi
e contemporaneamente l’aspirazione di aria
comburente al braciere.
Lavora in parallelo al sistema di caricamento e varia
la potenzialità di scarico dei fumi in funzione della
potenza termica.
H) Sistema di caricamento
È composto da un motoriduttore e da un dosatore e
permette la discesa del pellet nel braciere.
I) Scheda elettronica
L) Interruttore di accensione
M) Termostato ariarmo manuale,posto sulmontante
della stufa.
8COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
I
L/M
H
G
A
E
BC
F
D
M

ITALIANO
6 INSTALLAZIONE
6.1 CONSIDERAZIONI GENERALI
Nei paragrafi successivi sono riportate alcune
indicazioni da rispettare per ottenere il massimo
rendimento del prodotto acquistato.
Le seguenti indicazioni rimangono comunque
subordinate al rispetto di eventuali leggi e normative
nazionali, regionali e comunali vigenti nel paese
dove avviene l’installazione del prodotto.
L’installazione deve essere effettuata da personale
quali¿cato in osservanza alla norma EN 10683.
6.2 PRECAUZIONI PER LA SICUREZZA
La responsabilità delle opere eseguite nello spazio
d’ubicazione della stufa è, e rimane, a carico
dell’utilizzatore; a quest’ultimo è demandata anche
l’esecuzione delle veri¿che relative alle soluzioni
d’installazione proposte.
L’utilizzatore deve ottemperare a tutti i regolamenti
di sicurezza locali, nazionale ed europei.
L’apparecchio dovrà essere installato su pavimenti
con adeguata capacità portante.
Le istruzioni di montaggio e smontaggio della stufa
sono riservate ai soli tecnici specializzati. È sempre
consigliabile che gli utenti si rivolgano al nostro
servizio di assistenza per le richieste di tecnici
quali¿cati.
Nel caso in cui intervengano altri tecnici si
raccomanda di accertarsi sulle loro reali capacità.
L’installatore, prima di avviare le fasi di montaggio
o di smontaggio della stufa, deve ottemperare alle
precauzioni di sicurezza previste per legge ed in
particolare a:
A) non operare in condizioni avverse;
B) deve operare in perfette condizioni psico¿siche
e deve veri¿care che i dispositivi antinfortunistici
individuali e personali, siano integri e
perfettamente funzionanti;
C) deve indossare i guanti antinfortunistici;
D) deve indossare scarpe antinfortunistiche;
E) deve usufruire di utensili muniti di isolamento
elettrico;
F) deve accertarsi che l’area interessata alle fasi
di montaggio e di smontaggio sia libera da
ostacoli.
6.3 LUOGO DI INSTALLAZIONE DELLA
STUFA
In ¿gura Fig. 5.2 sono indicate le distanze minime
che devono essere rispettate nel posizionamento
della stufa rispetto a materiali e oggetti combustibili.
A) Parete adiacente.
B) Parete posteriore.
C) Parete laterale.
D) Protezione del pavimento.
Proteggete tutte le strutture che potrebbero
incendiarsi se esposte a eccessivo calore.
Pavimenti costituiti da materiale in¿ammabile come
ad esempio: legno, parquet, linoleum, laminato o
coperti da tappeti, devono essere protetti da una
base ignifuga sotto la stufa, di dimensioni suf¿cienti.
Questa base può essere, ad esempio, in acciaio,
ardesia pressata, vetro o pietra e deve ricoprire il
pavimento nella zona sottostante la stufa, il tubo di
raccordo fumi e sporgere anteriormente di almeno
50 cm.
Il costruttore declina ogni responsabilità per eventuali
variazioni delle caratteristiche del materiale
costituente il pavimento sotto la protezione.
Eventuali elementi in legno (es. travi) o in materiale
combustibile situati in prossimità della stufa vanno
protetti con materiale ignifugo.
Prevedere uno spazio tecnico accessibile per
eventuali manutenzioni, ed almeno 20 cm sul lato
sinistro per accedere all’interruttore di alimentazione
posto sul posteriore della stufa.
Si ricorda di rispettare la distanza minima dai
materiali infiammabili, riportata sulla targhetta
identi¿cativa dei tubi usati per realizzare il camino.
9
COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
Fig. 5.2

6.4 ARIA COMBURENTE
La stufa, durante il suo funzionamento, preleva
una quantità di aria dall’ambiente in cui è collocata
(ad eccezione dei prodotti della serie ermetica che
possono prelevarla direttamente dall’esterno);
quest’aria dovrà essere reintegrata attraverso una
presa d’aria esterna al locale stesso (¿g. 5.3).
5HDOL]]DUH OD SUHVD GµDULD VXOOD SDUHWH H
ODVFLDUHFKHODVWXIDVLDOLEHUDGLSUHOHYDUHDULD
LQDPELHQWH
Se la parete posteriore della stufa è una parete
esterna, realizzare un foro per l’aspirazione dell’aria
comburente ad una altezza dal suolo di circa 20-30
cm rispettando le indicazioni dimensionali riportate
nella scheda tecnica del prodotto a ¿ne libretto.
Esternamente deve essere messa una griglia di
aerazione permanente non richiudibile; in zone
particolarmente ventose ed esposte alle intemperie,
prevedere una protezione antipioggia ed antivento.
Accertarsi che la presa d’aria sia posizionata in
modo da non essere ostruita accidentalmente.
Nel caso fosse impossibile realizzare la presa
d’aria esterna nella parete posteriore alla stufa
(parete non perimetrale) deve essere realizzato
un foro in una parete esterna del locale dove viene
posizionata la stufa.
Se non fosse possibile realizzare la presa d’aria
esterna nel locale, è possibile realizzare il foro
esterno in un locale adiacente purché comunicante
in maniera permanente con griglia di transito. (¿g.
5.4 - C = Cassonetto, G = Griglia, S = Serranda)
La normativa UNI 10683 vieta il prelievo di aria
comburente da garage, magazzini di materiale
combustibile o ad attività con pericolo di incendio.
Qualora nel locale ci siano altri apparecchi da
riscaldamento le prese dell’aria comburente devono
garantire il volume necessario di aria al corretto
funzionamento di tutti i dispositivi.
Nel caso in cui nella stanza dove è ubicata la stufa
siano presenti e funzionanti uno o più ventilatori
di estrazione (cappe di aspirazione) si potrebbero
verificare malfunzionamenti alla combustione
causati dalla scarsità di aria comburente.
10 COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
Fig. 5.3
Fig. 5.4
G
C
S
PA

ITALIANO
E’ possibile, in alternativa, collegare l’ingresso
dell’aria comburente della stufa alla presa d’aria
con un apposito condotto (¿g. 5.6).
6.5 SCARICO FUMI
La stufa funziona con la camera di combustione in
depressione è pertanto indispensabile assicurarsi
che lo scarico dei fumi sia a tenuta.
La stufa deve essere collegata ad un proprio
sistema di evacuazione fumi esclusivo, ed idoneo
ad assicurare una adeguata dispersione in
atmosfera dei prodotti della combustione.
I componenti che costituiscono il sistema di
evacuazione dei fumi devono essere dichiarati
idonei alle speci¿che condizioni di funzionamento
e provvisti di marcatura CE.
È obbligatorio realizzare un primo tratto verticale di
1,5 metri minimi per garantire la corretta espulsione
dei fumi.
Si consiglia di effettuare un massimo di 3
variazioni di direzione, oltre a quello derivante
dal collegamento posteriore della stufa al camino,
utilizzando delle curve a 45-90° o dei raccordi a
Tee (¿g. 5.7).
Utilizzare sempre un raccordo a Tee con tappo di
ispezione ad ogni variazione orizzontale e verticale
del percorso di scarico fumi.
Se possibile, sul primo Tee, all’uscita dello scarico
fumi della stufa, collegare un tubo per l’evacuazione
dell’eventuale condensa che può formarsi nel
camino (Fig. 5.7a).
I tratti orizzontali devono avere una lunghezza
massima di 3 m con una pendenza verso l’alto del
3(¿g. 5.7).
Ancorare le tubazioni con appositi collari alla parete.
Il raccordo di scarico dei fumi NON DEVE ESSERE
collegato:
- ad un camino utilizzato da altri generatori
(caldaie, stufe, caminetti, ecc....);
- a sistemi di estrazione d’aria (cappe, s¿ati,
ecc....) anche se “intubato”.
E’ vietato installare valvole di interruzione e di
tiraggio.
Lo scarico dei prodotti di combustione deve essere
previsto a tetto.
11
COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
Fig. 5.5 Fig. 5.6
Fig. 5.7
AAD
B
C

6.5.1 Scarico a tetto mediante camino tradizionale
Il camino per lo scarico dei fumi deve essere
realizzato in osservanza alle norme UNI 10683-
EN 1856-1-2- EN 1857- EN 1443- EN 13384-1-3-
EN 12391-1 sia per quanto riguarda le dimensioni
che per i materiali utilizzati nella sua costruzione.
Camini FATISCENTI, realizzati con materiale non
idoneo (¿brocemento, acciaio zincato, ecc... con
super¿cie interna ruvida e porosa) sono fuorilegge
e pregiudicano il buon funzionamento della stufa.
Lo scarico dei fumi attraverso un camino
tradizionale (Fig. 5.8) può essere fatto purché ci
si assicuri sullo stato di manutenzione del camino;
In caso di camino di sezione maggiore è necessario
“intubare” il camino con una tubazione in acciaio (con
diametro in funzione del percorso) opportunamente
isolato (Fig. 5.9).
Assicurarsi che il collegamento al camino in
muratura sia opportunamente sigillato.
In caso di passaggio dei tubi attraverso tetti o
pareti in legno si consiglia di utilizzare appositi kit di
attraversamento, certi¿cati, reperibili in commercio.
A) Comignolo antivento
B) Sigillare
C) Ispezione
1) Vermiculite e/o lana di roccia.
2) Tubazione in acciaio.
3) Pannello di chiusura.
12 COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
Fig. 5.8
Fig. 5.9
1
2
3

ITALIANO
6.6 LIVELLAMENTO DELLA STUFA
La stufa deve essere livellata, con l’ausilio di un’asta
a bolla, agendo sui piedini di regolazione (Fig. 6.1).
A B = Asta a Bolla.
E’ possibile ancorare la stufa ad un muro (di
materiale ignifugo), aprendo i due pannelli laterali
della stufa e fissando due viti con tassello in
corrispondenza dei punti indicati in Fig. 6.2.
6.7 ALLACCIAMENTO AGLI IMPIANTI
COLLEGAMENTO ELETTRICO
È suf¿ciente collegare la stufa all’impianto elettrico
attraverso la spina in dotazione.
)Il collegamento elettrico (spina) deve essere
facilmente accessibile anche dopo l’installazione
della stufa.
Se il cavo di alimentazione risulta danneggiato deve
essere sostituito dal servizio di assistenza tecnica o
GDXQWHFQLFRTXDOL¿FDWRLQPRGRGDSUHYHQLUHRJQL
rischio.
MESSA ATERRA
È obbligatorio che l’impianto sia provvisto di messa
a terra e di interruttore differenziale in ottemperanza
alle leggi vigenti (Fig. 6.3).
Il condotto di scarico fumi deve essere dotato di
proprio collegamento a terra.
AVVIAMENTO
Per l’avviamento posizionare l’interruttore su “I” (acceso)
(Fig. 6.4).
13
COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
Fig. 6.1
Fig. 6.2
Fig. 6.3 Fig. 6.4

6.8 COLLEGAMENTO AD UN IMPIANTO DI
DISTRIBUZIONE DELL’ARIA
(solo per i modelli canalizzabili o provvisti di kit di
canalizzazione)
E’ possibile collegare i modelli ad aria canalizzabili
ad un condotto di distribuzione del calore. Si
consiglia di utilizzare preferibilmente condotti a
sezione circolare con interno liscio e adeguatamente
isolati per evitare dispersioni di calore.
Nel caso una stufa canalizzabile o predisposta per
montare il kit di canalizzazione, non sia collegata ad
un condotto di distribuzione del calore, assicurarsi
che il deviatore sia in posizione tale da convogliare
l’aria nell’ambiente in cui è installata la stufa stessa.
STUFE CANALIZZABILI
Attraverso l’attrezzo in dotazione o alla leva di
deviazione dell’aria (in base al modello) è possibile
agire sul comando per deviare il Àusso dell’aria
calda dall’ambiente dove è installata la stufa al
condotto di canalizzazione e viceversa (Fig. 6.5).
Per collegare la stufa all’impianto di canalizzazione
rimuovere il tappo svitando le due viti di ¿ssaggio
che ¿ssano il tappo di chiusura della canalizzazione,
sul posteriore della stufa.
Stufe predisposte per il kit di canalizzazione
Per il montaggio del kit di canalizzazione far
riferimento alle istruzioni contenute nel kit stesso.
è possibile deviare il Àusso dell’aria dall’ambiente
al condotto di canalizzazione, attraverso l’attrezzo
in dotazione del kit, agendo sul comando posto sul
frontale della stufa.
14 COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
Fig. 6.5

ITALIANO
7 CANALIZZAZIONE
DELL’ARIA
(SOLO PER IMODELLI CANALIZZABILI OPROVVISTI
DI KIT DI CANALIZZAZIONE)
Le stufe canalizzabili o dotate di kit di canalizzazione
hanno la possibilità di essere con¿gurate in modo
da deviare l’aria calda su due canalizzazioni
diverse.
Una è quella di riscaldamento della stanza in cui è
posizionata la stufa Fig. 13(A) attraverso le griglie
frontali o superiori (in base al modello). L’altra è
quella che permette di riscaldare anche ambienti
distanti dalla stufa Fig. 13(B) predisponendo un
impianto di canalizzazione dell’aria.
Per deviare il Àusso dell’aria calda (completamente
o parzialmente) da una parte o dall’altra utilizzare
l’apposito utensile in dotazione con la stufa e agire
sul comando posto tra le griglie frontali.
Alcuni modelli di stufa sono già dotati di una leva per
la deviazione dell’aria a bordo della stufa stessa.
Fig. 13
15
COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
A
B
AB

Fig.14.1
8 MANUTENZIONE
8.1 PRECAUZIONI DI SICUREZZA
Prima di effettuare qualsiasi operazione di
manutenzione adottare le seguenti precauzioni:
- Assicurarsi che tutte le parti della stufa siano
fredde.
- Accertarsi che le ceneri siano completamente
spente.
- Utilizzare i dispositivi di protezione individuale
previsti dalla direttiva 89/391/CEE.
- Accertarsi che l’interruttore generale di linea
sia disinserito.
- Accertarsi che l’alimentazione non possa
essere riattivata accidentalmente. Staccare la
spina dalla presa a muro.
- Operare sempre con attrezzature appropriate
per la manutenzione.
- Terminata la manutenzione o le operazioni
di riparazione, prima di rimettere la stufa
in servizio, reinstallare tutte le protezioni e
riattivare tutti i dispositivi di sicurezza.
L’uso di un aspiracenere adatto (tipo bidone) può
sempli¿care la pulizia delle ceneri.
8.2 FUNZIONE PULIZIA STUFA
Questa funzione consente di pulire la stufa evitando
la dispersione della cenere.
Durante l’operazione il ventilatore fumi è alla
massima velocità impedendo così alle ceneri di
uscire dal focolare.
Si attiva solo a stufa completamente fredda.
Premere il tasto OFF per 2 secondi.
Il ventilatore fumi si attiverà alla massima potenza.
Al termine si spegnerà da solo.
Per interrompere l’operazione premere il tasto OFF .
8.3 MANUTENZIONE ORDINARIA
RIVOLTA ALL’UTILIZZATORE
8.3.1 Pulizia interna del focolare
La stufa necessita di una semplice ma frequente
ed accurata pulizia per poter garantire sempre un
ef¿ciente rendimento ed un regolare funzionamento.
Eseguire la pulizia con l’apparecchiatura spenta e
fredda.
Agire sulla maniglia o sulla leva (in base al modello
di stufa) per aprire la portina del focolare.
8.3.2 Pulizia giornaliera
Asportare la cenere che si deposita all’interno del
focolare (Fig.14.1).
Togliere il braciere e pulire il vano che lo contiene.
Questa pulizia ha lo scopo di assicurare il libero
afflusso dell’aria di combustione dai fori del
BRACIERE.
16 COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy

ITALIANO
8.3.3 Pulizia del cassetto cenere
La pulizia del cassetto cenere va eseguita ogni
settimana o quando necessario.
Per accedere al cassetto cenere, aprire la porta
cassetto cenere ed estrarre il cassetto (Fig.14.2).
Svuotare il cassetto. Aspirare le eventuali ceneri
residue dal vano che ospita il cassetto cenere.
Reinserire e richiudere il cassetto. Richiudere la
porta.
8.3.4 Pulizia del vetro
Si effettua con un panno umido o con della carta
inumidita e passata nella cenere. Stro¿nare ¿nché
il vetro è pulito. Si possono anche usare dei
detergenti adatti per la pulizia dei forni da cucina.
Non pulire il vetro durante il funzionamento della
stufa e non utilizzare spugne abrasive. Non
inumidire la guarnizione della portina perché
potrebbe deteriorarsi.
8.3.5 Pulizia della canna fumaria
Da effettuarsi almeno due volte all’anno, inizio e
metà stagione invernale, e comunque ogni volta
sia necessario (Fig.14.3). Se esistono dei tratti
orizzontali, è necessario veri¿care e asportare
l’eventuale deposito di cenere e fuliggine prima
che le stesse otturino il passaggio dei fumi.
In caso di mancata o inadeguata pulizia la stufa
può avere problemi di funzionalità quali:
- cattiva combustione;
- annerimento del vetro;
- intasamento del braciere con accumulo di
ceneri e pellet;
- deposito di ceneri ed eccessive incrostazioni
sullo scambiatore con conseguente scarso
rendimento.
8.3.6 Regolazione della Maniglia
La maniglia della portina è regolata già dalla fabbrica
per una chiusura ottimale.
Dopo alcune settimane di utilizzo, in seguito al
normale assestamento delle guarnizioni di tenuta, può
rendersi necessaria una regolazione della maniglia per
ripristinare la perfetta chiusura della portina.
Si dovrà agire in questo modo (Fig. 14.4):
- allentare le due viti di ¿ssaggio (A) ( brugola 2
mm).
- ruotare il perno di rotazione (B) (brugola da
6mm) fino a compensare il gioco causato
dall’assestamento della guarnizione.
- Una volta ottenuta la giusta regolazione, riavvitare
saldamente le viti (A).
8.3.7 Pulizia esterna
La pulizia della parte esterna della stufa deve
essere effettuata solo con un panno asciutto non
abrasivo.
Non utilizzare detersivi e non effettuare la pulizia
a stufa calda
17
COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
Fig.14.2
Fig.14.3
Fig.14.4
A
B

8.4 MANUTENZIONE STRAORDINARIA
La stufa a pellet è un generatore di calore a
combustibile solido e come tale necessità di un
intervento annuale di manutenzione straordinaria
che deve essere effettuato dal Centro di Assistenza
Tecnica Autorizzato della Palazzetti una volta
all’anno e preferibilmente a inizio stagione.
Questa manutenzione ha lo scopo di accertare ed
assicurare la perfetta ef¿cienza di tutti i componenti.
Se sul pannello di controllo compare la scritta
MANUTENZIONE STRAORDINARIA si dovrà
contattare immediatamente il Centro di Assistenza
Tecnico per effettuare la manutenzione straordinaria
della stufa.
Ad ogni accensione verrà emesso un
segnale acustico prolungato e il messaggio
MANUTENZIONE STRAORDINARIA verrà
visualizzato ad intermittenza. Questo ¿no a quando
sarà eseguita la manutenzione straordinaria.
Si consiglia di concordare con il centro di Assistenza
Tecnica Autorizzato, un contratto annuale di
manutenzione del prodotto.
Per facilitare le operazioni di manutenzione, è
possibile accedere alla parte tecnica e fumistica
della stufa smontando i due pannelli laterali come
GD¿JXUD)LJ
PROGRAMMA DI CONTROLLO E MANUTENZIONE
OGNI
ACCENSIONE OGNI SETTIMANA 1
MESE 1 ANNO(a)
Braciere X
Cassetto/Vano cenere X
Vetro X
Caldaia X
Canotto porta resistenza X
Collettore fumi X
Guarnizioni portina e braciere* X
Condotto di evacuazione fumi* X
Ventilatori* X
(*) A cura di un centro di assistenza tecnico abilitato.
(a) Almeno una volta all‘anno oppure ogni 40 quintali di pellet bruciati.
Fig.14.5
18 COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
1/2
1/2 1/2
1/2

ITALIANO
9 DEMOLIZIONE E
SMALTIMENTO
La demolizione e lo smaltimento della stufa sono
ad esclusivo carico e responsabilità del proprietario
che dovrà agire in osservanza delle leggi vigenti
nel proprio Paese in materia di sicurezza, rispetto
e tutela dell’ambiente.
Smantellamento e smaltimento possono essere
af¿dati anche a terzi, purché si ricorra sempre a
ditte autorizzate al recupero ed all’eliminazione dei
materiali in questione.
INDICAZIONE: attenersi sempre e comunque alle
normative in vigore nel Paese dove si opera per lo
smaltimento dei materiali ed eventualmente per la
denuncia di smaltimento.
ATTENZIONE: Tutte le operazioni di smontaggio
per la demolizione devono avvenire a stufa ferma
e privata dell’energia elettrica di alimentazione.
- asportare tutto l’apparato elettrico;
- separare gli accumulatori presenti nelle schede
elettroniche;
- rottamare la struttura della stufa tramite le ditte
autorizzate;
ATTENZIONE: L’abbandono della stufa in aree
accessibili costituisce un grave pericolo per
persone ed animali.
La responsabilità per eventuali danni a persone ed
animali ricade sempre sul proprietario.
All’atto della demolizione la marcatura CE, il
presente manuale e gli altri documenti relativi a
questa stufa dovranno essere distrutti.
19
COD. 00477 7260 - 09/2018 - Palazzetti - PN - Italy
