Palazzetti ECOFIRE MIRELLA 10 Installation guide

ECOFIRE®
MIRELLA
10 kW - 13 kW - 15 kW
LIBRETTO PRODOTTO
PRODUCT TECHNICAL DETAILS - MANUEL DU PRODUIT
PRODUKTHANDBUCH - DATOS TÉCNICOS DEL PRODUCTO
Stufa ermetica - Sealed stove - Pôele étanche
5DXPOXIWXQDEKlQJLJHU2IHQ(VWXID+HUPpWLFD+HUPHWLþQR]DSUWDSHþ
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Die vorliegendeAnleitung ist fester Bestandteil des Produkts.
VorderInstallation,WartungundVerwendungdieAnleitungen
stets aufmerksam durchlesen.
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes avant
l’installation, l’entretien ou l’utilisation du produit.
Este manual es parte integrante del producto.
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto.
7DSULURþQLNSUHGVWDYOMDVHVWDYQLGHOL]GHOND
3ULSRURþDPR GD SUHG YJUDGQMR Y]GUåHYDQMHP LQ XSRUDER
izdelka pozorno preberete ta navodila.

3
[cm]
X1 150
X2 20
Y1 20
Y2 20
Z60

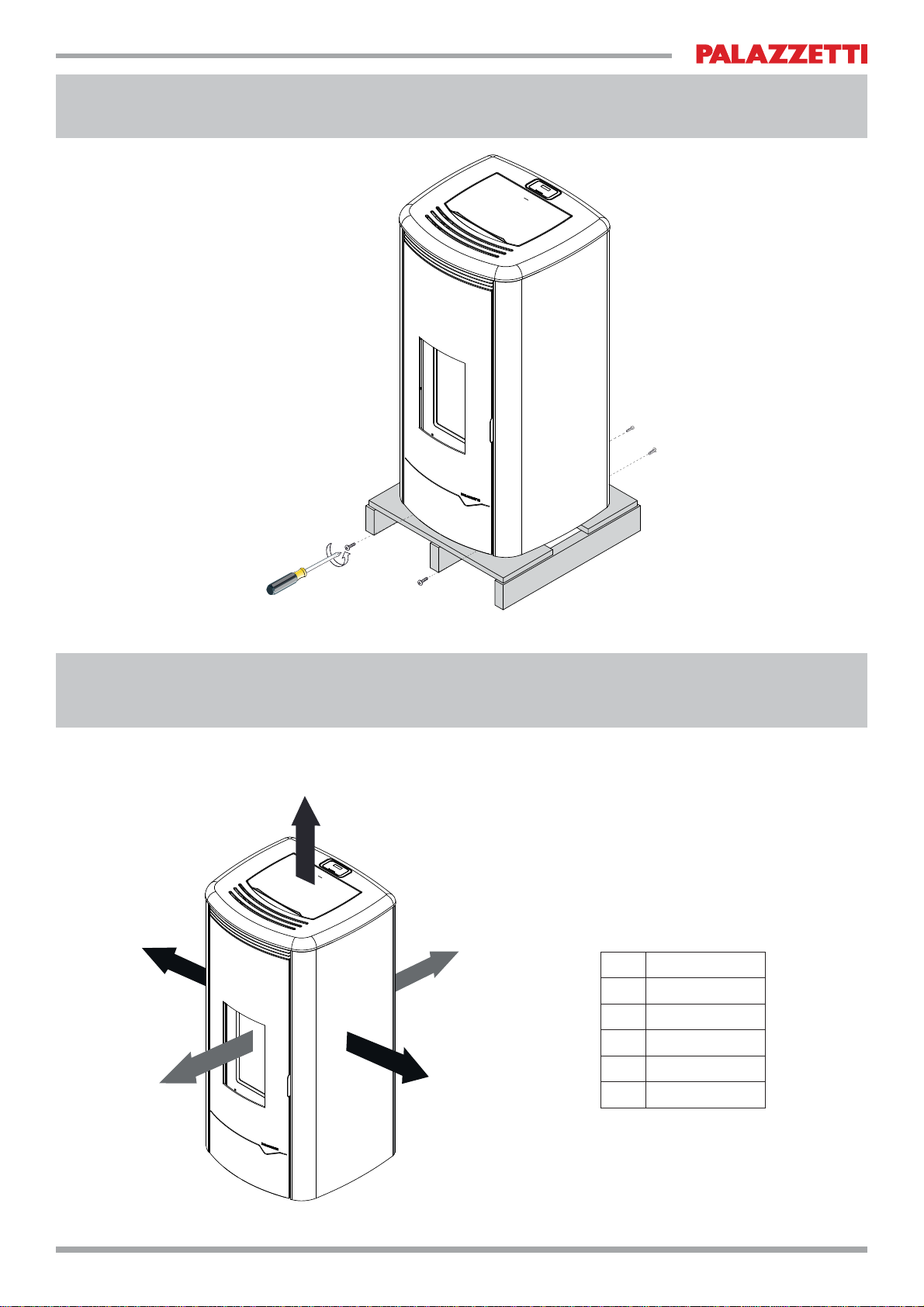

RIMOZIONE DALLA PALETTA - SCOOP REMOVAL - PELLET DEPLACEMENT
SC+A8)EL ENT)ERNEN - REMOCION PALETA - SNEMAN-E PEýI S TRANSPORTNE PALETE
DISTANZA MINIMA DAI MATERIALI COMBUSTIBILI - MINIMUM DISTANCE FROM COMBUSTIBLE MATERIALS
DISTANCE MINIMALE À PARTIR DE MATÉRIAUX COMBUSTIBLES - MINDESTABSTAND ZU BRENNBAREN MATERIALIEN
DISTANCIA MÍNIMA DE MATERIALES COMBUSTIBLES -
Z
Y1
X1
Y2 X2
LIBRETTO 004776420 PALAZZETTI - 02/2018 - Palazzetti - PN - Italy

4
ITALIANO ENGLISH DEUTSCH FRANCAIS ESPAÑOL
F Combustibile Fuel type Brennstoff Combustible Combustible
Pellet di legno Wood pellets Holzpellets Granulés de bois Pellets de madera
PImax Potenza introdotta
massima
Maximum power input Maximale
Leistungsaufnahme
Puissance maximale
d’entrée
Entrada de potencia
máxima
PImin Potenza introdotta
minima
Minimum power input Minimale
Leistungsaufnahme
Puissance minimale
entrée
Entrada de potencia
mínima
Pmax Potenza termica
nominale all’ambiente
Nominal space heat
output
Max.
Raumnennwärmeleistung
Puissance nominale a
l’aìr
Potencia nominal a la
aìre
Pmin Potenza termica ridotta
all’ambiente
Reduced space heat
output
Raumteilwärmeleistung Puissance partielle a
l’aìr
Potencia parcial a la aìre
Pwmax Potenza nominale
all’acqua
Nominal heat output to
water
Wasserseitig Max.
Nennwärmeleistung
Puissance nominale à
l’eau
Potencia nominal al
agua
Pwmin Potenza ridotta all’acqua Reduced heat output to
water
Wasserseitig
Teilwärmeleistung
Puissance partielle à
l’eau
Potencia parcial al agua
EFFmax Rendimento alla
nominale
Ef¿cency at nominal
heat output
Wirkungsgrad
Nennwärmel
Rendement à puissance
nominale
Rendimiento a potencia
nominal
EFFmin Rendimento alla potenza
ridotta
Ef¿cency at reduced
heat output
Wirkungsgrad Teillast Rendement à puissance
partielle
Rendimiento a potencia
parcial
COmax
(13% O2)
Emissioni di CO alla
potenza nominale (13%
O2)
CO emmissions at
nominal heat output
(13% O2)
Emissionen bei CO
Nennwärmel (13% O2)
Emissions de CO (réf
13% O2) à puissance
nominale
Emisiones de CO (ref.
13% O2) a potencia
nominal
COmin
(13% O2)
Emissioni di CO alla
potenza ridotta (13% O2)
CO emmissions at
partial heat output (13%
O2)
Emissionen bei CO
Teillast (13% O2)
Emissions de CO (réf
13% O2) à puissance
partielle
Emisiones de CO (ref.
13% O2) a potencia
parcial
p Pressione massima di
esercizio
Maximum operating
waterpressure
Maximaler Betriebsdruck Pression maximale
d’utilisation
Presìon màxima de
utilizaciòn
Tf Temperatura fumi Exhaust temperature Rauchtemperatur Température de fumée Temperatura del hhumo
TwMax Temperatura massima
dell’acqua
Maximum water
temperature
Maximale
Wassertemperatur
Température maximale
de l’eau
Temperatura máxima
del agua
X1/X2/Y Distanza minima da
materiali in¿ammabili
Distance between
sides and combustible
materials
Mindestabstand zu
brennbaren Bauteilen
mind.
Distance minimum avec.
Matériaux inÀammables
Distancia mínima con
materiales inÀammables
V Tensione Voltage Spannung Tension Tensión
f Frequenza Frequency Frequenz Fréquence Frecuencia
Wmin Potenza Max assorbita
in funzionamento
Maximum power
absorbed when working
Max. aufgenommene
Leistung (Betrieb)
Puissance maximale
utilisée en phase de
travail
Potencia mínima
utilizada en fase de
trabajo
Wmax Potenza Max assorbita
in accensione
Maximum power
absorbed for ignition
Max. aufgenommene
Leistung (Zündung)
Puissance maximale
utilisée en phase
d’allumage
Potencia máxima
utilizada en fase de
arranque
Dust Polveri Dust Pulver Poudres Polvos
L’apparecchio non può
essere utilizzato in una
canna fumaria condivisa
The appliance cannot be
used in a shared Àue
Ofen kann nicht
mit andere in ein
gemeinsames Kamin
funktionieren
L’appareil ne peut pas
Être utilisé dans un
conduit partagé avec
autres appareils
No se puede utilizàr
el aparato en canòn
compartido
Leggere e seguire
le istruzioni di uso e
manutenzione
Read and follow the
user’s
instructions
Bedienungsanleitung
lesen und befolgen
Lire et suivre le livre
d’instruction
Lean y sigan el manual
de instruciones
Usare solo il
combustibile
raccomandato
Use only recommended
fuel
Brennstoff verwenden
Nur
den vorgeschriebenen
Utiliser seulement les
combustibles prescrites
Utilizen solamente
combustibles otorgados
L’apparecchio funziona a
combustion intermittente
The appliance is
capable of discontinuous
operation
Der ofen ist ein
Zeitbrand feuerstatt
L’appareil fonctionne à
combustion intermittente
El aparato funciòna a
combustion intermitente
LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL
BESCHREIBUNG TYPENSCHILD - LEGEND ETIQUETTE PRODUIT
LEYENDA PLACA DE CARACTERISTÍCAS - FORKLARING TIL SKILT
LIBRETTO 004776420 PALAZZETTI - 02/2018 - Palazzetti - PN - Italy

5
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
ACoperchio serbatoio Pellet lid Couvercle du reservoir Behälter Deckel Tapa del tanque
BSerbatoio pellet Fuel hopper Reservoir pellet Pellet Behälter Tanque pellet
CPortina focolare Firebox door Porte foyer Feuerraumtür Puerta del hogar
DVetro portina Glass panel Vitre porte Glastür Vidrio puerta
GManiglia Handle Poignee Handgriff Manija
IManiglia per turbolatori Turbolator handle Poignee pour le turbolateur Turbolator Griff Manija para muellas de
limpieza
JVano ispezione Inspection
compartment Trap de visite Inspektion Öffnung Caja de inspeccion
KCassetto cenere Ash drawer Tiroir a cendres Aschenlade Cajon de ceniza
LBraciere Burning pot Brasier Brennschale Brasero
MFianco laterale Side plate Cote (droite ou gauche) Seitenwand Lateral
NDisplay Display Tableau Bedienungsfeld Panel
OTubo di uscita fumi Flue pipe Tuyau d’evacuation des fumees Abgasrohr Tubo salida humos
PCavo di alimentazione Power cord Cable d’ alimentation Speisekabel Cable de alimentación
QTubo di ritorno Inlet water Tuyau de retour Rücklaufrohr Retorno
RTubo di scarico Discharge water pipe Tuyau de vidange Überdruck Ablass Anschluss Desagüe
STubo di mandata Outlet water Tuyau de départ Vorlaufrohr Mandada
TTubo aria comburente Air intake Tube pour l’air comburant Verbrennungsluft Stutzen Tubo aire comburente
UInterruttore Switch Interrupteur Haupt Schalter Interruptor
VConnettore rj11 Plug rj11 Connecteur rj11 Anschluss RJ11 Conector rj11
WMorsettiera Terminal block Morsettiera Klemmen Leiste Terminal
XTermostati a riarmo manuale Stb thermostat Stb thermostat Stb Shalter Termostato con rearme
manual
YManometro Manometer Manomètre Manometer Manometro
Z1 Valvola di s¿ato automatica Automatic bleed valve Robinet de purge automatique Automatisches
Entlüftungsventil Purgador automático
Z2 Rubinetto di carico/scarico Loading / discharge
water pipe Robinet de charge/purge Wasser Füll/Ablass Hahn Grifo de carga / desagüe
LIBRETTO 004776420 PALAZZETTI - 02/2018 - Palazzetti - PN - Italy
N
A
B
C
D
G
KIJ
L
M
Z2
Y
Q
P
R
S
W
T
U
V
O
X
Z1

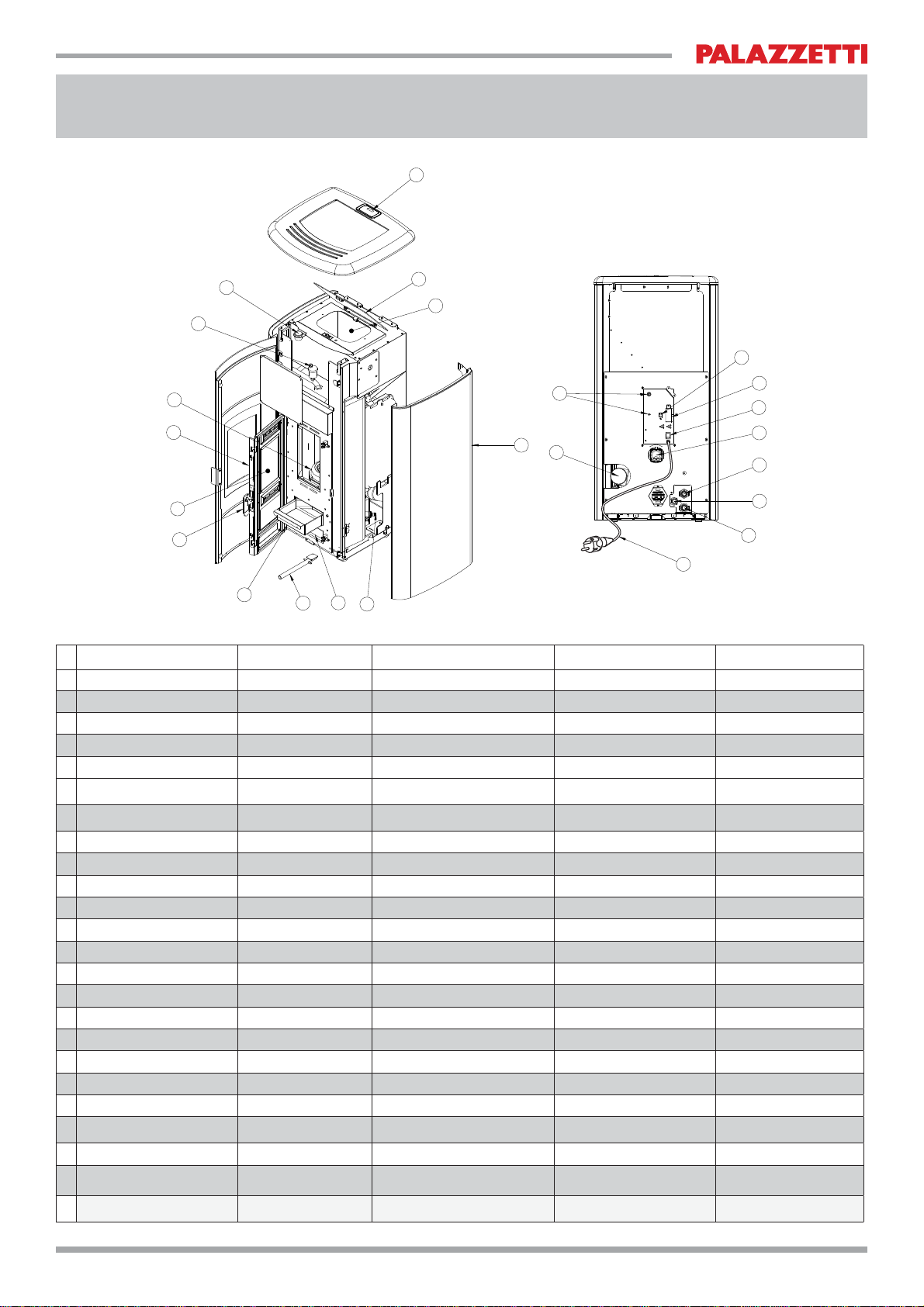

DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION

6

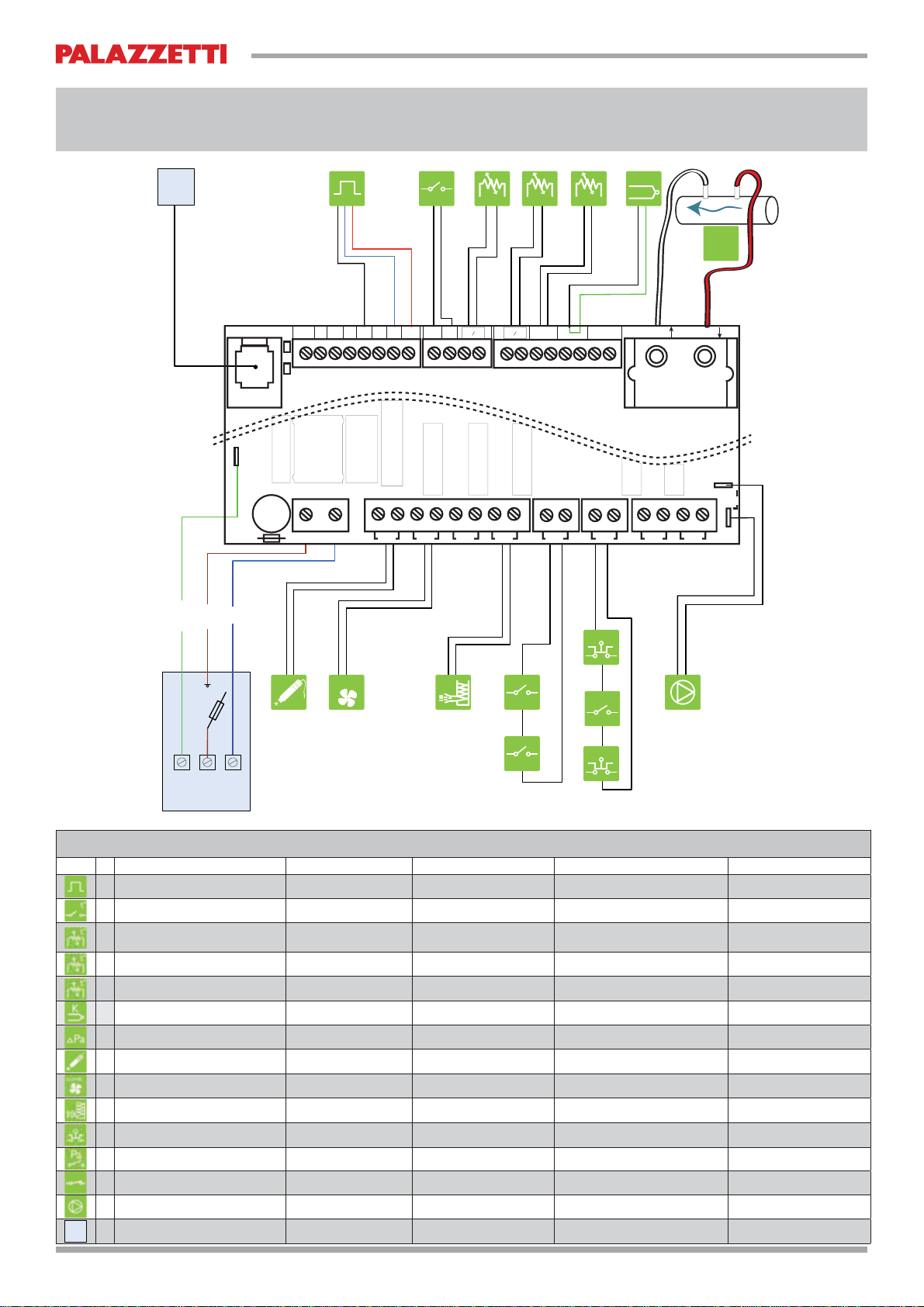

SCHEMA ELETTRICO - WIRING DIAGRAM - ELEKTRISCHER SCHALTPLAN - ELEKTRIýNA SHEMA
230 Vac
PE L N
1
2
NOTE:
Phase protection, added by customer. Do not change polarity!
27
63
GREEN
RED
RED
BLUE BLACK
1
BROWN
BLUE
YELLOW /
GREEN
UI /
PC
89
4
25
14
11
11
12
1310
13*
DATA CABLE
comb
Pa
∆Pa
K
t°t°t°
t°
air
O01
4A
F1
CN4
CN12
C01
L ~230 N O02 O03 O04 O05 O06
CN8
CN2
CN11
CN10
CN9CN1CN3
CN5
LD1
LD2
CN7 CN6
I01
T04
Pa-
Pa+ T03 T02 T01 T05 I03
GND GND GND I04+5V +16VF02 F03 F01
I02
O07
* Solo per i modelli con microinterruttore di sicurezza sul coperchio del serbatoio cod.00 4722 703 12.2015
LEGENDA - LEGEND - LÉGENDE - LEGENDE - LEYENDA
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
1SENSORE DI HALL EXHAUST FAN SPEED
SENSOR CAPTEUR DE HALL HALL FUEHLER SONDA REGULAD.
VELOC. TURBINA HUMOS
2TERMOSTATO ESTERNO THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO
3SONDA ACCUMULO / SONDA
AMBIENTE
ROOM PROBE /
WATER STORAGE
PROBE
SONDE AMBIANT /
SONDE BALON TAMPON RAUMSONDE / PUFFERSONDE SONDA AMBIENTE /
SONDA PUFFER
4SONDA ACQUA DI MANDATA DELIVERY PROBE SONDE DEPART FOERDERLEISTUNGSFUEHLER SONDA MANDADA
5SONDA ACQUA DI RITORNO COLD WATER RETURN
PROBE SONDE RETOUR RUECKLAUFSONDE SONDA DE RETORNO
6SONDA FUMI FLUE PROBE SONDE DES FUMEES RAUCHSONDE SONDA HUMOS
7DIFFERENZIALE DI PRESSIONE PRESSURE
DIFFERENTIAL DIFFERENTIAL DE PRESSION DRUCKDIFFERENZIAL-SENSOR DIFERENCIAL DE
PRESION
8RESISTENZA AD
INCANDESCENZA IGNITER RESISTANCE GLUTWIDERSTAND RESISTENCIA
9VENTILATORE SCARICO FUMI EXHAUST FAN EXTRACTEUR DES
FUMEES ABGASVENTILATOR TURBINA EXPULSION
HUMOS
10 DOSATORE CARICAMENTO FEEDING SYSTEM SYSTEME
D’ALIMENTATION SPENDER DOSADOR
11 TERMOSTATO DI SICUREZZA THERMOSTAT THERMOSTAT RAUMTEMPERATURREGLER TERMOSTATO
12 PRESSOSTATO VACUUM SWITCH PRESSOSTAT DRUCKWAECHTER PRESOSTATO
13 SENSORE PORTE DOOR SENSOR SONDE PORTE TUERSONDE SENSOR PUERTA
14 CIRCOLATORE PUMP CIRCULATEUR UMWAELZPUMPE BOMBA DE CIRCULACION
UI /
PC PANNELLO COMANDI DISPLAY TABLEAU DE COMMANDE STEUERPANEEL PANEL DE MANDO
LIBRETTO 004776420 PALAZZETTI - 02/2018 - Palazzetti - PN - Italy

7
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS / TEHNIýNE KARAKTERISTIKE
Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
calorí¿ca total (cedida) / *Total värmeeffekt (kapacitet) - *Skupna toplotna moþ(izkoristek)
2.967 kcal/h
345 kW
7.970 kcal/h
9269 kW
*Potenza termica resa all’acqua
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
calorí¿ca total (cedida) / *Total värmeeffekt (kapacitet) - Oddana toplotna moþza vodo
2.060 kcal/h
24 kW
6.588 kcal/h
766 kW
Rendimento
Ef¿ciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet / Izkoristek 95,61 % 95,31 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, R|kgasernas temperatur, Tempera-
tura dimnih plinov
54,6 °C 86,5 °C
Portata fumi
Smoke Àow rate, Débit de fumée, Rauchmenge, Volumen de humos, R|kgasernas À|de, Volumen dimnih plinov 3,8 g/s 5,9 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränslef|rbrukning per timma / Poraba goriva / na uro 0,75 kg/h 2,02 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2) / Izpust CO (pri 13% O2) 162 mg/Nm319,2 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp r|kgaser / Izhod dimnih plinov Ø8 cm
Presa d’aria esterna
External Air inlet / Prise d’air externe/ Auenlufteinlasskammer / Toma de aire externa / Luftintag Ø10 cm
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle / Gorivo Pellet di legno
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / R|kkanalens drag / Vlek dimniãke tuljave 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
Minimum draft for Àue sizing - Minimale trek voor dimensionering schoorsteen
Tirage minimum pour le dimensionnement du conduit de fumée - Tiro mínimo para el dimensionamiento de la chimenea:
0.0 Pa
Super¿cie riscaldabile
Heatable surface / Behehizbare Fläche / Surfaces chauffées / Super¿cie calentable / Grelna povrãina 80 m2
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens / Foyer indiqué pour del volumes non
inférieurs à / Chimenea adecuada para cuartos no inferiors a / Peþprimerna za prostore s prostornino najmanj
50 m3
Pressione massima di esercizio / Maksimalni tlak v delovanju 2 bar
Contenuto d’acqua della caldaia / Koliþina vode v kotlu 20 litri
TYPE HP008S_0_10
REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES
STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung/ Encendido eléctrico / Absorberad effekt vid den elektriska tändningen 450 W
LIBRETTO 004776420 PALAZZETTI - 02/2018 - Palazzetti - PN - Italy
ECOFIRE®MIRELLA 10
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation / Fassungsvermögen Beschickungsbehälter / Capacidad
depósito de alimentación / Behållarens kapacitet / Volumen zalogovnika
45 kg
Peso
Weight / Poids / Gewicht / Peso / Vikt / Teåa180 kg
Stufa con circuito di combustione ermetico - Stove provided with sealed burning circuit
Appareils à circuit de combustion étanche - Raumluftunabhängiger Ofen - Estufa con circuito de combustión hermética

8
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS / TEHNIýNE KARAKTERISTIKE
REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES
STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung/ Encendido eléctrico / Absorberad effekt vid den elektriska tändningen 450 W
Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
calorí¿ca total (cedida) / *Total värmeeffekt (kapacitet) - *Skupna toplotna moþ(izkoristek)
2.967 kcal/h
3,45 kW
11.600 kcal/h
13,5 kW
*Potenza termica resa all’acqua
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
calorí¿ca total (cedida) / *Total värmeeffekt (kapacitet) - Oddana toplotna moþza vodo
2.060 kcal/h
2,4 kW
9.451 kcal/h
10,99 kW
Rendimento
Ef¿ciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet / Izkoristek 95,61 % 94,68 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur, Tempera-
tura dimnih plinov
54,6 °C 106,4 °C
Portata fumi
Smoke Àow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas Àöde, Volumen dimnih plinov 3,8 g/s 7,8 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma / Poraba goriva / na uro 0,75 kg/h 2,97 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2) / Izpust CO (pri 13% O2) 162 mg/Nm318 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser / Izhod dimnih plinov Ø8 cm
Presa d’aria esterna
External Air inlet / Prise d’air externe/ Auenlufteinlasskammer / Toma de aire externa / Luftintag Ø10 cm
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle / Gorivo Pellet di legno
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / Rökkanalens drag / Vlek dimniãke tuljave 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
Minimum draft for Àue sizing - Minimale trek voor dimensionering schoorsteen
Tirage minimum pour le dimensionnement du conduit de fumée - Tiro mínimo para el dimensionamiento de la chimenea:
0.0 Pa
Super¿cie riscaldabile
Heatable surface / Behehizbare Fläche / Surfaces chauffées / Super¿cie calentable / Grelna povrãina 115 m2
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens / Foyer indiqué pour del volumes non
inférieurs à / Chimenea adecuada para cuartos no inferiors a / Peþprimerna za prostore s prostornino najmanj
60 m3
Pressione massima di esercizio / Maksimalni tlak v delovanju 2 bar
Contenuto d’acqua della caldaia / Koliþina vode v kotlu 20 litri
TYPE HP008S_0_13
LIBRETTO 004776420 PALAZZETTI - 02/2018 - Palazzetti - PN - Italy
ECOFIRE®MIRELLA 13
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation / Fassungsvermögen Beschickungsbehälter / Capacidad
depósito de alimentación / Behållarens kapacitet / Volumen zalogovnika
45 kg
Peso
Weight / Poids / Gewicht / Peso / Vikt / Teåa180 kg
Stufa con circuito di combustione ermetico - Stove provided with sealed burning circuit
Appareils à circuit de combustion étanche - Raumluftunabhängiger Ofen - Estufa con circuito de combustión hermética

9
REQUISITI ELETTRICI, ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES
STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
Tensione
Voltage, Tension, Spannung, Tensión, Spänning 230 V
Frequenza
Frequency, Fréquence, Frequenz, Frecuencia, Frekvens 50 Hz
Potenza max assorbita in funzionamento
Max. power absorbed when working / Puissance maximum absorbée en fonctionnement /max. aufgenommene
Leistung (Betrieb) / Potencia máx. absorbida en funcionamiento / Max absorberad effekt under funktionen
110 W
Potenza assorbita all’accensione elettrica
Electric ignition / Allumage électrique / Elektrische Zündung/ Encendido eléctrico / Absorberad effekt vid den elektriska tändningen 450 W
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS / TEHNIýNE KARAKTERISTIKE
Min Max
*Potenza termica globale (resa)
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
calorí¿ca total (cedida) / *Total värmeeffekt (kapacitet) - *Skupna toplotna moþ(izkoristek)
4.085 kcal/h
4,75 kW
13.218 kcal/h
15,37 kW
*Potenza termica resa all’acqua
*Total Thermal power (yield) / *Puissance thermique globale (rendement) - *Gesamtwärmeleistung (resa) / *Potencia
calorí¿ca total (cedida) / *Total värmeeffekt (kapacitet) - Oddana toplotna moþza vodo
3.190 kcal/h
3,71 kW
12.083 kcal/h
14,05 kW
Rendimento
Ef¿ciency / Rendement / Wirkungsgrad / Rendimiento / Kapacitet / Izkoristek 96,76 % 94,96 %
Temperatura fumi
Smoke temperature, Tempèrature fumèes, Rauchtemperature, Temperatura humos, Rökgasernas temperatur, Tempe-
ratura dimnih plinov
65,7 °C 121,3 °C
Portata fumi
Smoke Àow rate, Débit de fumée, Rauchmenge, Volumen de humos, Rökgasernas Àöde, Volumen dimnih plinov 4,1 g/s 8,1 g/s
Consumo orario di combustibile
Hourly consumptiono / Consommation horaire / Bränsleförbrukning per timma / Poraba goriva / na uro 1 kg/h 3,302 kg/h
Emissioni di CO (al 13% di O2)
CO emission (at 13% O2) / CO Emissionen (13% O2) / CO-utsläpp (13% O2) / Izpust CO (pri 13% O2) 119,5 mg/Nm349,1 mg/Nm3
Uscita fumi
Smoke outlet / Évacuation fumées / Rauchaustritt / Salida humo / Utsläpp rökgaser / Izhod dimnih plinov Ø8 cm
Presa d’aria esterna
External Air inlet / Prise d’air externe/ Auenlufteinlasskammer / Toma de aire externa / Luftintag Ø10 cm
Combustibile
Fuel / Combustible / Brennstoff / Combustible / Bränsle / Gorivo Pellet di legno
Tiraggio della canna fumaria
Draft / Zug / Tirage / Tiro / Rökkanalens drag / Vlek dimniãke tuljave 12(±2) Pa
Tiraggio minimo per dimensionamento del camino:
Minimum draft for Àue sizing - Minimale trek voor dimensionering schoorsteen
Tirage minimum pour le dimensionnement du conduit de fumée - Tiro mínimo para el dimensionamiento de la chimenea:
0.0 Pa
Super¿cie riscaldabile
Heatable surface / Behehizbare Fläche / Surfaces chauffées / Super¿cie calentable / Grelna povrãina 130 m2
Stufa adatta per locali non inferiori a
Stove suitable for rooms of no less than / Heizofen für Räume mit mindestens / Foyer indiqué pour del volumes non
inférieurs à / Chimenea adecuada para cuartos no inferiors a / Peþprimerna za prostore s prostornino najmanj
40 m3
Pressione massima di esercizio / Maksimalni tlak v delovanju 2 bar
Contenuto d’acqua della caldaia / Koliþina vode v kotlu 20 litri
TYPE HP008S_1_15
LIBRETTO 004776420 PALAZZETTI - 02/2018 - Palazzetti - PN - Italy
ECOFIRE®MIRELLA 15
Capacità serbatoio di alimentazione
Feeding container capacity / Capacité réservoir d’alimentation / Fassungsvermögen Beschickungsbehälter / Capacidad
depósito de alimentación / Behållarens kapacitet / Volumen zalogovnika
45 kg
Peso
Weight / Poids / Gewicht / Peso / Vikt / Teåa180 kg
Stufa con circuito di combustione ermetico - Stove provided with sealed burning circuit
Appareils à circuit de combustion étanche - Raumluftunabhängiger Ofen - Estufa con circuito de combustión hermética

10
DIMENSIONI - DIMENSIONS - DIMENSIONS
ABMESSUNGEN - DIMENSIONES - DIMENSIONER - MERE
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL SLOVENSKA
QTUBO DI RITORNO INLET WATER TUYAU DE RETOUR RUECKLAUFROHR RETORNO POVRATNO CEV 1’’ gas M
RTUBO DI SCARICO DISCHARGE
WATER PIPE TUYAU DE VIDANGE ABFLUSSROHR DESAGÜE IZPUŠNA CEV 3/4’’ gas M
STUBO DI MANDATA OUTLET WATER TUYAU DE DÉPART VORLAUFSROHR MANDADA PRETOK CEVI 1’’ gas M
LIBRETTO 004776420 PALAZZETTI - 02/2018 - Palazzetti - PN - Italy
ECOFIRE®MIRELLA
S
Q
R
Ø80
1215
615
590
185
329
Ø60
119
305
166
214
225
69
102
138
585609
398 345
202 205 202

Ufficio libretti Palazzetti
La Ditta Palazzetti non si assume alcuna responsabilità per
eventuali errori del presente opuscolo e si ritiene libera di
variare senza preavviso le caratteristiche dei propri prodotti.
Palazzetti accepts no liability for any mistakes in this handbook
and is free to modify the features of its products without prior
notice.
Die Firma Palazzetti übernimmt für eventuelle Fehler in diesem
Heft keine Verantwortung und behält sich das Recht vor, die
Eigenschaften ihrer Produkte ohne Vorbescheid zu ändern.
Palazzetti décline toute responsabilité en cas d’erreurs dans
la présente documentation et conserve la faculté de modifier
sans préavis les caractéristiques de l’appareil.
La empresa Palazzetti no se responsabiliza de los errores
eventuales de este manual y tiene el derecho de modificar sin
previo aviso las características de sus productos.
LIBRETTO 004776420 PALAZZETTI - 02/2018 - Palazzetti - PN - Italy
Palazzetti Lelio s.p.a.
Via Roveredo, 103
cap 33080 - Porcia (PN) - ITALY
Internet: www.palazzetti.it
Per conoscere il centro di assistenza tecnica
(CAT) più vicino a te consulta il sito
www.palazzetti.it
oppure chiama il numero
