ECOFIRE LINDA
MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
Istruzioni originali
INSTALLATION, USE AND MAINTENANCE MANUAL
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Translation of the original instructions
MANUELD’INSTALLATION,D’UTILISATIONETDEMAINTENANCE
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes avant
l'installation, l'entretien ou l'utilisation du produit.
Traduction des instructions originales

IT
Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza
che ha voluto accordarci acquistando il nostro prodotto e ci
congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio il suo prodotto, la
invitiamo a seguire attentamente quanto descritto nel
presente manuale.
EN
Dear Customer,
We’d like to thank you for having purchased one of our
products and congratulate you on your choice.
To make sure you get the most out of your product, please
carefully follow the instructions provided in this manual.
FR
Cher client,
Nous souhaitons avant tout vous remercier de la préférence
que vous nous avez accordée en achetant notre produit et
vous félicitions pour votre choix.
Afin de vous permettre de profiter au mieux de votre
nouveau produit, nous vous invitons à suivre attentivement
les instructions reportées dans cette notice.

ITALIANO ENGLISH FRANÇAIS
004778560 - 17/11/2020 3
INDICE
1 PREMESSA GENERALE 5
1.1 Simbologia 5
1.2 Destinazione d’uso 5
1.3 Scopo e contenuto del manuale 5
1.4 Conservazione del manuale 5
1.5 Aggiornamento del manuale 5
1.6 Generalità 5
1.7 Conformità 6
1.8 Responsabilità del costruttore 6
1.9 Assistenza tecnica e manutenzione 7
1.10 Parti di ricambio 7
1.11 Targhetta matricola 7
1.12 Consegna dell’apparecchio 7
2 AVVERTENZE PER LA SICUREZZA 8
2.1 Avvertenze per l’installatore 8
2.2 Avvertenze per il personale tecnico addetto alla manutenzione 9
2.3 Avvertenze per l'utilizzatore 9
3 CARATTERISTICHE DEL COMBUSTIBILE 12
3.1 Caratteristiche del combustibile 12
3.2 Stoccaggio del pellet 12
4 CONOSCERE IL PRODOTTO 13
4.1 Descrizione 13

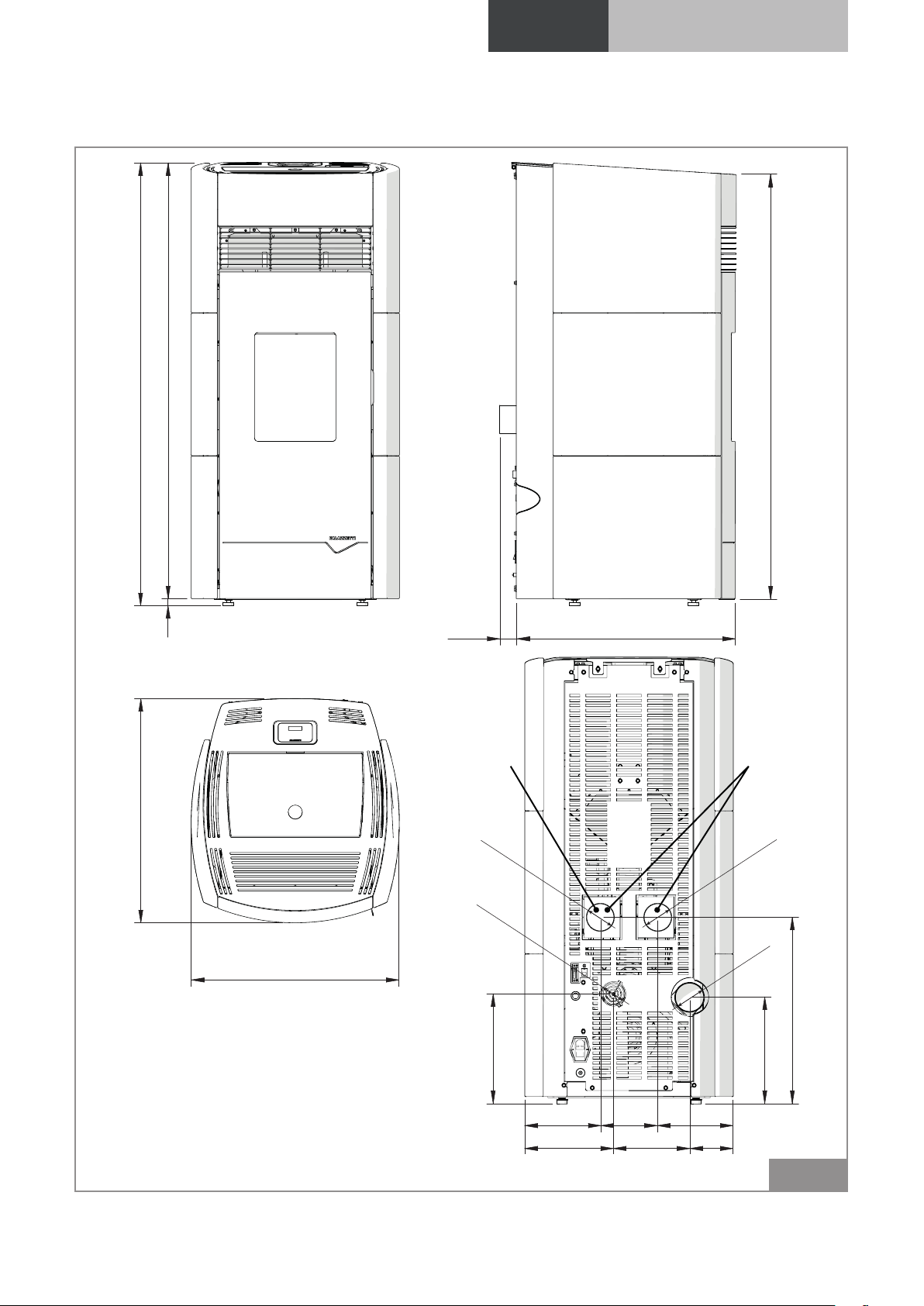

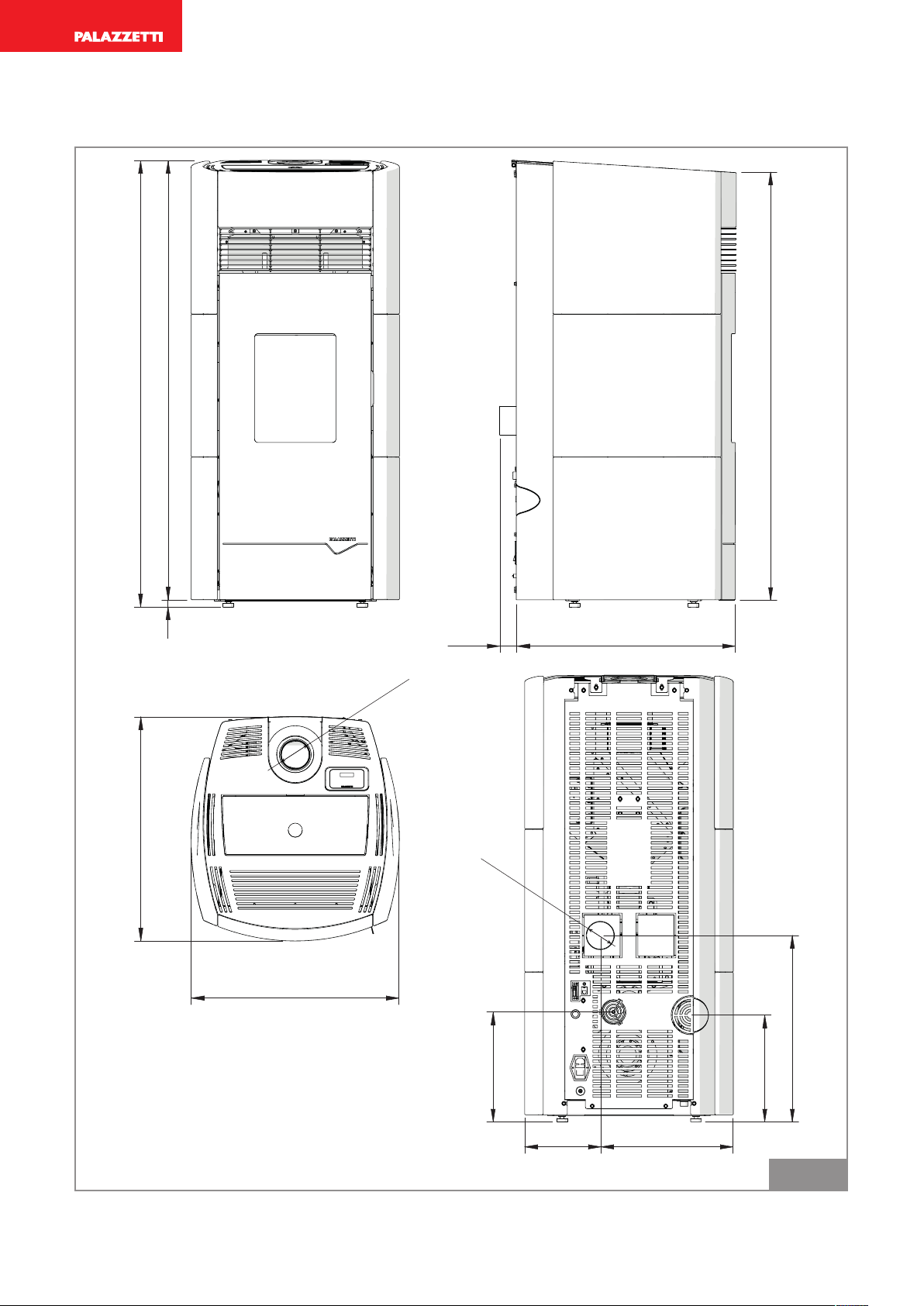

4.2 Dimensioni 16
4.3 Caratteristiche tecniche 18
4.4 Targhetta matricola 20
4.5 Schema elettrico 21
Utente e Installatore Installatore

4 004778560 - 17/11/2020
5 MOVIMENTAZIONE E TRASPORTO 24
5.1 Trasporto 24
5.2 Verifica piano d'appoggio 25
6 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE 25
6.1 Considerazioni generali 25
6.2 Precauzioni per la sicurezza 25
6.3 Luogo d’installazione 25
6.4 Aria comburente 27
6.5 Raccordo fumi 29
6.6 Scarico a tetto mediante camino tradizionale 31
7 INSTALLAZIONE 33
7.1 Considerazioni generali 33
7.2 Configurazioni installative LINDA US 33
7.3 Configurazioni installative LINDA 35
7.4 Livellamento dell’apparecchio 37
7.5 Circolazione dell’aria canalizzata 37
7.6 Installazione pareti refrattarie 38
7.7 Collegamento elettrico 40
7.8 Ottimizzazione della combustione 40
8 CONFIGURAZIONE INIZIALE 41
8.1 Configurazione 1 - Sonda ambiente 41
8.2 Configurazione 2 - Termostato ambiente 42
9 PRIMA ACCENSIONE 43
9.1 Carico pellet 43
9.2 Primo avvio 43
10MANUTENZIONE 44
10.1 Manutenzione del sistema fumario 44
10.2 Manutenzione dell'apparecchio 44
10.3 Programma di pulizia e manutenzione 45
10.4 Pulizia condotto di evacuazione fumi LINDA 46
10.5 Pulizia condotto di evacuazione fumi LINDA US 46
10.6 Pulizia interna del focolare 47
10.7 Pulizia del vetro 48
10.8 Pulizia del collettore fumi 48
11 DEMOLIZIONE E SMALTIMENTO 49

ITALIANO ENGLISH FRANÇAIS
004778560 - 17/11/2020 5
1 PREMESSA GENERALE
Le apparecchiature da riscaldamento Palazzetti
sono costruite e collaudate seguendo le prescri-
zioni di sicurezza indicate nelle direttive europee
di riferimento.
La stampa, la traduzione e la riproduzione anche
parziale del presente manuale s’intendono vin-
colate dall’autorizzazione Palazzetti. Le informa-
zioni tecniche, le rappresentazioni grafiche e le
specifiche presenti in questo manuale non sono
divulgabili.
Non operare se non si sono ben comprese tutte
le informazioni riportate nel manuale; in caso di
dubbi richiedere sempre la consulenza o l’inter-
vento di personale specializzato Palazzetti.
Palazzetti si riserva il diritto di modificare spe-
cifiche e caratteristiche tecniche e/o funzionali
del prodotto in qualsiasi momento senza darne
preavviso.
1.1 Simbologia
Nel presente manuale i punti di rilevante impor-
tanza sono evidenziati dalla seguente simbologia:
INDICAZIONE: Indicazioni concernenti
il corretto utilizzo dell'apparecchio e le
responsabilità dei preposti.
ATTENZIONE: Punto nel quale viene
espressa una nota di particolare
rilevanza.
PERICOLO: Viene espressa un’impor-
tante nota di comportamento per
la prevenzione di infortuni o danni
materiali.
1.2 Destinazione d’uso
L'apparecchio, oggetto del presente ma-
nuale, è una stufa per riscaldamento
domestico da interno, alimentata esclu-
sivamente a pellet di legno mediante ca-
ricamento automatico.
L’apparecchio deve funzionare solo con
la porta del focolare chiusa.
La destinazione d’uso indicata è valida solo per
apparecchi in piena efficienza strutturale, mec-
canica ed impiantistica.
1.3 Scopo e contenuto del manuale
Lo scopo del manuale è quello di fornire le regole
fondamentali e di base per una corretta installa-
zione dell'apparecchio.
La scrupolosa osservanza di quanto in esso de-
scritto garantisce un elevato grado di sicurezza e
produttività dell'apparecchio.
1.4 Conservazione del manuale
Conservazione e consultazione
Il manuale deve essere conservato con cura e
deve essere sempre disponibile per la consul-
tazione, sia da parte dell’utilizzatore che degli
addetti al montaggio e alla manutenzione.
Il manuale d’installazione è parte integrante
dell’apparecchio.
Deterioramento o smarrimento
In caso di necessità fare richiesta di un’ulteriore
copia a Palazzetti.
Cessione dell’apparecchio
In caso di cessione dell’apparecchio l’utente è ob-
bligato a consegnare al nuovo acquirente anche
il presente manuale.
1.5 Aggiornamento del manuale
Il presente manuale rispecchia lo stato dell’ar-
te al momento dell’immissione sul mercato
dell'apparecchio.
I prodotti già presenti sul mercato, con la relativa
documentazione tecnica, non verranno conside-
rati da Palazzetti carenti o inadeguati a seguito
di eventuali modifiche, adeguamenti o applica-
zione di nuove tecnologie su prodotti di nuova
commercializzazione.
1.6 Generalità
Le indicazioni riportate nel presente manuale
valgono come regola generale; devono comun-
que essere rispettate tutte le norme previste
dalla legislazione locale, nazionale ed europea
vigente nel paese dove l’apparecchio è installato.
Informazioni
In caso di scambio di informazioni con il Costrut-
tore dell'apparecchio fare riferimento al numero
di serie ed ai dati identificativi indicati sulla tar-
ghetta matricola.
In caso di problemi, contattare il rivenditore o un
tecnico qualificato autorizzato dal costruttore;
in caso di riparazione, richiedere l’uso di ricambi
originali.
Controllare e pulire periodicamente il condotto
di uscita fumi (collegamento alla canna fumaria).

6 004778560 - 17/11/2020
La stufa a pellet non è un apparecchio di cottura.
Conservare il presente manuale di istruzioni, che
sarà parte integrante della stufa per tutta la sua
vita utile. In caso di vendita o cessione della stufa
a un altro utente, assicurarsi sempre che il libret-
to accompagni il prodotto.
In caso di smarrimento, contattare il costruttore
o il rivenditore autorizzato per una copia.
Manutenzione
Le operazioni di manutenzione devono essere
eseguite da personale qualificato e abilitato ad
intervenire sull'apparecchio a cui fa riferimento il
presente manuale.
Responsabilità delle opere di installazione
La responsabilità delle opere eseguite per l’in-
stallazione dell'apparecchio non può essere con-
siderata a carico della Palazzetti; essa è e rimane
a carico dell’installatore, al quale è demandata
l’esecuzione delle verifiche relative alla canna
fumaria, alla presa d’aria e alla correttezza delle
soluzioni di installazione proposte.
1.7 Conformità
Gli apparecchi, oggetto del presente manuale,
sono conformi alle disposizioni legislative delle
seguenti direttive comunitarie:
2014/30/UE: Direttiva Compatibilità
Elettromagnetica
2014/35/UE: Direttiva Bassa Tensione
2017/2102/UE: Direttiva RoHS
2009/125/CE: Direttiva Progettazione
Ecocompatibile
2014/53/UE: Direttiva RED (Radio Equipment
Directive)
REGOLAMENTO (UE) N. 305/2011 (CPR)
REGOLAMENTO (UE) 2015/1185 (ECODESIGN)
Sono state applicate le seguenti norme armoniz-
zate e/o regolamenti:
EMCD:
- EN 55014-1:2017
- EN 61000-3-2:2015
- EN 61000-3-3:2014 /EC:2016
- EN 55014-2:2015
EMF:
- EN 62233:2008 / EC:2008
LVD:
- EN 60335-1:2013 /EC:2014 /A11:2015 /A13:2017
- EN 60335-2-102:2007 /A1:2011
CPR:
- EN 14785:2006
1.8 Responsabilità del costruttore
Con la consegna del presente manuale
Palazzetti declina ogni responsabilità,
sia civile che penale, diretta o indiretta,
dovuta a:
• installazione non conforme alle normative vi-
genti nel paese e alle direttive di sicurezza;
• inosservanza parziale o totale delle istruzioni
contenute nel manuale;
• installazione da parte di personale non qualifi-
cato e/o non addestrato;
• uso non conforme alle direttive di sicurezza;
• modifiche e/o riparazioni non autorizzate dal
costruttore effettuate sull'apparecchio;
• carenza di manutenzione;
• eventi eccezionali.

ITALIANO ENGLISH FRANÇAIS
004778560 - 17/11/2020 7
1.9 Assistenza tecnica e
manutenzione
Palazzetti mette a disposizione una fitta rete di
centri di assistenza con tecnici specializzati, for-
mati e preparati.
La sede centrale e la nostra rete vendita è a vostra
disposizione per indirizzarvi al più vicino centro
di assistenza autorizzato.
1.10 Parti di ricambio
Impiegare esclusivamente parti di ricambio
originali.
Non attendere che i componenti siano logorati
dall’uso prima di procedere alla loro sostituzione.
Sostituire un componente usurato prima della
rottura favorisce la prevenzione degli infortuni
derivanti da incidenti causati proprio dalla rot-
tura improvvisa dei componenti, che potrebbero
provocare gravi danni a persone e cose.

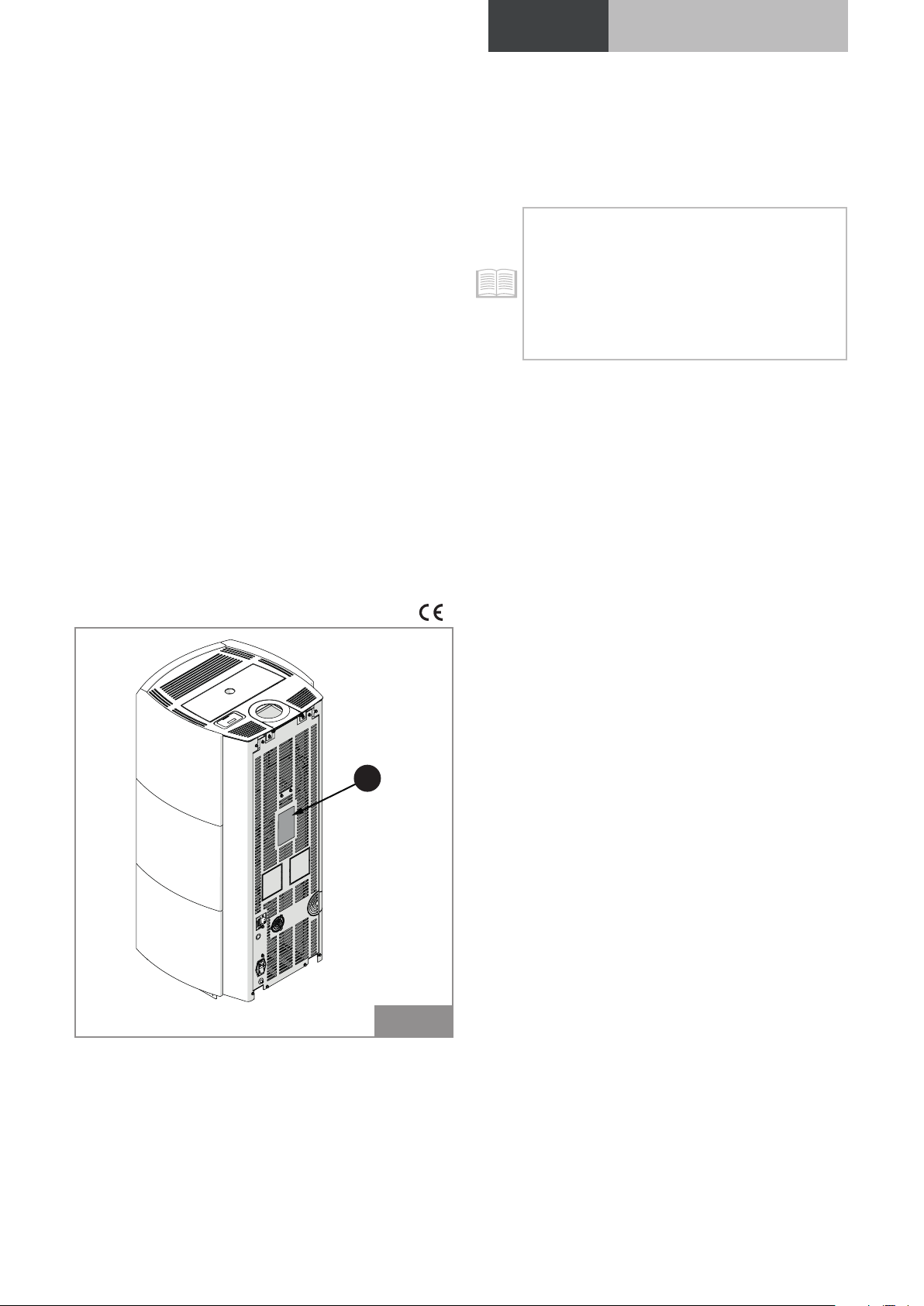

1.11 Targhetta matricola
La targhetta matricola (A) è posta nella parte
posteriore (Fig. 1) e riporta tutti i dati caratteristici
relativi all'apparecchio, compresi i dati del Co-
struttore, il numero di Matricola e il marchio .
A
Fig. 1
Il numero di Matricola deve essere sempre indi-
cato per qualsiasi tipo di richiesta riguardante
l'apparecchio.
1.12 Consegna dell’apparecchio
L’apparecchio viene consegnato perfettamente
imballato e fissato ad una pedana in legno che
ne permette la movimentazione mediante car-
relli elevatori e/o altri mezzi.
All’interno dell’apparecchio viene alle-
gato il seguente materiale:
• manuale di uso, installazione e manu-
tenzione;
• etichetta codice a barre;
• libretto display.

8 004778560 - 17/11/2020
2 AVVERTENZE PER LA
SICUREZZA
2.1 Avvertenze per l’installatore
Osservare le prescrizioni indicate nel
presente manuale.
Le istruzioni di montaggio e
smontaggio dell’apparecchio
sono riservate ai soli tecnici
specializzati.
L'installazione, l'utilizzo e la manu-
tenzione del prodotto devono essere
fatti in conformità con le disposizioni
del costruttore e nel rispetto delle
normative. Il mancato rispetto delle
indicazioni fornite ed operazioni non
corrette possono essere causa di situa-
zioni di pericolo, danni a cose, persone,
animali, problemi di salute o anomalie
di funziona mento.
L’installazione, il collegamento elettri-
co, la verifica del funzionamento e la
manutenzione vanno eseguite esclu-
sivamente da personale autorizzato e
qualificato.
L'installazione e la manutenzione del
prodotto devono essere eseguite esclu-
sivamente da personale qualificato ed
in possesso di adeguata conoscenza
del prodotto stesso. Usare solo ricambi
originali consigliati dal produttore.
La responsabilità delle opere eseguite
nello spazio d’ubicazione dell'apparec-
chio è, e rimane, a carico dell’utilizzato-
re; a quest’ultimo è demandata anche
l’esecuzione delle verifiche relative alle
soluzioni d’installazione proposte.
L’installatore deve ottemperare a tutti
i regolamenti di sicurezza locali, nazio-
nali ed europei.
L’apparecchio dovrà essere installato
su pavimenti con adeguata capacità
portante.
Verificare che le predisposizioni
della canna fumaria e della
presa d’aria siano conformi al
tipo d’installazione.
Non effettuare collegamenti elettrici
volanti con cavi provvisori o non isolati.
Verificare che la messa a terra dell’im-
pianto elettrico sia efficiente.
L’installatore, prima di avviare le fasi di
montaggio o di smontaggio dell'appa-
recchio, deve ottemperare alle precau-
zioni di sicurezza previste per legge e in
particolare a:
• non operare in condizioni avverse;
• deve operare in perfette condizioni
psicofisiche e deve verificare che i di-
spositivi antinfortunistici individuali e
personali siano integri e perfettamen-
te funzionanti;
• deve indossare guanti e scarpe
antinfortunistiche;
• deve usufruire di utensili muniti di
isolamento elettrico;
• deve accertarsi che l’area interessata
alle fasi di montaggio/smontaggio sia
libera da ostacoli.
Installare il prodotto in locali che non
siano a pericolo incendio e predisposti
di tutti i servizi quali alimentazioni (aria
ed elettriche) e scarichi per i fumi.
Valutare le condizioni statiche del piano
su cui graviterà il peso del prodotto e
provvedere ad un adeguato isolamen-
to nel caso sia costruito in materiale
infiammabile (es. legno, moquette,
plastica).
Parti elettriche in tensione: alimentare
il prodotto solo dopo aver completato il
suo assemblaggio.

ITALIANO ENGLISH FRANÇAIS
004778560 - 17/11/2020 9
2.2 Avvertenze per il personale
tecnico addetto alla manutenzione
Le operazioni di manutenzione devono
essere eseguite solo da personale auto-
rizzato e qualificato.
Osservare le prescrizioni indicate nel
presente manuale.
Usare sempre i dispositivi di sicurezza
individualeeglialtrimezzidiprotezione.
Prima di iniziare qualsiasi operazio-
ne di manutenzione assicurarsi che
l’apparecchio, nel caso in cui sia stato
utilizzato, si sia raffreddato.
Qualora anche uno solo dei dispositivi
di sicurezza risultasse non funzionante,
l'apparecchio è da considerarsi non
funzionante.
Scollegare l'apparecchio dalla rete
elettrica prima di effettuare qualsiasi
operazione di manutenzione.
Scollegare l'apparecchio dalla rete elet-
trica prima di intervenire su parti elet-
triche, elettroniche, connettori e parti
in movimento (sistemi di caricamento
pellet, sistemi automatici di pulizia bra-
ciere, etc).
2.3 Avvertenze per l'utilizzatore
Per il corretto uso del prodotto e delle
apparecchiature elettroniche ad essa
collegate e per prevenire incidenti si
devono sempre osservare le indicazioni
riportate nel presente manuale.
L'apparecchio presenta delle superfici
esterne particolarmente calde (porta,
maniglia, vetro, tubi uscita fumi, ecc.).
Occorre quindi evitare di entrare in
contatto con queste parti senza ade-
guati indumenti di protezione o appo-
siti mezzi, come ad esempio guanti a
protezione termica o sistemi di aziona-
mento tipo “maniglia fredda”.
Per questo motivo si raccomanda la
massima cautela durante il funziona-
mento in particolare:
Non toccare e non avvicinarsi
al vetro della porta focolare,
potrebbe causare ustioni; non
guardare la fiamma per lungo
tempo.
Non appoggiare direttamente
biancheria sull'apparecchio con
l'intento di farla asciugare: peri-
colo di incendio.
• non toccare lo scarico dei fumi;
• non eseguire pulizie di qua-
lunque tipo;
• non scaricare le ceneri;
• non aprire la porta focolare;
• non aprire il cassetto cenere
(ove previsto).
L'apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e
da persone con ridotte capacita fisiche,
sensoriali o mentali, o prive di espe-
rienza o della necessaria conoscenza,
purché sotto sorveglianza oppure dopo
che le stesse abbiano ricevuto istruzioni
relative all'uso sicuro dell'apparecchio e

10 004778560 - 17/11/2020
alla comprensione dei pericoli ad esso
inerenti. I bambini non devono giocare
con l'apparecchio. La pulizia destinata
ad essere effettuata dall'utilizzatore
non deve essere effettuata da bambini
senza sorveglianza.
Prima di iniziare qualsiasi operazione,
l’utente o chiunque si appresti ad
operare sul prodotto dovrà aver letto
e compreso l’intero contenuto del
presente manuale di installazione e
utilizzo. Errori o cattive impostazioni
possono provocare condizioni di peri-
colo e/o funzionamento irregolare.
L'utente non specializzato deve essere
tutelato dall'accesso a qualunque
parte possa esporlo a pericoli. Non deve
perciò essere autorizzato ad intervenire
su parti interne a rischio (elettrico o
meccanico), nemmeno se è prescritto
il distacco dell'alimentazione elettrica.
Rispettare le istruzioni e gli avvertimen-
ti evidenziati dalle targhette esposte
sull'apparecchio.
Le targhette sono dispositivi antinfortu-
nistici, pertanto devono essere sempre
perfettamente leggibili. Qualora risul-
tassero danneggiate ed illeggibili è
obbligatorio sostituirle, richiedendone
il ricambio originale al Costruttore.
Seguire scrupolosamente il program-
ma di manutenzione ordinaria e
straordinaria.
Non impiegare l'apparecchio senza
prima avere eseguito la pulizia
giornaliera.
Non utilizzare l'apparecchio in caso di
funzionamento anomalo, sospetto di
rottura o rumori insoliti.
In caso di guasto o malfunzionamento,
spegnerel'apparecchioecontattareim-
mediatamente il tecnico specializzato.
Non gettare acqua sull'apparecchio in
funzionamento o per spegnere il fuoco
nel braciere.
Non spegnere l'apparecchio scollegan-
do la connessione elettrica di rete.
Non appoggiarsi sulla porta aperta,
potrebbe compromettere la stabilita
dell'apparecchio.
Non usare l'apparecchio come suppor-
to ad ancoraggio di qualunque tipo.
È vietato utilizzare il prodotto come
scala o struttura di appoggio.
Non pulire l'apparecchio fino a comple-
to raffreddamento di struttura e ceneri.
Toccare la porta solo ad apparecchio
freddo.
In caso di fuoriuscita di fumo nella
stanza o di esplosione ai danni del di-
spositivo, spegnerlo, areare il locale e
contattare immediatamente l’installa-
tore/il tecnico addetto all’assistenza.
In caso di incendio nella canna fuma-
ria, spegnere l'apparecchio, scollegarlo
dall’alimentazione e non aprire lo
sportello. Quindi chiamare le autorità
competenti.
In caso di guasto al sistema di accen-
sione, non accendere l'apparecchio con
materiali infiammabili.
In apparecchi dotati di alimentazione
elettrica, se avviene la formazione di
gas/fumi incombusti all'interno del
focolare, non disconnettere l'alimen-
tazione elettrica ed allontanarsi il più
possibile dall'apparecchio.
In caso di malfunzionamento dell'appa-
recchio dovuto ad un tiraggio non otti-
male della canna fumaria effettuarne la
pulizia seguendo la procedura descritta
nel paragrafo "10.1 Manutenzione del
sistema fumario" a pagina 44.
Non toccare le parti verniciate durante
il funzionamento per evitare danneg-
giamenti alla verniciatura.
Ogni responsabilità per un uso impro-
prio del prodotto è totalmente a carico
dell’utente e solleva il produttore da
ogni responsabilità civile e penale.

ITALIANO ENGLISH FRANÇAIS
004778560 - 17/11/2020 11
È vietato far funzionare l'appa-
recchio con la porta aperta.
È vietato utilizzare l'apparecchio se il
vetro o le guarnizioni della porta sono
danneggiati.
Qualsiasi tipo di manomissione o di so-
stituzione non autorizzata di particolari
non originali del prodotto può essere
pericoloso per l’incolumità dell’opera-
tore e sollevano la ditta da ogni respon-
sabilità civile e penale.
È vietato caricare manualmente
il pellet nel braciere, poiché tale
comportamento scorretto po-
trebbe generare una quantità
anomala di gas incombusti, con
il conseguente rischio di esplo-
sione all’interno della camera.
L’accumulo di pellet incombusto nel
braciere dopo una mancata accensione
deve essere rimosso prima di procedere
con un nuovo tentativo di accensione.
Se il braciere non viene pulito e sotto-
posto a interventi di manutenzione si
possono verificare malfunzionamenti
ed esplosioni all’interno dell'apparec-
chio. Assicurarsi di rimuovere ogni trac-
cia di materiale o incrostazione dai fori
del braciere e di pulirli, ogni volta che
si svuotano le ceneri oppure in caso di
mancata accensione. Assicurarsi che la
dimensione dei fori del braciere non si
riduca, poiché ciò avrebbe un effetto
negativo sulla prestazione in sicurezza
dell'apparecchio.
Non lavare il prodotto con acqua. L’ac-
qua potrebbe penetrare all’interno
dell’unità e guastare gli isolamenti
elettrici, provocando scosse elettriche.
Non sostare per un lungo periodo da-
vanti al prodotto in funzione.
Unusoerratodelprodottoouninterven-
to di manutenzione scorretto possono
comportare un serio rischio di esplosio-
ne nella camera di combustione.
Utilizzare esclusivamente il combu-
stibile raccomandato dal produttore.
Il prodotto non deve essere utilizzato
come inceneritore.
È vietato utilizzare benzina, combustibi-
le per lampade, kerosene, accendifuoco
liquido per legna, alcool etilico o liquidi
simili per accendere o ravvivare una
fiamma in questo apparecchio. Tenere
questi liquidi a debita distanza dall'ap-
parecchio durante il funzionamento.
È vietato mettere nel serbatoio combu-
stibili diversi da pellet di legno.
Alcuni consigli per evitare fenomeni di
corrosione:
• effettuare accuratamente le opera-
zioni di pulizia ordinaria evitando i
depositi di cenere;
• alimentare l’apparecchio solo con
combustibile avente le caratteristiche
riportate alla voce "Caratteristiche
del combustibile";
• non utilizzare solventi, acidi, detersivi
o prodotti aggressivi per la pulizia
diretta del vetro o di altri componenti
del prodotto;
• evitare di lasciare il prodotto in con-
dizioni ambienti sfavorevoli (umidità,
salinità dell’aria, intemperie, ecc.);
• se l’apparecchio non viene utilizzato
per un lungo tempo (es. periodo
estivo), disconnettere il tubo di ingres-
so dell’aria comburente e introdurre
nella camera di combustione dei sac-
chetti disidratanti per assorbire l’umi-
dità dell’aria assicurandosi di rimuo-
verli alla riaccensione del prodotto.

12 004778560 - 17/11/2020
3 CARATTERISTICHE DEL
COMBUSTIBILE
3.1 Caratteristiche del combustibile
II pellet (Fig. 2) è un composto costituito da varie
tipologie di legno pressato con procedimenti
meccanici nel rispetto delle normative a tutela
dell'ambiente, e l'unico combustibile previsto per
questo tipo di apparecchio.
Fig. 2
L'efficienza e la potenzialità termica dell'appa-
recchio possono variare in relazione al tipo e alla
qualità del pellet utilizzato.
Consigliamo l'uso di pellet classe A1 (norma ISO
17225-2, ENplus A1, DIN Plus o NC 444 categoria
"High Performance NF Pellets biocarburanti
Qualità").
L'apparecchio è dotato di un serbatoio di conte-
nimento del pellet della capacità indicata nella
tabella dei dati caratteristici nel Libretto Prodotto
allegato.
II vano di caricamento è posizionato nella parte
superiore, deve essere sempre apribile per poter
effettuare la carica del pellet e deve restare chiuso
durante il funzionamento dell'apparecchio.
È vietato usare l'apparecchio come in-
ceneritore di rifiuti.
3.2 Stoccaggio del pellet
II pellet deve essere conservato in un
ambiente asciutto, non troppo freddo
e mantenendo i sacchi chiusi.
Si consiglia di conservare alcuni sacchi di pellet
nel locale di utilizzo dell'apparecchio o in un
locale attiguo purché sia a temperatura e umidità
adeguate e a una distanza di sicurezza (almeno
un metro) da fonti di calore.
II pellet umido e/o freddo (5 °C) riduce la poten-
zialità termica del combustibile ed obbliga ad
effettuare maggiore manutenzione di pulizia del
braciere (materiale incombusto) e del focolare.
Porre particolare attenzione nello stoc-
caggio e movimentazione dei sacchi di
pellet. Deve essere evitata la sua fran-
tumazione e la formazione di segatura.
Se viene immessa segatura nel serbatoio dell'ap-
parecchio, questa potrebbe causare il blocco del
sistema di carica del pellet.
L'utilizzo di pellet di qualità scadente può com-
promettere il normale funzionamento dell'ap-
parecchio e determinare la decadenza della
garanzia.

ITALIANO ENGLISH FRANÇAIS
004778560 - 17/11/2020 13
4 CONOSCERE IL PRODOTTO

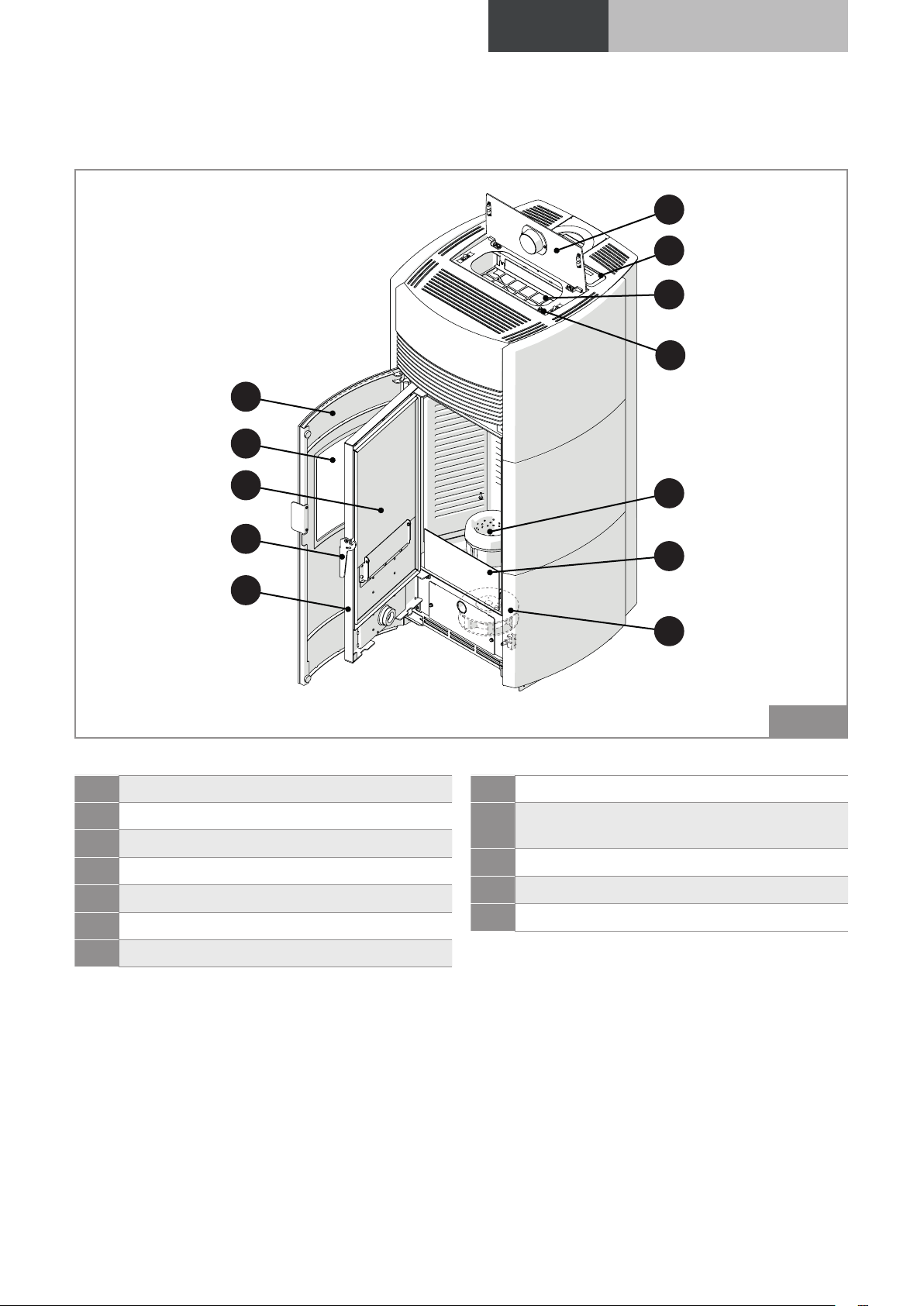

4.1 Descrizione
8
7
6
9
10
11
12
1
2
3
4
5
Fig. 3
1Porta estetica
2Vetro porta estetica
3Vetro porta tecnica
4Maniglia di apertura
5Porta tecnica focolare
6Ventilatore ambiente
7Cassetto cenere
8Braciere
9Microinterruttore chiusura serbatoio
pellet
10 Serbatoio pellet
11 Display
12 Coperchio serbatoio

14 004778560 - 17/11/2020
LINDA US LINDA US - PRO 2
7
6 6
4
5
2
3
1
4
5
2
3
1
Fig. 4
1Cavo di alimentazione
2Termostato a riarmo manuale
3Interruttore di accensione
4Tubo aria comburente
5Connettore RJ11
6Tubo di uscita fumi
7Ventilatore posteriore

ITALIANO ENGLISH FRANÇAIS
004778560 - 17/11/2020 15

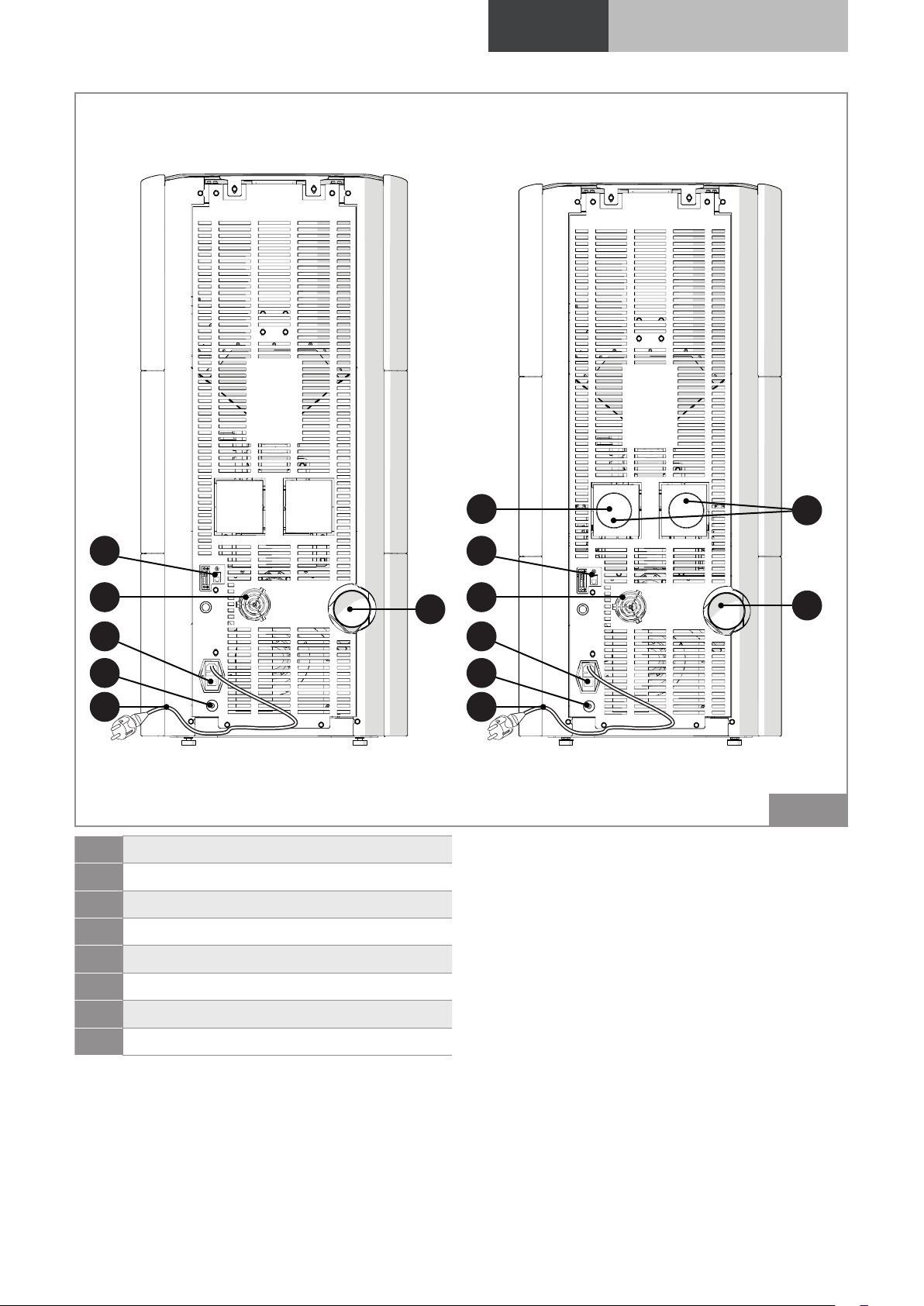

LINDA LINDA - PRO 2/PRO 3
4
5
66
8
2
3
7
1
4
5
2
3
1
Fig. 5
1Cavo di alimentazione
2Termostato a riarmo manuale
3Interruttore di accensione
4Tubo aria comburente
5Connettore RJ11
6Tubo di uscita fumi
7Ventilatore posteriore (PRO2)
8Ventilatori posteriori (PRO3)

16 004778560 - 17/11/2020
4.2 Dimensioni
LINDA US
1259
1206
Ø80/130
Ø80 (*)
589
213 375
634
61847 (*)
Ø 130 ingresso aria
Ø 80 uscita fumi
(*) solo per versioni PRO2
123920
310
526
301
Ø 130 ingresso aria
Ø 80 uscita fumi
(*) solo per versioni PRO2
Dimensioni in mm
Fig. 6

ITALIANO ENGLISH FRANÇAIS
004778560 - 17/11/2020 17
1259
1206
Ø80 (*)
Ø80 (*)
Ø60
Ø80
589
213 162
634
61847 (*)
Ø 60 ingresso aria
Ø 80 uscita fumi
(*) solo per versioni PRO2-PRO3
123920
310
526
301
213
251 218 120
PRO3
PRO2
Ø 60 ingresso aria
Ø 80 uscita fumi
(*) solo per versioni PRO2-PRO3
Dimensioni in mm
Fig. 7
LINDA

18 004778560 - 17/11/2020
4.3 Caratteristiche tecniche
LINDA US LINDA US 9 LINDA US 12
Min Max Min Max
Potenza termica globale (resa) kcal/h 3095,44 7738,61 3095,44 10318,14
kW 3,6 93,6 12
Rendimento % 94 92,4 94 91,3
Temperatura fumi °C 69,3 127,9 69,3 162,2
Portata fumi g/s 4,28 6,13 4,28 7,09
Consumo orario di combustibile kg/h 0,79 2,02 0,79 2,73
Emissioni di CO (al 13% di O2) mg/
Nm3114 28 114 35
Uscita fumi mm Ø 80
Presa d’aria esterna mm Ø 130
Combustibile Pellet di legno
Tiraggio della canna fumaria Pa 12 (±2)
Tiraggio minimo per dimensionamento del
camino Pa 0,0
Stufa adatta per locali non inferiori a m330 30
Capacità serbatoio di alimentazione kg 16
Peso kg 190
N° di ventilatori posteriori n° - 1 (Pro 2)
Portata dei ventilatori posteriori m3/h - 140
Dati elettrici LINDA US 9 LINDA US 12
Tensione V 230
Frequenza Hz 50
Potenza max assorbita in funzionamento W 70
Potenza assorbita all’accensione elettrica W 370

ITALIANO ENGLISH FRANÇAIS
004778560 - 17/11/2020 19
LINDA LINDA 9 LINDA 12
Min Max Min Max
Potenza termica globale (resa) kcal/h 3095,44 7738,61 3095,44 10318,14
kW 3,6 93,6 12
Rendimento % 90,4 90,9 90,4 89,6
Temperatura fumi °C 103,9 149,6 103,9 187,9
Portata fumi g/s 4,52 6,56 4,52 7,81
Consumo orario di combustibile kg/h 0,8 2,07 0,8 2,78
Emissioni di CO (al 13% di O2) mg/
Nm3157 17 157 22
Uscita fumi mm Ø 80
Presa d’aria esterna mm Ø 60
Combustibile Pellet di legno
Tiraggio della canna fumaria Pa 12 (±2)
Tiraggio minimo per dimensionamento del
camino Pa 0,0
Stufa adatta per locali non inferiori a m330 30
Capacità serbatoio di alimentazione kg 22
Peso kg 190
N° di ventilatori posteriori n° 1 (Pro 2) 2 (Pro 3)
Portata dei ventilatori posteriori m3/h 140 140
Dati elettrici LINDA 9 LINDA 12
Tensione V 230
Frequenza Hz 50
Potenza max assorbita in funzionamento W 70
Potenza assorbita all’accensione elettrica W 370

20 004778560 - 17/11/2020
4.4 Targhetta matricola
Palazzetti Lelio S.p.A. - via Roveredo 103 - 33080 Porcia (PN)
20
DOP Nr. 000001385 – N.B. 2456 EN 14785:2006
Apparecchio per il riscaldamento domestico alimentato con pellet di legno
TYPE N.
Matr N° - - - - - -
Combustibile F Pellet
Potenza termica max introdotta PImax ...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
kW
Potenza termica min introdotta PImin kW
Potenza termica nominale Pmax kW
Potenza termica ridotta Pmin kW
Rendimento alla potenza nominale EFFmax %
Rendimento alla potenza ridotta EFFmin %
Emissioni di CO alla potenza nominale(13%O2) COmax mg/Nm3
Emissioni di CO alla potenza ridotta(13%O2) COmin mg/Nm3
Polveri alla potenza nominale(13%O2) Dust mg/Nm3
Temperatura fumi Tf °C
Distanza minima da materiali infiammabili X1/X2/Y mm
Tensione V V
Frequenza f Hz
Potenza max assorbita in funzionamento Wmin W
Potenza max assorbita in accensione Wmax W
Leggere e seguire le istruzioni di uso e manutenzione
Usare solo il combustibile raccomandato
Made in Italy
Fig. 8
FCombustibile
PImax Potenza termica max introdotta
PImin Potenza termica min introdotta
Pmax Potenza termica nominale
Pmin Potenza termica ridotta
EFFmax Rendimento alla potenza nominale
EFFmin Rendimento alla potenza ridotta
COmax Emissioni di CO alla potenza nomi-
nale (13%O2)
COmin Emissioni di CO alla potenza ridotta
(13%O2)
Dust Polveri alla potenza nominale
(13%O2)
Tf Temperatura fumi
X1/X2/Y Distanza minima da materiali
infiammabili
VTensione
fFrequenza
Wmin Potenza max assorbita in
funzionamento
Wmax Potenza max assorbita in accensione
