Palazzetti TERMOPALEX HWT 78F Installation guide

LIBRETTO PRODOTTO
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
PRODUCT TECHNICAL DETAILS
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
PRODUKTHANDBUCH
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
Vor der Installation, Wartung und Verwendung die Anleitu-
gen stets aufmerksam durchlesen.
MANUEL DU PRODUIT
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes avant l'in-
stallation, l'entretien ou l'utilisation du produit.
DATOS TÉCNICOS DEL PRODUCTO
Este manual es parte integrante del producto.
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto.

Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza
che ha voluto accordarci acquistando il nostro prodotto e ci
congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio il suo Termopalex,
la invitiamo a seguire attentamente quanto descritto nel
presente manuale.
Dear Customer,
We’d like to thank you for having purchased one of our
products and congratulate you on your choice.
To make sure you get the most out of your Termopalex, please
carefully follow the instructions provided in this manual.
Sehr geehrter Kunde,
Zuallererst möchten wir Ihnen für den uns gewährten Vorzug
danken und Ihnen zur Wahl gratulieren.
Damit Sie Ihren neuen Termopalex so gut wie möglich
benutzen können, bitten wir Sie, die in dieser Bedienungs- und
Wartungsanleitung enthaltenen Angaben genau zu befolgen.
Cher client,
Nous souhaitons avant tout vous remercier de la préférence
que vous nous avez accordée en achetant notre produit et
vous félicitions pour votre choix.
Afin de vous permettre de profiter au mieux de votre nouveau
Termopalex, nous vous invitons à suivre attentivement les
instructions reportées dans cette notice.
Estimado Cliente,
Deseamos agradecerle por la preferencia que nos ha otorgado
adquiriendo nuestro producto y lo felicitamos por su elección.
Para el mejor uso de su Termopalex, lo invitamos a leer con
atención cuanto se describe en el presente manual.

Libretto prodotto - Product technical details - Produkthandbuch - Manuel de produit -
Datos técnicos del producto - 004777740 - 23/12/2019
3

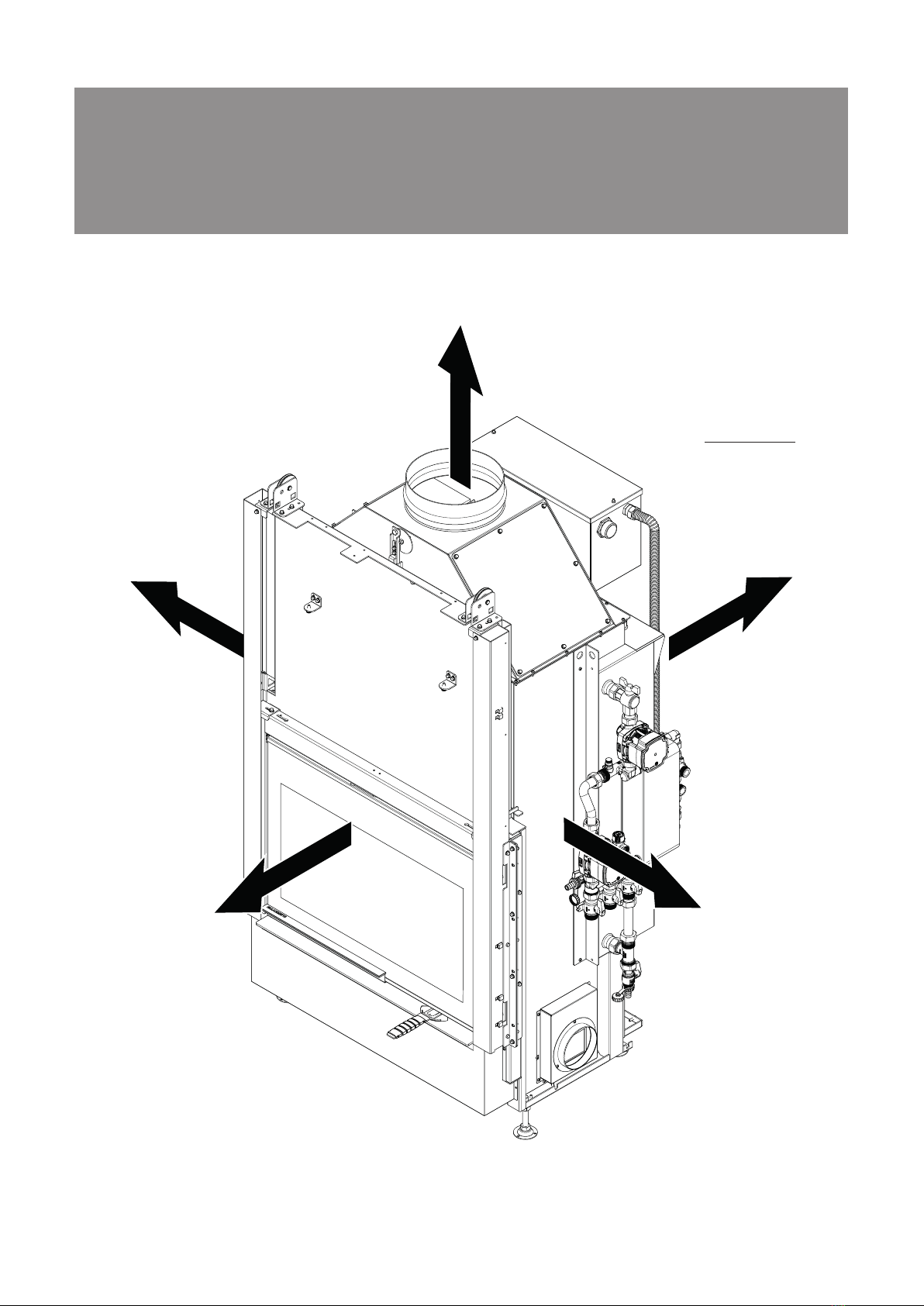

DISTANZA MINIMA DAI MATERIALI INFIAMMABILI
MINIMUM DISTANCE FROM FLAMMABLE MATERIALS
DISTANCE MINIMALE DES MATÉRIAUX INFLAMMABLES
MINDESTABSTAND VON FLAMMABLE MATERIALIEN
DISTANCIA MÍNIMA DE MATERIALES INFLAMABLES
Y2
X1
X2
Y1
Y2
1000
mm
200
250
250
Z
Z
Y1
X1
X2
750

4 Libretto prodotto - Product technical details - Produkthandbuch - Manuel de produit -
Datos técnicos del producto - 004777740 - 23/12/2019

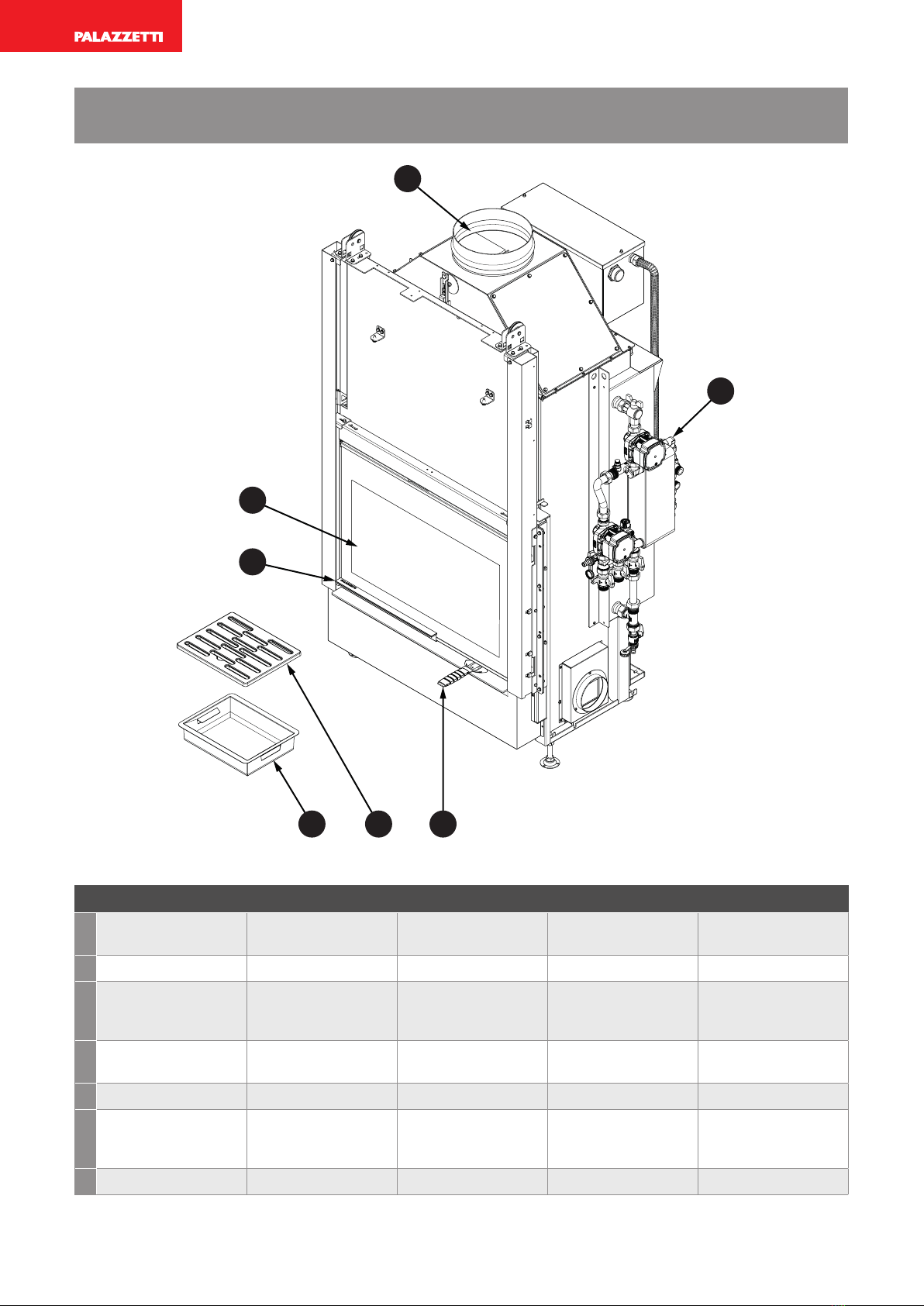

DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION
1
7
2
645
3
ITALIANO ENGLISH DEUTSCH FRANCAIS ESPAÑOL
1Tubo di uscita fumi Flue Abgasrohr Tuyau d’evacuation
des fumees Tubo salida humos
2Vetro portina Glass panel Glastuer Vitre porte Vidrio puerta
3Maniglia di apertu-
ra anta scorrevole
Sliding door
opening handle
Schiebetüröffne-
rgriff
Poignée d’ou-
verture de porte
coulissante
Manija de aper-
tura de la puerta
deslizante
4Griglia focolare Fireplace grill Kamingrill Grille de cheminée Parrilla de la
chimenea
5Cassetto cenere Ash drawer Aschenlade Tiroir a cendres Cajon de ceniza
6Maniglia regolazio-
ne aria comburente
Combustive air
regulation handle
Verbrennung-
sluft-Regelgriff
Poignée de
régulation d’air
comburant
Mango de
regulación de aire
combustion
7Impianto idraulico Hydraulic plant Hydraulikaggregat Circuit hydraulique Sistema hidráulico

Libretto prodotto - Product technical details - Produkthandbuch - Manuel de produit -
Datos técnicos del producto - 004777740 - 23/12/2019
5
LEGENDA TARGHETTA MATRICOLA - LEGEND PRODUCT LABELBESCHREIBUNG
TYPENSCHILD - LEGEND ETIQUETTE PRODUIT - LEYENDA PLACA CARACTERISTICAS
ITALIANO ENGLISH DEUTSCH FRANCAIS ESPAÑOL
FCombustibile Fuel type Brennstoff Combustible Combustible
Legna Wood Holz Bois Madera
PImax Potenza introdotta
massima
Maximum power
input
Maximale Lei-
stungsaufnahme
Puissance
maximale d’entrée
Entrada de
potencia máxima
Pmax
Potenza termica
nominale
all’ambiente
Nominal space
heat output
Max. Raumnen-
nwärmeleistung
Puissance
nominale a l’aìr
Potencia nominal
a la aìre
Pwmax Potenza nominale
all’acqua
Nominal heat
output to water
Wasserseitig Max.
Nennwärmeleis-
tung
Puissance
nominale à l’eau
Potencia nominal
al agua
EFFmax Rendimento alla
potenza nominale
Efficency at
nominal heat
output
Wirkungsgrad
Nennwärmel
Rendement
à puissance
nominale
Rendimiento a
potencia nominal
COmax
(13% O)
Emissioni di CO
alla potenza
nominale (13% O)
CO emmissions
at nominal heat
output (13% O)
Emissionen bei
CO Nennwärmel
(13% O)
Emissions de
CO (réf 13% O)
à puissance
nominale
Emisiones de
CO (ref. 13% O) a
potencia nominal
pPressione massima
di esercizio
Maximum
operating
waterpressure
Maximaler
Betriebsdruck
Pression
maximale
d’utilisation
Presìon màxima
de utilizaciòn
Tf Temperatura fumi Exhaust
temperature Rauchtemperatur Température de fumée
Temperatura del
hhumo
TwMax
Temperatura
massima
dell’acqua
Maximum water
temperature
Maximale Wasser-
temperatur
Température
maximale de l’eau
Temperatura
máxima del agua
X/Y/Z
Distanza minima
da materiali
infiammabili
Distance between
sides and combu-
stible materials
Mindestabstand
zu brennbaren
Bauteilen mind.
Distance
minimum avec
matériaux
inflammables
Distancia mínima
con materiales
inflammables
VTensione Voltage Spannung Tension Tensión
fFrequenza Frequency Frequenz Fréquence Frecuencia
Dust Polveri Dust Pulver Poudres Polvos
L’apparecchio
non può essere
utilizzato in una
canna fumaria
condivisa
The appliance
cannot be used in
a shared flue
Ofen kann nicht
mit andere in
ein gemein-
sames Kamin
funktionieren
L’appareil ne peut
pas Être utilisé
dans un conduit
partagé avec
autres appareils
No se puede
utilizàr el
aparato en canòn
compartido
Leggere e seguire
le istruzioni di uso
e manutenzione
Read and follow
the user’s
instructions
Bedienungsan-
leitung lesen und
befolgen
Lire et suivre le
livre d’instruction
Lean y sigan
el manual de
instruciones
Usare solo il
combustibile
raccomandato
Use only recom-
mended fuel
Brennstoff
verwenden
Nur den
vorgeschriebenen
Utiliser seulement
les combustibles
prescrites
Utilizen solamen-
te combustibles
otorgados
L’apparecchio
funziona a
combustione
intermittente
The appliance
iscapable of
discontinuous
operation
Der ofen ist
ein Zeitbrand
feuerstatt
L’appareil
fonctionne à
combustion
intermittente
El aparato fun-
ciòna a combu-
stion intermitente

6 Libretto prodotto - Product technical details - Produkthandbuch - Manuel de produit -
Datos técnicos del producto - 004777740 - 23/12/2019
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - CARACTÉRISTIQUES TECHNIQUES
TECHNISCHE EIGENSCHAFTEN - TEHNIČNE KARAKTERISTIKE
HWT 78F
CLASSE DI APPARTENENZA IN RIFERIMENTO ALLA D.L.G. 186/2017
CLASS OF BELONGING IN REFERENCE TO THE D.L.G. 1862017
ZUGEHÖRIGKEITSKLASSE IN BEZUG AUF DIE D.L.G. 1862017
CLASSE D’APPARTENANCE EN RÉFÉRENCE AU D.L.G. 1862017
CLASE DE PERTENENCIA EN REFERENCIA AL D.L.G. 1862017
Nr.
4 STELLE
4 STARS
4 STERNE
4 ÉTOILES
4 ESTRELLAS
*POTENZA TERMICA NOMINALE
*NOMINAL HEAT OUTPUT  *PUISSANCE THERMIQUE NOMINALE
*FEUERUNGSWÄRMELEISTUNG  *POTENCIA TÉRMICA NOMINAL
kcal/h 22600
kW 26,29
POTENZA TERMICA DELL'ACQUA
* HEAT OUTPUT OF WATER  * PUISSANCE THERMIQUE DE L'EAU  * WÄRMELEISTUNG DES WASSERS  *
POTENCIA TÉRMICA DEL AGUA
kcal/h 14067
kW 16,36
RENDIMENTO
EFFFICIENCY  RENDEMENT  WIRKUNGSGRAD  RENDIMIENTO %85,60
CONSUMO ORARIO DI COMBUSTIBILE
HOURLY FUEL CONSUMPTION  CONSOMMATION HORAIRE DE BOIS  STÜNDLICHER
VERBRAUCH DES BRENNSTOFFS  CONSUMO DE COMBUSTIBLE PARA HORA
kg/h 7,00
PORTATA DEI FUMI
EXHAUST SMOKE VOLUME  DÉBIT DE FUMÉE  RAUCHMENGE  CAUDAL DE HUMOS g/s 22,4
EMISSIONI DI CO AL 13 % DI O
CO EMISSION AT 13% O   ÉMISSIONS DE CO 13% O   CO EMISSIONEN 13% O 
EMISIONES DE CO 13% DE O
mg/m1118
TEMPERATURA FUMI
SMOKE TEMPERATURE  TEMPÈRATURE FUMÈES  RAUCHTEMPERATURE  TEMPERATURA
DEL HUMO
C° 185,2
CARICO DI LEGNA CONSIGLIATO
SUGGESTED WOOD QUANTITY  EMPFOHLENE HOLZLADUNG CHARGE RECOMMANDÉE DE
BOIS  CARGA DE MADERA RECOMENDADA
kg/h 7,00
COMBUSTIBILE
FUEL  COMBUSTIBLE  BRENNSTOFF  COMBUSTIBLE
Legna - Wood - Holz
Bois - Madera
TIRAGGIO DEL CAMINO
DRAFT  TIRAGE  ZUG  TIRO DE LA CHIMENEA Pa 12(±2)
PESO
WEIGHT  POIDS  GEWICHT  PESO kg 430
CAPACITÀ ACQUA CALDAIA
*BOILER WATER CAPACITY  *CAPACITÉ D'EAU DE LA CHAUDIÈRE  * FASSUNGSVERMÖGEN WASSERKES
SEL  * CAPACIDAD DE AGUA DE LA CALDERA
L130
TUBO INGRESSO ARIA
AIR INLET PIPE  TUBE D’ENTRÉE D’AIR  LUFTANSAUGROHR  TUBO DE ENTRADA DE AIRE cm 12
USCITA FUMI
SMOKE OUTLET  ÉVACUATION FUMÉES  RAUCHAUSTRITT  SALIDA DE HUMOS cm 25
STUFA ADATTA PER LOCALI NON INFERIORI A:
STOVE SUITABLE FOR ROOMS OF NO LESS THAN  FOYER INDIQUÉ POUR DEL
VÙOLUMES NON INFÉRIEURS À  HEIZOFEN FÜR RÄUME MIT MINDESTENS  PEČ
PRIMERNA ZA PROSTORE S PROSTORNINO NAJMANJ
m 140

Libretto prodotto - Product technical details - Produkthandbuch - Manuel de produit -
Datos técnicos del producto - 004777740 - 23/12/2019
7
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - CARACTÉRISTIQUES TECHNIQUES
TECHNISCHE EIGENSCHAFTEN - TEHNIČNE KARAKTERISTIKE
HWT 78F FAST ACS
HWT 78F FAST
*Le prestazioni di cui alle caratteristiche tecniche sono ottenute col registro aria primaria posizionato sulla
prima tacca da sinistra - Pulizia vetro tutta aperta
* THE PERFORMANCES REFERRED TO IN THE TECHNICAL CHARACTERISTICS ARE OBTAINED AT THE PRIMARY AIR REGISTER POSITION
1  ALL CLOSED GLASS CLEANING  * DIE IN DEN TECHNISCHEN EIGENSCHAFTEN GENANNTEN LEISTUNGEN WERDEN AN DER
PRIMÄRREGISTRIERPOSITION 1 ERREICHT  ALLE GESCHLOSSENEN GLASREINIGUNG  * LES PERFORMANCES MENTIONNÉES DANS
LES CARACTÉRISTIQUES TECHNIQUES SONT OBTENUES À LA POSITION DU REGISTRE D’AIR PRIMAIRE 1  TOUT NETTOYAGE EN VERRE
FERMÉ  *LOS RENDIMIENTOS REFERIDOS EN LAS CARACTERÍSTICAS TÉCNICAS SE OBTIENEN EN LA POSICIÓN DEL REGISTRO DE AIRE
PRIMARIO 1  TODA LA LIMPIEZA DE VIDRIO CERRADA
HWT 78F
CONSUMI ELETTRICI
POWER CONSUMPTION  STROMVERBRAUCH  CONSOMMATION ÉLECTRIQUE  CONSUMOS ELÉCTRICOS W75
TENSIONE DI ALIMENTAZIONE
SUPPLY VOLTAGE  VERSORGUNGSSPANNUNG  TENSION D’ALIMENTATION  TENSIÓN DE ALIMENTACIÓN V230
FREQUENZA DI ALIMENTAZIONE
POWER SUPPLY FREQUENCY  VERSORGUNGSFREQUENZ  FRÉQUENCE D’ALIMENTATION  FRECUENCIA
DE ALIMENTACIÓN
Hz 50

8 Libretto prodotto - Product technical details - Produkthandbuch - Manuel de produit -
Datos técnicos del producto - 004777740 - 23/12/2019

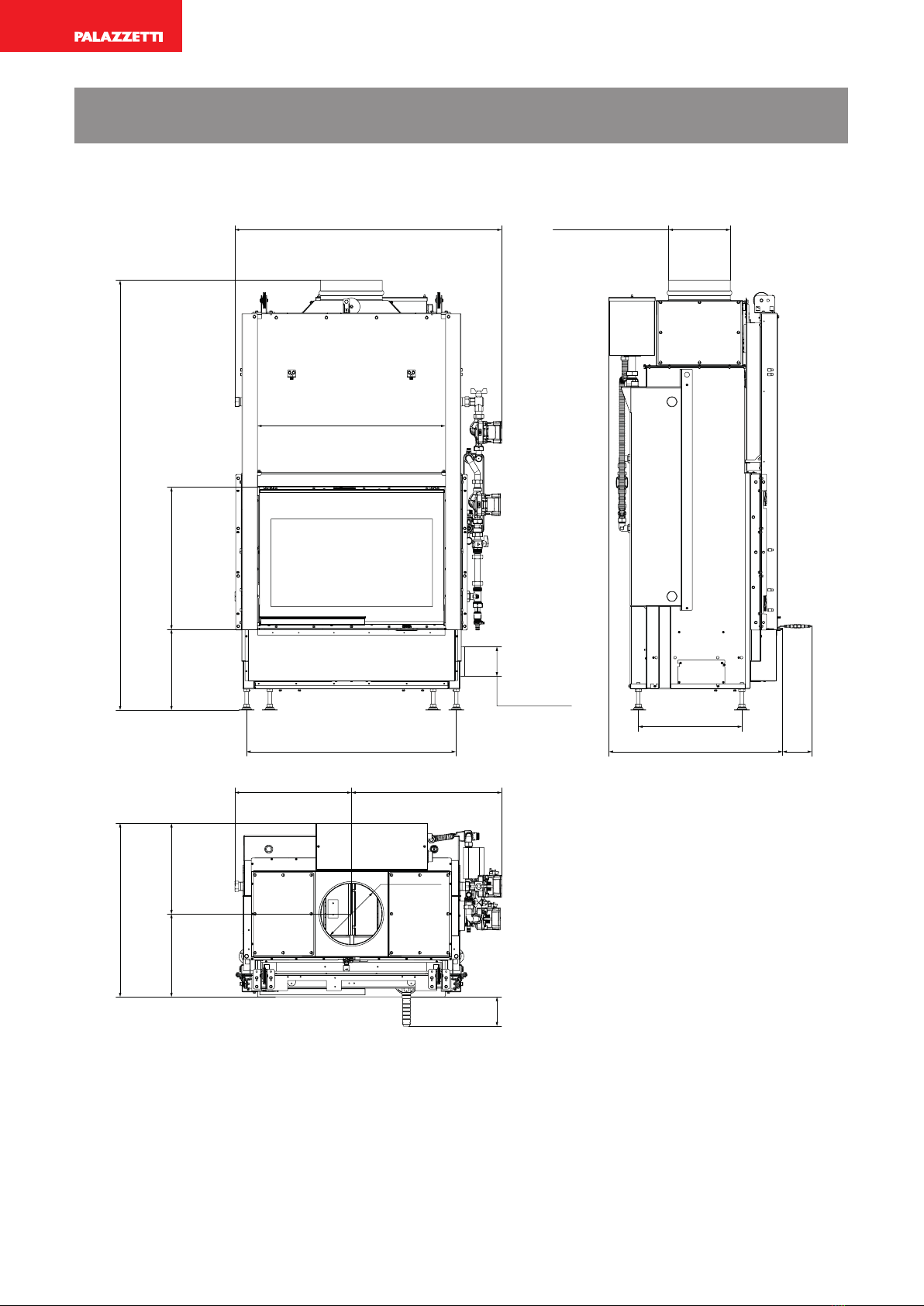

DIMENSIONI - DIMENSIONS - DIMENSIONS - ABMESSUNGEN - DIMENSIONES - DIMENSIONER
TERMOPALEX HWT 78F FAST ACS
1063
836
465 598
Ø 242
423
693
Ø 246
(interno - internal -
intérieur - innen -
diámetro interior
Ø 242)
117
739
cornice rivestimento -
finishing frame - cadre revêtement -
Abdeckrahmen -
marco revestimiento
altezza piano fuoco -
height of flame
level - hauteur plan
foyer - Höhe der
Brennebene - altura
de la base del fuego
1661 min.*
566362
117
Ø 120
(interno - internal -
intérieur - innen -
diámetro interior
Ø 115)
693
331 270 min.*
cornice rivestimento -
finishing frame - cadre
revêtement -
Abdeckrahmen -
marco revestimiento
Dimensioni (mm)
Dimensions (mm)
Abmessungen (mm)
Dimensions (mm)
Dimensiones (mm)
* Misura variabile in funzione dell’altezza dei piedini
* It measures varying in operation of the height of the footsies
* Es vermißt Verändern in Betrieb der Höhe des footsies
* Il mesure variable en fonction de l’altesse des petits pieds
* Mide variable en función de la altura de los prensatelas

Libretto prodotto - Product technical details - Produkthandbuch - Manuel de produit -
Datos técnicos del producto - 004777740 - 23/12/2019
9
DIMENSIONI - DIMENSIONS - DIMENSIONS - ABMESSUNGEN - DIMENSIONES - DIMENSIONER
TERMOPALEX HWT 78F FAST
Ø 246
(interno - internal -
intérieur - innen -
diámetro interior
Ø 242)
1063
altezza piano fuoco -
height of flame
level - hauteur plan
foyer - Höhe der
Brennebene - altura
de la base del fuego
1661 min.*
566270 min.*
cornice rivestimento -
finishing frame - cadre
revêtement -
Abdeckrahmen -
marco revestimiento
739
cornice rivestimento -
finishing frame - cadre revêtement -
Abdeckrahmen -
marco revestimiento
836
465 598
(interno - internal -
intérieur - innen -
diámetro interior
Ø 115)
Ø 120
362
693
331
Ø 242
117
423
693 117
Dimensioni (mm)
Dimensions (mm)
Abmessungen (mm)
Dimensions (mm)
Dimensiones (mm)
* Misura variabile in funzione dell’altezza dei piedini
* It measures varying in operation of the height of the footsies
* Es vermißt Verändern in Betrieb der Höhe des footsies
* Il mesure variable en fonction de l’altesse des petits pieds
* Mide variable en función de la altura de los prensatelas

10 Libretto prodotto - Product technical details - Produkthandbuch - Manuel de produit -
Datos técnicos del producto - 004777740 - 23/12/2019
DIMENSIONI - DIMENSIONS - DIMENSIONS - ABMESSUNGEN - DIMENSIONES - DIMENSIONER
TERMOPALEX HWT 78F
929 Ø 246
(interno - internal -
intérieur - innen -
diámetro interior
Ø 242)
altezza piano fuoco -
height of flame
level - hauteur plan
foyer - Höhe der
Brennebene - altura
de la base del fuego
1661 min.*
566270 min.*
cornice rivestimento -
finishing frame - cadre
revêtement -
Abdeckrahmen -
marco revestimiento
836
465 464
(interno - internal -
intérieur - innen -
diámetro interior
Ø 115)
Ø 120
423
693 117
362
693
331
117
739
cornice rivestimento -
finishing frame - cadre revêtement -
Abdeckrahmen -
marco revestimiento
Ø 242
Dimensioni (mm)
Dimensions (mm)
Abmessungen (mm)
Dimensions (mm)
Dimensiones (mm)
* Misura variabile in funzione dell’altezza dei piedini
* It measures varying in operation of the height of the footsies
* Es vermißt Verändern in Betrieb der Höhe des footsies
* Il mesure variable en fonction de l’altesse des petits pieds
* Mide variable en función de la altura de los prensatelas

004777740 - 23/12/2019 - Palazzetti - PN - Italy Ufficio libretti Palazzetti
La Ditta Palazzetti non si assume alcuna
responsabilità per eventuali errori del
presente opuscolo e si ritiene libera di
variare senza preavviso le caratteristiche
dei propri prodotti.
Palazzetti accepts no liability for any
mistakes in this handbook and is free to
modify the features of its products without
prior notice.
Die Firma Palazzetti übernimmt für
eventuelle Fehler in diesem Heft keine
Verantwortung und behält sich das Recht
vor, die Eigenschaften ihrer Produkte
ohne Vorbescheid zu ändern.
Palazzettidéclinetouteresponsabilitéencas
d’erreurs dans la présente documentation
et conserve la faculté de modifier sans
préavis les caractéristiques de l’appareil.
LaempresaPalazzetti noseresponsabiliza
de los errores eventuales de este manual
y tiene el derecho de modificar sin previo
aviso las características de sus productos.
Palazzetti Lelio s.p.a.
Via Roveredo, 103
cap 33080 - Porcia (PN) - ITALY
Internet: www.palazzetti.it
