Panasonic TY-FB9HD User manual

HD-SDI 端子ボード取扱説明書
・この取扱説明書と保証書をよくお読みのうえ、正しくお使いください。
そのあと保存し、必要なときにお読みください。
・保証書は「お買い上げ日・販売店名」などの記入を必ず確かめ、販売店
からお受け取りください。
・製造番号は安全確保上重要なものです。お買い上げの際は、製品本体と
保証書の製造番号をお確かめください。
HD-SDI Terminal Board
Operating Instructions
Before connecting, operating or adjusting this product, please read
these instructions completely. Please keep this manual for future
reference.
HD-SDI-Terminal-Board
Bedienungsanleitung
Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes
lesen Sie bitte diese Bedienungsanleitung vollständig durch.
Bitte heben Sie diese Bedienungsanleitung als zukünftige
Referenz sorgfältig auf.
Dispositivo terminale a HD-SDI
Istruzioni per l’uso
Prima di collegare, utilizzare o regolare questo apparecchio,
leggere attentamente le presenti istruzioni.
Conservare poi il manuale per ogni eventuale futura
consultazione.
Carte de connexion pour HD-SDI
Mode d'emploi
Avant d'effectuer quelque raccordement que ce soit ou de régler
l'appareil, veuillez lire attentivement ce mode d'emploi.
Conservez ce mode d'emploi pour référence.
Tarjeta de terminales de HD-SDI
Manual de instrucciones
Antes de conectar, utilizar o ajustar este producto, lea
completamente este manual de instrucciones.
Guarde este manual para consultarlo en el futuro en caso de ser
necesario.
  HD-SDI
  
 ,   
    
.     
.
  HD-SDI
  
      ,
    . 
      .
HD-SDI  
 
  ,    
    .  
    .
Model No. TY-FB9HD
TQZH765-3
English
Deutsch
Italiano
Français
Español


 日本語
保証書別添付

2

3
□端子表示シート（1 枚） □端子ボード交換方法説明書
人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。
してはいけない内容です。
実行しなければならない内容です。
「死亡や重傷を負うおそれがある内容」です。
誤った使い方をしたときに生じる危害や損害の程度を説明しています。
・
・本製品のコネクター部分には直接、手を触れないでください。
 静電気が流れ、部品が破壊される場合があります。
また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を逃
がした後で行ってください。
・
・接続ケーブルなどの部品は、必ず付属品または指定品をご使用ください。
 故障や動作不良の原因になります。
（バックカバーへの貼り付け用）
□ねじ× 4
 本製品の取り付け、取り外し、移動の際は
必ずディスプレイ本体の電源を切りコン
セントから電源プラグを抜いてください
電源プラグ
を抜く
電源プラグをコンセントに接続した
まま行うと、感電・故障の原因にな
ります。
煙が出たり、変な臭いや音がしたら、す
ぐにコンセントから電源プラグを抜いて
ください
電源プラグ
を抜く
そのまま使用すると火災・感電の原因
となります。
本製品の取り付け、取り外しは当社指定
のサービス窓口にご依頼ください。
本製品を分解したり、改造しないでくだ
さい
火災・感電・動作不良の原因になり
ます。
分解禁止
必ずお守りください
お守りいただく内容を次の図記号で説明しています。（次は図記号の例です）

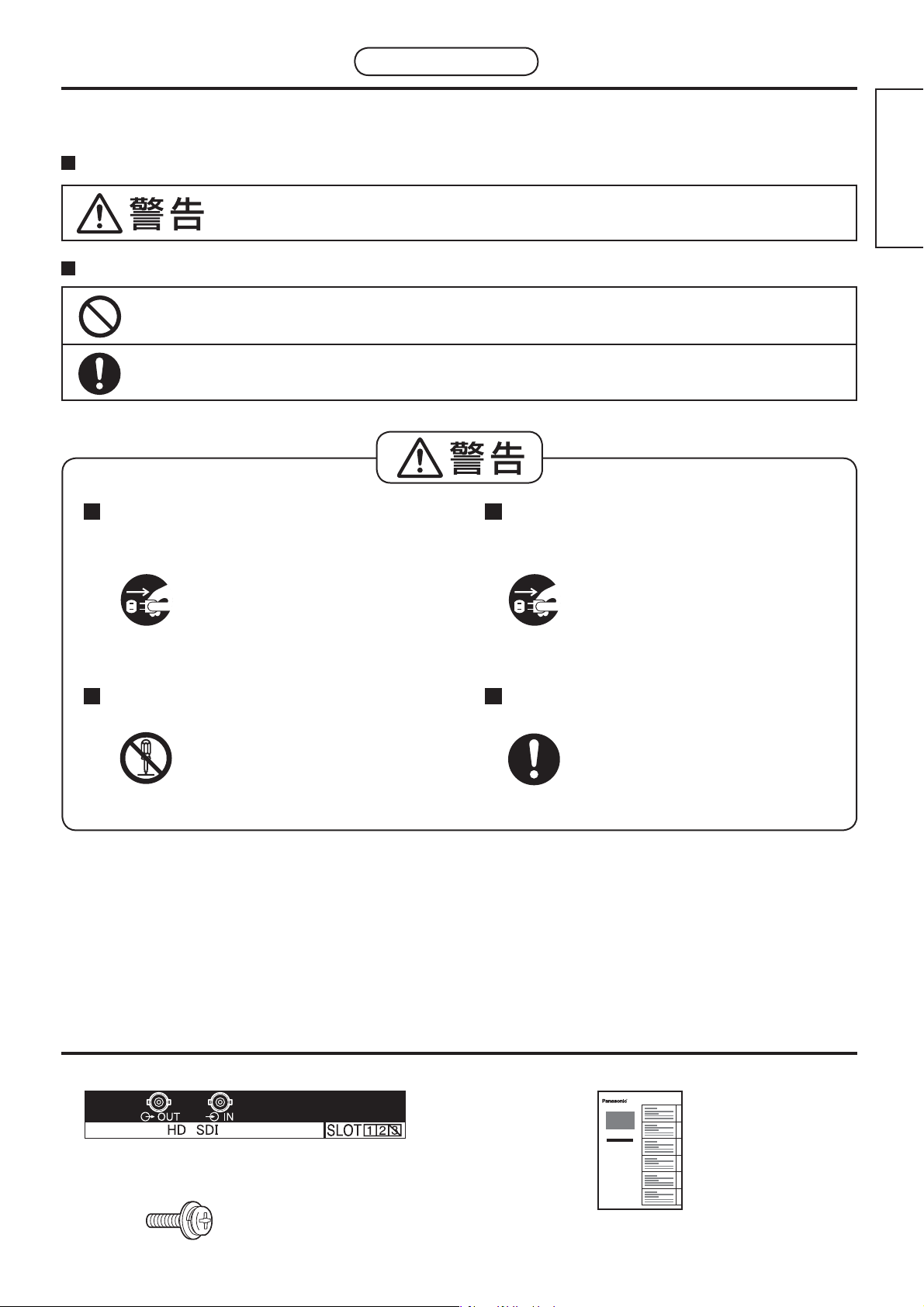

安全上のご注意
安全上のご注意
付属品の確認
付属品の確認
日本語

PC IN
SLOT1 SLOT2 SLOT3
SLOT3
OUT
IN
本端子ボードの装着できるディスプレイ本体のスロット番号
日本語
4

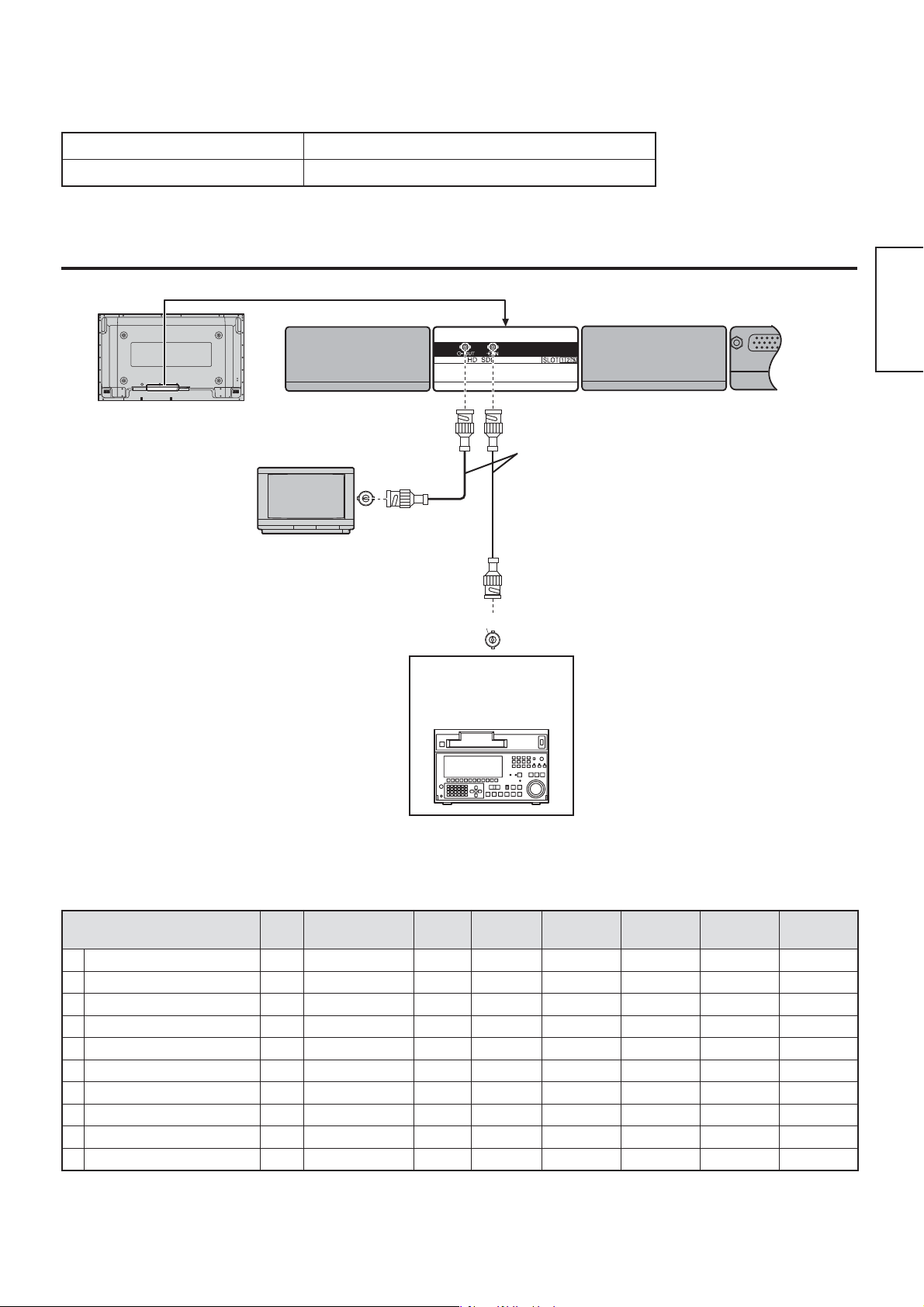

接続
接続
2 スロットモデル Slot1,Slot2
3 スロットモデル Slot1,Slot2（Slot3 は装着できません）
業務用デジタル
ビデオデッキ
本体後面
モニター
・
・SD-SDI または HD-SDI 入力機能が
ある機器
（例）業務用、放送用デジタル VTR、
業務用モニター
（CRT、LCD、PDP）
SD-SDI また
は HD-SDI
・
・推奨ケーブル
SD-SDI：75 Ω同軸ケーブル5C-2V
HD-SDI：75 Ω同軸ケーブル5C-FB
・
・最大延長長さ
SD-SDI：200m
HD-SDI：100m
ただし、共に推奨ケーブルを使用した
場合です。
・
・SD-SDI または HD-SDI 出力機能が
ある機器
（例）業務用、放送用デジタル VTR、
業務用モニター
（CRT、LCD、PDP）
・
・本ボードは HD-SDI ボードと
なっていますが SD-SDI 信号を
受けることもでき、判別も
ボード内で自動で行っています。
〈本機で対応する信号一覧〉
映像信号
お知らせ
（1）上記の機器類・ケーブルなどは別売り品です。
（2）音声（エンべデッドオーディオ）は未対応です。
信号フォーマット fV
(Hz)
スキャン
フォーマット
fH
(kHz)
ドットクロック
(MHz)
アクティブ
ピクセル数
総ピク
セル数
アクティブ
ライン数 総ライン数
1 1125 (1080) / 60i : 59.94i 60 2:1 Interlace 33.75 74.25 1920 2200 1080 1125
2 1125 (1080) / 50i 50 2:1 Interlace 28.125 74.25 1920 2640 1080 1125
3 750 (720) / 60p : 59.94p 60 Progressive 45 74.25 1280 1650 720 750
4
750 (720) / 50p 50 Progressive 37.5 74.25 1280 1980 720 750
5
1125 (1080) / 24sF : 23.985sF 48 Progressive (sF) 27 74.25 1920 2750 1080 1125
6 1125 (1080) / 30p 30 Progressive 33.75 74.25 1920 2200 1080 1125
7 1125 (1080) / 25p 25 Progressive 28.125 74.25 1920 2640 1080 1125
8 1125 (1080) / 24p 24 Progressive 27 74.25 1920 2750 1080 1125
9 525 (480) / 59.94i 59.94 2:1 Interlace 15.734 27 1440 1716 486 525
10 625 (575) / 50i 50 2:1 Interlace 15.625 27 1440 1728 576 625

日本語
5
保証とアフターサービス
（よくお読みください）
修理・お取り扱い・お手入れなどのご相談は……
まず、お買い上げの販売店へお申し付けください。
保証書（別添付）
お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け
取りください。よくお読みのあと、保存してください。
保証期間
お買い上げ日から本機は 1 年間。
修理を依頼されるとき
組み合わせをされた機器の「取扱説明書」もよくお読みのうえ、直らないときは電
源プラグを抜いて、お買い上げの販売店へご連絡ください。
●保証期間中は
保証書の規定に従って出張修理をさせていただきます。
●保証期間を過ぎているときは
修理すれば使用できる製品については、ご要望により修理させていただきます。
下記修理料金の仕組みをご参照のうえ、ご相談ください。
●修理料金の仕組み
修理料金は、技術料・部品代・出張料などで構成されています。
技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検な
どの作業にかかる費用です。
部品代は、修理に使用した部品および補助材料代です。
出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費
用です。
補修用性能部品の保有期間
当社は、この HD-SDI 端子ボードの補修用性能部品を、製造打ち切り後 8 年保有
しています。
注）補修用性能部品とは、その製品の機能を維持するために必要な部品です。
ご相談窓口における個人情報のお取り扱い
パナソニック株式会社およびその関係会社は、お客様の個人情報やご相談内容を、ご相談への対応や修理、その
確認などのために利用し、その記録を残すことがあります。また、折り返し電話させていただくときのため、ナ
ンバー・ディスプレイを採用しています。なお、個人情報を適切に管理し、修理業務等を委託する場合や正当な
理由がある場合を除き、第三者に提供しません。お問い合わせは、ご相談された窓口にご連絡ください。
修理を依頼されるときご連絡いただきたい内容
ご氏名
ご住所 付近の見取図、目印など。
電話番号 呼び出しでもけっこうです。
製品名・品番
お買い上げ日 お手もとの保証書をご覧ください。
故障または異常の内容 詳しくお願いします。
訪問ご希望
ƷᆉҚɕɋɐɷʀȷᏡȸɳʀɟ
〒 571-8504 大阪府門真市松生町 1 番 15 号 大阪（06）6905 − 5574
©Panasonic Corporation 2006

English
6
Safety Precautions ( be sure to observe )

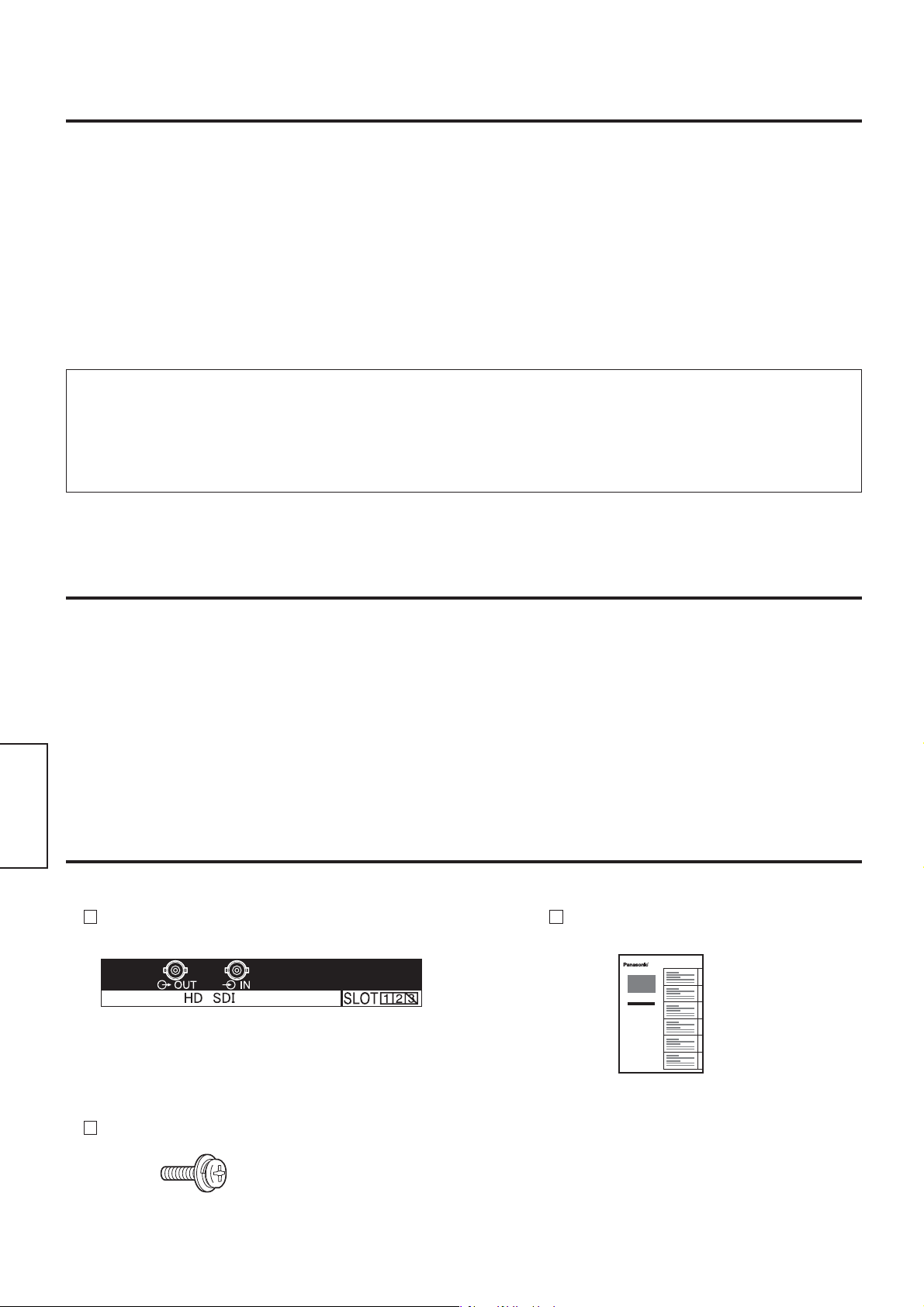

Accessories
Check to make sure that the following accessories are included in the Terminal board package:
Handling Cautions
WARNING
• Never attempt to disassemble or modify this product.
To avoid fire, shock, or failure.
• If you sense smoke, an odd odor, or unusual noises while in operation, immediately unplug the display.
Switch off the display and unplug the power cord plug from the supply outlet.
To avoid fire or shock, do not leave the power of the display turned on.
• To avoid shock or other problems, do not leave the power cord plug plugged into the supply outlet.
• Do not touch connector contacts with hands directly.
To avoid electrostatic damage to internal parts, before handling this product touch a large metallic object such
as a steel cabinet to discharge yourself.
• Be sure to use the supplied cable or specified parts for interconnection.
To avoid malfunction or failure, do not use parts other than those recommended.
• Please contact our designated service department for installation or change of this Product.
To Service personnel:
Before removing or installing the Terminal Board, be sure to turn power of the display off and unplug
the power cord plug from the supply outlet.
Terminal function label ( 1 sheet ) Terminal board replacement Instructions
Screw × 4
(Affix this label to the applicable slot of the rear
panel of the display.)

English
7
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
OUT
IN
2 slots model Slot1 , Slot2
3 slots model Slot1 , Slot2 (Slot3 is not compatible)
Signal format fV
(Hz) Scanning format fH
(kHz)
Dot clock
(MHz)
Number of
active pixels
Total number
of pixels
Number of
active lines
Total number
of lines
1 1125 (1080) / 60i : 59.94i 60 2:1 Interlace 33.75 74.25 1920 2200 1080 1125
2 1125 (1080) / 50i 50 2:1 Interlace 28.125 74.25 1920 2640 1080 1125
3 750 (720) / 60p : 59.94p 60 Progressive 45 74.25 1280 1650 720 750
4
750 (720) /50p 50 Progressive 37.5 74.25 1280 1980 720 750
5
1125 (1080) / 24sF : 23.985sF 48 Progressive (sF) 27 74.25 1920 2750 1080 1125
6 1125 (1080) / 30p 30 Progressive 33.75 74.25 1920 2200 1080 1125
7 1125 (1080) / 25p 25 Progressive 28.125 74.25 1920 2640 1080 1125
8 1125 (1080) / 24p 24 Progressive 27 74.25 1920 2750 1080 1125
9 525 (480) / 59.94i 59.94 2:1 Interlace 15.734 27 1440 1716 486 525
10 625 (575) / 50i 50 2:1 Interlace 15.625 27 1440 1728 576 625

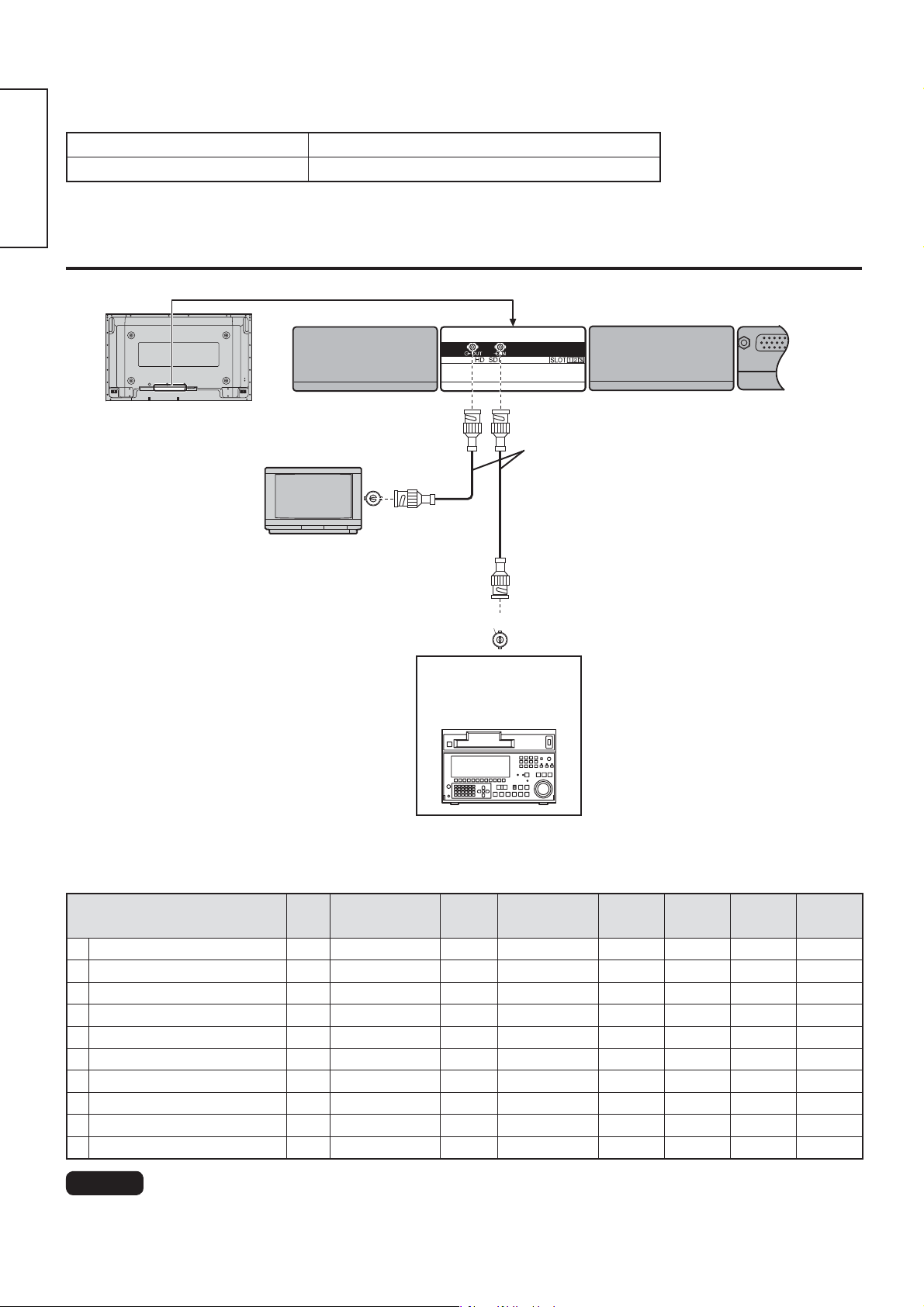

Connection
Business digital
VCR
MONITOR
• Equipment with SD-SDI or HD-
SDI output capability (Examples)
professional-use or broadcast digital
VCRs, professional-use monitors
(CRT, LCD, PDP)
• This HD-SDI board can also receive
SD-SDI signals, and can perform on-
board discrimination automatically.
SD-SDI or
HD-SDI
Slot Nos. of the display unit that are compatible with terminal board attachments
Back view of the Display
• Recommended cable
SD-SDI: 75  coaxial cable 5C-2V
HD-SDI: 75  coaxial cable 5C-FB
• Maximum extension length
SD-SDI: 200 m
HD-SDI: 100 m
when using the above recommended cable
Applicable input signals
Video signal
Notes:
(1) Additional equipment and cables shown are not supplied with this set.
(2) Currently there is no support for embedded audio.
• Equipment with SD-SDI or HD-SDI input
capability (Examples) professional-use or
broadcast digital VCRs, professional-use
monitors (CRT, LCD, PDP)

Deutsch
8
Sicherheitsmaßnahmen ( bitte beachten )

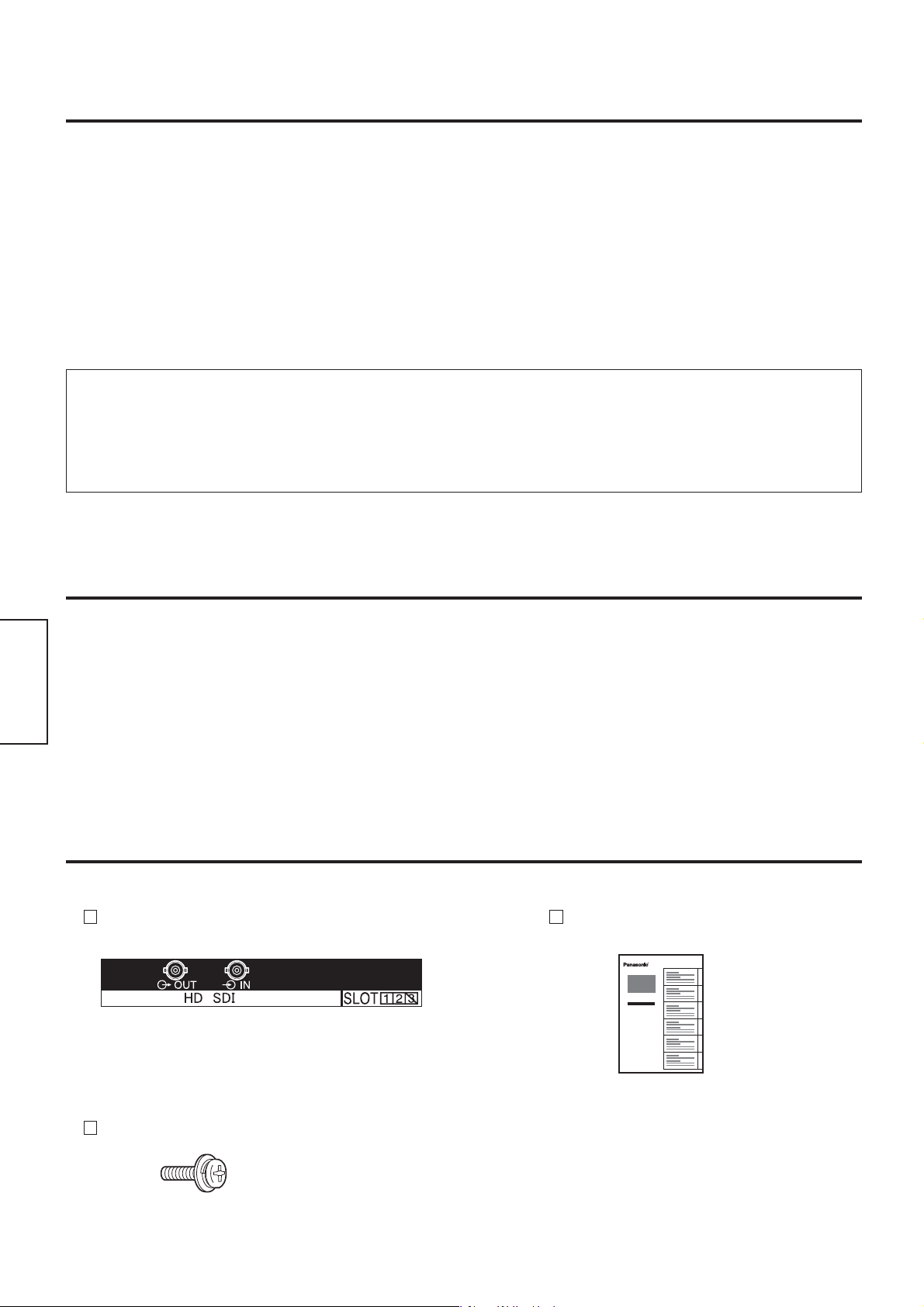

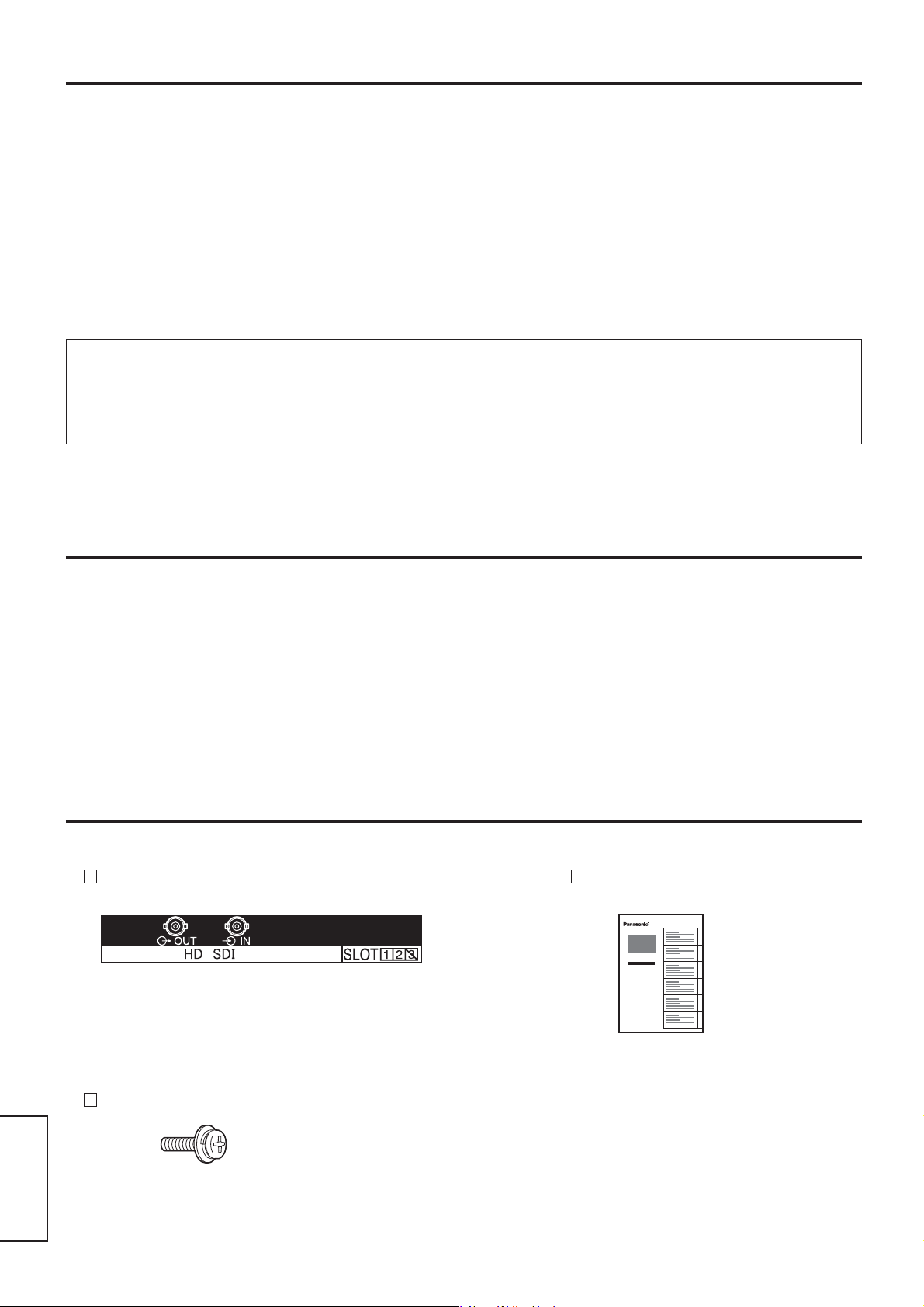

Mitgeliefertes Zubehör
Bitte überprüfen Sie, daß das folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:
Vorsicht bei der Handhabung
WARNUNG
• Niemals versuchen, dieses Gerät zu zerlegen oder zu modifizieren.
Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.
• Wenn Rauch aus dem Gerät austritt, ungewöhnlicher Geruch festgestellt wird oder nicht normale
Geräusche während des Betriebs auftreten, sollte das Display sofort von der Steckdose abgetrennt
werden.
Das Display ausschalten und den Stecker von der Steckdose abtrennen.
Zur Vermeidung von Feuer oder elektrischem Schlag sollte das Display nicht unbeaufsichtigt eingeschaltet
gelassen werden.
• Zur Vermeidung von elektrischem Schlag und anderen Problemen sollte der Netzstecker nicht in der
Steckdose belassen werden.
•Nicht die Steckkontakte mit den Händen direkt berühren.
Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung dieses
Gerätes immer ein großer Metallgegenstand, z.B. ein Stahlschrank zum Ableiten von elektrischer Energie
berührt werden.
•Sicherstellen, daß das mitgelieferte Kabel oder die vorgeschriebenen Bauteile für die Anschlüsse
verwendet werden.
Zur Vermeidung von Fehlfunktionen oder Ausfällen sollten keine anderen Bauteile als die empfohlenen
verwendet werden.
• Bitte wenden Sie sich an die entsprechende Service-Abteilung für die Installation oder den Austausch
dieses Produktes.
Hinweis für das Wartungspersonal:
Vor dem Entfernen oder Installieren des Terminal-Boards ist sicherzustellen, daß das Display
ausgeschaltet und der Netzstecker von der Steckdose abgetrennt ist.
Aufkleber für Terminal-Funktion ( 1 Blatt ) Anleitung zum Austauschen des
Terminal-Boards
Schrauben × 4
(Diesen Aufkleber an dem entsprechenden Steckplatz auf
der Rückseite des Displays aufkleben.)

PC IN
SLOT1 SLOT2 SLOT3
SLOT3
OUT
IN
Deutsch
9
Anschlüsse
Professioneller
Digital-Videorecorder
MONITOR
• Ausgerüstet mit SD-SDI- oder
HD-SDI-Ausgangsmöglichkeit
(Beispiele) für professionelle
oder digitale Fernseh-VCR-
Geräte und professionelle
Monitoren (CRT, LCD, PDP).
• Dieses HD-SDI-Board
kann auch SD-SDI-Signale
empfangen und kann
automatische On-Board-
Unterscheidung ausführen.
SD-SDI oder
HD-SDI
Steckplatznummern auf dem display, die mit dem Terminal-Board-Zubehör kompatibel sind.
Rückseite des displays
• Empfohlenes Kabel
SD-SDI: 75  Koaxialkabel 5C-2V
HD-SDI: 75  Koaxialkabel 5C-FB
• Maximale Verlängerung
SD-SDI: 200 m
HD-SDI: 100 m
bei Verwendung des oben
empfohlenen Kabels
Modell mit 2 Steckplätzen Steckplatz 1, Steckplatz 2
Modell mit 3 Steckplätzen Steckplatz 1, Steckplatz 2 (Steckplatz 3 ist nicht kom patibel)
Signalformat fV
(Hz) Abtastformat fH
(kHz)
Punkttakt
(MHz)
Anzahl der
aktiven Punkte
Gesamte Anzahl
der Punkte
Anzahl der
aktiven Zeilen
Gesamte Anzahl
der Zeilen
1 1125 (1080) / 60i : 59,94i 60 2:1 Interlace 33,75 74,25 1920 2200 1080 1125
2 1125 (1080) / 50i 50 2:1 Interlace 28,125 74,25 1920 2640 1080 1125
3 750 (720) / 60p : 59,94p 60 Progressive 45 74,25 1280 1650 720 750
4
750 (720) /50p 50 Progressive 37,5 74,25 1280 1980 720 750
5
1125 (1080) / 24sF : 23,985sF 48 Progressive (sF) 27 74,25 1920 2750 1080 1125
6 1125 (1080) / 30p 30 Progressive 33,75 74,25 1920 2200 1080 1125
7 1125 (1080) / 25p 25 Progressive 28,125 74,25 1920 2640 1080 1125
8 1125 (1080) / 24p 24 Progressive 27 74,25 1920 2750 1080 1125
9 525 (480) / 59,94i 59,94 2:1 Interlace 15,734 27 1440 1716 486 525
10 625 (575) / 50i 50 2:1 Interlace 15,625 27 1440 1728 576 625
Verwedbare Eingangssignale
Videosignal
Hinweise:
(1) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang.
(2) Gegenwärtig gibt es keine Unterstützung für integriertes Audio.
• Ausrüstung mit SD-SDI- oder HD-SDI-
Eingangsmöglichkeit (Beispiele) für
professionelle oder digitale Fernseh-
VCR-Geräte und professionelle
Monitoren (CRT, LCD, PDP).

Italiano
10
Precauzioni di sicurezza ( da osservare strettamente )
Accessori
Controllare che i seguenti accessori siano contenuti nell'imballaggio della scheda per terminale di sintonizzatore.
Precauzioni per l'uso
ATTENZIONE
• Non tentare, per nessun motivo, di smontare o modificare questo apparecchio.
Tali azioni possono risultare in incendi, folgorazioni o disfunzioni dell'apparecchio.
• In caso di presenza di fumo, di odori strani o di rumori sospetti nel corso del funzionamento, staccare
immediatamente il cavo di alimentazione dalla presa di corrente di rete.
In questi casi spegnere lo schermo e staccare il cavo di alimentazione dalla presa di corrente alternata di rete.
Per evitare possibili incendi o folgorazioni, non lasciare mai acceso lo schermo quando non viene utilizzato.
• Per evitare possibili folgorazioni, o altri simili problemi, non lasciare il cavo di alimentazione inserito
nella presa di corrente alternata di rete.
• Non toccare direttamente con le mani i contatti dei connettori.
Per evitare possibili danni di origine elettrostatica alle parti interne dell’apparecchio, prima di toccare
l’apparecchio per trasporto o altro toccare sempre un qualche oggetto metallico di grandi dimensioni, quale un
grande mobile di metallo, o i tubi del riscaldamento di casa, per scaricare l’elettrica statica presente sul proprio
corpo.
• Per i vari collegamenti usare solamente il cavo fornito, o le parti specificate.
Per evitare possibili disfunzioni o rotture, non usare parti o pezzi diversi da quelli consigliati.
• Per l’installazione dell’apparecchio, o per modifiche al suo posizionamento, rivolgersi sempre alla
apposita sezione della nostra società, incaricata del servizio.
Al personale di servizio:
Prima di togliere o installare la scheda dei terminali, verificare di aver spento lo schermo e di aver
staccato il cavo di alimentazione dalla presa di corrente alternata di rete.
Etichetta delle funzioni del terminale
( 1 foglio )
Istruzioni per la sostituzione della scheda
per terminale
Vite × 4
(Applicare questa etichetta alla relativa fessura
ubicata sul pannello posteriore dello schermo.)

PC IN
SLOT1 SLOT2 SLOT3
SLOT3
OUT
IN
Italiano
11
Collegamenti
Videoregistratore
digitale
commerciale
DISPOSITIVO A
MONITOR
• Apparecchiature che dispongono di
uscite per schede SD-SDI o HD-SDI.
Ad es.: videoregistratori digitali ad
uso professionale o per trasmissioni
radio, monitor ad uso professionale
(con tubo catodico, a cristalli liquidi o
al PDP)
• La scheda HD-SDI può anche
ricevere segnali del tipo SD-SDI, e
può anche effettuare l’individuazione
automatica del sistema nella scheda
stessa.
SD-SDI o
HD-SDI
Numeri delle fessure dello schermo compatibili con il montaggio della scheda dei terminali.
Vista posteriore
dello schermo
• Cavo consigliato
SD-SDI: cavo coassiale 5C-2V da 75 
HD-SDI: cavo coassiale 5C-FB da 75 
• Lunghezza massima
SD-SDI: 200 m
HD-SDI: 100 m
in caso di uso del cavo sopraindicato
Modelli con 2 fessure Fessura 1 e Fessura 2
Modelli con 3 fessure Fessura 1 e Fessura 2 (Ia Fessura 3 non compatibile)
Formato del segnale fV
(Hz) Formato della scansione fH
(kHz)
Orologio a
puntini (MHz)
Numero di
pixel attivi
Numero
totale di pixel
Numero di
linee attive
Numero
totale di linee
1 1125 (1080) / 60i : 59,94i 60 2:1 Interlace 33,75 74,25 1920 2200 1080 1125
2 1125 (1080) / 50i 50 2:1 Interlace 28,125 74,25 1920 2640 1080 1125
3 750 (720) / 60p : 59,94p 60 Progressive 45 74,25 1280 1650 720 750
4
750 (720) /50p 50 Progressive 37,5 74,25 1280 1980 720 750
5
1125 (1080) / 24sF : 23,985sF 48 Progressive (sF) 27 74,25 1920 2750 1080 1125
6 1125 (1080) / 30p 30 Progressive 33,75 74,25 1920 2200 1080 1125
7 1125 (1080) / 25p 25 Progressive 28,125 74,25 1920 2640 1080 1125
8 1125 (1080) / 24p 24 Progressive 27 74,25 1920 2750 1080 1125
9 525 (480) / 59,94i 59,94 2:1 Interlace 15,734 27 1440 1716 486 525
10 625 (575) / 50i 50 2:1 Interlace 15,625 27 1440 1728 576 625
Segnali di ingresso utilizzabili
Segnale video
Note:
(1) Gli ulteriori componenti, cavi e prese di adattori illustrati in figura non sono forniti con lo schermo.
(2) Al momento l’audio incorporato non è disponibile.
• Apparecchiature che dispongono di
ingressi per schede SD-SDI o HD-SDI.
Ad es.: videoregistratori digitali ad uso
professionale o per trasmissioni radio,
monitor ad uso professionale (con tubo
catodico, a cristalli liquidi o al PDP)

Français
12
Précautions relatives à la sécurité
( à respecter impérativement )
Accessoires
Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:
Précautions de manipulation
AVERTISSEMENT
• Ne tentez pas de démonter ni de modifier cet appareil.
Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.
• Si vous sentez une odeur de fumée ou une odeur anormale, si des bruits inhabituels se produisent
pendant le fonctionnement, débranchez immédiatement l’écran.
Mettez l’écran hors tension et débranchez-le de la prise secteur.
Pour éviter tout risque d’incendie ou d’électrocution, ne laissez pas l’écran sous tension.
• Pour éviter tout risque d’électrocution, ne laissez pas la fiche du cordon d’alimentation branchée sur la
prise secteur.
• Ne touchez pas les contacts du connecteur directement avec les mains.
Pour éviter que les organes internes ne soient endommagés par une décharge d’électricité statique, touchez
un objet métallique de grande taille, par exemple une armoire métallique, pour vous décharger de l’électricité
accumulée avant de manipuler l’appareil.
• Pour effectuer l’interconnexion, n’utilisez que le câble et les pièces fournis.
Pour éviter une anomalie de fonctionnement ou une panne, n’utilisez aucune pièce autre que celles prescrites.
• Pour l’installation ou la modification de cet appareil, veuillez prendre contact avec notre service
d’entretien désigné.
A l'attention du personnel d'entretien:
Avant de déposer ou d’installer la carte de connexion, assurez-vous que l’écran est hors tension et
débranchez la fiche du cordon d’alimentation de la prise secteur.
Etiquette de fonction de la carte de connexion
( 1 pièce )
Instructions de remplacement de la carte
de connexion
Vis × 4
(Apposez l’étiquette sur la fente utilisée du
panneau arrière de l’écran.)

PC IN
SLOT1 SLOT2 SLOT3
SLOT3
OUT
IN
Français
13
Raccordements
Magnétoscope
numérique
professionnel
Moniteur
• Matériel doté d’une sortie SD-SDI ou
HD-SDI
(Exemples) Magnétoscopes
professionnels ou de qualité diffusion,
moniteurs professionnels (tubes
cathodiques, LCD, PDP)
• Cette carte HD-SDI peut également
recevoir des signaux SD-SDI
et assurer automatiquement la
discrimination des deux types de
signaux.
SD-SDI ou
HD-SDI
Numéros de fentes de l’écran compatibles avec les cartes de connexion accessoires.
Vue arrière de l’écran
• Câble recommandé
SD-SDI : Câble coaxial de 75  5C-2V
HD-SDI : Câble coaxial de 75  5C-FB
• Longueur maximale
SD-SDI : 200 m
HD-SDI : 100 m
pour le câble recommandé ci-dessus.
Modèle à 2 fentes Fentes1 , Fentes2
Modèle à 3 fentes Fentes1 , Fentes2 ( Fentes3 n’est pas compatible )
Format du signal fV
(Hz) Format de balayage fH
(kHz)
Fréquence
pilote (MHz)
Nombre de
pixels actifs
Nombre total
de pixels
Nombre de
lignes actives
Nombre total
de lignes
1 1125 (1080) / 60i : 59,94i 60 2:1 Interlace 33,75 74,25 1920 2200 1080 1125
2 1125 (1080) / 50i 50 2:1 Interlace 28,125 74,25 1920 2640 1080 1125
3 750 (720) / 60p : 59,94p 60 Progressive 45 74,25 1280 1650 720 750
4
750 (720) /50p 50 Progressive 37,5 74,25 1280 1980 720 750
5
1125 (1080) / 24sF : 23,985sF 48 Progressive (sF) 27 74,25 1920 2750 1080 1125
6 1125 (1080) / 30p 30 Progressive 33,75 74,25 1920 2200 1080 1125
7 1125 (1080) / 25p 25 Progressive 28,125 74,25 1920 2640 1080 1125
8 1125 (1080) / 24p 24 Progressive 27 74,25 1920 2750 1080 1125
9 525 (480) / 59,94i 59,94 2:1 Interlace 15,734 27 1440 1716 486 525
10 625 (575) / 50i 50 2:1 Interlace 15,625 27 1440 1728 576 625
Signaux d'entrée concernés
Signal vidéo
Remarques:
(1) Les appareils et les câbles et les adaptateurs montrés ne sont pas fournis avec cet appareil.
(2) Il n’y a pas actuellement de prise en charge de l’audio incorporé.
• Matériel doté d’une entrée SD-SDI ou
HD-SDI (Exemples) Magnétoscopes
professionnels ou de qualité diffusion,
moniteurs professionnels (tubes
cathodiques, LCD, PDP)

Español
14
Accesorios
Asegúrese de que en el paquete de la tarjeta de terminales se encuentren los accesorios siguientes:
Precauciones de manejo
ADVERTENCIA
• No intente nunca desmontar o modificar este producto.
Para evitar un incendio, descarga eléctrica o fallo.
• Si nota humo, un mal olor o ruidos extraños durante el funcionamiento, desenchufe inmediatamente la
pantalla.
Apague la pantalla y desenchúfela de la toma de corriente.
Para evitar un incendio o una descarga eléctrica, no deje conectada la alimentación de la pantalla.
• Para evitar descargas eléctricas u otros problemas, no deje enchufada la clavija del cable de
alimentación en la toma de corriente.
• No toque directamente con las manos los contactos de los conectores.
Para evitar que la electricidad estática estropee las partes internas, antes de manejar este producto, toque
un objeto metálico grande como, por ejemplo, un armario de acero para descargarse usted mismo de la
electricidad estática.
• Asegúrese de utilizar los cables suministrados y las partes especificadas para hacer la interconexión.
Para evitar fallos del funcionamiento y otros problemas, no utilice otras partes diferentes de las recomendadas.
• Póngase en contacto con nuestro departamento de servicio designado para instalar o cambiar este
producto.
Al personal de servicio:
Antes de retirar o instalar la tarjeta de terminales, asegúrese de desconectar la alimentación de la
pantalla y desenchufar la clavija del cable de alimentación de la toma de corriente.
Etiqueta de funciones de terminales ( 1 hoja ) Instrucciones para el reemplazo de la
tarjeta de terminales
Tornillo × 4
(Fije esta etiqueta en la ranura aplicable del
panel trasero de la pantalla.)
Precauciones de seguridad
( Asegúrese de cumplir estas precauciones )

PC IN
SLOT1 SLOT2 SLOT3
SLOT3
OUT
IN
Español
15
Conexiones
Platina de vídeo
digital uso-comercial
APARATO
MONITOR
• Equipo con VCRs para uso
profesional
(Examples) o digitales para
radiodifusión, monitores para uso
profesional (CRT, LCD, PDP) con
capacidad de salida SD-SDI o HD-
SDI
• Esta tarjeta HD-SDI también
puede recibir señales SD-SDI, y
puede realizar automáticamente la
discriminación en la tarjeta.
SD-SDI o
HD-SDI
Números de ranuras de la pantalla que son compatibles con los accesorios de tarjetas de terminales.
Vista posterior de la pantalla.
• Cable recomendado
SD-SDI: Cable coaxial 5C-2V de 75 
HD-SDI: Cable coaxial 5C-FB de 75 
• Longitud de extensión máxima
SD-SDI: 200 m
HD-SDI: 100 m
cuando se utilice el cable recomendado arriba
Modelo de 2 ranuras Ranura 1, Ranura 2
Modelo de 3 ranuras Ranura 1, Ranura 2 (La ranura 3 noes compatible)
Formato de la señal fV
(Hz) Formato de exploración fH
(kHz)
Reloj de
puntos (MHz) Número de píxeles activos
Número total
de píxeles
Número de
líneas activas
Número total
de líneas
1 1125 (1080) / 60i : 59,94i 60 2:1 Interlace 33,75 74,25 1920 2200 1080 1125
2 1125 (1080) / 50i 50 2:1 Interlace 28,125 74,25 1920 2640 1080 1125
3 750 (720) / 60p : 59,94p 60 Progressive 45 74,25 1280 1650 720 750
4
750 (720) /50p 50 Progressive 37,574,25 1280 1980 720 750
5
1125 (1080) / 24sF : 23,985sF 48 Progressive (sF) 27 74,25 1920 2750 1080 1125
6 1125 (1080) / 30p 30 Progressive 33,75 74,25 1920 2200 1080 1125
7 1125 (1080) / 25p 25 Progressive 28,125 74,25 1920 2640 1080 1125
8 1125 (1080) / 24p 24 Progressive 27 74,25 1920 2750 1080 1125
9 525 (480) / 59,94i 59,94 2:1 Interlace 15,734 27 1440 1716 486 525
10 625 (575) / 50i 50 2:1 Interlace 15,625 27 1440 1728 576 625
Señales de entrada aplicables
Señal de video
Notas
(1) El equipo adicional, los cables y los enchufes de adaptador no se suministran con este aparato.
(2) Actualmente no hay soporte para audio incrustado.
• Equipo con VCRs para uso profesional
(Examples) o digitales para radiodifusión,
monitores para uso profesional (CRT,
LCD, PDP) con capacidad de entrada
SD-SDI o HD-SDI


16
   
(    )

,        :
   

•       .
    ,     .
•   ,      ,  
 .
         .
          
.
•             
 .
•      .
     ,    , ,
 ,      ,   
  .
•        .
        ,  .
•  ,       ,   
 .
 :
     ,      
     .
  
( 1  )
   

  4 .
(    
   .)

PC IN
SLOT1 SLOT2 SLOT3
SLOT3
OUT
IN

17
  2  Slot1, Slot2
  3  Slot1, Slot2 (Slot3  )
  fV
(Hz)


fH
(kHz)

(MHz)












1 1125 (1080) / 60i : 59,94i 60 2:1 Interlace 33,75 74,25 1920 2200 1080 1125
2 1125 (1080) / 50i 50 2:1 Interlace 28,125 74,25 1920 2640 1080 1125
3 750 (720) / 60p : 59,94p 60 Progressive 45 74,25 1280 1650 720 750
4
750 (720) /50p 50 Progressive 37,5 74,25 1280 1980 720 750
5
1125 (1080) / 24sF : 23,985sF 48 Progressive (sF) 27 74,25 1920 2750 1080 1125
6 1125 (1080) / 30p 30 Progressive 33,75 74,25 1920 2200 1080 1125
7 1125 (1080) / 25p 25 Progressive 28,125 74,25 1920 2640 1080 1125
8 1125 (1080) / 24p 24 Progressive 27 74,25 1920 2750 1080 1125
9 525 (480) / 59,94i 59,94 2:1 Interlace 15,734 27 1440 1716 486 525
10 625 (575) / 50i 50 2:1 Interlace 15,625 27 1440 1728 576 625


 VCR

•   
 SD-SDI  HDSDI
() 
   VCR,
 
(CRT, LCD, PDP)
•   HD-SDI  
  SD-SDI, 
   
 .
SD-SDI 
HD-SDI
  ,     .
  
•  
SD-SDI: 75    5C-2V
HD-SDI: 75    5C-FB
•  
SD-SDI: 200 
HD-SDI: 100 
  
 
  
 
:
(1)    ,   ,     .
(2)        .
•   
 SD-SDI  HD-SDI (),
  
 VCR, 
 (CRT, LCD, PDP)


18
  
(’   )

,        :
  
!
•       .
     ,     .
•    ,          
 .
       .
      , ’   .
•       ,     
 .
•    ’ .
      ,       ,
    , ,  ,  ,    
.
•         .
   ,    .
•            
  .
  :
      ’   
       .
   
(1 )
    
  4
(    
    .)

PC IN
SLOT1 SLOT2 SLOT3
SLOT3
OUT
IN

19
  2  Slot1 , Slot2
  3  Slot1, Slot2 (Slot3  )
  fV
(Hz)   fH
(kHz)

(MHz)












1 1125 (1080) / 60i : 59,94i 60 2:1 Interlace 33,75 74,25 1920 2200 1080 1125
2 1125 (1080) / 50i 50 2:1 Interlace 28,125 74,25 1920 2640 1080 1125
3 750 (720) / 60p : 59,94p 60 Progressive 45 74,25 1280 1650 720 750
4
750 (720) /50p 50 Progressive 37,5 74,25 1280 1980 720 750
5
1125 (1080) / 24sF : 23,985sF 48 Progressive (sF) 27 74,25 1920 2750 1080 1125
6 1125 (1080) / 30p 30 Progressive 33,75 74,25 1920 2200 1080 1125
7 1125 (1080) / 25p 25 Progressive 28,125 74,25 1920 2640 1080 1125
8 1125 (1080) / 24p 24 Progressive 27 74,25 1920 2750 1080 1125
9 525 (480) / 59,94i 59,94 2:1 Interlace 15,734 27 1440 1716 486 525
10 625 (575) / 50i 50 2:1 Interlace 15,625 27 1440 1728 576 625





    ,      .
 
 
•  
SD-SDI:
  5C-2V  75 
HD-SDI:   5C-FB  75 
•  
SD-SDI: 200 
HD-SDI: 100 
   

  

:
(1)          .
(2)       .
•    
 SD-SDI  HD-SDI.
,   
 ,
  (CRT, LCD,
PDP)
•   HD-SDI  
  SD-SDI 
  .
SD-SDI 
HD-SDI
•    
  SD-SDI  HD-SDI.
,   
 , 
 (CRT, LCD, PDP)


20
  ( )
-
 -      :
 

•       .
,        .
•   ,         ,
    .
 ,      .
          .
•             
 .
•    .
          
      ,  .
•         
.
       .
•           .
  :
       ,  
   .
  
 ( 1  )
  
 
 × 4
(   
  
.)
