Parkside PLVA 40-Li A1 User manual

Akku-Vertikutierer/Rasenlüfter
Originalbetriebsanleitung
Scarificateur/aérateur de pelouse
s a n s fi l
Traduction des instructions d‘origine
Aku vertikutátor a provzdušňovač
Překlad originálního provozního návodu
Akku-Vertikutierer/Rasenlüfter / Cordless Scarifier/
Aerator / Scarificateur/aérateur de pelouse sans fil
PLVA 40-Li A1
Cordless Scarifier/Aerator
Translation of the original instructions
Akumulatorowy wertykulator/
aerator
Tłumaczenie oryginalnej instrukcji obsługi
Akumulátorový vertikulátor/
prevzdušňovač trávnika
Preklad originálneho návodu na obsluhu
IAN 304407_1904
Accu-verticuteerder/
gazonbeluchter
Vertaling van de originele gebruiksaanwijzing

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit
allen Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z
wszystkimi funkcjami urządzenia.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
DE / AT / CH Originalbetriebsanleitung Seite 4GB / IE Translation of the original instructions Page 22FR / BE Traduction des instructions d‘origine Page 39NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 59PL Tłumaczenie oryginalnej instrukcji obsługi Strona 77CZ Překlad originálního provozního návodu Strana 96SK Preklad originálneho návodu na obsluhu Strana 129

1
2
3
4
5
6
7
8
11
12
15
14
13
17
16
7
9
6
4
4
13
13
15
3
5
14
12
9
18
19 20
10
21
8
25

4
DE AT CH
Inhalt
Einleitung.....................................4
Bestimmungsgemäße
Verwendung................................5
Allgemeine Beschreibung .............5
Lieferumfang....................................5
Funktionsbeschreibung......................5
Übersicht ........................................6
Technische Daten..........................6
Sicherheitshinweise......................7
Bildzeichen in der Betriebsanleitung...7
Bildzeichen auf dem Gerät................7
Allgemeine Sicherheitshinweise .........8
Restrisiken.....................................13
Montageanleitung......................14
Griffholm montieren........................14
Fangsack montieren/leeren .............14
Bedienung .................................14
Arbeits-Positionen einstellen .............14
Akku einsetzen/entnehmen .............15
Ein- und Ausschalten.......................15
Arbeiten mit dem Gerät ..................15
Transport ...................................16
Reinigung/Wartung ...................16
Allgemeine Reinigungs-
und Wartungsarbeiten....................16
Auswechseln der Walze .................17
Lagerung ...................................17
Entsorgung/Umweltschutz..........18
Ersatzteile/Zubehör ...................18
Fehlersuche................................19
Garantie ....................................20
Reparatur-Service ......................21
Service-Center............................21
Importeur ..................................21
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden. Die-
ses Gerät wurde während der Produktion
auf Qualität geprüft und einer Endkontrolle
unterzogen. Die Funktionsfähigkeit Ihres
Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich
vor der Benutzung des Gerätes mit
allen Bedien- und Sicherheitshin-
weisen vertraut. Benutzen Sie das
Gerät nur wie beschrieben und für
die angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung
gut auf und händigen Sie alle Un-
terlagen bei Weitergabe des Gerä-
tes an Dritte mit aus.
Original-
EG-Konformitätserklärung .......129
Explosionszeichnung................ 137

5
ATDE CH
Bestimmungsgemäße
Verwendung
Das Gerät ist für den häuslichen Gebrauch
bestimmt:
- als Rasenlüfter für das Herauskämmen
von Filz (bestehend aus Blättern, Moos
oder Unkraut) zwischen den Grashal-
men und das Einsammeln von Blättern
und Panzenresten.
- als Vertikutierer für das Bearbeiten der
Grasnarbe und das Regenerieren von
Rasen- und Grasächen.
Jede andere Verwendung, die in dieser
Betriebsanleitung nicht ausdrücklich zuge-
lassen wird, kann zu Schäden am Gerät
führen und eine ernsthafte Gefahr für den
Benutzer darstellen.
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Erlauben Sie niemals
Personen, die mit diesen Anweisungen
nicht vertraut sind, oder Kindern die Ver-
wendung der Maschine. Örtlich geltende
Vorschriften können das Alter des Benut-
zers beschränken.
Die Benutzung des Gerätes bei Regen oder
feuchter Umgebung ist verboten.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein-
satz erlischt die Garantie.
Das Gerät ist Teil der Serie Parkside
X20VTEAM und kann mit Akkus der
Parkside X20VTEAM Serie betrieben
werden. Die Akkus dürfen nur mit Lade-
geräten der Serie Parkside X20VTEAM
geladen werden.
Allgemeine
Beschreibung
Die Abbildung der wichtigsten
Funktionsteile nden Sie auf
der vorderen und hinteren
Ausklappseite.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind:
• Gerätegehäuse mit Vertikutierwalze
und Prallschutz
• Lüfterwalze
• Oberer Griffholm
• Unterer Holm
• 2 Mittelholme
• Fangsack mit Gestänge
• 2 Akkus (20 V)
• Doppel-Schnellladegerät
• Kontaktschlüssel
• 2 Kabelklemmen
• Montagezubehör
• Wandhalterung
• Betriebsanleitung
Funktionsbeschreibung
Der Akku-Vertikutierer/Rasenlüfter besitzt
zwei leicht austauschbare Arbeitswalzen:
eine Lüfterwalze aus Hart-Kunststoff mit
vertikal rotierenden Federzinken und eine
Vertikutierwalze mit senkrecht angebrach-
ten Messern.
Das Gerät ist mit einem hochwertigen
Kunststoffgehäuse mit Fangsack und einem
Griffholm mit Klappfunktion ausgestattet.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.

6
DE AT CH
Übersicht
1 Elektronische Einschaltsperre
2 Starthebel
3 Oberer Griffholm
4 Schnellspanner, Schraube und
Beilegescheiben für die Holmbe-
festigung
5 2 Mittelholme
6 Unterer Holm
7 Schnellspanner und Beilegeschei-
ben für die Holmbefestigung
8 Tragegriff (nicht sichtbar)
9 Gerätegehäuse
10 Abdeckung
11 Hebel zur Tiefenverstellung
12 Fangsack
13 Gerätekabelklemme
14 Prallschutzklappe
15 Gerätekabel
16 Vertikutierwalze mit Messer
17 Lüfterwalze mit Federzinken
18 Doppel-Schnellladegerät
19 Akku
20 Entriegelungstaste am Akku
21 Kontaktschlüssel
22 Flügelschraube zur Walzenbefes-
tigung
23 Sechskantaufnahme Walze
24 Lagerbefestigung
25 Wandhalterung
26 Schrauben, Wandhalterung
Technische Daten
Akku-Vertikutierer/
Rasenlüfter PLVA 40-Li A1
Motorspannung U ........40 V ; (2x 20 V)
Motorstrom I...................................16 A
Schutzart.........................................IPX1
Arbeitsdrehzahl des Werkzeugs
(n0).................................... 3600 min-1
Breite der Walze...........................36 cm
Tiefenverstellung ........................... 5-fach
......... (3/6/9/12 mm + Transportstellung)
Fangsackvolumen............................. 40 l
Gewicht (inkl. Zubehör) ........... ca.9,8 kg
Schallleistungspegel (LWA)
garantiert.............................93 dB (A)
Vertikutierwalze
Schalldruckpegel
(LpA).................70,5 dB (A), KpA = 3 dB
Schallleistungspegel (LWA)
gemessen... 90,5 dB (A); KWA = 2,04 dB
Lüfterwalze
Schalldruckpegel
(LpA).................70,4 dB (A), KpA = 3 dB
Schallleistungspegel (LWA)
gemessen... 90,4 dB (A); KWA = 1,96 dB
Vibration am Handgriff
(ah)................... 3,3 m/s2, K= 1,7 m/s2
Achtung! Eine aktuelle Liste
derAkkukompatibilitätn-
den Sie unter:
www.lidl.de/akku
Dieses Gerät kann ausschließlich mit
folgenden Akkus betrieben werden:
PAP20A1, PAP20A2, PAP20A3.
Diese Akkus dürfen mit folgenden
Ladegeräten geladen werden: PLG20A1,
PLG20A3, PDSLG20A1.

7
ATDE CH
Lärm- und Vibrationswerte wurden entspre-
chend den in der Konformitätserklärung
genannten Normen und Bestimmungen
ermittelt.
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfverfah-
ren gemessen worden und kann zum Ver-
gleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissi-
onswert kann auch zu einer einleitenden
Einschätzung der Aussetzung verwendet
werden.
Warnung:
Der Schwingungsemissionswert
kann sich während der tatsäch-
lichen Benutzung des Elektro-
werkzeugs von dem Angabewert
unterscheiden, abhängig von der
Art und Weise, in der das Elektro-
werkzeug verwendet wird.
Es besteht die Notwendigkeit, Si-
cherheitsmaßnahmen zum Schutz
des Bedieners festzulegen, die
auf einer Abschätzung der Ausset-
zung während der tatsächlichen
Benutzungsbedingungen beruhen
(hierbei sind alle Anteile des Be-
triebszyklus zu berücksichtigen,
beispielsweise Zeiten, in denen das
Elektrowerkzeug abgeschaltet ist,
und solche, in denen es zwar ein-
geschaltet ist, aber ohne Belastung
läuft).
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvorschrif-
ten bei der Arbeit mit dem Gerät.

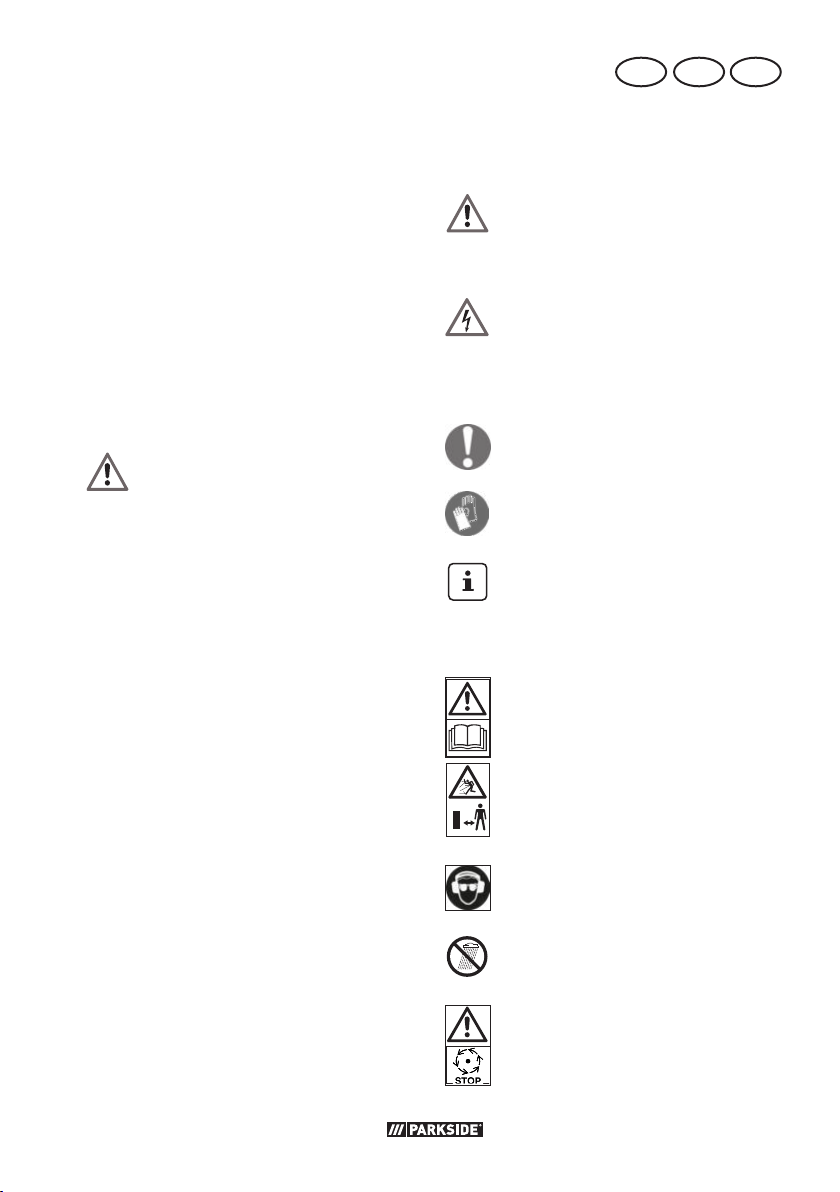

Bildzeichen in der
Betriebsanleitung
Gefahrenzeichen mit
Angaben zur Verhütung
von Personen- oder
Sachschäden.
Gefahrenzeichen mit
Angaben zur Verhütung
von Personenschäden
durch einen elektrischen
Schlag.
Gebotszeichen mit Angaben
zur Verhütung von Schäden.
Tragen Sie beim Umgang mit
der Walze Handschuhe.
Hinweiszeichen mit Informati-
onen zum besseren Umgang
mit dem Gerät.
Bildzeichen auf dem Gerät
Achtung!
Betriebsanleitung lesen
Verletzungsgefahr durch
weggeschleuderte Teile.
Umstehende Personen von
dem Gerät fernhalten.
Tragen Sie Augen- und Ge-
hörschutz.
Setzen Sie das Gerät nicht
der Feuchtigkeit aus. Arbei-
ten Sie nicht bei Regen.
Achtung!
Nachlauf der Walzen

8
DE AT CH
Vorsicht - Scharfes Werkzeug!
Hände und Füße fernhalten.
Die Rotation der Walze dau-
ert nach dem Abschalten des
Motors noch an.
Motor ausschalten und
Kontaktschlüssel ziehen vor
Einstellungs- oder Reinigungs-
arbeiten
Angabe des Schallleistungs-
pegels LWA in dB(A)
Elektrogeräte gehören nicht
in den Hausmüll.
2
1
Einschalten/Aus-
schalten
Transport- und
Arbeitspositionen
Allgemeine
Sicherheitshinweise
Dieses Gerät kann bei un-
sachgemäßem Gebrauch
ernsthafte Verletzungen
verursachen. Bevor Sie mit
dem Gerät arbeiten, lesen
Sie sorgfältig die Betriebsan-
leitung und machen Sie sich
mit allen Bedienteilen gut
vertraut. Bewahren Sie diese
Betriebsanleitung gut auf,
damit Ihnen die Informatio-
nen jederzeit zur Verfügung
stehen.
Bei Auftreten eines Unfalles
oder einer Störung während
des Betriebs ist das Gerät so-
fort auszuschalten, der Kon-
taktschlüssel zu ziehen und
die Akkus aus dem Gerät zu
nehmen. Versorgen Sie Ver-
letzungen sachgemäß oder
suchen Sie einen Arzt auf. Le-
sen Sie zur Beseitigung von
Störungen das Kapitel „Feh-
lersuche“ oder kontaktieren
Sie unser Service-Center.
Arbeiten mit dem Gerät:
Vorsicht! Das Gerät kann
ernsthafte Verletzungen her-
vorrufen. So vermeiden Sie
Unfälle und Verletzungen:
Vorbereitung:
• Lesen Sie die Anweisungen
aufmerksam. Machen Sie sich
mit den Stellteilen und der sach-
gemäßen Verwendung der Ma-
schine vertraut.
• Es ist zu beachten, dass der
Benutzer selbst für Unfälle oder
Gefährdungen gegenüber an-
deren Personen oder deren Be-
sitz verantwortlich ist.
• Das Gerät ist nicht für die Be-
nutzung durch Kinder geeignet.
• Kindern und Personen mit ein-
geschränkten körperlichen,
sensorischen oder geistigen
Fähigkeiten oder unzureichen-
der Erfahrung und Wissen oder
Personen, welche mit den An-
weisungen nicht vertraut sind,
ist die Verwendung der Ma-
schine nicht gestattet. Örtliche
Bestimmungen können das Min-
destalter der Bedienungsperson
festlegen.

9
ATDE CH
• Setzen Sie das Gerät niemals
ein, während Personen, beson-
ders Kinder, und Haustiere in
der Nähe sind.
• Überprüfen Sie das Gelände, auf
dem das Gerät eingesetzt wird
und entfernen Sie Steine, Stöcke,
Drähte oder andere Fremdkörper,
die erfasst und weggeschleudert
werden können.
Verwenden Sie das Gerät nicht
zum Einebnen von Bodenune-
benheiten.
• Tragen Sie stets geeignete Ar-
beitskleidung wie Sicherheits-
schuhe mit rutschfester Sohle,
eine robuste, lange Hose, Oh-
renschutz und eine Schutzbrille.
Benutzen Sie das Gerät nicht,
wenn Sie barfuß gehen oder
offene Sandalen tragen.
Vermeiden Sie das Tragen loser
Kleidung oder Kleidung mit
hängenden Schnüren oder Kra-
watten.
Die Schutzvorrichtung und die
persönlichen Schutzausrüstungen
schützen Ihre eigene und die Ge-
sundheit anderer und sichern den
reibungslosen Betrieb des Gerätes.
• Arbeiten Sie nicht mit einem be-
schädigten, unvollständigen oder
ohne die Zustimmung des Herstel-
lers umgebauten Gerät. Arbeiten
Sie nicht mit beschädigten oder
fehlenden Schutzvorrichtungen
(z. B. Starthebel, Entriegelungs-
knopf, Prallschutz). Setzen Sie
niemals Schutzvorrichtungen au-
ßer Kraft (z. B. durch Anbinden
des Starthebels).
Damit wird sichergestellt, dass
die Sicherheit des Gerätes er-
halten bleibt.
• Vergewissern Sie sich vor dem
Start Ihres Gerätes, dass kein
Gegenstand oder Ast in der
Messeröffnung eingeschoben
ist, dass das Gerät stabil steht
und der Arbeitsbereich aufge-
räumt und nicht blockiert ist.
• Wenn Ihr Gerät beim Einschal-
ten ungewöhnliche Vibrationen
oder Geräusche zeigt, ziehen
Sie den Kontaktschlüssel, neh-
men Sie die Akkus aus dem
Gerät und kontrollieren Sie die
Messerwalze. Vergewissern Sie
sich, dass keine Häckselgutreste
die Messerwalze blockieren
oder zwischen den Messern
eingeklemmt sind. Wenn Sie
keine Probleme feststellen, sen-
den Sie das Gerät an eine Kun-
dendienststelle zurück.
• Wenn die Messer nicht mehr
korrekt schneiden oder wenn
der Motor überlastet ist, über-
prüfen Sie alle Teile Ihres
Gerätes und ersetzen Sie die
abgenutzten Teile. Wenn eine
umfangreichere Reparatur not-
wendig ist, wenden Sie sich an
eine Kundendienststelle.
• Verwenden Sie die Maschine
nur in der empfohlenen Lage
und nur auf einer festen, ebe-
nen Fläche.
• Betreiben Sie die Maschine
nicht auf gepasterten oder
geschotterten Flächen, wo her-
ausgeschleudertes Material zu
Verletzungen führen kann.
Verwendung:
• Vorsicht - Scharfes Werkzeug!
Schneiden Sie sich nicht die
Finger oder Zehen. Halten Sie

10
DE AT CH
Füße und Finger beim Arbeiten
immer von der Walze und der
Auswurföffnung fern. Es besteht
Verletzungsgefahr!
• Benutzen Sie das Gerät nicht
bei Regen, bei schlechter Wit-
terung, in feuchter Umgebung
oder nassem Rasen. Arbeiten
Sie nur bei Tageslicht oder
guter Beleuchtung. Es besteht
Unfallgefahr.
• Arbeiten Sie mit dem Gerät
nicht, wenn Sie müde oder
unkonzentriert sind oder nach
der Einnahme von Alkohol oder
Tabletten. Legen Sie immer
rechtzeitig eine Arbeitspause
ein. Gehen Sie mit Vernunft
an die Arbeit. Ein Moment der
Unachtsamkeit beim Gebrauch
des Gerätes kann zu ernsthaf-
ten Verletzungen führen.
• Machen Sie sich mit Ihrer Um-
gebung vertraut und achten Sie
auf mögliche Gefahren, die Sie
wegen des Motorengeräusches
nicht hören können.
• Achten Sie beim Arbeiten auf
einen sicheren Stand, insbeson-
dere an Hängen. Arbeiten Sie
immer quer zum Hang, niemals
auf- oder abwärts. Seien Sie
besonders vorsichtig, wenn Sie
die Fahrtrichtung am Hang än-
dern. Vertikutieren oder lüften
Sie nicht an übermäßig steilen
Hängen. Dadurch können Sie
das Gerät in unerwarteten Situ-
ationen besser kontrollieren.
• Vermeiden Sie eine abnormale
Körperhaltung.
Gehen Sie, laufen Sie nicht.
• Führen Sie das Gerät nur im
Schritttempo und mit beiden
Händen am Griff. Seien Sie be-
sonders vorsichtig, wenn Sie das
Gerät umkehren oder zu sich
heranziehen. Stolpergefahr!
• Starten oder betätigen Sie den
Starthebel mit Vorsicht entspre-
chend den Anweisungen in
dieser Betriebsanleitung und
achten Sie auf ausreichenden
Abstand der Füße zu den Zin-
ken.
• Kippen Sie das Gerät beim
Anlassen nicht, es sei denn, es
muss als Anlaufhilfe angehoben
werden. In diesem Fall kippen
Sie das Gerät nur so weit, wie
es unbedingt erforderlich ist,
und heben Sie nur die von der
Bedienungsperson abgewandte
Seite hoch.
• Wenn das Gerät nach Anheben
wieder auf den Boden gestellt
wird, müssen beide Hände in
Arbeitsstellung sein.
• Gerät nicht ohne vollständig
angebrachten Fangsack oder
ohne Prallschutz betreiben.
Verletzungsgefahr! Führen Sie
niemals Hände oder Füße an
oder unter sich drehende Teilen.
Halten Sie sich immer fern von
der Auswurföffnung.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Ziehen Sie vor allen Arbeiten
an dem Gerät den Kontakt-
schlüssel und nehmen Sie die
Akkus aus dem Gerät.
• Halten Sie die Zinken an, wenn
die Maschine angekippt wer-
den muss, zum Transport über

11
ATDE CH
andere Flächen als Gras und
wenn die Maschine von und zu
der zu bearbeitenden Fläche
bewegt wird.
• Transportieren Sie niemals die
Maschine während der Antrieb
läuft.
Arbeitsunterbrechung:
• Nach dem Ausschalten des Ge-
rätes dreht sich die Walze noch
für einige Sekunden. Hände
und Füße fernhalten.
• Die Federzinken nicht berühren,
bevor der Kontaktschlüssel ge-
zogen ist, die Akkus aus dem
Gerät genommen wurden und
die Federzinken vollständig zum
Stillstand gekommen sind. Ver-
letzungsgefahr durch scharfes
Werkzeug.
• Entfernen Sie Panzenteile nur
im Stillstand des Gerätes. Hal-
ten Sie die Auswurföffnung stets
sauber und frei.
• Schalten Sie das Gerät ab,
wenn Sie es transportieren, an-
heben oder kippen wollen und
wenn andere Flächen als Gras
überquert werden.
• Hinterlassen Sie das Gerät nie
unbeaufsichtigt am Arbeitsplatz.
Kinder dürfen nicht mit dem Ge-
rät spielen.
• Schalten Sie das Gerät aus und
ziehen Sie den Kontaktschlüssel
und nehmen Sie die Akkus aus
dem Gerät. Vergewissern Sie
sich, das alle sich bewegenden
Teile zum vollständigen Still-
stand gekommen sind:
- immer, wenn Sie die Maschi-
ne verlassen,
- bevor Sie die Auswurföffnung
reinigen oder Blockierungen
oder Verstopfungen beseitigen,
- wenn das Gerät nicht ver-
wendet wird,
- bevor Sie die Maschine über-
prüfen, reinigen oder Arbei-
ten an ihr durchführen;
- nach dem Kontakt mit einem
Fremdkörper. Untersuchen
Sie die Maschine auf Beschä-
digungen und führen Sie die
erforderlichen Instandsetzun-
gen durch, bevor Sie erneut
starten und mit der Maschine
arbeiten.
Falls die Maschine anfängt
ungewöhnlich stark zu vibrie-
ren, ist eine sofortige Über-
prüfung erforderlich,
- suchen Sie nach Beschädi-
gungen;
- führen Sie die erforderli-
chen Reparaturen beschä-
digter Teile durch;
- untersuchen Sie auf lose
Teile und ziehen sie diese
fest an.
• Bewahren Sie das Gerät an
einem trockenen Ort und außer-
halb der Reichweite von Kin-
dern auf.
Vorsicht! So vermeiden Sie
Geräteschäden und eventuell
daraus resultierende Perso-
nenschäden:
Pegen Sie Ihr Gerät
• Schalten Sie das Gerät aus und
heben Sie es an, wenn Sie es
über Treppen transportieren.
• Vor dem Einschalten der Ma-
schine ist immer zu prüfen, ob
alle Schrauben, Muttern, Bolzen

12
DE AT CH
und anderen Befestigungen
gut gesichert sind, und dass
die Schutzeinrichtungen und
Schutzgitter an Ort und Stelle
sind. Abgenutzte oder beschä-
digte Aufkleber müssen ersetzt
werden. Benutzen Sie das Gerät
nicht, wenn Sicherheitseinrich-
tungen (z. B. Prallschutz), Teile
der Schneideinrichtung oder
Bolzen fehlen, abgenutzt oder
beschädigt sind. Prüfen Sie ins-
besondere den Starthebel auf
Beschädigung. Zur Vermeidung
einer Unwucht dürfen beschädig-
te Werkzeuge und Bolzen nur
satzweise ausgetauscht werden.
• Benutzen Sie nur Ersatz- und
Zubehörteile, die vom Hersteller
geliefert und empfohlen wer-
den. Der Einsatz von Fremdtei-
len führt zum sofortigen Verlust
des Garantieanspruches.
• Sorgen Sie dafür, dass alle Mut-
tern, Bolzen und Schrauben fest
angezogen sind und das Gerät
in einem sicheren Arbeitszu-
stand ist.
• Versuchen Sie nicht, das Gerät
selbst zu reparieren, es sei denn,
Sie besitzen hierfür eine Ausbil-
dung. Sämtliche Arbeiten, die nicht
in dieser Betriebsanleitung angege-
ben werden, dürfen nur von einer
von uns ermächtigten Kunden-
dienststelle ausgeführt werden.
• Behandeln Sie Ihr Gerät mit
Sorgfalt. Halten Sie die Werk-
zeuge sauber, um besser und
sicherer arbeiten zu können.
Befolgen Sie die Wartungsvor-
schriften.
• Überlasten Sie Ihr Gerät nicht.
Arbeiten Sie nur im angegebe-
nen Leistungsbereich. Verwen-
den Sie keine leistungsschwa-
chen Maschinen für schwere
Arbeiten. Benutzen Sie Ihr Ge-
rät nicht für Zwecke, für die es
nicht bestimmt ist.
• Prüfen Sie regelmäßig die Auf-
fangeinrichtung auf Verschleiß
oder Verlust der Funktionsfähig-
keit.
• Ersetzen Sie aus Sicherheits-
gründen abgenutzte oder be-
schädigte Teile.
• Achten Sie darauf, dass bei
Maschinen mit mehreren Zin-
kenaufbauten die Bewegung
eines Zinkenaufbaus zu Drehun-
gen der übrigen Zinkenaufbau-
ten führen kann.
• Achten Sie beim Einstellen der
Maschine darauf, dass keine
Finger zwischen beweglichen
Zinkenaufbauten und feststehen-
den Teilen der Maschine einge-
klemmt werden.
• Lassen Sie den Motor abkühlen,
bevor Sie die Maschine für län-
gere Zeit abstellen.
• Beachten Sie beim Instandhal-
ten der Zinkenaufbauten, dass
selbst wenn der Antrieb abge-
schaltet ist, die Zinkenaufbauten
bewegt werden können.
• Ersetzen Sie aus Sicherheits-
gründen abgenutzte oder be-
schädigte Teile. Verwenden Sie
ausschließlich Original-Ersatz-
teile und -Zubehör.
• Wenn die Maschine zur In-
standhaltung, Inspektion oder
Aufbewahrung, oder zum Aus-
tausch eines Zubehörteils ange-
halten ist, ist der Antrieb abzu-
schalten, der Kontaktschlüssel

13
ATDE CH
zu ziehen, der Akku aus dem
Gerät zu nehmen und sicher-
zustellen, dass alle sich bewe-
genden Teile zum vollständigen
Stillstand gekommen sind.
Lassen Sie die Maschine ab-
kühlen, bevor Sie Inspektionen,
Einstellungen usw. durchführen.
Behandeln Sie die Maschine
mit Sorgfalt und halten Sie sie
sauber.
Elektrische Sicherheit:
Vorsicht! So vermeiden Sie
Unfälle und Verletzungen
durch elektrischen Schlag:
• Vermeiden Sie Körperberührun-
gen mit geerdeten Teilen (z. B.
Metallzäune, Metallpfosten).
Es besteht ein erhöhtes Risiko
durch elektrischen Schlag,
wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge
von Regen oder Nässe fern. Das
Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risi-
ko eines elektrischen Schlages.
• Verwenden Sie kein Zubehör
welches nicht von PARKSIDE
empfohlen wurde. Die kann zu
elektrischem Schlag oder Feuer
führen.
Beachten Sie die Si-
cherheitshinweise und
HinweisezumAuaden
und der korrekten Ver-
wendung, die in der
Betriebsanleitung Ihres
Akkus und Ladege-
räts der Serie Parkside
X20VTeamgegeben
sind. Eine detaillierte
Beschreibung zum La-
devorgang und weitere
Informationennden
Sie in dieser separaten
Bedienungsanleitung.
Restrisiken
Auch wenn Sie dieses Elektrowerk-
zeug vorschriftsmäßig bedienen,
bleiben immer Restrisiken beste-
hen. Folgende Gefahren können im
Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerk-
zeugs auftreten:
a) Schnittverletzungen
b) Gehörschäden, falls kein geeigne-
ter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus
Hand-Arm-Schwingungen
resultieren, falls das Gerät
über einen längeren Zeitraum
verwendet wird oder nicht
ordnungsgemäß geführt und
gewartet wird.
Warnung! Dieses Elektro-
werkzeug erzeugt während
des Betriebs ein elektro-
magnetisches Feld. Dieses
Feld kann unter bestimmten
Umständen aktive oder pas-
sive medizinische Implantate
beeinträchtigen. Um die
Gefahr von ernsthaften oder
tödlichen Verletzungen zu
verringern, empfehlen wir
Personen mit medizinischen
Implantaten ihren Arzt und
den Hersteller des medizini-
schen Implantats zu konsul-
tieren, bevor die Maschine
bedient wird.

14
DE AT CH
Montageanleitung
Ziehen Sie vor allen Arbeiten den
Kontaktschlüssel ( 21) und neh-
men Sie die Akkus aus dem Gerät .
Achten Sie bei der Montage dar-
auf, dass das Gerätekabel ( 15)
nicht eingeklemmt wird und genü-
gend Spiel hat.
Griffholm montieren
1. Stecken Sie den unteren Holm (6) an
das Gerätegehäuse (9) und schrauben
Sie ihn mit zwei Schnellspannern und
Beilegescheiben (7) an. Die glatte Seite
der Beilegescheibe zeigt zum Schnell-
spanner, die gerillte Seite zum Gerät.
2. Schrauben Sie die beiden Mittelholme
(5) mit den Schnellspannern, Schrau-
ben und Beilegescheiben (4) an den
unteren Holm (6) an. Die glatte Seite
der Beilegescheibe zeigt zum Schnell-
spanner, die gerillte Seite zum Gerät.
3. Schrauben Sie den oberen Griffholm
(3) mit den Schnellspannern, Schrau-
ben und Beilegescheiben (4) an den
beiden Mittelholmen (5) fest.
4. Befestigen Sie das Gerätekabel (15)
mit den Gerätekabelklemmen (13) am
Holm.
Fangsack montieren/
leeren
Achtung: Gerät nicht ohne
Prallschutzklappe betreiben.
Verletzungsgefahr!
Der Fangsack wird für den Betrieb
mit der Lüfterwalze ( 17) emp-
fohlen!
1. Ziehen Sie den Fangsack über das Ge-
stänge.
2. Stülpen Sie die Kunststoff-Laschen des
Fangsacks (12) über das Fangsack-Ge-
stänge und klipsen Sie die Kunststoff-La-
schen ein.
Fangsack am Gerät anbringen:
3. Heben Sie die Prallschutzklappe (14) an.
4. Hängen Sie die Stifte am Fangsack-Ge-
stänge in die Aufnahme am Gerätege-
häuse.
5. Lassen Sie die Prallschutzklappe (14) los,
sie hält den Fangsack (12) in Position.
Fangsack abnehmen/entleeren:
6. Heben Sie die Prallschutzklappe (14)
an und nehmen Sie den Fangsack (12)
heraus.
Bedienung
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Arbeits-Positionen einstellen
Das Gerät besitzt 5 Haupteinstellpositionen:
+10 mm: Transport-Position
In dieser Stellung besteht der maximale Si-
cherheitsabstand des Werkzeugs zum Boden.
- 3 mm: Arbeits-Position
Wählen Sie beim Arbeiten mit dem neu-
wertigen Gerät diese Einstellung.
- 3 bis -12 mm: Nachstell-Positionen
Bei zunehmendem Verschleiß der Messer
oder Federzinken kann die Arbeits-Position
gesenkt werden. Einen Verschleiß erkennen
Sie an einem zunehmend schlechter wer-
denden Arbeitsergebnis. Die Verstelltiefe
beträgt pro Stufe ca. 3 mm.

15
ATDE CH
Das Gerät bendet sich bei Lie-
ferung in der Transport-Position
+10mm.
1. Zum Einstellen der Arbeits-Position
muss das Gerät ausgeschaltet sein.
2. Verstellen Sie den Hebel zur Tiefenver-
stellung ( 11) und lassen Sie ihn in
die gewünschte Position einrasten.
Die Wahl einer Nachstell-Position
ohne entsprechenden Verschleiß
kann zur Überlastung des Motors und
Beschädigung der Walze führen.
Akku einsetzen/
entnehmen
Schalten Sie das Gerät aus, ziehen
Sie den Kontaktschlüssel ( 21)
und warten Sie den Stillstand der
Walze ab.
1. Zum Herausnehmen des Akkus (19)
aus dem Gerät drücken Sie die Entrie-
gelungstaste (20) am Akku und ziehen
den Akku heraus.
2. Zum Einsetzen des Akkus (19) schieben
Sie den Akku entlang der Führungsschie-
ne in das Gerät. Er rastet hörbar ein.
Ein- und Ausschalten
Zum Betrieb sind zwei Akkus
zwingend erforderlich.
Achten Sie vor dem Einschal-
ten darauf, dass das Gerät
keine Gegenstände berührt.
Halten Sie Füße und Hände
von der Walze und der Aus-
wurföffnung fern. Es besteht
Verletzungsgefahr!
1. Stellen Sie das Gerät auf eine ebene
Rasenäche.
2. Öffnen Sie die Abdeckung ( 10).
3. Schieben Sie die Akkus ( 19) ein
(siehe „Akku einsetzen/entnehmen“).
4. Stecken Sie den Kontaktschlüssel ( 21)
in die dafür vorgesehene Öffnung ne-
ben den Akkus (19) (siehe Bild ).
5. Zum Einschalten drücken Sie die elektro-
nische Einschaltsperre (1) am Handgriff
und ziehen Sie anschließend den Start-
hebel (2) Richtung Handgriff. Lassen Sie
die elektronische Einschaltsperre (1) los.
6. Zum Ausschalten lassen Sie den Start-
hebel (2) los.
Überlastschutz: Bei Überlastung
des Gerätes schaltet der Motor
automatisch ab. Lassen Sie den
Starthebel los und starten Sie das
Gerät nach einer Abkühlzeit von
etwa 1Minute erneut.
Achtung! Walze läuft nach
dem Ausschalten nach. Kip-
pen oder tragen Sie das
Gerät nicht bei laufendem
Motor und berühren Sie die
laufende Walze nicht.
Es besteht Verletzungsgefahr!
Arbeiten mit dem Gerät
Um einen gepegten Rasen zu erhalten, emp-
fehlen wir Ihnen, alle 4 - 6 Wochen zu lüften.
Vertikutieren ist ein intensiverer Eingriff als
das Lüften und sollte daher nur einmal im
Jahr erfolgen. Der beste Zeitpunkt ist das
Frühjahr nach dem ersten Mähen.
Arbeiten Sie an Hängen im-
mer quer zum Hang. Seien
Sie besonders vorsichtig beim
Rückwärtsgehen und Ziehen

16
DE AT CH
des Gerätes. Es besteht Stol-
pergefahr!
Schalten Sie nach der Arbeit und
zum Transport das Gerät aus, neh-
men Sie die Akkus aus dem Gerät
und warten Sie den Stillstand der
Walze ab.
Je kürzer der Rasen geschnitten ist,
desto besser lässt er sich bearbei-
ten. Dadurch wird das Gerät weni-
ger belastet und die Lebensdauer
der Walze erhöht sich.
• Sie können das Gerät mit oder ohne
Fangsack betreiben. Zum Lüften emp-
ehlt sich das Arbeiten mit Fangsack.
Zum Vertikutieren empehlt sich das
Arbeiten ohne Fangsack.
• Mähen Sie den Rasen auf die ge-
wünschte Schnitthöhe.
• Der Vertikutierer darf nicht bei langem
Gras verwendet werden. Es wickelt sich
sonst um die Vertikutierwalze und führt
zur Beschädigung des Gerätes.
• Wählen Sie eine geeignete Arbeits-
bzw. Nachstell-Position (bei Ver-
schleißerscheinungen der Walze), so
dass das Gerät nicht überlastet wird.
• Führen Sie das Gerät im Schritttempo
in möglichst geraden Bahnen. Für ein
lückenloses Lüften oder Vertikutieren
sollten sich die Bahnen immer um we-
nige Zentimeter überlappen. Zu langes
Verweilen auf einer Stelle kann bei lau-
fendem Gerät die Grasnarbe verletzen.
• Reinigen Sie das Gerät nach jedem Ein-
satz (siehe „Reinigung/Wartung“).
• Nach der Bearbeitung von stark ver-
moostem Rasen, empehlt es sich
anschließend nachzusäen. Die Rasenä-
che regeneriert sich dann schneller.
Transport
• Verwenden Sie zum Transport des
Gerätes die Transportstellung +10 mm
(siehe „Arbeits-Positionen einstellen“).
• Heben Sie das Gerät zum Transport
über Treppen und empndliche Ober-
ächen (z. B. Fliesen) an. Benutzen Sie
den Tragegriff ( 8).
Reinigung/Wartung
Lassen Sie Arbeiten, die nicht
in dieser Betriebsanleitung
beschrieben sind, von einer
von uns ermächtigten Kunden-
dienststelle durchführen. Ver-
wenden Sie nur Originalteile.
Tragen Sie beim Umgang mit der
Walze Handschuhe.
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Kontaktschlüs-
sel ( 21), nehmen Sie die Akkus
( 19) aus dem Gerät und warten
Sie den Stillstand der
Walze ( 16/17) ab.
Warnung! Verletzungsgefahr durch
bewegliche gefährliche Teile!
Allgemeine Reinigungs- und
Wartungsarbeiten
Spritzen Sie das Gerät nicht mit
Wasser ab und reinigen Sie es
nichtunterießendemWas-
ser. Es besteht Gefahr eines
Stromschlages und das Gerät
könnte beschädigt werden.

17
ATDE CH
• Entfernen Sie nach dem Arbeiten anhaf-
tende Panzenreste von den Rädern, den
Lüftungsöffnungen, der Auswurföffnung
und der Walze. Verwenden Sie dazu
keine harten oder spitzen Gegenstände,
Sie könnten das Gerät beschädigen.
• Leeren Sie den Fangsack vollständig.
• Halten Sie das Gerät stets sauber.
Verwenden Sie keine Reinigungs- bzw.
Lösungsmittel.
Wir haften nicht für durch unsere Geräte
hervorgerufene Schäden, sofern diese
durch unsachgemäße Reparatur oder den
Einsatz von Nicht-Originalteilen bzw.
durch nicht bestimmungsgemäßen Ge-
brauch verursacht werden.
Auswechseln der Walze
Schalten Sie das Gerät aus, ziehen
Sie den Kontaktschlüssel ( 21),
nehmen Sie die Akkus ( 19) aus
dem Gerät und warten Sie den Still-
stand der Walze ab.
Tragen Sie beim Umgang mit der
Walze Handschuhe.
1. Drehen Sie das Gerät um.
2. Lösen Sie die Flügelschraube (22).
3. Ziehen Sie die Lagerbefestigung (24)
nach oben.
4. Heben Sie die Walze (16/17) schräg
an und ziehen die Welle aus der
Sechskantaufnahme (23).
5. Setzen Sie die neue Walze (16/17) in
umgekehrter Reihenfolge ein.
Lagerung
• Bewahren Sie das Gerät trocken und au-
ßerhalb der Reichweite von Kindern auf.
• Lassen Sie den Motor abkühlen, bevor
Sie das Gerät in geschlossenen Räumen
abstellen.
• Umhüllen Sie das Gerät nicht mit Nylonsä-
cken, da sich Feuchtigkeit bilden könnte.
• Nehmen Sie den Akku vor einer länge-
ren Lagerung (z.B. Überwinterung) aus
dem Gerät.
ohne Wandhalterung:
Zur Platz sparenden Lagerung kann
der Holm nach Lockern der Schnell-
spanner zusammengeklappt werden.
Das Gerätekabel (15) darf dabei
nicht eingeklemmt werden.
mit Wandhalterung:
Sie können das zusammengeklappte Gerät
mit Hilfe der Wandhalterung aufhängen.
Schrauben Sie die Wandhalterung
(25) mit den beiliegenden Schrau-
ben (26) ggf. mit Hilfe von Dübeln
(nicht im Lieferumfang enthalten) an
die Wand. Hängen Sie das Gerät
am unteren Holm (6) auf.
Prüfen Sie die Wandhalterung (25)
regelmäßig auf festen Sitz.

18
DE AT CH
Entsorgung/Umweltschutz
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie
unter www.grizzly-service.eu
Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das
Kontaktformular.
Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 21).
Position Betriebsanleitung Bezeichnung Bestell-Nr.
4 (2x) Schnellspanner 91105134
5 Mittelholme 91105136
6 Unterer Holm 91105137
12 Fangsack 91105133
16 Vertikutierwalze mit Messer 91105139
17 Lüfterwalze mit Federzinken 91105140
22 Flügelschraube zur Walzenbefestigung 91105131
25 Wandhalterung 91105142
• Geben Sie das Gerät und das Ladege-
rät an einer Verwertungsstelle ab. Die
verwendeten Kunststoff- und Metallteile
können sortenrein getrennt werden und
so einer Wiederverwertung zugeführt
werden. Fragen Sie hierzu unser Ser-
vice-Center.
• Entsorgen Sie Akkus nach den lokalen
Vorschriften. Geben Sie die entladenen
Akkus an einer Altbatteriesammelstelle
ab, wo sie einer umweltgerechten
Wiederverwertung zugeführt werden.
Fragen Sie hierzu Ihren lokalen Mül-
lentsorger oder unser Service-Center.
Nehmen Sie den Akku aus dem Gerät und
führen Sie Gerät, Akku, Zubehör und Ver-
packung einer umweltgerechten Wieder-
verwertung zu.
Elektrogeräte gehören nicht in den
Hausmüll.
Werfen Sie den Akku nicht in den
Hausmüll, ins Feuer (Explosionsge-
fahr) oder ins Wasser. Beschädigte
Akkus können der Umwelt und Ihrer
Gesundheit schaden, wenn giftige
Dämpfe oder Flüssigkeiten austreten.

19
ATDE CH
Fehlersuche
Problem Mögliche Ursache Fehlerbehebung
Abnormale Geräu-
sche,
Klappern oder
Vibrationen
Fremdkörper auf der Walze
(16/17) Fremdkörper entfernen
Federzinken der Lüfterwalze
(17) oder Walzenmesser der
Vertikutierwalze ( 16) beschä-
digt
Walze austauschen
Walze ( 16/17) nicht richtig
montiert Walze korrekt einbauen (siehe
„Auswechseln der Walze“)
Rutschender Zahnriemen
Gerät abschalten, Kontaktschlüs-
sel ziehen und Akkus aus dem
Gerät nehmen, vorhandene Erd-
und Grasrückstände entfernen
Gerät startet nicht
Akku ( 19) entladen
Akku Ladezustand prüfen,
Akku auaden (separate Bedie-
nungsanleitung für Akku und
Ladegerät beachten)
Akku ( 19) nicht eingesetzt Akku einsetzen (siehe „Akku
einsetzen/entnehmen“)
Starthebel ( 2) defekt Reparatur durch Kundendienst
Motor defekt
Motor setzt aus
Blockierung durch Fremdkörper Fremdkörper entfernen
Rasen zu hoch Vormähen, siehe „Bedienung“
Auswurföffnung verstopft Auswurföffnung reinigen
Überlastschutz löst aus Gerät etwa 1 Min. abkühlen
lassen
Arbeitsergebnis
nicht zufriedenstel-
lend
Federzinken der Lüfterwalze
(17) verschlissen Walze ( 16/17) austau-
schen
Messer der Vertikutierwalze
(16) stumpf oder beschädigt
Zahnriemen defekt Reparatur durch Kundendienst
Transport-Position oder falsche
Arbeits-Position gewählt siehe „Arbeits-Positionen ein- stellen“
Rasen zu hoch Vormähen, siehe „Bedienung“

20
DE AT CH
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga-
rantie ab Kaufdatum.
Im Falle von Mängeln dieses Gerätes
stehen Ihnen gegen den Verkäufer des
Gerätes gesetzliche Rechte zu. Diese
gesetzlichen Rechte werden durch unsere
im Folgenden dargestellte Garantie nicht
eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufda-
tum. Bitte bewahren Sie den Originalkas-
senbon gut auf. Diese Unterlage wird als
Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem
Kaufdatum dieses Gerätes ein Material-
oder Fabrikationsfehler auf, wird das Ge-
rät von uns – nach unserer Wahl – für Sie
kostenlos repariert oder ersetzt. Diese Ga-
rantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und
der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten
ist.
Wenn der Defekt von unserer Garantie ge-
deckt ist, erhalten Sie das reparierte oder
ein neues Gerät zurück. Mit Reparatur
oder Austausch des Gerätes beginnt kein
neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewähr-
leistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden und
Mängel müssen sofort nach dem Auspa-
cken gemeldet werden. Nach Ablauf der
Garantiezeit anfallende Reparaturen sind
kostenpichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitäts-
richtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Geräteteile, die normaler
Abnutzung ausgesetzt sind und daher als
Verschleißteile angesehen werden können
(z. B. Lüfterwalze, Vertikutierwalze oder
Keilriemen) oder für Beschädigungen an
zerbrechlichen Teilen (z. B. Schalter).
Diese Garantie verfällt, wenn das Gerät
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachge-
mäße Benutzung des Gerätes sind alle in
der Betriebsanleitung aufgeführten Anwei-
sungen genau einzuhalten. Verwendungs-
zwecke und Handlungen, von denen in
der Betriebsanleitung abgeraten oder vor
denen gewarnt wird, sind unbedingt zu
vermeiden.
Das Gerät ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach-
gemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge-
nommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anlie-
gens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:
• Bitte halten Sie für alle Anfragen den
Kassenbon und die Artikelnummer
(IAN304407_1904) als Nachweis für
den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte
dem Typenschild.
• Sollten Funktionsfehler oder sonstige
Mängel auftreten, kontaktieren Sie
