HBP-1 Hub Bearing
Press Set
The HBP-1 is designed to provide the mechanic with a selection of
specially-sized bearing presses, bushings, pilots and spacers that can be
used to quickly and accurately press the bearings into a wide variety of
sealed cartridge bearing bicycle hubs.
INSTRUCTIONS: Because of the many unique cartridge bearing hub
designs on the market, it is important to always contact the hub manu-
facturer for specific bearing removal and installation instructions. Below
are general instructions for using the HBP-1. These instructions, however,
should always be superseded by the hub manufacturer’s instructions.
Mit dem HBP-1 verfügt der Mechaniker über ein umfassendes Set
von Lagerpressen, Führungen, Spacern und Hülsen für das schnelle
und exakte Einpressen von Patronenlagern in die meisten marktübli-
chen Laufradnaben.
BEDIENUNGSANLEITUNG: Aufgrund der zahlreichen verschiedenen
Patronen-Lagersysteme auf dem Markt sollten Sie den jeweiligen
Hersteller in Bezug auf spezifische Vorgaben für die (De-)Montage der
Patronenlager konsultieren. Die nachfolgende Anleitung beschreibt
die allgemeine Verwendung des HBP-1. Diese sollte jedoch immer von
abweichenden individuellen Herstellervorschriften ersetzt werden.
Le HBP-1 est conçu pour offrir au mécanicien une sélection de cales,
de bagues et de pilotes spécialement conçus pour rapidement et
précisément monter les roulements pour une large variété de moyeux.
INSTRUCTIONS: A cause des nombreux designs uniques de moy-
eux à roulements sur le marché, il est important de toujours contacter
le fabricant de votre moyeu pour obtenir les instructions spécifiques
d’installation et de démontage. Ci-dessous se trouvent des instructions
générales pour le HBP-1. Toutefois, ces instructions devraient toujours
être remplacées par d’éventuelles instructions spécifiques du fabricant
du moyeu.
El HBP-1 esta diseñado para proporcionar al mecánico una selección
de prensas para baleros, bujes, Guias y espaciadores que pueden ser
usados para prensar rápida y precisamente una gran variedad de baleros
sellados de maza.
INSTRUCCIONES:Debido a la gran cantidad de baleros sellados en
el Mercado es muy importante contactar al fabricante para solicitar las
instrucciones de instalación y desinstalación. Abajo hay instrucciones
generales para el uso del HBP-1. Estas instrucciones de cualquier manera
deben ser sustituidas por las instrucciones del fabricante.

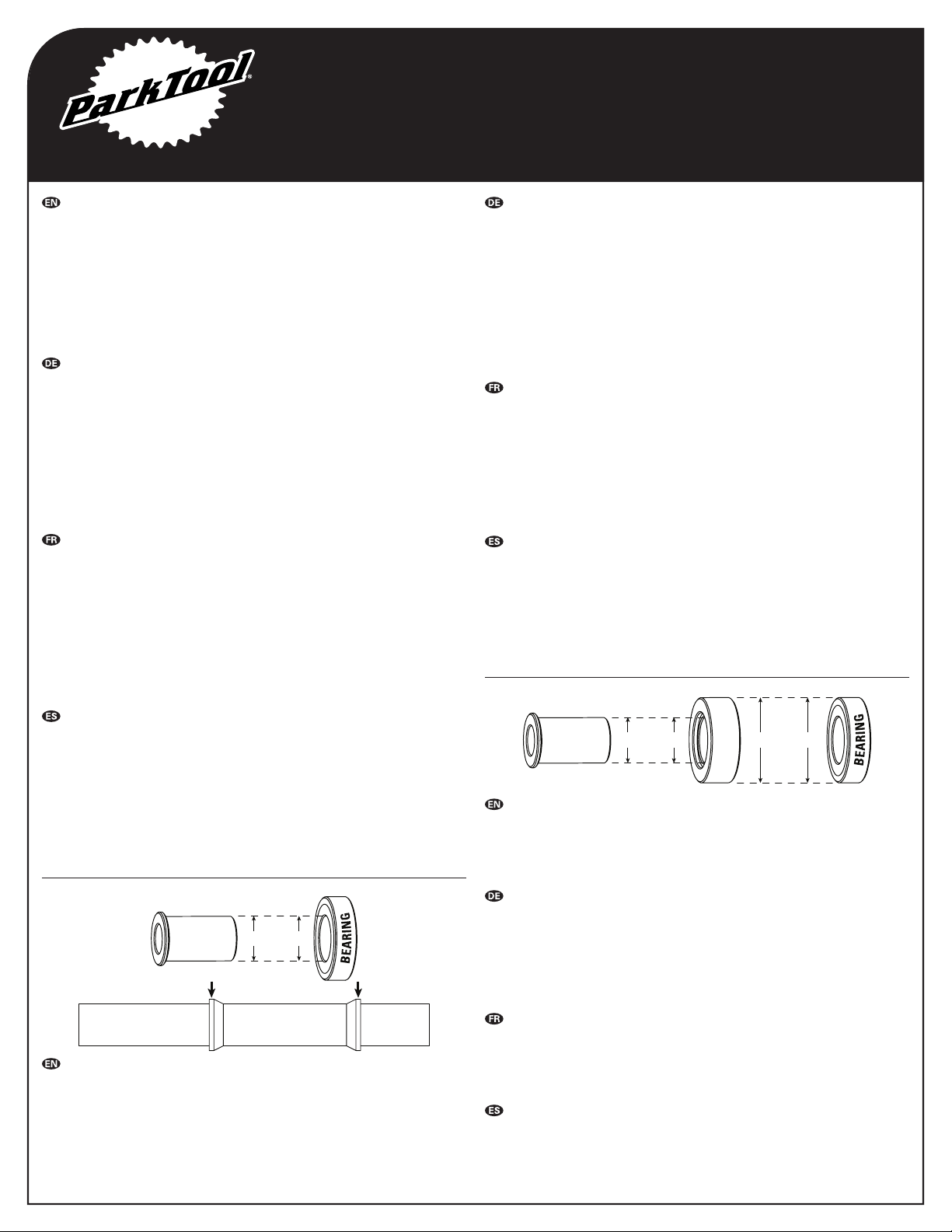

1. Select Pilot The pilot helps maintain alignment of the bearing
and bushing as the bearing is pressed into the hub shell. 14 pilots
(in 7 sizes) are included, each engraved with its outside diameter
(OD) and part number.
a. Select pilot with OD that most closely matches inside diam-
eter (ID) of bearing being pressed into hub.
b. If the hub axle has a shoulder that seats the bearing, a pilot is
not needed—the axle itself serves as the pilot.
1. Führung auswählen Mit der Führung wird die korrekte Ausrich-
tung von Lager und Einpresshülse beim Einpressvorgang
gewährleistet. 14 Führungen (in 7 Größen) sind im Set enthalten,
jede mit eingraviertem Außendurchmesser (OD) und Teile-Num-
mer gekennzeichnet.
a. Wählen Sie die Führung, deren Außendurchmesser (OD)
dem Innendurchmesser (ID) des einzupressenden Lagers am
nächsten kommt.
b. Wenn die Nabenachse über eine Schulter für den Lagersitz
verfügt, wird keine Führung benötigt – die Achse selbst dient
als Führung.
1. Sélection du Pilote Le pilot aide à maintenir l’alignement du
roulement et de la bague pendant que le roulement est pressé dans
la cuvette du moyeu. 14 pilotes (en 7 tailles) sont inclus, chacun avec
son diamètre extérieur (DE) et son numéro de pièce gravés dessus.
a. Sélectionner le pilote avec le DE se rapprochant le plus du
diamètre intérieur (DI) du roulement à presser.
b. Si l’axe du moyeu est pourvu d’un épaulement accueillant le
roulement, le pilote n’est pas nécessaire. L’axe en lui-même
fait office de pilote.
1. Selección de la Guia La Guia ayuda a mantener alineado el
balero y el buje ya que el balero se encuentra bajo presión en el eje
14 Guias (7 medidas) están incluidos, cada uno gravado con su
diámetro y su numero de parte.
a. Seleccione la Guia con la medida que se acerque mas al dia-
metro interno del balero presionado al eje.
b. Si el eje de centro tiene un desnivel que asienta el balero no
es necesario una Guia, el eje hará la function de esta.
2. Select Bushing The bushing presses on the outer surface of the
bearing to prevent damage. 42 bushings (in 21 sizes) are included,
each engraved with its ID, OD and part number. Select bushing
with OD that matches OD of bearing and ID that matches OD of
pilot and ID of bearing.
2. Einpresshülse auswählen Die Einpresshülse darf das Lager beim
Einpressen zur Vermeidung von Beschädigungen nur an seinem
Außenrand berühren. 42 Einpresshülsen (in 21 Größen) sind im Set
enthalten, jede mit Innendurchmesser (ID), Außendurchmesser (OD)
und Teile-Nr. gekennzeichnet. Wählen Sie die Hülse, die die zum
Lager passende Außen- und Innendurchmesser hat. Außerdem sollte
der Hülsen-ID zum Außendurchmesser (OD) der Führung passen.
2. Sélectionner la Bague La bague appuie sur la surface externe du
roulement afin d’éviter les dommages. 42 bagues sont incluses (en
21 tailles), chacune avec son DI, DE et son numéro de pièce gravés
dessus. Sélectionner la bague avec le DE correspondant au DE du
roulement et le DI correspondant au DE du pilote et DI du roulement.
2. Selección del Buje El Buje presiona la parte exterior del balero
para evitar daños. 42 Bujes (21 medidas) están incluidos, cada uno
gravado con la medida y el numero de parte, seleccione el buje
con la medida que mejor se adapte al balero y la medida que
mejor quede a la Guia y a la medida del balero.
OD ID
OD ID OD OD

Park Tool Co. 5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
3. Select Spacer (if needed) 4 spacers are included, each en-
graved with its ID and part number. The mechanic’s judgement is
required to determine if a spacer is needed. A spacer is typically
used in situations when:
a. the bearing must be pressed deep into the hub shell, or
b. the bearing must fit over an axle while it is being pressed.
3. Spacer auswählen (falls erforderlich) 4 Spacer sind im Set
enthalten, alle mit Innendurchmesser (ID) und Teile-Nr. geken-
nzeichnet. Der Mechaniker muss abschätzen, ob ein Spacer
benötigt wird. Dies ist normalerweise der Fall, wenn
a. das Lager tief in den Nabenkörper gepresst werden muss oder
b. das Lager beim Einpressvorgang über die Achse geführt wird.
3. Sélectionner une Eentretoise (si nécessaire) 4 entretoises
sont fournies, chacune avec son DI et son numéro de pièce gravé
dessus. Le jugement du mécanicien est requis pour savoir s’il a
besoin ou non d’une entretoise. Typiquement, une entretoise est
utilisée dans les situations suivantes :
a. Le roulement doit être pressé profondément dans la cuvette, ou
b. Le roulement doit passer sur un axe alors qu’il est pressé.
3. Selección del Espaciador (si es necesario) Incluye 4 espaciad-
ores, cada uno gravado con su medida y su numero de parte. La
opinion del mecánico es necesaria para determiner si se necesita
un espaciador. Este es usado en las siguientes situaciones:
a. El balero necesita ser colocado de manera profunda dentro de
la maza, o
b. El balero debe ajustar sobre el eje cuando esta siendo presionado
4. Select Press Two presses are included.
a. If ID of bearing is larger than 10mm, use larger press
with “T” handle.
b. If ID of bearing is 10mm or less, use smaller press
with cam handle.
4. Lagerpresse auswählen 2 Lagerpressen sind im Set enthalten.
a. Wenn der Innendurchmesser des Lagers größer als 10 mm ist,
verwenden Sie die größere Presse mit T-Handgriff.
b. Wenn der Innendurchmesser des Lagers 10 mm oder kleiner ist,
verwenden Sie die kleinere Presse mit dem Schnellspannhebel.
4. Sélectionner la Presse Deux presses sont incluses.
a. Si le DI du roulement est supérieur à 10mm, utiliser la presse
à poignée en « T ».
b. Si le DI du roulement est inférieur ou égal à 10mm, utilise la
plus petite presse, avec le serrage rapide.
4. Selección de la Prensa Dos prensas incluidas.
a. Si la medida del balero es mas larga de 10mm, use una
prensa con mango en forma de “T”.
b. Si la medida del balero es 10mm o menor, use una prensa
con bloqueo.

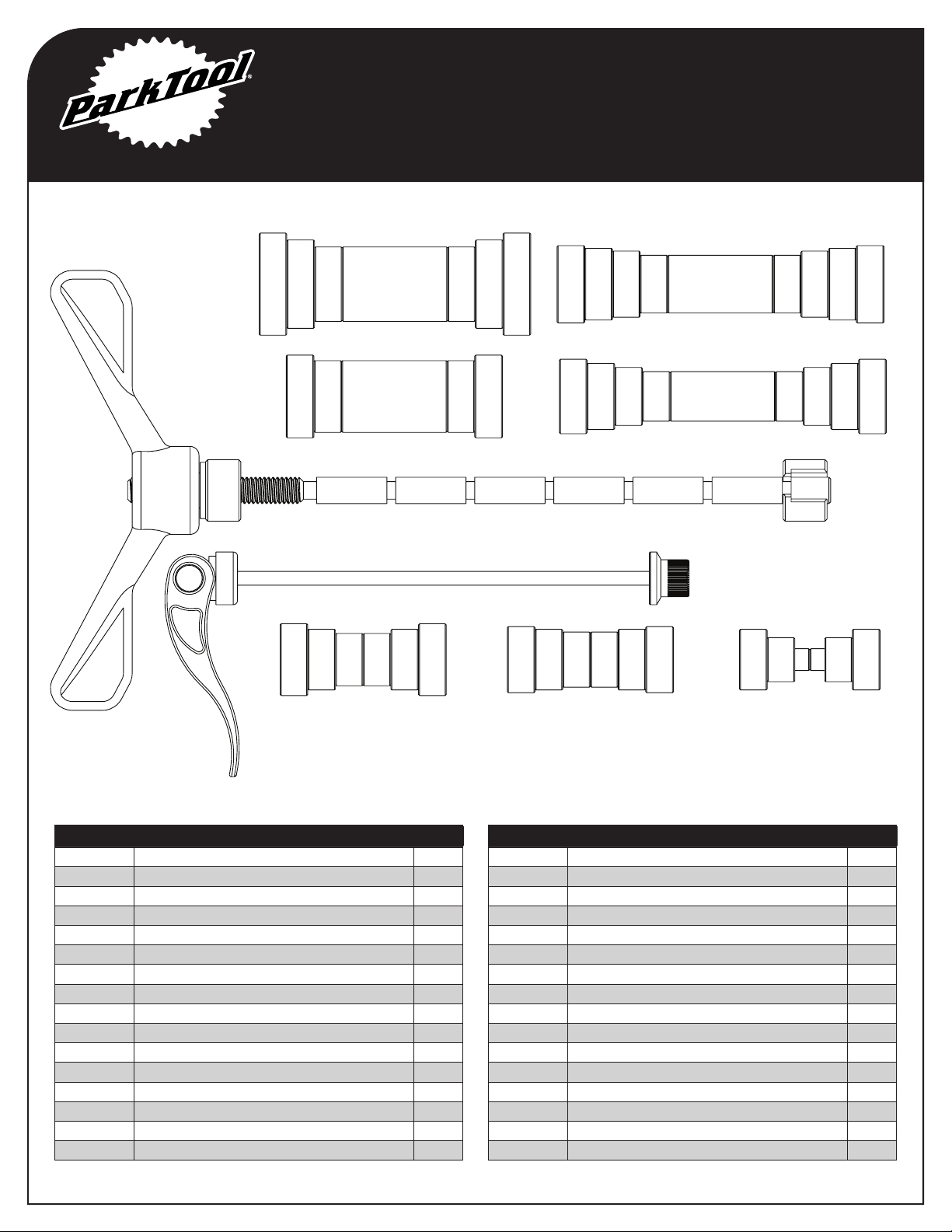

5. Assemble and Press Assemble hub shell, bearings, bushings,
pilots (if needed) and spacers (if needed). Examples of common
assemblies are pictured in figures 5a - 5d. Slowly turn handle of
press clockwise, making sure components stay aligned. Con-
tinue to turn handle until bearings are properly seated in hub. Do
not overtighten.
HBP-1 Hub Bearing
Press Set
ID≤10mm
ID>10mm

Park Tool Co. 5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
HBP-1 Hub Bearing
Press Set
5. Zusammenfügen und Einpressen Fügen Sie Nabenkörper,
Patronenlager, Einpresshülsen, Führungen (wenn nötig) und
Spacer (wenn nötig) zusammen. Beispielhafte Konstellationen sind
in den Abbildungen 5a – 5d zu sehen. Drehen Sie den Hebel der
Lagerpresse langsam im Uhrzeigersinn und achten Sie darauf,
dass alle Komponenten exakt ausgerichtet sind. Drehen Sie den
Hebel so lange bis die Lager korrekt in der Nabe sitzen. Vermeiden
Sie das Überdrehen des Werkzeugs.
5. Assembler et Presser Assembler le moyeux, les roulements, les
bagues, les pilotes (si nécessaires) et les entretoises (si néces-
saires). Des exemples de montages courants sont illustrés dans les
figures 5a – 5d. Tourner doucement la poignée dans le sens des
aiguilles d’une montre, en vérifiant bien que tous les composants
restent alignés. Continuer à tourner la poignée jusqu’à ce que les
roulements soient correctement insérés dans le moyeu. Ne pas
serrer en excès.
5. Ensamble y Prensa Ensamble de la maza, baleros, espaciadores,
Guias (si es necesario) y espaciadores (si es necesario). Ejemplos
de ensamblajes communes están representados con imagines en
las figuras 5a-5d gire lentamente la manija de la prensa hacia la
derecha, asegurandose de que los components permanezcan
alineados, continue girando hasta que el balero este bien posicio-
nado en el eje. No sobre apriete.
HBP-1 Part Numbers
Part No. Description Qty.
2240 Handle 1
2241 Shaft 1
2242 Press Plate 1
2243 Back Plate 1
2244 Thrust Bushing 1
2245 Spiral Retaining Ring 1
2175 Magnet 1
2246 Skewer 1
1
2
3
4
5
6
7
81
6 3 5
4
7
8
2

Park Tool Co. 5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
HBP-1 Hub Bearing
Press Set
Park Tool
8–16mm
2247-2
Park Tool
8–16mm
2247-2
Park Tool
8–22mm
2248-2
Park Tool
8–22mm
2248-2
Park Tool
9–20mm
2249-2
Park Tool
9–20mm
2249-2
Park Tool
9–2 2mm
2250-2
Park Tool
9–2 2mm
2250-2
Park Tool
9–24mm
2251-2
Park Tool
9–24mm
2251-2
Park Tool
10–19mm
2252-2
Park Tool
10–19mm
2252-2
Park Tool
10–22mm
2253-2
Park Tool
10–22mm
2253-2
Park Tool
10–26mm
2254-2
Park Tool
10–26mm
2254-2
Park Tool
12–18mm
2255-2
Park Tool
12–18mm
2255-2
Park Tool
12–21mm
2256-2
Park Tool
12–21mm
2256-2
Park Tool
12–24mm
2257-2
Park Tool
12–24mm
2257-2
Park Tool
12–27mm
2258-2
Park Tool
12–27mm
2258-2
Park Tool
15–21mm
2259-2
Park Tool
15–21mm
2259-2
Park Tool
15–24mm
2260-2
Park Tool
15–24mm
2260-2
Park Tool
15–26mm
2261-2
Park Tool
15–26mm
2261-2
Park Tool
15–28mm
2262-2
Park Tool
15–28mm
2262-2
Park Tool
17–26mm
2263-2
Park Tool
17–26mm
2263-2
Park Tool
17–30mm
2264-2
Park Tool
17–30mm
2264-2
Park Tool
20–27mm
2265-2
Park Tool
20–27mm
2265-2
Park Tool
20–32mm
2266-2
Park Tool
20–32mm
2266-2
Park Tool
20–37mm
2267-2
Park Tool
20–37mm
2267-2
Park Tool
2268-2 • 8mm
Nested
Park Tool
2269-2 • 9mm
Nested
Park Tool
2270-2 • 10mm
Nested
Park Tool
2273-2 • 17mm
Nested
Park Tool
2271-2 • 12mm
Nested
Park Tool
2274-2 • 20mm
Nested
Park Tool
2272-2 • 15mm
Nested
Park Tool
2277 • 17mm
Park Tool
2275 • 12mm
Park Tool
2276 • 15mm
Park Tool
2278 • 20mm
© 2015 Park Tool Co.
PARK TOOL® and the color BLUE are registered trademarks of Park Tool Co.
HBP-1 Bushings
Part No. Description Qty.
2247-2 8-16mm Bushing 2
2248-2 8-22mm Bushing 2
2249-2 9-20mm Bushing 2
2250-2 9-22mm Bushing 2
2251-2 9-24mm Bushing 2
2252-2 10-19mm Bushing 2
2253-2 10-22mm Bushing 2
2254-2 10-26mm Bushing 2
2255-2 12-18mm Bushing 2
2256-2 12-21mm Bushing 2
2257-2 12-24mm Bushing 2
2258-2 12-27mm Bushing 2
2259-2 15-21mm Bushing 2
2260-2 15-24mm Bushing 2
2261-2 15-26mm Bushing 2
2262-2 15-28mm Bushing 2
Part No. Description Qty.
2263-2 17-26mm Bushing 2
2264-2 17-30mm Bushing 2
2265-2 20-27mm Bushing 2
2266-2 20-32mm Bushing 2
2267-2 20-37mm Bushing 2
2268-2 8mm Pilot 2
2269-2 9mm Pilot 2
2270-2 10mm Pilot 2
2271-2 12mm Pilot 2
2272-2 15mm Pilot 2
2273-2 17mm Pilot 2
2274-2 20mm Pilot 2
2275 12mm Spacer 1
2276 15mm Spacer 1
2277 17mm Spacer 1
2278 20mm Spacer 1
