parktool HBP-1 User manual

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
PARK TOOL CO.
HBP-1 Hub Bearing Press Set
The HBP-1 is designed to provide the mechanic with a selection of specially-
sized bearing presses, bushings, pilots and spacers that can be used to
quickly and accurately press the bearings into a wide variety of sealed
cartridge bearing bicycle hubs.
Instructions
Because of the many unique cartridge bearing hub designs on the market,
it is important to always contact the hub manufacturer for specific bearing
removal and installation instructions. Below are general instructions for
using the HBP-1. These instructions, however, should always be superseded
by the hub manufacturer’s instructions.
HBP-1 Einpress-Set für Nabenlager
Mit dem HBP-1 verfügt der Mechaniker über ein umfassendes Set von
Lagerpressen, Führungen, Spacern und Hülsen für das schnelle und exakte
Einpressen von Patronenlagern in die meisten marktüblichen Laufradnaben.
Bedienungsanleitung
Aufgrund der zahlreichen verschiedenen Patronen-Lagersysteme auf
dem Markt sollten Sie den jeweiligen Hersteller in Bezug auf spezifische
Vorgaben für die (De-)Montage der Patronenlager konsultieren. Die
nachfolgende Anleitung beschreibt die allgemeine Verwendung des
HBP-1. Diese sollte jedoch immer von abweichenden individuellen
Herstellervorschriften ersetzt werden.
HBP-1 Kit Pour Roulements de Moyeu
Le HBP-1 est conçu pour offrir au mécanicien une sélection de cales, de
bagues et de pilotes spécialement conçus pour rapidement et précisément
monter les roulements pour une large variété de moyeux.
Instructions
A cause des nombreux designs uniques de moyeux à roulements sur le
marché, il est important de toujours contacter le fabricant de votre moyeu
pour obtenir les instructions spécifiques d’installation et de démontage.
Ci-dessous se trouvent des instructions générales pour le HBP-1. Toutefois,
ces instructions devraient toujours être remplacées par d’éventuelles
instructions spécifiques du fabricant du moyeu.
HBP-1 Prensa para Baleros Sellados de Maza
El HBP-1 esta diseñado para proporcionar al mecánico una selección de
prensas para baleros, bujes, Guias y espaciadores que pueden ser usados
para prensar rápida y precisamente una gran variedad de baleros sellados
de maza.
Instrucciones
Debido a la gran cantidad de baleros sellados en el Mercado es muy
importante contactar al fabricante para solicitar las instrucciones de
instalación y desinstalación. Abajo hay instrucciones generales para el uso
del HBP-1. Estas instrucciones de cualquier manera deben ser sustituidas
por las instrucciones del fabricante.

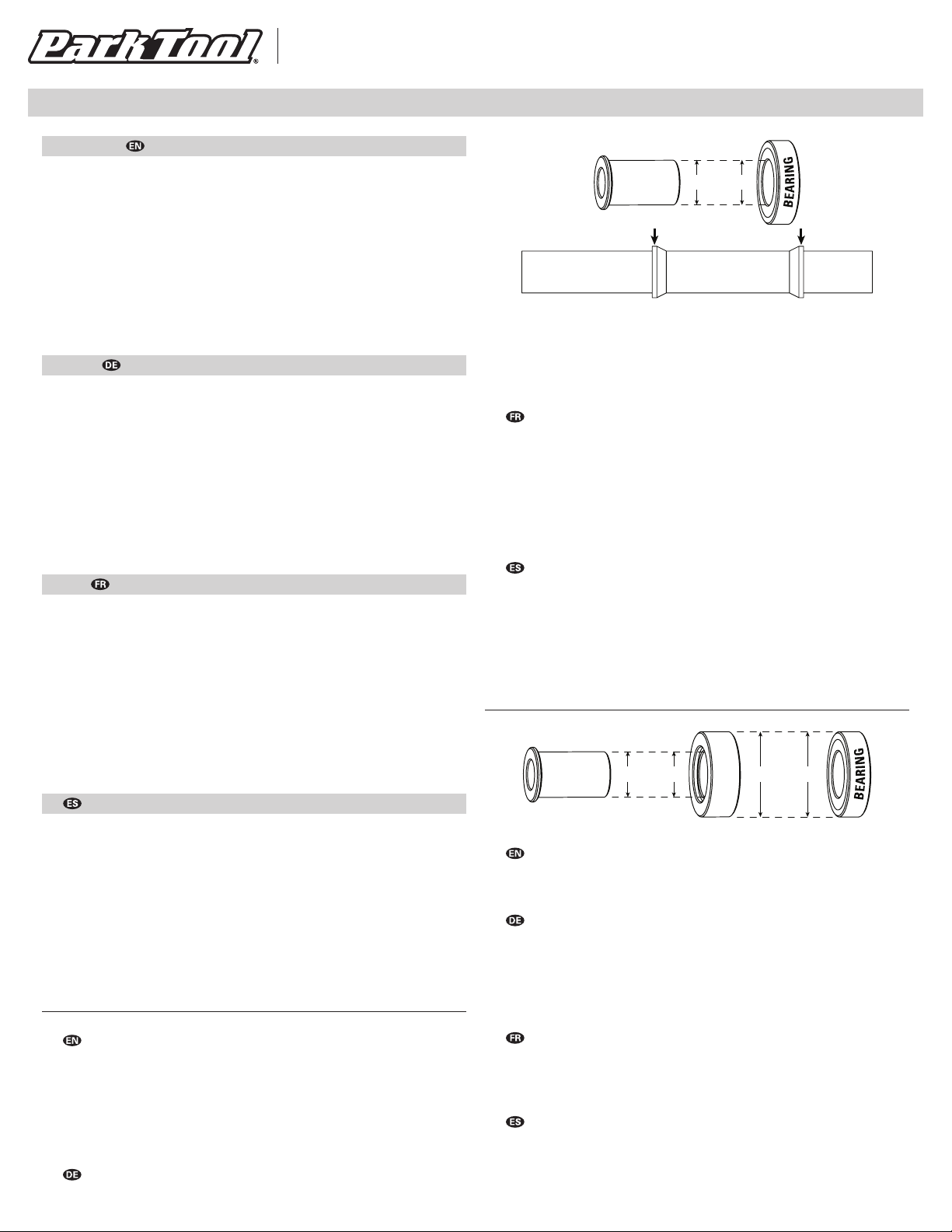

1. Select Pilot The pilot helps maintain alignment of the bearing and
bushing as the bearing is pressed into the hub shell. 14 pilots (in 7 sizes)
are included, each engraved with its outside diameter (OD) and part
number.
a. Select pilot with OD that most closely matches inside diameter (ID) of
bearing being pressed into hub.
b. If the hub axle has a shoulder that seats the bearing, a pilot is not
needed—the axle itself serves as the pilot.
1. Führung auswählen Mit der Führung wird die korrekte Ausrichtung
von Lager und Einpresshülse beim Einpressvorgang gewährleistet. 14
Führungen (in 7 Größen) sind im Set enthalten, jede mit eingraviertem
Außendurchmesser (OD) und Teile-Nummer gekennzeichnet.
a. Wählen Sie die Führung, deren Außendurchmesser (OD) dem
Innendurchmesser (ID) des einzupressenden Lagers am nächsten kommt.
b. Wenn die Nabenachse über eine Schulter für den Lagersitz verfügt,
wird keine Führung benötigt – die Achse selbst dient als Führung.
1. Sélection du Pilote Le pilot aide à maintenir l’alignement du
roulement et de la bague pendant que le roulement est pressé dans la
cuvette du moyeu. 14 pilotes (en 7 tailles) sont inclus, chacun avec son
diamètre extérieur (DE) et son numéro de pièce gravés dessus.
a. Sélectionner le pilote avec le DE se rapprochant le plus du diamètre
intérieur (DI) du roulement à presser.
b. Si l’axe du moyeu est pourvu d’un épaulement accueillant le
roulement, le pilote n’est pas nécessaire. L’axe en lui-même fait office
de pilote.
1. Selección de la Guia La Guia ayuda a mantener alineado el balero y el
buje ya que el balero se encuentra bajo presión en el eje 14 Guias (7
medidas) están incluidos, cada uno gravado con su diámetro y su numero
de parte.
a. Seleccione la Guia con la medida que se acerque mas al diametro
interno del balero presionado al eje.
b. Si el eje de centro tiene un desnivel que asienta el balero no es
necesario una Guia, el eje hará la function de esta.
2. Select Bushing The bushing presses on the outer surface of the
bearing to prevent damage. 42 bushings (in 21 sizes) are included, each
engraved with its ID, OD and part number. Select bushing with OD that
matches OD of bearing and ID that matches OD of pilot and ID of bearing.
2. Einpresshülse auswählen Die Einpresshülse darf das Lager beim
Einpressen zur Vermeidung von Beschädigungen nur an seinem
Außenrand berühren. 42 Einpresshülsen (in 21 Größen) sind im Set
enthalten, jede mit Innendurchmesser (ID), Außendurchmesser (OD) und
Teile-Nr. gekennzeichnet. Wählen Sie die Hülse, die die zum Lager
passende Außen- und Innendurchmesser hat. Außerdem sollte der
Hülsen-ID zum Außendurchmesser (OD) der Führung passen.
2. Sélectionner la Bague La bague appuie sur la surface externe du
roulement afin d’éviter les dommages. 42 bagues sont incluses (en 21
tailles), chacune avec son DI, DE et son numéro de pièce gravés dessus.
Sélectionner la bague avec le DE correspondant au DE du roulement et le
DI correspondant au DE du pilote et DI du roulement.
2. Selección del Buje El Buje presiona la parte exterior del balero para
evitar daños. 42 Bujes (21 medidas) están incluidos, cada uno gravado
con la medida y el numero de parte, seleccione el buje con la medida que
mejor se adapte al balero y la medida que mejor quede a la Guia y a la
medida del balero.
HBP-1 Instructions/Instructions/Anleitung/Instrucciones
OD ID
OD ID OD OD

3. Select Spacer (if needed) 4 spacers are included, each engraved with
its ID and part number. The mechanic’s judgement is required to determine
if a spacer is needed. A spacer is typically used in situations when:
a. the bearing must be pressed deep into the hub shell, or
b. the bearing must fit over an axle while it is being pressed.
3. Spacer auswählen (falls erforderlich) 4 Spacer sind im Set enthalten,
alle mit Innendurchmesser (ID) und Teile-Nr. gekennzeichnet. Der
Mechaniker muss abschätzen, ob ein Spacer benötigt wird. Dies ist
normalerweise der Fall, wenn
a. das Lager tief in den Nabenkörper gepresst werden muss oder
b. das Lager beim Einpressvorgang über die Achse geführt wird.
3. Sélectionner une Eentretoise (si nécessaire) 4 entretoises sont
fournies, chacune avec son DI et son numéro de pièce gravé dessus. Le
jugement du mécanicien est requis pour savoir s’il a besoin ou non
d’une entretoise. Typiquement, une entretoise est utilisée dans les
situations suivantes :
a. Le roulement doit être pressé profondément dans la cuvette, ou
b. Le roulement doit passer sur un axe alors qu’il est pressé.
3. Selección del Espaciador (si es necesario) Incluye 4 espaciadores,
cada uno gravado con su medida y su numero de parte. La opinion del
mecánico es necesaria para determiner si se necesita un espaciador.
Este es usado en las siguientes situaciones:
a. El balero necesita ser colocado de manera profunda dentro de la
maza, o
b. El balero debe ajustar sobre el eje cuando esta siendo presionado
4. Select Press Two presses are included.
a. If ID of bearing is larger than 10mm, use larger press with
“T” handle.
b. If ID of bearing is 10mm or less, use smaller press
with cam handle.
4. Lagerpresse auswählen 2 Lagerpressen sind im Set enthalten.
a. Wenn der Innendurchmesser des Lagers größer als 10 mm ist,
verwenden Sie die größere Presse mit T-Handgriff.
b. Wenn der Innendurchmesser des Lagers 10 mm oder kleiner ist,
verwenden Sie die kleinere Presse mit dem Schnellspannhebel.
4. Sélectionner la Presse Deux presses sont incluses.
a. Si le DI du roulement est supérieur à 10mm, utiliser la presse à
poignée en « T ».
b. Si le DI du roulement est inférieur ou égal à 10mm, utilise la plus petite
presse, avec le serrage rapide.
4. Selección de la Prensa Dos prensas incluidas.
a. Si la medida del balero es mas larga de 10mm, use una prensa con
mango en forma de “T”.
b. Si la medida del balero es 10mm o menor, use una prensa con bloqueo.
5. Assemble and Press Assemble hub shell, bearings, bushings, pilots (if
needed) and spacers (if needed). Examples of common assemblies are
pictured in figures 5a - 5d. Slowly turn handle of press clockwise, making
sure components stay aligned. Continue to turn handle until bearings are
properly seated in hub. Do not overtighten.
5. Zusammenfügen und Einpressen Fügen Sie Nabenkörper,
Patronenlager, Einpresshülsen, Führungen (wenn nötig) und Spacer
(wenn nötig) zusammen. Beispielhafte Konstellationen sind in den
Abbildungen 5a – 5d zu sehen. Drehen Sie den Hebel der Lagerpresse
langsam im Uhrzeigersinn und achten Sie darauf, dass alle
Komponenten exakt ausgerichtet sind. Drehen Sie den Hebel so lange
bis die Lager korrekt in der Nabe sitzen. Vermeiden Sie das Überdrehen
des Werkzeugs.
5. Assembler et Presser Assembler le moyeux, les roulements, les
bagues, les pilotes (si nécessaires) et les entretoises (si nécessaires).
Des exemples de montages courants sont illustrés dans les figures 5a –
5d. Tourner doucement la poignée dans le sens des aiguilles d’une
montre, en vérifiant bien que tous les composants restent alignés.
Continuer à tourner la poignée jusqu’à ce que les roulements soient
correctement insérés dans le moyeu. Ne pas serrer en excès.
5. Ensamble y Prensa Ensamble de la maza, baleros, espaciadores,
Guias (si es necesario) y espaciadores (si es necesario). Ejemplos de
ensamblajes communes están representados con imagines en las
figuras 5a-5d gire lentamente la manija de la prensa hacia la derecha,
asegurandose de que los components permanezcan alineados,
continue girando hasta que el balero este bien posicionado en el eje. No
sobre apriete.
ID≤10mm
ID>10mm

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
PARK TOOL CO.
Ref. # Part # Description Qty.
12240 Handle 1
22241 Shaft 1
32242 Press Plate 1
42243 Back Plate 1
52244 Thrust Bushing 1
62245 Spiral Retaining Ring 1
72175 Magnet 1
82246 Skewer 1
HBP-1 PART NUMBERS
1
5
6
3
2
8
4
7
93031 1032 15 14 11121316
2134 24 22
33 17
23
3719
35
18
38 26
20
3925
36 27 4029 28
HBP-1 Parts/Pièces/Teile/Partes
© 2018 ParkTool Co.
PARK TOOL® and the color BLUE are registered trademarks of ParkTool Co.
10/18

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
PARK TOOL CO.
HBP-1 PART NUMBERS
HBP-1 Parts/Pièces/Teile/Partes
© 2018 ParkTool Co.
PARK TOOL® and the color BLUE are registered trademarks of ParkTool Co.
10/18
Ref. # Part # Description Qty.
92247-2 8-16mm Bushing 2
10 2248-2 8-22mm Bushing 2
11 2249-2 9-20mm Bushing 2
12 2250-2 9-22mm Bushing 2
13 2251-2 9-24mm Bushing 2
14 2252-2 10-19mm Bushing 2
15 2253-2 10-22mm Bushing 2
16 2254-2 10-26mm Bushing 2
17 2255-2 12-18mm Bushing 2
18 2256-2 12-21mm Bushing 2
19 2257-2 12-24mm Bushing 2
20 2258-2 12-27mm Bushing 2
21 2259-2 15-21mm Bushing 2
22 2260-2 15-24mm Bushing 2
23 2261-2 15-26mm Bushing 2
24 2262-2 15-28mm Bushing 2
Ref. # Part # Description Qty.
25 2263-2 17-26mm Bushing 2
26 2264-2 17-30mm Bushing 2
27 2265-2 20-27mm Bushing 2
28 2266-2 20-32mm Bushing 2
29 2267-2 20-37mm Bushing 2
30 2268-2 8mm Pilot 2
31 2269-2 9mm Pilot 2
32 2270-2 10mm Pilot 2
33 2271-2 12mm Pilot 2
34 2272-2 15mm Pilot 2
35 2273-2 17mm Pilot 2
36 2274-2 20mm Pilot 2
37 2275 12mm Spacer 1
38 2276 15mm Spacer 1
39 2277 17mm Spacer 1
40 2278 20mm Spacer 1
1
5
6
3
2
8
4
7
93031 1032 15 14 11121316
2134 24 22
33 17
23
3719
35
18
38 26
20
3925
36 27 4029 28
