PAX Levante 00 Manual

Pax Levante 00/30®
Viktigt / Important / Vigtigt / Tärkeää 2-4
Tillbehör/Accessories/Tillbehør
Tilbehør/ Lisätarvikkeet 5
Bruks- och monteringsanvisning 6-15
User and installation guide 16-25
Bruks- og monteringsanvisning 26-35
Brugs- og monteringsanvisning 36-45
Käyttö- ja asennusohje 46-55
Dimension, Dimensjon, Ulottuvuus 56
SE/EN/NO/DK/FI
SE/EN/NO/DK/FI
SE
EN
NO
DK
FI
SE/EN/NO/DK/FI
009-500037 20200602
Fläkt / Fan / Vifte / Ventilator / Puhallin

2
VIKTIGT!
Läs noga igenom denna anvis-
ning innan användning. Fläkten är
anpassad för fast installation.
Elinstallation ska utföras av
registrerat elinstallationsföretag.
Enligt standarden EN 60335 skall
följande beaktas:
Denna apparat kan användas av
personer från 8 år och uppåt och av
personer med nedsatt fysisk eller
mental förmåga, eller brist på erfa-
renhet och kunskap om de har fått
handledning eller blivit instruerade
om användningen av apparaten på
ett säkert sätt och är införstådda
med riskerna. Barn skall inte leka
med apparaten. Rengöring och
underhåll skall inte göras av barn
utan övervakning.
Läs detta!
Read this!
Les/Læs dette!
Lue tämä
SE/EN/NO/DK/FI
IMPORTANT!
Read these instructions carefully
before use. The fan is designed for
xed installation.
Electrical installation must be car-
ried out by a registered electrical
installation company. Standard
EN 60335 provides the following
guidance:
This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental capa-
bilities or lack of experience and
knowledge if they have been given
supervision or instruction concer-
ning use of the appliance in a safe
way and understand the hazards
involved.
Children shall not play with the
appliance. Cleaning and user
maintenance shall not be made by
children without supervision.

3
SE/EN/NO/DK/FI
VIKTIG!
Les igjennom bruksanvisningen
nøye før bruk. Ventilatoren er be-
regnet for fast installasjon.
Elektrisk installasjon skal utføres av
en autorisert el-installatør.
I henhold til standard EN 60335 skal
det bli tatt hensyn til:
Apparatet kan benyttes av barn
fra 8 år og oppover samt personer
(inklusive barn) med nedsatt fysikk,
sensoriske eller mental fysikk, så
fremst de har fått opplæring, kunn-
skap og informasjon. Om hvordan
man benytter apparatet og forstår
risikoen som kan være der. Barn
skal ikke leke med apparatet.
Rengjøring og vedlikehold skal ikke
utføres av barn uten tilsyn.
VIGTIGT!
Læs omhyggeligt disse anvisninger
før brug.
Ventilatoren er beregnet til fast
installation.
Elektrisk installation skal udføres af
en autoriseret elektriker.
I henhold til standard EN 60335,
skal man overveje:
Denne ventilator kan bruges af
børn fra 8 år og derover, samt
personer med nedsatte fysiske el-
ler mentale evner, eller manglende
erfaring og viden, hvis de er blevet
vejledt eller instrueret i brugen af
apparatet på en sikker måde og
forstår farerne. Børn bør ikke lege
med apparatet.
Rengøring og vedligeholdelse må
ikke foretages af børn uden opsyn.

4
TÄRKEÄ!
Lue tämä käyttöohje huolellisesti
läpi ennen laitteen käyttöä. Puhallin
on suunniteltu kiinteää sähköasen-
nusta varten.
Sähköasennuksen saa tehdä vain
valtuutettu sähköasentaja. vain val-
tuutettu sähköasentaja. Standardin
EN 60335 mukaan seuraavia asioita
on noudatettava: Tämä laite ei ole
tarkoitettu alle 8 vuotiaiden lasten
tai muiden sellaisten henkilöiden
käytettäväksi, joiden fyysiset, aist-
invaraiset tai henkiset valmiudet tai
kokemukset ja tiedon puute estävät
heitä käyttämästä laitetta turvallis-
esti, ellei heidän turvallisuudestaan
vastuullinen henkilö valvo tai ole
opastanut heille laitteen turvallista
käyttöä. Lapset eivät saa leikkiä
laitteella.Lapset eivät saa huoltaa
tai puhdistaa laitetta ilman aikuisen
valvontaa.
SE/EN/NO/DK/FI

5
Tillbehör
1. Kallrasskydd 8127-1
2. Täckplatta vit 8143-6,
för kanaldimensioner mellan Ø140-160
Accessories
1. Backdraught shutter 8127-1:
2. Cover plate white 8143-6,
for duct dimensions Ø140-160
Tilbehør
1. Kaldrasspjeld 8127-1
2. Dekkplate hvit 8143-6,
for kanaldimensjoner mellom Ø140-160mm
Tilbehør
1. Vindstop 8127-1
2. Dækplade hvit 8143-6,
til kanal dimensioner mellem Ø140-160
Iisätarvikkeet
1. Takavedonestin 8127-1
2. Peitelevy valkoinen 8143-6,
sopii kanaville Ø140-160
Tillbehör
Accessories
Tillbehør/Tilbehør
lisätarvikkeet
1.
2.
SE/EN/NO/DK/FI

SE
6Bruks- och monteringsanvisning
Fläkten Pax Levante är avsedd för förstärkning
av bostadens* grundventilation eller för forcerad
ventilation av fukt och lukt från våtutrymmen
(WC/bad/dusch/tvättstuga) eller som värmeför-
yttare.
Fläkten kan monteras i kanaler med naturligt
självdrag (tak, gur 1) och/eller utan naturligt
självdrag (yttervägg, gur 2) **.
Levante passar för kanaldimensioner Ø100 – 140
mm. Vid större kanaldimensioner, upp till Ø160
mm, används tillbehöret Pax täckplatta.
För att inte störa/eller störas av övrig ventilation,
ska äkten alltid monteras i en egen separat
kanal. Se till att det är fri passage i luftkanalen,
undvik insektsnät, lter och annat som kan
hindra luftpassagen. För att undvika kondens i
självdragskanaler (vintertid), måste dessa vara
isolerade om de passerar genom ouppvärmda
utrymmen, t.ex. kallvind.
Fläkten är avsedd för användning i ett tempera-
turområde 5°– 50°C. Om äkten monteras i ett
kallt utrymme, eller om den innan installation
förvarats kallt, kan den uppfattas som trög vid
första uppstart. Då äkten uppnått arbetstem-
peratur erhålls full funktion. Se till att luft kommer
in i rummet genom t.ex. en större dörrspalt eller
tillbehöret Pax överluftsdon. För att säkerställa
äktens funktion och kapacitet rekommenderas
Pax originaltillbehör.
Tack för att du valt en
Pax äkt – originalet!
1
2
* I första hand villor/fritidshus men även i erfamiljshus med
separata, täta, väl isolerade ventilationskanaler.
** Med självdrag menas luft som leds genom ventilationskanaler
uppåt och ut ur huset, se g 1. Uppkomst av naturligt självdrag
fordrar att inomhusluften är varmare och därmed lättare än
utomhusluften. Naturligt självdrag framkallas därför starkast
under vintern. Under sommaren när temperaturskillnaden inne/
ute är liten eller ingen alls, minskar eller uteblir det naturliga
självdraget och huset blir på så vis ofta dåligt ventilerat. Detta
kan avhjälpas med en Pax äkt som arbetar med kontinuerlig
gång på låg hastighet.

7
Bruks- och monteringsanvisning
För installatören – SE
Installation
Installationsförberedelser
Lossa motorenheten genom att greppa den enligt
gur (A), bänd loss motorenheten genom att ta stöd
mot kåpan med knogarna. Säkerställ att du har
motorenheten i ett säkert grepp så du inte tappar
den då den lossar.
A.
B. C
Lossa därefter väggramen genom att med en
mejsel trycka in låsknappen enligt gur (B) samtidigt
som kåpan i överkant säras från
väggramen enligt gur (C). Montera den bifogade
väggpackningen
enligt gur (C_1).
C
C_1

SE – För installatören
8Bruks- och monteringsanvisning
Nyinstallation
Vid nyinstallation krävs en håltagning med Ø110
mm hålsåg (gur D).
5 mm
Ø 110 mm
D.
E.
F.
R75
45°
45°
45°
45°
G.
Pax tillbehör kan med fördel användas, väggrör
och ytterväggsgaller nns som tillbehör (gur E).
Fläktens väggpackning har en kortare stos som
passar invändigt i Ø100 mm rör. Tillsevid montering
att anpassa väggrörets längd så det inte pressar
tillbaka väggpackning så äktens propeller inte kan
rotera. Anpassa alltid ett väggrör, nytt som bentligt,
så det slutar ca 5 mm innanför väggytan där
Levante ska installeras. Väggramen med sin
packning är förberedd med 5 st ingångar (gur F)
H. I.
för dold elanslutning alternativt utanpåliggande
kabel enligt måtten i (gur G).
Se till att väggpackningen sitter som den ska på
väggramen och placera den på avsedd plats och
centrera den i väggröret. Väggramen kan vägas upp
i vågrätt läge genom att placera ett vattenpass på
sina stödpunkter (gur H och I ).
Använd åldersbeständig tätnings-
massa för att täta runt kablar som
dras igenom väggpackningen.

9
Bruks- och monteringsanvisning
För installatören – SE
R75
30°
65°
95°
J.
Markera de tre fästpunkterna för lämpliga skruvar till
underlaget (gur J).
Pax följer branschreglerna för Säker Vatteninstal-
lation, förborrning och tätning med tätningsmassa
enligt anvisningarna Säkervatten för trävägg
respektive betong ska följas. (Se sid 15).
Dra skruvarna så att väggpackningen tätar mot
vägg.
Anlita alltid behörig elinstallatör
All elektrisk inkoppling 100-240Vska utföras avbehö-
rig elinstallatör. Vid alla elarbeten på produkten måste
inkommande spänning brytas.
I väggramen sitter en elektronikdel med kopplings–
plintar för 100-240VAC och 12VDC.
Elanslutning kan göras enligt kopplingsschema på
sidorna 10-11.
OBS: Då motorenhetens två ben sticker in i vägg-
ramen varvid det ena benet har kontakt med
kopplingskontakten måste eldragning i väggramen
utföras enligt gur K/K1 (100-240VAC anslutning) och
L (12VDC anslutning) så inga installationsledningar
blockerar benets väg.
K.
K1.
L.
100-240VAC
anslutning
12VDC anslutning

10 Bruks- och monteringsanvisning
SE – För installatören
OBS! Den inbyggda allpoliga strömbrytaren S
har endast funktion vid 100-240VAC inkoppling.
Levante 00:
100-240VAC 50/60Hz
- Start/stopp via manuell strömbrytare L.
- (När äkten är monterad mot yttervägg, kan äkten
kombineras med kallrasspjäll, tillbehör).


utföras av behörig installatör.
N
L
100- 240VAC
S
T
12VDC
+
_M
100-240VAC
12VDC
T
Levante 30:
100-240VAC 50/60Hz
- Automatisk forcering vid förhöjd fuktnivå samt vid
påverkan av ljusförändringar.
- Möjlighet till start/stopp via manuell strömbrytare T.
(start = maxvarv, stopp = 15 minuter eftergångstid)
- (När äkten är monterad mot yttervägg, kan äkten
kombineras med kallrasspjäll, tillbehör).
Fläkten är dubbelisolerad och ska inte skyddsjordas.
Fläkten är dubbelisolerad och ska inte skyddsjordas.

För installatören – SE
11
Bruks- och monteringsanvisning
Inkoppling av 100-240VAC och
12VDC får inte göras samtidigt
(gur M).
OBS! 12VDC spänningen får maximalt
variera mellan 10 - 13,6VDC.
OBS! För 12VDC använd alltid brytare
avsedda för likström, C.
M. N.
Inga 100-240V ledningar får
dras över elektronik–delen
(gur N).
Levante 00:
12VDC
- Start/stopp via manuell strömbrytare C.
- (När äkten är monterad mot yttervägg, kan äkten
kombineras med kallrasspjäll, tillbehör).

OBS! Pax rekommenderar att elektrisk inkoppling

Levante 30:
12VDC (brytare C alltid till)
- Automatisk forcering vid förhöjd fuktnivå samt vid
påverkan av ljusförändringar.
- (När äkten är monterad mot yttervägg, kan äkten
kombineras med kallrasspjäll, tillbehör).

SE – För installatören
12 Bruks- och monteringsanvisning
Montering av kåpan på väggramen
När elanslutningen är utförd sätts kåpan tillbaka
över väggramen genom att haken i väggramen
passas in i kåpans hål (gur O).
P.
Q.
O.
0
10
1
S.
R.

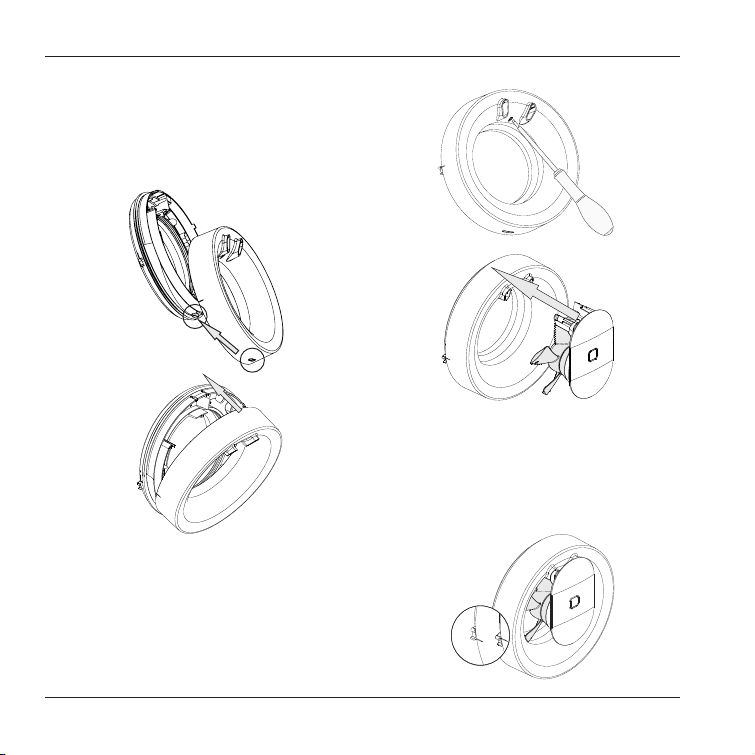

Därefter fälls kåpan in över väggramen (gur P) var
noga med att spärren som skruvmejseln pekar på i
(gur Q) hakar i ordentligt.
Kontrollera att kåpan sitter fast ordentligt i väggram-
ens hake och spärr genom att dra lite i kåpan.
Till sist sätts motorenheten på plats (gur R).
Var aktsam när motorenheten förs på plats, benen
och vingen kan skadas om enheten tvingas in snett.
Ett tydligt ”klickljud” bekräftar att enheten sitter på
plats, kontrollera att vingen roterar fritt innan ström-
men slås på (gur S).

13
Bruks- och monteringsanvisning
SE – För användaren
Pax Levante®
Funktioner / Automatiska funktioner
Pax Levante 00:
Fläkten är avsedd för start och stopp med ström-
brytare (230VAC) , men kan också styras med Pax
termostat avsedd för värmeföryttning.
Pax Levante 30:
Fläkten ska vara konstant spänningssatt,
äkten är i normalläge alltid stillastående.
- Vid påverkan av en ljusförändring, när en lampa
tänds, eller vid skuggförändringar när någon rör
sig i rummet ökar ödet till ca 60 m³/h under 15
minuter. Fläkten stannar sedan.
- Om fuktigheten stiger snabbt vid t.ex. en dusch
går äkten upp på maxöde ca 110 m³/h.
När fukten är bortventilerad stannar äkten.
- Möjlighet till start/stopp via manuell strömbrytare T.
start = maxvarv, stopp = 15 minuter eftergångstid.

14 Bruks- och monteringsanvisning
SE – För användaren
Starka lösningsmedel får inte användas på äkten.
Fläkten får inte doppas i eller spolas med vatten.
För att äkten ska behålla funktion och kapacitet
måste den rengöras minst två gånger per år, oftare
vid behov.
– Före rengöring, bryt strömmen till äkten.
Vid 100-240V inkoppling använd den allpoliga
brytaren i gur U genom att sätta den i läge
från (0). Vid 12V inkoppling, bryt strömmen
med därför avsedd extern brytare.
– Lossa motorenheten genom att greppa den
enligt (gur V), bänd loss motorenheten genom
att ta stöd mot kåpan med knogarna. Säkerställ
att du har motorenheten i ett säkert grepp så du
Rengöring
0
10
1
U. V.
inte tappar den då den lossar.
– Rengör öppningen, kanalen och motorenheten
med en fuktad trasa (vid behov kan ett milt disk-
medel användas).
– Fläktvingen rengörs direkt på motorn. (OBS
vingen går inte att ta loss)
– Om äkten har ett externt kallrasspjäll ska spjäll-
bladen rengörs försiktigt. Kallrasspjället ska sitta i
kanalen mellan äkt och yttervägg.
– Sätt tillbaka motorenheten i ramstycket
Miljö
Kasserad äkt lämnas som elektronikskrot till åter-
vinningscentralen.

För användaren – SE
15
Bruks- och monteringsanvisning
Garantivillkor
Säker Vatten-
installation
Pax Levante har fem års garanti mot fabrikations-
och materialfel.
Garantin gäller under förutsättning att äkten:
– monterats/installerats enligt råd
och anvisningar i denna bruks- och
monteringsanvisning.
– rengörs periodiskt enligt råd och
anvisningar i denna bruks- och
monteringsanvisning.
– installeras och används i
inomhusmiljöer.
– inte används i utsatta miljöer, t.ex. inom indu-
stri eller andra miljöer där äkten riskerar att
exponeras mot lösningsmedel, hög dammtät-
het, gaser m m.
Denna produkt är anpassad till branschregler Säker
Vatteninstallation.
Leverantören garanterar produktens funktion om
branschreglerna och produktens anvisning följs
All håltagning för skruvar skall utföras enligt gu-
rerna X och Y.
För våtrumsvägg i trä (gur X), borra endast igenom
ytskikt och tätskikt.
OBS Borra aldrig igenom eventuell plywood.
Fyll hela hålet med åldersbeständig tätningsmassa.
Använd VVS- skruvar, skruva igenom plywood eller
in i regelverk.
För våtrumsvägg i betong (gur Y), borra lämpligt
hål-djup för plugg.
Fyll hålet med åldersbeständig tätningsmassa,
tryck in pluggen i hålet.
Fyll hela pluggen med åldersbeständig tätnings-
massa.
Använd VVS- skruvar och skruva fast produkten.
X.
Y.

16
EN
User and installation instructions
The Pax Levante fan is designed to boost the
basic ventilation of your home* or provide forced
ventilation of humidity and odours from wet
rooms (WC/bathroom/shower room/laundry
room) or to function as a heat distributor.
The fan can be tted in ducts with natural
draught ventilation (ceiling, Figure 1) and/or wit-
hout natural draught ventilation (wall, Figure 2)**.
Levante ts ducts with a diameter of 100 – 140
mm. For larger ducts (up to 160 mm diameter),
the Pax cover plate (accessory) must be used.
To ensure that it neither disturbs nor is distur-
bed by other ventilation, the fan must always be
installed in its own duct. Make sure that the duct
is clear of obstructions. Avoid insect mesh, lters
and other objects that may obstruct the ow of
air. To prevent condensation in natural draught
ducts (in the winter), the ducts must be insulated
where they pass through unheated areas such as
cold attics.
The fan is designed for use in a temperature
range of 5 to 50 °C. If the fan is installed in a cold
area or if it has been stored in a cold place before
installation, it may run slowly when started for
the rst time. The fan will work normally when it
reaches its working temperature.
Make sure that air can enter the room, for
example through a large gap under the door or by
using the Pax transfer air unit (accessory). We re-
commend the use of genuine Pax accessories to
ensure that the fan works properly and delivers
the correct capacity.
Thank you for
choosing a Pax fan –
the original!
1
2
* Primarily detached houses and holiday homes, but can also be
used in multi-dwelling buildings with separate, airtight, well-
insulated ventilation ducts.
** With natural draught ventilation, air is carried upwards through
ventilation ducts and out of the building (see Figure 1). For natural
draught ventilation to work, the air inside the building must
be warmer (and therefore lighter) than the air outside. Natural
draught ventilation therefore works best during the winter. Natural
draught ventilation will be reduced or absent if the temperature
dierential (inside/outside) is small or non-existent in the summer.
For this reason, buildings are often poorly ventilated when the
weather is warm. This can be remedied with a Pax fan that works
continuously at low speed

17
User and installation instructions
Installer information – EN
Installation
Installation preparation
Detach the motor unit bygrasping it as shown in Fi-
gure (A). Pry o the motor unit by leveraging against
the cover withyour knuckles. Ensure thatyou have
the motor unit in a secure grip so you do not drop it
when it is detached.
Then detach the wall frame by using a screwdriver
to press the lock button as shown in Figure (B).Then
remove the top of the cover from the
wall frame as shown in Figure (C)
B. C
Fit the enclosed wall
gasket as shown in the
gure (C_1).
C
C_1
A.

18 User and installation instructions
EN – Installer information
New Installations
New installations require holes using a Ø110 mm
hole saw (Figure D).
5 mm
Ø 110 mm
D.
E.
F.
R75
45°
45°
45°
45°
G.
Pax wall pipes and external louvres are available as
accessories (Figure E). The fan’s wall seal has a short
spigot which ts inside the Ø100 mm pipe. Make
sure when mounting to adapt the length of the wall
pipe so it does not push back the wall seal so the
fan impeller cannot rotate. Always customisea wall
pipe, existing or new, so it ends about 5 mm inside
the wall surface where Levante is to be installed.The
wall frame with its seal is prepared with 5 cable entry
points (Figure F)
H. I.
for concealed electrical connection or surface-
mounted cable using the dimension shown in
Figure G.
Make sure that the seal is properly installed on the
wall frame; place it in the appropriate place and
centre it in the wall pipe. The wall frame can be level-
led horizontally byplacing a spirit level on its support
points (Figures H and I).
Use ageing-resistant sealant
to seal around cables that are
laid through the wall seal.

19
User and installation instructions
Installer information – EN
R75
30°
65°
95°
J.
Mark the three attachment points for the appro-
priate screws to the substrate (Figure J).
Pax follows industry regulations for Safe Water in-
stallation, drilling and sealing with silicone according
to the instructions for wooden walls and concrete.
These must be followed. (See page 25).
Tighten the screws so that the seal forms a seal
against the wall.

All 100-240 V electrical connections must be per-
formed by a qualied electrician. The power must be
cut during all electrical work on the product.
The wall frame contains an electronics component
with terminal blocks for 100-240 VAC and 12 V DC.
Electrical connection can be made according to
the wiring diagram on page 20-21.
NB: As the two legs of the motor unit protrude
into the wall frame, and one leg is in contact with
the switching contact, cables must be laid in the
wall frame as shown in Figures K/K1 (100-240 VAC
connection) and L (12V DC connection), so that no
cables block the path of the leg.
K.
K1.
L.
100-240 V AC
connection
12 V DC connection

20 User and installation instructions
EN – Installer information
NB! The integrated all-pole switch S only
functions at 100-240VAC wiring.
Levante 00:
100-240VAC 50 / 60Hz
- Start / stop via manual switch L.
- (When the fan is mounted against the outer wall,
can the fan be combined with a back draught
shutter, accessories).



Levante 30:
100-240VAC 50/60 Hz
- Automatic forced ventilation at high humidity
levels and under the inuence of changes in light.
- Possibility to start / stop via manual switch T.
(start = max. RPM, stop = 15 minutes run-on time)
- (When the fan is mounted against the outer wall,
can the fan be combined with a back draught
shutter, accessories).
N
L
100- 240VAC
S
T
12VDC
+
_M
100-240VAC
12VDC
T
The fan is double insulated and should not be earthed.
The fan is double insulated and should not be earthed.
